ХОЛОДИЛЬНАЯ ТЕХНИКА
Холодоснабжение, применяемое для хранения свежей сельскохозяйственной продукции, может быть децентрализованным, при котором каждая камера или отсек хранилища имеет свою индивидуальную холодильную установку или агрегат, или централизованным, когда одна холодильная машина обеспечивает холодом все камеры.
Централизованная схема холодоснабжения связана с использованием мощного холодильного оборудования, обычно применяемого в многокамерных хранилищах большой вместимости, где хранится 3—10 тыс. т. плодоовощной продукции. Такая схема в промышленном цветоводстве практически не применяется.
Децентрализованное холодоснабжение целесообразно и экономично для холодильников и холодильных камер вместимостью 5—100 т и менее, его широко используют при хранении цветочной продукции. Это позволяет применять холодильные агрегаты полной заводской готовности без больших затрат на строительство машинных залов и сложной системы питания хладагентом и обслуживания. Такое холодоснабжение может обеспечить холодильное хранение как в специализированных хозяйствах, так и в различных подсобных помещениях.
Для охлаждения продукции применяют батарейные, воздушные и смешанные системы выработки холода. При батарейной системе продукция охлаждается от холодильных элементов-батарей, установленных в холодильной камере. Происходит отбор тепла из объема хранилища холодильным агентом, циркулирующим в системе. В системах воздушного охлаждения холодный воздух подается вентилятором непосредственно в камеру с продукцией. Система смешанного охлаждения обеспечивает холодом камеры с продукцией при комбинированном использовании батарей и вентиляторов.
В практике холодильного хранения сельскохозяйственной продукции в качестве хладагента применяют аммиак, а также специальные хладагенты типа R12, R22 (фреоны).
Для применения в цветоводческих хозяйствах представляют интерес машины и агрегаты серии МВБ, МКВ, АВ и АК.
Машины типа МВВ имеют воздушное охлаждение конденсатора, МКВ — водное охлаждение. В состав этих машин входят: компрессор, конденсатор, фильтр-осушитель, теплообменник, щит приборов и управления. Машины автоматизированные, компрессионные с устройством для автоматического оттаивания снеговой подушки. Они комплектуются воздухоохладителями (за исключением машин МВВ4-1-2 и МКВ4-1-2, снабженных настенными испарителями естественной циркуляции).
Агрегаты типа АК с водным охлаждением конденсатора представляют собой безрамную конструкцию, в которой компрессор, фильтр-осушитель и два реле управления установлены на конденсаторе. Агрегаты АВ с воздушным охлаждением состоят из компрессора, конденсатора, вентилятора с электродвигателем, ресивера и фильтра-осушителя. Все агрегаты снабжены теплообменником и автоматической защитой по давлению всасывания и нагнетания.
Схема наиболее распространенной в современной холодильной технике паровой компрессионной холодильной машины приведена на рисунке 22 (Бражников, 1984).
Из конденсатора 2 жидкий холодильный агент, имеющий высокое давление (до 1,2—1,4 МПа) и температуру tк, поступает к устройству, позволяющему снижать давление хладагента, — регулирующему вентилю 1, после которого агент попадает в трубопровод испарителя 4. Открывая или закрывая регулирующий вентиль, можно изменять (повышать или понижать) давление в испарителе. При понижении давления в испарителе создаются условия, при которых хладагент кипит. Необходимую для кипения теплоту холодильный агент получает от продукции, находящейся в холодильной камере, тем самым охлаждая ее.

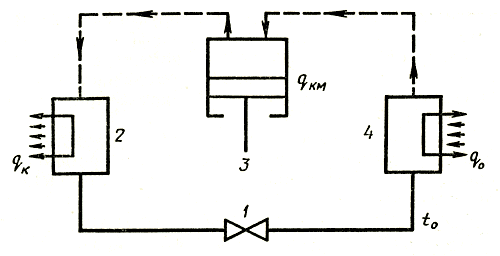

Рис. 22. Схема паровой компрессионной машины. Обозначения в тексте
Компрессор 3, отсасывая образовавшиеся пары хладагента, сжимает их до давления, чуть большего, чем давление в конденсаторе, и выталкивает в конденсатор. Сжатые горячие пары холодильного агента, попавшие в конденсатор, охлаждаются водой или воздухом и конденсируются. Жидкий холодильный агент вновь направляется к регулирующему вентилю 1, после чего весь процесс повторяется.
Чтобы сжать пары холодильного агента, необходимо затратить энергию в компрессоре qkm. Эта энергия вместе с теплотой, отводимой от объекта охлаждения qк, передается окружающей среде в конденсаторе: qк = qкм + qо.
Температуры кипения холодильного агента tо и конденсации tк в установившемся режиме работы паровой компрессионной холодильной машины являются постоянными величинами и используются в холодильной технике в качестве основных технических показателей.
Технические характеристики холодильных машин и агрегатов, используемых для хранения цветочной продукции, приведены в таблице 23.

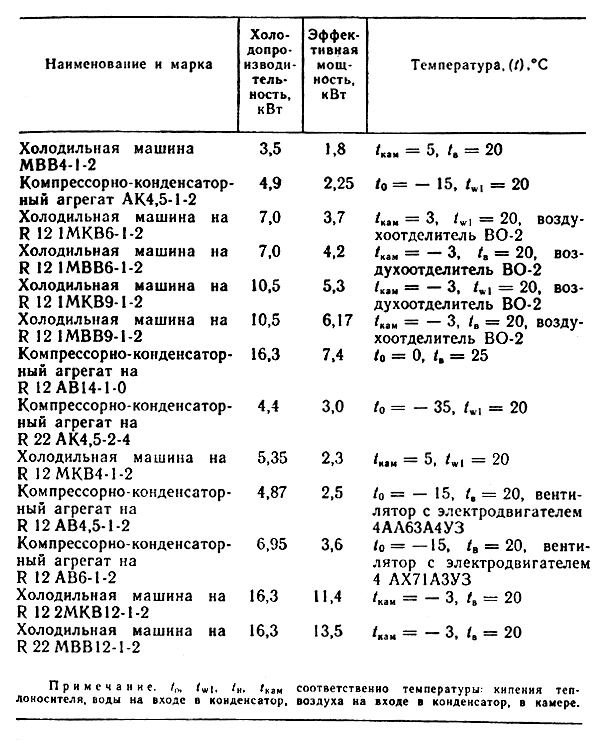

23. Технические характеристики холодильных машин и агрегатов
Освоен выпуск мобильной холодильной установки ФХ-80П с комплектом оборудования для охлаждения воздуха, которая предназначена для предварительного охлаждения свежего растительного сырья до температуры транспортировки в рефрижераторах или кратковременного хранения. Эта установка может быть использована в крупных цветоводческих хозяйствах в период массового цветения и срезки цветов, а также при сборе и временном хранении цветочного и эфирномасличного сырья перед отправкой его на переработку. Установка состоит из прицепа с холодильным агрегатом и прицепа с пневмосооружением и газодувкой. Она поставляется потребителям в полной заводской готовности.
Применяют также холодильную установку типа ПХУ18х2-1-0. Это установка непосредственного охлаждения, блочная, одноступенчатая. Состоит из двух бессальниковых компрессоров, воздушного конденсатора с двумя осевыми вентиляторами, ресиверов, воздухоохладителя с осевым вентилятором и шкафа управления.
Входящее в состав установки ФХ-80П пневмосооружение Вымпел-12 — надувное быстровозводимое пневмо-каркасное (в виде трех отдельно упакованных секций и тамбура) с газодувкой 14-21-30-А4. Имеются подъемник и щит управления. Весь комплекс монтируется на горизонтальной площадке с уплотненной поверхностью. Система автоматики обеспечивает автоматическое поддержание в нужных пределах температуры в помещении пневмосооружения и избыточного давления воздуха в его каркасе, а также защиту оборудования от аварийных режимов работы. Питание комплекса осуществляется от сети переменного тока или дизель-генератора напряжением 380 В, частотой 50 Гц. Холодопроизводительность установки 34,8 кВт, потребляемая мощность 39,7 кВт при температуре воздуха на входе в конденсатор tв = 6°С и на входе в воздухоохладитель tв. вх = 30°C. Электродвигатель газодувки типа 4А-90-А4 мощностью 1,65 кВт.
Для получения и автоматического поддержания в камере хранения необходимого температурного режима предназначена холодильно-нагревательная машина
ХМФ-32. Машина (одноступенчатая) состоит из компрессорно-конденсаторного и двух воздухоохладительных агрегатов, а также шкафа управления. Система автоматически обеспечивает поддержание необходимой температуры в камере, защиту от превышения нагнетаемого давления, автоматическое оттаивание снеговой шубы с поверхности воздухоохладителей парами хладагента и сигнализацию. Зимой температурный режим в камере поддерживается электронагревателями. Холодопроизводительность машины 37,2 кВт, потребляемая мощность 35,6 кВт при tв. вх = 2°C.
Холодильно-нагревательная машина типа ХМФ-16 имеет производительность по холоду 18,6 кВт, потребляемую мощность 18,2 кВт при температуре в камере 2°С и температуре на входе в конденсатор 30°С.
Перечисленные установки обеспечивают хранение продукции в камерах вместимостью от 50 до 200 т (Буряк, 1985).
Особого внимания цветоводческих хозяйств заслуживают разборно-сборные холодильные камеры. Они отвечают всем требованиям высококачественного автоматизированного сборно-разборного оборудования, обеспечивающего сохранность скоропортящейся продукции в различных температурных режимах.
Такие камеры монтируют на месте их установки из готовых теплоизоляционных щитов и оборудуют компактными холодильными агрегатами, поставляемыми заводом-изготовителем в комплекте камер.
По температурным режимам хранения камеры подразделяются на среднетемпературные и низкотемпературные. Последние имеют утолщенную изоляцию, дополнительные устройства для снижения потерь холода, а также систему удаления инея. Выпускаются и комбинированные камеры с низкотемпературным и средне-температурным отделениями.
Сравнительные характеристики сборных холодильных камер отечественного производства, применяемых для хранения цветочной продукции, представлены в таблице 24.
24. Технические характеристики сборных холодильных камер
Холодильная камера ЗКХР предусматривает возможность визуального контроля качества хранящейся продукции через специальную витрину, снабженную тремя рядами стекол. Камера при необходимости освещается тремя люминесцентными лампами для лучшего обзора цветов. Дверь с надежным запором и специальными прокладками обеспечивает достаточную герметизацию для сохранения стабильной температуры хранения.
Холодильные камеры для цветов существенно отличаются от камер для пищевых продуктов как по размерам, так и по конструкции. Во-первых, внутри камер поддерживается более высокая температура (до 12— 14°С). Во-вторых, в конструкции этих камер используют щитовые сборные элементы с меньшей толщиной термоизоляции — 30—50 мм по сравнению с 60—70 мм у камер для пищевых продуктов. В-третьих, камеры для цветов имеют большую площадь наружного остекления, что позволяет не только хранить, но и демонстрировать цветочную продукцию.
Влажность воздуха поддерживают на высоком уровне для предотвращения потери воды цветами во избежание снижения их тургора, а следовательно, и увядания.
Автоматика позволяет поддерживать стабильную заданную температуру с колебаниями ее не более 0,1 °С. Для нейтрализации этилена и этиленообразующих компонентов предусмотрено использование активированного угля и других адсорбирующих веществ.
В промышленном цветоводстве Голландии для хранения срезанных цветов применяют сборные камеры с двухслойной термоизоляцией типа «сэндвич»: 12—14 см толщина полистирола и 10—12 см — полиуретана (Дамен, 1980). Камеры выполняют двухсекционными, где одна из секций служит для предварительного охлаждения. Эта система отличается большими возможностями регулирования режима при обеспечении равномерной температуры воздуха и высокой относительной влажности во всем объеме камеры.
Практика промышленного цветоводства показывает, что применение холода при хранении цветочной продукции позволяет сократить ее потери, снять пиковые нагрузки в хозяйствах в период массового цветения и равномерно в течение года обеспечивать спрос населения на цветы.
КО 01.02.10-05
Машины холодильные
Купить КО 01.02.10-05 — бумажный документ с голограммой и синими печатями. подробнее
Цена на этот документ пока неизвестна. Нажмите кнопку «Купить» и сделайте заказ, и мы пришлем вам цену.
Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО «ЦНТИ Нормоконтроль»
Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.
Способы доставки
Оглавление
1. Машины холодильные
1.1. Машины холодильные малой холодопроизводительности
Машины холодильные типа МВВЗ-2-2, 5МВВ6-2-2,1МВВ9-2-2
Машины холодильные типа МВВ4-1-2 и МВВ4-2-2
Машина холодильная типа МКВ4-2-2
Машины холодильные типа 35МВВ4-1-2 и 35МВВ4-2-2
Машина холодильная типа 30АВ6-2-2
Машины холодильные типа 35АВ6-1-2 и 35АВ6-2-2
Машина холодильная типа МКВ6-2-2
Машина холодильная типа 35МВВ10-2-2
Машина холодильная типа МВВ10-2-2
Машина холодильная типа МВВД35-2-4
1.2. Машины холодильные средней холодопроизводительности
Машины холодильные типа МВТ20-2-0, МВТ14х2-2-0, МВТ36-2-0
Машины холодильные типа 1МКТ20-2-0, 1МКТ20-2-2, 1МКТ28-2-0, 1МКТ28-2-2
Машины холодильные типа МВТ25-2-0, МВТ50-2-0, МВТ80-2-0
Машины холодильные типа МКТ25-2-0, МКТ40-2-0, 2МКТ80-2-0
Машины холодильные типа 31МКТ40-2-0, 31МКТ130-2-3, МКТ410-2-3
Машины холодильные типа 1ХМ-ФУ401, ЗХМ-ФУ40, ЗХМ-ФУ40РЭ
1.3. Машины холодильные большой холодопроизводительности
Машина холодильная типа 24МКТ280-2-3
Машины холодильные типа 21МКТ280-2-1, 2МКТ350-2-1, 31МКТ130-2-1, 24МКТ280-2-1, 4МКТ350-2-1
Машина холодильная типа МКТ110-2-0
Машины холодильные типа 1ХМ-ФУУ801, 1ХМ-ФУУ801РЭ, ЗХМ-ФУУ80, ЗХМ-ФУУ801РЭ
1.4. Машины холодильные турбокомпрессорные
4.1.1. Машины холодильные, работающие на хладоне типа ТХМВ-2000
4.1.2. Машины холодильные, работающие на воздухе типа МТХМ2-50, МТХМ1-25р, ВХМ1-29
1.5. Машины холодильные специальные
Машина холодильная типа 21МКТ100-2-1-ОМ4
Машины холодильные типа МХМ180С, МХМ-ФУУ80/l-ll, МХМ-60/l-ll, МХМ-30С, МХМ-30/l-ll
Машины холодильные типа 1МХМВ 250, 21МХМВ 63, МХМ 63П
1.6. Машины и установки холодильные целевого назначения
Машина холодильно-нагревательная типа 1ХМФ-16
Машина холодильно-нагревательная типа ФХ-50-2-0
Охладители молока типа ОМ
Установки для хранения плодов и овощей типа «Универсал»
1.7. Пароводяные эжекторные холодильные машины типа 16Э, 17Э, 18Э, 16ЭП, 17ЭП, 18ЭП, 16ЭПМ, 17ЭПМ, 18ЭПМ
2. Передвижная холодильная станция типа 1ПХС100 и передвижная холодильная установка типа 1ПХУ50
3. Насосы тепловые типа НТ
4. Камеры холодильные типа КИ-15, КИ-25, КХИ-15, КХИ-25
5. Оборудование для комплектации холодильных машин
5.1. Компрессоры холодильные
5.1.1. Компрессоры поршневые бессальниковые типа ПБ25, ПБ50, ПБ100
5.1.2. Компрессоры холодильные типа 2П10, 1П10
5.1.3. Агрегаты компрессорно-ресиверные типа АКР
5.2. Конденсаторы воздушного охлаждения типа КВГ и КВВ
5.3.1. Воздухоохладители типа ВОВ и ВОП
5.3.2. Воздухоохладители типа В02 и В01
5.4. Испаритель типа ИРСН-13
7. Складские холодильные комплексы
8. Климатические исполнения и категории размещения
| Дата введения | 01.01.2005 |
|---|---|
| Добавлен в базу | 01.09.2013 |
| Актуализация | 01.02.2020 |
Этот документ находится в:
Организации:
Чтобы бесплатно скачать этот документ в формате PDF, поддержите наш сайт и нажмите кнопку:
ПО ЦЕНООБРАЗОВАНИЮ И СМЕТНОМУ НОРМИРОВАНИЮ В СТРОИТЕЛЬСТВЕ
МИНИСТЕРСТВО ОБОРОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ 31 ГОСУДАРСТВЕННЫЙ ПРОЕКТНЫЙ ИНСТИТУТ СПЕЦИАЛЬНОГО СТРОИТЕЛЬСТВА
КАТАЛОГ ОБОРУДОВАНИЯ
МАШИНЫ ХОЛОДИЛЬНЫЕ
КО-01.02.10-05
Москва-2005 г.
координационный центр
ПО ЦЕНООБРАЗОВАНИЮ И СМЕТНОМУ НОРМИРОВАНИЮ В СТРОИТЕЛЬСТВЕ
123022, г. Москва, ул. Ходынская (м. «Улица 1905 года»), д. 8. тел./факс (095) 253-82-89, 253-39-47 горячая линия (095) 108-41-11 E-mail: info@rusmeta.ru ; Сайт (Интернет-магазин): rusmeta.ru
ИНН. 7713286161/КПП. 771301001 ОКПО 11467066, ОКОНХ 96120 Юридический адрес: 125422, г. Москва ул. Тимирязевская д. 11, корп.1
Банковские реквизиты: р/с № 40702810300000008141, в МКБ «Бадр-Форте Банк» (ЗАО), г. Москва к/с № 30101810000000000654, БИК 044583654.
Нормативные, методические, справочные и информационные материалы по сметному нормированию и ценообразованию в строительстве и ЖКХ:
Методические указания по определению сметной стоимости строительства на территории России; Государственные элементные сметные нормы на все виды работ;
Сборники сметных цен на эксплуатацию строительных машин, материалов, изделий и конструкций; Каталоги-перечни оборудования и материалов, применяемых в строительстве;
Нормативные, справочные и информационные издания по строительству;
Электронные версии печатных изданий по строительству;
Периодические издания (подписку на журналы и газету «Инвестиции и строительство»)
компрессорно-конденсаторный агрегат 20АВ6-2-2; щит управленияЩУ1А; испаритель ИРСН-13 (6 шт.); теплообменник МВВ4-1-2-070 (Зшт.); фильтр-осушитель МВВ4-1-2-060; соединительные трубопроводы; приборы управления, автоматики и контроля 1
Холодопроизводительность на номинальном режиме, ккал/ч (кВт)
Потребляемая мощность на номинальном режиме, кВт
— температура кипения хладона, °С
— температура воздуха на входе в конденсатор, °С
Охлаждаемый объем, м 3
Температура окружающего воздуха, °С
Тип компрессорно-конденсаторного агрегата
Установленная мощность, кВт
Частота вращения, об/мин
Габаритные размеры, L х В х Н, мм
Цена, рублей с НДС /1.01.05г./
СЕРТИФИКАТ СООТВЕТСТВИЯМ» РОСС Яи.АЯ45.В03427
/с 25.10.04 по 24.10.07г./
ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КАСИМОВХОЛОД». г. КАСИМОВ /391300, г. Касимов, Рязанская обл., ул. Индустриальная, 1; тел/Факс (0913) 2-28-11, 2-45-48;
E-mail: postmaster @kzho.ryazan. ги/
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ МАШИНЫ 30АВ6-2-2. где
температур без регулирования холодопроизводительности
ТАБЛИЦА ТИПОРАЗМЕРОВ ТРУБОПРОВОДОВА
Труба ДКРНМ 8×1,0 НД м 3
Труба ДКРНМ 10×1,0 НД м 3
Труба ДКРНМ 12×1,0 НД м 3
Труба ДКРНМ 18×1,0 НД м 3
10-ДАТЧИК РЕЛЕ ДАВЛЕНИЯ (1 ШТ.);
Холодопроизводительность на номинальном режиме, ккал/ч (кВт)
Потребляемая мощность на номинальном режиме, кВт
— температура кипения хладона, °С
— температура воздуха на входе в конденсатор, °С
Охлаждаемый объем, м 3
Тип компрессорно-конденсаторного агрегата
Масса с хладоном R12 и маслом, кг
Тип компрессора поршневого, сальникового
Температурный режим в камере, Й С
Установленная мощность, кВт
Габаритные размеры, L х В х Н, мм
Цена, рублей с НДС /1.01.05г./
СЕРТИФИКАТ СООТВЕТСТВИЯ № РОСС RU.AR45.B03427
/с 25.10.04 по 24.10.07г./
компрессорно-конденсаторный агрегат 20АВ6-1-2 (20АВ6-2-2); щит управления 40АВ6; теплообменник МВВ4-1-2-070 (1 шт.) воздухоохладитель В01-4; фильтр-осушитель МВВ4-1-2-060; соединительные трубопроводы; приборы управления, автоматики и контроля
Периодическое оттаивание воздухоохладителя обеспечивается автоматически.
ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КАСИМОВХОЛОД». г. КАСИМОВ /391300, г. Касимов, Рязанская обл., ул. Индустриальная, 1; тел/Факс (0913) 2-28-11, 2-45-48;
E-mail: postmaster @kzho.ryazan. ги/
При новом проектировании рекомендуется применять машину 35АВ6-2-2, работающую на хладоне R22
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ МАШИН 35АВ6-К21-2. где
температур без регулирования холодопроизводительности
9- КОНДЕНСАТОР (1 шт.);
10- ДАТЧИК РЕЛЕ ДАВЛЕНИЯ (1 ШТ.);
ТУ 3644-005-00217811-96. КОД по РКП 26 4420 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Расход воды проточной, м 3 /ч
Температура окружающего воздуха, °С
Температура воды на входе в конденсатор, °С
Охлаждаемый объем, м 3
Температура в камере, °С
Тип компрессорно-конденсаторного агрегата
Установленная мощность, кВт
Габаритные размеры, L х В х Н, мм
Цена, рублей с НДС /1.01.05г./
компрессорно-конденсаторный агрегат 20АК6-2-2; испаритель ИРСН-13 (6 шт.); щит управления ЩУ1А; теплообменник МВВ4-1-2-070 (3 шт.); фильтр-осушитель МВВ4-1-2-060; соединительные трубопроводы; приборы управления, автоматики и контроля
ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КАСИМОВХОЛОД». г. КАСИМОВ /391300, г. Касимов, Рязанская обл., ул. Индустриальная, 1; тел/Факс (0913) 2-28-11, 2-45-48;
E-mail: postmaster @kzho.ryazan. ги/
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ МАШИНЫ МКВ6-2-2. где
ХОЛОДИЛЬНАЯ МАШИНА 35МВВ10-2-2
Потребляемая мощность, кВт
Температура воздуха на входе в конденсатор, °С
Температура в камере, °С
Тил компрессорно-конденсаторного агрегата
Установленная мощность, кВт
Габаритные размеры, L х В х Н, мм
Цена, рублей с НДС /1 01 05г /
компрессорно-конденсаторный агрегат АВ10-2-2; воздухоохладитель В02-Ю (1 шт.); щит управления; фильтр-осушитель; соединительные трубопроводы; комплект монтажных частей; сопроводительная документация
ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КАСИМОВХОЛОД». г. КАСИМОВ /391300, г. Касимов, Рязанская обл., ул. Индустриальная, 1; тел/Факс (0913) 2-28-11, 2-45-48;
E-mail: postmaster @kzho.ryazan. ги/
Потребляемая мощность, кВт
Температура воздуха на входе в конденсатор, °С
Температура в камере, °С
Тип компрессорно-конденсаторного агрегата
Установленная мощность, кВт
Габаритные размеры, L х В х Н, мм
Цена, рублей с НДС /1.01.05г./
ХОЛОДИЛЬНАЯ МАШИНА МВВ10-2-2
4-ДАТЧИКДАВЛЕНИЯ, 5- РЕСИВЕР, 6-ОТДЕЛИТЕЛЬ ЖИДКОСТИ
компрессорно-конденсаторный агрегат 2АВ10-2-2; испаритель ИРСН-13 (8 шт.); щит управления; фильтр-осуш итель; соединительные трубопроводы; комплект монтажных частей; сопроводительная документация
ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КАСИМОВХОЛОД». г. КАСИМОВ /391300, г. Касимов, Рязанская обл., ул. Индустриальная, 1; тел/Факс (0913) 2-28-11, 2-45-48;
E-mail: postmaster @kzho.ryazan. rut
МАШИНА ХОЛОДИЛЬНАЯ типа МВВД35-2-4
НИЗКОТЕМПЕРАТУРНАЯ ХОЛОДИЛЬНАЯ МАШИНА ДВУХСТУПЕНЧАТОГО СЖАТИЯ С ВОЗДУШНЫМ ОХЛАДЕНИЕМ КОНДЕНСАТОРА МВВД35-2-4
предназначена для быстрой заморозки продуктов питания при низких температурах в камере (до минус 40°С). Машина применяется на предприятиях пищевой промышленности и торговли для хранения замороженных продуктов (мяса, масла, рыбы, мороженного). Может использоваться на станциях переливания крови для хранения компонентов крови, на санэпидемстанциях-для хранения бактерийных препаратов.
ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «МЕЛИТОПОЛЬСКИЙ ЗАВОД ХОЛОДИЛЬНОГО МАШИНОСТРОЕНИЯ «РЕФМА». г. МЕЛИТОПОЛЬ /72301, Украина, г. Мелитополь, Запорожская обл., ул. Профинтерна, 15; Факс (0619) 42-22-11;
Гарантийный срок службы, год
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ МАШИНЫ МВВД35-2-4
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АГРЕГАТА МВВД35-2-4.01.00
конденсатор воздушного охлаждения (выносной или на общей раме);
комплект монтажных частей;
комплект эксплуатационно технической документации е »_
КОНДЕНСАТОР МВВД35-2-4.02-00 предназначен для конденсации паров холодильного агента.
Тепловой поток, кВт
Теплообменная поверхность, м 2
Расход воздуха, м 3 /час
кол-во, шт./диаметр крыльчатки, мм
число оборотов эл./двигат., об/мин
Потребляемая мощность, кВт
Размеры, мм | L=935 В=900| Н=990 L=720 В=640 D=11
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНДЕНСАТОРА МВВД35-2-4.02-00
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ ХОЛОДИЛЬНОЙ МАШИНЫ МВВД35-2-4
Марка машины (марка компр )
МВВД35 2-4 (5ПБД5 2-4)
Холодопроизводительность, кВт Потребляемая мощность, кВт
Температура воздуха в камера, ‘С
В зависимости от условий работы холодильных машин и объема камеры возможна их комплектация одним или несколькими воздухоохладителями с шагом ребра от 3 мм до 9 мм В автоматическом режиме предусматривается оттайка снежного покрова воздухоохладителя горячими парами или ТЭНами
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКТОВ ХОЛОДИЛЬНОГО ОБОРУДОВАНИЯ
Потребляемая мощность, кВт
Масса 1 ед. (нетто), кг
Номинальный режим: температура кипения минус 50°С;
температура воздуха плюс 20° С Технические характеристики указаны на следующих режимах■
Масса комплекта оборудования указана без учета массы станции регулирования и воздухоохладителей.
1.2. МАШИНЫ ХОЛОДИЛЬНЫЕ СРЕДНЕЙ ХОЛОДОПРОИЗВОДИТЕЛЬНОСТИ МАШИНЫ ХОЛОДИЛЬНЫЕ типа МВТ20-2-0, МВТ14х2-2-0, МВТ36-2-0
МАШИНЫ ХОЛОДИЛЬНЫЕ С ВОЗДУШНЫМ ОХЛАДЕНИЕМ КОНДЕНСАТОРА типа МВТ20-2-0, МВТ14х2-2-0, МВТ36-2-0 предназначены для охлаждения жидкостей (воды, рассола, спиртового раствора), используемых в качестве промежуточных хладоносителей в технологических процессах, системах кондиционирования воздуха, в рассольных системах охлаждения провизионных камер, для охлаждения жидких продуктов питания (молоко, соки, минеральная вода, вино, пиво, настойки и др.).
Машины применяются на провизионных складах, перерабатывающих предприятиях, в вычислительных центрах, предприятиях электросвязи, на пунктах первичной обработки молока, на молочно-товарных фермах. Кроме того, используются для охлаждения ванн с реактивной массой на химических предприятиях, станков термопластавтоматов, резинотехнических изделий.
ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «МЕЛИТОПОЛЬСКИЙ ЗАВОД ХОЛОДИЛЬНОГО МАШИНОСТРОЕНИЯ «РЕФМА». г. МЕЛИТОПОЛЬ /72301, Украина, а. Мелитополь, Запорожская обл., ул. Профинтерна, 15; Факс (0619) 42-22-11;
Тел. (06192) 6-95-14, 6-84-24; E-mail: hoiod@refma.im.net.ua/
В зависимости от температурного диапазона работы машины в качестве холодоносителя рекомендуется применение:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ МАШИН С ВОЗДУШНЫМ КОНДЕНСАТОРОМ И КОЖУХОТРУБНЫМ ИСПАРИТЕЛЕМ
Марка машины (марка компрессора)
Температура воздуха на входе в конденсатор, °С
Расход воздуха через конденсатор, мЗ/ч
Расход хладоносителя через испаритель, мЗ/ч
Холодопроизводительность, Qo, кВт, Потребляемая мощность, N, кВт
