Доброго времени суток. Сегодня речь пойдет о достаточно известных в узких кругах любителей громкой музыки и неизвестных для других видах аккумуляторных батарей (далее — АБ) — Li4Ti5O12 (далее — LTO/литий титанат). Будут рассмотрены некоторые интересующие вопросы, развеяны мифы, распространяемые теми людьми, которые об LTO знают только из статей в интернете.
1. Что такое LTO?
Литий титанат (АБ) – вариант литий-ионных аккумуляторов, использующий титанат лития (Li4Ti5O12) в качестве анода. Для увеличения площади анод имеет нано кристаллическое строение. Такое решение позволяет обеспечить площадь поверхности анода до 100 м2/г, по сравнению с 3 м2/г для углерода, что позволяет значительно увеличить скорость перезарядки и обеспечить высокую плотность тока. Кроме того, эти аккумуляторы имеют высокую надежность и могут работать при более низких температурах, чем классические литий-ионные (-30 °C).
Недостатком литий-титанатных аккумуляторов является более низкое рабочее напряжение (2,4 В), чем у обычных литий-ионных, имеющих стандартное напряжение 3,7 В.
2. Как скоммутировать литий титинат и виды коммутации АБ?
Сколько АБ обычно установлено в гражданском автомобиле? Кто то скажет одна, ну две максимум. В моем авто на данный момент установлено 12 Аккумуляторов или 2 АБ. По сути так и есть. Т.к. у одной «банки» (отдельно взятой АБ LTO) рабочее напряжение в среднем 2,3 В-2,4 В, то для коммутации в авто, для достижения рабочего напряжения необходимо соединить последовательно 6 отдельно взятых аккумуляторов.
Данное соединение характеризуется тем, что суммарное напряжение АБ увеличивается кратно количеству используемых аккумуляторов. Т.е. 6 аккумуляторов по 2,3 В дает суммарное напряжение секции при последовательном соединении 13,8 В. Кто еще не понял в чем различия прикладываю схему. Как можно заметить. «плюсовой» токовывод одной АБ соединяется с «минусом» токовывода другой АБ и так далее.
Две такие сборки с емкостью 30Ач и напряжением 13,8 В я соединил параллельно, т.е. главный «плюсовой» токовывод одной секции соединил с другим главным «плюсовым» токовыводом другой секции, аналогично поступил с минусом. Хотя его можно было и не протягивать т.к. есть любители «брать минус» с кузова. В случае с титанатом хватает одной протяжки провода.
3. Как защитить соединение АБ?
Т.к. две секции разнесены по разным частям авто (одна АБ установлена в багажнике, а другая под капотом в штатном месте) – то в обязательном порядке необходимо защитить соединение предохранителями. Предохранители должны быть, установлены не дальше 30 см от АБ, как задней, так и передней. Что же дает такая защита и зачем устанавливать два предохранителя. В первую очередь стоит отметить, что предохранитель защищает не потребитель тока, а провод. Два предохранителя обеспечат разрыв сети, в случае короткого замыкания, как от первой АБ, так и от второй, предотвратив возможность нагрева и возгорания кабеля, протянутого по салону.
4. Что нужно сделать перед коммутацией литий титаната?
Как сказано выше, каждая взятая «банка» литий титаната – это отдельно взятый аккумулятор. У каждой «банки» есть свои характеристики, перед зарядкой всех «банок» рекомендуется уравновесить их заряд до одинаковых величин. Для этого необходимо подключить 6, 12, 18 или более кратное количество «банок» вместе параллельным соединением. Это можно сделать при помощи обычного провода. Я использовал акустический провод 1,5 мм, плюс одной «банки» был подсоединен к плюсу другой «банки», так же нужно сделать с минусовыми выводами. Напряжение от более заряженной «банки» будет распределяться на менее заряженные «банки», как следствие напряжение уравнивается. Процесс не быстрый, все зависит от разбега напряжения в «банках». Я оставлял на ночь.
5. Чем соединять «банки» между собой?
Начнем с минусов. В отличие от литий железофосфата, у которого используются медные токовыводы, у титаната они алюминиевые. Как следствие для соединения «банок» необходимо использовать алюминиевые шины, которые в свою очередь обладают более плохими токопроводящими качествами, чем медь из-за большего удельного сопротивления практически в два раза: алюминий 0,027 Ом·мм²/м, медь 0,018 Ом·мм²/м. Так же стоить помнить, что при соединении токовыводов с кабелем лучше всего использовать облуженые кабельные наконечники, во избежание окисления.
12. Что такое балансир? Нужно ли его устанавливать?
Балансир это небольшая плата, которая подключается на литий и позволяет осуществлять контроль за напряжением отдельных «банок». Как было сказано выше у каждой «банки» LTO есть некоторые различия во внутреннем сопротивлении. От этого одна «банка» с бо’льшим сопротивлением берет заряд хуже нежели «банка» с меньшим сопротивлением. Как следствие в процессе эксплуатации может произойти разбег в напряжении «банок» (перезаряд или недозаряд). Собственно с помощью балансира можно этого не допустить. В основном применяются пассивные балансиры, работающие автоматически.
Вопрос нужен балансир или нет, на самом деле спорный. Все зависит от продавца лития. Я при покупке требовал от продавца комплектовать «банки» с примерно одинаковым внутренним сопротивлением, что позволило избежать проблемы разнозаряженности «банок». Вместе с тем, балансиры на каждую секцию были установлены.
В качестве эксперимента я проездил больше 3 месяцев на АБ без балансира, после чего замерил напряжение в каждой «банке». Значение напряжения варьировались с 2,33 В до 2,41 В (разница не критичная).
13. Как правильно установить балансир
Все нюансы были отображены в схеме, добавлю от себя, что достаточно провода 0,75 мм (я использовал ПВ-3).
14. Стоит ли дополнительно защищать банки LTO?
В качестве изоляции корпуса в LTO использована тонкая синяя пленка, которая легко повреждается. Так что да, для себя я выбрал дополнительную защиту в виде плотной термоусадочной трубки.
15. Сколько секций LTO можно соединить?
Сколько угодно все зависит от целей и бюджета. Главное, чтобы в секции число банок было 6.
Для моей системы с моноблоком в 4 кВт достаточно две секции по 30А ч.
16. Максимальный просад системы с установленным LTO?
Ниже 13,9 В не видел, при почти максимальных возможностях системы!
17. Какая цена?
Цена в сравнении с кислотными АБ выше, в сравнении с такими монстрами AGM, как Stinger и XS Power значительно ниже. Одна банка LTO стоит 2 000 руб. – 2 500 руб., балансир 2 000 руб., шины 300 руб. и того 1 секция в среднем 14 300 руб. и выше.
18. Нужно ли менять генератор на более продуктивный?
Нужно, но не обязательно. Мне хватает штатного обслуженного генератора 110А.
19. Можно ли соединять секции титаната различной емкости?
Да можно, но есть нюанс. Для примера
У нас есть 12 банок: 6 банок емкостью 40Ач, 6 банок 30 Ач. Необходимо соединить по 2 банки в пары, всего 6 пар. Каждая пара параллельное соединение (на выходе 2,4В и 75 Ач). Затем пары соединить последовательно (на выходе 14,4 В и 75 Ач).
20. Стоит ли покупать Титанат у частных лиц («С рук»). И на что обратить внимание?
Да можно, но при этом стоит оценить все риски заранее. Стоит понимать, что когда вы покупаете ЛТО у проверенного продавца, который занимается этим не первый год, вероятность купить качественный товар выше, чем вы купите ЛТО с рук. Для продавца важна в первую очередь не выручка, а общественное мнение. Попросту говоря, частник продал одну или две секции и слилися, а продавец живет этим. Стоит ли экономить пару тысяч решать вам.
Так на, что же все таки обратить внимание?
— В первую очередь на внешний вид банок. Изоляция не должна быть повреждена.
— Состояние шпилек. Не редко хозяева ЛТО перетягивают гайки, закручивая шины. Материал шпилек — алюминий и сломать их не составляет труда. Ремонтные пильки без углублений в центре и если приглядеться, можно увидеть место соединения.
— Состояние клапанов на секции. Они должны быть закрыты, взорванные клапана, говорят о смерти банки.
Наткнулся недавно на пост о продаже титаната: «Всем привет, продам литий титонат 55А, состояние 5/5, за подробностями в лс. Свердловская область.Могу отправить любой компанией к вам, за ваш счёт». Фото взорванной секции прилагаются, а так 5 из 5.=D
Литий-титанат (LTO) — путь к правильному питанию
Друзья, всем привет) и так пошли автозвуковые новости, начинаем наверстывать упущенное, и сегодня поговорим о правильном питании…
До ухода в армию стоял генератор Dc Power Rc370 — чистокровный американец, и Агм PowerSafe (они же Hawker) емкостью 450а/ч, вывозила систему на раз, и просадов ниже 13.3 я не видел, но стоило подключить мост в низкоом, то посыпался просад в плоть до 12в… и уже тогда я сам себе сказал что поставлю литий…
Во первых — токоотдача лучше чем у Агм, во вторых — это вес…
Перед армией вся до единого музыка была продана (кроме проводки и головного устройства Pioneer 80 prs), и пока я находился в армии, я точно знал что как только вернусь буду покупать Литий Железо-Фосфат… НО, где то в середине службы на бассклубе появился новый источник питания с супер характеристиками превосходящий Литий Железо-Фосфат, и было решено активно наблюдать за этой темой… пересмотрел кучу тестов, обсуждений и тому подобное… и вот вернувшись домой, уже было твердо решено, что в системе будет стоять Литий-Титанат!
За месяц до прихода домой, я начал поиски Титаната, и к счастью до прихода уже было все найдено, и обо всем договорено…Так как система планировалась очень злая, то и питание должно быть соответствующее!
Изначально планировал 6 секций 40а/ч, в сумме это 240а/ч, но подумав, и взвесив все за и против, было решено брать 7 секций, одна которая будет стоять под капотом, и 6 секций будет стоять в нише запаски…
Представляю вашему вниманию Литий-Титанат емкость 280а/ч
P.s вес каждой банки составляет 1.25кг, размеры 66мм*210мм, шпильки по 25мм
Вес этого счастья всего лишь 52.5кг, а если были бы Агм, то это весило бы порядка 120кг
Ну и счастливый обладатель лютого питания в приору на сезон 2019)
По поводу сборок, в сборке 6 банок, для напряжения сборки 15в, напряжение каждой банки должно составлять 2.5в, минимальный заряд 1.7в и максимум ее заряжать до 2.7в, все что выше и ниже не желательно вообще!
Как только банки пришли, был заказан бокс под капот, времени честно не было заниматься, мог и сам сделать
Вот так это все красиво выглядит)
Так как площадка была в уставшем состоянии, она была восстановлена и покрашена
Так как теперь будет болтовое соединение на клеммах, а не как обычно накинул на палец наконечник и готово, была сделана новая силовая проводка, которая идет от Акб до стартера, так как штатную резать я не захотел, а в случае продажи машины просто перекинул провода и все!
Кабель 35кв, в гофре и в термоусадке, наконечники зажаты гидравлическим прессом, все как говорится по феншую)
Силовая проводка была проложена через моторчик дворников и хорошо было все загерметизированно, все равно вода просачивалась, поэтому было решено сделать правильно, просверлить кузов, вставить гермовводы, и провести через него кабель…
Вот таким сверлом были сделаны 4 отверстия
Титанат 30а в багажник и новые 2 пары рупоров dl audio
Всем привет, сегодня речь будет о долгожданном титанате из китая, задумался я на счет питания сразу же как только поменял сабовое звено, просады до 9 вольт это что то дикое.Когда то думал устанавливать 2 плиты по 100-150а в нишу запаски, но меня пугал сам факт отсутствия запаски, она мне один раз да пригодилась, ну и вес, у 2 плит это под 100кг, очень большая нагрузка на поведневный авто, и тут я начал интересоваться про титанат, не просто так же его все юзают)Оказалось секция до 10кг выдает токи куда больше чем 2 плиты, да возможно не так долго но и заряжается титанат быстрее, в общем начал поиски.Была найденна новая секция титаната с китая под заказ за 10к секцию с шинами и гайками уже.

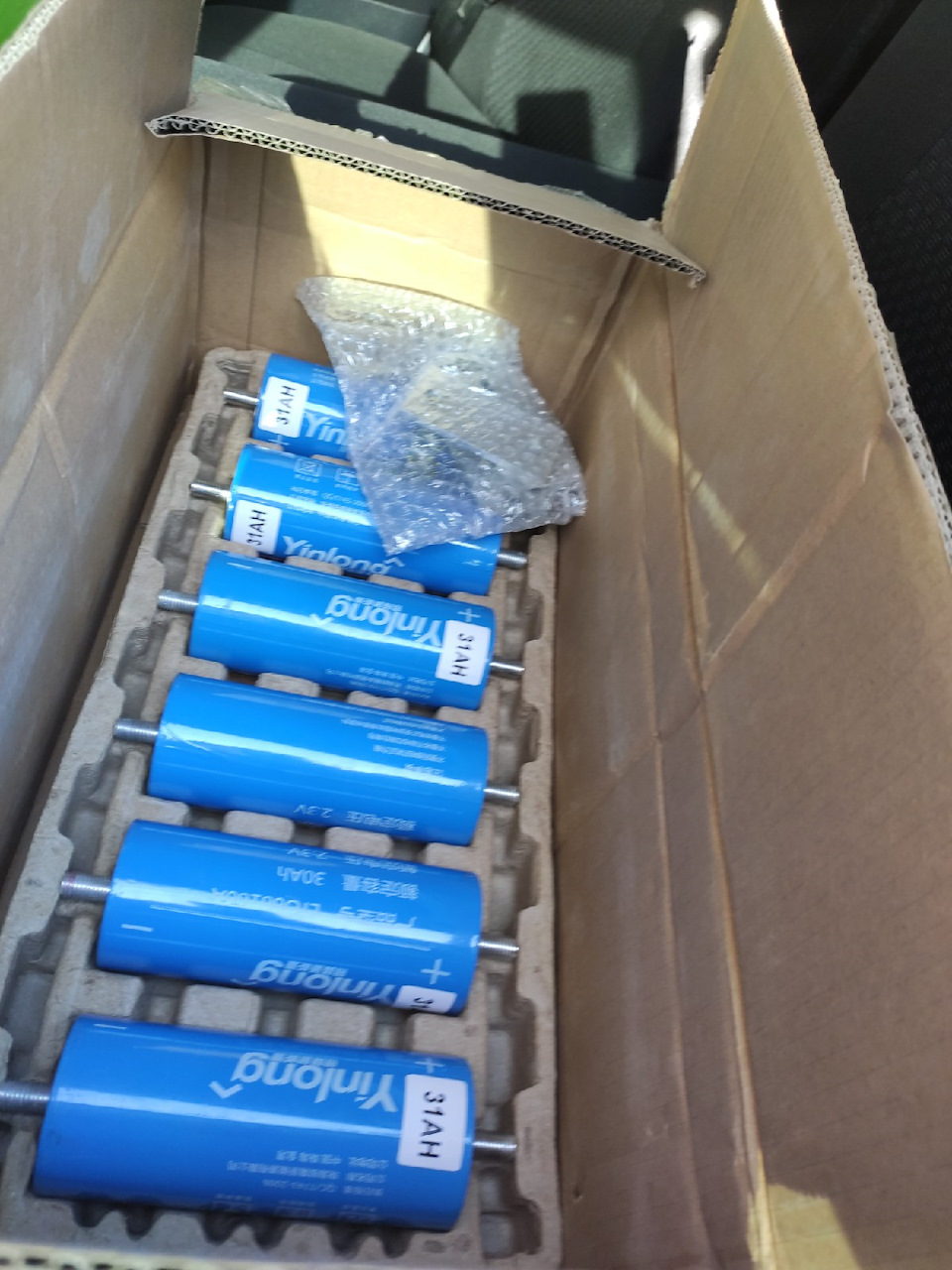

Ждал я его почти месяц и наконец пришел, по сопротивлению выбирал все банки 0.24 ом

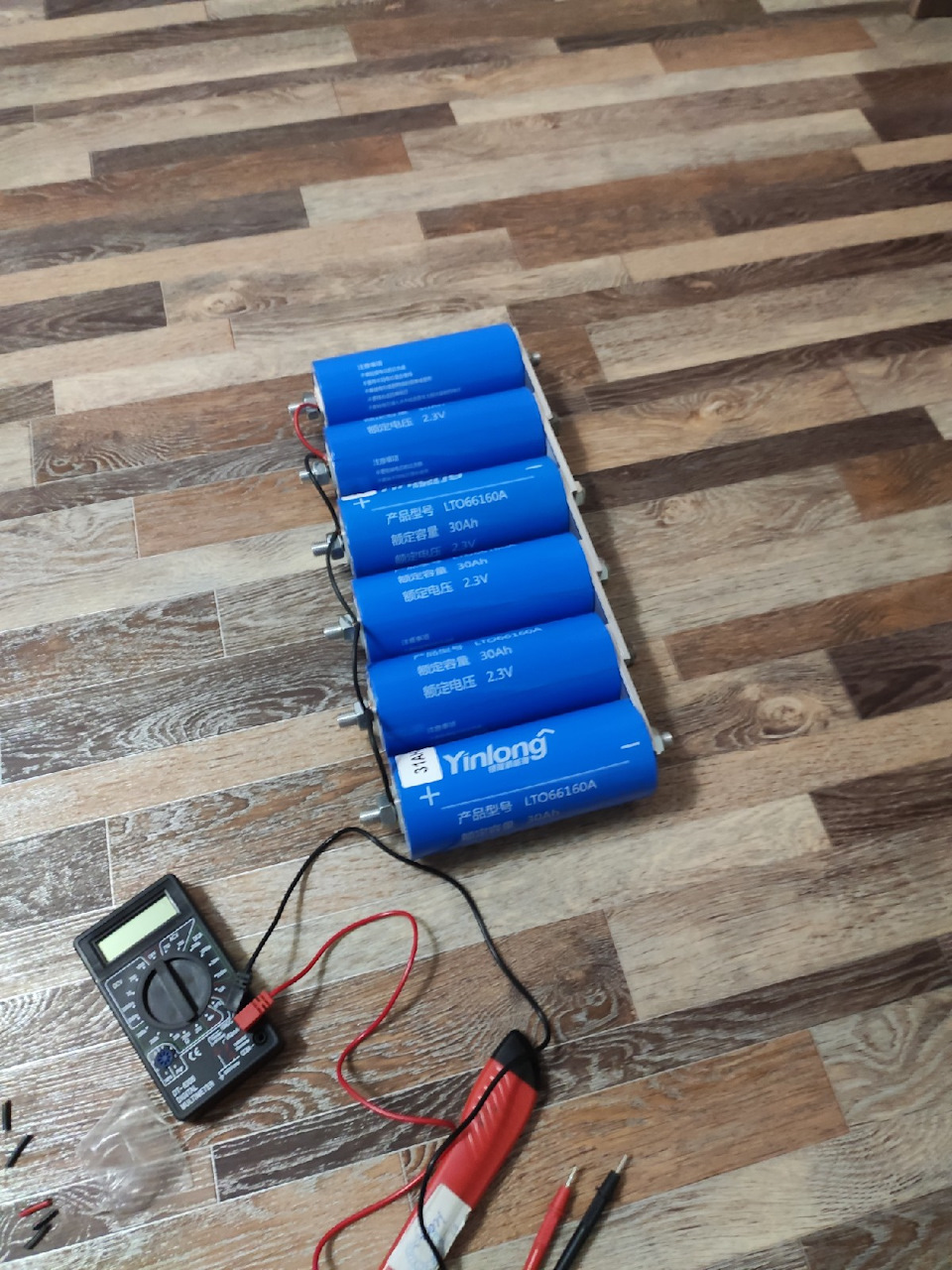

На ночь оставил балансироваться

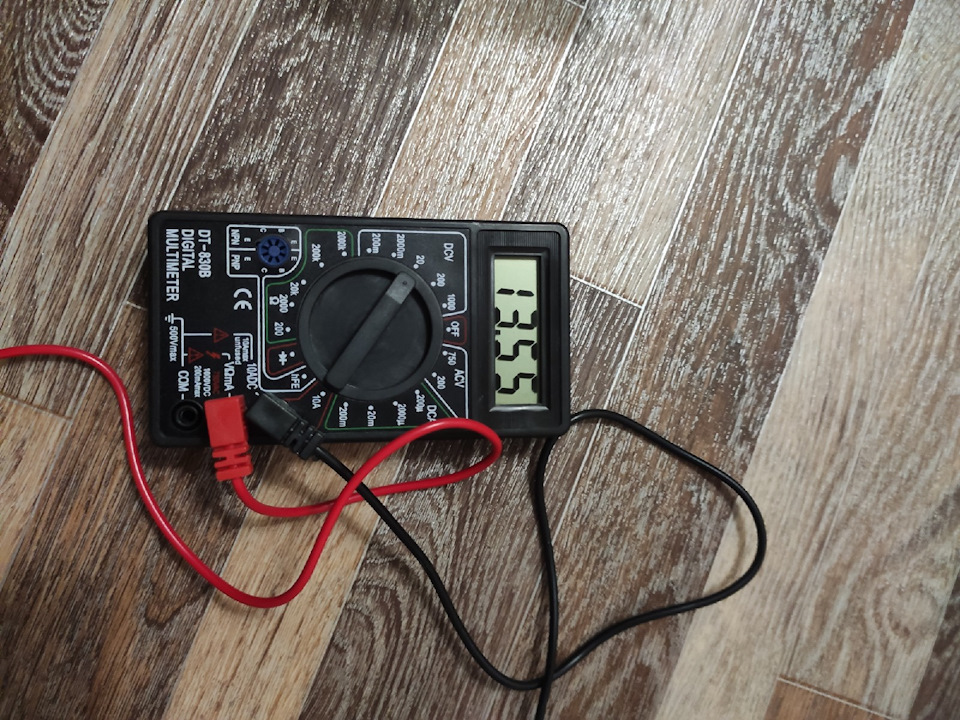

С таким напряжением он доехал с китая

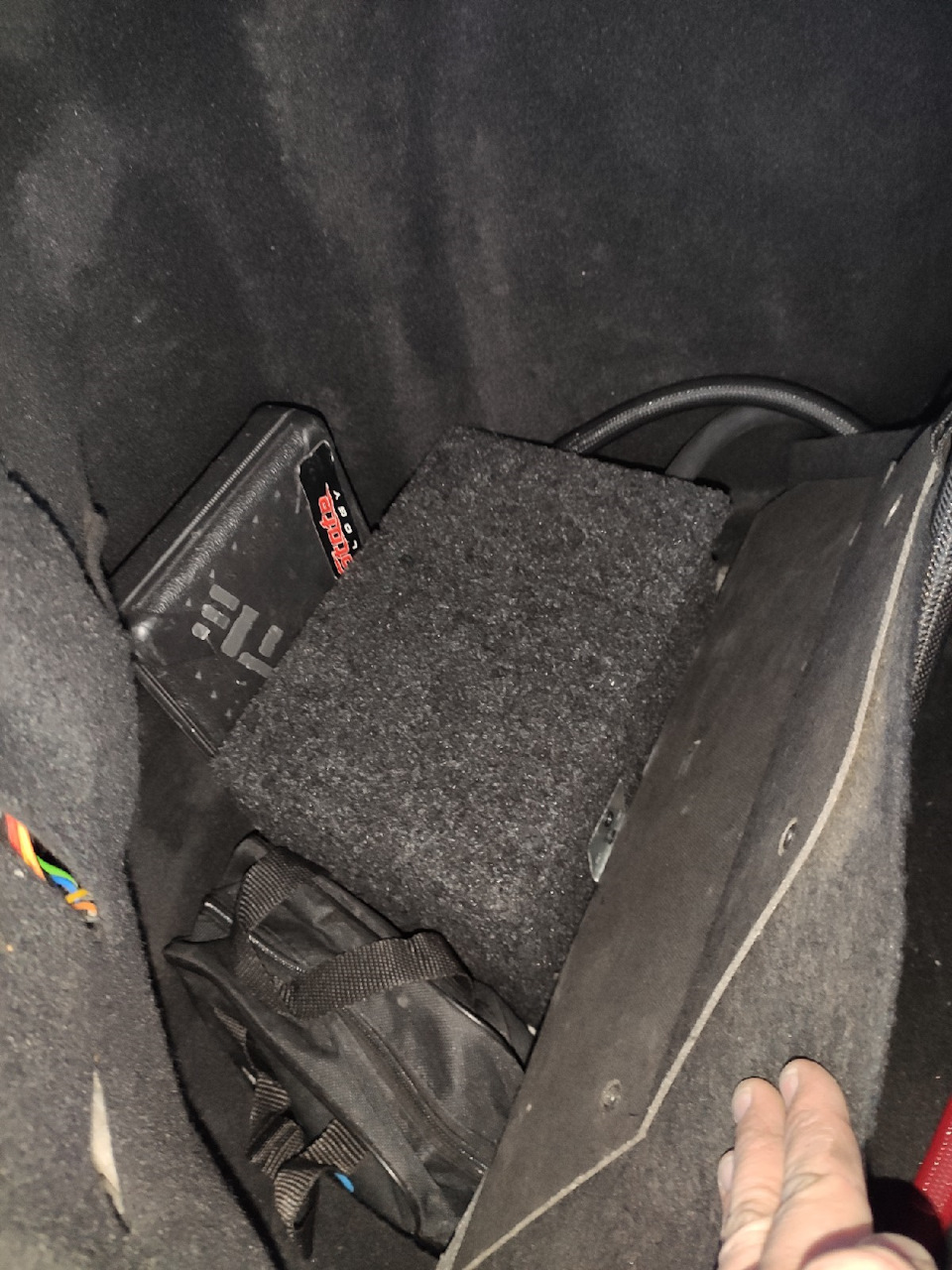

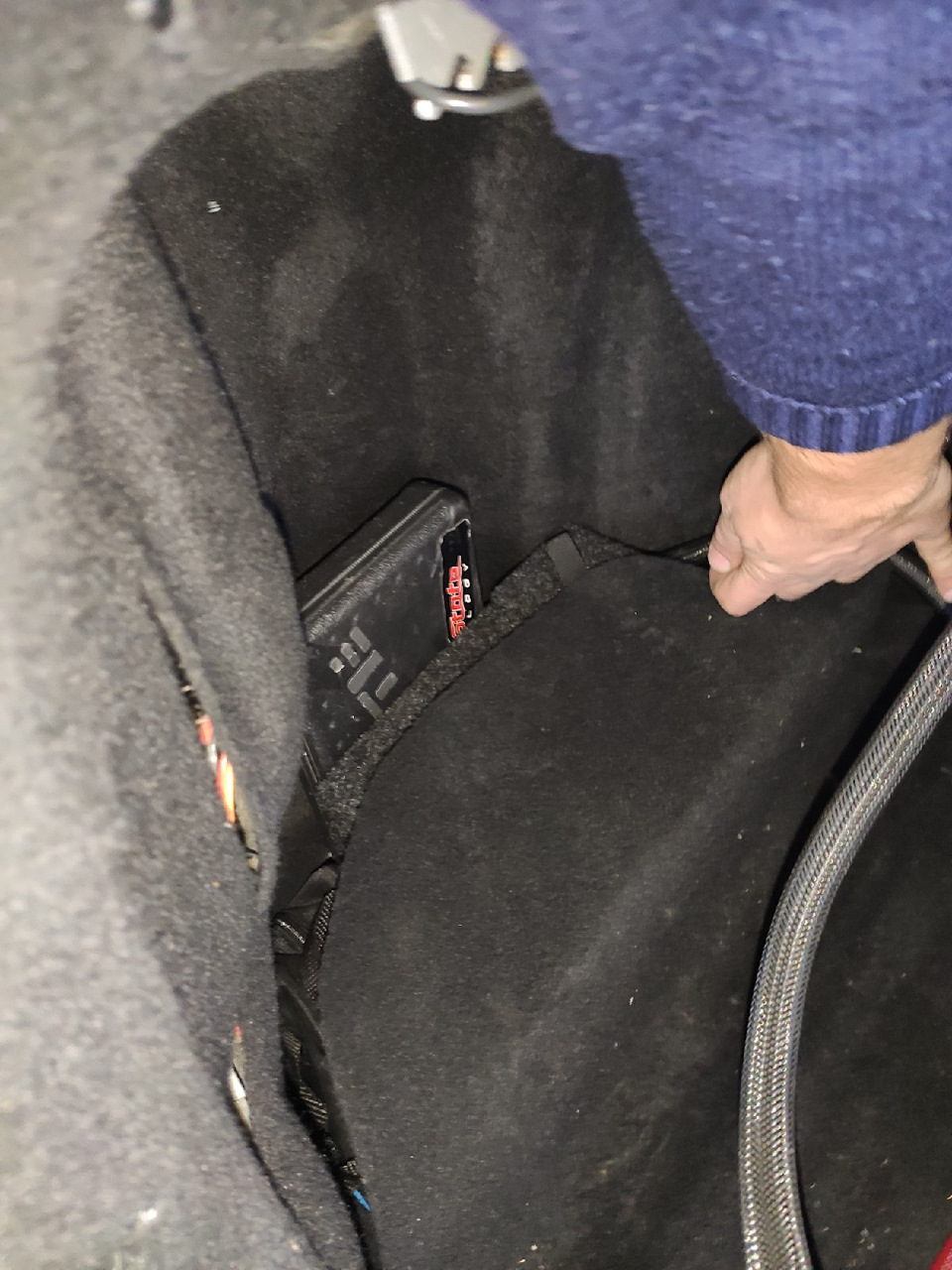

ну и вот так выглядит место где стоит титанат, в боковой карман багажника залетает, его идеально залез наборчик инструментов и компрессор туда же, корпус делал с фанеры, пропитывал смолой ну и в любимый карпет затянул)между банками проложил толстый картон, хотел утеплитель для труб но с ним секция становится шире и уже никак не залезет в готовый корпус)Пока еще не прийдумал как закрепить сам полик к корпусу титаната чтобы четко было, ну дело времени)
Так выглядит сам бокс сверху

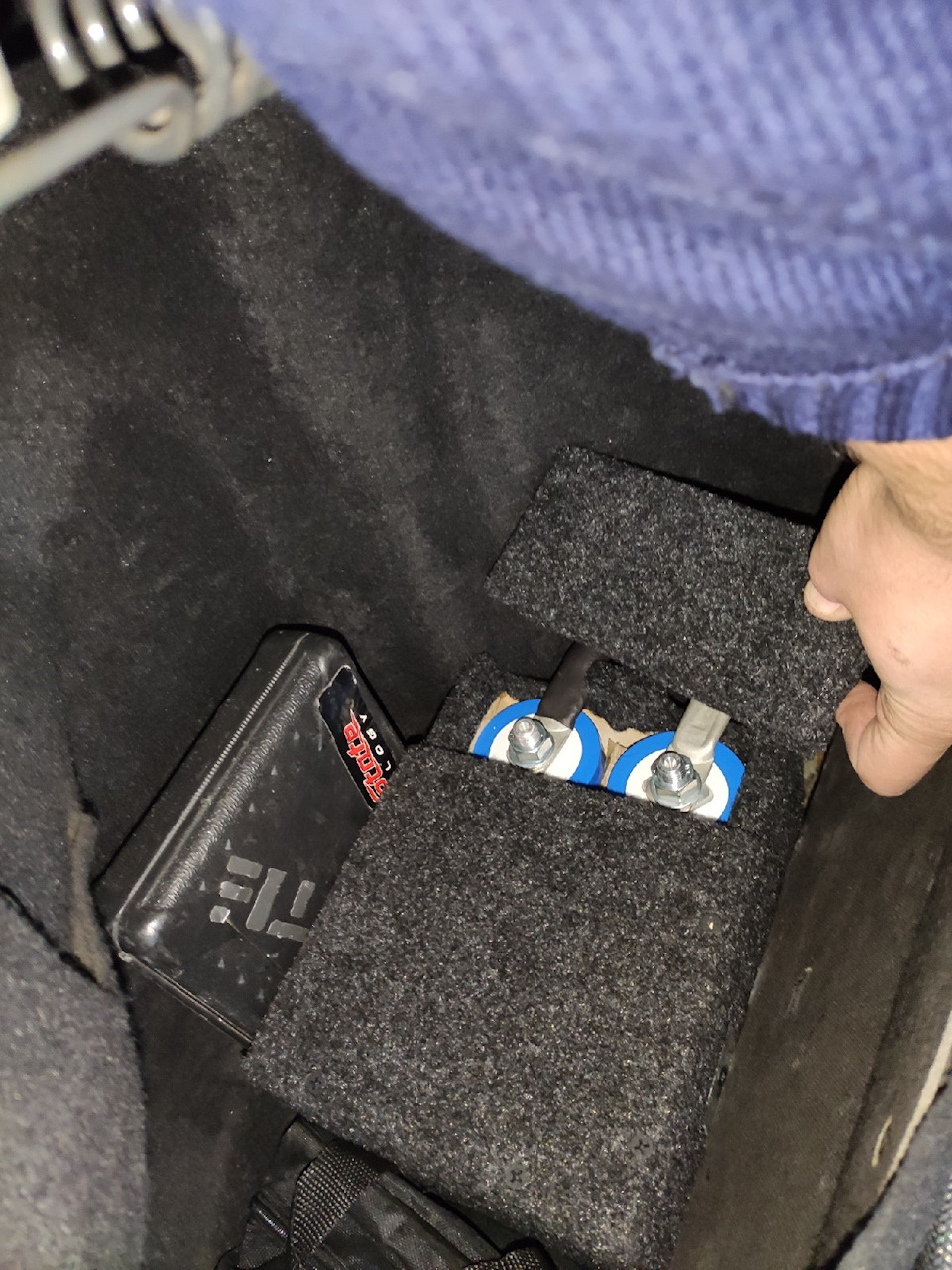

так открывается крышечка, сделаю ее позже либо на магнитах либо навес прикручу маленький, тоесть простым движением можно снять клемму
ну а кислота стоит чилит)Иногда даю ей заряд чтобы не померла, зиму отьезжу посмотрю как титанат будет справляться и на весну наверное сниму кислоту, ну пока все супер, заводит даже после пару дней простоя с утра сразу же, с кислотой крутил явно дольше хотя она живая.
По вольтажу:
14.4 макс напряжение при полном заряде, да маловато но максимум с моего штатного генератора.
13.9 если очень долго валить, не знаю много мало, пишите в комменты, может все же надо генератор менять.хотя очень не хочется, приора с кондером, гемор тот еще
Ну и что заметил при включении аварийки, поворотников напряжение не скажет на 0.2-3в как было с кислотой а держит ровно, ток все же выдает сумасшедший)

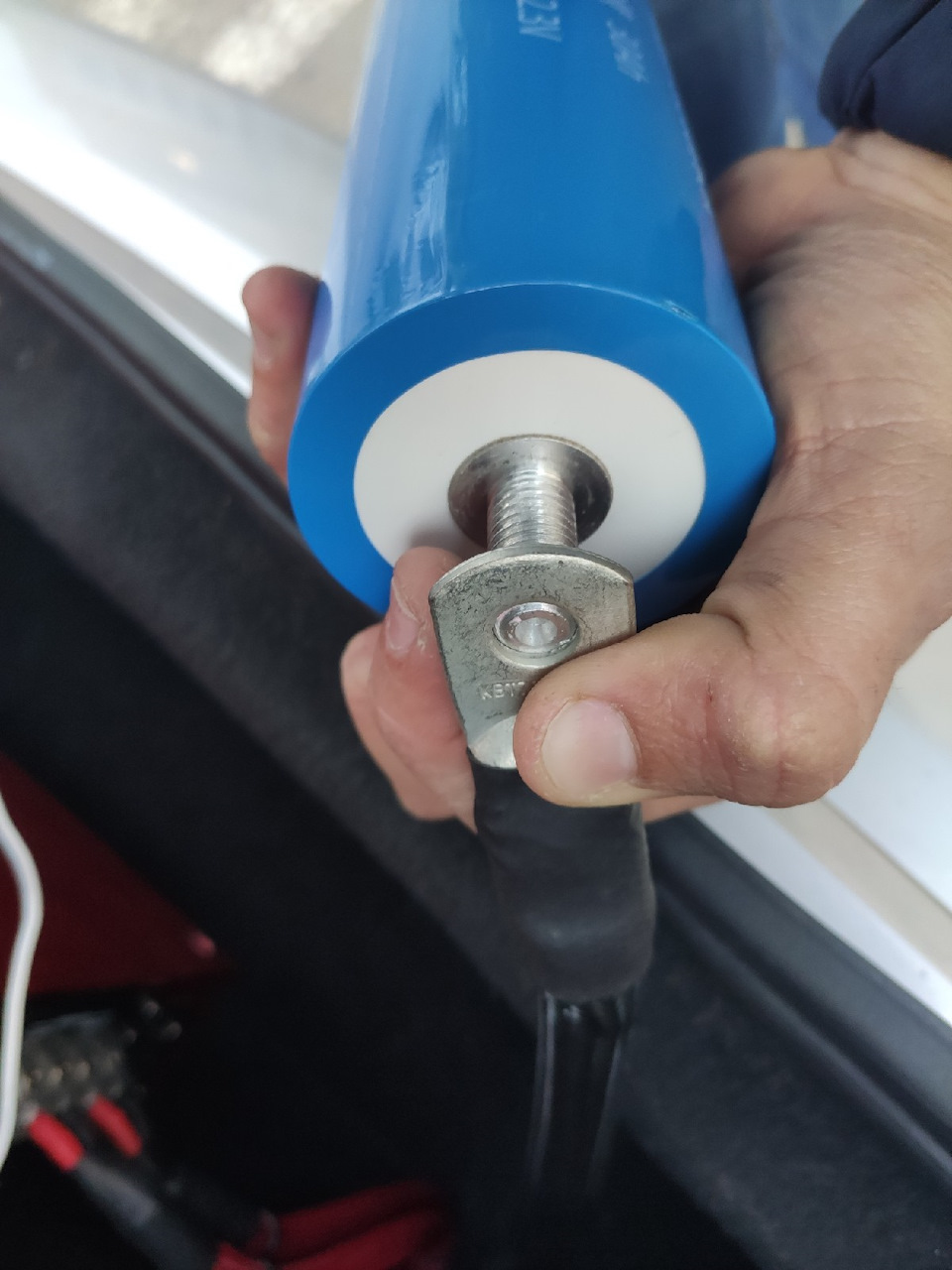

А ну и еще кто будет ставить титанат, наконечники с отверстиями 10мм не налезут, я этого не учел, пришлось рассверливать, так что берите 12мм отверстия на наконечниках сразу.
Ну и вот они, долгожданные рупора, искал я сразу б\у варианты, так как вся музыка у меня стоит б/у опыт в покупке так сказать есть, но на барахолках ничего не было того что нравилось из дешевых, купил новые dl audio lite tw-01
Подключил поканально от магнитолы, в двери к ним сделал фишку на 4 контакта чтобы если что легко отключались и снимать с карты их не надо
Ну и так выглядят в установленном виде, дизайн мне нравится, а играют они в этой цене все одинаково)
А вы уже открыли для себя литий титанат? Он же LTO 🙂
Я ведь прошлой осенью вернул к полноценной жизни свою Webasto Termo Top C. Сначала поменял помпу на бесщеточный Bosh когда начала появляться ошибка перегрева, потому пришло время толи горелки, толи свечи. В итоге я поменял комплектом. И теперь у меня почти новая Termo Top C, которая радует меня легким стартом.
Но вот беда, пробеги у меня зимой маленькие. Грею меньше чем езжу. А еще хочу чтобы фен прогрел салон до того как я заведу двигатель. Таким образом на один прогрев уходит 3-4А. Фен у меня стоит в ящике с АКБ. Соответственно АКБ у меня один и самый обычный 90Ач. Уже кстати третий. Не любят они долго жить когда их насилуешь подогревателем в мороз. И вот, как пришла очередная зима, я опять задумался о правильной энергетике.
Наиболее известны 2 пути:
1. Наращивать ёмкость обычных кислотных АКБ. Чем больше ёмкость, тем больше зарядный ток, тем быстрее АКБ наберет утраченный заряд.Чтобы хоть как-то решить проблему Вебасто нужно иметь кислотный АКБ под 200Ач.
2. Найти и купить культовую Оптиму 55Ач за 20 с лишним тыр. Я кстати что-то не вижу их в продаже последнее время. Не только у нас в Омске, но и в целом по России. Оптима хороша тем что может взять зарядный ток куда больше чем обычный кислотный АКБ. 20А для нее нормально и этого в принципе достаточно.
Но я вот вдруг наткнулся на новое модное в определенных кругах решение.
Если Вы еще не в теме то встречайте
Культовые китайские фугасы на основе литий титаната LTO!
Литий-титанатный аккумулятор — вариант литий-ионных аккумуляторов, использующий титанат лития (Li4Ti5O12) в качестве анода. Для увеличения площади анод имеет нанокристаллическое строение.
Номинальное напряжение банки 2,4В.
Для сборки 30Ач в машину нужно 6 банок.
Цена за банку примерно 3000 рублей. Из Китая комплект из 6 примерно 15-16тр.
Кроме того нужно балансир. Существует решение стоимость примерно 1тр.
Размер:
Диаметр: 66мм
Длина без шпилек 160мм
Длина со шпильками 210мм
Максимальный ток разряда — 300А (10С) (Где-то пишут 15С)
Что думаете? Кто-то уже изучал тему? В ящик для АКБ вероятно можно запросто набить 60Ач., а может и 90А Но это для генератора будет уже довольно приличная нагрузка. Придется выключить свет 🙂
А это значит, что буквально за десяток минут АКБ вновь готов обеспечить энергией лебедку. Но я так думаю под лебедку надо 2×6 банок 60Ач. Чтобы догнать максимальный ток разряда до 600А.
PS Если я продолжу эту тему и поставлю себе LTO то обязательно отпишусь в БЖ. Ну а систематизированный материал как всегда появится на www.vizator.ru/body-elect…y-for-land-rover-defender
