Установка мультимедиа для авто на андроиде
Полное отображение экрана телефона на головном устройстве и запуск любых сторонних приложений из под Android Auto.
Всем привет.
Давно ничего не писал в бортжурнале, приношу извинения всем моим подписчикам. Зима, холодно, ездить много не получается, с машиной заниматься тоже не климат. Поэтому и информации мало, а по пустякам писать — это не моё.
Эта запись будет посвящена проблеме отображения информации с телефона на экране головного устройства и запуску сторонних приложений.
Не секрет, что многих владельцев современных автомобилей огорчает тот факт, что мультимедийные устройства, установленные в их навороченных машинах имеют крайне ограниченный функционал. Всему виной политика производителей, которые ночи не спят, все думают, как бы не допустить отвлечения нашего с вами внимания от дороги. Не дай бог лишний раз посмотреть на дисплей машины. И, наверное, по большому счету, они в чем-то правы. Но нас такое положение вещей в принципе не устраивает и мы всеми правдами и неправдами пытаемся обойти эти ограничения.
В моей машине, как и во всех других Peugeot 3008 ll, официально ввезенных в Россию, установлена мультимедийная система с поддержкой трех программ для связи со смартфоном владельца автомобиля. Это Car Play для телефонов Apple, MirrorLink и Android Auto для смартфонов, работающих под управлением Android. Поскольку я являюсь поклонником «Андрюши» (да простят меня владельцы «укушенного яблока»), речь пойдет о двух последних программах.
Мне очень нравится навигационная программа Navitel. Во первых, у неё самые подробные карты регионов, чем не могут похвастаться производители других навигационных систем, во вторых они регулярно обновляют и улучшают как саму систему, так и карты, и в третьих, я к ней просто привык и знаю, как в ней работать. Наличие в автомобиле огромного дисплея и невозможность отобразить на нет интерфейс любимого Navitel обескураживает. Поэтому было принято решение рано или поздно поискать пути решения этой проблемы и вывести Навител на экран «головы».
Нужно сказать, что приложение MirrorLink поддерживает весьма ограниченное количество марок телефонов. Несколько Самсунгов, несколько Сони, HTC, LG, пара Хуавеев, причем в основном из ряда фаворитов, поэтому купить телефон с поддержкой MirrorLink за 3-5 тыс на вторичном рынке — та еще задачка, а переплачивать 20 тыс. за новый телефон, чтобы бросить его в машину и использовать в качестве TV-Box-навигатор жаба не дает. К тому же, по отзывам пользователей, MirrorLink — программа весьма капризная, работает нестабильно, регулярно рвется, да и программы поддерживает далеко не все, в том числе нет поддержки Навитела.
Бороздя просторы Интернета на популярном сайте 4pda я наткнулся на тему, посвященную зеркалированию экрана телефона на Головное устройство с помощью Android Auto. Один умелец на xda.com создал замечательную программу для телефона, которая через интерфейс Android Auto отображает экран мобильника на экран Головы. Называется эта программа Android Auto Mirror (сокращенно AAM). Эта программа замечательна тем, что её можно поставить практически на любой телефон под управлением Android не ниже 5.0, она только недавно появилась, имеет небольшие проблемы и баги, которые оперативно устраняются, почти каждый день выходят новые, улучшенные версии программы с добавлениями и исправлениями.
Именно эта программа помогла мне решить проблему зеркалирования телефона на дисплей машины и отображения на нем любого приложения, установленного в телефоне. Как это выглядит, можно посмотреть в небольшом ролике с моим участием.
На основании приобретенного опыта я составил небольшую инструкцию с подробным описанием всех шагов. С удовольствием выкладываю её здесь и надеюсь, что она кому нибудь сможет помочь.
Отображение экрана телефона и запуск любых приложений на ШГУ через Android Auto с помощью AA Mirror.
Для водителей, чьи автомобили, точнее головные устройства, поддерживают функцию Android Auto (а в их число входит и Peugeot 3008 ll), есть хорошая новость, особенно для тех кто не может жить без Яндекс Навигатора, Navitel или других программ, поддержки которых нет в Android Auto.
Появился проект под названием Android Auto Mirror (сокращенноAAM).
Суть проекта — копирование экрана смартфона через Android Auto на экран магнитолы. Звук также идет с телефона на Android Auto. Программа Android Auto Mirror работает из под Android Auto и сама по себе не запустится.
На данный момент сенсор экрана для отображаемого на магнитоле приложения работает только при наличии ROOT-доступа на телефоне. Если ROOT-прав нет, то запускать приложения можно через панель AAM (на экране магнитолы отображается слева), но управлять ими можно будет только с экрана смартфона.
Один из минусов такого решения на данный момент — это то, что экран телефона должен быть включен. Программа только появилась и в настоящее время активно развивается. Устраняются замеченные баги и улучшается работа приложения. Приложение активно обсуждается на 4pda и xda.
Убрать нижнюю панель AA с экрана ГУ нельзя. И вряд ли это станет возможным в ближайшее время.
Ниже приводится инструкция по процедуре установки и пользования программой Android Auto Mirror.
Сокращения, применяемые в инструкции:
ГУ – Головное устройство автомобиля (дисплей).
AM – Приложение Android Auto. Скачать
AAM – Приложение Android Auto Mirror. Скачать
1. В первую очередь необходимо получить ROOT-права на телефон, который Вы будете использовать для отображения экрана телефона на ГУ. В последних версиях AAM добавлена функция изменения размера изображения Screen size, для которой также нужны ROOT-права. Для каждой марки телефона процедура получения ROOT-прав своя. Поэтому ищите информацию по вашему телефону в интернете или попросите специалистов, которые в этих вопросах разбираются лучше вас.
2. Скачать и установить последнюю версию AAM.
3. В приложении AA в телефоне активировать «режим разработчика». Для этого заходим в приложение и нажимаем три черточки:
Расширяем возможности штатной мультимедийной системы SKODA: добавляем Android 5.0.2! Самое бюджетное предложение!
Дорогие владельцы автомобилей, любители тюнинга, ценители дооснащения, увеличения и расширения возможностей — приветствуем вас!
Мы представляем вам наш новый продукт: «AirTouch 4G VAG-Version»!
AirTouch 4G разработан для группы VAG:
— SKODA;
— AUDI;
— VOLKSWAGEN;
— PORSCHE.
Если коротко, то «AirTouch 4G VAG-Version» — это навигационно-мультимедийный блок, работающий на базе ОС Android 5.0.2, который расширяет возможности штатного монитора автомобилей группы VAG. Управление всеми опциями происходит при помощи штатных кнопок, с оригинального джойстика или сенсорного стекла (в зависимости от модели и комплектации автомобиля). Устройство создано специально для использования в автомобилях VAG, подключается и работает со штатными (оригинальными) мониторами BOLERO.
Важно! Мы не производим замену оригинальной мультимедийной системы (головного устройства) вашего автомобиля. Мы подключаем «AirTouch 4G VAG-Version» к штатному (оригинальному) монитору VAG, что позволяет использовать на нем все возможности, которые дает Android, с сохранением всех штатных функций оригинальной мультимедийной системы. Т. е. мы не меняем оригинальную мультимедийную систему, мы просто расширяем ее возможности!
Цена устройства вас невероятно удивит! Звоните: +7-495-255-16-58. Для подключения «AirTouch 4G VAG-Version» требуются минимальные знания электрики автомобиля! Для регионов России и других стран, устройство высылаем EMS-Почтой.
Мы написали массу статей на тему дооснащения современной андроид-системой «AirTouch Performance», данные статьи или примеры установок были ориентированы на дорогие автомобили премиум-класса. Уже давно мы искали возможность быть ближе к народу, поставили себе цель и достигли ее!
Ни для кого, наверное, не секрет, что единственным шансом дооснастить штатную мультимедию современными возможностями — это удалить из автомобиля штатное мультимедийное устройство и поставить «двухдиновое». Сегодня многие китайские компании имеют различные предложения в вопросе замены штатного устройства на андроид-устройство, но есть несколько моментов, перечислим их:
1. Штатное головное устройство имеет определенный функционал, который завод-изготовитель заложил в нее на уровне производства (не все китайские «головы» способны сохранить штатный функционал),
2. Андроид-устройства имеют 4.4.2 версию Андроида, что, в свою очередь, несколько ограничивает пользователя в возможностях,
3. Китайские андроид-устройства имеют крайне ограниченный функционал по сравнению с нашей системой AirTouch 4G.
А теперь к делу:
SKODA CAR INFORTAIMENT SYSTEM — AIRTOUCH 4G.
Это информационно-развлекательная система на базе ОС Андроид 5.0.2 под одноименным названием AirTouch 4G.
AirTouch 4G имеет следующие возможности:
1. Это андроид-интерфейс — один блок ALL-IN-ONE, т. е. НЕ видеоинтерфейс + андроид-блок, а именно одно устройство,
2. Андроид-интерфейс (блок) AirTouch 4G имеет в себе настоящий HDMI-вход (к примеру, можно подключить приставку Apple TV, а также управлять с помощью штатной мультимедии или штатного тач-скрина такими устройствами как цифровой ТВ-тюнер или любое другое изделие, которое работает через HDMI),
3. Интерфейс AirTouch 4G обладает входом для камеры заднего вида (с интеллектуальной парковкой — линии парковки поворачиваются вместе с поворотом руля),
4. Андроид-блок AirTouch 4G также имеет в себе вход под камеру переднего вида,
5. Андроид-интерфейс AirTouch 4G несет в себе возможность автоматического включения изображения камеры переднего вида при переходе с задней передачи (функция удобной комфортной парковки), а также есть возможность принудительного включения камеры переднего вида на любой скорости,
6. У блока AirTouch 4G есть вход для видеорегистратора, который будет показывать вам все записанное или происходящее на оригинальном штатном мониторе,
7. И последнее — андроид-интерфейс AirTouch 4G имеет удобное понятное управление между всеми этими источниками, если они подключены к системе.
О технических характеристиках:
— версия ОС Android 5.0.2 LOLLIPOP;
— Pin-to-pin подключение к оригинальной мультимедии на уровне оригинальных коннекторов (стопроцентное сохранение гарантии на автомобиль от официального дилера);
— все управление андроид-интерфейсом AirTouch 4G осуществляется посредством оригинального тач-скрина;
— процессор Quad Core 4 ядра;
— 1GB RAM;
— USB 2.0 — 2 шт.;
— Wi-Fi;
— Bluetooth 4.0.
Друзья, а теперь на примере Skoda Octavia с монитором 6.5 дюйма и с системой BOLERO в оригинале, покажем вам видео. Просим оценить по достоинству и поставить лайк, если вас это не затруднит!
В завершение фотоотчет о проделанной работе!
Q-Link: установите Android в ваш автомобиль без потери гарантии!
Видеообзор
Физически Q-Link представляет собой маленькую коробочку без кнопок и без экрана, единожды подключив которую, можно и нужно забыть про её существование. По своим характеристикам, она напоминает средненький смартфон предыдущих поколений:
Питается устройство по USB, и никаких там высокомощных розеток ему не нужно: будет работать там же, куда вы включаете зарядку для телефона. Как я уже говорил, если в вашем автомобиле через интерфейс CarPlay доступно подключение к штатному GPS навигатору, то вам сильно повезло, и инсталляция как таковая отсутствует. Если же такой возможности нет, то в комплекте идёт беспроводной GPS-трансмиттер с выносной антенной. Вам следует подключить его в любом удобном месте автомобиля и вынести антенну. Соединение между GPS блоком и Q-Link производится по Bluetooth протоколу. Антенный кабель имеет длину 3 метра, так что вы можете разместить GPS-антенну хоть под задним стеклом, хоть в багажнике.
С аксессуарами беда: в комплекте к устройству больше ничего не идёт, кроме кабеля питания для беспроводного GPS модуля, да и тот цепляется на клеммы. А если бы, допустим, был шнур под прикуриватель или ещё чехольчик для хранения Q-Link, был бы прямо-таки премиум-класс…
Впечатления от использования
Во-первых, хочется обратить внимание на отзывчивость сенсорного экрана и интерфейса управления. Я бы сказал, что Q-Link работает так же быстро, как и штатная мультимедийная система, а в некоторых случаях даже быстрее. Штатные кнопки «поднять трубку», регулировка громкости и вперёд/назад сохраняют свою функциональность и в Android-овском медиаплеере. Кстати, один-единственный виджет в интерфейсе всё же есть: это управление встроенным плеером на стартовом экране.
С завода устройство поставляется с предустановленными браузером и VLC плеером. Зарегистрировав аккаунт, мы с вами открываем PlayMarket и как и полагается, устанавливаем Яндекс с Алисой. Голосовое управление производится через аудиосистему автомобиля. Сегодня с этим нет проблем, и Алиса достаточно хорошо понимает, куда надо ехать.
Чем ещё полезен Android в машине, кроме Яндекса и YouTube?
1. Следить за котировками онлайн
Сейчас, когда вся страна инвестирует через удобные приложения, так приятно видеть, как каждую секунду твой счёт увеличивается за счёт роста акций. Да, человек может бесконечно смотреть на три вещи: на горящий огонь, текущую воду и как растёт биржевой депозит.
Установите приложение от Investing.com, и выводите на весь экран биржевые графики, но помните, о чём мы говорили с вами выше: если в пробке вы вдруг решили купить акции или поторговать нефтью, делайте это с вашего смартфона, через другой аккаунт банковского приложения.
2. Смотреть на IP-камеры
Не важно, что снимают ваши камеры: родной двор, в котором вы заранее видите, есть ли свободные места для парковки или нет, родной подъезд или офис, вы можете превратить ваш автомобиль в рабочее место офицера по безопасности. Пользоваться IP-камерами через ГУ автомобиля так же удобно, как и на планшете, и если уж совсем всё надоело и хочется тишины, вы просто можете включить трансляцию и смотреть как работают ваши коллеги.
Если по правилам безопасности вы можете подключаться к IP-наблюдению только через VPN клиент, вы можете установить его как на Q-Link, так и на ваш смартфон.
3. Йога и релаксация
Кстати, по возможности рекомендуем вам использовать модную сегодня «тёмную тему» в приложениях и на сайтах: с ней интерфейс программ более органично вписывается в тёмные оттенки интерьеров автомобиля.
4. Аудиокниги
И опять же, не забываем, что используя Bluetooth наушники, вы можете насильно пичкать вашего ребёнка литературной классикой, контролируя, что он или она именно сейчас, в дальней поездке, слушает Тургенева, а не смотрит Ивангая на Youtube.
Цена вопроса
Стоимость Q-Link составляет 25 500 рублей, и конечно по сравнению с Android TV приставками или смартфонами, это выглядит дороговато. Но автомобильные аксессуары никогда не стоили дёшево, а в данном случае надо учитывать, что здесь вы экономите на установке, не контактируете с дилерами, не записываетесь на установку за месяц вперёд. Всё это включено в цену устройства, и по этому параметру Q-Link в сравнении с магнитолами и Android-ГУ вполне себе в рынке.
Выводы
Среди недостатков я бы отметил не самую лучшую реализацию GPS: на месте производителя я бы продублировал приёмник в корпусе устройства и добавил бы питание от прикуривателя для внешнего модуля. Ещё не хватает чехла для переноски девайса в кармане, если вы планируете использовать его в каршеринге. В остальном же, это очень быстрый, функциональный девайс, который способен скрасить ожидание в пробке и на светофоре.
Михаил Дегтярёв (aka LIKE OFF)
21/12.2020
Установка Android-магнитолы в стиле СТОК (OEM)
Пятничный привет сообществу!
Закончил недавно установку ГУ в своём автомобиле, поделюсь отличной технологией!
В последнее время становятся очень популярными головные устройства от компаний JOYING, IDOING и им подобным, очень сильно растёт ассортимент, существуют огромные ветки на 4PDA, да и тут даже существует отдельное сообщество владельцев данных магнитол.

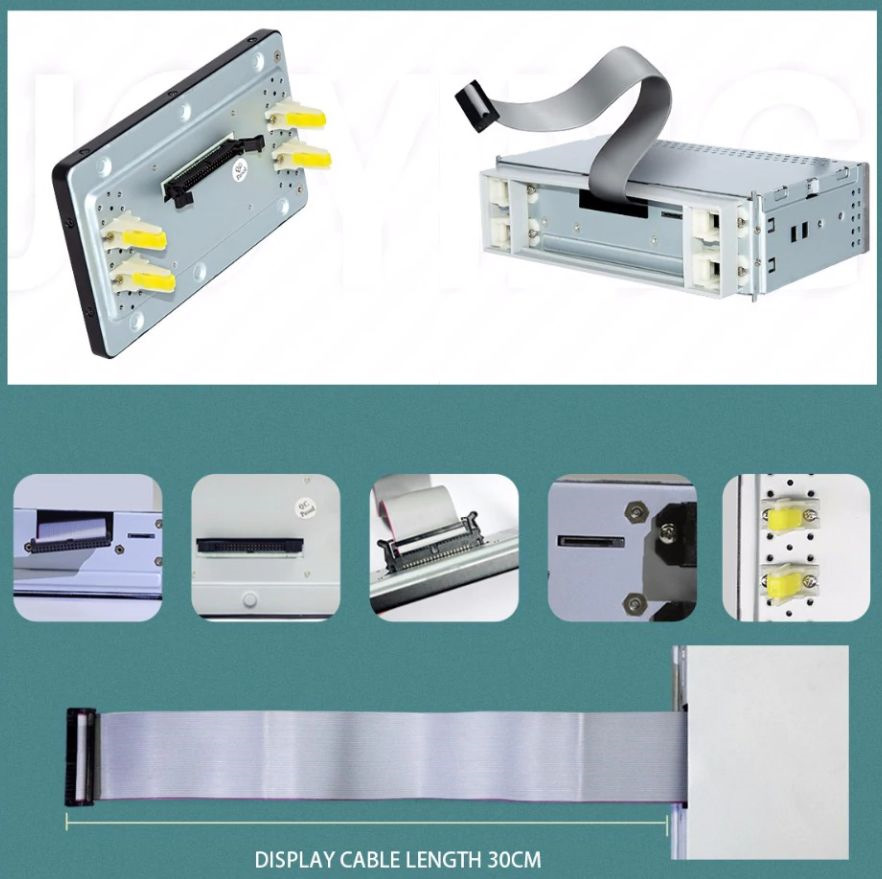

В чём их особенность? Они универсальны (форматы 1din или 2din), но обладают внешним дисплеем, причем ассортимент диагоналей матриц достаточно велик: от 6 до 12 дюймов на выбор (правда, надо заметить, разрешение и яркость у больших экранов прямо скажем посредственные).
Самое важное в этом во всём, что дисплей подключен обычным шлейфом, т.е. по сути его можно установить в любое удобное место, подобно тому, как люди устанавливают планшеты в качестве источника звука и мультимедии в автомобилях:
Однако рассматриваемые магнитолы имеют несомненное преимущество перед планшетами — ЭТО МАГНИТОЛЫ!
Те, кто хоть раз изучал вопрос установки планшета в автомобиль, знают о том, какие сложности возникают на этом пути: блок питания, хаб, сложности подключения периферийных устройств и автоматизации работы, вывод звука и т.д. В данном случае устройство изначально предназначено для установки в авто и имеет уже из коробки огромный функционал: радио, подключение камеры, gps, USB-порты, адаптеры кнопок руля, громкая связь и многое другое. Отдельные модели имеют коаксиальный цифровой выход звука
Вобщем преимущества понятны! Покажу вам пример реализации полного потенциала такой магнитолы, который позволит оставить салон и торпедо автомобиля в первозданном заводском виде, но при этом очень сильно расширит функционал по сравнению с заводским головным устройством.

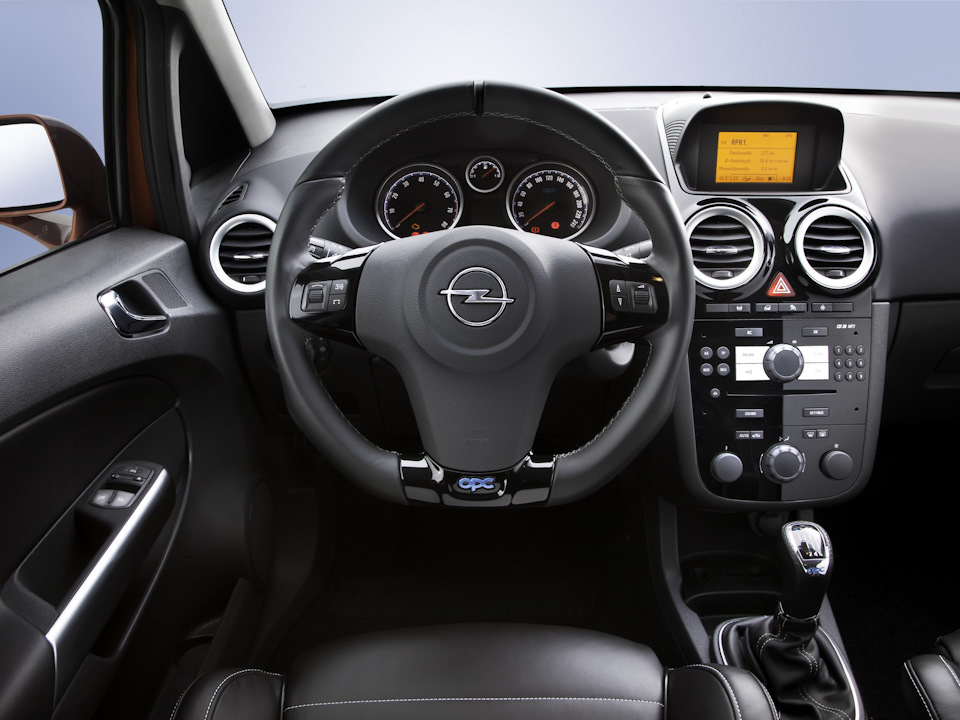

Пример на базе моего автомобиля — OPEL Corsa D:
Подобным образом вобщем то реализована «штатка» много где еще, а принцип простой — само головное устройство в торпедо, информация с него выводится на невзрачный монохромный дисплей. Именно вместо него и будем устанавливать дисплей новой магнитолы, непосредственно в рамку штатного дисплея:

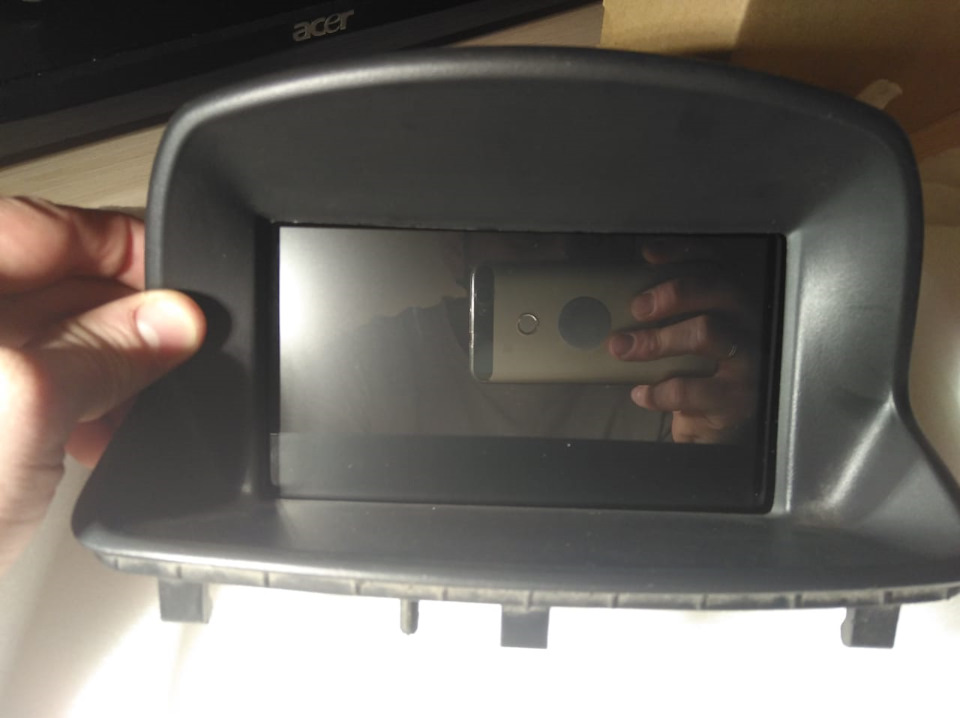

Удивительным образом дисплей магнитолы с диагональю 6.2″ идеально вписывается в эту самую рамку:

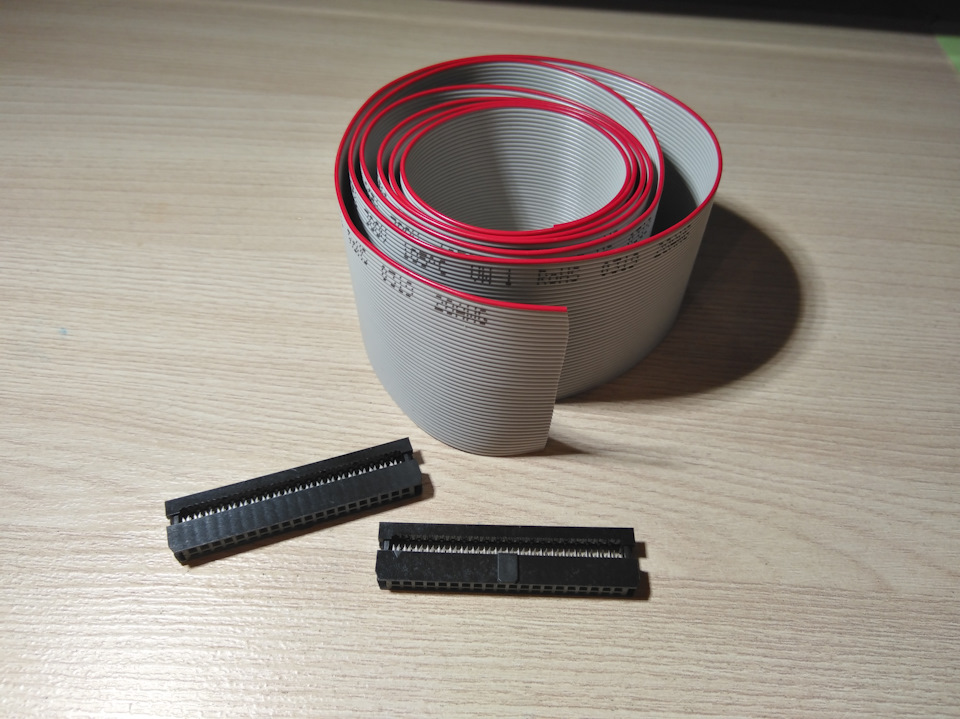

Штатный шлейф дисплея неоходимо удлинить, для этого понадобится 40-пиновый шлейф с шагом 1мм и два разъёма для него:

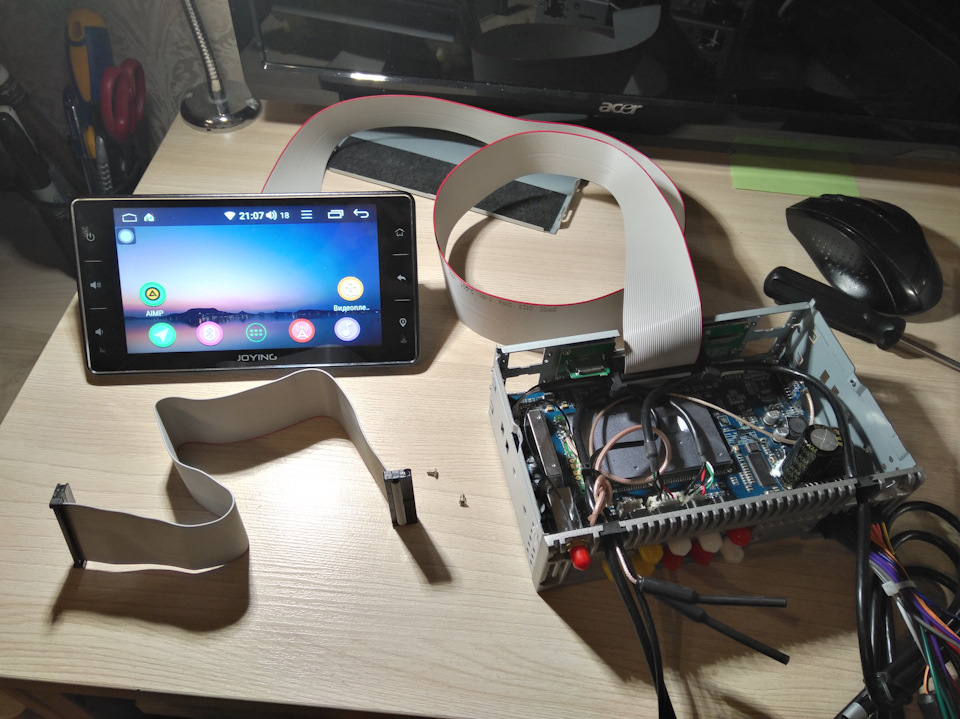

Предварительно проверил на столе — дисплей отлично работает при метровой длине шлейфа. Кстати оцените малые габариты самой туши магнитолы:

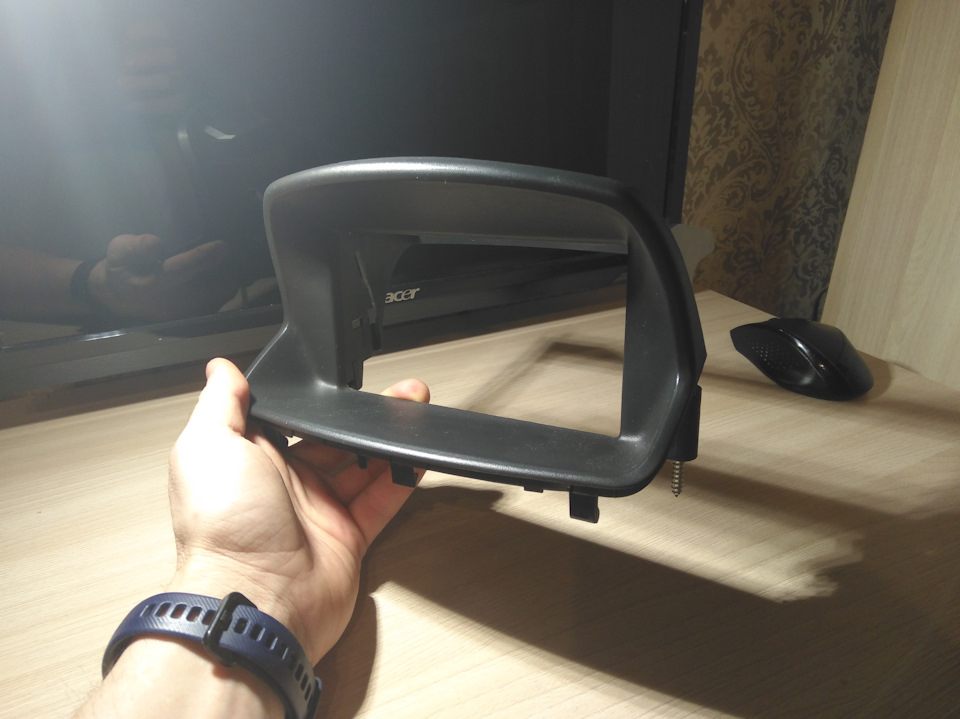

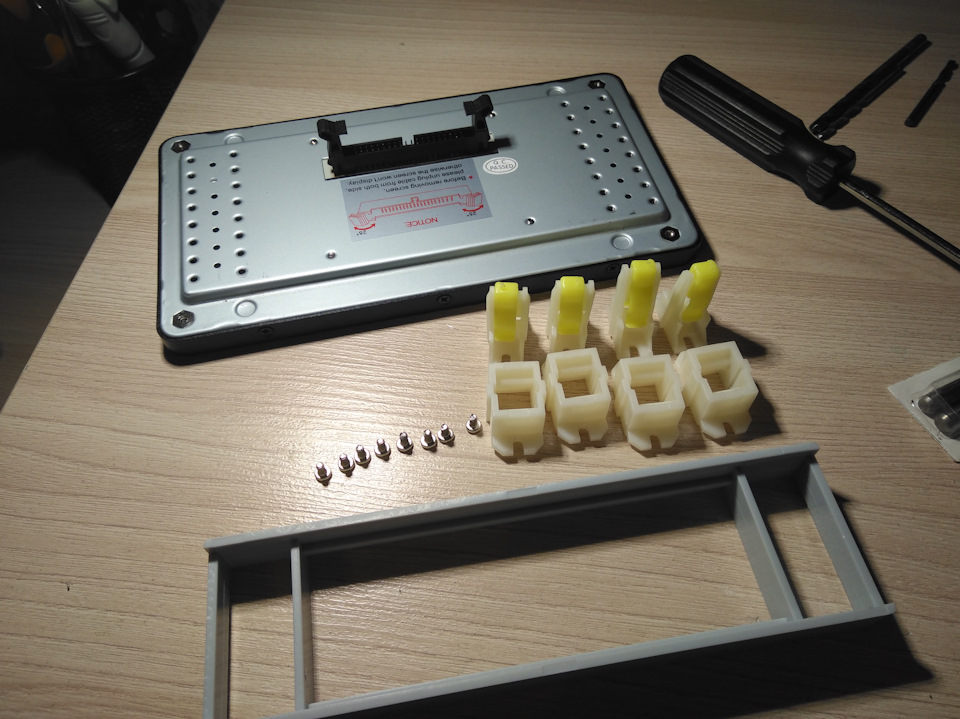

Далее снимаем весь штатный крепеж с дисплея (штатно он защёлкивается на туше магнитолы)

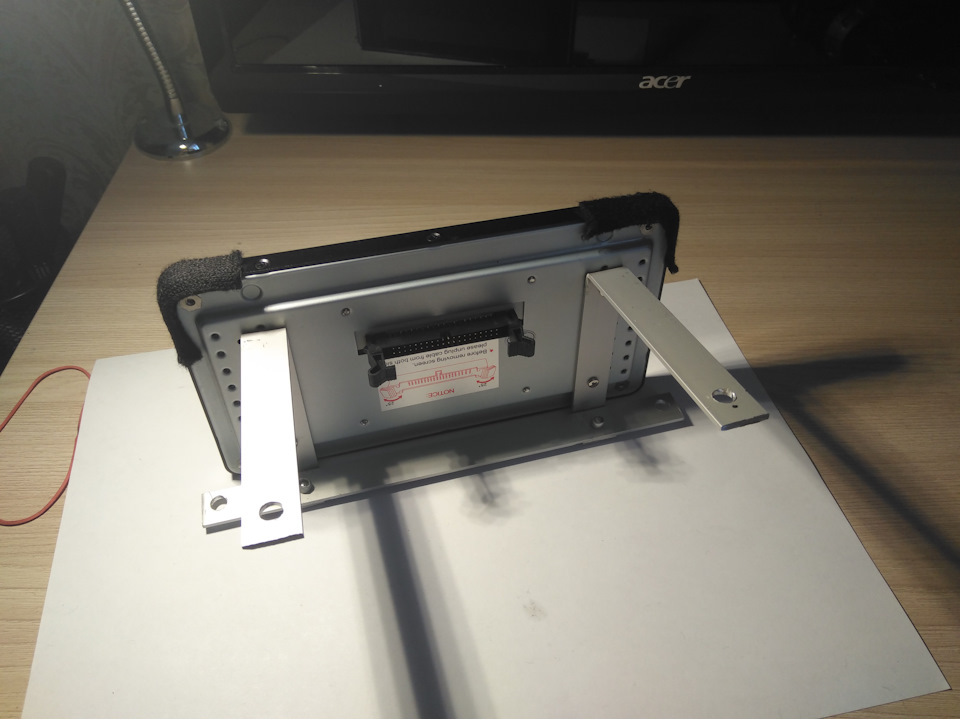

Из плоских алюминиевых планок изготовил кронштейн для крепления дисплея:

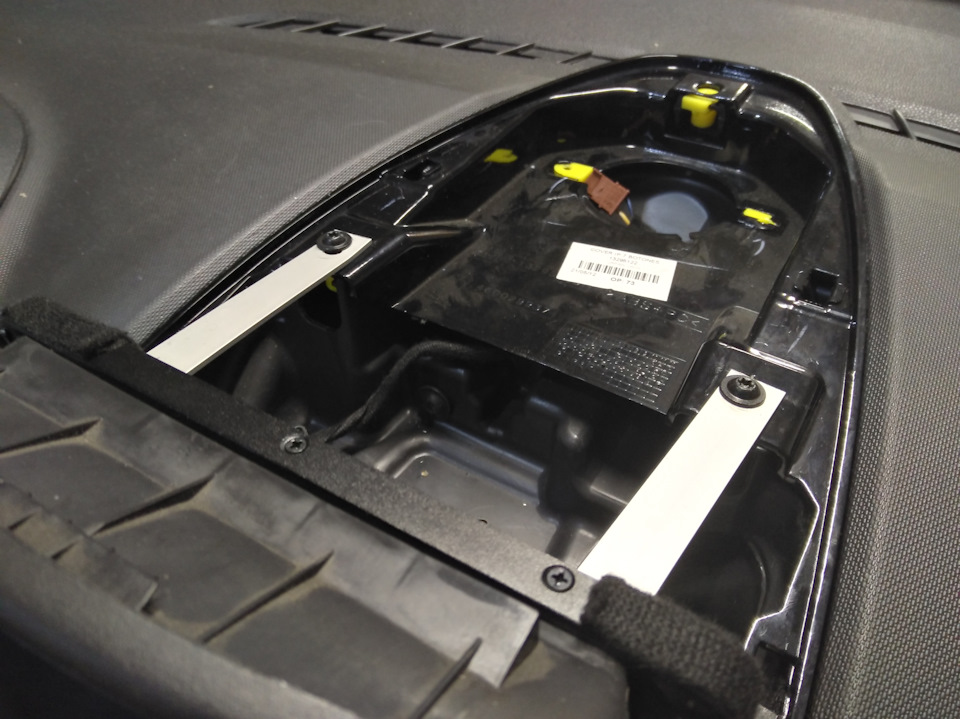

Крепится кронштейн к корпусу в родные отверстия родными болтиками:
Сам кронштейн изготовлен таким образом, чтобы крепление происходило в штатные места, где ранее крепился родной дисплей автомобиля:

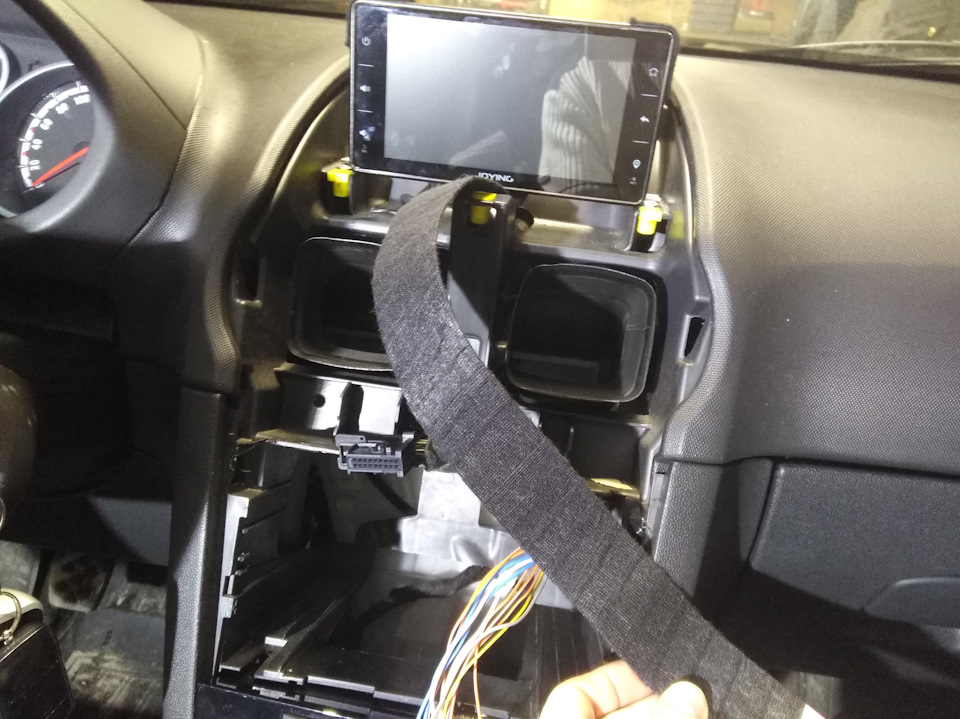

Шлейф обернул в изоленту TESA для жгутовки, можно воспользоваться маделином. Главное аккуратно проложить его внутри торпедо:

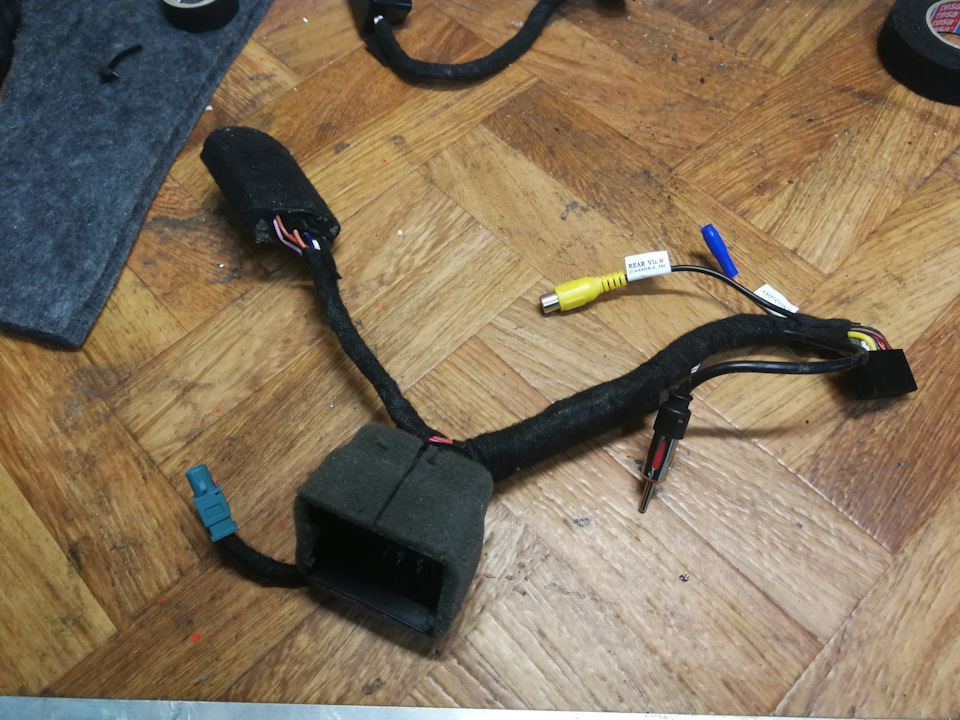

Подключить можно с помощью OEM-переходников в штатную косу, в ней же сразу присутствует адаптер кнопок руля:
Учитывая, что штатная магнитола становится бесполезной, её можно выкинуть, а тушку андройда поместить в освободившейся нише:

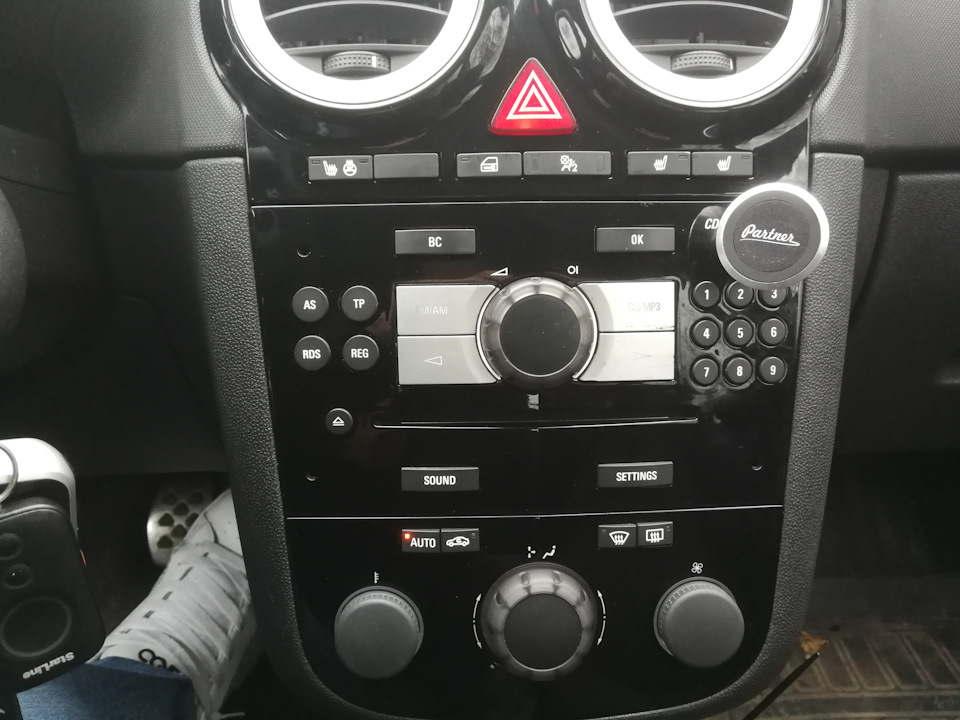

Оставлять открытой нишу конечно не стоит, поэтому её я закрыл панелью от штатной магнитолы, реализовав только подсветку в ней. При желании можно распаять резистивным методом все кнопки на панели и использовать для управления новой магнитолой, но по большому счёту это лишнее, ведь отлично работают кнопки на руле:

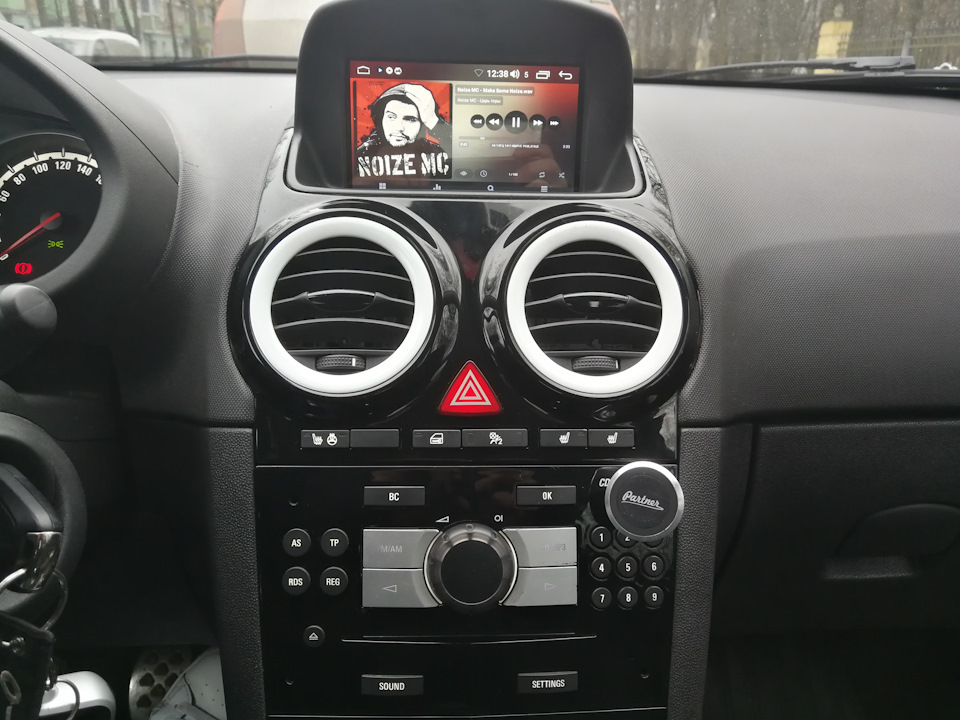

Вот и всё! Невзрачный монохромный дисплей обрёл краски и богатый функционал:

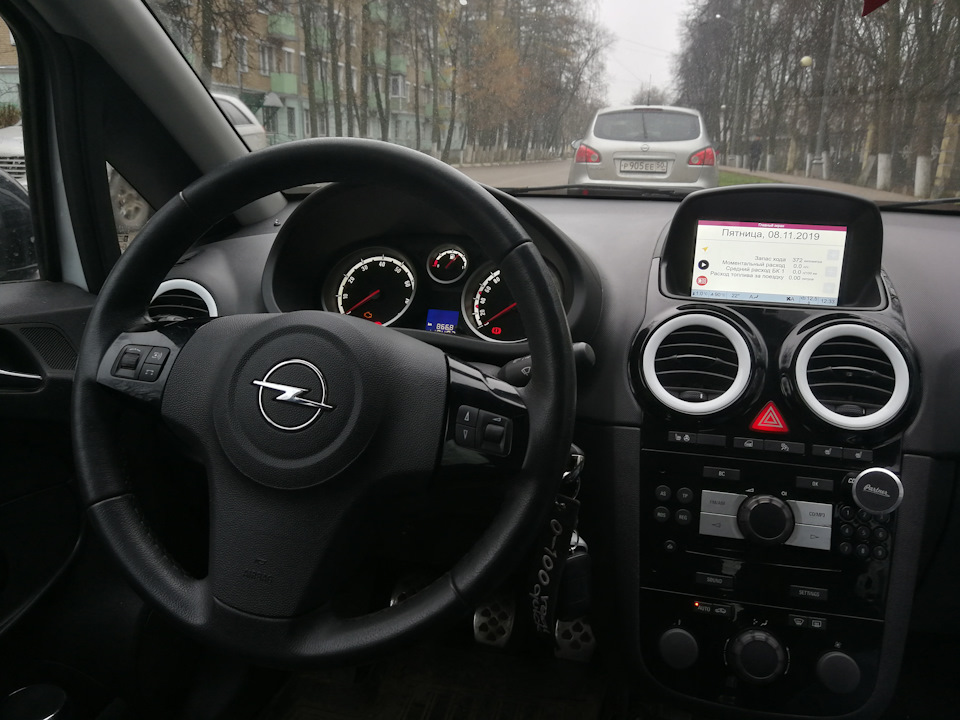

При этом интерьер автомобиля остался в исходном заводском виде и ни один наркоман ни о чём не догадается:
В моём случае подключен специальный адаптер для OPEL, который выводит на экран показания климатической системы и многие другие параметры, что еще больше расширяет функционал ГУ. Если вы не завязаны на климат-контроль, можно подключить OBDII-адаптер.
Вот такая незамысловатая на первый взгляд установка, тут осветил основные моменты, но более подробно можно найти в блоге авто. На видео можно увидеть наглядно как это всё реализовано:
Спасибо за внимание, надеюсь было интересно!
Видеоплеер, IPTV, Youtube в Android Auto без ROOT
ДИСКЛЕЙМЕР:
Друзья, смотреть видео в дороге не безопасно. Я это делал в первую очередь для детей, по этому не надо мне писать в комментарии что смотреть надо на дорогу а не в телевизор. Спасибо
UPD 04.12.21
На последней версии АА 7.1.**** и андроид 12 наблюдаются сбои в работе фермата. Приложение не запускается на ГУ.
Всем привет.
Небольшая инструкция как расширить функционал вашего смартфона на Андроид авто без ROOT.
Теперь можно смотреть онлайн IPTV, youtube, фильмы или музыку с телефона на экране ГУ. Работает это все на удивление прилично и без каких либо значительных глюков.
Понадобятся нам всего два приложения. KingInstaller и Fermata (Все ссылки внизу.)
Качаем оба приложения на телефон.
Устанавливаем только asking.apk
Далее заходим в приложение KingInstaller. Даем ему все разрешения.
Указываем местоположение файла fermata.apk и нажимаем INSTALL AS KING
У меня не сработал способ выбрать файл через кнопку SELECT FILE по этому указал путь вручную
Предварительно установите в телефон ES проводник.
После этого у вас в телефоне появится приложение Fermata Auto, с помощью которого мы и будем смотреть видео.
Заходим в него на телефоне и настраиваем.
Выбираем Контент, указываем путь на папку в которой будут находиться ваши видео
Во вкладке ТВ указываем название плейлиста, ссылку на плейлист что бы началась с http:// (будет ниже), обязательно заходим в Настройки соединения и указываем UserAgent (любые латинские буквы пишем в это поле). После этого в правом верхнем углу нажимаем галку.
С Youtube тоже самое, по сути это веб версия сайта youtube.
Ну собственное и все, идем в машину проверять. В Android Auto выбираем приложение Fermata Auto
