Мобильное цифровое ТВ на ноутбуке, планшете, смартфоне через USB.
Добрый день, коллеги!
Цифровым телевидением сегодня никого не удивишь. Однако, кабельное или спутниковое ТВ имеют серьезный недостаток — они, как правило, не мобильны, пользователю необходим доступ или к кабелю, или к спутниковой антенне-тарелке и ресиверу. Но с повсеместным внедрением цифрового эфирного телевидения стандарта DVB-T2, появилась возможность смотреть телепередачи в хорошем цифровом качестве не только дома или на даче, а практически везде, где есть уверенный прием ТВ сигнала — в автомобиле, на работе, на природе или во время пешей прогулки.
Для этого существуют миниатюрные ТВ тюнеры DVB-T2 с выходом USB, позволяющие превратить компьютер, ноутбук, планшет и даже смартфон в полноценный цифровой телевизор. Расскажу об одном из таких устройств, которое я приобрел для себя. Это ТВ тюнер Geniatech MyGica T230 DVB-T2 USB, который я использую для просмотра телепередач на ноутбуке и планшете (фото 1).

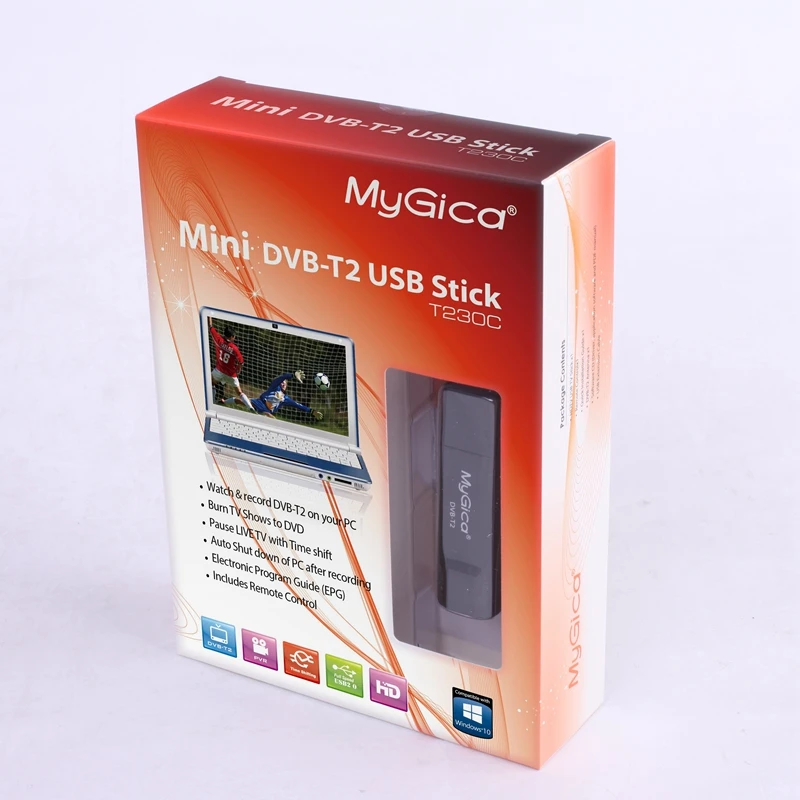

Устройство поставляется в картонной коробке с прозрачной пластиковой вставкой (фото 2).

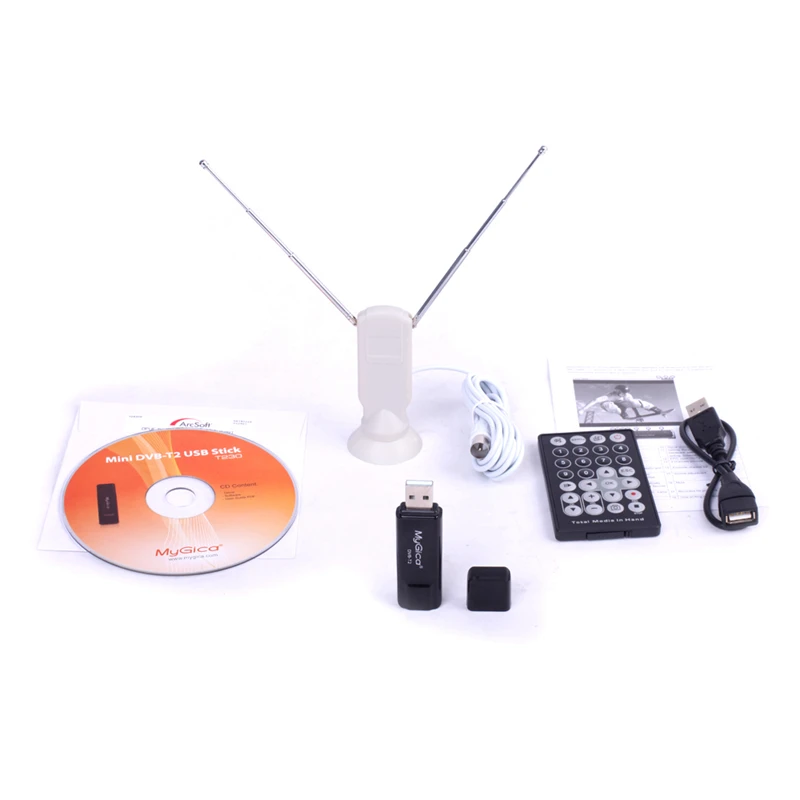

В комплект поставки входят (фото 3):
— ТВ тюнер

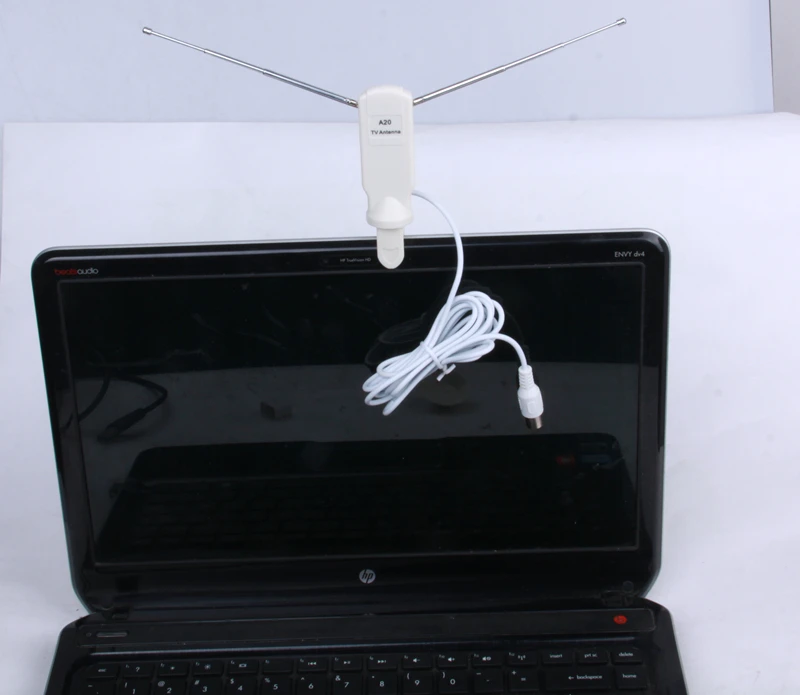

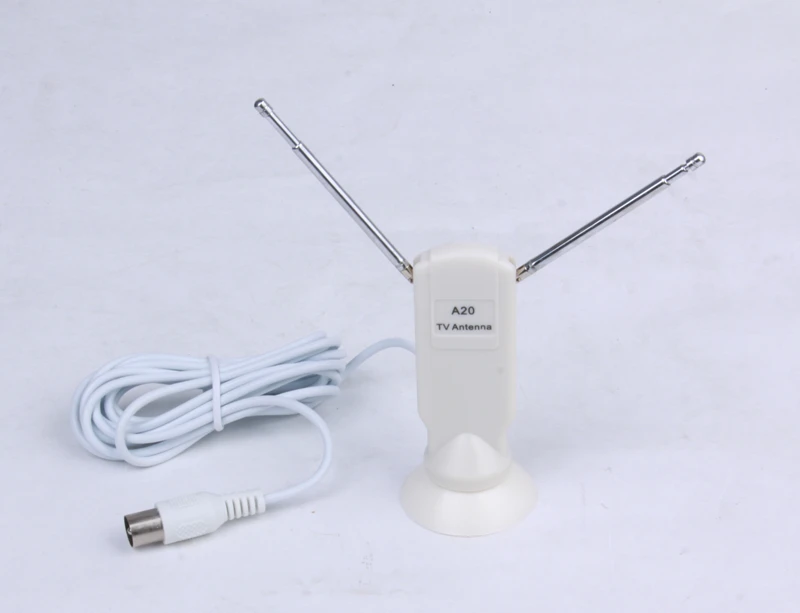

— Антенна и крепеж (присоска + клипса)
— ИК пульт дистранционного управления
— Кабель-удлинитель USB-USB

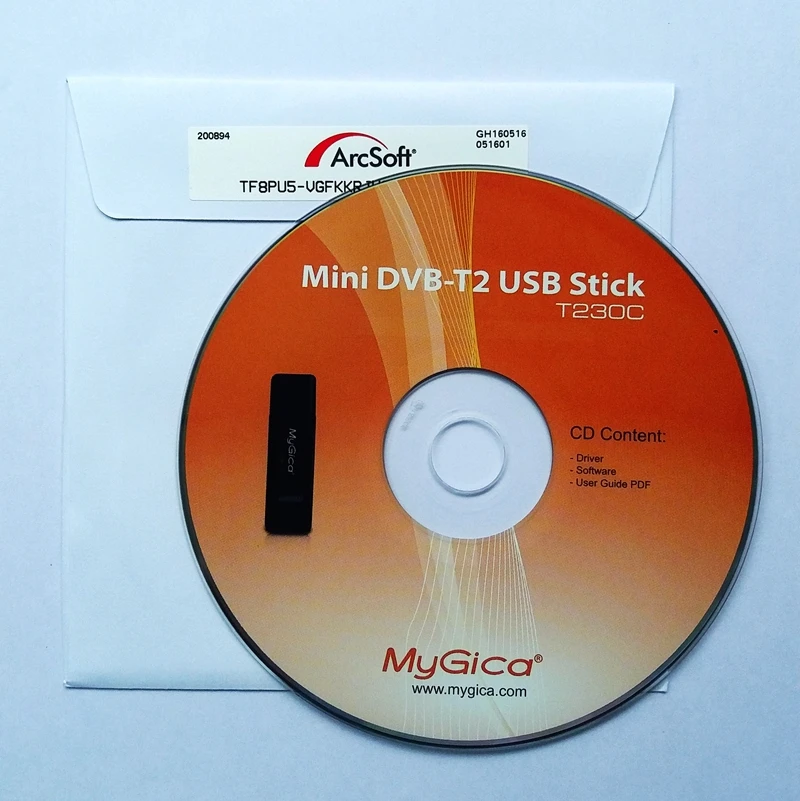

— Компакт-диск с программным обеспечением (драйверы + программа для просмотра ТВ)
— Краткое руководство по установке

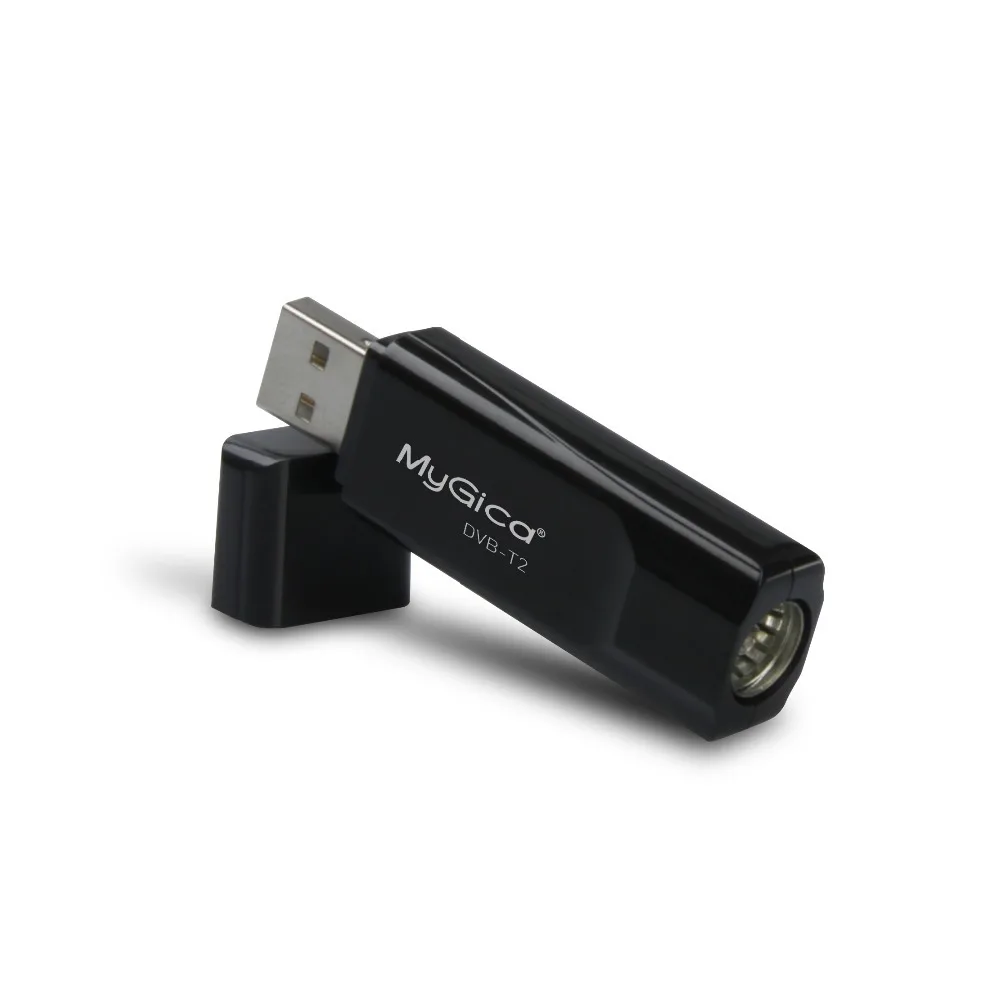

Тюнер размером с обычную флешку, около 65 мм в длину (фото 4):
С торца устройства расположен стандартный телевизионный разъем для подключения антенны (фото 5):
В комплекте небольшой аккуратный пульт ДУ с питанием от стандартного элемента CR2025 (фото 6):
Приемник ИК сигнала для работы с пультом ДУ расположен с другого торца устройства (фото 7). Точно направлять пульт нет необходимости, приемник ловит и отраженный сигнал.
Установка устройства на компьютер или ноутбук очень простая. У меня ноутбук на Windows 10. Подключаем тюнер к USB, затем с идущего в комплекте CD устанавливаем драйверы и программу для просмотра ArcSoft TotalMedia. Программа лицензионная, есть уникальный ключ для авторизации. После установки запускаем программу (фото 8):
Подключаем антенну, производим поиск каналов. В нашем регионе действуют два эфирных цифровых мультиплекса стандарта DVB-T2, то есть можно просматривать до 20 цифровых ТВ каналов. Установив антенну на стол рядом с ноутбуком, удалось поймать только 10 каналов. Переставил антенну поближе к окну, на подоконник, после чего поймал все 20 цифровых ТВ каналов + 3 радио (фото 9-12):
На рынке существует большой выбор моделей специализированных автомобильных DVB-T2 тюнеров, использующих дисплей штатного ГУ в качестве монитора, а также автомобильных телевизоров с поддержкой DVB-T2. Общий недостаток у них один – дисплей. По сравнению с экранами современных планшетов и смартфонов, экраны ГУ и автотелевизоров имеют более низкое разрешение, более узкие углы обзора, старые технологии матриц (TN-TFT по сравнению с IPS и AMOLED) и соответственно худшую цветопередачу, контраст и насыщенность цветов. Мой обзор будет о том, как адаптировать уже имеющееся решение — DVB-T2 USB OTG тюнер Geniatech PT360 — под новую, автомобильную область применения с выводом картинки на превосходный дисплей смартфона Nexus 6P (5.7” AMOLED, разрешение 2560×1440, 518 ppi), а также обеспечить внешнее питание тюнера.
Конечный результат выглядит так:
Смартфон ставится в держатель на козырьке панели приборов. Обзору не мешает. При подключении OTG кабеля к смартфону автоматически начинается показ телепередач. При отключении кабеля тюнер со всей обвязкой полностью обесточивается.
Для выполнения этого проекта я использовал следующие компоненты, купленные в разное время на Aliexpress и оффлайн:
MyGica PT360 может работать также и с другими устройствами с поддержкой OTG. Перечень устройств, совместимых с MyGica PT360 см. на странице продавца
MyGica PT360 является аналогом USB ТВ-тюнера MyGica T230, поэтому неофициально может работать не только с Android, но и с Windows и Linux. Для работы с Windows необходимо установить драйвера и ПО, идущее в комплекте с MyGica T230, см. ссылку на тему по Geniatech PT360 на 4pda ниже
4. 5 В реле Songle (оффлайн за 50р)
Основные характеристики
Перед описанием процесса сборки обвязки тюнера и установки собранного модуля в автомобиль хотел бы сделать несколько замечаний.
Первое. Поскольку тюнер PT360 представляет собой весьма прожорливое устройство с током потребления порядка 500 мА, он довольно быстро способен высосать аккумулятор подключенного к нему телефона. С учетом этого необходима схема подачи внешнего питания на тюнер. 2 последние позиции из списка выше и являются ее элементами.
И третье. Качество приема ТВ в автомобиле (в стоящем, и тем более в движущемся) зависит главным образом от 3-х факторов: рельефа местности, типа антенны и количества чипов ресивера в ТВ тюнере. Тема эта очень обширная и ее раскрытие в рамки данного обзора не входит. Понятно, что антенна (если она одна) должна быть всенаправленной, т.е. иметь круговую диаграмму направленности в горизонтальной плоскости. Наличие антенного усилителя полезно при дальних поездках вдали от телевышек, а в условиях города скорее вредит. Что касается количества чипов ресивера в ТВ тюнере, их может быть 1, 2 или 4. И соответствующее им количество антенн, которые устанавливаются с разных сторон автомобиля. 4-х чиповый тюнер динамически анализирует качество сигнала каждого из 4-х чипов ресивера и выбирает лучший в текущий момент для дальнейшей обработки. Если стабильный прием ТВ при движении автомобиля для Вас критичен, можно посмотреть на такой тюнер, в качестве примера.
Сборка и установка
Нарисовал схему подключения используя Splan.
Разместил компоненты на перфорированной стальной пластине из строительного маркета. Реле и фильтр приклеил на двусторонний автомобильный скотч. Для подключения к бортовой сети авто использовал шнур питания с ферритовым фильтром от ноутбучной зарядки.
Диод Шоттки 1N5819. Взял из ненужной зарядки для мобильника. Его характеристики под
Для отвода тепла на пластину наклеил на обратную сторону платы DC/DC преобразователя термоинтерфейс из старого DVD привода.
Оставшееся место по хорошей доброй традиции заклеил синей изолентой
На корпус тюнера также наклеил терможвачку, при работе греется он достаточно сильно.
Пробная сборка, проверка
Ставлю стяжки, заливаю термоклеем, еще раз проверяю
В машине снимаю боковую пластиковую панель, устанавливаю сборку под болт. Протягиваю провода и креплю стяжками.
Ставлю панель обратно
Телефон ставится в держатель на козырьке панели приборов. Выглядит он так.
Держатель Ppyple Dash-N5, корейского производства – отзывы
Брал в Юлмарте в декабре 2014 г. Крепление к панели очень надежное, за полтора года ни разу не отвалился. Для устранения вибраций нижнюю часть рамки приклеил к козырьку на двусторонний автомобильный скотч.
Комплектная телескопическая антенна закреплена на лобовом стекле за зеркалом. Обзору не мешает.
Вид на телефон с водительского места
Заключение
Geniatech PT360 живет у меня в автомобиле с января 2015 г. Использовал его с смартфонами Galaxy Nexus, Nexus 4 (ставил патч для активации OTG), Nexus 5 и Nexus 6P. Ни в жару, ни в морозы проблем с ним не имел. На комплектную телескопическую антенну, закрепленную на лобовом стекле, можно стабильно смотреть все 2 мультиплекса (20 каналов + радио) в стоящем автомобиле и в движении в пробках на скорости до примерно 20 км/ч. Если быстрее, обычно бывает пропадание / зависание картинки. Прием автоматически возобновляется при снижении скорости. Тем не менее, в городе, в пределах прямой видимости телевышки я нормально принимал передачи на комплектную антенну при скорости до 80 км/ч (быстрее по городу не езжу из-за штрафов за превышение). Но это лишь исключение, подтверждающее правило. В припаркованном авто проблем с приемом DVB-T2 у Geniatech не возникает (за исключением некоторых дворов-колодцев, подземных парковок и тому подобных мест).
Дисплей смартфона Nexus 6P (5.7” AMOLED, разрешение 2560×1440, плотность пикселей 518 ppi) обеспечивает яркую, насыщенную, четкую ТВ картинку с отличной цветопередачей. А фронтальные стереодинамики смартфона Nexus 6P, направленные на водителя, выдают качественный и громкий звук, не заглушаемый шумом движения даже при опущенных стеклах и плотном трафике.
Приведенные в теме изображения на экране смартфона являются лишь иллюстрацией возможностей тюнера и дисплея смартфона и ни в коей мере не отражают политических взглядов топикстартера либо какой-либо явной или неявной пророссийской пропаганды. Равно как топикстартер физически не может принять передачи НЕ российских каналов на обозреваемое устройство, поскольку топикстартер живет в РФ и НЕ российских каналов в составе 2-х российских мультиплексов просто нет.
Этот обзор — чистый DIY. О том, как:
а) из нескольких компонентов и одного законченного продукта (тюнер) синтезировать новый продукт, обладающей добавленной функциональностью (внешнее питание тюнера, возможность работы от ≥12 В)
б) интегрировать полученный новый продукт в целевое устройство (автомобиль), максимально обеспечив соответствие продукта требованиям целевой области применения (температурный диапазон эксплуатации и виброустойчивость).
DVB-T/DVB-T2 тюнер для устройства под управлением Андроид
Входной сигнал: 75 Ом антенна
Поддерживаемые частоты: 48.25
863.25 MHz
Полная совместимость с DVB-T2 EN302 755 и с DVB-T EN300 744
2K to 8K размер FFT
Перфорированный код: 1/2, 2/3, 3/4, 4/5, 5/6 & 7/8
Ширина диапазонов: 1.7/5/6/7/8/10MHz
Демультилексирование
Max No. Section filtering: 32PIDS
Декодер: Программный
Запись потока: PES & TS
Формат записи видео Video Format: MPEG2 MP & ML / H.264, аудио MPEG2 Audio Layer I & II / AAC
Системные требования:
Android выше 4.0 ниже 5.0 (последняя версия PadTV работает на Android 5 по информации с 4pda)
Наличие порта OTG
1 ГГц процессор или более быстрый
Отмечу, что не все устройства поддерживаются, вернее не все процессоры. Для того, чтобы узнать поддерживается ли ваше, заходим в Google Play на страницу приложения PadTV HD. Если есть возможность установки, значит и поддержка есть. У меня заработал на процессорах RK3288, RK3188 и RK3066, на MTK6592 нет.
Пару слов о качестве материалов — пластик добротный, практически без запаха, резина у антенн тоже без запаха, мягкая и прочная. Сами телескопические антенны хотя и малого размера, но вместе с тем довольно жёсткие и прочные, заусенец нет. Присоска антенны крепится надёжно только к гладким поверхностям, типа стекло или глянцевый пластик. К столу не захотела.
Теперь перейдем непосредственно к работе. Тестировал работу на обозреваемом мной ранее планшете Pipo P7, в принципе для него тюнер и покупался. Для работы тюнера необходимо скачать из маркета программу Pad TV HD
Вставляем тюнер в OTG порт, запускаем программу, сразу предлагает выбрать страну и начать сканирование каналов. Выбираем Беларусь и жмём «Старт».
Итого нашло 31 канал. Отмечу, что часть из них DVB-T, часть DVB-T2, но разделение по типу вещания никак не указывается в списке каналов. Коммерческие каналы находит, они есть в списке, но не воспроизводит, т.к. нет возможности использования смарт карт.
Меню программы очень простое и интуитивно понятное — слева управление каналами и соотношением сторон (16:9, 16:10, 4:3 и растянуть), справа настройки и запись трансляций. Громкость регулируется как в большинстве Андроид плееров — провести по экрану пальцем снизу вверх для увеличения, или же сверху вниз для уменьшения. Меню вызывается тапом по экрану и скрывается через пару секунд отсутствия прикосновений к экрану.
Список каналов вызываем кликом пиктограммы TV. Он состоит из двух списков «Телеканалы» и «Любимые». В любимые можно добавлять свои каналы из списка «Телепрограммы» кликнув по значку сердечка с плюсом, под названием канала появляется сердечко и он отображается в списке «Любимые». Каналы из списка «Любимые» переключаются обычным листанием экрана.
Про зеленую полосу справа, её можно убрать нажав нижнюю пиктограмму в меню справа.
Коротко о возможности записи. Просто тапаем на значок камеры с красной точкой, начинается запись. Снова на него, запись останавливается. При записи в верхнем правом углу появляется значок камеры и таймер записи. Никаких тормозов во время записи нет, минута записи SD канала занимает около 20 Мб. Настроек формата записи нет никаких. Список записей смотрим тапая пиктограмму с камерой в меню справа.
Просмотр программы передач вызываем тапом по пиктограмме EPG в левом меню. Список телепередач удобно организован по дням недели. Почему-то у меня только телепрограмма на сегодня и на завтра есть, видимо связано с поставщиком ТВ.
О качестве приёма могу сказать следующее — уверенно ловит только на комплектную выносную антенну с 2мя телескопическими, с маленькой и резиновой антеннами возможны фризы и рассыпание на квадраты. Поэтому использую тюнер только с выносной антенной, во избежание некачественного приёма. Также в Бресте словил только белорусские каналы, ни одного польского, в то время как на внешнедомовую антенну можно и польские словить. Думаю через переходник можно и внешнюю антенну подключить, но смысла в этом не вижу. Разъем для антенны на тюнере похож на MCX, скорее всего это он и есть.
После примерно одного часа работы температура тюнера была 49.5 градусов. В целом не особо-то и горячий. Потребление тока замерить не удалось, хотя и пытался через доктор с microUSB.
Сейчас тюнер стоит вместе с планшетом под рабочим компьютером вот так, антенну закрепил на роутере.
Впечатления в целом положительные, всё работает, не глючит. Маленький сам и антенны маленькие. Заявляют, что возможна работа на Windows и IOS, но проверить это нет возможности. На 4pda есть тема по оригиналу, но честно особо не читал, и так всё работает, просто приведу ссылку 4pda.ru/forum/index.php?showtopic=569783
По традиции плюсы и минусы:
+ цена
+ работа на Android без тормозов
+ удобное меню программы
— платные каналы не поддерживаются
— две из трёх комплектных антенн откровенно слабоваты
ну и ещё одна традиция под спойлером,
Алиэкспресс на русском
USB ТВ-тюнер GENIATECH MyGica, DVB-T2 T230C, T2, DVB-T, HD ТВ с лицензией для России, Таиланда, Колумбии, Европы, Win10, DVB-C

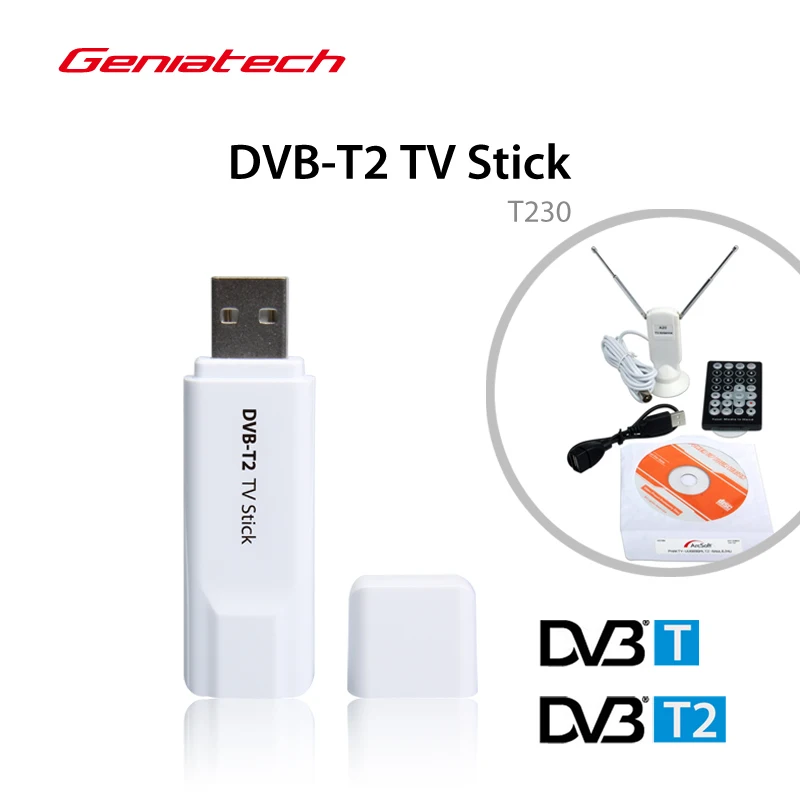

DVB-T2 Freeview HDTV USB Stick T230
ТВ-приставка MyGica T230C USB DVB-T2-это цифровой USB-приставка с размером ручки. Вы можете смотреть и записывать DVB-T2
Телевизор на ПК или ноутбуке. Благодаря элегантному и компактному дизайну Вы сможете легко и весело путешествовать. Вы можете наслаждаться
MyGica T230C развлечение, когда вам нравится и куда бы вы ни отправились!
Запланированная запись с электронным программным руководством (EPG)
Не помните время вашего любимого шоу? Не помните также канал? Просто выберите программы, которые вы
Хотели бы записать из EPG: экономит ваше время и энергию, чтобы найти его.
. Наслаждайтесь технологией DVB-T2/T на вашем ПК!
. Смотрите и записывайте Оригинальное цифровое качество на вашем ПК!
. Маленький и компактный размер, легко носить с собой!
. Программное обеспечение TotalMedia 3,5: превратит ваш компьютер в полный цифровой видеорегистратор
. Смотреть телевизор в полноэкранном или масштабируемом окне
. Используйте переключение времени для паузы и перемотки живого телевизора
. Запись ваших любимых шоу или расписание будущих записей
. Windows XP/Vista/7/8/Windows10 (по Geniatech Software)
. Требуемая поддержка HiDTV и Total Media3.5
. ОС Android 4,1 или выше ( Подходит только для компании Geniatech Android Box и прошивки)
. Пульт дистанционного управления (без батареи CR2025)
. CD-диск программного обеспечения (включая руководство пользователя в формате PDF)С авторизованной лицензией программного обеспечения
Лицензия находится на обратной стороне пакета >
Вопрос по частоте (часто задаваемые вопросы)
1. Не может блокировать какой-либо программный канал при автоматическом сканировании.
1. Пожалуйста, проверьте, есть ли программа широкого литья DVBT в вашем регионе;
2. Пожалуйста, проверьте, слишком ли слабый сигнал, попробуйте перемещать антенну и повторно отсканировать, лучше перемещать антенну возле окна.
3. Пожалуйста, проверьте Подключение антенны и плотно
4. Пожалуйста, проверьте правильную страну на странице функции сканирования программного обеспечения.
5. Пожалуйста, попробуйте использовать наружную антенну и отсканировать еще раз.
2. Я нахожу некоторые каналы, но на этот раз я получаю меньше каналов, чем в прошлый раз
1. Возможно, вы перемещаете положение или угол антенны, попробуйте найти лучшее положение и сохранить антенну вертикальной
2. Погода также может повлиять на качество сигнала, если погода сегодня плохая, это причина
3. В некоторых новых областях вещания start DVBT, поставщик вещания DVBT, может менять свою мощность вещания изо дня в день, попробуйте найти лучшую силу питания.
4. Если вы поставите банку колы на антенну, это сделает сигнал слабым, пожалуйста, Отодвиньте их.
3. Когда я смотрю программы, экран вычеркнут, когда играю или замерзаю на первом изображении.
К сожалению, вы находитесь в состоянии слабого сигнала. Вы можете видеть это из желтого света на верхней части DVB-T TV STICK. Причина такая же, как и вопрос 2.
