FAQ Простой программатор для AVR COM-порт
Но для его прошивки нужен простенький программатор чтобы прошить Atmega8
himiks делал LPT программатор
Но в связи с тем что что ЛПТ Порт уже редкость(хотя у меня он есть) я решил сделать COM программатор
Полазив в интернете наткнулся на данную статью
Программатор Громова

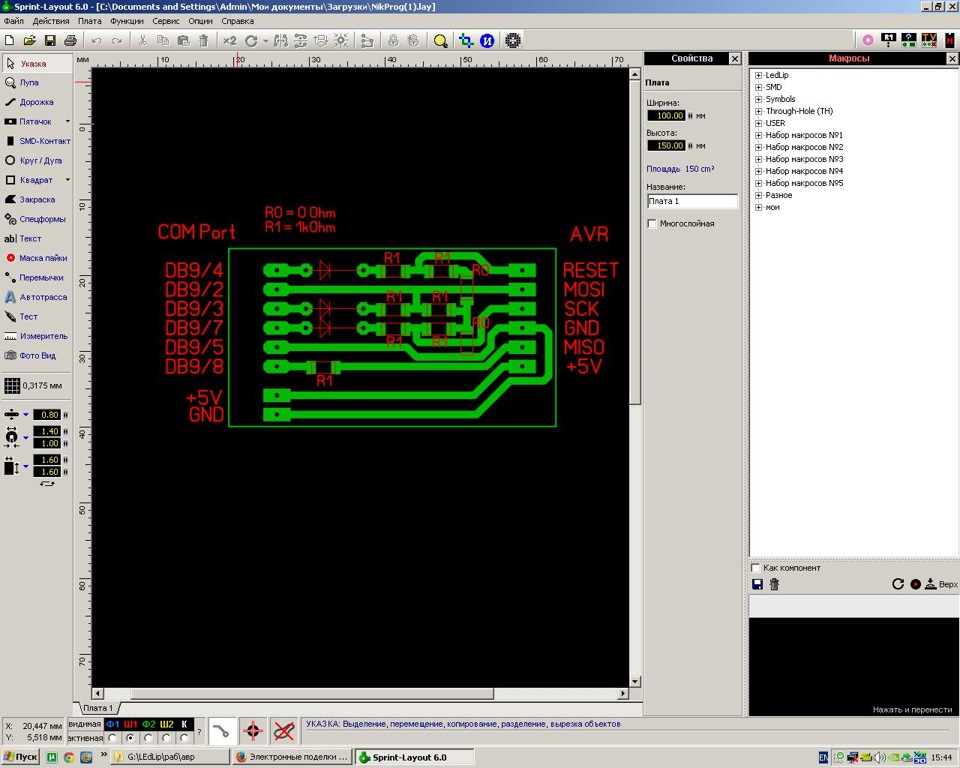

Файл печатки программатора по ссылке в формате Lay

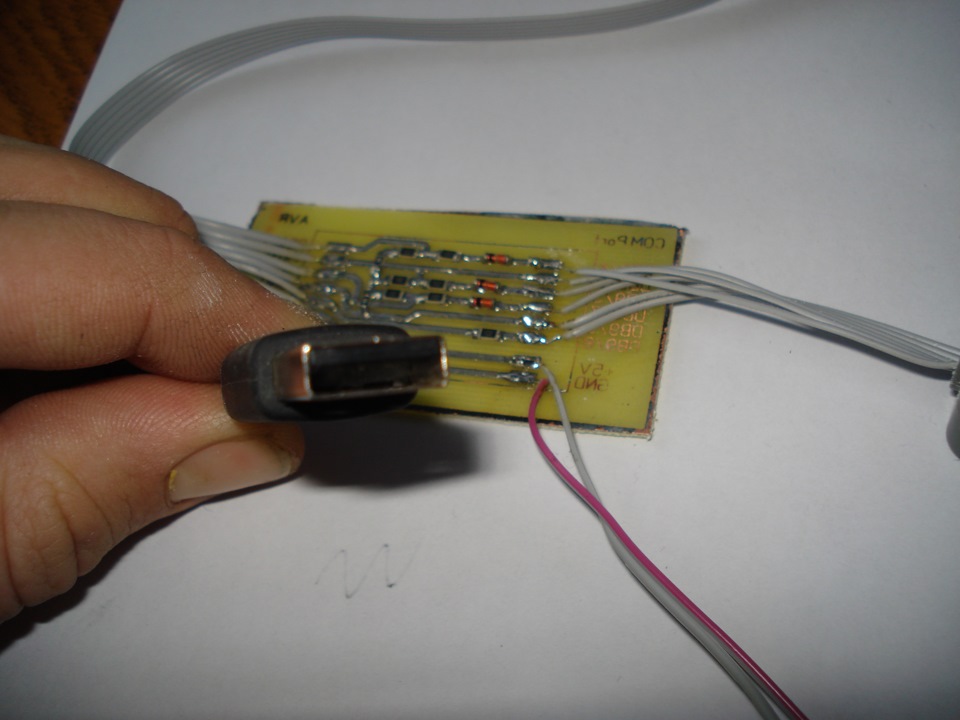

питание взял с USB порта
связывает программатор с СОМ портом разъём DB-9-F

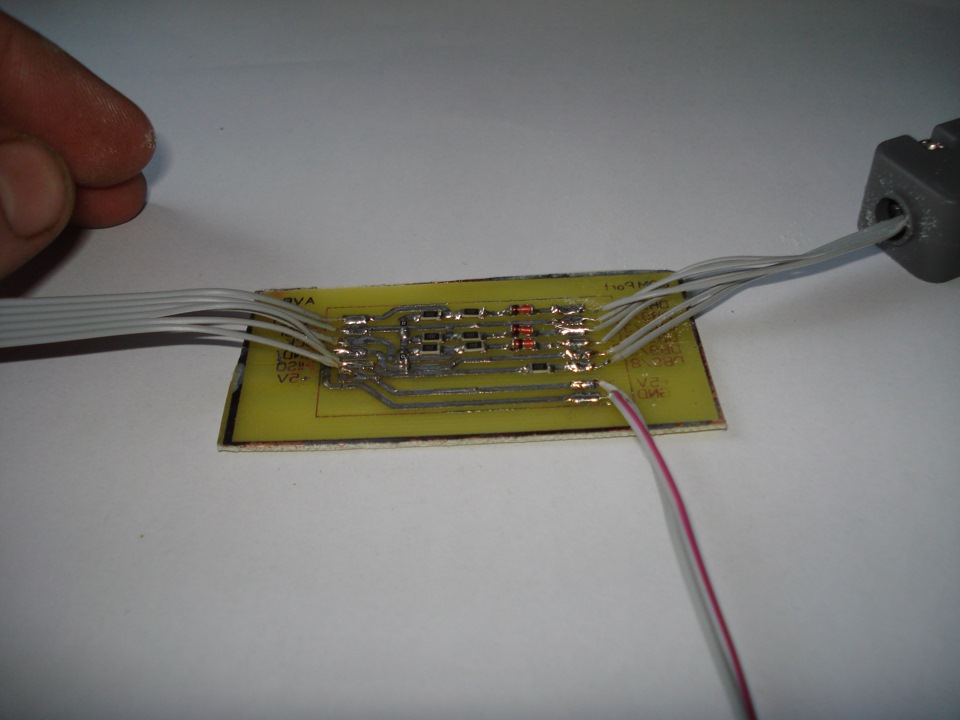

Печатную плату изготовил на односторонним 1мм текстолите

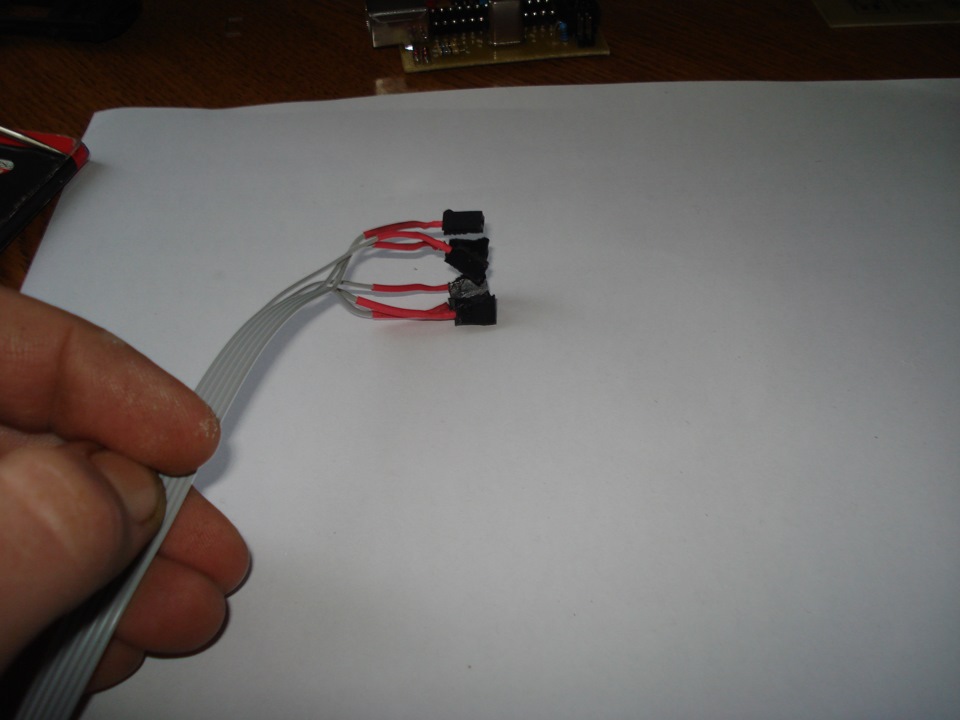

для подсоединения программатора к отладочной плате использовал штырьки PLS

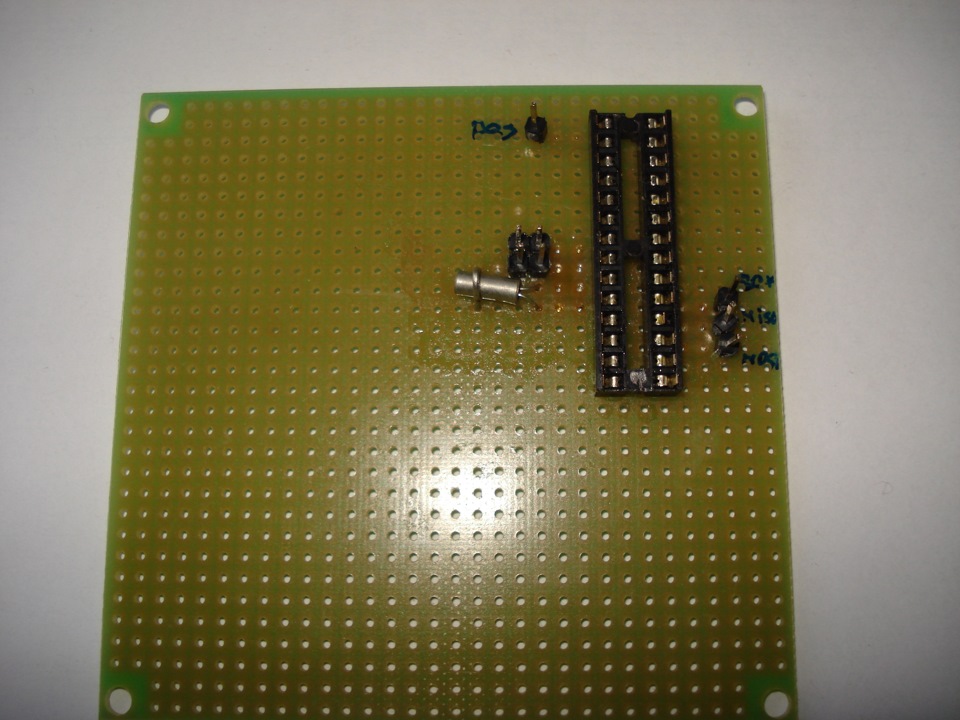

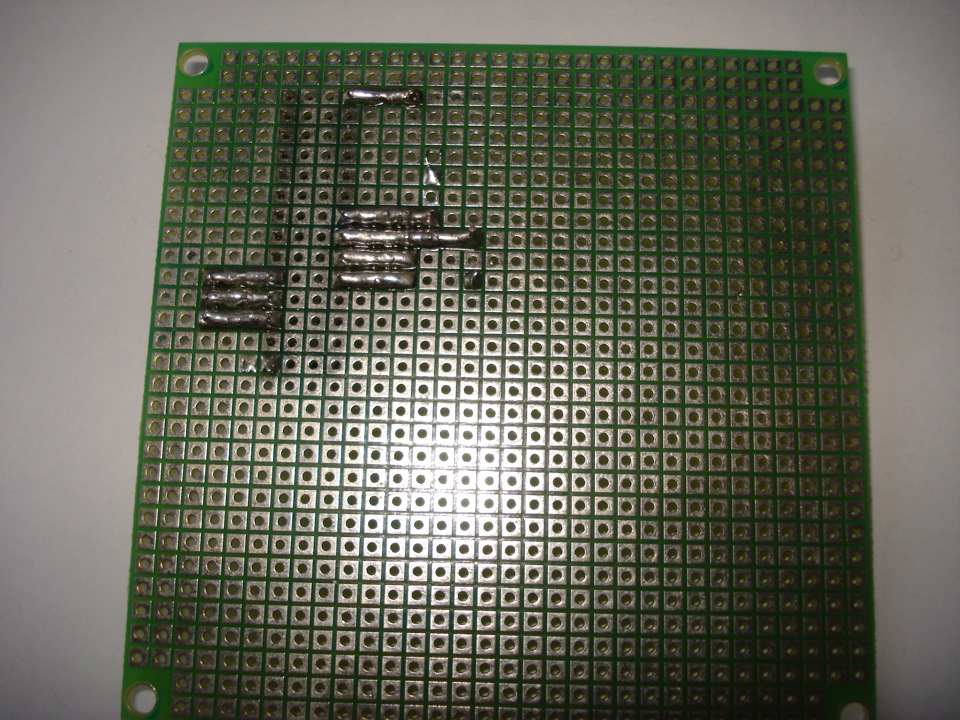

Для того чтобы прошить Atmega8 понадобилась отладочная плата
Информацию по её изготовлению черпал тут
Программатор полностью работоспособен

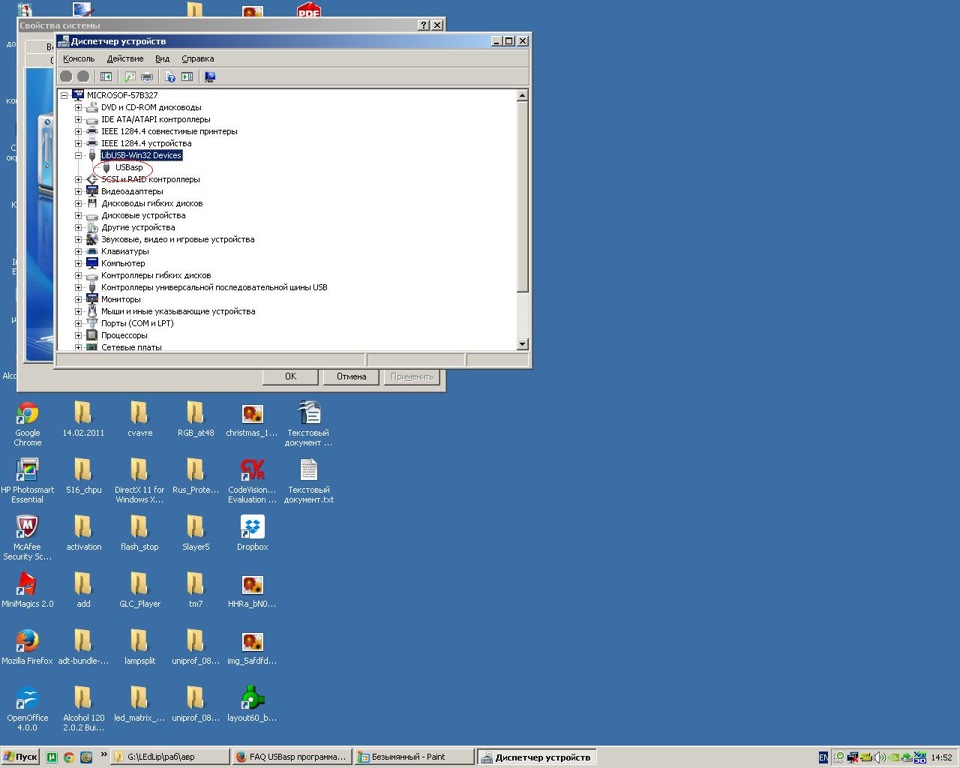

Так как USBasp заработал
Наша страница на DRIVE2:
Комментарии 36
Не получается че-то. Собрал все. Проверил несколько раз. Все по схеме. Запускаю унипроф. Пишет «Что-то не ладно с Lpt, код=2; проверьте наличие файла LPTWDMIO.SYS в каталоге uniprof!»
но контроллеров там не мало
какая прога ужасная китайская
его через ком порт программатором Громова можно прошить, вот сейчас плату травлю для этой цели. а то 5 баксов жалко
даже не могу сказать, не пробывал
Не будет. Но если USB COM на FTDI то можно прошить прямо им. Гугли ftbb программатор.
Спасибо за отклик. Я уже с usbisp разобрался
а что с ним было, у меня не видит контроллеры, пишет что не может частоту установить
Да пробовал его подружить со стандартным софтом, он не хотел. Оказалось, что он работает только с progisp. Это китайская программа
ну вроде народ его со всеми прогами использует, его прошивать надо под последнюю прошивку
это знаю. пока просто 2ого программатора нету
У меня работает с таким: Prolific USB-to-Serial Comm Port
на самой верхней фотографии панелька впаяна неправильно )
А я себе собрал для Билдера USB програматоры, Один на основе FT232, а второй на более дешовой CH340. Пользуюсь ими довольно давно, проблем не испытываю.
А от резисторов с диодами отказался сразу же как сделал первый USB програматор.
Но я делал платку так, чтоб она в корпус разъёма помещалась.
И дам один совет, провода делайте как можно короче! Избавитесь в будущем от кучи проблем!
На CH340 схемку скинь.
Я досе Громовым шью:). Надо тоже на что то посовременей перейти.
Делаем COM программатор для AVR микроконтроллеров.
Еще одним несложным, в плане изготовления, является COM программатор. При условии использования альтернативного режима COM порта Bitbang, отпадает необходимость в преобразовании интерфейса RS232 COM порта в SPI, необходимый для программирования. Остается только привести уровни сигналов COM порта (-12В, +12В) к необходимым (0, +5В). Это и делает
схема COM программатора для AVR микроконтроллеров:
Данная схема программатора достаточно распространена и известна как программатор Громова. Название пошло от автора программы Algorithm Builder Геннадия Громова, который и предложил такую схему.
Чтобы собрать программатор Громова нам нужно следующее:
Диоды КД522, КД510, 1N4148 или им подобные. Резисторы можно использовать любые, какие найдете. В качестве шлейфа можно использовать IDE шлейф. При подключении шлейфа, для более устойчивой работы программатора, каждый «сигнальный» провод должен чередоваться с «земляным» проводом. Это позволит уменьшить уровень помех наводимых в линиях и за счет этого увеличить длину программирующего провода. Длина шлейфа должна быть в пределах 50 см. Еще нужен разъем для подключения к программируемому устройству.
Для внутрисхемного программирования Atmel рекомендует стандартные разъемы:
Если Вы планируете серьезно заняться микроконтроллерами, сделайте разъемы стандартными. Для разового программирования устройства я рекомендую использовать разъемы BLS «мамы» на программаторе (такими разъемами к материнской плате подключаются кнопки и светодиоды корпуса компа — именно их я и взял) и штырьки PLS «папы» на плате. Это позволяет максимально упростить разводку платы устройства, так как штырьки для программатора устанавливаются в непосредственной близости возле ножек микроконтроллера. Ножки MOSI, MISO, SCK у микроконтроллеров AVR всегда расположены вместе, поэтому для них можно применить строенный разъем. Отдельно делаем подключение для «земли»-GND и «сброса»-Reset.
Собрать COM программатор не составит труда:
Я сознательно не даю печатной платы под этот программатор, так как схема проста и возня с разводкой и травлением платы просто себя не оправдывает.
Для того чтобы наш COM программатор заработал нужна программа для программирования через COM порт, плата устройства к которой мы подключим программатор и тестовая прошивка для микроконтроллера.
Общие рекомендации:
— Так как режим Bitbang нестандартный для COM порта компьютера, то возможны сбои в работе (хотя у меня такого не было). Особенно это касается ноутбуков. Как вариант решения этой проблемы можно рекомендовать «поиграться» настройками COM порта (скорость, биты данных, варианты управления потоком, величины буфера …).
— Отдельный разъем для «земли» желательно подключить первым, чтобы уравнять потенциалы «земли» программируемого устройства и компьютера. Для тех, кто не знает, если у Вас компьютер включен в обычную розетку, без заземляющего контакта, то в виду особенности фильтра блока питания компьютера, на корпусе компьютера всегда присутствует потенциал в 110В.
Заключение:
— COM программатор Громова простой и надежный. Я не перестал пользоваться им даже собрав USB программатор (если какой либо микроконтроллер перестает программироваться USB программатором я обязательно перепроверю его на программаторе Громова).
— Так как программатор Громова собран на пассивных элементах он не требует для себя питания. Мало того, из-за паразитного питания, микроконтроллер можно запрограммировать вообще не подключая к нему источника питания! Хотя так программировать я не рекомендую, но сам факт интересен.
— Для пользователей Algorithm Builder есть приятный бонус! Этот программатор можно использовать для внутрисхемной отладки кристалла (программный JTAG).
