Чем заклеить подкрылок автомобиля
Ремонт треснувшего подкрылка (локера) и немножко шок контента

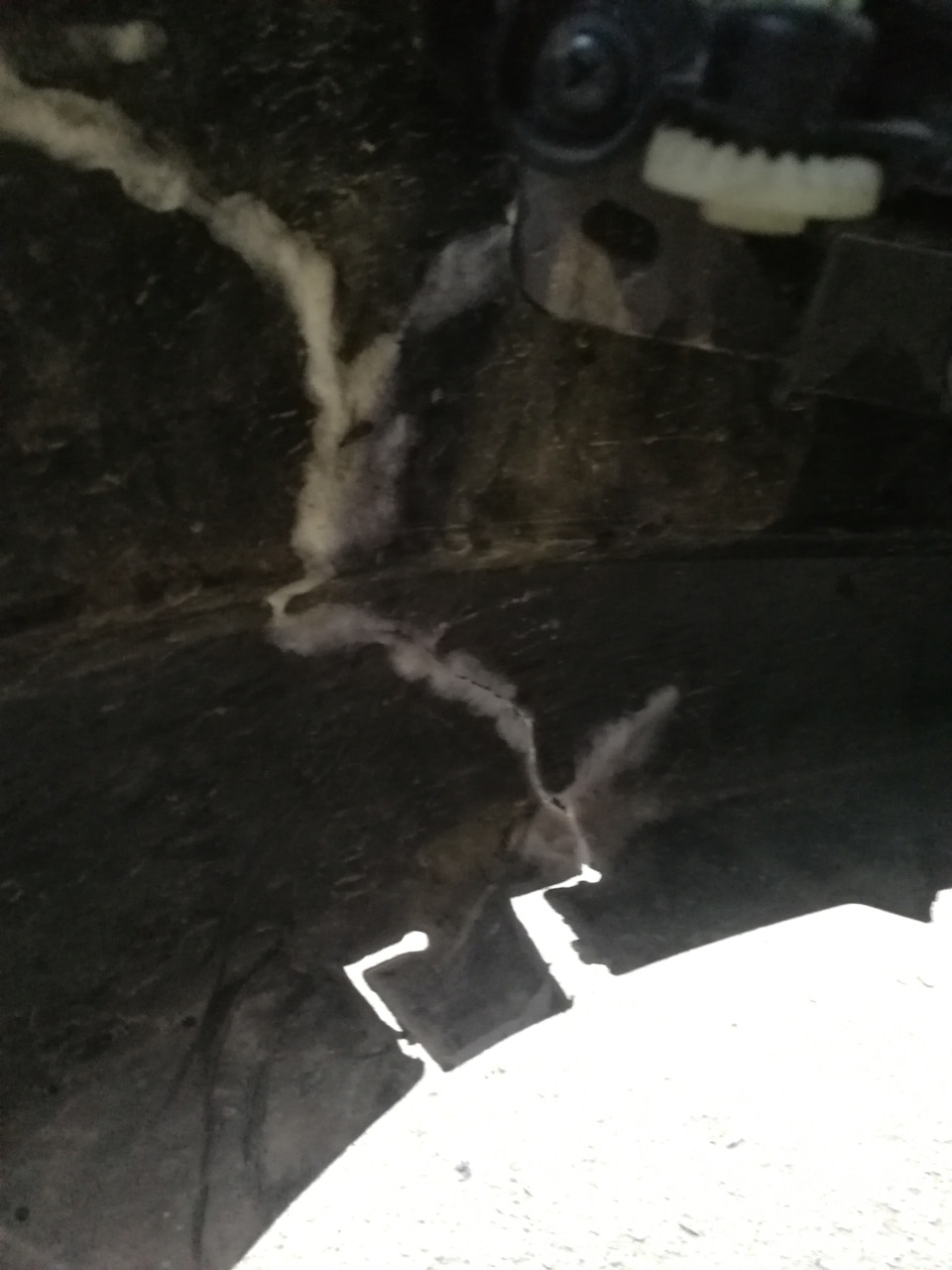

Еще с момента покупки автомобиля был обнаружен весьма неприятный косяк, а именно большая трещина на переднем левом подкрылке (локере). Изначально я планировал просто купить новый, да и цена всего порядка 1500 рублей… но отец отговорил от покупки и предложил просто запаять трещину пластиком на что не долго думая я согласился.
Изначально проблема была такая:
Локер снимается довольно легко.
Состояние за локером отличное, нет ни ржавчины, ни каких-то других дефектов… разве что присутствует немного грязи и пыли.
У Фабий есть такая проблема, это то что за брызговиками на пороге скапливается грязь… меня эта проблема к сожалению тоже не обошла стороной.
Видимо прошлый владелец ниразу не чистил эти места от скопившейся грязи.
Всё вычистил, хорошенько промыл, высушил… никой коррозии металла обнаруженно не было.
Я дополнительно обработал это место «мовилем», на всякий случай.
Ну и на будущее буду переодически прочищать пороги от скопившейся грязи.
Далее дело дошло до самого ремонта оригинального подкрылка.
Впринципе ничего сложного, зачищаем поверхность от грязи и пыли и с помощью термофена впаиваем кусок пластика на место трещины. На всё про всё ушло минут 15-20.
Фотоотчет Ремонт пластмассовых подкрыльников (пайка пластмассовых деталей)
Добрый день уважаемые форумчане!
Решил поделится с Вами тем как я отремонтировал передние пластмассовые подкрыльники на своём VW Sharan 2003г.
Б/у стоил на 1/3 дешевле чем новые. У нас такой парадокс. Пластмассовые запчасти которые часто выходит из строя как правило деффицыт, ну и соответственно на дефицыт продавцы накручывают цену. В некоторых случаях б/у стоит даже дороже чем новое
Каталожные номера подкрыльников для ищущих:
Передний левый 7М3 809 957С
Передний правый 7М3 809 958С
На моей машины подкрыльники были уже не родные, один от Сеата, другой с вообще непоняным номером, но вроде оригинал.
Так вот, решил я подкрыльники отремонтировать. Как это делается правильно посмотрел раньше, когда отдавал ремонтировать порванный бампер предедущей машины.
— Из инструментов нужен только обычный паяльник, отвёртка и ножницы по железу.
— Из материалов тонкая металическая сеточка и мягкая хорошо плавящееся пластмасса (мясо для швов).
Приступаем к работе. Берём сеточку и ножницами по железу нарезаем эту сеточку полосками. Ширина 5мм, длина 25мм.
Далее, берём сломанную рамочку из под регистрационного номера автомобиля и нарезаем теми же ножницами по металу пластмассу для заполнения швово паики и перекрытия впаянной сетки.
Нагреваем паяльник и начинаем паять. Я начинал с того, что легонечко проходил разлом от начало до конца паяльником делая канавку шириной 1мм, потом сранивал образующиеся наплывы пластмассы обратно в канавку. Далее беру сеточку и впаивая её перпендикулярно разлому, также как ставят полоски пластыря после зашития раны врачи
Вы видите, что сетка впаяна, но на шве нету «мяса». Теперь берём подготовленные кусочки пластмассы, в моём случае от рамочки номерного знака, и начинаем наращивать мясо над сетками.
Очень хорошо плавится обычные полупрозрачные дюбеля Мне даже больше нравится работать с ними чем «номерными рамочками». Разглаживаем жидкую пластмассу по шву. Смотрим чтобы пласмасса прихватывалась к основанию.
Всю операцию я проделал с внешней и внутренней стороны подкрыльника. У меня подкрыльники были осовательно повреждены, потому ровозился я долго. Но если у Вас всего один излом то заимёт это у Вас максимум полчаса работы.
Потом наплавил «мясо»
Вот конечный вариант. Оба отремонтированные подкрыльники.
Не судите строго. Визуальная сторона для меня была второстепенна. Этож подкрыльник!
Пошаговый ремонт подкрылка автомобиля своими руками
Сделать ремонт подкрылка автомобиля своими руками несложно. Это не требует специальных навыков и больших затрат.
Локеры (подкрылки) – это защитные детали для колесных арок автомобиля. При небольших разрушениях можно выполнить ремонт подкрылка автомобиля своими руками.
Разновидности повреждения локеров
Ремонт подкрылка автомобиля
Часто владельцы автомобилей сталкиваются с такими дефектами подкрылков:
Все эти разрушенные участки можно починить самому.
Ремонт подкрылков своими руками
Сделать ремонт подкрылка автомобиля своими руками несложно. Это не требует специальных навыков и больших затрат.
Какие материалы потребуются
Ремонт трещин и разрывов производится с помощью материалов и инструментов, которые можно приобрести в строительном или хозяйственном магазине:
Как отремонтировать разрыв
Заделать дырку в подкрылке автомобиля или небольшой разрыв можно с помощью трех способов: склейки пластиковым стержнем, пайки, сварки между собой с применением небольших полосок из пластика.
Трещина на подкрылке
Чтобы заклеить подкрылок автомобиля с применением фена и стержня:
Чтобы соединить разрывы с помощью сетки, нужен паяльник с плоской насадкой. Для ремонта:
В результате работы получается ровная и аккуратная деталь. Можно укрепить деталь еще сильнее, наплавив стержень. После этого удалите лишний пластик, отшлифуйте запасную часть.
Для ремонта при помощи кусочков донорского материала:
Важно помнить про изогнутую форму локера и стараться не нарушать его конфигурацию.
Восстановление отверстий
Отверстия нужной конфигурации делаются паяльником и потом дорабатываются гравером.
Чтобы укрепить отверстия, необходимы следующие материалы.
Действия при укреплении отверстий:
Укрепленные таким способом отверстия будут дольше сохранять форму.
Правильная шлифовка пластика
Выбор инструмента зависит от площади ремонта. Большие пространства разглаживают не только гравером, но и болгаркой (регулируя быстроту вращений) с нужными насадками. После каждой шлифовки пространство, где был сделан ремонт, дополнительно обрабатывают цианакрилатным клеем. Клей, слегка растворяя пластмассу, помогает скрыть возможные микроскопические трещины.
В каких случаях лучше обратиться к мастеру
Если локер сильно поврежден, разрывы имеют сложную конфигурацию, лучше пойти в авторемонтную мастерскую. Специалист оценит, насколько изношена деталь. Если ремонт нецелесообразен, работник автосервиса предложит замену подкрылка и поможет с подбором новой оригинальной или универсальной детали.
Ремонт подкрылка автомобиля своими руками — кропотливое, но относительно несложное занятие, не требующее больших затрат. Можно найти наиболее удобный способ ремонта и, затратив какое-то время, сэкономить деньги.
Качественный ремонт локеров (подкрылок)
Локер в Golf Variant (Mk5) состоит из двух пластиковых частей (по схеме №8 и №11), который друг с другом и кузовом соединяются вставными гайками и саморезами (по схеме №9, 10, 12, 13). Локера и крепежные элементы по идее совпадают с Jetta V.
В данном посте речь пойдет о ремонте двух нижних локеров левого и правого (по схеме №8), так как именно они больше всего подвержены механическим повреждениям и требовали замены.
Приведу каталожные номера оригинальных запчастей и аналогов с ценами.
Локер передний левый нижний (код №8)
Локер передний правый нижний (код №8)
Пластик локера передний левый (код №11)
Пластик локера передний правый (код №11)
Увидев цены на аналоги оригинальных локеров (Van Wezel = 2 нижних локера 26 у.е.) многие возразят: «Зачем было страдать… » (сами знаете чем)? Но к сожалению это очень редкий гость в Экзисте и тем более в других местах. Я так и не смог застать их появление в продаже. А лишних 90 у.е. на момент замены не было. Плюс к этому подумалось, что купить всегда можно, а попробовать сделать самостоятельно и получить ценных опыт ремонта пластиковых изделий лишним не будет.
Винт крепления самонарезной с внутренним TORX (5х16)
(код №10, 13)
VAG = N 103 546 02 = 0,25 у.е.
Вставка распорная или пистон крепления (4,8) (код №12)
VAG = N 908 338 01 = 0,37 у.е.
Первым делом необходимо определится к какому типу пластмасс принадлежит материал, из которого изготовлены локера. Полимер обозначают с помощью буквенного кода на внутренней стороне детали (в большинстве случаев). В нашем варианте это — PP/EPDM.
Как наиболее часто встречающиеся можно выделить следующие типы:
PE — Полиэтилен
PP — Полипропилен
PP/EPDM — Полипропиленовая/ этилен-пропиленовая резина
PС/PВТ — Поликарбонат/терефталат полибутилена
PBT/PC — Терефталат полибутилена/ поликарбонат
PUR — Полиуретан
ABS — Акрилонитриловый бутадиен стирол
PA — Полиамид
PC — Поликарбонат
Определение типа пластмассы важно для того, чтобы найти «донора» — пластиковую деталь сделанную из того же вида пластика. Она будет использоваться в качестве материала, который будет добавляться в места разрывов и повреждений.
ТЕКУЩИЕ ПОВРЕЖДЕНИЕ ЛОКЕРОВ
Повреждения локеров достаточно серьезны. Всё-таки 5 лет эксплуатации, множество высоких бардюров и частые поездки по проселочным дорогам, где не помешал был больший клиренс. Оторваны частично места крепления гаек, а также частично порвана сама пластмасса. Видны также места разрыва по месту предыдущего ремонта. Который был как-то сделан на СТО после двух лет эксплуатации.
Перед ремонтом локеров были в общих чертах изучены материалы по ремонту пластмасс. Специализированного оборудования и материалов нет и покупать под данные работы не планировалось.
Для ремонта понадобились:
* Пластик «донар» аналогичного состава. Был найдет остаток локера от Ланос Деу, аналогичного состава. Который был вымыт, обезжирен и нарезан на тонкие полоски небольшой длины (до 20 см).
* Обезжиривал чистым спиртом и бензином «калоша».
* Паяльники 40 Вт и 100 Вт. Причем последний (100 Вт) просто незаменим. Без него не получится.
* Мини-дрель (гравер) с набором насадок для шлифовки и срезания лишнего.
* Металлизированная самоклейка в виде ленты (использовал алюминиевую 200 мкм)
1. Обезжириваем участок ремонта
2. Клеим с обратной стороны алюминиевый скотч (чтобы расплавленная пластмасса не протекала)
3. Паяльником 100 Вт плавим донорскую полоску и края ремонтируемого пластика, постепенно заполняя его расплавленной пластмассой. Важно — обязательна полная плавка краев ремонтируемого пластика.
4. Ждем пока остынет. Переворачиваем. Отрываем скотч. И то же самое проделываем с обратной стороны.
5. Гравером шлифуем и доводим поверхность пластика до нужной формы и гладкости.
Длинная трещина ремонтируется аналогично. Постепенно идем от начала разрыва и до края локера. Желательно начать плавить пластик на 1 см дальше разрыва. На этом этапе важно контролировать геометрию локера, если ремонт производится изогнутой части или соединения двух частей, которые расположены под углом друг к другу.
Отверстия нужной формы формируются мощным паяльником и далее дорабатываются гравером.
Большие плоскости шлифовались не только гравером, но и болгаркой (с регулировкой скорости) с соответствующими насадками. Между шлифовками поверхность, где был произведен ремонт дополнительно обрабатывалась цианокрилатовым клеем (Cosmoplast 500) — виден немного белесый налет на фото. Клей немного растворяя пластмассу позволял скрывать возможные оставшиеся микротрещины.
В целом это локера, а не бампер. Поэтому нет смысла добиваться какой-то идеальной гладкости или формы.
УКРЕПЛЕНИЯ КРЕПЕЖНЫХ ОТВЕРСТИЙ И УСТАНОВКА ГАЕК
Так как, даже после ремонта места крепления гаек являются самым слабым местом, то было решено их укрепить.
1. Остатки виброизоляции Ultimate Construct STRONG PLUS (фактически тонкая и мягкая жесть 0,6 мм)
2. Металлические заклепки для одежды/обуви (желательно не промахнуться с высотой: брал 6 мм высота и 4 в диаметре)
3. Ручной заклёпщик
4. Черные пластиковые заглушки для конфирматов.
1. Вырезаем ножницами металлическую полоску шириной соответствующей ширине гайки. Длиной такой, чтобы она выступала за гайку с двух сторон где-то на 10-15 мм.
2. Складываем пополам и закругляем края. Сверлим два отверстия. Одно под заклёпку. Второе под саморез Торкс оригинального крепления гайки. На фото всё показано.
3. Крепим сразу заклепку. Потом гайку. Потом закручиваем Торкс.
4. Закрываем отверстие с одной стороны загрушкой, а со второй капаем водоустойчивым клеем.
5. И так много раз :). По количеству оторванных крепежных мест.
ФИНИШНЫЕ ФОТОГРАФИИ ПОСЛЕ РЕМОНТА
1. Результатом более чем доволен. Всё стало на свои места как положено.
2. Работы были закончены к 1 сентябрю 2013. На текущий момент локера после ремонта эксплуатируются уже 4,5 месяца или 9000 км. Полет нормальный. Визуально разрывов нет.
3. Из плюсов: получен интересный и полезный опыт ручной работы. Огромное моральное удовлетворение от того, что всё-таки вышло.
4. Из минусов: трудоемкость высокая. Учитывая затраченное время — особого смысла делать нет. Хотя конечно зависит от степени повреждения локеров. Если минимальные, тогда можно. В целом при серьезных разрывах — правильнее и проще купить новые. Особенно если в продаже есть не оригинальные.
#3 — Оторвало подкрылок
Здравствуйте дамы и господа. Буду делать записи задним числом. Год выдался совсем не простым, писать не было желания, да и времени, но нужно наверстать упущенное дабы другие не наступили на мои грабли)
Итак, 15.12.2019 мне необходимо было поехать в командировку на юг. Авто на тот момент владел около недели, забрал из ремонта и писался от счастья как малыш. Счастье можно было сравнить разве что с детскими воспоминаниями, когда мне подарили Dendy) До этого дня не мог нормально прокатиться на авто т.к. в моём городе это просто негде сделать. Хотелось проверить динамику разгона ходом, максимальную скорость, устойчивость к поворотам на большой скорости, расход ну и прочие детские шалости.
Выскочив на М4, по направлению к Краснодару, я помчал аки слепой лось через горящий лес, меня вела судьба) Ощущения от авто были просто неописуемы, отличный держак на дороге, великолепная динамика при обгонах, адаптивный круиз просто выше всяких похвал. Местами я чувствовал себя как будто в компьютерной игре, ускорялся кнопками + и – на руле, при виде препятствий тачка тормозила сама и держала дистанцию, для обгона достаточно было свернуть в свободную полосу и добавить к круизу + 20 км и о чудо, мы снова мчимся вперёд.
Короче, преодолев без малого 600 км я решил пойти на обгон после Славянска-на-Кубани, не доезжая АЗС Роснефть.
Зацепился с каким-то водилой и нажал гашетку по полной, думая, что я супермэн в лосинах. Заканчивая манёвр, на скорости 180 км/ч, я слышу, как у меня что-то отрывается на переднем левом колесе, жужжит и через 2 секунды авто кидает в сторону! Сказать, что я нагадил в штаны, ничего не сказать. Я чудом удержал авто и остановился на обочине. Сперва я подумал что у меня лопнула покрышка, но нет… у меня оторвало подкрылок.
Увидев остатки подкрылка на дороге хотел было ехать далее, но когда заглянул под крыло то понял, что метала там нет, т.е. всю подкапотку защищает кусок пластмассы. Вот это я понимаю императорское качество, спасибо вам инженеры и конструкторы. Не имея пластикового куска говна над колесом, вы рискуете засрать, а то и чего хуже, всю левую сторону подкапотки грязью и камнями. Решил вернуться за подкрылком и присобачить его остатки назад. До заправки было метров 500. Было решено ехать туда и там монтировать подкрылок.
Аккуратно добравшись на АЗС, я решил приобрести упаковку хомутов и закрепить подкрылок на место, т.к. ни одно клипсы не осталось, их попросту вырвало. Но, на АЗС не продают хомутов в нужном количестве, только малюсенькая пачка на 10 штук и то одна! Ну а чё, действительно, зачем? Это же АЗС, мы тут знаете только кофе умеем готовить, невероятно дерьмового качества, а хомуты это вам в строительный.
Поддомкратив и сняв колесо я оценил всю картину происходящего. Когда авто было на ремонте, мастера снимали мне передний бампер и клеили переднюю губу, т.к. она была повреждена при ударе. Заклеили очевидно клеем ПВА, подкрылок установили на недостаточное количество клипс и переднюю его часть выпустили наружу, не спрятав под бампер. В итоге мы имеем скорость 180, встречный ветер загибает подкрылок, клипсы отлетают, подкрылок трётся об колесо и его заворачивает под шину, сцепление с дорогой пропадает. Поехали (с).
Понимая, что нужно как-то закрепить подкрылок я выбираю самые удачные места, т.к. хомутов всего 10, а это значит, что они сейчас стоят чуть больше биткоина) Закрепив всё что мог я понимаю, что этого мало. Справа паркуется парень на Lanos и что-то читает сидя в авто. Я решаю спросить не ли у него хомутов, обясняю ситуацию с авто и что на чудо АЗС такими редкими изделиями не торгуют. Он смотрит на меня, закидывает руку назад и достаёт упаковку 160 мм черных хомутов и протягивает мне, со словами: «Только вчера купил». Я кланяюсь в ноги, спрашиваю сколько денег и говорю, что сейчас верну те что останутся, на что он мне отвечает, что ничего не нужно лишь бы починил. Не помню сколько денег, но я всё же ему дал с предлогом на кофе. Уважаемый молодой человек, если ты каким-то образом наткнёшься на эту статью, знай, ты сделал мой день, огроменное тебе спасибо))
Закрепив всё намертво, я двинулся дальше. Более таких скоростей я не развивал, в боязни рецидива, да и не зачем было, что хотел я уже проверил) По прибытию на место я стал заказывать запчасти на место вышедших из строя.

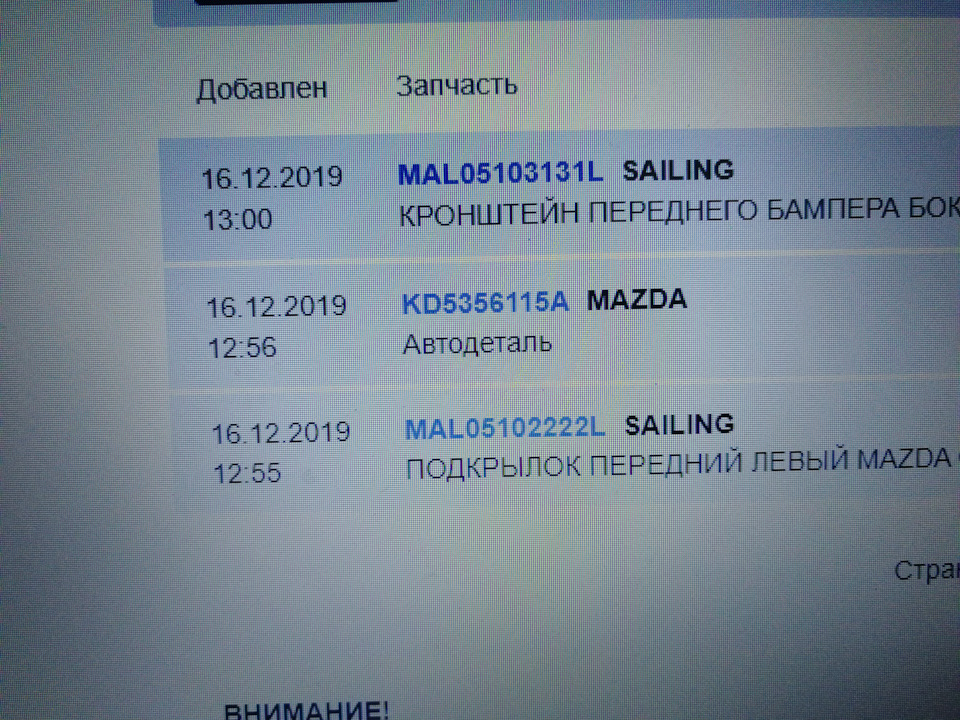

Это был сам подкрылок, брызговик и крепёжная пластина для расширителя арки. Помониторив рынок я решил заказать оригинальный брызговик, а кронштейн и арку решил брать не оригинал. Ох как я ошибался. Дождавшись приезда кронштейна, я тут же присобачил его на место, встал идеально, а вот подрылок обещал ехать долго. Времени не было, ждать некогда, нужно ехать домой. Решил, что установлю подкрылок после НГ, всё равно сюда возвращаться.
