Что лучше виброкаток или виброплита
Виброплита или дорожный каток?
Одна из важнейших операций на строительстве любого земляного сооружения — уплотнение. От качества производства этой операции зависят не только прочность, устойчивость, водонепроницаемость сооружения, но и ровность покрытия, срок его службы и безопасность движения. Недоуплотнение ведет к многочисленным повреждениям дорожных покрытий на новых дорогах, а следовательно, к непроизводительным затратам людских, материальных и энергетических ресурсов. Вместе с тем уплотнение является сравнительно недорогим процессом. Так, затраты на его осуществление составляют всего 0,7—1,0% общей стоимости дорожного строительства. Основным видом дорожной техники предназначеной для уплотнения дорожных покрытий считаются виброплиты и дорожные катки.
Цель уплотнения — получение плотной и прочной структуры грунта, способной в дальнейшем противостоять внешним воздействиям, которые будут иметь место во время службы инженерных сооружений.Работа всех машин для уплотнения связана с приложением к поверхности грунтового слоя циклических нагрузок. Под последними понимаются следующие друг за другом процессы нагрузки и разгрузки грунтов. В результате внешних силовых воздействий в уплотняемом материале накапливаются необратимые (остаточные) деформации, способствующие повышению его плотности. По принципу действия на грунт различают машины статического (укатка) и динамического (трамбование и вибрация) действия (рис. 8.34). Применяют также комбинированные методы уплотнения: виброукатку, вибротрамбование и сочетание укатки с трамбованием. Рабочими органами машин служат вальцы или колеса, которые перекатываются по грунтовой поверхности. Под действием силы тяжести машин в местах контактов рабочих органов с грунтом возникают давления, вызывающие внутренние напряжения и деформации уплотняемого мате риала. Интенсивность образования необратимых деформаций определяет эффективность работы уплотняющих средств.
Методы уплотнения фунтов:
а — укатка; б — трамбование; в — вибрирование; V — направление перемещения рабочего органа; G — рабочий вес; т — рабочая масса; Я — высота подъема плиты; h — величина остаточной деформации уплотняемой среды; со — угловая скорость вращения дебаланса;
Классификация средств механизации для уплотнения грунтов
К машинам статического действия, уплотняющим грунты, относятся кулачковые, решетчатые и пневмоколесные катки. Трамбующие машины основаны на ударном действии их рабочих органов. Последние в момент их контакта с грунтовой поверхностью обладают определенным количеством движений. В процессе удара за очень короткий промежуток времени большая часть кинетической энергии рабочего органа переходит в другие виды энергии. Процесс сопровождается весьма быстрым повышением давления на поверхности контакта и последующим быстрым его спадом.
В отличие от катков эффект уплотнения определяется не только массой рабочего органа, но и скоростью в момент удара и частотой приложения уплотняющих воздействий.
Уплотнение грунта трамбованием может осуществляться механическим трамбованием (пневматическими и электрическими трамбовками, а также трамбовками с бензиновым двигателем и взрывного действия); машинами с падающими плитами; навесными плитами на экскаваторах и кранах. Рабочие органы вибрационных машин, совершая колебательные движения, вводят в состояние колебаний уплотняемые объемы грунта. Ввиду того что массы частиц неодинаковы, возникают различные силы их инерции. В результате разности сил инерции в местах контактов частиц появляются напряжения сдвига. До известных пределов эти напряжения уравновешиваются силами сцепления. После превышения этих пределов возникают взаимоперемещения частиц, приводящие к уплотнению грунта. Напряжения сдвига пропорциональны инерционным силам, поэтому их величина зависит также и от ускорений, которые развиваются от колебательных движений.
Относительное перемещение частиц наступает тем скорее, чем больше различие в массах частиц и чем меньше силы связи, поэтому успешному виброуплотнению поддаются несвязные и малосвязные грунты. На эффект уплотнения оказывает большое влияние тиксотропия грунтов, появляющаяся при вибрировании. Совершая колебательные движения, частицы фунта, находясь под действием силы тяжести, стремятся занять положение, соответствующее их наименьшему потенциалу, т. е. перемещаются вниз. Наибольший эффект уплотнения достигается, когда наступает резонанс вынужденных колебаний и собственных колебаний грунта. К машинам, уплотняющим грунты под воздействием возмущающей силы вибровозбудителя, относят прицепные и самоходные вибрационные катки и плиты. Эффективность использования уплотняющих средств определяется их производительностью, интенсивностью накопления остаточных деформаций в уплотняемом фунте и энергоемкостью процесса. Ее значения зависят от правильности выбора метода уплотнения, типа машин и режимов их работы.

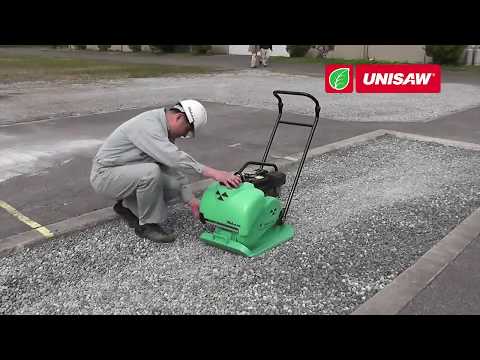

Виброплита относится к вибрационному дорожно-строительному оборудованию и предназначена для уплотнения сыпучих, несвязных грунтов: песка, гравия, каменной мелочи, щебня. Виброплита может быть также использована для уплотнения брусчатки и тротуарной плитки, а также для ремонта асфальтового полотна. Имея и другие прижившиеся названия (виброплощадка, вибротрамбовка), виброплита стала довольно популярным и незаменимым помощником многих профессионалов в строительной и дорожной профессиональной среде.
Сегодня это оборудование начало применяться также и в частном домостроении.В Санкт-Петербурге довольно обширный выбор виброплит различных марок от более десятка производителей. Разумеется, на рынке предложено уплотнительное оборудование довольно широкого ценового диапазона со всевозможными технологическими изысками и в разных комплектациях. Сегодня можно не только купить виброплиту, но и воспользоваться услугой аренды виброплиты. Мы попробуем разобраться, какая виброплита наиболее оптимально подходит под ту или иную потребность.

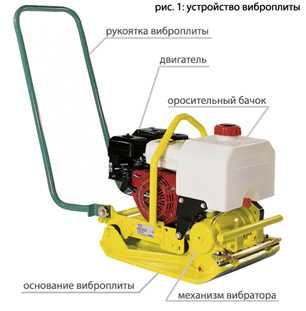

Для того, чтобы найти подходящую модификацию и техническую оснащенность, стоит вкратце описать общие принципы работы виброплиты. Итак, виброплита представляет из себя стальную или чугунную площадку (плиту, основание) шириной около 300-700мм. с установленным на ней двигателем (рис. 1). Этот двигатель (бензиновый или дизельный) через приводную муфту заставляет эксцентриковый вал вибратора крутиться вокруг своей оси. Таким образом, рождается центробежная сила, при помощи которой вибрирует основание виброплиты. Вибрация сокращает пустоты между частицами сыпучего грунта, из пустот вытесняются воздух и вода.
Виброплита может применяться также и для других работ: для уплотнения почвы, песка, щебня, каменной и гранитной крошки. Если снабдить виброплиту специальным полиуретановым (вулколановым) ковриком, то можно уплотнять брусчатку и тротуарную плитку. Далее разберем виброплиты по типам, т. е. по технологической составляющей. Итак, по применяемому двигателю бывают виброплиты бензиновые, дизельные и электрические. Чаще всего в Санкт-Петербурге встречается виброплита бензиновая. Дизельные виброплиты весьма дорогие, а электрические встречаются редко, т. к. они весьма неудобны. Чаще всего производители виброплит применяют двигатели известной японской фирмы Honda (рис. 2), на некоторых модификациях можно также увидеть Subaru, а также дизельные двигатели Hatz (Германия) и Yanmar(Япония).
Они бывают прямого хода (прямоходные, т. е. перемещающиеся только в одном направлении) и реверсивные (т. е. с задним ходом). Тяжелые виброплиты (массой от 150кг.), которые сложно и неудобно разворачивать, особенно на ограниченных участках, имеют специальную конструкцию ручки, обычно, в виде штурвала. При наклоне этого штурвала вперед или назад виброплита меняет направление своего движения. Для покупателя или арендатора это может быть весьма важным параметром, т. к. отсутствие этой опции может при определенных условиях создать массу неудобств. Аренда виброплиты (или же ее приобретение) актуальна в тех случаях, когда необходимо решать более профессиональные задачи: уплотнение больших слоев на большой площади, работа в траншеях, котлованах, подготовка «подушки» под малоэтажное строительство.
Что касается непосредственно массы виброплиты, то здесь необходимо исходить из типа уплотняемой поверхности, видах деятельности вообще. Дело в том, что существуют виброплиты, предназначенные для работы именно по грунту, песку, а есть те, которые идеально подходят для уплотнения асфальта или брусчатки. В целом, при выборе массы виброплиты советуем обратиться с консультацией к профессионалам, которые смогут не только рассказать о назначении той или иной модели, но и, при возможности, найти для вас наиболее «универсальный» вариант.
Виброплита или вибротрамбовка
Надежность и долговечность строительных конструкций во многом зависит от качества проведения работ по подготовке поверхностей, на которых будет осуществляться строительство, степени их уплотнения и усиления. В зависимости от площади участка и других условий строительства для проведения подготовительных мероприятий используют виброплиты или вибротрамбовки.
В каких случаях эффективно применять виброплиты?
На строительных площадках, свободных от строений и различных конструкций, обычно применяют виброплиты – оборудование весом 50-400 кг. Оно используется для уплотнения грунтов, щебня, песка, ЩПС, асфальта, дробленых скальных пород, при укладке тротуарной плитки и других малопластичных штучных материалов.
Трамбовочная машина состоит из металлической плиты и двигателя, чаще всего бензинового. Обычно привод располагают в передней части виброплиты. В конструкции предусмотрен бачок для воды. Орошение при ведении работ по уплотнению асфальта предотвращает его прилипание к подошве.
Виброплита – незаменимый инструмент при благоустройстве ландшафта, подготовке основания под фундамент, ремонте дорожного полотна. Такое оборудование является экономичной альтернативой тяжелой строительной технике на небольших участках и в труднодоступных местах.
Принцип действия виброплиты
В виброплитах возбуждение вибрации происходит за счет эксцентрика, закрепленного на плите. Этапы работы оборудования:
Реверсивные модели позволяют начинать уплотнение в обратном направлении, не заглушая двигатель.
Что лучше, виброплита или вибротрамбовка
Если площадку, на которой будут производиться строительные мероприятия, невозможно освободить от лишних конструкций и создать условия для работы виброплиты, на помощь приходит вибротрамбовка. Эта техника, которую иначе называют «вибронога», состоит из двигателя, расположенного на раме, и трамбующей подошвы, площадь которой не превышает 600 мм2. Двигатель – электрический или ДВС. Наиболее распространены виброноги массой 80 кг.
Принцип работы вибротрамбовки отличается от принципа работы виброплиты. В этом оборудовании энергия двигателя преобразуется в толкательные движения плиты по отношению к основанию. Сила удара вибротрамбовки значительно выше, чем у виброплиты, но площадь воздействия меньше.
Вибротрамбовка не подходит для укладки асфальта, керамической плитки и других малопластичных штучных покрытий, уплотнения почвы с высоким содержанием глины. Для решения этих технических задач подходит виброплита.
Области применения вибротрамбовок, в которых они показывают более эффективные результаты, по сравнению с виброплитами:
Вибротрамбовка или виброплита – какое оборудование выбрать?
Основные разновидности виброплит
Все виброплиты можно разделить на 2 категории устройств:
Ручные виброплиты
Ручная виброплита представляет собой установку для уплотнения с рабочей площадью от 1,3 до 4,2 тысяч кубических сантиметров. Она комплектуется бензиновым, электрическим, либо дизельным двигателями.
Важно: электрические виброплиты имеют меньшую мощность и подходят для использования при наличии поблизости источника электрической энергии.
По мощности и массе виброплиты подразделяются на легкие, средние. Последние предполагают наличие бака с жидкостью. Подача воды необходимы для предупреждения прилипания при трамбовке битума. Наличие жидкости освобождает от необходимости трудоемкой чистки оборудования.
Легкие вибрационные плиты часто поставляются с ковриками. Они позволяют трамбовать тротуарную плитки, не боясь повредить ее.
Обратите внимание: легкие виброплиты не подходят для работы с асфальтом. Их массы недостаточно для качественного уплотнения.
Навесное оборудование
Тяжелые виброплиты принадлежат к категории навесного оборудования. Они имеют большую массу, реверсный режим, благодаря чему работа может выполняться в обоих направлениях. Навесные вибрационные плиты могут устанавливаться на погрузчики, экскаваторы. Их применяют при больших объемах работы:
Когда целесообразно использовать вибротрамбовки?
Вибрационные плиты не способны выполнить трамбовку узких полос грунта. Для работы в труднодоступных местах применяют вибротрамбовку, которую еще называют вибронога. Этот аппарат используют преимущественно частные бригады, которым необходимо трамбовать площадки под фундамент, объекты со сложной формой.
Ручная вибротрамбовка предполагает следующую конструкцию:
Вибронога может подпрыгивать на высоту около 6 сантиметров, после чего она возвращается в исходное положение. Трамбовка осуществляется за счет таких скачков.
Важно: благодаря меньшей площади основания, вибротрамбовки более эффективны, чем виброплиты аналогичного размера.
Навесные трамбовки
На больших строительных площадках и в дорожном строительстве вместо ручных виброног, используются навесные. Они устанавливаются на погрузчики, либо экскаваторы, имеют повышенную массу.
Виброплиты и вибротрамбовки, по сути, решают одинаковые задачи, но предназначены для использования в разных условиях. При выборе трамбовочного оборудования учитываются цели и место будущей работы. Важными параметрами выступают мощность, размер башмака, тип привода, производительность.
В случае с вибротрамбовками еще важно количество ударов. Все технические характеристики можно найти в документации, которая предусмотрена с каждой моделью. Чтобы техника работала долго и стабильно, предпочтение отдают известным маркам. Также обращают внимание на наличие гарантии и доступность сервисного обслуживания.
Соревнование вибротехники на стройплощадке
Строительный объект: Москва, Перовское шоссе.
вначале ничего не предвещало ажиотажа, обратную засыпку слоями песка по 40 см общей толщиной конструктивного слоя около 1, 5 метра на объекте вели :
1. Виброплита дизельная WACКER NEUSON модель DPU 3070Н

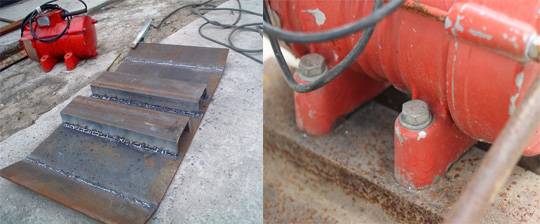

Источник фото: stanok.guruПривариваем швеллеры и прикручиваем к ним двигатель
Источник фото: stanok.guruНа специализированных форумах предлагают и другие варианты крепления ручки виброплиты
