Как сделать динамометрический ключ своими руками!

Как сделать динамометрический ключ своими руками!
Возможно каждый из вас срывал резьбы и очень сильно себя винил, а после этого обещал себе купить этот чертов ключ, а руки так и не дошли и вот опять …

В общем в интернете информации много, но выложу то, что я понял и как сделал

Собственно вот:
1)Берем весы домашние (до 10кг вполне хватит)
2) ключ трещетку

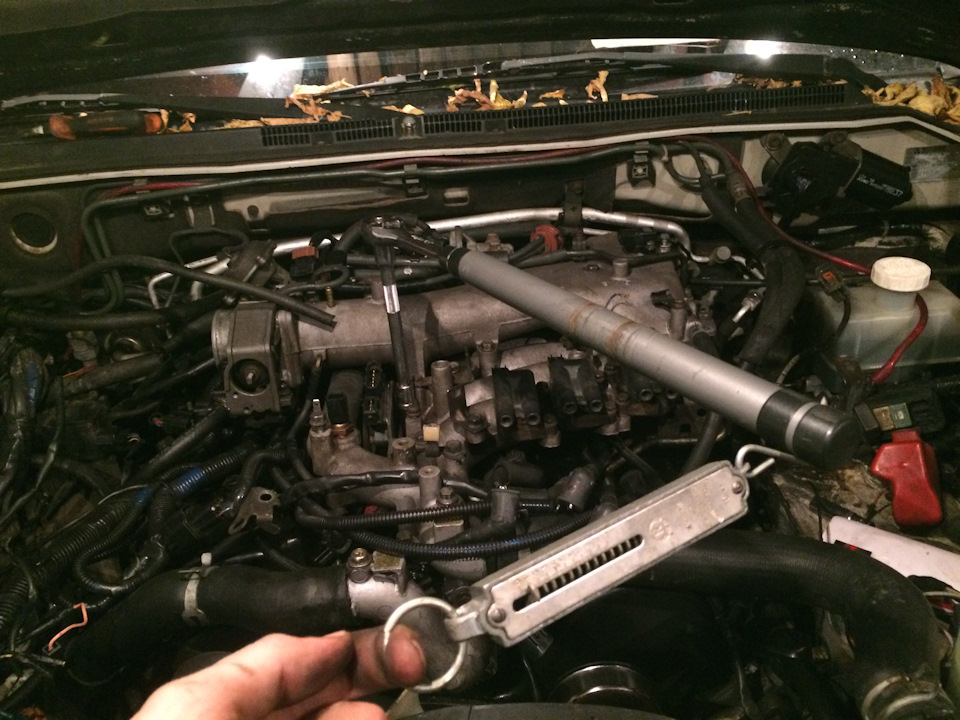

3) трубу, что поможет нам удлинить этот самый ключик ( как можно больше, чтоб в итоге между осью ключа и весами было около 0.5 метра, этого вполне хватит и будет проще в расчетах )

Собираем:
1) берем ключ, плотно надеваем на него трубу, если не плотно, то наматываем на ключ изоленту, чтоб труба входила впритирку
2) делаем на конце трубы выемку под весы (можно дырочку можно как я намотать изоленту по краям от углубления для весов
3) делаем замер от ОСИ КЛЮЧА до МЕСТА СОПРИКОСНОВЕНИЯ С ВЕСАМИ
(в общем между осями)
4) начнаем расчеты и тянем весами за этот самый рычаг пока не получим нужное значение

Расчеты :
ну тут все просто 10НМ это 1кг на 1 метре силы (можно проверять в интернет калькуляторах)
следовательно на нашем 0.5 метровом рычаге нужно будет прикладывать вдвое большую силу, чем на 1метре
проще говоря видим требуемые 10НМ — 2кг на 0.5 метрах, видим 20НМ — 4кг
4кг весами тянуть вполне удобно
дотянули до нужных КГ — останавливаемся

сразу скажу, конечно лучше нормальный ключ
где все будет не с такой большой погрешностью!
но данный ключ вполне справляется со своими обязаностями и на 90% обезопасит вас от сорваной резьбы
плюс ко всему, тк сделан из обычной трещетки может быть использован со всеми видами удлиннителей и головок)

Источник

Динамометрический ключ своими руками

Решил сделать свой пост на эту тему.
За основу были взяты материалы NissanObiWan
Конструкцию немного модифицировал для удобства.

Итак, поехали.
Ключ собираем на базе стандартного набора инструмента (у меня Ombra) сечением 1/2»
Естественно, ключ можно собрать на базе любого имеющегося инструмента.

Необходимые принадлежности:
— Вороток скользящий собранный с использованием 2-х удлинителей 1/2″ 125мм и 250мм
— Весы ручные
— Головка 1/2″ любого размера (для фиксации весов)
— Хомут подходящего размера (для фиксации весов)
— Отвертка (для закрепления хомута)
— Рулетка (для измерения общей длины собранного воротка)
— Таблица для расчета момента затяжки резьбовых соединений скачать
Таблица позволяет определить соответствие момента затяжки резьбовых соединений в ньютонах на метр (Н/м) и прилагаемого усилия в килограммах (кг) согласно показаниям весов.

Последовательность действий:
1. Собираем ключ
2. Фиксируем крючок весов с двух сторон (головкой и хомутом), чтобы не блуждал)
2. Рулеткой измеряем длину воротка (длина от оси вращения до крючка весов)
3. Скачиваем файл с таблицей расчета
4. Вносим в таблицу данные о длине воротка в ячейку E2.
5. По таблице определяем необходимое соотношение Н/м и кг.
6. Удерживая весы перпендикулярно воротку, затягиваем резьбовое соединение с необходимым усилием.

Комментарии 12

Сделал такой ключ из других составляющих, но это неважно. Важна точная длина от основания до весов, и чтобы весы были под 90 градусами.
В итоге взял у знакомого готовый ключ. Сравнил точность — погрешность минимальная, и ни на что не влияющая. (Скорее всего погрешность вызвана безменом).
Короче, если нет смысла покупать дорогой ключ за 3500, то для дополнительного ПОЛЕЗНОГО инструмента в багажнике — подойдёт самодельный.

А чтобы не искать таблицу автора (которая 100% полезная, но не всегда удобна), достаточно разделить необходимые ньютоны на 1\10 длины вашей получившейся самоделки.

То есть, если получившееся расстояние 25см, а необходимая сила 10 ньютон на метр, то делим 10 на 2.5. Получаем число 4. Значит, что затягивать нужно до тех пор, пока на весах не появится 4кг.

PS. Так как никто не будет делать ключ из дорогих весов, и все будут использовать самые дешевые китайские безмены — то разумнее сделать более длинную ручку у ключа, чтобы было бОльшее расстояние, чтобы сила на весах была меньше. Т.к. при расстоянии в 50см, сила затяжки будет уже 2кг, а не 4. Но и больше полуметра делать нет смысла, т.к. неудобно.

Источник

Почти динамометрический ключ своими руками

При закручивании гаек и болтов (особенно в процессе ремонта шарниров подвески, впускного коллектора и других узлов автомобиля) необходимо соблюдать строго обозначенный момент затяжки. Подробную информацию о допустимых значениях можно без проблем найти в интернете.

Благодаря соблюдению точного момента затяжки гаек и болтов сопрягаемые поверхности более плотно и равномерно прилегают друг к другу. Именно для затяжки с определенным усилием и используется динамометрический ключ, который бывает механическим и полуавтоматическим.

Стоит такой инструмент недешево, поэтому покупать его, чтобы попользоваться им пару раз — не имеет смысла. Конечно, если есть лишние деньги, то можно и купить динамометрический ключ. Однако если ваша основная цель — сэкономить и обойтись подручными средствами, то в данном случае разумнее сделать почти динамометрический ключ своими руками.

Принцип работы инструмента

Полуавтоматические динамометрические ключи напоминают по форме и конструкции обычный ключ с трещоткой, который используется под торцовые головки. Единственным существенным отличием от своих «собратьев» является наличие специального храпового механизма, который дает возможность встроенной шестерне крутиться в двух направлениях.

Например, чтобы вернуть рукоятку инструмента назад после полного оборота, нужно приложить относительно небольшое усилие. А вот, чтобы затянуть гайку следует приложить немного больше усилия.

Когда достигается необходимое значение, шестеренка трещотки попросту начинает проскакивать (при этом слышен характерный звук), в результате чего гайка или болт больше не затягивается. Таким образом, исключается вероятность того, что резьба сорвется.

Динамометрические ключи со шкалой измерения прилагаемого усилия по умолчанию не обладают возможностью ограничения крутящего момента при достижении заданного значения. В данном случае этот момент необходимо контролировать самостоятельно при помощи механической или электронной цифровой измерительной шкалы.

Самодельный почти динамометрический ключ, в зависимости от конструктивного исполнения, может работать по примеру первого и второго варианта, описанных выше.

Зачем считают Ньютоны и метры

Перед тем, как приступить к изготовлению простого самодельного динамометрического ключа для затягивания болтов и гаек, необходимо будет провести некоторые расчеты. К примеру, чтобы добиться крутящего момента затяжки величиной 10 Н*м, надо приложить усилие, равное одному килограмму силы, к рычагу или плечу длиной 1 метр.

Вот только в условиях домашней мастерской или гаража метровый рычаг — не самый практичный и удобный вариант. В идеале лучше использовать плечо в пределах 20–50 см. И для того, чтобы правильно рассчитать, какое усилие необходимо приложить на рычаг для достижения требуемого момента затяжки, надо посчитать Ньютоны и метры.

Впрочем, вдаваться в дебри математических уравнений вовсе не обязательно. Нужные величины можно без проблем рассчитать в пропорциональном соотношении. То есть, если брать за основу, что для получения крутящего момента 10 Н*м, нужно приложить усилие 1 кг на метровый рычаг, то аналогично легко подсчитать, какое усилие надо будет приложить на рычаг меньшей длины.

Чем короче используемый рычаг, тем большее усилие требуется приложить для затягиваний болта или гайки — это, так сказать, аксиома. К примеру, если вместо метрового, вы используете рычаг длиной 50 см, то для получения крутящего момента 10 Н*м нужно приложить усилие, равное 2 кг.

Если вы используете рычаг длиной, например, 22 см, то усилие будет составлять уже 4,5 кг. Иными словами, нужно крутящий момент (10 Н*м) поделить на длину рычага (в данном случае — 0, 22 м) и умножить на 0,1. Используя эту простую формулу, можно без проблем рассчитать, какое конкретно усилие требуется приложить для затяжки гайки.

Купить или сделать?

В процессе выполнения ремонтных работ по обслуживанию авто практически каждый владелец транспортного средства сталкивается с тем, что необходимо закрутить болт или гайку, приложив определенное усилие, а динамометрического ключа под рукой нет. Не бежать же в магазин, чтобы купить дорогой инструмент, попользоваться им 20–30 минут и забыть на год.

Поэтому самый оптимальный вариант — изготовить самодельный динамометрический ключ для затягивания гаек и болтов. Причем можно изготовить инструмент наподобие трещотки с храповым механизмом, а также сделанный по аналогии с более простой конструкцией — с использованием обычных ручных весов.

Самодельный динамометрический ключ без шкалы

Данный вариант самодельного ключа не имеет шкалы, как на заводском динамометрическом, но момент затяжки на нём все-таки можно отрегулировать. Этот простой ручной инструмент используется для приложения одинакового усилия при закручивании гаек и болтов. Благодаря системе, которая срабатывает при определённой нагрузке, становится понятно, что достигнут нужный предел. О том, как сделать динамометрический ключ своими руками, читайте ниже.

Этот инструмент очень прост в изготовлении, при этом он может быть гораздо надёжнее заводских ключей, и даёт большой момент при затяжке гаек или болтов, благодаря длине рукоятки. Чтобы сделать самодельный динамометрический ключ без шкалы самому, потребуются очень простые и доступные материалы:

К стальной полдюймовой трубке привариваем «уши», изготовленные из металлической пластины толщиной 5 мм. Между пластинами помещаем толстостенную шайбу и фиксируем ее при помощи стального «пальца».

Внутрь трубки устанавливаем толкатель с шариком от подшипника (в нем предварительно нужно сделать небольшое углубление, равное ½ диаметра шарика). Вслед за толкателем устанавливаем пружину и прижимаем болтом с гайкой, которая приваривается к торцу полдюймовой трубки. Еще одно углубление под шарик необходимо сделать в самой толстостенной шайбе.

На последнем этапе работ к шайбе останется только приварить рычаг — например, из небольшого отрезка трубы. Обратите внимание, чем длиннее будет рычаг, тем меньшее усилие придется прикладывать при закручивании гаек или болтов. К рычагу приваривается ключ под торцевые головки.

Прилагаемое усилие легко регулируется при помощи прижимного болта. Чем больше закручивать болт, тем большее усилие необходимо будет приложить при закручивании. Вот такой практичный самодельный динамометрический ключ без шкалы можно сделать своими руками из подручных и недорогих материалов.

Затяжка с помощью ручных весов

Как вариант, в качестве замены заводского или самодельного динамометрического ключа в виде трещотки можно взять обычный гаечный или накидной ключ. Крепим к нему ручные весы типа «кантер» или «безмен» (или можно, например, взять с цифровым дисплеем), и затягиваем болт или гайку. Тоже вполне себе рабочий вариант в домашних условиях, если под рукой нет вообще ничего.

Для затяжки гаек или болтов с определенным усилием с помощью ручных весов чаще всего будет достаточно «безмена» на 20-30 кг и отрезка стальной трубы длиной 50 см (но можно и меньше) с подходящим внутренним диаметром — не менее 25–30 мм, чтобы можно было надеть на ключ. В том случае, если требуется затяжка больших моментов, нужно подбирать соответствующие весы.

Что понадобится для работы:

Процесс затяжки

Для начала надо установить накидной или рожковый ключ на болт или гайку, а за другой конец цепляем крючок ручных весов. Заранее рассчитав необходимое усилие, тянем за кольцо весов, выдерживая при этом 90 градусов, до достижения требуемого значения.

Таким образом, даже не имея в гараже или мастерской под рукой динамометрического ключа, можно затянуть гайку и болтовое соединение с необходимым усилием и точным моментом.

Источник

Делаем динамометрический ключ своими руками из простых деталей

Динамометрический ключ без шкалы: чем заменить

Чтобы ключ получился простым в использовании и мог нормально эксплуатироваться, пользователю нужно знать простую формулу из школьного курса физики, а именно, что момент в 10 Н*м — это произведение веса в 1 кг, приложенного на расстоянии один метр от точки. Таким образом, нетрудно догадаться, что рычаг в 0,5 м достигает данного значения при усилии в 2 кг, 0,2 м — 5 кг и т. д.

Отталкиваясь от этих расчётов, мастер должен приобрести или найти следующие детали для изготовления инструмента:

Для изготовления динамометрического ключа достаточно лишь зафиксировать безмен на рукояти в месте замаркированной отметки, надеть насадку на противоположный торец рычага и аккуратно тянуть за весы до тех пор, пока на шкале не отобразится необходимый результат, что будет соответствовать достигнутому крутящему моменту при затяжке. Чтобы не путаться в показаниях прибора, достаточно потратить 15 минут и составить подробную таблицу зависимости показаний прибора, длины рычага и конечного усилия в Н*м.

Электронный безмен до 50 кг

Правильная работа с динамометрическим ключом

Такой инструмент, как динамометрический ключ, позволяющий выполнять затяжку болтов с равным усилием, требует большой аккуратности в работе и наличия определенных навыков.

Примерная последовательность затяжки болтов таким ключом выглядит следующим образом:

Применять вместо динамометрического ключа какой-то другой инструмент (в том числе механизированный, с возможностью нормирования усилия заворачивания) — не следует. Ведь только ключом можно добиться абсолютно точного и плавного закручивания болтов, благодаря которому прокладка окажется равномерно прижатой по всей поверхности блока. Это поможет сделать срок ее службы максимальным, избежать появления прогаров, протечек масла и вытекания охлаждающей жидкости.

Видео

Самодельный динамометрический ключ: как сделать своими руками

Время на чтение: 6 минут

Каждому опытному автолюбителю или профессиональному мастеру известно, что многие детали в автомобиле требуют особого усилия при затяжке. Так, если на гайку будет передан момент, недостаточный для её полного затягивания, она может разболтаться при движении, и, напротив, перетянув крепёж, можно обеспечить деформацию детали.

Именно поэтому динамометрический ключ — одна из важнейших составляющих набора инструментов каждого специалиста. Однако стоит он достаточно дорого, и некоторые умельцы изготавливают инструмент своими руками.

Динамометрический ключ

Критерии выбора приспособления

Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.

Внимание! Выбирая ключ, не следует стремиться к приобретению универсальных моделей с большим диапазоном. Чем выше универсальность, тем выше погрешность инструмента. Лучше приобрести несколько ключей с меньшим диапазоном, они обеспечат высокую точность измерений.

Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов. Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа. При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие.

Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны. Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности. Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.

Советы профессионалов при изготовлении ключа

С первого раза инструмент может не получиться, и измерение будет некорректным. Однако любой опытный мастер может дать несколько подробных советов, следуя которым каждый новичок добьётся желаемого результата.

При отсутствии рычага или материалов для него можно пользоваться обычным гаечным ключом с рожковым захватом с одной стороны и накидным — с противоположной. Однако здесь следует более тщательно вычислить соотношение длины и крутящего момента, так как наверняка размер плеча будет представлять собой дробное число.

Для лучшей фиксации безмена к рычагу следует особенно тщательно отнестись к месту его установки. Лучший вариант — аккуратно просверленное сквозное отверстие, точно в месте приложения нагрузки, и прибор никогда не соскользнёт с рукояти.

В зависимости от требуемого натяжения у мастера может быть сразу несколько безменов с различными пределами взвешивания, каждый из которых должен иметь собственную таблицу зависимости нагрузки от плеча и крутящего момента.

Так как все усилия при определении степени затяжки прикладываются только к весам, необходимо обеспечить удобный захват ручки, так как 20-30 кг с плохим захватом не позволят комфортно работать с прибором.

Динамометрический ключ своими руками — экономим на покупке

В инструкциях по техническому обслуживанию автомобилей, часто можно встретить таблицы с указанием крутящего момента для затяжки крепежа.

Особенно важно соблюдать значение на таких деталях, как впускной коллектор, головки блока цилиндров, шарниры подвески. Мастера станций техобслуживания используют специальные приспособления: динамометрические ключи. Это дорогостоящий элемент: если он используется от случая к случаю, приобретение нецелесообразно. Поэтому многие автолюбители, обслуживающие автомобили самостоятельно, делают динамометрический ключ своими руками.

Совершенно бесплатно изготовить инструмент не получится: как минимум нужен фабричный ключ, а также прибор, фиксирующий крутящий момент.

Как осуществляется измерение затяжки

Чтобы корректно измерить затяжку при помощи самодельного прибора, необходимо выполнить несколько простых правил:

Для предотвращения срыва болтового соединения не следует давать запредельную нагрузку на самодельный динамометр, а затяжку вести лишь на номинальных значениях, прописанных в техническом руководстве по обслуживанию той или иной детали в автомобиле. В противном случае есть риск деформации заводской продукции.

Перетяжка болта на колесе автомобиля

Основные ошибки при изготовлении ключа

Любой высокоточный инструмент не может быть изготовлен совсем без ошибок, так как у мастера под рукой нет ни точных разработок, ни чертежей, и всё это может привести к некорректным измерениям и поломке деталей авто впоследствии. Однако многие профессионалы имеют ответы и на этот счёт, предлагая автолюбителям ряд рекомендаций для того, чтобы минимизировать ошибки и неточности, в частности:

Вам это будет интересно О пневматических домкратах: как сделать из пневмоподушки своими руками

Таким образом, при использовании самоделки на мастере лежит гораздо больше ответственности, потому что прибор не может обладать теми функциями по автоматическому ослаблению усилия, как покупной аналог.

Станция техобслуживания

Самодельное устройство лучше всего применять для контроля за натяжением болтов, если возникают сомнения. При необходимости контроля затяжки на какой-либо сложной составной детали автолюбителю всё-таки следует обратиться в СТО для проведения диагностики и ремонта, не производить замену важных компонентов у себя в гараже, потому что самовольное вмешательство может стоить гораздо дороже, чем сэкономленные на ключе средства.

Выбор динамометрического ключа

Как устроен динамометрический ключ для автомобиля?

Существуют два конструктивных решения: ограничение крутящего момента, и визуальный контроль процесса. Рассмотрим каждое из них детально.

Популярное: Зарядка аккумулятора автомобиля в домашних условиях – насколько это безопасно?

Так называемая трещотка

Внешне мало чем отличается от обычного рычага с трещоткой под торцовые головки. Собственно, это она и есть. Просто храповой механизм с регулируемой силой срабатывания, превратил обычную рукоятку в динамометрический ключ. Секрет именно в конструкции храповика. Он позволяет шестерне прокручиваться в любую сторону.

По направлению возврата, когда вы отводите рукоять для следующего оборота головки, усилие минимально. А вот в рабочем направлении, где применяется усилие, зуб храповика соскакивает с шестерни при достижении заданного значения.

В рукоятке хвостовика, расположена вращающаяся насадка. Она регулирует натяжение пружины храпового механизма.

Как работает система?

При достижении выставленного значения момента, шестерня трещотки начинает проскакивать. Рукоять проворачивается с характерным звуком, а гайка не закручивается.

Динамометрический ключ с трещоткой является полуавтоматическим. Он дает возможность затягивать гайки, не опасаясь их перетянуть.

Измерительная шкала

Динамометрический ключ не имеет механизма ограничения крутящего момента, но к поворотному механизму подсоединен стрелочный либо цифровой динамометр. Когда к рукоятке прилагается усилие, стрелка отклоняется, и можно фиксировать значение приложенной силы. Принцип работы достаточно прост: стрелка сохраняет неизменное положение относительно головки ключа, а рукоятка изгибается, как пружинный торсион. В результате шкала смещается по отношению к кончику стрелки пропорционально приложенному усилию.

Недостаток данной модели – нет автоматического ограничителя. Вы просто контролируете усилие, которое прилагается к рукоятке. Это позволяет произвести более точное измерение (в отличие от трещотки, которая работает дискретно), но есть вероятность механической ошибки при дозировании усилия.

Самодельный динамометрический ключ на базе трещотки сделать сложно, технология требует наличия металлообрабатывающих станков и прецизионной калибровки. А вот инструмент с динамометром вполне по силам домашнему мастеру.

Практическое применение как правильно пользоваться инструментом

Индикаторные приборы не вызывают сложностей. Вы просто читаете показания, и видите крутящий момент. А вот щелчковый механизм требует привыкания и правильного понимания разметки шкалы. Грубые показания нанесены на неподвижный стержень рукоятки. Точные деления на поворотной части.

На иллюстрации изображены метки в 98 Nm и 2 Nm (на поворотной ручке). Значения складываются: итоговый показатель – 100 Nm. Чтобы протянуть таким динамометрическим ключом болты колес автомобиля (например, значение 120 Nm), необходимо выставить 112 Nm на неподвижной рукоятке и 8 Nm на поворотной части.

Если понять общий принцип, пользоваться инструментом будет удобно.

Существуют различные варианты исполнения разметки:

При этом для всех типов рукояток есть общее правило: на торце откручивается стопорное колесико, производится установка значения, после чего крепление механизма снова затягивается. Большинство динамометрических ключей такого типа, устроены еще проще.

Прокручивания трещотки не происходит, вы просто слышите громкий щелчок. Принципиально, это ничего не меняет: просто после характерного звука следует прекратить затяжку.

Моменты затяжки болтов и гаек указываются в инструкциях по ремонту и обслуживанию автомобиля. Таблица не универсальна: крепеж с одинаковой метрической размерностью, на различных узлах может иметь разные показатели.

Даже усилие затяжки колесных болтов на автомобилях одного производителя (собранных на одной платформе) может отличаться. Например, Volkswagen Passat – 120 Nm, а одноплатформенный Volkswagen Sharan – 170 Nm.

Крайне желательно соблюдать заводские установки, иначе можно повредить узлы и детали. Но бывают ситуации, когда информация не доступна. В таких случаях поможет таблица затяжки болтов динамометрическим ключом.

Предельные усилия для затяжки болтов

Авто не видит чип-ключ

Чтобы правильно затянуть автомобильные болты и гайки, не повредив их, мастер должен быть в курсе того, какие усилия являются предельными в зависимости от длины, диаметров элементов, качества стали, из которых они изготовлены. Эти данные по предельному крутящему моменту приведены в таблице.

Как правило, шкала инструмента градуирована в Нм, но иногда можно увидеть на ней показатели усилий в килограммах.

Динамометрический ключ в наборе с насадками

Изготовление своими руками

Домашний динамометрический ключ основан на законах физики, которые изучают еще в школе. Прикладываемая сила выражается в ньютонах на метр, а степень усилия может регулироваться в зависимости от длины рычага. Стоит учитывать, что для создания определенного усилия в разных случаях требуется различная длина рычага. Главное условие — этот показатель должен измеряться.

Среди особенностей по созданию рассматриваемого типа инструмента своими руками отметим:

Подобная конструкция может использоваться для создания момента около 100 Н/м. При необходимости можно отрегулировать ключ, для чего используется несколько иная труба. Достоинством является универсально в применении, недостатком — довольно большие размеры, которые не позволяют комфортно выполнять работу в труднодоступных местах, к примеру, под капотом.

Как сделать динамометрический ключ своими руками, чтобы им было удобно пользоваться?

Метровая рукоятка ключа – не самый практичный вариант. Воспользуемся правилом расчета силы в зависимости от длины рычага. Формулы изучать нет смысла, величины рассчитываются в пропорциях.

Чем короче рычаг, тем большее усилие необходимо приложить (при сохранении величины крутящего момента):

Для изготовления понадобятся:

Отмерив от центра вращения необходимую длину, закрепляем хомут на рычаге. Устройство готово за 15 минут. Можно наметить несколько точек установки хомута, в зависимости от измеряемого момента.

Важно! При затяжке крепежа, тянуть нужно именно за весы (динамометр). К рукоятке никакого усилия не прилагаем. Между рычагом и направлением усилия (вдоль пружины кантора) удерживается прямой угол.

Под рукой полезно будет иметь готовую таблицу расчета крутящего момента, в зависимости от показаний безмена.

Если не хочется делать своими руками отдельный инструмент – воспользуйтесь стандартным набором ключей (с одной стороны рожковый, с другой – накидной). Принцип действия такой же точно. Для каждого ключа (поскольку они разной длины), заранее составляем таблицу расчета. Можно воспользоваться готовым приложением для смартфона:

Вводим полученные данные (длина рычага, показания кантора), и видим готовый результат в ньютонах на метр.

Затягиваем болт самодельным динамометрическим ключом — видео

Вывод: Имея на руках безмен стоимостью 300 – 500 руб. (он есть практически в каждом доме), можно сэкономить на покупке фабричного динамометрического ключа: цена порядка 2000 – 3000 рублей.
