Что можно использовать вместо строительного фена
Как сделать строительный фен своими руками
Простым обывателям мало известен такой инструмент как строительный фен. Но те, кто использует его по назначению утверждают, что он является очень удобный и практичным, в частности при выполнении домашнего ремонта. Стоимость фирменных моделей довольно высокая. В них предусмотрены различные режимы, которые позволяют значительно упростить рабочий процесс. Однако, как показывает практика, многие «навороты» абсолютно излишни, а чтобы выполнять элементарное разогревание материалов можно сделать строительный фен своими руками, значительно при этом сэкономив на покупке.
Общие сведения и назначение устройства
Строительный фен является профессиональным инструментом, который выдает поток горячего воздуха. Температура такой воздушной струи порой достигает 650°C. Самой важной характеристикой строительных фенов является диапазон мощностей, которые может выдавать термовоздуходувка. Чем большей мощностью она обладает, тем шире можно использовать инструмент для различных видов работ.
Функционал строительных фенов довольно многообразен и без особых усилий позволяет выполнять специфические операции:
Стоит отметить, что это абсолютно не все работы, которые могут быть выполнены посредством данного оборудования. В зависимости от нужд хозяина использовать строительный фен можно для многих ремонтных задач.
Схема и устройство оборудования
По своему устройству технический фен имеет значительную схожесть с бытовыми моделями, которые используются для высушивания волос. Среди главных узлов в данном агрегате стоит отметить обязательное наличие корпуса, нагревательного элемента и устройства, которое перенаправляет горячие воздушные массы в необходимое место.
По сравнению с другими термическими приборами, у строительного фена отсутствует открытое пламя. Такая особенность позволяет снизить уровень пожароопасности агрегата и исключить потребность в сжигании горючих материалов.
У прибора можно выделить присутствие следующих конструктивных деталей:
Горячая струя воздуха подается через суженное на конце металлическое сопло, в результате такой узкой направленности происходит формирование мощного потока. Для полноценной работы строительный фен следует укомплектовать различными насадками, которые легко сделать самостоятельно из подручных средств. Благодаря им можно будет изменять формы воздушных потоков исходя из того, для каких видов работ применяется устройство.
Видео «Температура строительного фена»
Что необходимо для изготовления фена своими руками
Чтобы самостоятельно собрать строительный фен необходимо заранее подготовить соответствующие комплектующие, которые будут использоваться в процессе сборки. Для этого понадобится предусмотреть наличие:
Самостоятельная сборка конструкции: пошаговый процесс
Для изготовления полноценного строительного электроинструмента из бытовой модели фена, должна быть проведена соответствующая модернизация прибора, путем изменения его конструкции.
В первую очередь выполняется разборка корпуса фена, а также осуществляется извлечение всех пластиковых деталей. При эксплуатации они могут не только плавиться и издавать едкий запах, но и могут привести к замыканию проводов, в результате плавления и попадания жидкой пластмассы на конструкцию электроэлементов. Их желательно заменить текстолитовыми или эбонитовыми деталями.
После этого выполняется замена уже непригодного нагревательного элемента на керамическую деталь. На установленный керамический элемент необходимо намотать нихромовую спираль. При этом витки должны быть расположены максимально плотно, так как их количество определяет температуру нагрева инструмента — более плотное расположение обеспечивает больший нагрев. В процессе важно учитывать некоторые аспекты:
Для изготовления нагревательного элемента можно использовать корпус мощных галогеновых ламп и нихромовые спирали. Ламповые стекла обладают хорошей устойчивостью к высоким температурам. Закрученную проволоку следует поместить в конструкцию стеклянного корпуса. Поскольку припой для нихрома невозможен, то соединение выполняется посредством надежного прикручивания концов нихромовой проволоки к трансформаторной проводке. После чего все тщательно изолируется.
Также следует сделать обмотку готового нагревательного элемента фольгой. Таким образом происходит создание отраженного излучения, что влияет на увеличение мощности электроинструмента и минимизацию его теплопотери. Альтернативой использования корпуса лампы является стекловолокно, которое можно намотать на нихромовую спираль, а сверху надеть прочную стальную трубку, для вывода горячего воздуха наружу.
После этого на рукоятку изделия одевается резиновая трубка, которая защитит руку от перегрева керамики. Оптимальным решением может стать использование матерчатой гофры. Например, ее можно взять с пылесосов. Она обладает прорезиненной структурой, что препятствует ее нагреванию снаружи.
Затем провод следует подсоединить до трансформатора, изначально устанавливая практически готовое изделие в вентиляторный режим. Важно следовать правилу: первым делом включается подача воздуха, а потом тепло, при отключении действия выполняются в обратном порядке. Примечательно, чтобы обеспечить дополнительную подачу воздуха, рекомендуется использовать аквариумный компрессор с достаточной мощностью.
Недостатком такого устройства является ограниченность в перемещении, так как проводку и трансформатор довольно трудно перетаскивать, в связи с этим рекомендуется изготовить держатели на подставках. Работая с самодельными устройствами необходимо всегда помнить про правила техники безопасности.
Насадки для строительного фена
Сфера применения данного оборудования определяется формой используемой насадки, которая необходима для конкретного вида работ. Насадку также называют дюзой, форсункой или соплом. У каждого изделия имеется свое предназначение, согласно которого оно подбирается.
Безопасность при эксплуатации фена
Чтобы обезопасить себя от травматизации, необходимо знать, как правильно работать строительным феном.
Сперва проверку строительного фена осуществляют с безопасного расстояния. Если аппарат функционирует исправно: происходит разогрев спирали до красного состояния, присутствует нагнетание воздуха, то это свидетельствует о возможности эксплуатации устройства. Для пробы его на деле используйте что-то менее значимое по ценности.
Изготовить строительный фен своими руками в домашних условиях довольно-таки не просто, поскольку требуются определенные навыки и знания конструирования электроприборов. Если не учитывать перечень необходимых требований, то поломка техники совершенно не исключается. Чтобы этого не произошло можно просмотреть представленные ниже видео-уроки по созданию устройств данного типа.
Видео «Делаем строительный фен»
Видео «Работы строительным феном»
Как сделать строительный фен своими руками
Технический фен является универсальным электроинструментом, который применяется в домашнем хозяйстве для проведения строительных или ремонтных работ. С его помощью подготавливают поверхности под покраску, изгибают пластиковые трубы любого диаметра при монтаже водопровода и канализации, производят операции с термоусадочными материалами, паяют и выполняют многие другие работы. Если в нужный момент строительного фена не оказалось под рукой, его можно сделать своими руками. Эта задача особенно актуальна для тех, у кого нет постоянной потребности в этом инструменте, поэтому покупать его для выполнения разовых работ экономически нецелесообразно.
Устройство строительного фена
Строительный или технический фен представляет собой электроинструмент, предназначенный для локального нагрева поверхностей потоком горячего воздуха. Внешне он похож на обычный бытовой прибор, только имеет немного большие размеры и создаёт более высокую температуру — до 650 о С. Термофен состоит из следующих основных частей:
Строительный фен состоит из термоизоляционного кожуха с нагревательным элементом, электродвигателя и механизма управления прибором
Некоторые фены оснащаются регуляторами и индикаторами температурного режима, а также возможностью отключения функции нагрева при работающем вентиляторе. Последнее дополнение к конструкции необходимо для холодного обдува нагретых деталей с целью их более быстрого охлаждения.
Изготовление строительного фена своими руками
Строительный фен можно либо полностью изготовить из подручных материалов, либо переделать под него обычный бытовой фен для сушки волос. В первом случае необходимо продумать, из чего смастерить и как соединить вместе три главные составляющие этого несложного инструмента — электродвигатель, нагревательный элемент и вентилятор. При переделке бытового фена в технический нужно помнить, что многие его детали не рассчитаны на эксплуатацию в условиях высокой температуры. Поэтому нужно заранее позаботиться о термоизоляции или замене этих деталей.
Принципиальная схема самодельного термофена
Для того чтобы сделать технический фен из аналогичного бытового прибора или имеющегося под рукой материала, понадобятся:
Самодельный фен можно изготовить из подручных материалов и компьютерного вентилятора
При изготовлении технического фена нужно учесть правильный порядок его работы, чтобы первым включался вентилятор либо компрессор подачи воздуха и только после него — нагревательный элемент. Отключение элементов должно выполняться в обратной последовательности. Чтобы выполнить это условие, необходимо предусмотреть возможность раздельного включения/выключения этих частей инструмента.
В электрической части фена должно быть предусмотрено питание через выпрямитель переменного тока в виде диодного моста.
Для выпрямления переменного тока в блоке питания термофена используется обычный диодный мост
Разделение спирали нагревательного элемента необходимо для обеспечения двух температурных режимов.
Следует учитывать, для каких работ вы хотите изготовить инструмент. Например, упрощение конструкции за счёт замены электродвигателя с вентилятором аквариумным компрессором значительно облегчит задачу, но сделает фен менее мобильным.
Как сделать технический фен из подручных материалов
Проще всего изготовить строительный фен, подачу воздуха в котором осуществляет компрессор. Чтобы сделать такое устройство своими руками, необходимо:
В качестве корпуса самодельного строительного фена можно использовать металлическую трубу и введенную в неё керамическую изоляцию в виде трубки
Для изоляции трубы используется асбестовый шнур, пропитанный жидким стеклом
Медная трубка для подачи воздуха вставляется через рукоятку и прикручивается к отверстию в теплоизоляционном кожухе самодельного инструмента
Заглушки для обоих концов термоизоляционного кожуха изготавливают на токарном станке и нарезают внутреннюю резьбу
Один конец нихромовой спирали прикрепляется к болту в заглушке, отделённому от металлического корпуса изолирующей прокладкой
Прикреплённую к задней заглушке спираль нужно вставить в кожух, а саму заглушку прикрутить к концу металлической трубы
Для замыкания электрической цепи на корпус нужно загнуть конец спирали и установить его в специально пропиленную канавку на переднем конце трубы
Для работы фена понадобится трансформатор на 36–42 вольта и аквариумный компрессор подходящей производительности
Осталось подключить болты на задней заглушке к трансформатору на 36–42 вольта, а к медной трубке присоединить шланг подачи воздуха от компрессора. Понятно, что таким инструментом можно выполнять лишь ограниченный круг работ, но его функциональность значительно возрастёт, если изготовить или купить сменные дюзы (форсунки).
Видео: изготовление фена, работающего от аквариумного компрессора, своими руками
Как переделать бытовой фен в технический

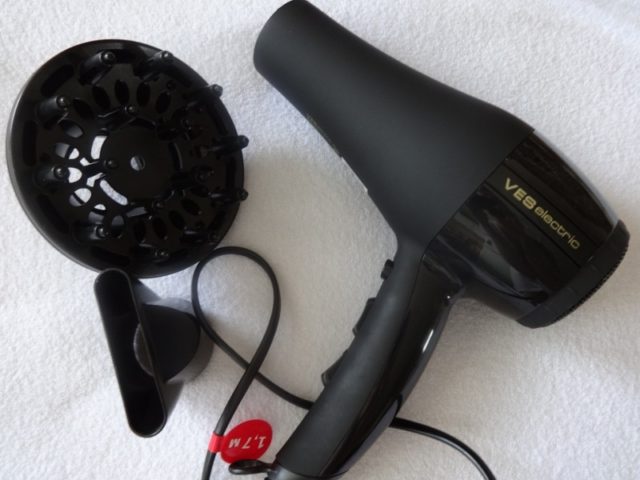

Проще всего изготовить строительный фен своими руками, переделав под него обычный бытовой прибор для сушки волос. Оба эти инструмента похожи по конструкции, поэтому главная задача, которую предстоит решить, — это увеличение мощности фена. Если бытовой прибор выдаёт температуру до 60 o С, то нам нужно получить на выходе направленный воздушный поток с температурой 500–600 o C. Чтобы добиться этого, нужно придерживаться определённых правил:
Подобрав подходящий неисправный бытовой фен, можно приступать к его модернизации. Для этого необходимо:
Для модернизации фена для волос в технический термофен прежде всего полностью разбираем бытовой прибор
Спираль бытового фена заменяем на более мощную, способную разогреться до 600 градусов
Производим разметку слюдяной пластины для изготовления нового основания под мощную спираль
В каждой слюдяной пластине сверлим по два ряда отверстий для укладки спирали
В пластинах прорезаем канавки для монтажа каркаса нагревательного элемента
Основу для намотки новой спирали устанавливаем при помощи прорезей в слюдяных пластинах
Нагревательный элемент модернизированного фена теперь вынесен за корпус бытового прибора
Для того чтобы получить два режима работы термофена, нужно сделать отвод от спирали, который обеспечит протекание тока по цепи с меньшим сопротивлением
В качестве кожуха термофена и его сопла потребуется труба подходящего диаметра
Для получения конусообразного раструба распускаем один конец трубы на узкие полоски 1–1,5 см и формируем из них нужную конструкцию
Нанесение стеклоткани на трубу обезопасит корпус бытового фена от воздействия высокой температуры
Трубу с термоизоляцией вставляем в корпус бытового фена и закрепляем её винтами
Собираем термофен и выводим наружу проводки от его спирали, чтобы припаять их к клеммам переключателя режимов
После присоединения к клеммам всех проводков штатный переключатель устанавливаем на прежнее место
Благодаря выносу термоэлемента корпус устройства защищён от воздействия высоких температур
Видео: изготовление своими руками строительного фена из старого бытового
После переделки бытового фена для волос в строительный необходимо проверить его работу. Испытания требуются для того, чтобы убедиться в работоспособности устройства, его пригодности для выполнения ремонтных и строительных работ, а также для оценки влияния более высокой температуры на элементы, оставшиеся от старой конструкции.
Видео: испытания модернизированного бытового фена
Как рассчитать и навить спираль для термофена
Для изготовления строительного фена своими руками нужно уметь рассчитывать нихромовую спираль, то есть определять, какой длины проволока определённого сечения потребуется, чтобы изготовленная из неё спираль выдавала определённую мощность. От этого показателя зависит продолжительность непрерывного цикла работы инструмента, а соответственно, и возможность выполнять им большие объёмы работ. Зависит от мощности и температура нагрева. Но на неё будут оказывать влияние и другие технические параметры работы фена, например, производительность или объём подаваемого воздуха в единицу времени (обычно в минуту).
Расчёт необходимой длины нихромовой проволоки
Определившись с требуемой мощностью технического фена, а для домашних работ она может быть от 800 до 1500 Вт, необходимо рассчитать, какой длины нужно взять проволоку для навивки спирали. Для этого нужно выполнить ряд последовательных вычислений:
Чем тоньше проволока, тем меньше её потребуется её для изготовления термофена одной и той же мощности. Данные, полученные расчётным путём, обязательно нужно проверить на практике. Ведь проволока может иметь отклонения по химическому составу или неравномерную толщину по всей длине. Перед тем как отрезать её от бухты, нужно замерить омметром сопротивление отмеренного куска.
Навивка нихромовой спирали
Чтобы из нихромовой проволоки навить спираль, нужно прежде всего определить длину цилиндрического стержня или трубки, на которую вы будете её наматывать. Это сделать довольно просто, зная диаметр спирали и длину проволоки, которая для этого потребуется. Обязательно следует учесть, что после намотки кольца спирали слегка пружинят, поэтому её диаметр получится немного больше, чем размер стержня.
Определившись с длиной стержня, нужно изготовить простейшее приспособление. Существует несколько разновидностей таких устройств. Для механизированной намотки понадобятся:
Простейшее приспособление для механизированной навивки нихромовой спирали состоит из следующих деталей: 1 — тиски, 2 — деревянный брусок, 3 — нихромовая нить, 4 — оправка, 5 — электродрель
Для ручной намотки используется тот же принцип, но вместо дрели применяют вороток, а свободный конец оправки заключается в опорную поверхность с подшипником. Можно незначительно видоизменить конструкцию, убрав тиски, и с обоих концов опереть стержень для навивки на подшипниковый узел.
Видео: ручная навивка спирали из нихромовой проволоки
При намотке спирали нужно соблюдать некоторые правила:
Укладывать витки при намотке следует плотно друг к другу. Лучше потом растянуть спираль до нужной длины.
Для того чтобы сделать строительный фен собственными руками, не требуются сложные приспособления и инструменты. Нужно лишь проявить смекалку и придумать максимально удобную его конструкцию. Желательно, чтобы ваша самоделка была изготовлена с учётом возникших потребностей, а также из расчёта пользования ей на перспективу. Ведь термофен наверняка пригодится вам и в дальнейшем для производства строительных, ремонтных или монтажных работ.
Что такое строительный фен? Изготовление строительного фена и насадок к нему своими руками
Строительным феном называют профессиональный инструмент, выдающий горячий воздух. Температурный максимум может достигать 650 градусов. Прибор укомплектовывается насадками, помогающими выполнять ряд специфических операций:
1.Нагрев и снятие старого лакокрасочного покрытия.
2.Разогрев и спайка различных пластиковых деталей.
3.Растапливание застывших составов.
5.Сушка поверхности после окраски.
6.Снятие с нагретой поверхности остатков клея, линолеума и подобных материалов.
7.Спайка металлических деталей.
7.Изгиб пластиковых труб.
Строительный фен, заводской или изготовленный самостоятельно, незаменим при проведении строительных и ремонтных работ.
Устройство и чертежи конструкции
Устройство технического фена мало отличается от бытовых моделей, используемых для сушки волос. Главными узлами этого агрегата считаются корпус, нагревательный элемент и устройство, с помощью которого горячий воздух перенаправляется в заданное место.
В отличие от других термических приборов, в строительном фене нет открытого пламени. Это снижает пожароопасность прибора и исключает необходимость сжигания топлива. В приборе присутствуют следующие конструктивные детали:
Горячий воздух выходит из узкого сопла агрегата, благодаря чему формируется мощная направленная струя. Объём воздуха, который прибор выдаёт в единицу времени — это его производительность.
Современные строительные фены, разрабатываемые на промышленном производстве, имеют несколько дополнительных функций. Их количество различается в зависимости от конкретной модели:
1.Контроль за силой прохождения горячего воздуха через сопло.
2.Регулировка температуры. Как известно, обычный бытовой фен для сушки волос выдаёт до 60 градусов. В мощных технических приборах этот показатель может достигать 650–700 градусов, однако такие сверхвысокие температуры требуются не всегда.
3.Выбор режима, в котором будет функционировать устройство.
Многие современные модели имеют встроенные светодиодные индикаторы, показывающие температуру нагрева воздушной струи. Это позволяет контролировать работу прибора. Также строительный фен укомплектовывается рядом насадок, многие из которых можно изготовить самостоятельно. Они изменяют форму воздушной струи в зависимости от того, где используется агрегат.
Инструменты и материалы
Многие любители, обладающие определёнными познаниями в области электротехники, могут изготовить строительный фен самостоятельно. Профессиональным такой агрегат вряд ли можно назвать, но он вполне подойдёт для очистки двери от засохшей краски.
Чаще всего в основе самодельного строительного фена лежит обычное устройство для сушки волос. Корпус должен быть выполнен из керамики. Из него удаляются все пластмассовые детали. Если эта процедура не сделана, при работе возможно замыкание проводов с дальнейшим расплавлением пластиковых частиц и выходом из строя электроники. По этой же причине не допускается использование пластмассового корпуса: пластик не выдерживает воздействие больших температур.
Из других материалов вам потребуются:
1.Спиралевидная проволока из нихрома, необходимая для создания нагревательного элемента.
2.Металлические пластины. Из них создаются лопасти, необходимые для работы вентиляционной системы.
3.Электрический кабель. Сечение проволоки — более 4 миллиметров, в противном случае возможна перегрузка.
4.Резиновая труба. Эта небольшая деталь обеспечит термозащиту ручки самодельного фена.
5.Металлический наконечник, формирующий воздушную струю.
Как сделать строительный фен своими руками
Чтобы изготовить строительный электроприбор из обычного фена для волос, необходимо провести модернизацию устройства
1.Прежде всего нужно разобрать корпус.
2. После разборки бытового электроприбора необходимо извлечь все пластиковые детали, которые могут расплавиться под воздействием высоких температур. Их можно заменить изделиями из текстолита и эбонита.
3. Отработавший своё нагревательный элемент также извлекается. Вместо него устанавливается керамическая деталь, на которую наматывается нихромовая спираль. От количества её витков зависит рабочая температура устройства. Чем они плотнее, тем больше градусов будет на выходе. Здесь есть некоторые особенности:
4.Нихромовые витки не должны соприкасаться между собой. В противном случае возможно замыкание при работе.
5.В бытовых самодельных приборах не стоит укладывать витки слишком плотно: может не выдержать электрика.
6.Проще всего сделать нагревательный элемент из корпуса мощной галогеновой лампы и нихромовой спирали. Ламповое стекло может выдерживать очень высокие температуры без каких-либо последствий. Закрученная проволока помещается в стеклянный корпус.
7.Концы нихромовой проволоки прикручиваются к проводу трансформатора и изолируются. Фен предварительно переводится в режим вентилятора. Работа с паяльником исключается: материал, из которого делается спираль, не подлежит припою.
8 Готовый нагревательный элемент оборачивается в фольгу. Создаётся отражённое излучение, увеличивающее мощность электроприбора. Кроме этого, сводятся к минимуму теплопотери от нагревательного элемента.
9. В качестве альтернативы корпусу лампы можно использовать стекловолокно, намотанное поверх нихромовой спирали. Сверху надевается прочная стальная трубка, через которую горячий воздух будет выходить наружу.
10. Нагревательный элемент размещается в корпусе строительного фена и подключается к трансформатору. Прибор необходимо выставить точно по центру. Предварительно он заматывается в несколько слоёв асбестовой нити, что равномерно увеличивает его диаметр.
11. На ручку фена надевается заранее подготовленная резиновая трубка. Это предотвращает ожоги рук от касания к раскалённой керамике. Для этой цели может использоваться старая гофра от пылесоса, прорезиненная изнутри и матерчатая снаружи. Этот материал надёжно защитит работника.
Безопасность при изготовлении и работе
Строительный фен — достаточно сложный электроприбор. Его изготовление и дальнейшая эксплуатация требуют соблюдения ряда правил техники безопасности:
2.При проведении любых работ строительным феном необходимо заранее подготовить средства пожаротушения.
3.Не стоит класть раскалённый электроприбор на незащищенную поверхность: есть риск испортить покрытие.
4.Если вы планируете использовать строительный фен для работы с краской, следует оборудовать дополнительный источник вентиляции. В противном случае летучие компоненты краски распространятся по воздуху и окажут негативное влияние на здоровье.
5.Готовый строительный фен необходимо проверить в работе. Вначале устройство включается на безопасном расстоянии. Только когда вы убедитесь в его нормальной работе (раскалённой докрасна нихромовой спирали, поступлении и выдаче воздуха), его можно пробовать на малоценном изделии.
При работе с любыми строительными фенами нужно помнить одно правило: в первую очередь включается подача воздуха, после — тепло. Выключение идёт в обратном порядке, в противном случае возможен перегрев и оплавление деталей.
Формы насадок
Область использования строительного фена определяется формами насадок, которые имеются в наличии. Их называют дюзами, форсунками или соплами. Каждое изделие предназначено для проведения определённых работ:
1Плоские сопла предназначены для удаления остатков старой краски, обоев, деформации пластиковых листов.
2.Круглые насадки позволяют обработать медную трубу.
3.Рефлекторная насадка с закруглённым отводом применяется для изгибания полимерных труб.
4.С помощью специальных щелевых насадок можно сварить внахлёст листы ПВХ.
5.Боковые насадки со встроенной стеклозащитой позволяют очищать оконную раму, не перегревая при этом стекло.
6.Режущее сопло изготавливается в виде сплющенной трубы. Оно используется для раскроя пенопласта.
7.Зеркальные сопла используются для сваривания частей пластика.
