Что такое рабочее место каменщика

Организация рабочего места каменщика

Рабочее место каменщика – это ограниченный участок возводимой стены и часть подмостей или перекрытия, в пределах которых сложены материалы и перемещаются рабочие. Организация рабочего места должна исключать непроизводительные движения рабочих и обеспечивать наивысшую производительность труда.

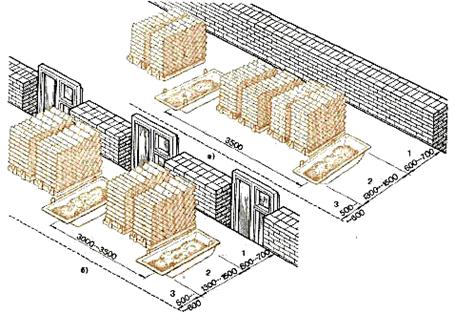

Рис.1 а – сплошная стена; б – стена с проемами

Рабочее место должно находиться в радиусе действия крана, иметь ширину около 2,5 м и делиться на три зоны: 1.рабочая зона свободная полоса вдоль кладки, на которой работают каменщики (шириной 0,6-0,7м); 2.зона материалов – полоса, на которой размещают кирпич, раствор и детали, закладываемые в кладку по мере ее возведения (1,3 – 1,5м); 3.зона транспортировки – в этой зоне работают такелажники, обеспечивающие каменщиков материалами и закладными деталями (0,5-0,8м).

Число поддонов с кирпичом и ящиков с раствором зависит от толщины стены, числа проемов.

При кладке кирпичных стен материал располагают вдоль фронта работ в чередующемся порядке, т. е. кирпич на поддонах, раствор в ящике, затем снова кирпич на поддонах и т. д. Чтобы удобно было подавать раствор на стены, расстояние между соседними ящиками с раствором не должно превышать З. 3,5 м, а располагать их необходимо длинной стороной перпендикулярно стене. Расставлять ящики вне зоны материалов и дальше 2 м от места укладки раствора в конструкцию не следует, так как при этом повышается физическая нагрузка на рабочего и увеличивается потеря раствора.

Запас кирпича или камня на рабочем месте должен соответствовать 2. 4-часовой потребности в них. Раствор загружают в ящики непосредственно перед началом работы. Не следует загромождать рабочие места излишним количеством материалов и перегружать подмости и леса.

Источник

Организация рабочего места каменщика: Схема

Работу по кладке из керамических камней выполняют звеньями из двух или четырёх человек в зависимости от фронта работ и сложности кладки. В зависимости от сложности кладки число каменщиков может быть различным. Кладку ведут звеньями — «двойка», «тройка», «четвёрка» и «пятёрка». Между первой и второй парами каменщиков соблюдают разрыв в 2…2,5 м.

Правильная организация рабочего места каменщика позволяет повышать производительность труда при хорошем качестве работ. В качестве примера приведена схема организации рабочего места каменщика при кладке стены в 2 кирпича (рис.12)

Схема организации рабочего места каменщика

Кирпичные стены выкладывают отдельными участками, длина которых зависит от особенностей возводимой конструкции, поэтому каждый участок ограничивают пересечениями и сопряжением продольных и поперечных внутренних и наружных стен, а также проёмами (рис.13). При этом на каждом участке (делянке) должны быть обеспечены нормальные условия для работы нескольких каменщиков.

Рабочее место каменщика схема

Ящики с раствором расставляют на рабочем месте через 3 м, между ними, чередуя, укладывают штабель керамических камней и штабель облицовочного кирпича.

Следует учитывать, что для гидратации цемента в растворе должно быть определённое количество воды, потому что нельзя применять в кладку сухой кирпич, который впитывает необходимую для раствора воду, из-за чего раствор теряет заданную прочность. Поэтому при кладке стен и столбов на известково- цементном или цементном растворе, а также на растворе с молотой негашеной известью в сухую жаркую или ветреную погоду необходимо предварительно смачивать водой глиняный кирпич и керамические камни.

ПРИМЕЧАНИЕ: Однако при кладке на известковом или известково-глиняном растворе предварительное увлажнение глиняного кирпича и керамических камней НЕ ДОПУСКАЕТСЯ.

Вначале перед укладкой каждого верстового ряда натягивают причальный шнур, закрепляя его на специальную скобу или за гвозди, вбитые в свежие растворные швы между кирпичами, уложенными по концам стены. Затем на стене раскладывают кирпич для наружных и внутренних рядов кирпичной кладки.

Кладка сплошных кирпичных стен выполняется по цепной многорядной системе перевязки швов, кладка столбов и простенков шириной не более 1 м — по трёхрядной системе.

Кладка этажей на высоту 3,3…3,6 м производится в 3 яруса. Первый ярус выполняется с межэтажных перекрытий, а для кладки второго и третьего яруса применяют инвентарные подмости.

Какие бывают виды кирпичной кладки подробно можно почитать по ссылке

Установку лесов и подмостей для каменных работ смотрите в раздел сайта «Леса и подмости для каменных работ«.

Обычно кладку несложных стен ведут два каменщика. На рисунках 14…16 показана работа каменщиков «двойки».

При выкладывании наружной версты ведущий каменщик (4-5 разряда):

Ведущий каменщик после установки причалки и расшивки швов ранее выложенной кладки разравнивает кельмой грядки раствора на стене и на ложковых гранях камней и укладывает камни на наружную версту (рис.14).

Каменщик-подручный (2 разряда) помогает ведущему каменщику:

Каменщик-подручный подготавливает растворную постель на наружной версте стены (рис.15), покрывает раствором ложковые грани керамических камней, насухо уложенных в ряд на внутренней версте стены.

Раствор расстилают на стену грядкой:

Раствор расстилают и на наверстанные камни тычковых рядов.

При выкладывании внутренней версты (рис.16) двойка каменщиков выполняет те же операции, двигаясь в обратном направлении.

Кладку простенков звено «двойка» ведёт одновременно на всей делянке (расстояние между выложенными углами). В то время как каменщик-подручный на одном из простенков делает забутовку и расстилает раствор, ведущий каменщик укладывает на другом простенке верстовые кирпичи. Затем каменщики меняются местами и продолжают работу.

Рабочие операции по выполнению кладки смотрите здесь.

Источник

3. ТЕХНОЛОГИЯ КИРПИЧНОЙ КЛАДКИ

3.1. Организация рабочего места каменщика

Участок кладки вместе с рядом установленными поддонами с кирпичом, ящиками раствора и подмостями образует рабочее место каменщика. Правильная организация рабочего места обеспечивает высокую производительность труда.

При кладке глухих участков стен (рис. 3.1) рабочее место каменщика имеет ширину 2,5…2,6 м и подразделяется на зоны:

– рабочую (шириной 60. 70 см), где перемещается каменщик в процессе кладки;

– складирования (шириной до 1,6 м ), где ящики с раствором чередуются с поддонами кирпича;

– свободную (шириной 30. 40 см) для прохода.

Рис. 3.1. Организация рабочего места при кладке глухих стен

При кладке простенков (рис. 3.2) рабочее место каменщика шириной до 2,6 м также подразделяется на зоны: рабочую, складирования и свободную.

Чтобы каменщики выполняли меньше движений, поддоны с кирпичом ставят напротив простенков. Ящики с раствором устанавливают напротив проемов, чтобы длинная сторона была перпендикулярна возводимой стене.

При кладке углов стен рабочее место каменщика организуют следующим образом (рис. 3.3). Вдоль участка кладки оставляют свободную полосу (рабочая зона) шириной 60. 70 см; поддоны с кирпичом ставят ближе к углу, повернув ящики с раствором.

Рис. 3.2. Организация рабочего места при кладке простенков

Рис. 3.3. Организация рабочего места при кладке углов

При кладке столбов (рис. 3.4) кирпич размещают слева, а раствор – справа от каменщика, Рабочая зона шириной 70 см размещается между кладочными материалами по одну сторону выкладываемого столба.

Запас кирпича на рабочем месте каменщика должен соответствовать 2. 4-часовой потребности.

Раствор в ящики загружают перед на­чалом кладки с расчетом на
40. 45 мин работы. В процессе кладки пополняют запас кирпича и раствора.

Рис. 3.4. Организация рабочего места
при кладке столбов

Источник

Организация рабочего места

Участок кладки с установленными рядом поддонами с кирпичом, ящиками с раствором, подмостями образуют рабочее место каменщика. Правильная организация рабочего места обеспечивает высокую производительность труда.
Рабочее место каменщика (рис. 1) при кладке стен имеет ширину 2,5. 2,6 м и делится на зоны: рабочую — шириной до 700 мм, где перемещается каменщик в процессе кладки; складирования кирпича, ящиков с раствором — шириной 1600 мм; свободную (для прохода).
При кладке глухих участков стен (рис. 1, а) поддоны с кирпичом и ящики с раствором чередуют.
При кладке простенков (рис. 1, б) напротив проемов размещают ящики с раствором, при этом длинную сторону ящиков располагают перпендикулярно возводимой стене.
При кладке облегченных стен материалы для кладки размещают в чередующемся порядке: кирпич, ящики с материалом для засыпки пустот и ящики с раствором. Чтобы удобно было подавать раствор, расстояние между ящиками с раствором не должно превышать 3,6 м.
Запас кирпича и других кладочных материалов на рабочем месте, которые подают до начала Смены, должен соответствовать 2. 4-часовой потребности в них. Раствор в ящики загружают перед началом кладки с расчетом на 40. 45 мин работы. В процессе кладки запас материалов и раствора пополняют.

Рис. 1. Схема организации рабочего места каменщика при кладке стен:

а — глухих,, б — с проемами; 1 — рабочая зона, 2 — зона складирования, 3 — свободная зона

Источник

Исполнительная

Организация труда и рабочего места каменщиков

Наиболее распространенной является бригадная форма организации труда.

Бригада, выполняющая работу по возведению того или иного объекта или его части, включает в свой состав звенья каменщиков, плотников, монтажников, такелажников.

В бригаде, как правило, есть несколько звеньев каменщиков, способных самостоятельно выполнять каменную кладку. В состав каждого звена входят рабочие различной квалификации.

Различают звенья «двойка», «тройка», «четверка», «пятерка», «шестерка». Основой всех звеньев является «двойка», состоящая из каменщика высшего (4-го…5-го) и низшего (2-го) разрядов. В звеньях «тройка» и «пятерка» кроме основных «двоек» включают еще по одному каменщику низшего разряда.

Каменщики высокой квалификации выполняют кладку наружной версты, архитектурных деталей, контролируют горизонтальность и вертикальность рядов. Менее сложные операции — укладку кирпича во внутреннюю версту и забутку, а также подачу кирпича и раствора — выполняют каменщики низшей квалификации. Такое разделение труда позволяет более эффективно использовать труд высококвалифицированных каменщиков.

Выбор состава звеньев зависит от принятого способа организации кладки, ее вида и архитектурной сложности.

При возведении каменных конструкций с большим числом архитектурных деталей или проемов, а также стен толщиной в 0,5, 1, 1,5 кирпича работают звеном «двойка»; стен толщиной 2 и 2,5 кирпича — звеньями «тройка» и «четверка»; стен толщиной более 2 кирпичей — звеньями «пятерка» и «шестерка».

Бутовую кладку стен толщиной до 800 мм выполняют звеном «двойка», а большей толщины — звеном «тройка».

Бутобетонную кладку с использованием опалубки выполняет звено каменщиков-бетонщиков из 8 человек: 2 — монтируют и демонтируют опалубку, 2 — подготавливают камень и подают его к месту укладки, 2 — укладывают бетонную смесь, 2 — втапливают камень в бетонную смесь.

Организация рабочих мест каменщиков должна способствовать достижению высшей производительности и исключить непроизводительные движения, а также простои каменщиков. С этой целью на захватке, делянке, отведенных для работ бригады или звена, организуют рабочие места в радиусе действия крана.Рабочее место имеет ширину 2,5 м и делится на три зоны; рабочую, между стеной и материалами, шириной 0,6…0,7 м, в которой работают каменщики; зону материалов, 1,3…1,5 м, где размещают кирпич, растворные ящики и закладные детали; транспортную, 0,5…0,6 м, служащую для перемещения такелажников, обеспечивающих каменщиков материалами, а также для прохода рабочих, не связанных непосредственно с кладкой. Поддоны с камнем и ящики с раствором устанавливают перпендикулярно стене. Порядок их расстановки зависит от характера возводимых конструкций и вида применяемых материалов.

При возведении глухих стен из кирпича, керамических и шлакобетонных камней чередуют ящики с раствором и поддоны с каменным материалом.

Чтобы удобнее было подавать раствор на стены, расстояние между ящиками с раствором не должно превышать З…3,5 м.

При кладке стен с проемами камень размещают против простенков, а ящики с раствором — против проемов.

Если кладку выполняют с одновременной облицовкой, то рядом с каменным материалом располагают поддоны с лицевым кирпичом или другим облицовочным материалом.

Во время кладки столбов кирпич размещают с одной стороны столба, а раствор — с другой.

Запас кирпича или камня на рабочем месте звена каменщиков должен быть не менее двухчасовой потребности. Не следует подавать на рабочее место излишнее количество материалов, так как это приводит к загромождению рабочего места и перегрузке подмостей или лесов.

По окончании смены звенья выполняют необходимую уборку и очистку ящиков, поддонов, инструмента и приспособлений.
