Инструментальные среды разработки и сопровождения программных средств
В настоящее время с каждой системой программирования связываются не отдельные инструменты (например, компилятор), а некоторая логически связанная совокупность программных и аппаратных инструментов поддерживающих разработку и сопровождение ПС на данном языке программирования или ориентированных на какую-либо конкретную предметную область. Такую совокупность будем называть инструментальной средой разработки и сопровождения ПС. Для таких инструментальных сред характерно, во-первых, использование как программных, так и аппаратных инструментов, и, во-вторых, определенная ориентация либо на конкретный язык программирования, либо на конкретную предметную область.
Инструментальная среда не обязательно должна функционировать на том компьютере, на котором должно будет применяться разрабатываемое с помощью ее ПС. Часто такое совмещение бывает достаточно удобным (если только мощность используемого компьютера позволяет это): не нужно иметь дело с компьютерами разных типов, в разрабатываемую ПС можно включать компоненты самой инструментальной среды. Однако, если компьютер, на котором должно применяться ПС, недоступен для разработчиков этого ПС (например, он постоянно занят другой работой, которую нельзя прерывать, или он находится еще в стадии разработки), либо неудобен для разработки ПС, либо мощность этого компьютера недостаточна для обеспечения функционирования требуемой инструментальной среды, то применяется так называемый инструментально-объектный подход. Сущность его заключается в том, что ПС разрабатывается на одном компьютере, называемым инструментальным, а применяться будет на другом компьютере, называемым целевым (или объектным).
Различают три основных класса [16.1] инструментальных средразработки и сопровождения ПС (рис. 16.1): ·
рабочие места компьютерной технологии,·
инструментальные системы технологии программирования.
Среда программирования предназначена в основном для поддержки процессов программирования (кодирования), тестирования и отладки ПС. Рабочее место компьютерной технологии ориентировано на поддержку ранних этапов разработки ПС (спецификаций) и автоматической генерации программ по спецификациям. Инструментальная система технологии программирования предназначена для поддержки всех процессов разработки и сопровождения в течение всего жизненного цикла ПС и ориентирована на коллективную разработку больших программных систем с длительным жизненным циклом. Для таких систем стоимость сопровождения обычно превышает стоимость разработки.

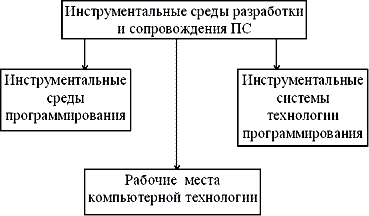

Рис. 16.1. Основные классы инструментальных сред разработки и сопровождения ПС.
Инструментальные среды разработки и сопровождения программных средств и принципы их классификации.
Компьютерная поддержка процессов разработки и сопровождения ПС может производиться не только за счет использования отдельных инструментов (например, компилятора), но и за счет использования некоторой логически связанной совокупности программных и аппаратных инструментов. Такую совокупность будем называть инструментальной средой разработки и сопровождения ПС.
Часто разработка ПС производится на том же компьютере, на котором оно будет применяться. Это достаточно удобно. Во-первых, в этом случае разработчик имеет дело только с компьютерами одного типа. А, во-вторых, в разрабатываемое ПС могут включаться компоненты самой инструментальной среды. Однако, это не всегда возможно. Например, компьютер, на котором должно применяться ПС, может быть неудобен для поддержки разработки ПС или его мощность недостаточна для обеспечения функционирования требуемой инструментальной среды. Кроме того, такой компьютер может быть недоступен для разработчиков этого ПС (например, он постоянно занят другой работой, которую нельзя прерывать, или он находится еще в стадии разработки). В таких случаях применяется так называемый инструментально-объектный подход. Сущность его заключается в том, что ПС разрабатывается на одном компьютере, называемым инструментальным, а применяться будет на другом компьютере, называемым целевым (или объектным).
Инструментальная среда не обязательно должна функционировать на том компьютере, на котором должно будет применяться разрабатываемое с помощью ее ПС.
Совокупность инструментальных сред можно разбивать на разные классы, которые различаются значением следующих признаков:
* ориентированность на конкретный язык программирования,
* ориентированность на конкретную технологию программирования,
* ориентированность на коллективную разработку,
Ориентированность на конкретный язык программирования (языковая ориентированность) показывает: ориентирована ли среда на какой-либо конкретный язык программирования (и на какой именно) или может поддерживать программирование на разных языках программирования. В первом случае информационная среда и инструменты существенно используют знание о фиксированном языке (глобальная ориентированность), в силу чего они оказываются более удобным для использования или предоставляют дополнительные возможности при разработке ПС. Но в этом случае такая среда оказывается не пригодной для разработки программ на другом языке. Во втором случае инструментальная среда поддерживает лишь самые общие операции и, тем самым, обеспечивает не очень сильную поддержку разработки программ, но обладает свойством расширения (открытости). Последнее означает, что в эту среду могут быть добавлены отдельные инструменты, ориентированные на тот или иной конкретный язык программирования, но эта ориентированность будет лишь локальной (в рамках лишь отдельного инструмента).
Специализированность инструментальной среды показывает: ориентирована ли среда на какую-либо предметную область или нет. В первом случае информационная среда и инструменты существенно используют знание о фиксированной предметной области, в силу чего они оказываются более удобными для использования или предоставляют дополнительные возможности при разработке ПС для этой предметной области. Но в этом случае такая инструментальная среда оказывается не пригодной или мало пригодной для разработки ПС для других предметных областей. Во втором случае среда поддерживает лишь самые общие операции для разных предметных областей. Но в этом случае такая среда будет менее удобной для конкретной предметной области, чем специализированная на эту предметную область.
Ориентированность на конкретную технологию программирования показывает: ориентирована ли инструментальная среда на фиксированную технологию программирования [16.2] либо нет. В первом случае структура и содержание информационной среды, а также набор инструментов существенно зависит от выбранной технологии (технологическая определенность). Во втором случае инструментальная среда поддерживает самые общие операции разработки ПС, не зависящие от выбранной технологии программирования.
Ориентированность на коллективную разработку показывает: поддерживает ли среда управление (management) работой коллектива или нет. В первом случае она обеспечивает для разных членов этого коллектива разные права доступа к различным фрагментам продукции технологических процессов и поддерживает работу менеджеров [16.1] по управлению коллективом разработчиков. Во втором случае она ориентирована на поддержку работы лишь отдельных пользователей.
Интегрированность инструментальной среды показывает: является ли она интегрированной (и в каком смысле) или нет. Инструментальная среда считается интегрированной, если взаимодействие пользователя с инструментами подчиняется единообразным правилам, а сами инструменты действуют по заранее заданной информационной схеме, связаны по управлению или имеют общие части. В соответствие с этим различают три вида интегрированности:
* интегрированность по пользовательскому интерфейсу,
* интегрированность по данным,
* интегрированность по действиям (функциям),
Интегрированность по пользовательскому интерфейсу означает, что все инструменты объединены единым пользовательским интерфейсом. Интегрированность по данным означает, что инструменты действуют в соответствии с фиксированной информационной схемой (моделью) системы, определяющей зависимость друг от друга различных используемых в системе фрагментов данных (информационных объектов). В этом случае может быть обеспечен контроль полноты и актуальности программных документов и порядка их разработки. Интегрированность по действиям означает, что, во-первых, в системе имеются общие части всех инструментов и, во-вторых, одни инструменты при выполнении своих функций могут обращаться к другим инструментам.
Дата добавления: 2015-04-11 ; просмотров: 12 | Нарушение авторских прав
Инструментальные среды разработки и сопровождения программных средств и принципы их классификации.
Компьютерная поддержка процессов разработки и сопровождения ПС может производиться не только за счет использования отдельных инструментов (например, компилятора), но и за счет использования некоторой логически связанной совокупности программных и аппаратных инструментов. Такую совокупность будем называть инструментальной средой разработки и сопровождения ПС.
Часто разработка ПС производится на том же компьютере, на котором оно будет применяться. Это достаточно удобно. Во-первых, в этом случае разработчик имеет дело только с компьютерами одного типа. А, во-вторых, в разрабатываемое ПС могут включаться компоненты самой инструментальной среды. Однако, это не всегда возможно. Например, компьютер, на котором должно применяться ПС, может быть неудобен для поддержки разработки ПС или его мощность недостаточна для обеспечения функционирования требуемой инструментальной среды. Кроме того, такой компьютер может быть недоступен для разработчиков этого ПС (например, он постоянно занят другой работой, которую нельзя прерывать, или он находится еще в стадии разработки). В таких случаях применяется так называемый инструментально-объектный подход [16.1]. Сущность его заключается в том, что ПС разрабатывается на одном компьютере, называемым инструментальным, а применяться будет на другом компьютере, называемым целевым (или объектным).
Инструментальная среда не обязательно должна функционировать на том компьютере, на котором должно будет применяться разрабатываемое с помощью ее ПС.
Совокупность инструментальных сред можно разбивать на разные классы, которые различаются значением следующих признаков:
* ориентированность на конкретный язык программирования,
* ориентированность на конкретную технологию программирования,
* ориентированность на коллективную разработку,
Ориентированность на конкретный язык программирования (языковая ориентированность) показывает: ориентирована ли среда на какой-либо конкретный язык программирования (и на какой именно) или может поддерживать программирование на разных языках программирования. В первом случае информационная среда и инструменты существенно используют знание о фиксированном языке (глобальная ориентированность), в силу чего они оказываются более удобным для использования или предоставляют дополнительные возможности при разработке ПС. Но в этом случае такая среда оказывается не пригодной для разработки программ на другом языке. Во втором случае инструментальная среда поддерживает лишь самые общие операции и, тем самым, обеспечивает не очень сильную поддержку разработки программ, но обладает свойством расширения (открытости). Последнее означает, что в эту среду могут быть добавлены отдельные инструменты, ориентированные на тот или иной конкретный язык программирования, но эта ориентированность будет лишь локальной (в рамках лишь отдельного инструмента).
Специализированность инструментальной среды показывает: ориентирована ли среда на какую-либо предметную область или нет. В первом случае информационная среда и инструменты существенно используют знание о фиксированной предметной области, в силу чего они оказываются более удобными для использования или предоставляют дополнительные возможности при разработке ПС для этой предметной области. Но в этом случае такая инструментальная среда оказывается не пригодной или мало пригодной для разработки ПС для других предметных областей. Во втором случае среда поддерживает лишь самые общие операции для разных предметных областей. Но в этом случае такая среда будет менее удобной для конкретной предметной области, чем специализированная на эту предметную область.
Комплексность инструментальной среды показывает: поддерживает ли она все процессы разработки и сопровождения ПС или нет. В первом случае продукция этих процессов должна быть согласована. Поддержка инструментальной средой фазы сопровождения ПС, означает, что она должна поддерживать работу сразу с несколькими вариантами ПС, ориентированными на разные условия применения ПС и на разную связанную с ним аппаратуру, т.е. должна обеспечивать управление конфигурацией ПС [16.1, 16.3].
Ориентированность на конкретную технологию программирования показывает: ориентирована ли инструментальная среда на фиксированную технологию программирования [16.2] либо нет. В первом случае структура и содержание информационной среды, а также набор инструментов существенно зависит от выбранной технологии (технологическая определенность). Во втором случае инструментальная среда поддерживает самые общие операции разработки ПС, не зависящие от выбранной технологии программирования.
Ориентированность на коллективную разработку показывает: поддерживает ли среда управление (management) работой коллектива или нет. В первом случае она обеспечивает для разных членов этого коллектива разные права доступа к различным фрагментам продукции технологических процессов и поддерживает работу менеджеров [16.1] по управлению коллективом разработчиков. Во втором случае она ориентирована на поддержку работы лишь отдельных пользователей.
Интегрированность инструментальной среды показывает: является ли она интегрированной (и в каком смысле) или нет. Инструментальная среда считается интегрированной, если взаимодействие пользователя с инструментами подчиняется единообразным правилам, а сами инструменты действуют по заранее заданной информационной схеме, связаны по управлению или имеют общие части. В соответствие с этим различают три вида интегрированности:
* интегрированность по пользовательскому интерфейсу,
* интегрированность по данным,
* интегрированность по действиям (функциям),
Интегрированность по пользовательскому интерфейсу означает, что все инструменты объединены единым пользовательским интерфейсом. Интегрированность по данным означает, что инструменты действуют в соответствии с фиксированной информационной схемой (моделью) системы, определяющей зависимость друг от друга различных используемых в системе фрагментов данных (информационных объектов). В этом случае может быть обеспечен контроль полноты и актуальности программных документов и порядка их разработки. Интегрированность по действиям означает, что, во-первых, в системе имеются общие части всех инструментов и, во-вторых, одни инструменты при выполнении своих функций могут обращаться к другим инструментам.
Инструментальную среду, интегрированную хотя бы по данным или по действиям, будем называть инструментальной системой. При этом интегрированность по данным предполагает наличие в системе специализированной базы данных, называемой репозиторием. Под репозиторием будем понимать центральное компьютерное хранилище информации, связанной с проектом (разработкой) ПС в течение всего его жизненного цикла [16.1].
Что такое репозиторий инструментальной среды разработки и сопровождения пс
КОМПЬЮТЕРНАЯ ПОДДЕРЖКА РАЗРАБОТКИ И СОПРОВОЖДЕНИЯ ПРОГРАММНЫХ СРЕДСТВ
1.Инструменты разработки программных средств.
В процессе разработки программных средств в той или иной мере используется компьютерная поддержка процессов разработки ПС.
В качестве такого специального ПС можно указать компилятор с какого-либо языка программирования.
В качестве специального устройства, поддерживающего процесс разработки ПС, может служит эмулятор какого-либо языка.
Эмулятор позволяет выполнять (интерпретировать) программы на языке, отличном от языка компьютера, поддерживающего разработку ПС, например на языке компьютера, для которого эта программа предназначена.
ПС, предназначенное для поддержки разработки других ПС, будем называть программным инструментом разработки ПС, а устройство компьютера, специально предназначенное для поддержки разработки ПС, будем называть аппаратным инструментом разработки ПС.
Инструменты разработки ПС могут использоваться в течении всего жизненного цикла ПС для работы с разными программными документами. Так текстовый редактор может использоваться для разработки практически любого программного документа.
С точки зрения функций, которые инструменты выполняют при разработке ПС, их можно разбить на следующие четыре группы : ·
инструменты, поддерживающие процесс выполнения программ.
Редакторы поддерживают конструирование (формирование) тех или иных программных документов на различных этапах жизненного цикла.
Как уже упоминалось, для этого можно использовать один какой-нибудь универсальный текстовый редактор.
Анализаторы производят либо статическую обработку документов, осуществляя различные виды их контроля, выявление определенных их свойств и накопление статистических данных (например, проверку соответствия документов указанным стандартам), либо динамический анализ программ (например, с целью выявление распределения времени работы программы по программным модулям).
Преобразователи позволяют автоматически приводить документы к другой форме представления (например, форматеры) или переводить документ одного вида к документу другого вида (например, конверторы или компиляторы), синтезировать какой-либо документ из отдельных частей и т.п.
Инструменты, поддерживающие процесс выполнения программ, позволяют выполнять на компьютере описания процессов или отдельных их частей, представленных в виде, отличном от машинного кода, или машинный код с дополнительными возможностями его интерпретации.
2. Инструментальные среды разработки и сопровождения программных средств.
Для таких инструментальных сред характерно,
во-первых, использование как программных, так и аппаратных инструментов, и,
во-вторых, определенная ориентация либо на конкретный язык программирования, либо на конкретную предметную область.
Инструментальная среда не обязательно должна функционировать на том компьютере, на котором должно будет применяться разрабатываемое с помощью ее ПС. Часто такое совмещение бывает достаточно удобным (если только мощность используемого компьютера позволяет это): не нужно иметь дело с компьютерами разных типов, в разрабатываемую ПС можно включать компоненты самой инструментальной среды.
Однако, если компьютер, на котором должно применяться ПС, недоступен для разработчиков этого ПС (например, он постоянно занят другой работой, которую нельзя прерывать, или он находится еще в стадии разработки), либо неудобен для разработки ПС, либо мощность этого компьютера недостаточна для обеспечения функционирования требуемой инструментальной среды, то применяется так называемый инструментально-объектный подход.
Сущность его заключается в том, что ПС разрабатывается на одном компьютере, называемым инструментальным, а применяться будет на другом компьютере, называемым целевым (или объектным).
Различают три основных класса инструментальных сред разработки и сопровождения ПС
рабочие места компьютерной технологии,·
инструментальные системы технологии программирования.
Среда программирования предназначена
в основном для поддержки процессов программирования (кодирования), тестирования и отладки ПС.
Рабочее место компьютерной технологии ориентировано на поддержку ранних этапов разработки ПС (спецификаций) и автоматической генерации программ по спецификациям.
Инструментальная система технологии программирования предназначена для поддержки всех процессов разработки и сопровождения в течение всего жизненного цикла ПС и ориентирована на коллективную разработку больших программных систем с длительным жизненным циклом.
Для таких систем стоимость сопровождения обычно превышает стоимость разработки.
Рис. 16.1. Основные классы инструментальных сред разработки и сопровождения ПС.
3. Инструментальные среды программирования.
Инструментальные среды программирования содержат прежде всего
Кроме того, могут быть и другие инструменты, например, для статического или динамического анализа программ.
Взаимодействуют эти инструменты между собой через обычные файлы с помощью стандартных возможностей файловой системы.
Различают следующие классы инструментальных сред программирования (см. рис. 14.2): ·
среды общего назначения,·
Инструментальные среды программирования общего назначения содержат набор программных инструментов, поддерживающих разработку программ на разных языках программирования (например, текстовый редактор, редактор связей или интерпретатор языка целевого компьютера) и обычно представляют собой некоторое расширение возможностей используемой операционной системы. Для программирования в такой среде на каком-либо языке программирования потребуются дополнительные инструменты, ориентированные на этот язык (например, компилятор).
Рис.16.2. Классификация инструментальных сред программирования.
Языково-ориентированная инструментальная среда программирования предназначена для поддержки разработки ПС на каком-либо одном языке программирования и знания об этом языке существенно использовались при построении такой среды. Вследствие этого в такой среде могут быть доступны достаточно мощные возможности, учитывающие специфику данного языка.
Такие среды разделяются на два подкласса: ·
Интерпретирующая инструментальная среда программирования обеспечивает интерпретацию программ на данном языке программирования, т.е. содержит прежде всего интерпретатор языка программирования, на который эта среда ориентирована. Такая среда необходима для языков программирования интерпретирующего типа (таких, как Лисп), но может использоваться и для других языков (например, на инструментальном компьютере).
Синтаксически-управляемая инструментальная среда программирования базируется на знании синтаксиса языка программирования, на который она ориентирована. В такой среде вместо текстового используется синтаксически-управляемый редактор, позволяющий пользователю использовать различные шаблоны синтаксических конструкций (в результате этого разрабатываемая программа всегда будет синтаксически правильной). Одновременно с программой такой редактор формирует (в памяти компьютера) ее синтаксическое дерево, которое может использоваться другими инструментами.
4. Понятие компьютерной технологии разработки программных средств и ее рабочие места.
Имеются некоторые трудности в выработке строгого определения CASE-технологии (компьютерной технологии разработки ПС).
В действительности, в это понятие вкладывается более узкий (специальный) смысл, который постепенно размывается (как это всегда бывает, когда какое-либо понятие не имеет строгого определения).
Первоначально под CASE понималась инженерия ранних этапов разработки ПС (определение требований, разработка внешнего описания и архитектуры ПС) с использованием программной поддержки (программных инструментов).
Теперь под CASE может пониматься и инженерия всего жизненного цикла ПС (включая и его сопровождение), но только в том случае, когда программы частично или полностью генерируются по документам, полученным на указанных ранних этапах разработки. В этом случае CASE-технология стала принципиально отличаться от ручной (традиционной) технологии разработки ПС: изменилось не только содержание технологических процессов, но и сама их совокупность.
В настоящее время компьютерную технологию разработки ПС можно характеризовать
— использованием·программной поддержки для разработки графических требований и графических спецификаций ПС,
— автоматической генерации программ на каком-либо языке программирования или в машинном коде (частично или полностью),
— программной поддержки прототипирования.
Говорят также, что компьютерная технология разработки ПС является «безбумажной», т.е. рассчитанной на компьютерное представление программных документов.
Однако, уверенно отличить ручную технологию разработки ПС от компьютерной по этим признакам довольно трудно. Значит, самое существенное в компьютерной технологии не выделено.
На наш взляд, главное отличие ручной технологии разработки ПС от компьютерной заключается в следующем.
Ручная технология ориентирована на разработку документов, одинаково понимаемых разными разработчиками ПС, тогда как компьютерная технология ориентирована на обеспечение семантического понимания (интерпретации) документов программной поддержкой компьютерной технологии.
Компьютерное представление документов еще не означает такого их понимание. Тогда как семантическое понимание документов дает программной поддержке возможность автоматической генерации программ, а необходимость обеспечения такого понимания делает желательными и различные графические формы входных документов. Именно это позволяет рационально изменить и саму совокупность технологических процессов разработки и сопровождения ПС.
Из проведенного обсуждения сущности компьютерной технологии можно понять и связанные с ней изменения в жизненном цикле ПС.
При этом существенно изменился характер документации: вместо целой цепочки неформальных документов, ориентированной на передачу информации от заказчика (пользователя) к различным категориям разработчикам, формируются прототип ПС, поддерживающий выбранный пользовательский интерфейс, и формальные функциональные спецификации, достаточные для автоматического синтеза (генерации) программ ПС (или хотя бы значительной их части).
Существенно изменяется и характер сопровождения ПС: все изменения разработчиком-сопроводителем вносятся только в спецификации (включая и прототип), остальные изменения в ПС осуществляются автоматически.
С учетом сказанного жизненный цикл ПС с использованием компьютерной технологии можно представить следующей схемой (рис. 16.3).
Рис. 16.3. Жизненный цикл программного средства при использовании компьютерной технологии.
Прототипирование позволяет заменить косвенное описание взаимодействия между пользователем и ПС при ручной технологии (при определении требований к ПС и внешнем описании ПС) прямым выбором пользователем способа и стиля этого взаимодействия с фиксацией всех необходимых деталей.
По-существу, на этом этапе производится точное описание пользовательского интерфейса, понятное программной поддержке компьютерной технологии, причем с ответственным участием пользователя: разработчик показывает пользователю на мониторе различные возможности и пользователь выбирает приемлемые для него варианты, пользователь с помощью разработчика вводит обозначения обрабатываемых им информационных объектов и операций над ними, он выбирает способ доступа к ним и связывает их с различными окнами, меню, виртуальными клавиатурами и т.п.
Разработка спецификаций распадается на несколько разных процессов.
Если исключить начальный этап разработки спецификаций (определение требований), то в этих процессах используются методы, приводящие к созданию формализованных документов, т. е. используются формализованные языки спецификаций. При этом широко используются графические методы спецификаций, приводящие к созданию различных схем и диаграмм, которые достаточно формализованно определяют структуру информационной среды и структуру управления ПС. К таким структурам привязываются фрагменты описания данных и программ, представленные на алгебраических языках спецификаций (например, использующие операционную или аксиоматическую семантику), или логических языках спецификаций (базирующихся на логическом подходе к спецификации программ). Такие спецификации позволяют в значительной степени или полностью автоматически генерировать программы.
Автоматизированный контроль спецификаций
Инструментальные системы технологии программирования.
Для компьютерной поддержки разработки и сопровождения больших ПС с продолжительным жизненным циклом используются инструментальные системы технологии программирования.
Из этого определения вытекают следующие основные черты этого класса компьютерной поддержки: ·
ориентированность на коллективную разработку, ·
Комплексность компьютерной поддержки означает, что она охватывает все процессы разработки и сопровождения ПС и что продукция этих процессов согласована и взаимоувязана. Тем самым, система в состоянии обеспечить, по-крайней мере, контроль полноты (комплектности) создаваемой документации (включая набор программ) и согласованности ее изменения (версионности). Тот факт, что компьютерная поддержка охватывает и фазу сопровождения ПС, означает, что система должна поддерживать работу сразу с несколькими вариантами ПС, ориентированными на разные условия применения ПС и на разную связанную с ним аппаратуру, т.е. должна обеспечивать управление конфигурацией ПС.
Ориентированность на коллективную разработку означает, что система должна поддерживать управление (management) работой коллектива и для разных членов этого коллектива обеспечивать разные права доступа к различным фрагментам продукции технологических процессов.
Технологическая определенность компьютерной поддержки означает, что ее комплексность ограничивается рамками какой-либо конкретной технологии программирования. Инструментальные системы технологии программирования представляют собой достаточно большие и дорогие ПС, чтобы как-то была оправданна их инструментальная перегруженность. Поэтому набор включаемых в них инструментов тщательно отбирается с учетом потребностей предметной области, используемых языков и выбранной технологией программирования.
Интегрированность компьютерной поддержки означает:
— интегрированность по данным,
— интегрированность по пользовательскому интерфейсу,
— интегрированность по действиям (функциям),
Интегрированность по данным означает, что инструменты действуют в соответствии с фиксированной информационной схемой (моделью) системы, определяющей зависимость различных используемых в системе фрагментов данных (информационных объектов) друг от друга.
Интегрированность по пользовательскому интерфейсу означает, что все инструменты объединены единым пользовательским интерфейсом.
Интегрированность по действиям означает, что, во-первых, в системе имеются общие части всех инструментов и, во-вторых, одни инструменты при выполнении своих функций могут обращаться к другим инструментам.
С учетом обсужденных свойств инструментальных систем технологии программирования можно выделить т ри их основные компоненты :·
база данных разработки (репозиторий),·
Интерфейсы разделяются на
Пользовательский интерфейс обеспечивает доступ разработчикам к инструментарию (командный язык и т.п.), реализуется оболочкой системы.
Самая общая архитектура инструментальных систем технологии программирования представлена на рис. 16.4.
Различают два класса инструментальных систем технологии программирования:
1)инструментальные системы поддержки проекта и
2) языково-зависимые инструментальные системы.
Примером такой системы является среда поддержки программирования на Аде (APSE [16.3]).
Рис. 16.4. Общая архитектура инструментальных систем технологии программирования.
