Что такое роликовые направляющие
Преимущества и недостатки роликовых направляющих
Что такое мебельные направляющие. Особенности роликовых систем. Чем они примечательны и на что обращать внимание при выборе. Что влияет на стоимость комплектующих. Кратко о монтаже.
Распространенный вариант наполнения тумб, шкафов, сервантов – выдвижные ящики. В отличие от стационарно закрепленных полок они обеспечивают быстрый доступ к содержимому, делают мебель эргономичной и функциональной. К слову, выдвижными могут быть не только ящики, но и корзины и даже целые многоуровневые модули. За их подвижность отвечают направляющие системы. Остановимся подробнее на роликовых устройствах.
Что собой представляют, конструкция

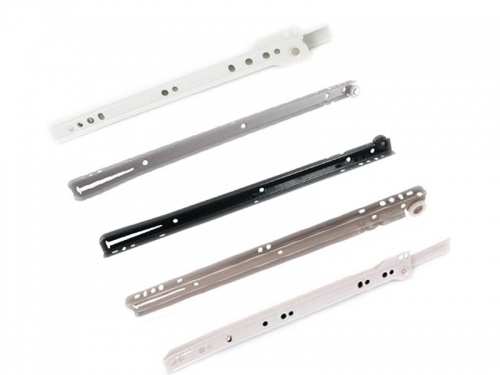

Роликовые направляющие – комплект металлических планок с роликами из высокопрочного пластика или металла (зависит от максимальной нагрузки). Благодаря последним достигается скольжение одной планки по другой, соответственно беспроблемное выдвижение ящика и обратный его ход.
Сегодня купить роликовые направляющие не составит проблем для разных по габаритам и весу ящиков или модулей. Выпускаются изделия, выдерживающие нагрузки от 25 до 200 кг. Для стандартных кухонных ящиков вполне подойдут варианты с несущей способностью до 25 кг, а вот для многоярусных корзин (карго), модулей в пеналах необходимы уже усиленные направляющие, способные выдержать 100 – 200 кг.
При выборе такой фурнитуры необходимо также учитывать размер комплектующих. Другой важный критерий – длина выдвижения. Нужно помнить, что роликовые системы, в отличие от шариковых, не обеспечивают полный выход модуля, остается слепая зона. В характеристиках к продукции производители ее обозначают как потеря выдвижения.
Монтаж направляющих нельзя назвать сложным, в его рамках важно грамотно произвести расчеты, правильно нанести разметку (провести линии крепления на корпусе так, чтобы они находились с точностью на одном уровне). После выполнения подготовительных действий остается приложить к линиям планки и зафиксировать их шурупами. Так же прикрепить два других профиля к ящику. Затем его ставим на «рельсы» и проверяем работоспособность. Скольжение должно быть плавное и легкое.
Основные плюсы и минусы
Направляющие с роликами в достаточной степени распространены. Их используют в компьютерных столах, тумбочках, шкафах, сервантах, кухонных пеналах. Востребованность в мебельной индустрии вполне объяснима следующими достоинствами изделий:
К этому также добавим доступную стоимость. Однако цена роликовых направляющих зависит от их размера, несущей способности. Свою роль играет и комплектация. Скажем, в продаже есть обычные планки с роликами и усовершенствованные варианты с боковинами ящика – метабоксы, они, как правило, стоят дороже.
Имеются у рассматриваемых систем и недостатки. Среди наиболее явных минусов выделим:
Если перечисленные минусы – проблема, обратите внимание на шариковые разновидности. Они отличаются более сложным устройством, но лишены слабых сторон роликовых систем.
Роликовые направляющие
Содержание
Описание
Еще совсем недавно выдвижные ящики были редкостью. В наши дни такая мебель является обычным делом. Конструкции таких ящиков основаны на роликовых или шариковых направляющие.
Роликовые направляющие – относятся к первому поколению направляющих.
Стандартные комплект
Назначение
Служит для изготовления выкатных элементов мебели, с эффектом докатки, при закрывании ящика.
Основные достоинства:
— являются наиболее дешевым видом направляющих, вследствие этого стали наиболее распространены;
— не восприимчивы к неровностям элементов, на которые они устанавливаются, так как имеют возможность монтажа относительно одной стенки;
— простота монтажа /демонтажа.
При выборе направляющих необходимо обратить внимание на:
— материал или покрытие самого ролика (ролик, покрытый эпоксидным покрытием,работает бесшумно);
— отсутствие люфтов ролика;
— отсутствие выпирающих элементов направляющих на рабочем пространстве ролика;
— количество отверстий под крепление (грамотно расположенные отверстия помогут вам сэкономить время установки);
— толщину направляющих (чем больше толщина – тем больше допустимая нагрузка).
Классификация
Роликовые направляющие классифицируются по нескольким показателям:
2) По толщине применяемого материала. Толщина окрашенных роликовых направляющих лежит в диапазоне от 0,8мм до 1,2мм, что обусловлено нагрузкой, воздействующий на данный вид фурнитуры
4) По типу выдвижения: частичного и полного выдвижения.
Установка направляющих для выдвижных ящиков
Собирая мебель, мастерам часто приходится сталкиваться с необходимостью выбора и закрепления направляющих, по которым передвигаются ящики. На первый взгляд не самый сложный процесс требует внимательности и аккуратности, так как от качества деталей и выполненного монтажа зависит долговечность конструкции и удобство ее эксплуатации.
Установка направляющих для выдвижных ящиков
Виды направляющих для ящиков
При изготовлении мебели не обойтись без фурнитуры: ручек, петель, ножек и т. д. Также широко используются системы, позволяющие легко выдвинуть ящики и оптимизировать рабочую зону.
Виды мебельной фурнитуры
Направляющие — механизмы, предназначенные для быстрого и комфортного извлечения ящиков из различных видов мебели. Производителями выпускаются несколько типов приспособлений, различающихся принципом действия и способом крепления, полным или частичным выдвижением и стоимостью.
Направляющие для ящиков бывают различных типов
Роликовая фурнитура
Этот вариант направляющих появился на нашем рынке еще в конце 20 века. Использующиеся до тех пор конструкции-салазки для передвижения мобильных частей мебели морально устарели. Для того периода изобретение металлических направляющих, по которым передвигались ящики, можно было считать настоящим прорывом.
Их стали устанавливать на всевозможные выдвижные элементы мебели: в комоды, шкафы и прихожие, на компьютерные столы и т. д.
Состоит механизм из двух планок, одна их которых закрепляется на внутренней боковине мебели, например, стола, а вторая — на самом ящике. Длина направляющих варьируется в пределах 25…60 см (можно найти и планки длиной 80 см). Основным элементом конструкции является сам ролик, по которому перемещается планка.
Одна из планок крепится на внутренней боковине мебели
Так как материал, из которого сделан ролик — пластмасса, для передвижения массивных ящиков он не предназначен. К тому же при движении слышен шум. С течением времени фурнитура изнашивается. Ухудшается плавность хода. Из-за тяжести выдвигаемых ящиков могут выворачиваться края желоба, из-за чего при перемещении планки ролик вылетает и ящик падает. Однако такого типа направляющие совсем недорого стоят, их легко зафиксировать на мебели самостоятельно, а, в случае необходимости, и отремонтировать.
Направляющие для ящиков роликовые
Основные причины, приводящие к выходу механизма из строя, допущенные при установке направляющих.
Нередко верхний саморез не закручивают
Сейчас такой тип конструкций используется не так часто. Отдать ему предпочтение можно лишь по причине дешевизны, если изделие будет редко использоваться и особых нагрузок выдерживать не должно.
Модельный ряд роликовых направляющих
Направляющие с телескопическим принципом действия
Для передвижения ящиков также устанавливаются две направляющие. Однако, в отличие от предыдущего варианта, планки вставляются друг в друга, то есть зафиксированы и сверху, и снизу. Для их перемещения используется целая система шариков (подшипниковый механизм), причем они — металлические, что уже является значительным преимуществом.
Основная часть телескопических направляющих состоит из трех частей: ответной, средней и основной.
Направляющие с телескопическим принципом действия
Выдвижение ящиков на шариковых направляющих происходит практически бесшумно. И выдержать такая фурнитура может гораздо больший вес — до 60 кг. Система долговечна, надежна и эстетична, но ее стоимость значительно превышает цену роликовых аналогов.
Монтаж телескопических направляющих
Помимо двух рассмотренных вариантов направляющих, в последнее время получили распространение более совершенные системы — метабоксы и тандембоксы:
Система позволяет выдерживать нагрузки до 60 кг. Передвижение ящиков производится без шума, их можно выдвигать полностью, что обеспечивает полный доступ к содержимому и хороший его обзор. Конструкция — долговечна, проста в установке и отличается большим ассортиментом для разных типов мебели.
Устанавливающиеся демпферы, доводчики, позволяющие плавно закрывать ящики, приводы с механизмами их открывания при легком касании позволяют открывать и задвигать ящики совсем без усилий и абсолютно бесшумно. Приобрели популярность и системы скрытого монтажа, которые устанавливаются под днищем ящика.
Направляющие скрытого монтажа
Идеальный вариант для домашней мебели — выдвижные элементы, функционирующие на скрытых направляющих с механическим устройством «Push» и доводчиком. Причем сегодня стоимость таких комплектующих (одного комплекта) не превышает 700 рублей, что позволяет использовать их при изготовлении не только элитной мебели, но и предметов интерьера для любых категорий населения.
Что характерно для подобных систем, приходящим на смену обычным шариковым направляющим:
Ящик открыт, но металлических конструкций не видно
Ящики могут иметь различную высоту
Использование такой системы позволяет сделать мебель не только привлекательной, но и функциональной. Особенно привлекает использование механических устройств вместо электропривода, что не всегда функционально. Применение комплекса приспособлений удобно в комнатной мебели, в прихожих, а особенно в кухонных гарнитурах.
Фурнитура обычно продается комплектом. Определившись с выбором механизма, на что необходимо обратить внимание при приобретении направляющих?
Какой выдвижной механизм выбрать для ящика?
Самую качественную фурнитуру производят немецкие компании «Хеттих», «Хэфеле», «Грасс», австрийские фирмы «Блюм» и «Харн». В качестве альтернативы можно приобрести механизмы китайского производства (вполне достойного качества) под брендом «Боярд». При использовании в мебели даже морально устаревших роликовых систем лучших производителей можно не бояться нагрузки на ящик в 25 кг и быстрого выхода приспособлений из строя. К тому же к каждому комплекту устройств прилагается подробная инструкция по монтажу, а для тех, кто часто монтирует направляющие, выпущены специальные шаблоны.
Большой популярностью пользуется фурнитура компании BLUM (на фото — специальный шаблон для монтажа)
Установка направляющих
Если речь не идет о замене сломанных приспособлений, выбор системы направляющих производится еще на стадии проектирования, так как необходимо учитывать ее параметры. При монтаже механизма необходимо грамотно рассчитывать точки крепления. Не следует полностью закручивать саморезы. Рекомендуется сначала наживить их все, после чего закрутить до упора. Иначе возможен перекос всей системы, в результате чего она станет недееспособной.
Замена изношенного роликового механизма на аналогичный
Ситуации, когда ролики изнашиваются и ящики становится проблематично выдвинуть и закрыть, встречаются повсеместно. Именно с роликовой фурнитурой чаще всего возможны проблемы.
Фото изношенного ролика
Самым простым способом устранить неисправность является замена приспособления на новый. Если есть желание сэкономить, можно взять такие же роликовые направляющие, благо стоят они не дороже 100 руб.
Для начала снимаются направляющие
Осмотр новых направляющих
Обязательно используются силиконовые прокладки
На забудьте закрутить дополнительный саморез
Проверка работоспособности новой фурнитуры
Видео — Причины поломок роликовых направляющих
Замена роликовых направляющих на ящиках комода на телескопические
При поломке роликовой фурнитуры не обязательно устанавливать такой же в точности комплект. Чтобы не наступать на одни и те же грабли, рекомендуется приобрести современные телескопические модели, причем проверенного производителя.
Таблица. Что понадобится для проведения работ?
| Наименование | Иллюстрация |
|---|---|
| Шариковые направляющие |  |
| Саморезы |  |
| Шуруповерт, линейка и карандаш |  |
Последовательность действий приведена ниже.
Вначале старые направляющие нужно демонтировать
Новая немецкая фурнитура
Наносится разметка для монтажа направляющих
Размеченные стенки комода
Отверстия обеспечивают свободный ход планки
Сегмент фурнитуры должен упираться в фасад
Основная часть направляющей закреплена на внутренней стороне
Вставляется ящик с направляющими
Дополнительно можно установить доводчик
Важно! Для лучшего функционирования доводчика следует снять резиновые фиксаторы с направляющих. Конструкция собрана и готова к работе.
При использовании системы могут возникнуть проблемы. Как правило, они возникают из-за некорректно проведенной установки (можно попробовать исправить ситуацию при помощи регулировки креплений), превышения нагрузочной возможности механизма или плохого качества комплектующих. Но в основном современные направляющие при правильной эксплуатации служат безотказно в течение длительного срока.
Видео — Монтаж шариковых направляющих
Виды направляющих для выдвижных ящиков
Во время сборки мебели, часто приходится сталкиваться с выбором направляющих, с помощью которых, выдвигаются ящики. Они могут быть разного размера, цвета или типа, но главной особенностью выступает то, чтобы они легко могли позволить выдвинуть и задвинуть ящик. От качества комплектующих и монтажа зависит срок службы всей конструкции, удобство в использовании в течение всего срока эксплуатации. В этой статье мы рассмотрим какие существуют виды направляющих для выдвижных ящиков и какие у них отличия.
Какие есть виды направляющих для ящиков
Направляющими называются специальные механизмы, с помощью которых осуществляется извлечение ящиков из мебели. Сегодня можно найти огромное количество разновидностей направляющих, с различной фурнитурой: ручки, петли, ножки и т.п. Всю фурнитуру для направляющих конструкций можно разделить на 7 видов:
Сами направляющие также разделяются на несколько типов. Они отличаются принципом действия, способом крепления, конструкцией и, естественно, ценой.
Роликовые направляющие
Один из самых популярных и дешевых вариантов направляющих. Роликовые направляющие для выдвижных ящиков были разработаны более 20-ти лет назад, но эта конструкция пользуется особым спросом и сейчас. Они обладают рядом преимуществ:
В основе конструкции лежит механизм из двух планок, одна из которых крепиться во внутренней боковой стороне мебели, а вторая непосредственно к ящику. Делается этот механизм из пластмассы, так что массивные конструкции ролик не выдержит и быстро выйдет из строя. Чем тяжелее ящик, тем хуже плавность хода. Главным плюсом этой конструкции является то, что она недорого стоит и легко устанавливается. Есть несколько популярных причин, почему механизм выходит быстро из строя:
Сегодня роликовые направляющие используют лишь в мебели эконом-класса и только в той мебели, на которую будут воздействовать минимальные нагрузки. Модельный ряд роликовых направляющих представлен на изображении.
Шариковые направляющие
Размеры шариковых направляющих для выдвижных ящиков варьируются от 17 до 45 мм. Они также, как и роликовый механизм, обеспечивают плавность хода, но способны выдержать куда большие нагрузки (до 36 кг). Телескопические направляющие шарикового типа могут оснащаться доводчиками. В монтаже конструкции нет особых примечаний, а вот чтобы разъединить ее, потребуется нажать на специальный фиксатор.
Направляющие с доводчиком
Уникальная технология, которая, по сути, является усовершенствованной версией шариковых направляющих. Но по сравнению с предыдущей конструкцией, этот механизм оснащен доводчиком и демпферами. Доводчик нужен для того, чтобы подхватить ящик в определенном положении, после чего он будет автоматически плавно закрываться.
По сути, демпфер выступает гарантом того, что ящик будет закрываться плавно и бесшумно, выступая в дополнении в качестве амортизатора. Выдерживая значительные нагрузки, конструкция с доводчиком считается одной из самых надежных среди направляющих.
Конструкция полного выдвижения
В основе этой конструкции лежит специальный шариковый подшипник, который обеспечивает плавное открывание любого шкафа ящика. Но если сравнивать с предыдущей конструкцией, которая по сути закрывается самостоятельно, в данном случае придется применить определенные усилия.
Устанавливать данную конструкцию следует очень аккуратно, ведь если допустить ошибки во время монтажа, можно нарушить целостность разных деталей, вследствие чего, механизм попросту выйдет из строя. Толщина направляющих для выдвижных ящиков не должна быть меньше 1 мм. Планки размером 0.7 служат не долго.
Конструкция для скрытого монтажа
Монтаж этой конструкции даже у опытных мастеров занимает немало времени. Но спрос на эту фурнитуру продолжает расти, так как она удобна в использовании. Особенно, если она оснащена доводчиком.
Благодаря тому, что направляющие устанавливаются под дном каждого ящика, создается эффект, будто конструкция парит в воздухе. К тому же, конструкция надежная и отличается особой плавностью и отсутствием неприятных звуков.
Данная фурнитура устанавливается только на изделия из дерева, но сегодня можно встретить изделия из ДСП и МДФ, которые оснащены этим механизмом. Конструкция способна выдержать нагрузку до 50 кг.
Направляющие обратного действия
Конструкция схожа с фурнитурой. которая оснащается доводчиками. Но разница в том, что ящик открывается при помощи легкого нажатия рукой на фасад. Направляющие не оснащаются ручками или выемками для управления, что позволяет установить ящик в любую часть мебели. Чаще всего используется в современной мебели.
Но эта конструкция не подойдет для оснащения детской мебели. Дело в том, что ящик, оснащенный направляющими обратного действия, будет выдвигаться резко и может травмировать ребенка. В свою очередь, чтобы задвинуть ящик, потребуется приложить усилия.
Метабоксы и тандембоксы
На рынка данная конструкция появилась недавно, но спрос на нее с каждым годом только растет. Особенностью этих направляющих является то, что они монтируются во внутрь боковой стенки из металл, оснащаются доводчиком и демпферами.
Дизайн конструкции впишется в любой интерьер, а за счет своей надежности способна прослужить много лет. Без устройств для разметки могут возникнуть трудности во время монтажа конструкции. Дело в том, что есть не удастся точно определить расположение направляющих, то ящик будет располагаться криво.
Тандембоксы применяются, чаще всего, в элитных предметах интерьера, которые выполнены из натурального дерева или других дорогостоящих материалов.
Как правильно выбрать направляющие?
Выбирая направляющие для своей мебели, следует обращать на ряд факторов. За счет них конструкция обеспечивает бесшумность и плавность открытия/закрытия ящика, которые могут устанавливаться в самую разную мебель. Выбирая направляющие конструкции, обратите внимание на следующие рекомендации:
К выбору направляющих следует отнестись серьезно, так как от вашего выбора будет зависеть не только срок службы элементов мебели, но и безопасность и удобство в использовании. Учтите наши советы и выберите качественные элементы.
