Что такое сечение в черчении определение
Черчение
Сечения
Производственные чертежи содержат различные типы изображений — виды, разрезы, сечения.
Сечения и разрезы позволяют выявить внешнюю и внутреннюю (рис. 147, а, б) форму детали. Названные изображения получают в результате мысленного рассечения детали секущей плоскостью, положение которой выбирают в зависимости от формы изображаемой детали. Сечения и разрезы дополняют и уточняют геометрическую информацию о предмете и тем самым увеличивают возможности выявления формы изображаемого объекта на чертеже. В некоторых случаях они имеют большую информационную емкость, чем виды. Разрезы и сечения являются проекционными изображениями и выполняются по правилам прямоугольного проецирования.

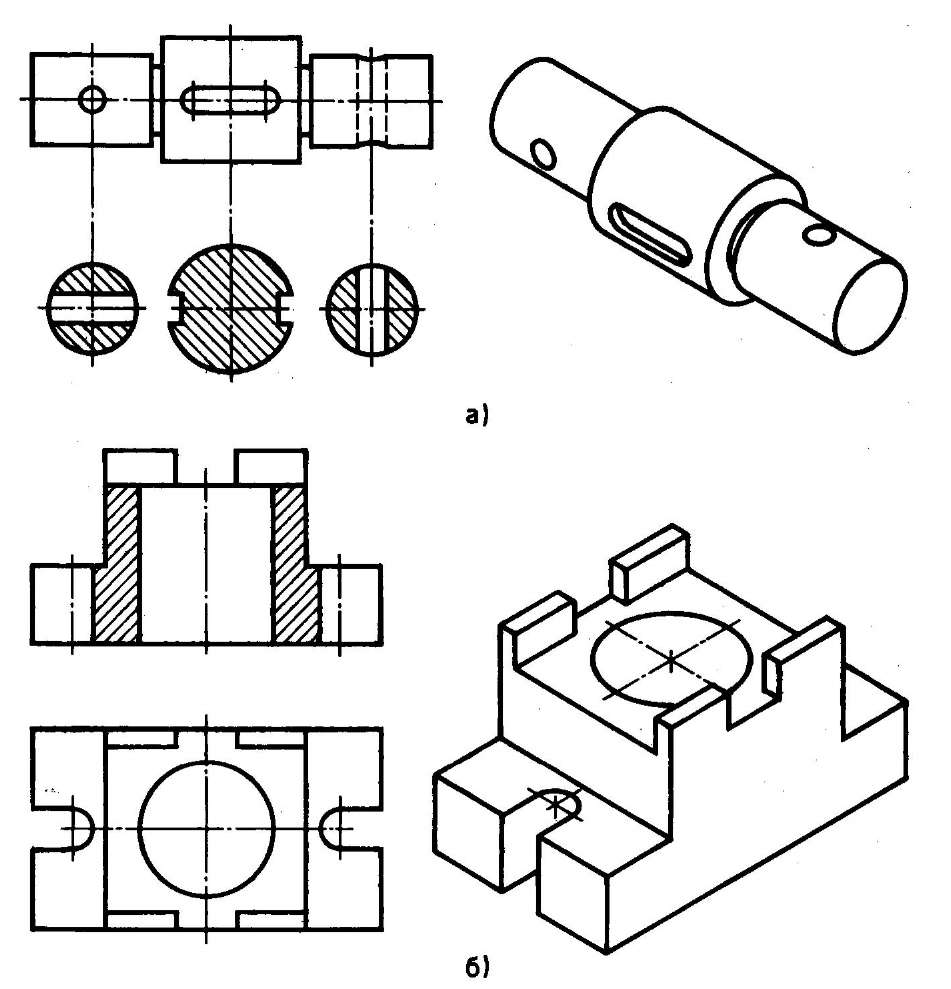

Рис. 147. Сечение (а) и разрез (б)
Сечение — изображение фигуры, получающейся при мысленном рассечении предмета секущей плоскостью. В сечении показывается только то, что находится в секущей плоскости.
Деталь проецируют на плоскость проекций V (рис. 148, а). Затем ее мысленно рассекают секущей плоскостью в том месте, где необходимо уточнить форму изделия. В секущей плоскости получают фигуру сечения. После этого секущую плоскость (вместе с фигурой сечения) мысленно вынимают, поворачивают вокруг вертикальной оси, перемещают параллельно плоскости проекций и совмещают с плоскостью V так, чтобы изображения вида спереди и фигуры сечения не заслоняли друг друга (рис. 148, б). Обратите внимание на то, что при таком перемещении секущей плоскости вид спереди находится в проекционной связи с сечением. Полученное изображение фигуры сечения называют сечением, выполненным в проекционной связи.
Секущую плоскость с фигурой сечения допускается перемещать в произвольном направлении, совмещая ее с плоскостью проекций, без учета проекционной связи. Такое сечение называется сечением, выполненным на свободном месте чертежа (рис. 148, в). Сечение можно располагать и на продолжении следа секущей плоскости (рис. 148, г). Оно называется сечением, выполненным на продолжении следа секущей плоскости.
Если сечение располагается на продолжении следа секущей плоскости, то сечение не обозначается (см. рис. 148, г). Если сечение располагается на свободном месте чертежа, то его обозначают надписью типа «А — А» (см. рис. 148, б, в).
Если секущая плоскость проходит вдоль оси цилиндрической или фонической поверхности, ограничивающих отверстие или углубление, то их контур на сечении показывают полностью, например изображение углубления конической формы (см. рис. 148).
Для выявления формы некоторых деталей иногда требуется выполнить несколько сечений, которые на чертеже обозначают буквами русского алфавита (рис. 149).
ГОСТ 2.305—68 устанавливает правила изображения и обозначения сечений.
Контуры фигуры сечения детали изображают сплошной основной линией. Внутри этих контуров дают условное графическое обозначение материала детали (табл. 12).

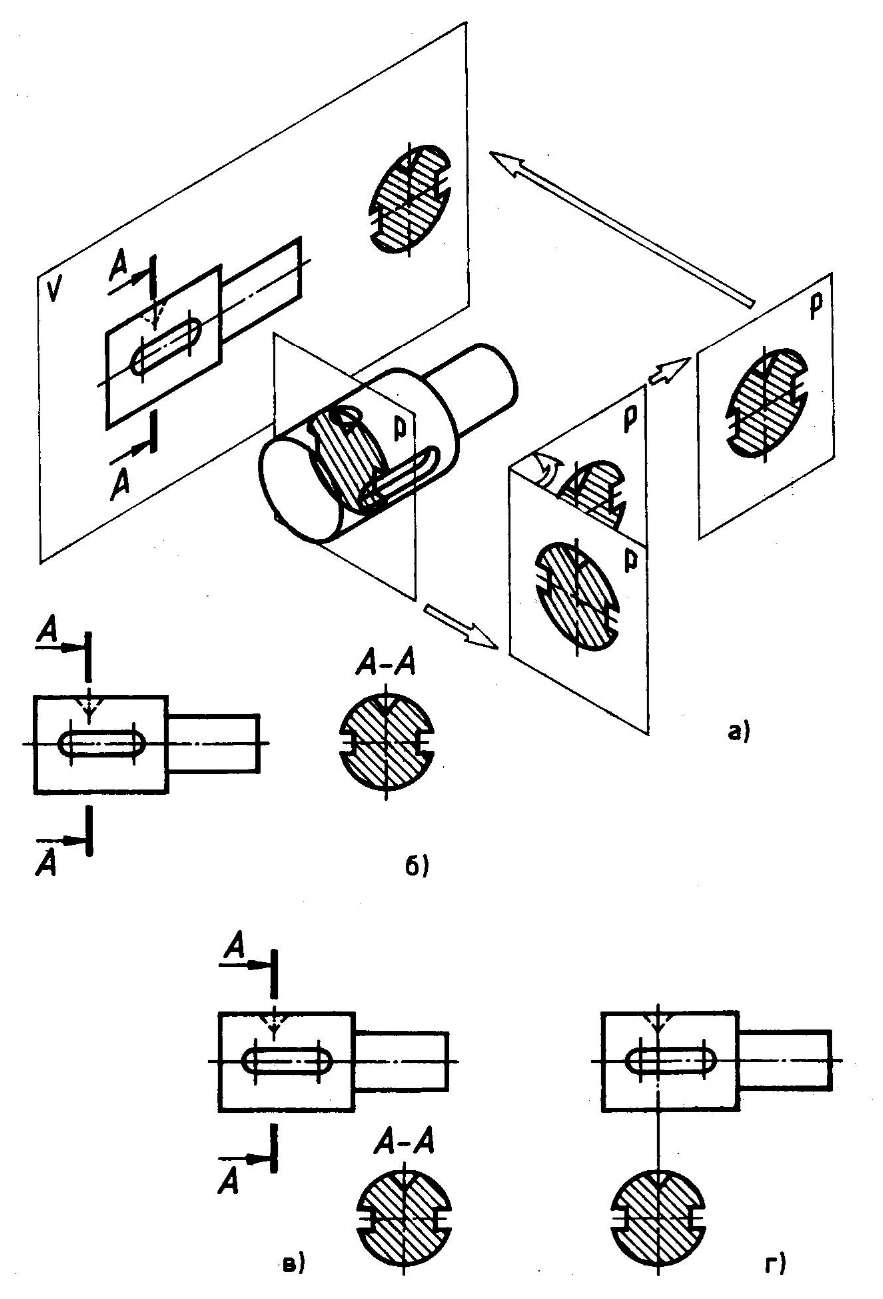

Рис. 148. Сечения:

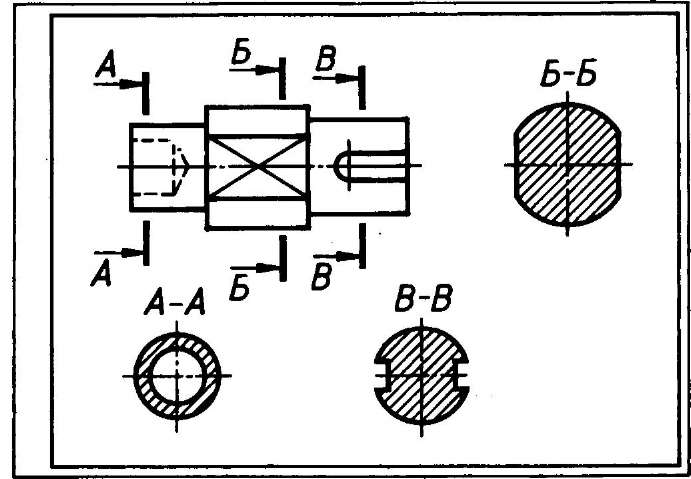

Рис. 149. Обозначение сечений буквами русского алфавита
12. Графические обозначения некоторых материалов на чертежах
Сечения в инженерной графике на чертежах с примерами
Содержание:
Сечение — изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости.
Сечения, не входящие в состав разреза, разделяют на вынесенные (рис. 19, 20) и наложенные (рис. 21).
Лучше использовать вынесенные сечения. Их допускается располагать в разрыве между частями одного и того же вида (рис. 20).
Ось симметрии вынесенного (по следу секущей плоскости или в разрыве) или наложенного сечения (рис. 19, 21) выполняют штрихпунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят.
Для несимметричных сечений, расположенных в разрыве (рис. 23) или наложенных (рис. 24), линию сечения проводят со стрелками, но буквами не обозначают.
Условности при выполнении сечений
Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью (рис. 25, а, б), то есть сечение выполняют по типу разреза.
В случае некруглого отверстия и если при выполнении сечения изображение распадается на отдельные самостоятельные части, то вместо сечения нужно применять разрезы (рис. 25, в).
Сечения и правила оформления на чертежах (ГОСТ 2306-68)
Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями.
В отличие от разреза на сечении показывается только то, что расположено непосредственно в секущей плоскости, все, что лежит за ней, не изображается.
Сечения в зависимости от расположения их на чертеже делятся на вынесенные и наложенные. Вынесенные сечения располагают на свободном месте поля чертежа или в разрыве изображения предмета. Наложенные сечения располагают на соответствующем изображении предмета.
Симметричные наложенные сечения (рисунок 10.1) и в разрыве (рисунок 10.2) буквами и стрелками не обозначаются и линию сечения не показывают.
Если ось симметрии симметричного вынесенного сечения совпадает со следом секущей плоскости, то такое сечение также не обозначается и не подписывается (рисунок 10.3).
Предпочтительны вынесенные сечения. Их контур вычерчивают сплошными толстыми линиями. Контуры наложенных сечений вычерчивают сплошными тонкими линиями.
Для несимметричных сечений, расположенных в разрыве или наложенных, положение секущей плоскости указывается линией сечения со стрелками, но буквами не обозначается (рисунок 10.4).
Во всех остальных случаях выполнения сечений положение секущей плоскости должно быть показано линией сечения с указанием стрелками направления взгляда, а над самими сечениями выполняется надпись.
При совпадении секущей плоскости с осью поверхности вращения, ограничивающей отверстие или углубление, контур отверстия или углубления в сечении показывается полностью, хотя этот контур и не расположен в секущей плоскости, т.е. сечение оформляется как разрез (смотри рисунок 10.5).
Если секущая плоскость проходит через некруглые отверстия и сечение получается состоящим из отдельных частей, то сечение должно быть заменено разрезом.
Сечения и правила обозначения на чертежах
Правила изображения и обозначения сечений устанавливает стандарт [11].
Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. В зависимости от определенных условий сечения подразделяют, как показано на рис. 96.
Вынесенное сечение
Предпочтительными являются вынесенные сечения. Вынесенные сечения располагаются вне изображения детали: 1) в разрыве между частями одного и того же изображения (рис. 97); 2) на продолжении следа секущей плоскости (рис. 98); на свободном месте поля чертежа (рис. 99)
В разрыве между частями изображения и на продолжении следа секущей плоскости рекомендуется располагать симметричные сечения, тогда они не обозначаются (рис. 97). Если сечение располагается на свободном поле чертежа, то оно обозначается так же, как обозначаются разрезы (рис. 99)
Для сечений всех видов, когда секущая плоскость проходит через ось вращения цилиндрического, конического, сферического углублений или сквозного отверстия, контуры углублений и отверстий должны быть вычерчены полностью (рис. 99).
Контур вынесенного сечения всегда обводится сплошной толстой линией. Для ряда одинаковых сечений, относящихся к одной и той же детали, линии сечения следует обозначать одной и той же буквой и вычерчивать одно сечение (рис. 100а). Если секущие плоскости направлены под разными углами, то условное обозначение
не наносится (рис. 100б).
Если секущая плоскость проходит через некруглое отверстие и сечение получается состоящим из отдельных самостоятельных частей, то вместо сечения следует применять разрез (рис. 101).
Наложенное сечение
Наложенные сечения вычерчиваются непосредственно на изображении детали. Контур его обводится сплошной тонкой линией (S/2 – S/3). В месте расположения наложенного сечения линии контура изображения детали не прерываются (рис. 102, 103).
Наложенное сечение не обозначается, если оно симметрично (рис. 102). Для несимметричных наложенных сечений указывают положение секущей плоскости и направление взгляда (рис. 103). Наложенные сечения рекомендуется применять в тех случаях, когда контур его не пересекается никакими линиями видимого контура детали.
При копировании любых материалов с сайта evkova.org обязательна активная ссылка на сайт www.evkova.org
Сайт создан коллективом преподавателей на некоммерческой основе для дополнительного образования молодежи
Сайт пишется, поддерживается и управляется коллективом преподавателей
Whatsapp и логотип whatsapp являются товарными знаками корпорации WhatsApp LLC.
Cайт носит информационный характер и ни при каких условиях не является публичной офертой, которая определяется положениями статьи 437 Гражданского кодекса РФ. Анна Евкова не оказывает никаких услуг.
Разрезы и сечения на чертеже
Разрез
Изображение на чертеже, полученное при мысленном сечении детали одной или несколькими секущими плоскостями называют разрезом.
Секущую плоскость на чертеже изображают отрезками линии (показывают только начало конец линии иле место ее изгиба). Направление взгляда показывают стрелками проведенными к крайним отрезкам линии, около стрелок указывают буквы, позволяющие идентифицировать сечение, само сечение также обозначают этими буквами, написанными через тире, например А-А.
На разрезе детали показывается не только та геометрия, которая попала в секущую плоскость, но и то что находится за ней.
Штриховка при выполнении разреза детали
Типы разрезов
По расположению секущей плоскости различают разрезы:
По количеству секущих плоскостей различают разрезы:
Простые разрезы
В простых разрезах сечение детали выполняется одной плоскостью. Как было отмечено ранее секущую плоскость изображают отрезками линии, направление взгляда стрелками, для обозначения разреза используют буквы.
Если плоскость сечения проходит через ось симметрии на одном из основных видов, а виды находятся в проекционной связи, то секущую плоскость не изображают, и буквенное обозначение не используют.
Сложные разрезы
Сложные разрезы получают при сечении детали несколькими плоскостями.
Ступенчатый разрез
Если секущие плоскости параллельны друг другу, то разрез называют ступенчатым. Такой разрез можно применить, к примеру, для изображения двух крепежных отверстий, расположенных по диагонали.
Для обозначения ступенчатого разреза используют не только отрезки по краям секущих плоскостей, но и указывают места перегиба, там где заканчивается одна плоскость начинается другая.
Ломанный разрез
Если секущие плоскости пересекаются друг с другом, то разрез называют ломанным. При изображении линии сечения также, как и в ступенчатом разрезе указывают точки перегиба, но угол между плоскостями будет другим.
При выполнении ломанного разреза следует обратить внимание на на стрелки, указывающие на направление взгляда наблюдателя.
Поэтому следует учитывать, что при изображении ломанного разреза, сечение будет мысленно «развернуто» на плоскости чертежа.
Местный разрез
Необходим для уточнения геометрии детали в некоторой ограниченной области. Он также обозначается отрезками линий стрелками и буквами. При необходимости масштаб разреза может быть увеличен, в этом случае рядом с буквами, обозначающими наименование разреза указывают масштаб (по отношению к реальной детали).
Знак повернуто
Поворот вида и применение знака повернуто должно быть обоснованным, не следует поворачивать вид, если это не требуется для компоновки и понимания чертежа.
Сечения
Изображение, формируемое при сечении детали одной или несколькими плоскостями называют сечением, на нем изображают только ту геометрию, через которую прошла секущая плоскость.
Типы сечений
Сечения могут быть вынесенными и наложенными.
При изображении вынесенных сечений, также как и при изображении разреза изображаются отрезки линии сечения, указываются стрелки направление взгляда, и буквы идентифицирующие сечение. Над изображением сечения указывают буквы сечения через тире, например А-А.
Наложенное сечение выполняется непосредственно на виде, контур сечения обознается тонкими линиями.
Чем разрез отличается от сечения?
Сечение отличается от разреза тем, что на нем показывают только, ту геометрию, которая попала в секущую плоскость. То что изображено за этой плоскостью, на сечении не изображают. Если геометрия, через которую секущая плоскость не проходит сложна и затрудняет понимание геометрии детали, то разрез лучше заменить сечением.
Сечения. Определение. Виды сечений. Изображение сечений на чертежах
Сечение — изображение фигуры, получающейся при мысленном рассечении предмета секущей плоскостью. В сечении показывается только то, что находится в секущей плоскости.
Порядок формирования сечения:
1. Вводится секущая плоскость в том месте детали, где необходимо более полно выявить ее форму. 2. Мысленно отбрасывается часть детали, расположенная между наблюдателем и секущей плоскостью. 3. Фигура сечения мысленно поворачивается до положения, параллельного основной плоскости проекций P. 4. Изображение сечения формируют в соответствии с общими правилами
проецирования.
Сечения, не входящие в состав разреза, разделяют на:
— вынесенные;
— наложенные.
Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида.
Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями.
Наложенным называют сечение, которое располагают непосредственно на виде предмета. Контур наложенного сечения выполняют сплошной тонкой линией. Фигуру сечения располагают в том месте основного вида, где проходит секущая плоскость, и заштриховывают.
Наложение сечений: а) симметричное; б) несимметричное
Ось симметрии наложенного или вынесенного сечения указывают штрихпунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят.
Сечения в разрыве. Такие сечения располагают в разрыве основного изображения и выполняют сплошной основной линией.
Для несимметричных сечений, расположенных в разрыве или наложенных линию сечения проводят со стрелками, но буквами не обозначают.
Сечение в разрыве: а) симметричное; б) несимметричное
Вынесенные сечения располагают:
— на любом месте поля чертежа;
— на месте основного вида;
— с поворотом с добавлением знака «повернуто»
Если секущая плоскость проходит через ось поверхности вращения, ограничивающие отверстие или углубления, то их контур в сечении показывают полностью, т.е. выполняют по правилу разреза.
Если сечение получается состоящим из двух и более отдельных частей, то следует применить разрез, вплоть до изменения направления взгляда.
Секущие плоскости выбирают так, чтобы получить нормальные поперечные сечения.
Для нескольких одинаковых сечений, относящихся к одному предмета, линию сечения обозначают одной буквой и вычерчивают одно сечение.
На основном изображении часть предмета выделяют окружностью произвольного диаметра, выполненной тонкой линией, от нее идет линия-выноска с полочкой, над которой ставят прописную букву русского алфавита, высотой более, чем высота размерных чисел. Над выносным элементом пишут эту же букву и справа от нее в круглых скобках, без буквы М, указывают масштаб выносного элемента.
19.Разрезы. Определение. Классификация разрезов. Изображение разрезов на чертежах.
Разрезы используются для показа внутренней формы изделия.
Разрезом называется изображение, полученное при мысленном рассечении детали одной или несколькими секущими плоскостями. В разрезах показывается то, что получается в секущей плоскости и за ней.
На рис. 176 показано получение разреза. Деталь мысленно рассекается секущей плоскостью, передняя часть детали, расположенная между наблюдателем и секущей плоскостью, как бы удаляется. Оставшаяся часть проецируется на фронтальную плоскость проекции. При этом фигура сечения, находящаяся в секущей плоскости и входящая в состав разреза, обводится сплошной основной толстой линией, а также выделяется штриховкой.
То, что находится за секущей плоскостью, считается видимым и поэтому изображается слошной толстой основной линией (рис. 177).
На чертежах используются простые и сложные разрезы. Простыми разрезами называются такие разрезы, которые получены при мысленном рассечении детали одной секущей плоскостью. Сложными разрезами называются разрезы, полученные при мысленном рассечении детали двумя и большим количеством плоскостей.
Фронтальный разрез получается при мысленном рассечении детали секущей плоскостью, параллельной фронтальной плоскости проекции (рис. 176).
Горизонтальный разрез получается при мысленном рассечении детали секущей плоскостью, параллельной горизонтальной плоскости проекций (рис. 178).
Профильный разрез получаем при мысленном рассечении детали секущей плоскостью, параллельной профильной плоскости проекций (рис. 179).
ГОСТ 2.305—68 устанавливает правила выполнения и обозначения разрезов: если секущая плоскость совпадает с плоскостью симметрии детали, а изображения чертежа находятся в проекционной связи, то разрез на чертеже не обозначают (см. рис. 157);
если секущая плоскость не совпадает с плоскостью симметрии (горизонтальный разрез Б — Б) или изображение разреза не находится в проекционной связи с соответствующими изображениями чертежа, то положение секущей плоскости указывают на чертеже разомкнутой линией (толщина от S до 5/2). Перпеидикулярно к разомкнутой линии проводят стрелки, указывающие направление взгляда, которые наносят на расстоянии 2—3 мм от внешнего конца линии. Разомкнутая линия не должна пересекать контуры изображения. С внешней стороны стрелок наносят буквенное обозначение разрезов. Изображение разреза отмечается надписью типа «А — А» (рис. 158).
Рассмотрим сложные разрезы.
Ступенчатым называется сложный разрез, образованный двумя и более секущими параллельными плоскостями (рис. 159, а). Ступенчатые разрезы могут быть фронтальными, профильными и горизонтальными.
Рис. 158. Обозначение разрезов
Рис. 159. Ступенчатый (а) и ломаный (б) разрезы
Правила выполнения разрезов.
1. Разрезы выполняются в проекционной связи с другими изображениями чертежа.
2. Разрезы выполняются вместо и на месте соответствующего вида, например: фронтальный разрез выполняется вместо вида спереди и располагается на его месте, горизонтальный разрез выполняется вместо вида сверху и на его месте.
3. Построение какого-либо разреза не влечет за собой изменения других видов.
Правила обозначения разрезов.
Разрезы на чертеже, как правило, обозначаются. Однако есть случаи, когда обозначение разреза не наносится. Рассмотрим правила обозначения разрезов:
1. Если секущая плоскость совпадает с плоскостью симметрии детали, то разрез на чертеже не обозначается (рис. 176, 178, 179).
2. Если секущая плоскость не совпадает с плоскостью симметрии детали, то разрез обозначается следующим образом. Положение секущей плоскости показывают штрихами разомкнутой линии. К штрихам разомкнутой линии на расстоянии 2-3 мм от внешнего края ставят стрелки, указывающие направление взгляда (рис. 180). С внешней стороны стрелок пишут прописные буквы русского алфавита. Изображение разреза подписывается надписью типа А-А, Б-Б (рис. 180).
20.Соединение части вида и части разреза. Обозначение разрезов.
Часто для отображения формы деталей требуются вид спереди и фронтальный разрез или вид сверху и горизонтальный разрез и т. д. Выполнять же на чертеже одновременно два изображения, например, вид спереди и фронтальный разрез — нерационально. Поэтому допускается соединять часть вида и часть разреза, разделяя изображения сплошной волнистой линией (рис. 185).
На приведенном чертеже сохраняется та часть вида спереди, которая позволяет понять внешнюю форму, а фронтальный разрез используется для выявления внутренней формы. Использование только вида или только разреза не позволило бы со всей полнотой отобразить форму изделия.
Если вид и разрез являются симметричными изображениями (рис. 186), то на чертеже соединяют половину вида с половиной разреза. В этом случае линией, разделяющей вид и разрез, будет являться ось симметрии, которая проводится штрихпунктирной линией.
Из последнего правила есть исключение, которое формулируется следующим образом: если с осью симметрии совпадает линия контура, то соединяют часть вида с частью разреза, разделяя их сплошной тонкой волнистой линией так, чтобы линия контура не исчезла с чертежа (рис. 187). При этом линии невидимого контура на половине вида или на части вида не показывают.
При выполнении изображений симметричных деталей, содержащих соединение половины вида с половиной разреза, необходимо соблюдать следующие правила:
1. Разрез на чертеже располагают справа от оси симметрии (рис. 186) либо под ней (рис. 188);
2. На половине вида внутренняя форма предмета не отображается (рис. 186, 188);
3. Размерные линии, относящиеся к элементам деталей, которые представлены на чертеже половиной вида или половиной разреза, проводят несколько дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный (рис. 188).
Местный разрез.
Особым случаем соединения части вида с частью разреза можно считать местный разрез. Местный разрез используется для выявления внутренней формы предмета в отдельном, ограниченном месте. Для получения местного разреза небольшой по величине участок формы изделия мысленно удаляется. При этом секущая плоскость проходит вдоль оси отображаемого элемента (рис. 189, а).
На чертежах граница местного разреза показывается сплошной тонкой волнистой линией (рис. 189, б), которая не должна совпадать с какими-либо другими линиями изображения. Местный разрез на чертеже не обозначается.
Стандарт устанавливает графические изображения материалов в сечениях.
Если не имеет принципиального значения вид материала, из которого изготовлено изделие, то в сечении используют общее графическое обозначение материалов, приведенное на рис. 174.
В тех случаях, когда необходимо показать, из какого материала изготовлена деталь, используют его графическое обозначение. Некоторые графические обозначения материалов приведены в таблице 13.
