Сильфон – это манометрический упругий элемент, широко используемый в различных областях техники. Он представляет собой тонкостенную, гофрированную в окружном направлении трубку, способную давать значительные перемещения под действием давления, осевой или поперечной силы и изгибающего момента.

При осесимметричном нагружении характеристика сильфона близка к линейной, а эффективная площадь практически постоянна.

Сильфоны, изготовленные из тонкостенных (однослойных) трубок, называются бесшовными.

В некоторых случаях, например, для увеличения прочности или для защиты от агрессивных сред, сильфоны изготавливаются многослойными.

Сварные сильфоны свариваются из штампованных кольцевых мембран. Такие сильфоны можно изготовить с более глубокими гофрами, поэтому они могут быть менее жесткими, чем бесшовные сильфоны. В некоторых случаях применения важно, чтобы сварные сильфоны можно было сконструировать таким образом, чтобы они способны были выдержать большие перегрузки давлением, подобно «складывающимся» мембранным чувствительным элементам.

Сильфоны используются в качестве чувствительных элементов приборов для преобразования в перемещение или в усилие различных измеряемых параметров: давления, температуры, уровня, расхода и т.д.

Сильфоны могут развивать значительные перестановочные усилия, что обеспечивает малый порог чувствительности приборов и позволяет использовать их в качестве элементов силовых приводов. Они также служат в различных приборах компенсаторами теплового расширения жидкости, что объясняется их высокой податливостью и способностью значительно изменять объем. Возможность получения сильфонов, обладающих малой осевой и изгибной жесткостью, позволяет успешно применять их в качестве разделителей сред, а также упругих выводов осевых и угловых перемещений.

Сильфоны широко применяют и как компенсаторы теплового расширения трубопроводов, элементы гидравлических дистанционных передач. В последнем случае используется свойство сильфонов значительно изменять объем.

Исходной заготовкой для получения металлических бесшовных сильфонов является тонкостенная трубка, изготовление которой при малых допусках на толщину связано со значительными технологическими трудностями.

При формовании гофров трубка закрепляется в зажимах специального гидроформовочного станка. На определенном расстоянии друг от друга вдоль трубки устанавливаются разъемные матрицы. В трубку под давлением подается жидкость, под действием которого стенка трубки выпучивается в промежутках между матрицами. Затем заготовку сжимают в осевом направлении. При этом матрицы складываются, а заготовка принимает нужную форму.

Для крупносерийного производства сильфонов различных типоразмеров созданы переналаживаемые полуавтоматически станки и установки, а для массового выпуска сильфонов для приборов холодильной техники создано комплексно-автоматизированное производство (Орел – автоматизированная линия).

Для процесса изготовления характерны большие пластические деформации. Используются дисперсионно-твердеющие сплавы и нержавеющие стали.

Измерительные сильфоны изготавливаются в основном из дисперсионно-твердеющих сплавов 36НХТЮ, БрБ2, из нержавеющих сталей 12Х18Н9Т и 08Х18Н10Т и полутомпака Л80. На бесшовные измерительные сильфоны разработан ГОСТ 21482-76.

Трудности производства тонкостенных бесшовных трубок высокой точности – одна из причин появления сварных сильфонов. При изготовлении сварных сильфонов заготовку не приходится подвергать значительным пластическим деформациям, поскольку она состоит из отдельно отштампованных кольцевых мембран. На сварные сильфоны разработан ГОСТ 21754-76.

Круг материалов шире, так как необязательна высокая пластичность материала.

Глубина гофра практически не ограничена, а это значит, что сильфон может быть более чувствителен.

Длина сильфона не ограничена.

Можно предохранить изделие от перегрузок – сильфон складывается. Это требование является очень важным при разделении сред.

Сильфоны выполняют разнообразные функции.

Нужно уметь определять осевую и изгибную жесткость сильфона, а также величину возникающих в нем рабочих напряжений.

Перейдем к описанию геометрии сильфона. Для этого изобразим полугофр:

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Сильфон

Смотреть что такое «Сильфон» в других словарях:

Сильфон — тонкостенная (одно или многослойная) гофрированная трубка или камера. Источник: НП 068 05: Трубопроводная арматура для атомных станций. Общие технические требования 7.18 сильфон: Упругая однослойная или многослойная гофрированная оболочка из… … Словарь-справочник терминов нормативно-технической документации

СИЛЬФОН — тонкостенная (обычно металлическая) цилиндрическая оболочка с поперечной гофрированной боковой поверхностью; расширяется или сжимается вдоль оси (подобно пружине) под действием разности давления внутри и снаружи или от внешнего силового… … Большой Энциклопедический словарь

сильфон — сущ., кол во синонимов: 1 • трубка (54) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

сильфон — Осесимметричная упругая оболочка, разделяющая среды и способная под действием давления, температуры, силы или момента силы совершать линейные, сдвиговые, угловые перемещения или преобразовывать давление в усилие. [ГОСТ 22743 85] Тематики сильфоны … Справочник технического переводчика

СИЛЬФОН — тонкостенная трубка млн. камера из латуни, нержавеющей стали, фосфористой или бериллиевой бронзы с гофрированной боковой поверхностью, способная расширяться и сжиматься при изменении давления наполняющего её газа млн. жидкости. Применяется в… … Большая политехническая энциклопедия

сильфон — тонкостенная (обычно металлическая) цилиндрическая оболочка с поперечной гофрированной боковой поверхностью; расширяется или сжимается вдоль оси (подобно пружине) под действием разности давления внутри и снаружи или от внешнего силового… … Энциклопедический словарь

сильфон — gofruotoji membrana statusas T sritis automatika atitikmenys: angl. according bellow; bellows; rolling diaphragm vok. Balgmembran, f; Faltenbalg, m; Wellrohr, n rus. сильфон, m pranc. capsule ondulée, f; ressort ondulé, m; soufflet, m ryšiai:… … Automatikos terminų žodynas

сильфон — silfonas statusas T sritis Standartizacija ir metrologija apibrėžtis Slėgiui jautrus elementas – gofruotas plonasienis vamzdelis, kurio ilgio pokytis yra proporcingas slėgiui. atitikmenys: angl. bellow; bellows vok. Wellrohr, n rus. сильфон, m… … Penkiakalbis aiškinamasis metrologijos terminų žodynas

СИЛЬФОН — (от англ. Sylphon фирменное название) тонкостенная трубка из нержавеющей стали, латуни, фосфористой или бериллиевой бронзы с поперечной гофрировкой поверхности (см. рис.). С. работает как пружина на растяжение или сжатие в зависимости от знака… … Большой энциклопедический политехнический словарь

Сильфон — Сильфонные уплотнения различных размеров. Сильфон (от англ. фирменного названия Sylphon) упругая однослойная или многослойная гофрированная оболочка из металлических, немета … Википедия

Источник

Сильфонная арматура

Что такое сильфон

Сильфо́н (от англ. фирменного названия Sylphon) — упругая однослойная или многослойная гофрированная оболочка из металлических, неметаллических и композиционных материалов, сохраняющая прочность и герметичность при многоцикловых деформациях сжатия, растяжения, изгиба и их комбинаций под воздействием внутреннего или внешнего давления, температуры и механических напряжений [Википедия]

Сильфон был создан американским ученым-метеорологом и изобретателем Уэстоном Фултоном в самом начале XX столетия. Изобретенное устройство, в виде сжимающейся и расширяющейся емкости, предназначалось для удерживания меняющего свой объем пара.

Духи воздуха сильфы и сильфиды (средневековые мифы ) вдохновили Фултона дать изобретению название Сильфон (Sylphon).

Сильфон в технике

В соответствии с «ГОСТ 24856-2014. Арматура трубопроводная. Термины и определения» сильфонная арматура ─ это «арматура, у которой для герметизации штока относительно окружающей среды, а также в качестве чувствительного элемента либо силового элемента, используется сильфон».

Свойство сильфона сохранять прочность и плотность (а, значит, герметичность) в процессе многоцикловых деформаций изгиба, растяжения, сжатия, а также их комбинаций, под воздействием механических и термических нагрузок, в т. ч. внутреннего или внешнего давления, широко используется в технике.

Сильфонные узлы содержат пневматические и гидравлические системы подавляющего большинства современных машин.

Сильфоны применяют в нефтеперерабатывающей, химической и других отраслях промышленности. Сильфонная арматура используется при прокладке теплотрасс и водопроводов, в тепло- и электроэнергетике.

Сильфонные устройства используются во разных видах: сильфонная запорная, регулирующая, предохранительная арматура.

Сильфоны применяются во всех типах трубопроводной арматуры ─ клапаны, задвижки, краны.

Особенно часто используют сильфоны в таких разновидностях трубопроводной арматуры как клапаны предохранительные, клапаны запорные, клапаны и затворы обратные. Например, предохранительный сильфонный клапан ─ это предохранительный клапан, в котором для герметизации штока относительно окружающей среды, а также в качестве чувствительного или силового элемента используется сильфон.

Конкретными примерами сильфонной арматуры являются: клапан сильфонный с электроприводом фланцевый, клапан регулирующий сильфонный НЗ с МИМ; клапан запорный проходной сильфонный, клапан запорный бессальниковый угловой сильфонный и т. д.

Конструкция сильфона

Материал для изготовления

Как правило, сильфон ─ это металлическая оболочка из нержавеющей стали.

Чаще всего используется для изготовления сильфонов нержавеющая сталь марок 10X17Н13МЗТ, 10X17Н13М2Т, 12X18Н10Т, 08X18Н10Т

Использование нержавеющих сталей позволяет делать сильфоны, способные успешно функционировать в самых жестких условиях:

в широком температурном диапазоне, чуть ли не от «абсолютного нуля» до 1000 O С;

в агрессивных рабочих средах;

при рабочем давлении от вакуума до сотен МПа.

Однако, стоит отметить, что сильфон не обязательно является стальным. Сильфоны изготавливают из бронзы, латуни, титана и композиционных материалов.

Гофры и впадины

Впадина гофра сильфона — ближайшая к продольной оси точка поверхности сильфона.

Вершина гофра сильфона — наиболее удаленная от продольной оси точка поверхности сильфона.

Гофр сильфона ─ это элемент, расположенный между соседними впадинами.

Бортиком сильфона называют его концевую часть, предназначенную для присоединения к другим деталям технического устройства.

Сильфоны однослойные и многослойные

Сильфоны могут быть однослойными, т. е. состоящими из одного слоя материала, и многослойными ─ изготовленными из двух и более слоев.

В сильфонах, используемых в трубопроводной арматуре, число слоев составляет, как правило, от 2 до 12, а гофров ─ от 4 до 20.

Сильфоны тонкостенные и толстостенные

Сильфон, у которого максимальное отношение радиуса впадины гофра к толщине стенки составляет 15 и более, называют тонкостенным сильфоном;

если их минимальное отношение менее 15 ─ сильфон является толстостенным.

От количество гофр и толщины слоев сильфона зависит величина давления, при котором он будет работать.

Источник

Что такое сильфон обратной связи

Узел сильфона-термобаллона. Устройство. Работа. Неисправности.

В нашем случае сильфон-термобаллон отвечает за регулировку и поддержание в газовом котле АОГВ Жуковский с блоком автоматики Эконом необходимой нам температуры. По сути, сильфон механически открывает доступ газа на основную горелку котла, а при достижении в котле назначенной температуры, закрывает этот доступ.

Как эта штука устроена?

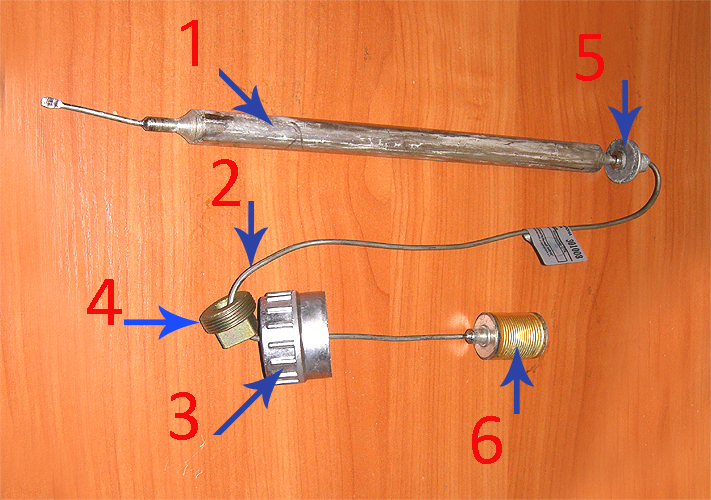

Конструкция сильфона-термобаллона.

1. Баллон термосильфона. Баллон, содержащий керосиновую смесь. Сама конструкция концевика баллона говорит о том, что баллон заполняется и герметично закрывается.

2. Капилляр. Трубка. Трубка также заполнена смесью и просто «передает» на гармошку 6 расширение или сужение смеси. Зависит от температуры.

3. Гайка- регулятор температуры. Это ее мы крутим и выставляем как нам надо: больше или меньше.

4. Гайка, которая уплотняет баллон 1, при помощи прокладки 5. Это касается только сильфонов-термобаллонов старого образца. В газовых котлах АОГВ Жуковский баллон термосильфона вставляется напрямую в котел и находится в прямом контакте с теплоносителем. Гайка 4 здесь нужна для того, чтобы элементарно обеспечить герметичность. Иначе через отверстие хлынет теплоноситель. Баллон термосильфона нового образца вставляется в сухую гильзу, уходящую глубоко внутрь рубашки котла для быстрого прогрева и передачи расширения смеси, находящейся внутри баллона 1 от температуры.

5. Прокладка уплотнительная.

6. «Гармошка» термосильфона. Наверное, самый интересный и самый рабочий, в прямом смысле слова, из всей этой конструкции, элемент.

Как термосильфон работает

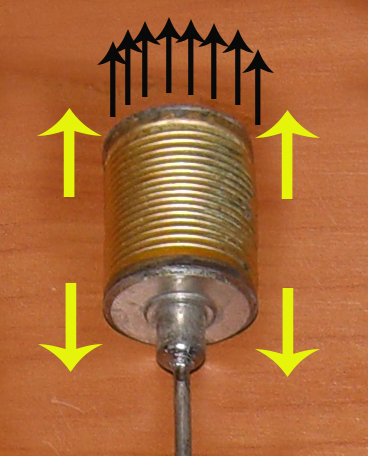

При прогреве баллона, керосиновая смесь расширяется, и вот этот набор витков «гармошки» начинает раздвигаться. Таким образом, при прогреве баллона, гармошка «разъезжается» и начинает чисто механически давить на шток, который по мере расширения гармошки призакрывает клапаном подачу газа на горелку. Сама гармошка сильфона удерживается в правильном положении при помощи гайки 3. И именно ход гайки 3 либо дает возможность расшириться гармошке, либо, при затягивании, т.е. настройки котла на более низкую температуру, ограничить ее расширение.

Неисправность сильфона

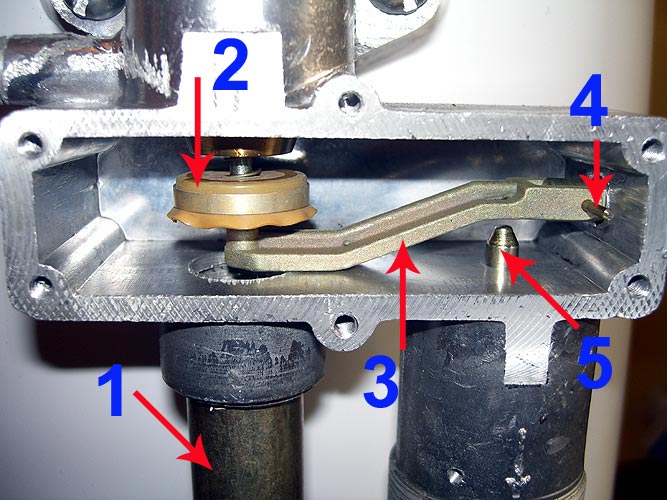

Смотрите на фото со снятой крышкой клапана. «На холодную» нижний клапан 2 блока всегда открыт. Его просто выдавливает вниз пружина. При наборе котлом указанной температуры шток 5 сильфона начинает надавливать на коромысло 3 и понихоньку приподнимать нижний клапан 2 вверх, призакрывая подачу газа. Если такого не происходит, узел сильфона пустой. Обычно легко раздавить сильфон при понижении температуры в котле, когда необходимо сделать по-холоднее. Рукой мы не чувствуем. Начинаем закручивать гайку 3 сжимая растянутую гармонь и от такого передавливания капилляр 2 на месте пайки может треснуть, или лопается гармошка сильфона. Чтобы избежать подобных поломок необходимо просто перекрыть кран, который находится перед блоком. Запальник останется работать, а котел начнет остывать. На остывшем котле, гармошка сожмется и гайку можно будет свободно призакрутить, изменив температуру выключения котла на нужную. После этого отрываем кран. Это все.

Существует пять поставляемых заводом сильфонов.

2. Сильфон 336007. Немного не понятно, почему он именно такой, но он действительно «кривой». Не так сильно, как 301082, но тем не менее. Для котлов АОГВ-11,6 серии Эконом, выпущенных до 01.09.2000 г. Хотя его встечали и в котлах по-мощнее. Вместо 336007 запросто ставим сильфон 301008, просто его конец виден в патрубке подачи отопления. Чтобы народ не пугать, его слегка загнули. А так, вместо 336007 даем 301008 и это работает. Проверено. Дата внесения 27.04.2017 г.

3. Сильфон, называемый еще датчиком температуры. ТФ-2. Он в четыре раза меньше традиционных сильфонов Жуковского завода. Ставится только на АОГВ-11,6. И в районе 2003 года на АОГВ-23,2 (в обоих случаях там где накручивается ручка регулятора, должна быть сбоку прорезь)

5. Сильфон 364003. Самый новый. Для котлов АОГВ и АКГВ-17,23,29,43,50 выпущенных с 02.2002 по сей день.

За неимением узла нового образца 364003, Вы естественно, можете использовать и старый образец 301008. Просто гайка 4 никуда не заворачивается, да и прокладка 5 нам не понадобится. А работать будет также как и новый образец. Это все.
