Синхронные компенсаторы в электрических сетях

Синхронным компенсатором называется синхронный двигатель облегчённой конструкции, предназначенный для работы на холостом ходу.

Основные потребители электрической энергии, кроме активной мощности, потребляют от генераторов системы реактивную мощность. К числу потребителей, требующих большие намагничивающие реактивные токи для создания и поддержания магнитного потока, относятся асинхронные двигатели, трансформаторы, индукционные печи и другие. В связи с этим распределительные сети обычно работают с отстающим током.

Реактивная мощность, вырабатываемая генератором, получается с наименьшими затратами. Однако передача реактивной мощности от генераторов связана с дополнительными потерями в трансформаторах и линиях передач. Поэтому для получения реактивной мощности становится экономически выгодным применение синхронных компенсаторов, располагаемых на узловых подстанциях системы или непосредственно у потребителей.

Синхронные двигатели благодаря возбуждению постоянным током они могут работать с cos = 1 и не потребляют при этом реактивной мощности из сети, а при работе, с перевозбуждением отдают реактивную мощность в сеть. В результате улучшается коэффициент мощности сети и уменьшаются падение напряжения и потери в ней, а также повышается коэффициент мощности генераторов, работающих на электростанциях.

Синхронные компенсаторы предназначаются для компенсации коэффициента мощности сети и поддержания нормального уровня напряжения сети в районах сосредоточения потребительских нагрузок.

В перевозбужденном режиме ток опережает напряжение сети, т. е. является по отношению к этому напряжению емкостным, а в недовозбужденных — отстающим, индуктивным. В таком режиме синхронная машина превращается в компенсатор — в генератор реактивного тока.

Нормальным являемся перевозбужденный режим работы синхронного компенсатора, когда он отдает в сеть реактивную мощность.

Синхронные компенсаторы лишены приводных двигателей и с точки зрения режима своей работы в сущности являются синхронными двигателями, работающими на холостом ходу.

Для этого каждый синхронный компенсатор снабжается автоматическим регулятором возбуждения или напряжения, который регулирует величину его тока возбуждения так, что напряжение на зажимах компенсатора остается постоянным.

Для того чтобы улучшить коэффициент мощности и соответственно уменьшить угол сдвига между током и напряжением от значения φсв до φк нужна реактивная мощность:

где Р — средняя активная мощность, квар; φсв — сдвиг фаз, соответствующий средневзвешенному коэффициенту мощности; φк — сдвиг фаз, который должен быть получен после компенсации; а — коэффициент, равный около 0,9, вводимый в расчеты с целью учета возможного повышения коэффициента мощности, без установки компенсирующих устройств.

Помимо компенсации реактивных токов индуктивных промышленных нагрузок, синхронные компенсаторы необходимы на ЛЭП. В длинных ЛЭП при малых нагрузках преобладает емкость линии, и они работают с опережающим током. Для того чтобы компенсировать этот ток, синхронный компенсатор должен работать с отстающим током, т. е. недовозбужденным.

При значительной нагрузке ЛЭП, когда преобладает индуктивность потребителей электроэнергии, ЛЭП работает с отстающим током. В этом случае синхронный компенсатор должен работать с опережающим током, т. е. перевозбужденным.

Изменение нагрузки на ЛЭП вызывает изменение потоков реактивных мощностей по величине и фазе, приводит к значительным колебаниям напряжения в линии. В связи с этим возникает необходимость его регулирования.

Синхронные компенсаторы обычно устанавливают на районных подстанциях.

Для регулирования напряжения в конце или середине транзитных ЛЭП могут быть созданы промежуточные подстанции с синхронными компенсаторами, которые должны регулировать либо поддерживать напряжение неизменным.

Работа таких синхронных компенсаторов автоматизируется, в связи с чем создается возможность плавного автоматического регулирования величины вырабатываемой реактивной мощности и напряжения.

Для осуществления асинхронного пуска все синхронные компенсаторы снабжаются пусковыми обмотками в полюсных наконечниках или их полюсы делаются массивными. При этом используется способ прямого, а в необходимых случаях — способ реакторного пуска.

В некоторых случаях мощные компенсаторы пускаются в ход также с помощью пусковых фазных асинхронных двигателей, укрепляемых с ними на одном валу. Для синхронизации с сетью при этом обычно используется метод самосинхронизации.

Так как синхронные компенсаторы не развивают активной мощности, то вопрос о статической устойчивости работы для них теряет остроту. Поэтому они изготовляются с меньшим воздушным зазором, чем генераторы и двигатели, Уменьшение зазора позволяет облегчить обмотку возбуждения и удешевить машину.

Номинальная полная мощность синхронного компенсатора соответствует его работе с перевозбуждением, т.е. номинальной мощностью синхронного компенсатора считается его реактивная мощность при опережающем токе, которую он может длительно нести в рабочем режиме.

Наибольшие значения тока и мощности в недовозбужденном режиме получаются при работе в реактивном режиме.

В большинстве случаев в недовозбужденном режиме требуются меньшие мощности, чем в перевозбужденном, но в некоторых случаях необходима большая мощность. Этого можно достигнуть увеличением зазора, однако это приводит к удорожанию машины, и поэтому в последнее время ставится вопрос об использовании режима с отрицательным током возбуждения. Поскольку синхронный компенсатор по активной мощности загружен только потерями, то, согласно он может работать устойчиво также с небольшим отрицательным возбуждением.

В ряде случаев в маловодные периоды для работы в режиме компенсаторов используются также генераторы гидроэлектростанций.

В конструктивном отношении компенсаторы принципиально не отличаются от синхронных генераторов. Они имеют такую же магнитную систему, систему возбуждения, охлаждения и др. Все синхронные компенсаторы средней мощности имеют воздушное охлаждение и выполняются с возбудителем и подвозбудителем.

В связи с тем, что синхронные компенсаторы не предназначены для выполнения механической работы и не несут активной нагрузки на валу, они имеют механически облегченную конструкцию. Компенсаторы выполняются как сравнительно тихоходные машины (1000 — 600 об/мин) с горизонтальным валом и явнополюсным ротором.

В качестве синхронного компенсатора может быть использован генератор, работающий вхолостую при соответствующем возбуждении. В перевозбужденном генераторе появляется уравнительный ток, являющийся чисто индуктивным относительно напряжения генератора и чисто емкостным относительно сети.

Следует иметь в виду, что перевозбужденная синхронная машина независимо от того, работает ли она генератором или двигателем, может рассматриваться относительно сети как емкость, а недовозбужденная — как индуктивность.

Для того чтобы перевести генератор, включенный в сеть, в режим синхронного компенсатора, достаточно закрыть доступ пара (или воды) в турбину. В таком режиме перевозбужденный турбогенератор начинает потреблять небольшую активную мощность из сети только для покрытия потерь вращения (механических и электрических) и отдает реактивную мощность в сеть.

В режиме синхронного компенсатора генератор может работать длительное время и зависит лишь от условий работы турбины.

При необходимости турбогенератор может быть использован в качестве синхронного компенсатора как при вращающейся турбине (вместе с турбиной), так и при отсоединенной, т. е. при разобранной муфте сочленения.

Вращение паровой турбины со стороны генератора, перешедшего в двигательный режим, может вызвать перегрев хвостовой части турбины.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Подписывайтесь на наш канал в Telegram!

Просто пройдите по ссылке и подключитесь к каналу.

Не пропустите обновления, подпишитесь на наши соцсети:

Источник

Синхронные компенсаторы

Синхронным компенсатором называют синхронную машину, работающую в двигательном режиме без нагрузки на валу при изменяющемся токе возбуждения. Синхронный компенсатор в зависимости от тока возбуждения может выдавать реактивную мощность в сеть или потреблять ее из сети. Общий вид синхронного компенсатора представлен на рис.1.

Рис.1. Общий вид синхронного компенсатора с водородным охлаждением
при открытой его установке на подстанции энергосистемы

В конструктивном отношении он похож на турбогенератор, однако выполняется на среднюю частоту вращения (750-1000 об/мин) Ротор синхронного компенсатора изготовляется явнополюсным. Статор в конструктивном отношении подобен статору турбогенератора.

Синхронный компенсатор характеризуется номинальной мощностью, напряжением и током статора, частотой, номинальным током ротора и потерями в номинальном режиме.

Номинальное напряжение

Номинальное напряжение синхронного компенсатора в соответствии с ГОСТ устанавливается на 5 или 10% выше соответствующего номинального напряжения электрической сети.

Номинальная мощность

Номинальная мощность синхронного компенсатора определяется как длительно допустимая нагрузка при номинальном напряжении, номинальных параметрах охлаждающей среды.

Номинальные мощности синхронных компенсаторов определяются в киловольт-амперах и должны соответствовать ряду мощностей согласно ГОСТ 609-84. По этому ГОСТ минимальная мощность синхронного компенсатора определена в 2800 кВА. Максимальная мощность компенсаторов, выпускаемых в прошлом в СССР, равнялась 160 MBА.

Номинальный ток статора

Номинальный ток статора определяется на основании значений номинальной мощности и номинального напряжения.

Номинальный ток ротора

Потери активной мощности при номинальных условиях охлаждения для синхронных компенсаторов находятся в пределах 1,5-2,5%.

Современные электрические нагрузки характеризуются значительным потреблением реактивной мощности. Рост потребления реактивной мощности связан в первую очередь с широким применением электроустановок, в которых для преобразования энергии используются магнитные поля (электродвигатели, трансформаторы и т. п.). Значительную реактивную составляющую имеют токи преобразовательных устройств с ртутными вентилями и тиристорами, люминесцентное освещение и др. В связи с этим электрические сети загружаются реактивной составляющей тока, что сопровождается понижением напряжения и большими потерями мощности при передаче и распределении электроэнергии.

Если в центре нагрузок включить синхронный компенсатор, он, генерируя реактивную мощность, необходимую потребителям, позволит разгрузить линии, соединяющие электростанции с нагрузкой, от реактивного тока, что улучшит условия работы сети в целом При этом синхронный компенсатор должен работать с перевозбуждением в режиме выдачи реактивной мощности. Синхронные компенсаторы устанавливаются также на подстанциях электропередач, где с их помощью обеспечиваются лучшее распределение напряжения вдоль линий и повышение устойчивости параллельной работы. При этом в зависимости от режима работы электропередачи может потребоваться работа компенсатора как в режиме генерации, так и в режиме потребления реактивной мощности.

В режиме разгрузки линий электропередачи высокого и сверхвысокого напряжений, количество которых в современных энергосистемах значительно, большая некомпенсированная зарядная мощность приводит к повышению напряжения у потребителей. В этот период синхронный компенсатор переводят в режим потребления реактивной мощности.

Реактивная мощность, генерируемая или потребляемая синхронным компенсатором, зависит от тока возбуждения.

При анализе работы синхронного компенсатора будем считать, что он включен в мощную сеть, вследствие чего при изменении тока статора напряжение на зажимах практически не меняется (рис.2).

По отношению к вектору напряжения U_к указанный ток будет отстающим на 90°. Компенсатор при этом отдает реактивную мощность в сеть.

При недовозбуждении машины, когда Е_к

Источник

Синхронные компенсаторы

Синхронные компенсаторы (СК) используют для генерирования в электросеть реактивной мощности с целью повышения общего коэффициента мощности, стабилизации стандартного уровня напряжения в местах большого сосредоточения потребительских нагрузок, снижения потерь электроэнергии и общей оптимизации работы энергетических систем.

Конструктивно компенсатор представляют собой электродвигатель синхронного типа облегчённой конструкции, функционирующий в двигательном режиме без активной нагрузки, другими словами — на холостом ходу, исключительно на выработку реактивной энергии. Поэтому компенсаторы, устанавливаемые на питающих подстанциях, часто называют генераторами реактивной мощности. К числу наиболее мощных приемников реактивной мощности относят асинхронные электродвигателя, являющиеся приводом многих подвижных устройств.

Но в часы спада потребительских нагрузок, нередко возникает потребность в потреблении из электросети реактивной мощности, так как в такой ситуации напряжение в сети увеличивается и для поддержания его стандартного значения требуется загрузить сеть индуктивными токами. С этой целью все синхронные компенсаторы оснащаются автоматическим регулятором возбуждения, который подстраивает значение тока возбуждения таким образом, что напряжение на выводах компенсатора остается практически неизменным.

В зависимости величины от номинальной мощности синхронные компенсаторы имеют несколько типов систем возбуждения:

— электромашинное возбуждение с подвозбудителем;

Синхронные компенсаторы – это мощные электрические машины. Стандартный ряд номинальных мощностей изменяется в пределах от 10-160 тыс. кВА. Коэффициент мощности варьируется в пределах 0,92-0,95, при этом число полюсов – 8 либо 6, что соответствует частоте обращения ротора 750, 1000об/мин, соответственно. Обычно они имеют горизонтальное исполнение вала, устанавливают их в подстанционных помещениях либо под открытым небом. При наружной установке корпус компенсаторов имеет герметичное исполнение.

Выпускают компенсаторы с системами охлаждения двух типов:

— воздушной (для агрегатов с номинальной мощностью до 25МВА);

— водородной (на валу устанавливают мощные вентиляторы, обеспечивающие интенсивную циркуляцию газа).

Для выполнения асинхронного пуска синхронные компенсаторы оснащаются пусковыми обмотками, для их запуска используется способ реакторного пуска, а в определенных ситуациях — прямого.

К числу достоинств синхронных компенсаторов принято относить:

— способность плавного автоматического регулирования величины реактивной мощности;

— возможность увеличения реактивной мощности за счет увеличения/уменьшения тока возбуждения при снижении напряжения в электросети.

Источник

Синхронный компенсатор реактивной мощности

Синхронный компенсатор – синхронный двигатель не выполняющий механической работы. Его назначение — компенсация реактивной мощности. Если нагрузить его механической работой, он не сможет компенсировать реактивную составляющую в нужном диапазоне.

У него два режима работы:

Не будем углубляться в теорию работы синхронных машин, а рассмотрим отдельно каждый из режимов работы синхронного компенсатора.

Рис. а) векторная диаграмма работы в перевозбужденном режиме

Можно сделать вывод, что синхронный компенсатор работает в двух режимах: компенсации и потребления реактивной составляющей. Это значит что он может не только отдавать но и потреблять, что позволяет поддерживать баланс мощности в цепи. Он снабжается автоматической системой управления возбуждением и в автоматическом режиме регулирует cosφ цепи. Также обладает большой инерционностью, что не позволяет ему быстро реагировать на изменение параметров цепи. При установке его в сеть с резко-переменной нагрузкой нужно максимально оптимизировать настройки регуляторов САУ, чтоб машина не пошла в разнос, так как это чревато аварийными отключением подстанции из-за бросков тока в сеть. Строятся на мощность до S_н = 100 000 кВА. Имеют явнополюсную конструкцию с 2р= 6 или 8 — тихоходные. Компенсаторы большой мощности делаются с водородным охлаждением.

Для асинхронного пуска снабжаются пусковыми обмотками в полюсных наконечниках или делают их с массивными полюсами. Пускаться они могут как прямым пуском, так и с помощью реакторов. Иногда используют гонный асинхронный двигатель для разгона машины до подсинхронной скорости. Наиболее часто имеют напряжение питания статора 6 кВ, 10 кВ и садятся на соответствующие линии ГПП.

Также ранее применялись, а кое-где и до сих пор используются, электромашинное возбуждение. Как правило, работает с очень малой чувствительностью и очень большой инерционностью по отношению к цепи. Дорог в обслуживании и эксплуатации. При выходе из строя долго находится в ремонте. Ниже показана самая примитивная схема электромашинного возбудителя:

Вывод: синхронный компенсатор является обратимым устройством. Он дорог, занимает много места, а также вызывает шум и иногда вибрации. Эксплуатация его не дешевая, а в случае выхода из строя вращающихся элементов требует длительного ремонта. В сравнении с современными средствами компенсации реактивной мощности является устаревшим.

Источник

СИНХРОННЫЙ КОМПЕНСАТОР

Регулирование реактивной мощности.

Синхронным компенсатором называется синхронный двигатель, работающий без нагрузки на валу и потребляющий по отношению к напряжению сети реактивный опережающий или отстающий ток.

Синхронный компенсатор, как правило, работает с избыточным током в его обмотке возбуждения, и поэтому потребляет из сети емкостный ток, компенсирующий отстающий (индуктивный). Применение синхронного компенсатора позволяет разгружать питающие линии от индуктивных токов. При этом снижаются потери в сетях и улучшаются мощностные показатели использования станционных генераторов. Кроме того, синхронные компенсаторы позволяют поддерживать неизменным напряжение на приемных концах линий. При передаче энергии по электрическим линиям большой протяженности и при наличии большой индуктивной нагрузки, напряжение у потребителей может быть значительно ниже, чем на станции. С другой стороны, при малых нагрузках напряжение у потребителей может оказаться повышенным ввиду того, что ЛЭП обладают емкостным сопротивлением. Для сглаживания этих процессов и стабилизации напряжения у потребителей, синхронный компенсатор работает в номинальном режиме с избыточным током обмотки возбуждения. Поэтому условия нагревания синхронного компенсатора более тяжелые, чем у СД и СГ.

Векторная диаграмма синхронного компенсатора имеет следующий вид:

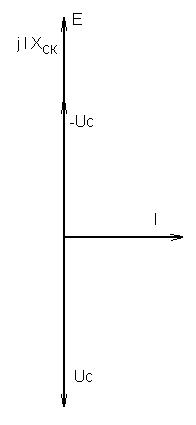

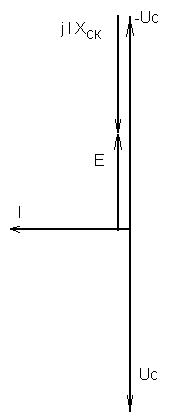

Недостаточный ток ОВ Избыточный ток ОВ

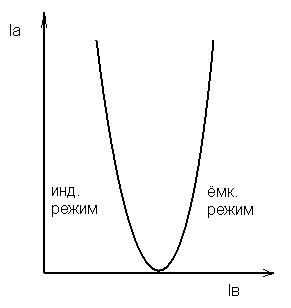

U-образная характеристика синхронного компенсатора не отличается от такой же для СД при Ра=0.
