Что такое световой фонарь

Световые фонари. Виды. Конструкции. Преимущества

Сейчас, когда электричество стало общедоступно и дешево, может возникнуть вопрос: а насколько значительна роль естественного освещения в нашей жизни. Ответ на этот вопрос прост — его роль велика как никогда.

Во-первых, электрический свет является не таким уж дешевым удовольствием, как это принято считать: лампы, вне зависимости от их типа, потребляют энергию постоянно, что в сумме с остальными электроприборами создает большие расходы, которые вам придется оплатить в конце месяца. В то время как солнечный свет является абсолютно бесплатным.

Во-вторых, пульсирующие свечение современных ламп (будь то лампы накаливания, флюоресцентные или любые другие) негативно сказывается на глазах, что приводит к быстрой утомляемости, рассеиванию внимания, от чего в итоге страдаете не только вы сами, но и окружающие. Естественное освещение таких проблем не создает.

В-третьих, приятно осознавать, что вы получаете необходимую долю тепла и энергии даже на работе.

Именно поэтому современные архитекторы все чаще стали использовать световые фонари в своих проектах. Световые, или зенитные, фонари можно установить даже в тех зданиях, где они не были предусмотрены проектом изначально. Все это возможно благодаря простой конструкции светового фонаря: он состоит всего лишь из двух частей: купола и металлического основания.

Фактически благодаря установке системы зенитных фонарей, вы получаете частично светопрозрачную кровлю, которая способна эффективно обеспечивать вас светом в течение всего дня.

Не смотря на простоту конструкции, различные модели различаются достаточно сильно. Одной из важнейших характеристик светового фонаря является материал, из которого была изготовлена светопропускающая часть — купол.

Два основных материала, использующихся для его создания: поликарбонат (сотовый или монолитный) и акрил. Основное отличие поликарбонатного купола от акрилового состоит в том, что первый является более прочным. Это бывает необходимо в тех случаях, когда выпадает большое количество снега, идет крупный град или вандалы решают проверить ваши перекрытия на прочность. Для дополнительной надежности можно сделать купол двух- и трехслойным, что сделает его не только более прочным, но и поможет при создании качественной термоизоляции. Еще одним плюсом поликарбонатных моделей можно назвать защиту от ультрафиолетовых лучей.

Не менее важным является выбор дизайна и месторасположения светового фонаря. Обычно несколько фонарей располагаются прямо на скате крыши, что обеспечивает качественное освещение всех необходимых помещений (зенитный тип установки). Однако если вам нужно осветить все здание целиком, то разумно будет установить ленту световых фонарей, пересекающих все строение вдоль по коньку крыши (коньковый тип установки). В любом случае рекомендуется сделать высоту основания в пределах 30-50 см, что позволит свету проникать внутрь с наименьшими потерями.

Не стоит забывать и о том, что световые фонари многофункциональны. Их можно использовать в качестве дополнительного выхода на кровлю в случае необходимости. Если вы предусматриваете такую возможность, которая может сильно понадобится зимой для очистки крыши здания от снега, то нужно будет определиться с типом открывания световых фонарей. Различают автоматические системы (открытие осуществляется при помощи электронного пульта), механическая система (обычно достаточно нажать кнопку), ручная система (не сложнее, чем открыть обычное окно) и глухая система (не открывается).

Даже если у вас есть удобный выход на кровлю, все равно стоит подумать об установке открывающегося светового фонаря, так как это позволит осуществить вентиляцию помещения и удалить дым в экстренной ситуации.

Еще одним важным моментом при выборе фонаря является его эстетичность. Его форма не ограниченна только прямоугольником и квадратом. Почти столь же часто встречаются треугольные и восьмиугольные модели. Выпуклость светопрозрачной части обычно зависит от особенностей здания, угла падения солнечных лучей. Конечно же, лучше всего пропускают свет фонари, расположенные перпендикулярно солнечным лучам. Но это не значит, что их нельзя дополнить немного наклоненными фонарями.

Интенсивность светового потока также можно регулировать. Стекло может быть как абсолютно прозрачным, так и матовым. Если вы хотите придать вашему зданию еще большую уникальность, то стекло может окрашивать свет в какой-нибудь оттенок цвета.

Значение экологически чистых технологий в современном мире растет день ото дня, что делает особенно актуальным использование световых фонарей, которые не только экономят деньги, но и помогают получать необходимый свет с максимальным комфортом.

Источник

Зенитные фонари

Зенитный фонарь — это конструкция из светопропускающего полотна, установленная в крыше дома для освещения и вентиляции помещения. Состоит из прочного стального или алюминиевого каркаса, прозрачного заполнения, опорного контура, механизмов для проветривания, утеплителя, прокладок для уплотнения, нащельников, фартуков, крепёжных деталей. Пропускает в помещение больше естественного света, чем обычные окна. Вентилирует жилые и производственные сооружения. Вместе с системами отопления обеспечивает необходимую температуру воздуха. Способствует удалению дыма в случае возникновения пожара.

Описание

Пример другого варианта исполнения рам, кроме стали или алюминия — пластик, дерево. Но рекомендуется использовать металл в виду высоких эксплуатационных характеристик. В отличие от пластиковых рам, алюминий выдерживает большую нагрузку. Вредные вещества не выделяются.

Световые фонари устанавливаются на крышах зданий:

Мы выполняем комплекс работ по устройству верхнего естественного освещения и фасадного остекления помещений. Оказываем услуги проектирования, ведения документации, изготовления, поставки, установки. Выполняем сложные или нестандартные заказы. Производим световые фонари различной формы из алюминиевых профилей по МДС 31-8.2002. Предлагаем большой выбор типов конструкций: купола, пирамиды, прямоугольники, квадраты. В зависимости от задач светоаэрационных систем, подбираются модели с холодными или теплыми профилями. Системы естественного верхнего освещения соответствуют всем нормам ГОСТ по прочности, воздухопроницанию, сопротивлению теплопередаче, пожаробезопасности. Гидроизоляцию опорных элементов выполняем по СНиП II-26-76. Монтажная бригада имеет необходимые разрешения и лицензию на проведение строительства.

Особенности конструкции

Опорные основания фонарей производим из алюминия. Элементы заполнения крепятся к каркасу с помощью алюминиевых нащельников. Монтаж осуществляется просто и быстро. До четверти площади крыши можно занять световыми проемами. Конструкция легко выдерживает давление ветра, нагрузку от осадков и собственного веса. Утеплители должны выполняться из негорючего/слабогорючего материала: теплоизоляционных, полистирольных или минераловатных плит.

Для сокращения теплопотерь существует «теплый» многокамерный профиль с термозащитными вставками. Холодные профили не предотвращают потери тепла, но стоят дешевле. Прокладки, уплотнители, герметики закрываем фартуками и нащельниками. Светопропускающие элементы опираются на раму по периметру конструкции. Опорные контуры защищены антикоррозийным покрытием по СНиП 2.03.11-85. Внешний слой профилей подвергается обработке путем порошкового напыления, анодирования или ламинирования.

В качестве прозрачного заполнения применяются современные безопасные материалы:

Технические показатели материалов заполнителя определяют в соответствии с нормами ГОСТ. Толщина стекла — от 5 мм. Рассчитана таким образом, чтобы выдерживать сильный ветер и осадки. Площадь каждого стеклопакета — до 2,5 м². Коэффициент светопропускания — 0,60-0,90. Коэффициент теплопроводности — 0,76.

Стекла могут иметь различные технические характеристики: быть шумоизоляционными, противовзломными, обладать разной степенью прозрачности. Покрытие тонировочными пленками является эффективной защитой от солнечных лучей. Электрообогреваемые стекла сокращают теплопотери, не покрываются льдом, не запотевают.

В промышленных зданиях с умеренной и повышенной степенью пожаробезопасности устанавливаем огнестойкие системы верхнего освещения.

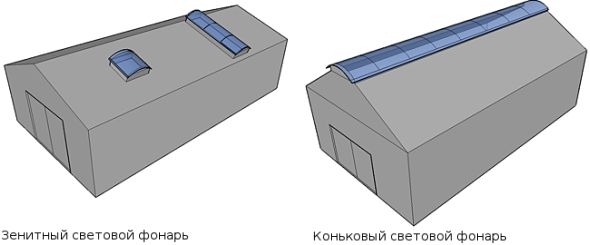

Виды световых фонарей

Световые фонари делятся на категории по четырем основным критериям:

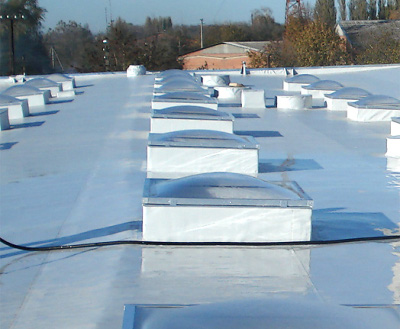

Точечные системы естественного верхнего освещения позволяют направить свет на определённый участок в помещении. Ленточные устанавливаются вдоль коньках кровли, занимают большую часть крыши. Длина — до 15 м.

Открывающиеся конструкции имеют вентиляционные люки с механическим или автоматическим способом открывания. Вместе с потоками воздуха установки выводят побочные результаты промышленного процесса: неприятные запахи, примеси пыли, газов, паров. Автоматика для люков дает возможность задать периодичность и продолжительность автоматического открывания-закрывания для проветривания.

Использование глухих конструкций обеспечивает только освещение помещения. Для вентиляции предназначены другие системы.

Противопожарные зенитные фонари производим из огнеупорных и теплопоглощающих материалов. В таких конструкциях используются электрические или пневматические приводы с датчиками огня, дыма. Если срабатывают датчики, створки автоматически открываются, способствуя быстрой эвакуации. Это препятствует распространению дыма в помещении и облегчает работу пожарной бригады.

Функции световых фонарей:

Установка и уход

Этапы установки зенитных фонарей следующие:

Разработку проекта, производство комплектующих изделий, поставку, ремонт, монтаж зенитных фонарей выполняем в оговоренные сроки. Монтаж зенитных фонарей проводим в соответствии с рабочей документацией, правилами пожарной безопасности, требованиями СНиП. Используем современное оборудование и передовые технологии строительства. Помимо световых фонарей наши специалисты устанавливают офисные перегородки, входные группы, межкомнатные двери, витражные окна; панорамное остекление фасадов, веранд, балконов. По окончании монтажных работ сдаём объект в эксплуатацию. Составляем акт сдачи с гарантийными обязательствами. Работаем на объектах в пределах Москвы и Московской области.

Прозрачные элементы светового фонаря, независимо от сложности конструкции, нужно регулярно очищать:

Для очистки световых фонарей рекомендуем купить чистящее средство, выбрав способ применения:

Цены на верхнее освещение

Примерная цена типовой конструкции зенитного фонаря:

Помимо формы и размеров, на стоимость влияет ряд других факторов. Например, высота и площадь конструкции, технологии остекления, наличие механизмов открывания-закрывания окон, автоматика, особенности монтажа, производителя комплектующей продукции.

По всем вопросам обращайтесь к менеджерам нашей компании. Или оставьте свои контакты, мы перезвоним по указанному номеру телефона в течение нескольких минут. Замерщик приедет на строительный объект. Предоставит необходимую информацию, выполнит замеры, покажет примеры готовых работ. Поможет подобрать конструктивное решение по максимально доступной цене, которое будет наиболее подходящим к условиям и задачам сооружения.

Источник

Зенитные фонари: виды, типы, конструкция и требования

Назначение зенитных фонарей – решение проблемы освещения производственных, общественных зданий большой площади, для которых недостаточно инсоляции через окна, стеновое светопрозрачное заполнение, в т.ч. противопожарные фрамуги.

Из-за места расположения, конструкции большинство зенитных фонарей позволяют включать их в системы противодымной защиты промышленных зданий, производственных сооружений и даже жилых домов.

Зенитные фонари промышленных зданий нужны для освещения технологических, механообрабатывающих, сборочных цехов с большими строительными пролетами.

Выгоды от использования зенитных фонарей и дымовых люков:

Верхний свет дает в два раза больше освещенности, чем боковой. Так как свет проникает в помещение не на 5-7 метров, как из окна, а покрывает практически каждый квадратный метр площади, затраты на освещение снижаются. Также дневной свет важен для хорошего самочувствия и повышения работоспособности.

Из-за притока снаружи свежего воздуха в здании поддерживается комфортная температура. Снижаются затраты на принудительную вентиляцию. При необходимости люк обеспечивает выход на кровлю.

Отвод дыма и тепла в случае пожара позволяет использовать эвакуационные пути и эффективно работать пожарной службе. Это сохраняет жизнь людей, имущество и само здание от перегрева и, как следствие, обрушения.

Получение выигрыша по стоимости из-за возможности исключить использования воздуховодов.

Преимущества зенитных фонарей

Зенитные фонари здания являются видом световых фонарей промышленных строений, общественных сооружений больших размеров, что не позволяет обеспечивать предусмотренную нормами освещенность рабочих мест, эвакуационных путей, выходов через боковые проемы в стенах.

В таких случаях в крышах – скатных, плоских кровлях, покрытиях сложной/неправильной формы зданий цехов, отдельных производств, складов сырья, готовой продукции промышленных предприятий; а также общественных сооружений, например, крытых стадионов, велотреков, бассейнов, выставочных комплексов выполняют специальные проемы с остекленной надстройкой – световые фонари.

Они также предназначены для естественной вентиляции помещений, то это светоаэрационные фонари. Чем отличаются они между собой стоит выясняем более подробно.

Виды зенитных фонарей

Существует несколько видов световых фонарей, называемых по месту расположения, устройству, форме очертания конструкции:

Виды зенитных фонарей

1. Ленточные зенитные фонари – это прямоугольные конструкции протяженностью до 15 м при ширине от 1 до 6 м, устанавливаемые вдоль конька кровли, или между строительными фермами покрытия, стропильными связями скатных крыш промышленных зданий, общественных сооружений. Конструктивно в поперечном сечении свод ленточных фонарей может быть плоским, арочным или треугольным.

Такой вид зенитных фонарей наиболее эффективен как в плане организации освещения, так и для удаления, вентиляции, поднимающихся естественным путем вверх теплых, загрязненных в ходе проведения технологического процесса, работы оборудования, машин, механизмов, воздушных масс из производственных помещений; а также летучих продуктов горения – мелких твердых частиц, аэрозолей, паров, дыма, газов, образовывающихся в ходе развития очага пожара.

Зенитные фонари глухие ленточные

Зенитные фонари ленточные с дымовыми люками

2. Точечные фонари – это конструкции правильной формы небольшой площади, остекленные или с заполнением сотовым, монолитным поликарбонатом, прозрачным поливинилхлоридом. Они предназначаются для освещения определенных, конкретных участков пространства зданий. Зенитный фонарь круглый является одним из вариантов решения такой задачи.

Точечный зенитный фонарь

Зенитные фонари с электрическим и пневматическим приводом

3. Алюминиевые зенитные фонари являются наиболее распространенными конструкциями для современных общественных – спортивных, выставочных сооружений; в то время как конструкции из стального металлопроката используются при проектировании, возведении зданий промышленных предприятий, а также для крупногабаритных фонарей.

4. Купольные зенитные фонари в форме полусферы, многогранника или пирамиды являются конструктивно наиболее сложными конструкциями, имеющими выпуклую, зачастую неправильную форму. Они предназначены для инсоляции зданий или сооружений с использованием современных архитектурных решений.

Иногда используются конструкции из полимеров, но их область применения крайне ограничена, как из-за невысокой прочности, хрупкости изделий при низкой температуре окружающей среды, ее перепадах, так ограничений по размерам при монтаже, эксплуатации из-за небольшой несущей способности, прочности.

Зенитные фонари зданий, сооружений, кроме своего основного назначения – освещения, вполне успешно справляются и с другими задачами:

Зенитные фонари при пожаре

Выбор вида, конструкции, требуемые габариты, материалы для изготовления, тип остекления, необходимость оснащения зенитного светоаэрационного фонаря дымоудаления электроприводом определяется на стадии разработки проектной документации расчетным путем на основании нормативных требований.

Конструкция и устройство

Кроме основного деления на виды, их можно классифицировать по основным характеристикам, параметрам конструкции, определяющим устройство зенитных фонарей:

Зенитные фонари из алюминиевого профиля – это оптимальное решение по массе конструкции, следовательно, нагрузке на несущие конструкции покрытия здания или сооружения, простоте установки по месту, длительности эксплуатации без текущего, капитального ремонта.

В конструктивный состав зенитных фонарей удаления дыма, комплектно поставляемых на объекты строительства компаниями изготовителями, входят следующие элементы:

Материал для заполнения светопроницаемых поверхностей зенитных фонарей не должен, аналогично автомобильному триплексу, давать острых опасных осколков при разбитии, поэтому для них используют только закаленное, армированное, органическое стекло, стеклопакеты из них; а также полимерные многослойные пластики, пластмассы – поликарбонат, прозрачный ПВХ.

Пример конструкции точечного зенитного фонаря

Правила монтажа и установки

Монтаж зенитных фонарей ведется строительно-монтажными организациями, обладающими соответствующими лицензионными разрешительными документами, т.к. это не только ответственный этап по установке изделий, устройств, отвечающих за освещение, вентиляцию, удаление дыма в случае возникновения очага возгорания в здании; но и связанный с опасностью вид работ на высоте, на наклонных скатных поверхностях крыш, кровель, покрытий зданий промышленных предприятий, общественных сооружений.

Установка зенитных фонарей массового применения для типовых проектов возведения зданий, сооружений, как правило, ведется унифицированными конструкциями, чье использование согласовано Госстроем России; или изделиями, разработанными, производимыми отечественными, зарубежными компаниями на основании утвержденных технических условий, сертификационных испытаний.

Все это в полной мере относится к ленточным, точечным видам зенитных фонарей удаления дыма, имеющих правильную геометрическую форму, определенный ряд типовых размеров; период установки, опыт эксплуатации которых насчитывает десятилетия.

Гораздо сложнее обстоит дело с установкой современных купольных фонарей, имеющих как довольно простую сферическую, пирамидальную форму, так и нестандартные очертания купола, например, выпуклого многогранника, что требует соответствующей квалификации, достаточного опыта работы по монтажу таких сложных хрупких конструкций; чтобы они не только эстетично смотрелись изнутри здания, пропуская в него свет, но и выполняли функции естественного проветривания, удаления дыма при возникновении очага пожара.

Поэтому для монтажа светопрозрачных куполов зенитных фонарей для удаления дыма из закаленного, армированного стекла или полимерных листовых материалов необходимо привлекать специализированные предприятия, обладающих опытом проведения таких работ.

Требования нормативных документов

Проектирование, монтажные работы по установке, эксплуатация зенитных изделий, устройств дымоудаления регламентированы.

Требования к зенитным фонарям сформулированы в нескольких нормативных документах:

Весьма подробный перечень конкретных требований к конструктивным решениям, несущей способности, стойкости к атмосферным осадкам, теплопередаче световых, в т.ч. зенитных фонарей изложен в рекомендациях МДС 31-8.2002; где приведены методики выбора, расчета при проектировании, устройстве таких конструкций, а также требования пожарной безопасности.

Часть материалов использовалась из презентации зенитных фонарей М8CITY pro доступна по кнопке скачать.

Источник

Фонари промышленных зданий

Назначение и типы световых фонарей

В покрытиях зданий предусмат­ривают специальные проемы с остекленными надстройками, называемыми световыми фонарями.

Наряду с освещением эти фонари служат целям воздухообмена в помещениях, в следствии чего их называют светоаэрационными. И на сайте https://comfort-home.ua/sovremennye-lyustry/ сегодня можно подобрать для себя все необхходимое.

Фонари подразделяют на :

Прямоугольные фонари, имеющие верти­кальное остекление, отличаются незначительной инсоляцией и загрязняемостью; они более водонепроницаемы и удобны в очистке, нежели фонари с наклонным остеклением.

Такие фонари просты в устройстве и надежны в эксплуатации.

Так, для удовлетворения заданной освещенности площадь остекления в прямоугольных фонарях должна быть примерно в 1,6 раза больше, чем в фонарях с наклонным остеклением.

В трапециевидных фонарях остекление расположено к горизонту под углом 70-80°, поэтому они обладают хорошей светоактивностыо.

Однако значительная инсоляция, повышен­ная загрязняемость, возможность протекания при открытых переплетах и усложненное конструктивное решение ограничивают применение тра­пециевидных фонарей.

Треугольные фонари имеют профили тре­угольников с наклоном остекленных поверхностей к горизонту в 45°.

Их применяют лишь для целей освещения, т. е. устраивают с глухим остек­лением.

Несмотря на хорошие светотехнические качества, эти фона­ри устанавливают редко, что объясняется их значительной инсолирующей способностью, сложностью конструкции и трудностью очистки.

Фонари М-образные устраивают с верти­кальным и наклонным остеклением и для них характерны преимущества и недостатки фонарей, рассмотренных выше.

Их применяют преимуще­ственно в зданиях с производствами, требующими интенсивного возду­хообмена.

Шедовые фонари как и М-образные, устраи­вают с вертикальным или наклонным остеклением, как правило, ориен­тированным на северную часть небосвода.

Такие фонари изолируют помещения от прямых солнечных лучей, создают равномерное и рас­сеянное освещение, однако для устройства их требуются сложные и трудно поддающиеся типизации конструкции.

Рассмотренные традиционные типы фонарей существенные недостатки.

В частности, они недостаточно светоактивны, многодельны, отличаются большой ме­таллоемкостью, имеют негерметичную конструкцию и не­экономичны в эксплуатации.

Кроме того, такие фонари задерживают много снега на крышах зданий.

Более совершенная конструкция зенитных фонарей имеющих светопрозрачные поверхности в плоскости по­крытия.

Светопрозрачные ограждения выполняют из стеклоблоков, стек­лопластика и органического стекла.

Зенитные фонари обладают высокой светоактивностью, по сравнению с прямоугольными фонарями требуют в 2 раза меньшую площадь световых проемов, обеспечивают равномерное освещение рабочих мест, имеют небольшой вес и хорошие эксплуатаци­онные качества.

В фонарях со сводчатыми и купольными прозрачными элементами, обладающими хорошими аэродинамическими свойствами, эти недостатки проявляются незначительно.

Конструкции световых фонарей

Световые (светоаэрационные) фо­нари монтируют из несущих и ограждающих конструкций.

Основные типы световых (светоаэрационных) фонарей:

а – прямоугольный; б, в – трапециевидные; г – треугольный; д – М-образный; е – шедовый; ж – и – зенитные.

Конструкции прямоугольных фонарей

К несущим стальным конструкциям прямоугольных фо­нарей относятся фонарные панели, фонарные фермы, панели торцов фо­нарей и связи.

Унифицированные прямоугольные фонари приняты шириной 6 м для пролетов 12 и 18 м и шириной 12 м для пролетов 24, 30 и 36 м.

Длина фонарей, как правило, не превышает 84 м.

Расстояние меж­ду торцами фонарей и от торцов до стен здания принимают равным шагу стропильных конструкций.

Фонарные панели состоят из стоек, горизонтальных элементов и листовой обшивки, предусматриваемой в пределах высоты борта фонаря.

Панели располагают в плоскостях остекления фонаря и опирают на стропильные конструкции; верхними горизонтальными опо­рами служат фонарные фермы и панели торцов фонарей.

Вне зависи­мости от шага стропильных конструкций (6 или 12 м) номинальная длина панелей принята равной 12 м.

Фонарные фермы и панели торцов фонарей ус­танавливают над стропильными конструкциями.

Они имеют ширину 6 и 12 м и состоят из системы стоек, горизонтальных элементов и рас­косов.

Несущие конструкции фонарей изготовляют из холодногнутых или горячекатаных швеллеров и уголков.

Крепят их к фермам и балкам покрытия болтами и сваркой.

Ограждение прямоугольных фонарей состоит из по­крытия, бортовых элементов, остекленных поверхностей и торцовых стенок.

Покрытие фонаря имеет конструкцию, аналогичную покрытию це­ха.

Покрытие принимают с наружным водоотводом и уклоном 1,5% вне зависимости от уклона стропильных конструкций.

Борты фонарей утепляют фибролитом или другим эффективным ма­териалом.

Снаружи утеплитель защищают асбестоцементными или стальными волнистыми листами или же водоизоляционным ковром и стальным фартуком.

Торцовые стенки фонарей вы­полняют из профилированных настилов, стальных и асбестоцементных волнистых листов с утеплителем.

Торцовые стенки целесообразно ос­теклять.

Остекление прямоугольных фонарей монтируют в стальные пере­плеты, которые имеют длину 5944 мм, ширину 1195, 1445 и 1693 мм.

Переплеты навешивают на фонарные панели с по­мощью шарниров, допускающих открывание на угол до 70°.

Открывают переплеты с помощью специальных механизмов.

Заполняют переплеты обычным или армированным стеклом тол­щиной 4-8 мм и шириной 575 мм.

В зданиях с мостовыми кранами тяжелого режима работы для остекления применяют армированное стек­ло, а при заполнении обычным стеклом под ним предусматривают го­ризонтальные металлические сетки (для удержания стекол от падения вниз).

Стекла ставят на замазке или резиновых прокладках и крепят кляммерами.

Схемы стальных конструкций прямоугольного фонаря:

Конструктивные детали прямоугольных фонарей:

а – при покрытии из стального профилированного настила; б – то же, из желегобетоных плит; 1 – кровельная оцинкованная сталь; 2 – швеллеры; 3 – профилированный настил; 4 – фонарная ферма; 5 – панель; 6 – переплет; 7 – деревянные бруски; 8 – асбестоцементные или стальные волнистые листы; 9 – противопожарная заглушка; 10 – железобетонная плита; 11 – асбестоцементная карнизная панель; 12 – анкер.

Пространственную устойчивость фонарей обеспечивают горизон­тальные связи по верху фонарей, воспринимающие продольные усилия от ветровой нагрузки, и вертикальные связи между фонарными фермами, передающие усилия с горизонтальных связей на диск покрытия по стропильным фермам.

Конструкции трапециевидных и треугольных фонарей мало отлича­ются от прямоугольных, но имеют более сложные сопряжения отдель­ных элементов.

Шедовые фонари, как правило, входят в основную кон­струкцию покрытия, образуя его зубчатый профиль.

Несущими кон­струкциями шедовых фонарей являются стропильные фермы, разме­щаемые в плоскостях вертикального или наклонного остекления.

Конструкции зенитных фонарей

Они весьма разнообразны, их выполня­ют со светопропускающими элементами из органического стекла, стек­лопластика, стеклопакетов, профильного стекла и стеклоблоков.

Зенитные фонари с применением оргстекла толщиной 3-4 мм под­разделяют на точечные с размерами светового проема 1200×1400 мм и панельные со световыми проемами 1400×6000 мм.

Фонарь состоит из металлического стакана, опорной деревянной рамы и светопропускающих элементов.

Стаканы выполняют из листовой стали толщиной 2-3 мм и крепят к железобетонным плитам покрытия дюбе­лями.

Боковые грани стаканов для повышения светоактивности фона­рей устанавливают наклонно и окрашивают в белый цвет.

Опорные ра­мы, являющиеся основанием для светопропускающих элементов, изго­товляют из антисептированной древесины.

Для лучшего самоочищения от пыли и снега и большей прочности остекленным поверхностям придают купольную форму.

В панельных фо­нарях светопрозрачный колпак монтируют из рядовых и торцовых секций, соединенных между собой с помощью накладок из оргстекла.

В зависи­мости от теплотехнических условий купола могут быть одно-, двух- и трехслойными.

Крепят купола к опорной раме шурупами с колпачками через уп­лотняющие прокладки.

Места примыкания кровельного ковра к фона­рям защищают оцинкованной сталью.

Если необходимо использовать зенитные фонари для аэрации, купола устраивают открывающимися.

В отапливаемых зданиях с покрытием из стального профилирован­ного настила зенитные фонари можно устраивать из стеклопакетов.

Размеры двухскатных фонарей в плане 3х3 м, а односкатных- 1х1,5 м.

Основными элементами фонаря являются стеклопакеты, сталь­ной стакан, нащельники и фартук.

Светопропускающее заполнение фонарей укладывают наклонно под углом 12° к плоскости покрытия.

Стаканы крепят к прогонам и настилу самонарезающи­ми болтами.

Зенитные фонари из органического стекла:

а – точечного типа; б – панельный; 1 – плита покрытия; 2 – герметик; стальной стакан; 4 – двухслойный купол из оргстекла; 5 – колпачок; 6 – опорная деревянная рама; 7 – оцинкованная кровельная сталь; 8 – накладка из оргстекла.

Детали зенитных фонарей:

а – фонарь из стеклопакетов; б – то же, из стеклоблоков; в – стеклопластиковые панели; г – из отдельных листов стеклопластика; 1 – прогон; 2 – профилированный настил; 3 – фартук; 4 – утеп- литель; 5 – стакан фонаря; 6 – стеклопакет; 7 – резиновый уплотнитель; 8 – фольга; 9 – при- жимной элемент; 10 – защитная сетка; 11 – мастика; 12 – нащельщик; 13 – переплет; 14 – стек- лоблок; 15 – уголок; 16 – опорный столик; 17 – стеклопластик; 18 – рама из швеллеров и уголков с ребрами; 19 – ребра через 0,5 м; 20 – деревянная площадка; 21 – крюк из полосы; 22 – шуруп.
