Установка форсунок(омывателей) лобового стекла с подогревом.
В общем последние пару дней когда были морозы мучился с замершими омывателями. После мойки забыл их продуть и там замёрзла вода, протыкивание иголочкой не помогло и я решил попробовать поставить омыватели с подогревом.

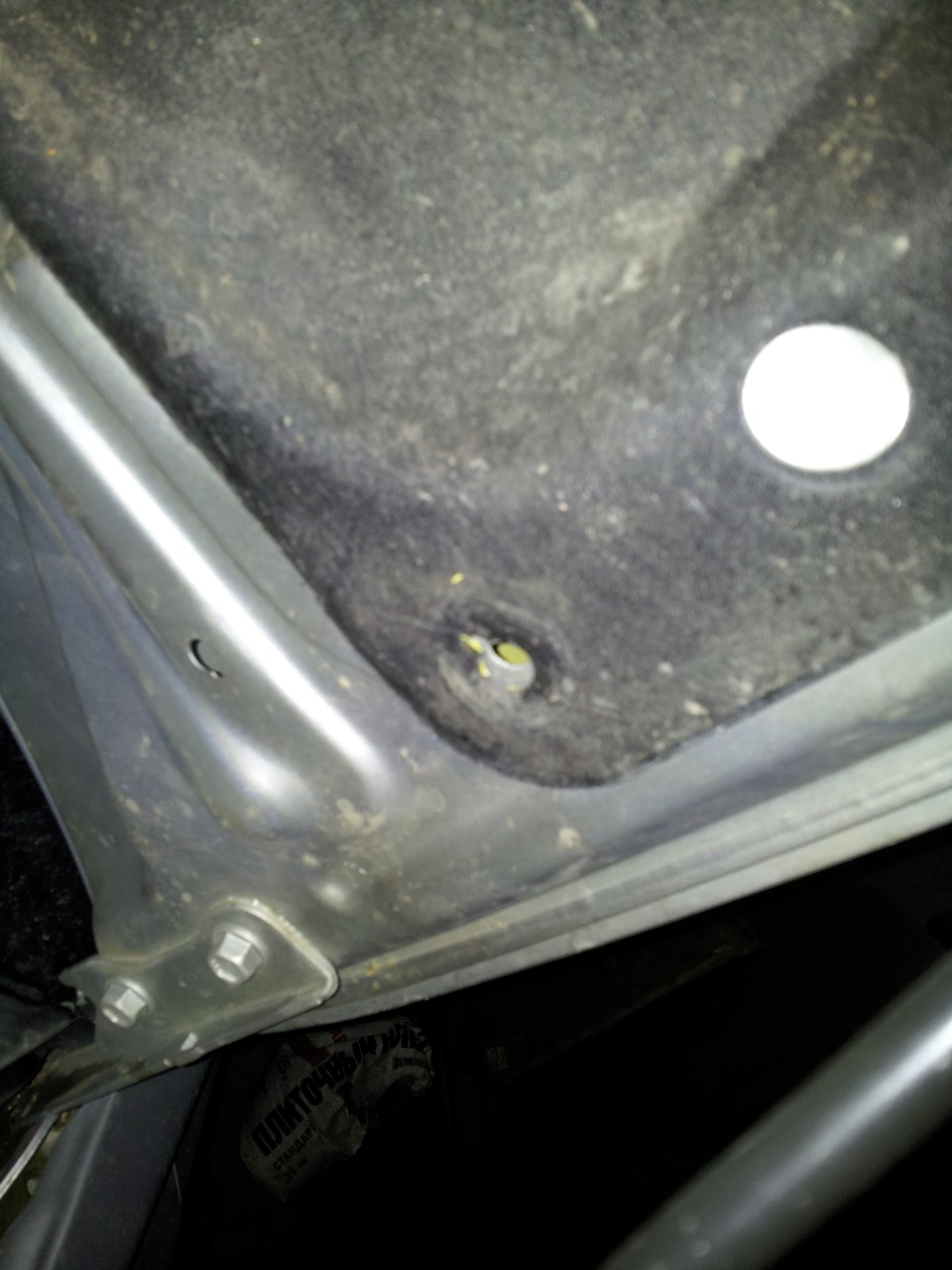

Начал с того, что стал снимать заглушки которые держат стандартный шумоизолятор под копотом. Держится он на заглушках, которые приходится вырывать с усилием, поэтому стоит купить запасные, если поломаете. Я снимал весь нижний ряд и с боков, примерно 7 заглушек.

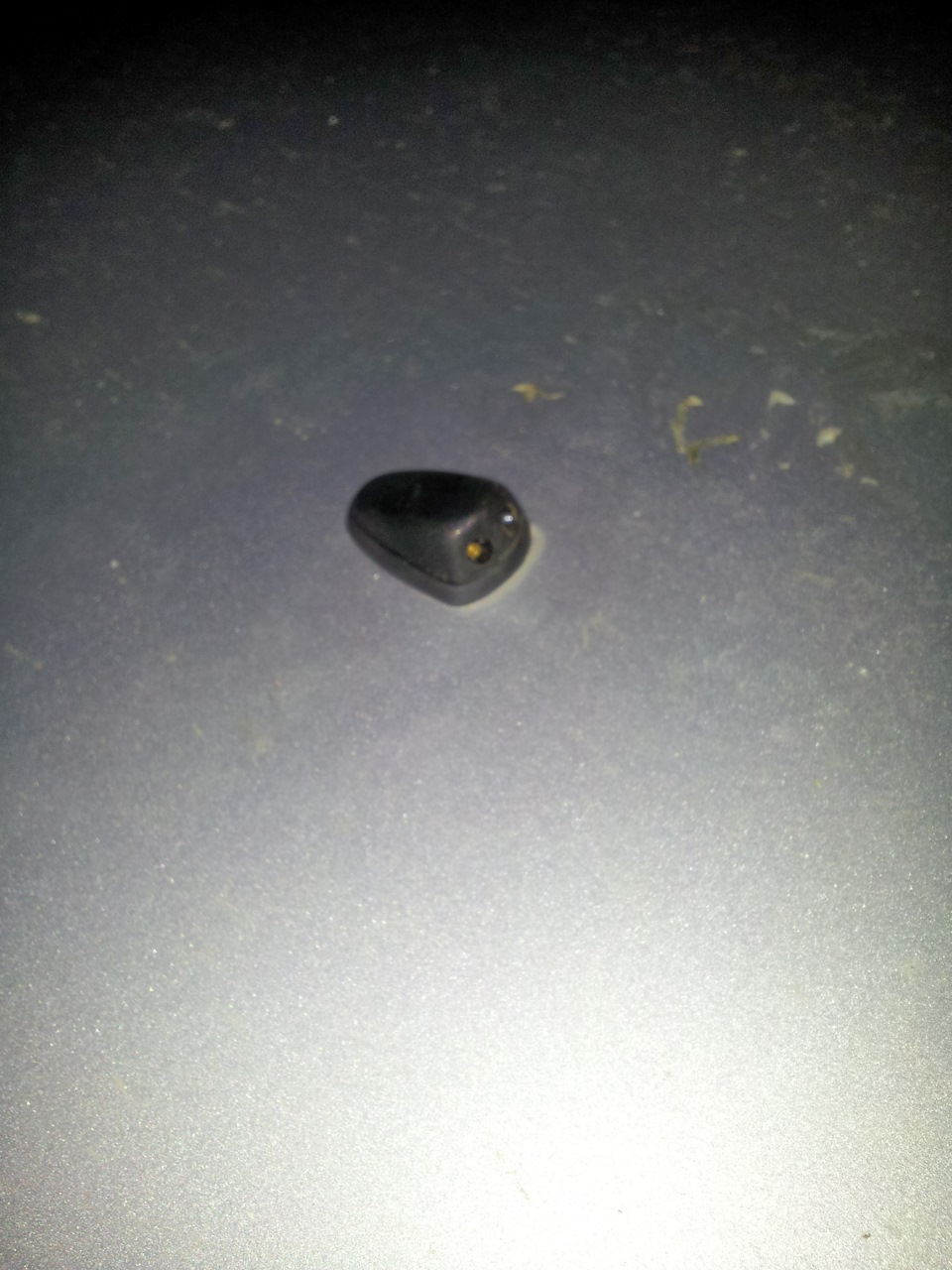

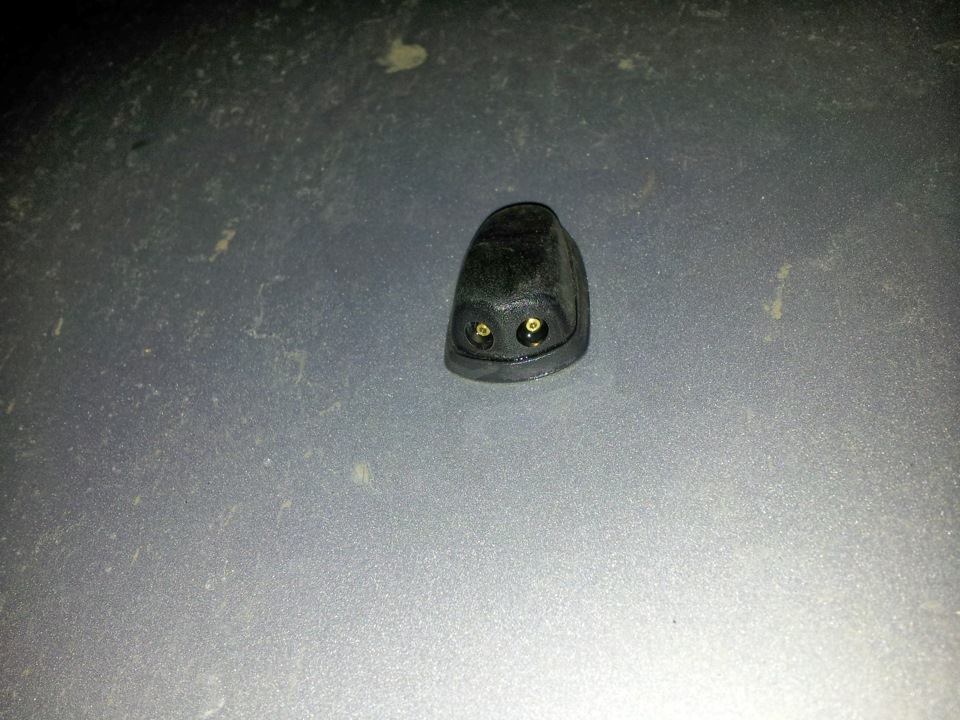

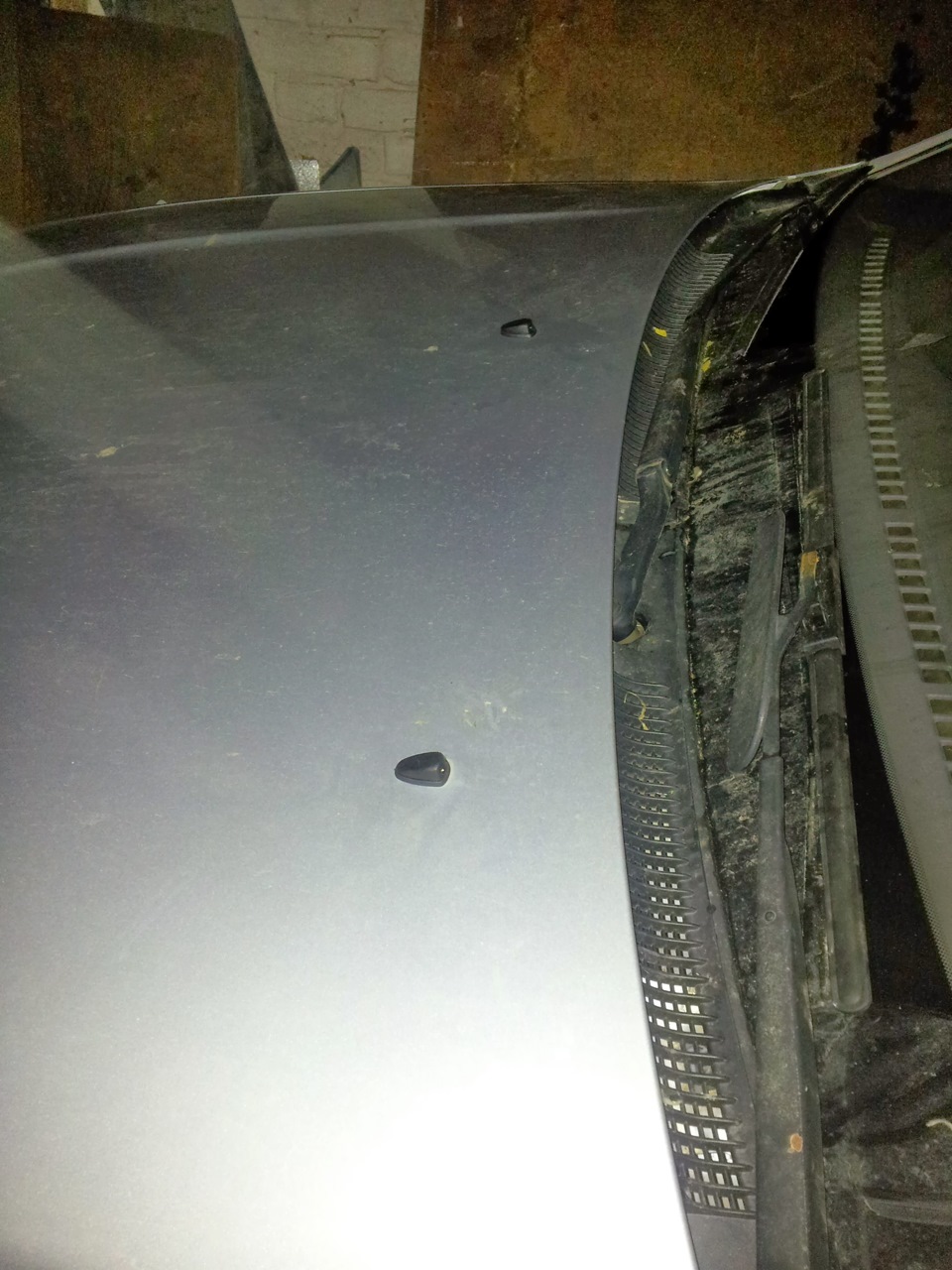

Стандартные омыватели вынулись без проблем, поджав отвёрткой они выскакивают на раз. Универсальные крепятся пластмассовой гайкой, поэтому по размерам они чуть шире отверстий в капоте и их пришлось немного подрезать по бокам(забыл сфоткать). Закручивать их не особо удобно, но я как то умудрился плоскогубцами подлезть.

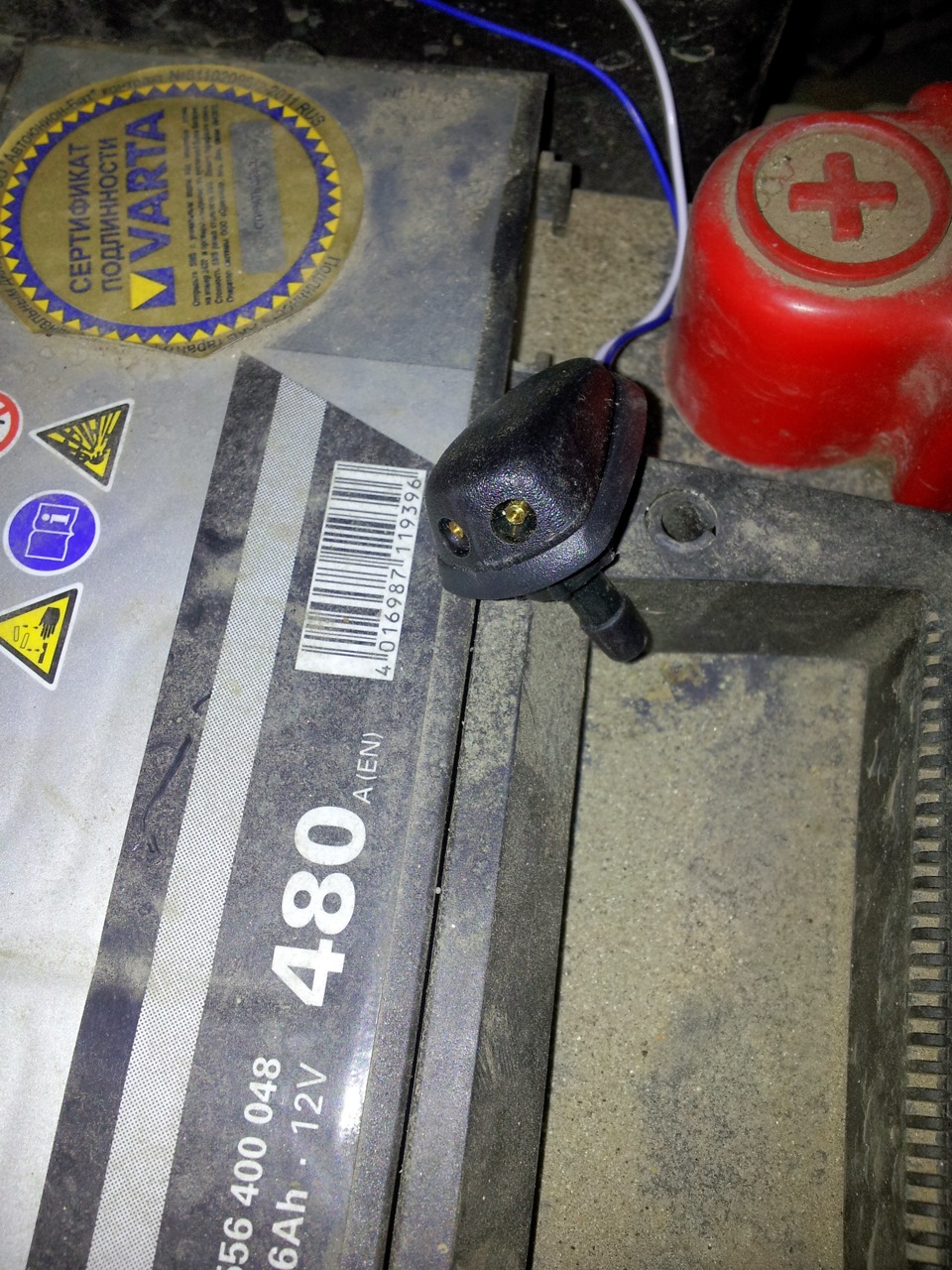

Ну а дальше втыкаем шланчики на места и занимаемся непосредственно проводкой.
Я покупал провод на 1.5мм, но надо было брать на 0,75, так как получился очень толстый и было не очень удобно скручивать.

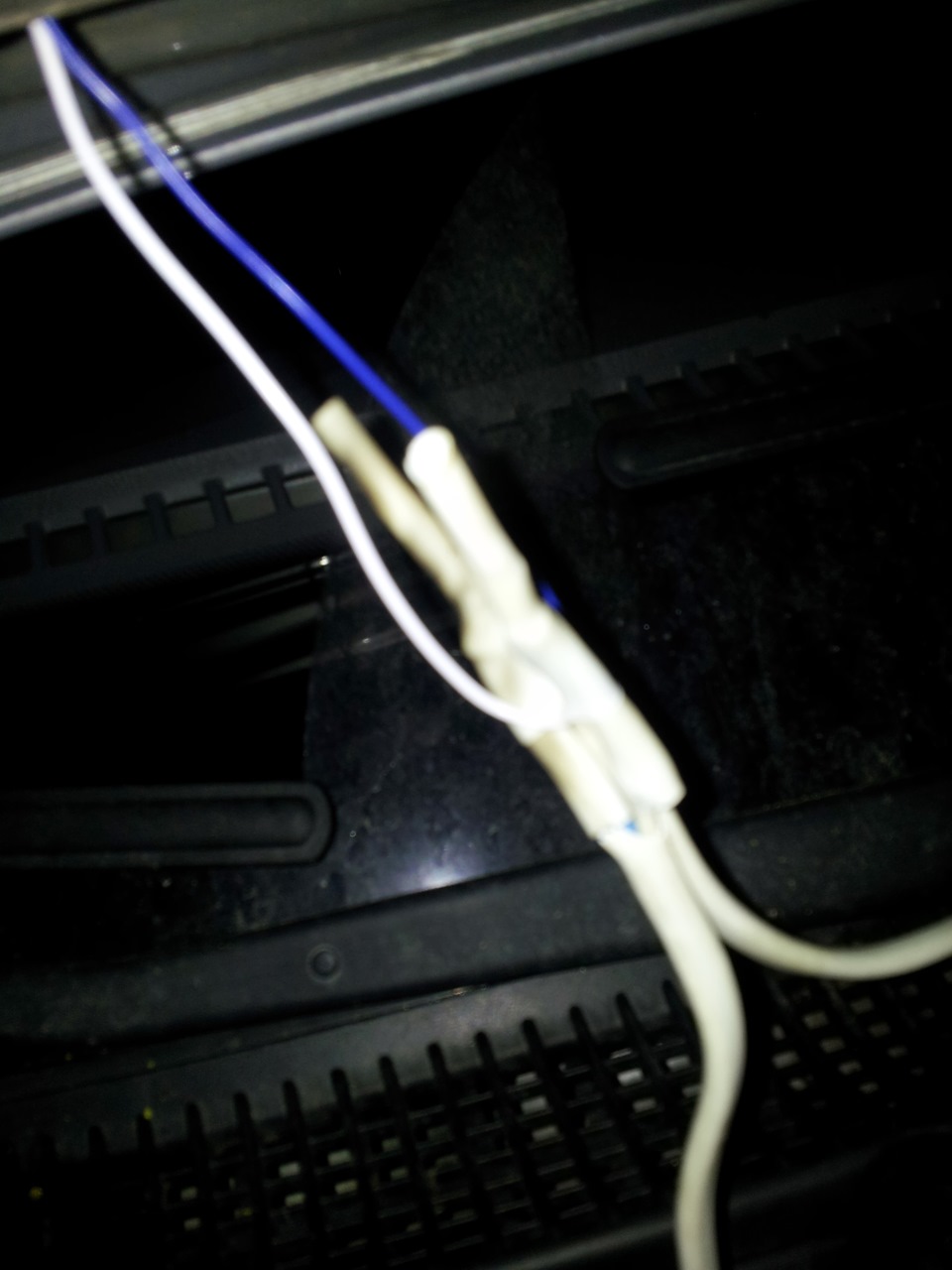

Заматал всё изолентой, так как термоусад купил на размер меньше и он не подошёл((
Да кстати ко мне потом пришёл помошник)))

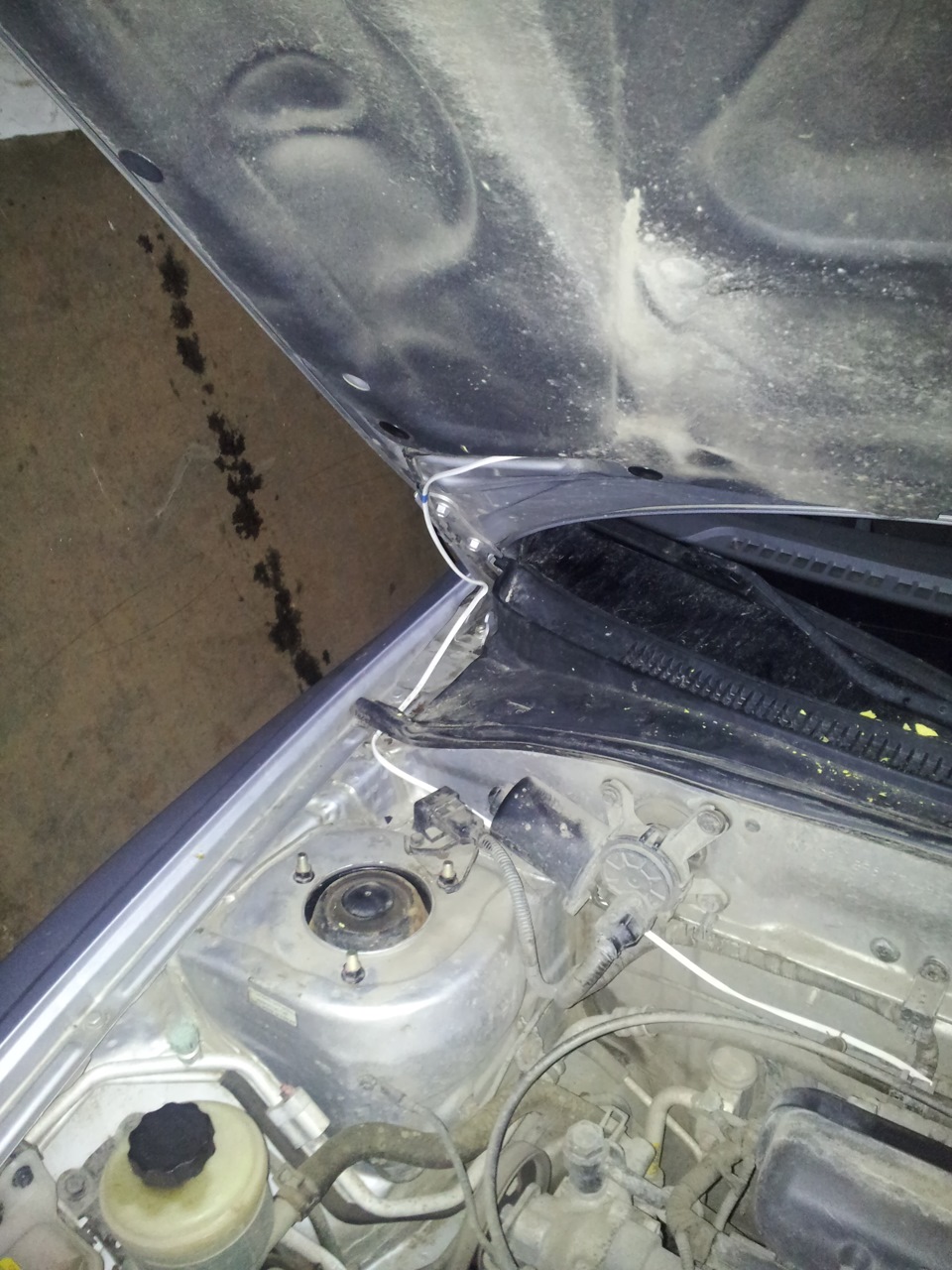

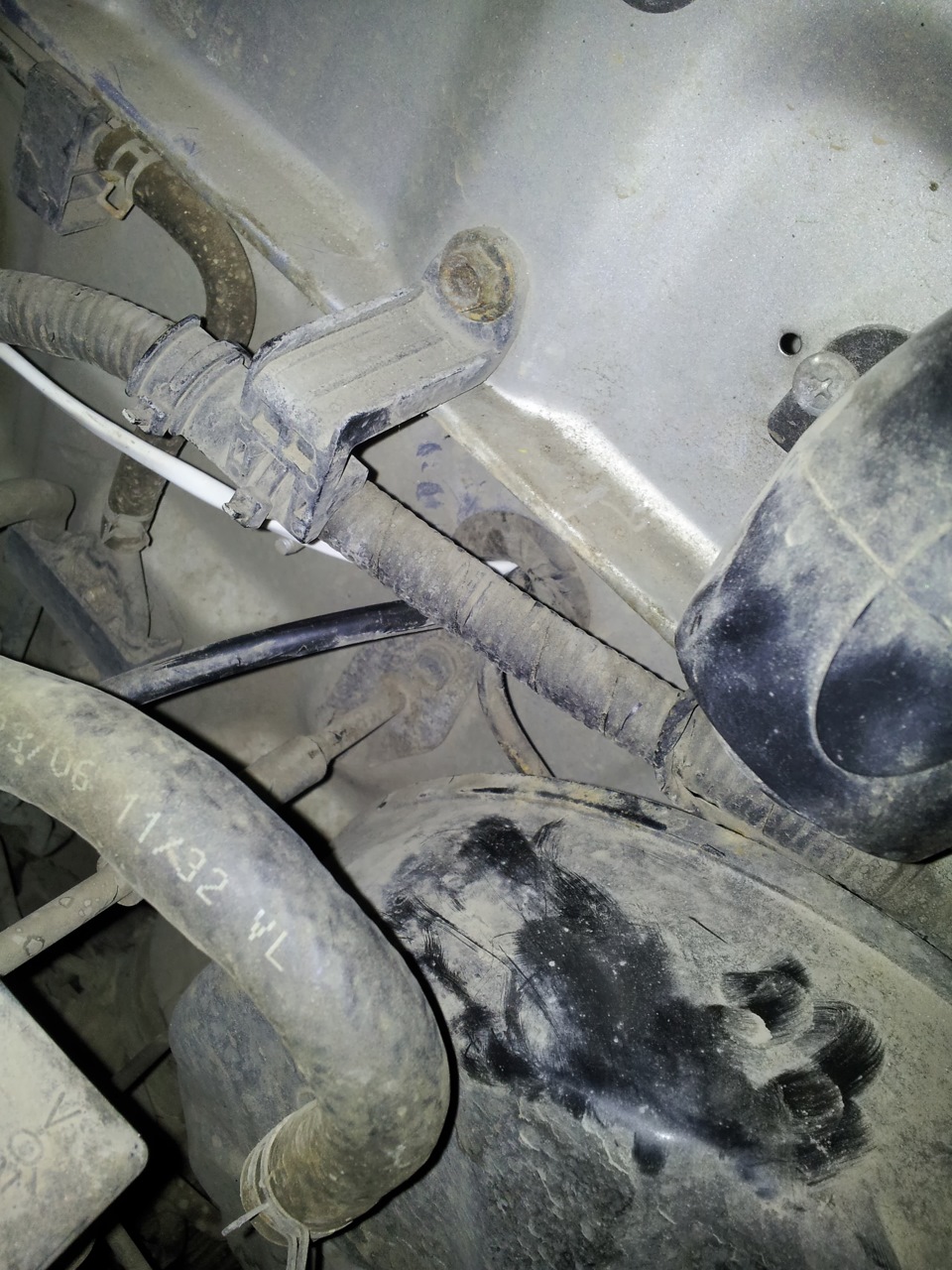

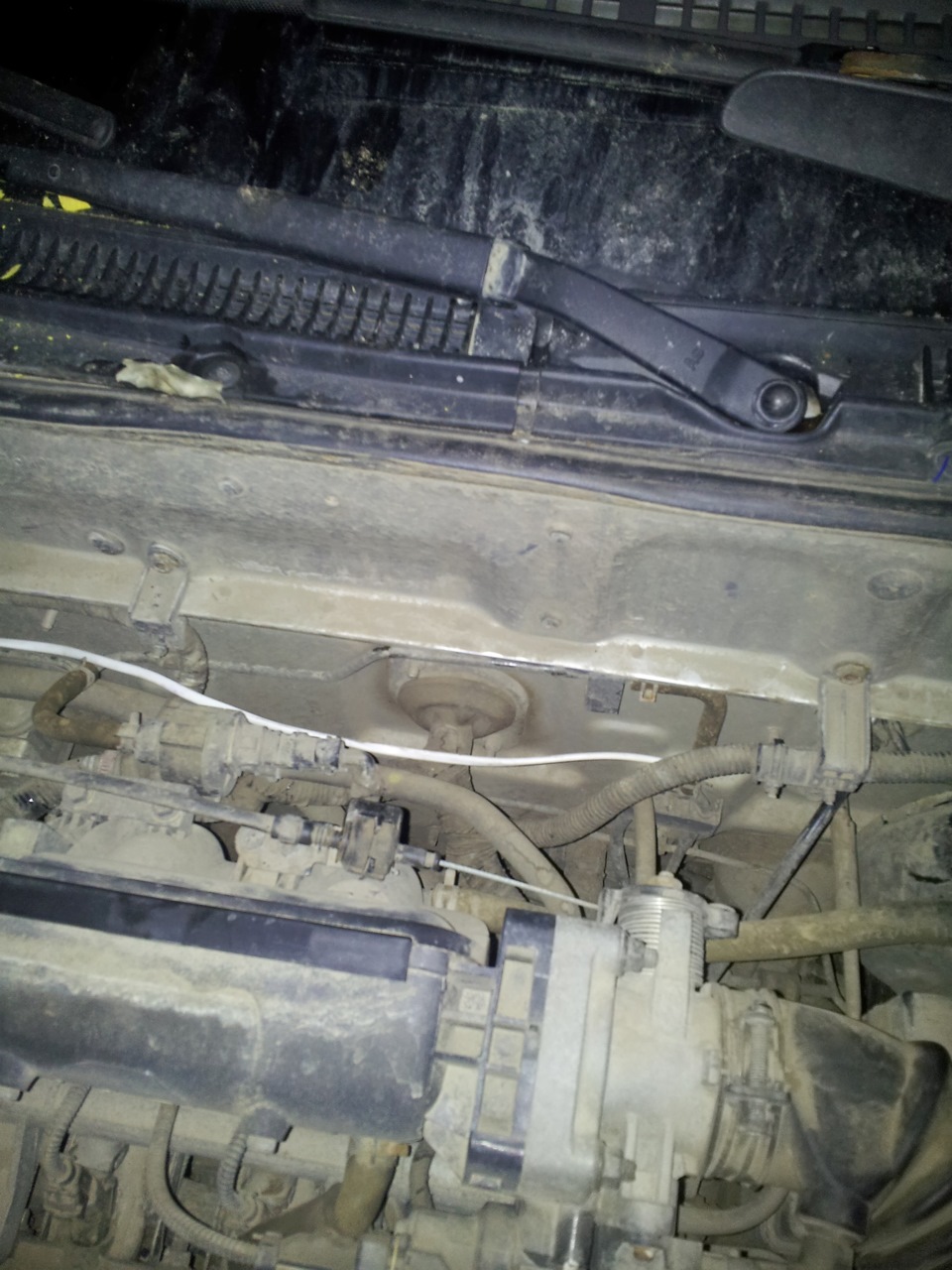

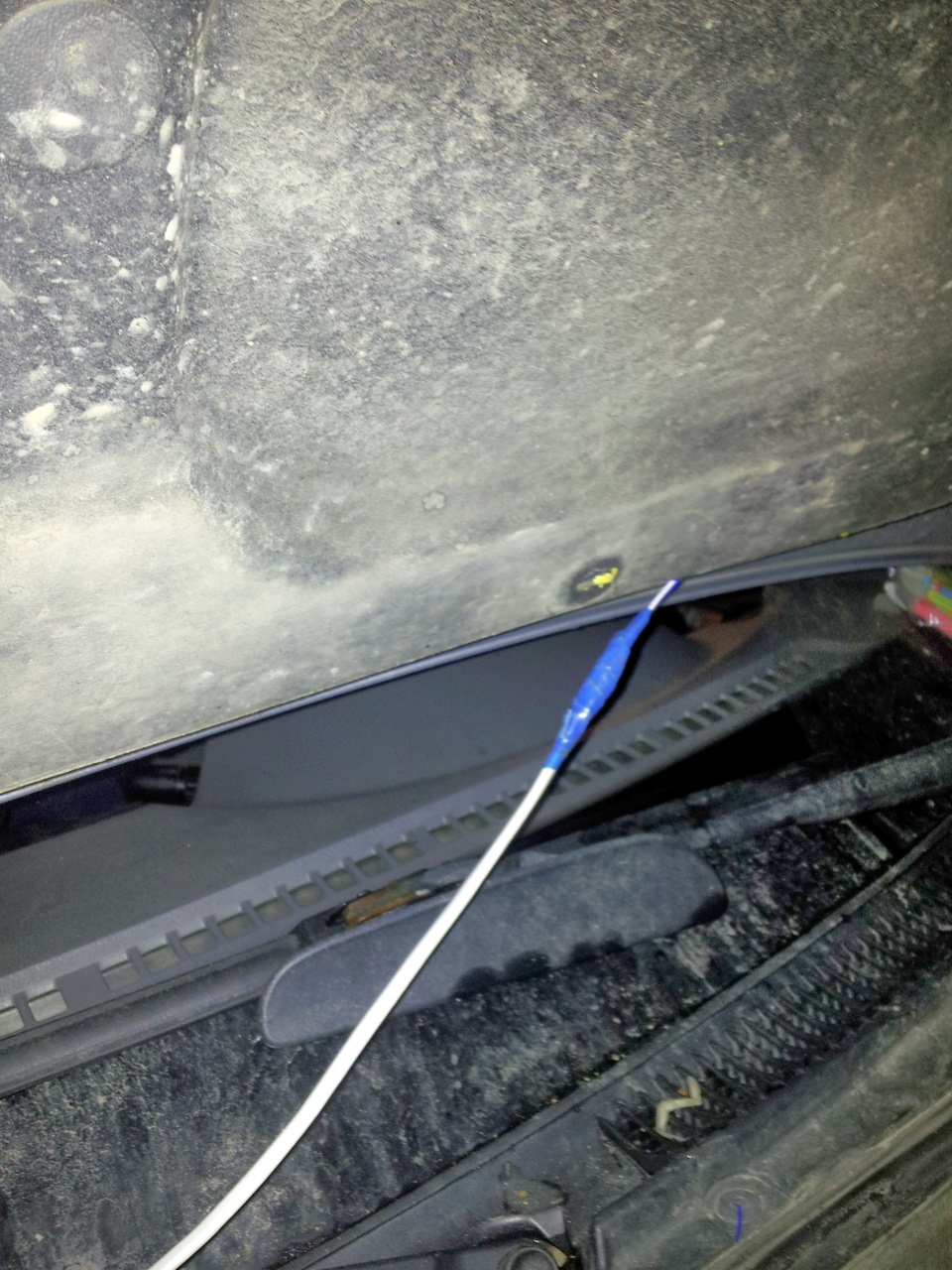

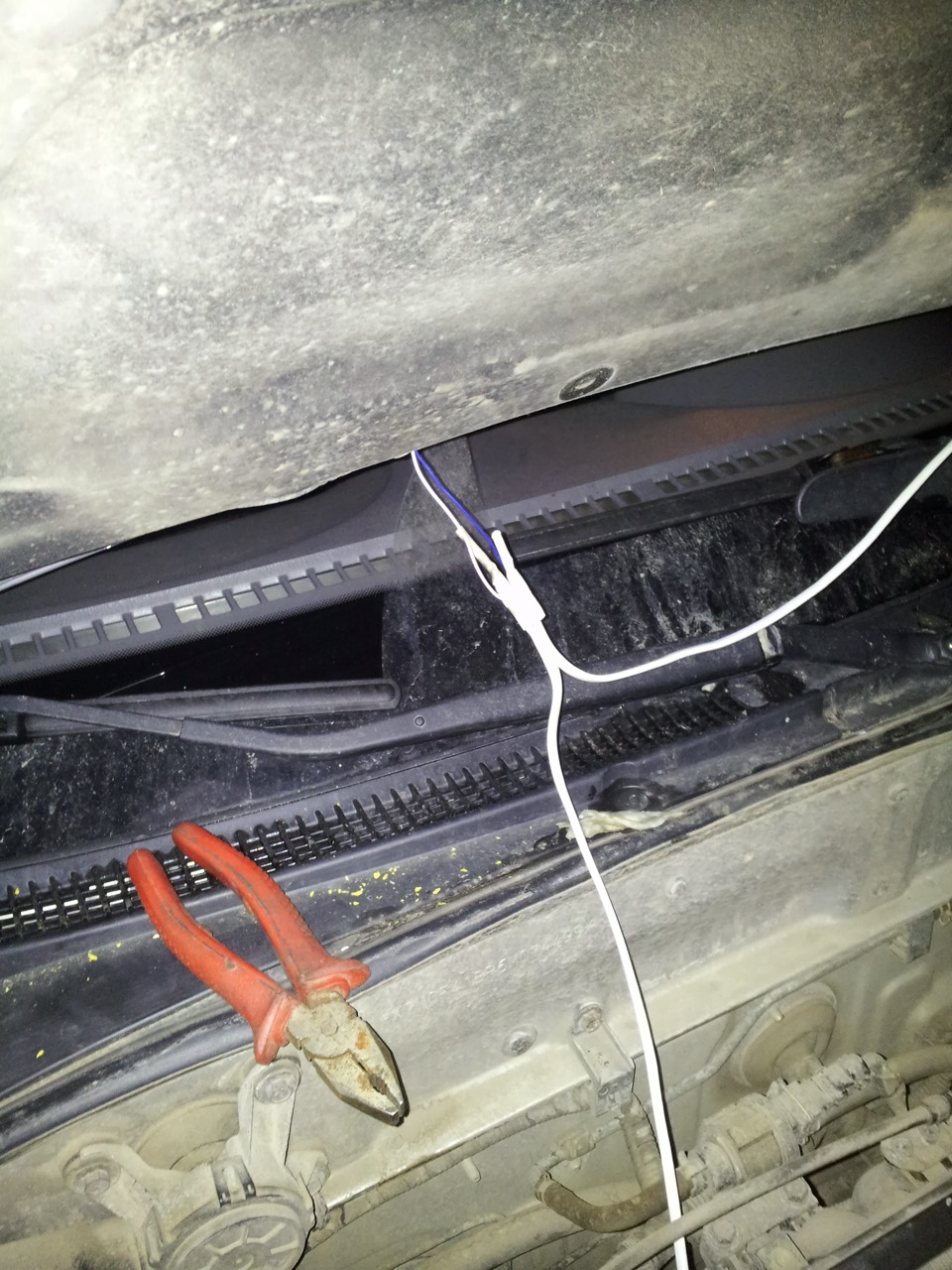

Наконецто всё скрутив я стал искать место куда просунуть провод и как его уложить, получилось как то так:
Настало время подключения и тут было очень много косяков.
Нам нужна вот эта релюха
Отсоединяем её и видим вот такой штекер
1 — постоянная масса
2 — не используется
3 — вход разрешения включения реле (сюда подается «+» при работающем движке)
4 — вход включения реле (масса при нажатой кнопке обогрева)
5 — питание (с преда №9 в салоне)
6 — выход на нити обогрева («+» при включенном реле)
Нам нужны провода под №1 и №6(если я не прав, поправьте). К ним я и примотал обогрев омывателей. Сделал конечно не очень надёжно, но думаю до лета хватит, а там буду исправлять свои косяки.

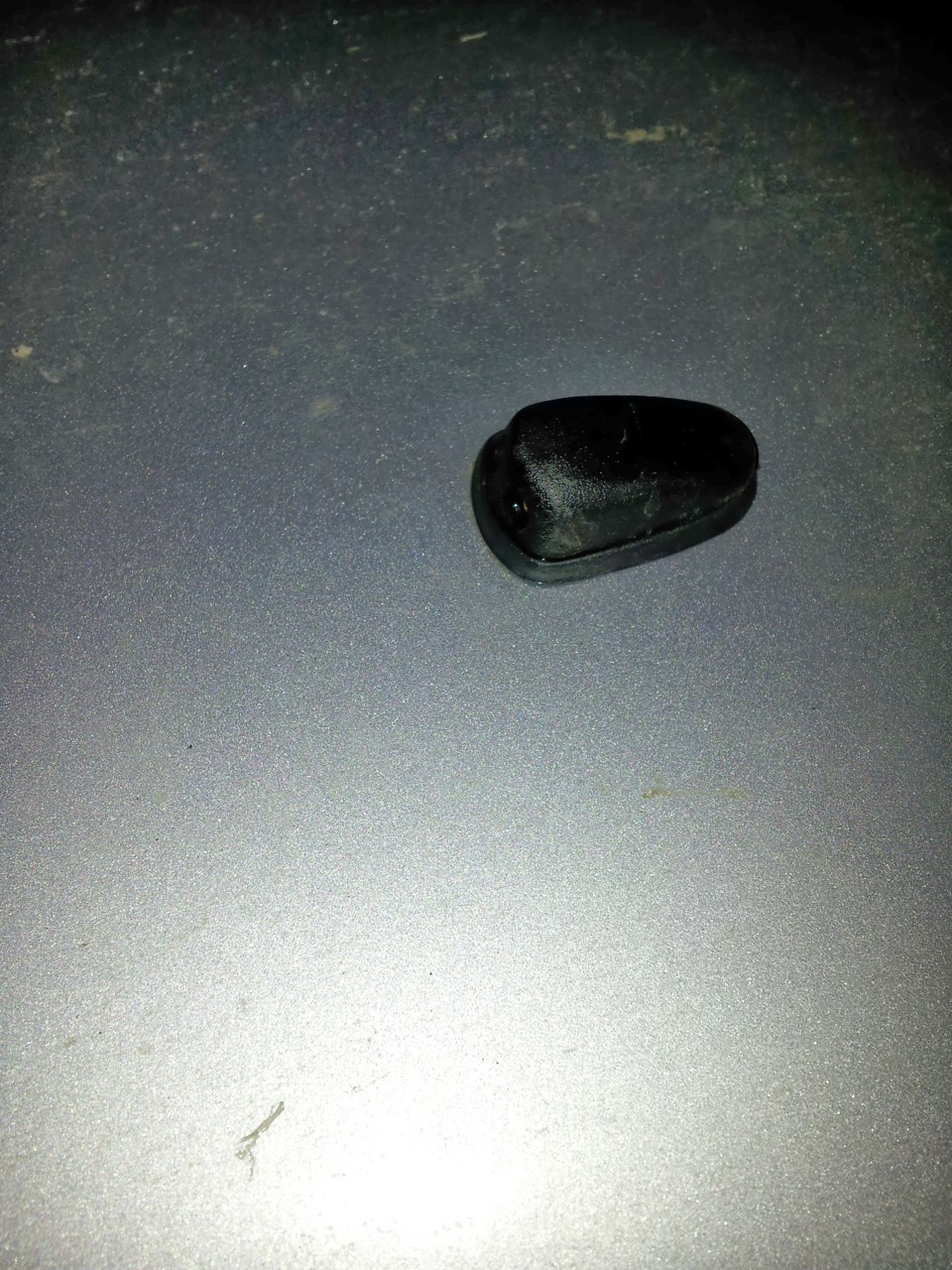

Ну вот и всё как бы. Вставляем обратно релюху( заводим машину и проверяем работает ли подогрев), закручиваем все болтики, вставляем заглушки, закрываем копот и смотрим не зажимает ли провод. Ну и наконец любуемся проделанной работой.
Пока проверить растопят ли они лёд возможности нет, но то что они греются это заметно всё таки. Ещё их надо настроить чтобы брызгали в нужном направлении.
Цена:
-две форсунки по 80 руб/шт.
-провод 1.5мм(лучше 0.75) по 1,75руб. за метр.
-кусочек изоленты или термоусад
-немного терпения.
Если у кого есть какие то предложения или вопросы жду комментариев.
Спасибо за внимание.
Подогрев форсунок омывателя своими руками: выбираем простой способ
Почему замерзают форсунки стеклоомывателя?
Причин замерзания несколько:
Использование термистора
Одним из распространенных среди самоделкиных способов считается организация обогрева термистором.
Не могу сказать, какие конкретно нужны характеристики устройства для того или иного автомобиля.
Но смысл использования девайса следующий:
Автомобилисты отмечают, что при таком переоснащении можно добиться хорошего результата.
Но также способ признают откровенным колхозом. Вариант бюджетный, потенциально эффективный. Но простым его назвать вряд ли можно. Некоторые попросту побояться выполнять такие переделки системы омывания стекла. И я их во многом пойму.
Новые форсунки
Если старые распылители не хотят нормально работать зимой, то тогда их пора отправить на свалку. Либо продать как бу запчасти.
В любом случае, когда омыватель то и дело создает вам проблемы, его требуется заменить.
Отличным решением станут форсунки универсальные с подогревом. Эти элементы подходят для множества марок и моделей автомобилей. Ассортимент внушительный, то есть проблем с подбором конкретно под свое транспортное средство возникнуть точно не должно. Единственная проблема в том, что предстоит демонтировать старую систему, а на ее место ставить новую. У большинства комплектов предусмотрена подробная инструкция по монтажу. Если следовать правилам и соблюдать технику безопасности, долго ждать результата не придется.
Вопрос может быть в стоимости. Все же это дороже, нежели купить термистор.
Но зато эффективность работы форсунок, оснащенных подогревом, значительно выше. Это безопаснее и эстетичнее. Тем более, что новые жиклеры могут обладать привлекательным дизайном, выгодно отличающимся от предыдущих изделий.
Решать в любом случае вам.
Обогрев от двигателя
Думаю, все вы знаете, как работает двигатель. В процессе функционирования мотор активно нагревается.
И вот у автомобилистов возникла интересная мысль. Почему бы не использовать тепло, генерируемое ДВС в подкапотном пространстве, на благо стеклоомывателя. Это одновременно не требует никаких затрат, плюс эффективность такого способа очень высокая.
Единственная проблема. Такой метод подойдет не для всех автомобилей. Это актуально для машин, где жиклеры располагаются непосредственно на самом капоте. В противном случае применение этого способа не даст никакого результата.
Но если вы относитесь к категории счастливчиков, тогда вам предстоит выполнить следующее:
Получается система естественного подогрева жиклеров узла стеклоомывателя.
Единственное, что вам остается сделать, это проверить работу вашего обновления в режиме реальных испытаний.
Для этого требуется закрыть капот, запустить мотор и дать ему прогреться до рабочей температуры. Теперь выходите из машины, и прикоснитесь к металлу капота вокруг распылителей. Если вы ощущаете тепло, тогда все работает замечательно. Форсунки точно замерзать не будут.
В чем преимущества
Да, если сравнивать с установкой новых омывателей, оснащенных подогревом, даже вариант с естественным обогревом от мотора проигрывает в плане эстетики.
Но у рассмотренного метода есть свои очевидные преимущества. А именно:
Используя естественный обогрев, вы экономите время и деньги, получая эффективный способ борьбы с замерзанием форсунок стеклоомывателя.
Применять такой способ или нет, дело лично каждого. А как вы решаете проблему замерзания форсунок? Делитесь своим опытом.
Подписывайтесь, оставляйте комментарии, задавайте вопросы и рассказывайте о нас своим друзьям!
Watch this video on YouTube
Почему замерзают форсунки стеклоомывателя?
Основных причин замерзания форсунок без обогрева не так уж много. Вот основные из них:
Как это работает
Зимой стеклоомыватель довольно часто дает сбой. Во многом это связано с тем, что в бачок заливается обычная вода, либо специальные жидкости, но низкого качества.
Как результат, система не работает, поскольку вода замерзает, превращается в лед, закупоривает трубки форсунок, а также сами распылители.
Некоторые автомобилисты, чтобы избежать подобных неприятностей, для стеклоомывателя в зимний период используют антифриз. Тот самый антифриз, который предназначен для работы системы охлаждения двигателя. Да, порог замерзания у такого состава выше. Но глобально это проблему никак не решает. Жидкость часто замерзает внутри жиклера (форсунки), что может негативно повлиять на работу моторчика омывателя и вывести всю систему из строя. Нам это точно не нужно.
Чтобы форсунки корректно работали при отрицательных температурах, им требуется наличие источника тепла.
В пользу современных автомобилей можно сказать, что тут проблему во многом решили. Это удалось сделать путем установки специальной системы обогрева. То есть применяются специальные распылители, с уже предусмотренной автопроизводителем системой подогрева.
Но этот обогрев жидкости встречается далеко не на всех автомобилях.
Думаю, не сложно догадаться, как проверить, есть ли на форсунках подогрев конкретно вашего авто. Если зимой они замерзли, требуется чистить и регулировать форсунки, тогда обогрева там наверняка нет.
Подобная проблема актуальна для многих автомобилей:
Наличие проблемы не означает, что ее нельзя решить.
Всего есть несколько способов. Рассмотрим их отдельно.
Принцип работы обогрева форсунок
В современных машинах безотказная работа подогрева форсунок основана на использовании специальных резисторов, запрограммированных при определенной минусовой температуре наружного воздуха приводить в действие электрические нагревательные элементы. Такие микроскопические приспособления помещают внутрь форсунки, при этом их размер и форма напрямую зависят от модели системы очищения лобового стекла. Питание на ТЭН может также подаваться автономно, после нажатия водителем определенной кнопки в салоне, однако чаще всего оно автоматизировано и включается вместе с обогревом зеркал заднего вида или стекол.
Единственное, с чем придется повозиться, это монтаж прочного крепления для новых распылительных изделий, которые могут оказаться немного больше штатных изделий.
Утепляем трубки стеклоомывателя
Для утепления трубопроводов омывателя можно использовать трубки К-Флекс или Флекс, которые обычно применяются в системе кондиционирования. Также обеспечить подогрев трубопроводов стеклоомывателя можно, проведя трубку, которая расположена за шумоизоляцией под «жабо», рядом с пароотводящим шлангом печки. Например, смотав их вместе.
Сразу следует отметить, что обогрев бачка и трубок стеклоомывателя обеспечивает нормальную работоспособность форсунок омывателя при температуре не ниже – 10 оС. При более низких температурах, замерзания форсунок всё равно не избежать. Поэтому эти варианты подогрева рекомендуется использовать в комплексе с обогревом форсунок.
Как выбрать форсунки омывателя лобового стекла с подогревом
Установка форсунок с подогревом вместо обычных не вызывает особых затруднений, как и изготовление подогрева бачка омывателя своими руками. Большинство форсунок, вне зависимости от способа разбрызгивания жидкости, универсальны и подходят для любого автомобиля с круглым посадочным местом. Если же на автомобиле посадочное место прямоугольное, то придется искать форсунки такого типа. При выборе форсунок омывателя лобового стекла с подогревом, необходимо внимательно проверять их состояние. Нередко под маркой популярных брендов продают различные подделки, в которых вместо проволочного нагревательного элемента используют резистор низкой мощности. Поэтому покупайте их лишь в проверенных магазинах.
Некоторые автовладельцы покупают форсунки с подогревом на авторазборках, мотивируя тем, что там дешевле. Но качество таких форсунок неизвестно, поэтому никто не знает, как они будут работать зимой. Не экономьте на безопасности своего автомобиля. Потратив лишнюю тысячу на качественные форсунки, вы избежите серьезных проблем зимой. Наиболее надежны и эффективны форсунки от предприятий – партнеров известных автопроизводителей.
При этом форсунка с подогревом от «ГАЗ» или «АвтоВАЗ» и их партнеров, в 2-3 раза лучше и надежней, чем иностранная, производитель которой неизвестен. Поэтому российские форсунки омывателя лобового стекла с подогревом нередко оказываются гораздо лучше, чем изделия для «современных иномарок», производитель которых неизвестен.
Внимательно осмотрите упаковку. Неровные грани и нечеткий рисунок являются признаками подделки. Попросите продавца показать вам коробку, в которой он получил форсунки. Название производителя на коробке и индивидуальной упаковке должно быть одинаковым. Внимательно осмотрите корпус форсунки. Наличие заусенцев или неровностей говорит о том, что перед вами подделка. Иголкой подвигайте жиклеры в разные стороны. Они должны поворачиваться с небольшим сопротивлением. Если для их поворота приходится давить с такой силой, что иголка хоть немного изгибается, перед вами подделка. Если жиклеры поворачиваются без усилий, это подделка.
Особенности монтажа обогрева форсунок
Сейчас качественный обогрев форсунок омывателя можно установить двумя актуальными способами, включая:
Электрический подогрев предусматривает подготовку двух нагревательных элементов на основе 4 резисторов в 200 Ом, соединяемых между собой параллельно. В пластиковой структуре форсунок делается пропил с максимальной глубиной в 1 мм и шириной в 5 мм. В проделанное отверстие вставляется нагреватель и заливается эпоксидной смолой для надежной фиксации. Точно так же вставляем ТЭН во вторую форсунку, соединяя ее параллельно с первым изделием. Потребляемая мощность данного устройства оценивается всего в 0,75 Вт, чего вполне достаточно для подогрева поступающей жидкости.
Подогрев омывающих элементов можно выполнить при помощи СОД. Так, например, в отечественной модели транспортного средства ВАЗ-2110 распыляющие элементы, установлены на жабо, вследствие чего повышение температуры в них можно осуществить путем пропуска тосола. Для этого понадобится медная труба, длина которой составит примерно 16 см. Изначально демонтируем патрубок отвода пара от печки там, где он соединяется с расширительным баком. К шлангу от данной емкости присоединяем один конец медного изделия, соединив второй конец с патрубком отвода пара от печки. Снизу жабо делаются аккуратные прорези, куда монтируем шланг системы охлаждения двигателя. Медная трубка располагается в непосредственной близости от форсунок, которые она будет обогревать.
Аналогичную систему подогрева форсунок можно монтировать на любой модели ВАЗ до 10-й серии, к примеру, на ВАЗ-2106, однако с одним нюансом. Жиклеры, расположенные на капоте, предварительно необходимо переставить на воздухозаборные решетки. Для этого придется самостоятельно изготовить металлические фиксирующие кронштейны, что не займет много времени и усилий.
Таким образом, подогрев форсунок омывающей системы позволит ускорить очистку лобового стекла в зимнее время года, предоставив водителю отличный обзор дорожной обстановки в любую погоду.
Автомобильные стеклоочистители
Всё о щетках автомобильных стеклоочистителей, дворниках
Форсунки омывателя с подогревом
В зимний период многие автовладельцы задумываются о пользе форсунок омывателя лобового стекла с подогревом. Особенно остро этот вопрос встаёт в осенне-зимний период, когда погода неустойчива, тёплая погода легко может смениться морозом, возможны резкие заморозки. Многие автовладельцы в такой период если и используют незамерзающую стеклоомывающую жидкость, то, в целях экономии, разбавляют её.
Именно экономия на «незамерзайке» и резкое похолодание чаще всего являются причиной замерзания форсунок.
Почему замерзают форсунки стеклоомывателя?
Основных причин замерзания форсунок без обогрева не так уж много. Вот основные из них:
Зачем нужны форсунки омывателя с подогревом?
Основная задача обогрева форсунок — предотвращение замерзания стеклоомывающей жидкости непосредственно в форсунках и обеспечение бесперебойной работы системы подачи стеклоомывающей жидкости. Зачастую именно форсунки омывателя являются тем «узким местом» с которого начинается замерзание жидкости. Это особенно опасно в движении, на загородной трассе и непосредственно влияет на безопасность управления автомобилем.
Зачем нужны форсунки омывателя с подогревом
Очень часто ещё к одному плюсу применения форсунок с обогревом относят подогрев жидкости. Якобы тёплая жидкость более эффективна для удаления загрязнений, наледи со стекла. Однако исходя из нашего опыта стандартные форсунки с подогревом просто не успевают существенно нагреть поток проходящей через неё жидкости. Подогрев форсунок предназначен для подогрева именно тогда, когда жидкость не подаётся на стекло и борется с замерзанием капель жидкости в форсунке.
Как работают форсунки омывателя с подогревом
Обогрев форсунок может быть как штатным оборудованием автомобиля, так и дополнительной опцией или вообще не предусмотрен изготовителем машины.
В современных моделях машин подогрев форсунок омывателя лобового стекла, чаще всего электрический на базе чип-резисторов. Внутри форсунок расположены небольшие нагревательные элементы, форма и размер которых зависит от конкретной модели. Питание на них подаётся либо автоматически, если наружная температура ниже заданной, либо когда включена система обогрева стёкол и зеркал. Изредка на некоторых старых автомобилях встречается система подогрева форсунок от охлаждающей жидкости двигателя.
Форсунки омывателя с подогревом для форд Фокус 2
Если на вашей машине нет подогрева форсунок, но такой пункт есть в списке опций чаще всего можно просто поменять ваши форсунки на форсунки омывателя с подогревом и подключить их в штатную колодку. Этот способ требует минимум доработок или переделок. Так, например, часто поступают владельцы Форд Фокус, покупая форсунки из «зимнего пакета».
Форсунки омывателя с подогревом своими руками
Если на ваш автомобиль не предусмотрена установка штатных форсунок омывателя с подогревом, то их можно изготовить самостоятельно и даже несколькими способами: путём электро подогрева или с помощью системы охлаждения двигателя.
Форсунки омывателя с подогревом своими руками
Обогрев с помощью СОД.
Этот метод достаточно сложный, требует внедрения в систему охлаждения двигателя и на сегодняшний момент можно считать его устаревшим. Был особенно популярен среди владельцев ВАЗ-2110, так как на этой модели форсунки омывателя установлены не на капоте, а на неподвижном «жабо», поэтому устроить подогрев форсунок с помощью антифриза достаточно просто и большинство инструкций в интернете по установке обогрева форсунок омывателя с помощью СОД написано именно для этой машины. Мы не будем подробно останавливаться на этом способе.
Подогрев форсунок с помощью тока.
Для работы электроподогрева форсунок будем использовать резисторы. Необходимо сделать 2 нагревательных элемента из четырёх чип-резисторов 1206 на 200 Ом, соединённых параллельно. В форсунке омывателя делаем отверстие глубиной 1,0 мм и шириной в 5,0 мм, куда вставляем нагреватель и заливаем эпоксидкой. Аналогично делаем второй нагревательный элемент и последовательно соединяем с первым.Потребляемая мощность получившейся системы обогрева равна 0,75 Вт.
Форсунки омывателя с электроподогревом своими руками
Ещё один вариант подогрева, это вместо чип-резисторов применить резисторы 0,25 Ватт на 150 Ом, с последовательным подключением. В этом варианте подразумевается, что второй резистор устанавливается строго над соплами.
Подключение обогрева можно совместить с обогревом зеркал и заднего стекла или вывести на отдельную кнопку.
Веерные форсунки с подогревом универсальные
Стоят давно веерные форсы с Вольво и радуют меня, но зимой бывало пару раз, нажимаю на рычаг омывателя — а в ответ тишина(в бачке незамерзайка) )
Пришел к выводу что причин «тишины» может быть несколько:
— подмерзают веерные форсунки
— подмерзают обратные клапана от Тойоты
— подмерзает магистраль
— подмерзает незамерзайка в бачке или насосе
Поэтому решил начать с форсунок
Все очень просто — можно купить готовые веерные форсунки с подогревом, а можно сделать самому — тут уже каждый выбирает сам изходя из економического положения и кривизны рук 🙂
Список всего что нужно
5J0 955 986 — Форсунка омывателя стекла с обогревом (VAG)
или
3B0 955 985 — Форсунка омывателя ветрового стекла (VAG)
5J0 955 985
1J0 973 702 — Корпус разъема (VAG)
N 103 357 06 — Клемма электрическая (0.5 мм2) (VAG)
357 972 740 D — Уплотнитель провода (0.5-1 мм2) (VAG)
1J0 973 802 — Корпус разъема электропроводки (VAG)
N 103 360 05 — Разъем электропроводки (0.5 мм2) (VAG)
357 972 740 D — Уплотнитель провода (0.5-1 мм2) (VAG)
B59880C0080A070 — EPCOS термистор РТС, похожие термисторы стоят и в заводских форсунках с подогревом
КПТ-19 — термопаста
Герметик ABRO черный
Максимальная обзорность очень важна для любого водителя, поэтому производители автомобилей уделяют большое внимание процессу очистки лобового стекла, который включает в себя работу нескольких систем. Благодаря дворникам, правильному обтеканию встречными потоками воздуха и форсункам автовладельцы всегда четко и ясно видят, что происходит на дорожном полотне. Однако если одна из этих систем выйдет из строя, работа другой не сможет выполняться на нужном уровне, именно поэтому необходимо правильно подбирать такие важные элементы, как форсунки или как их еще называют жиклеры.
Чтобы приобрести правильные устройства в первую очередь необходимо разобраться в существующих типах этих деталей.
Типы форсунок
Существуют следующие разновидности жиклеров:
Первый тип чаще встречается на «немолодых» автомобилях, а также на авто отечественного производства, например, форсунки омывателя лобового стекла ваз 2110 имеют струйную конфигурацию. На иномарках и машинах произведенных за последние годы уже устанавливаются веерные жиклеры.
Форсунки омывателя, разработанные по современным технологиям, отличаются не только удобством эксплуатации, но и простотой установки. Однако и у этих элементов есть свои недостатки.
Преимущества и недостатки веерных форсунок омывателя
Благодаря удачной конструкции веерных жиклеров на стекло попадает не узкая струя, как в случае со струйными моделями, а широкий мелкодисперсный поток, который покрывает практически всю «лобовуху». Среди других достоинств стоит выделить следующие:
Если говорить о недостатках, то автолюбители выделили следующие нюансы:
Как видите, недостатки у такой системы тоже есть, но все их можно решить. Главное, правильно подобрать жиклеры для своего авто.
Как выбрать форсунки омывателя
Лучше всего выбирать жиклеры именно для вашего автомобиля. Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут отличаться. Конечно, эти отличия не критичны и всегда можно подогнать деталь для вашей марки авто, но в этом случае монтаж будет намного сложнее.
Либо можно приобрести универсальные изделия, которые подходят для разных машин. Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong. Оба жиклера абсолютно идентичны с одной разницей – корейская деталь будет стоить почти вдвое меньше, чем шведский аналог. Во всем остальном оба изделия можно использовать как форсунки омывателя лобового стекла Ford, Mazda, Subaru, Daewoo и для других моделей.
Еще один альтернативный вариант предлагает концерн Toyota, но при покупке жиклеров под каталожным номером 85381-АА042 от этого производителя стоит учитывать, что они продаются по 1 штуке. Поэтому при оформлении заказа через интернет необходимо добавить в корзину два наименования. После приобретения изделий их можно установить самостоятельно.
Как заменить форсунки омывателя
Процесс замены форсунок одинаков для всех автомобилей. Перед началом работы необходимо подготовить новые шланги, по которым будет проходить «омывайка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.
После этого необходимо выполнить следующие шаги:
При замене штатных форсунок требуется также приобрести обратный клапан, который не будет допускать «отката» жидкости, из-за которого дворники часто начинают работать задолго до того, как на стекле появится чистящий состав.
Иногда новые форсунки омывателей не работают, как полагается (жидкость льется слишком высоко или наоборот низко, со смещением в сторону и так далее) и в этом случае может потребоваться дополнительная регулировка деталей.
Как отрегулировать жиклеры омывателей
Для регулировки форсунок не требуется специализированного оборудования или особых навыков. Все что вам понадобится – это обычная иголка или булавка. Для того чтобы разобраться как отрегулировать форсунки омывателя лобового стекла достаточно понять что они имеют шарообразную форму и беспрепятственно крутятся внутри пластмассового корпуса. Поэтому просто:
Также самостоятельно можно и почистить жиклеры омывателя своими руками.
Как чистить форсунки омывателя
Если жиклеры начали работать неправильно, то чаще всего решить проблему можно, очистив эти элементы от загрязнений. Перед тем как почистить форсунки омывателя лобового стекла подготовьте:
Перед работой рекомендуется проверить уровень чистящей жидкости в бачке, так как жиклеры могут не работать из-за отсутствующей «омывайки». После этого нужно отсоединить форсунки омывателей от шлангов и чуть надавить на них до поднятия.
Далее, выполните следующие несложные шаги:
Конечно, компрессор будет намного действеннее, но если форсунки сильно забились и не попускают жидкость, то с помощью подручных средств вы сможете хотя бы временно решить проблему.
Еще один способ – оставить жиклеры на ночь в мыльном растворе, а утром попробовать повторно использовать шприц или компрессор. Это будет полезно в случае особенно сильных застарелых загрязнений.
В заключении
Устанавливая форсунки омывателя фар универсальные или жиклеры для лобового стекла старайтесь настроить их таким образом, чтобы они разбрызгивали жидкость на поверхность стекла, не выходя за его пределы. Выбирая веерные жиклеры, старайтесь отдавать предпочтение тем моделям, которые были разработаны именно для вашего автомобиля, этим вы сэкономите себе время на монтаже элементов.
Нередко при отрицательных температурах система распыления омывающей жидкости на лобовое стекло перестает работать. Причиной данного явления становится замерзание форсунок, вследствие чего они не могут выполнять свои функции. Сечения отверстий рассматриваемых устройств, через которые на стекло поступает очищающий состав, слишком тонкие, поэтому при затвердевании (кристаллизации) частиц жидкости образуется пробка, препятствующая эффективной работе механизма. Помочь справиться с описанной проблемой может подогрев форсунок омывателя лобового стекла, с установкой которого можно справиться самостоятельно.
Подогрев форсунок омывателя лобового стекла
Причины замерзания форсунок
На данный момент омывающие форсунки автомобилей замерзают по следующим основным причинам:
Помимо функциональной работы форсунок, а также всех элементов распылительной системы, должна использоваться только проверенная жидкость для очистки лобового стекла, которая не замерзает даже при аномально низкой температуре наружного воздуха.
Кроме того, после выключения двигателя омыватель постепенно стекает обратно в емкость, при этом часть жидкости неизбежно кристаллизируется.
Это чаще всего и становится главной причиной выхода из строя форсунок.
Зачем необходим подогрев форсунок?
Главным предназначением рассматриваемого устройства является исключение вероятности кристаллизации жидкости в форсунках. Качественный подогрев не только сохраняет работоспособность распыляющих деталей, но и предотвращает поломку механизмов омывающей системы, включая соединительные шланги, подкачивающий насос, электродвигатель и т. д. В результате монтажа подогрева форсунок, водителю транспортного средства будет обеспечен отличный обзор в любых погодных условиях.
Подогрев форсунок омывателя
Еще одним преимуществом представленного устройства станет постоянный подогрев омывающего состава, что позволит быстрее и лучше убрать наледь, грязь или снег. К тому же, повышение температуры резиновых щеток напрямую сказывается на их эластичности, благодаря чему они эффективнее справляются со своими функциями, не повреждая и не царапая поверхность лобового стекла.
Принцип работы обогрева форсунок
В современных машинах безотказная работа подогрева форсунок основана на использовании специальных резисторов, запрограммированных при определенной минусовой температуре наружного воздуха приводить в действие электрические нагревательные элементы. Такие микроскопические приспособления помещают внутрь форсунки, при этом их размер и форма напрямую зависят от модели системы очищения лобового стекла. Питание на ТЭН может также подаваться автономно, после нажатия водителем определенной кнопки в салоне, однако чаще всего оно автоматизировано и включается вместе с обогревом зеркал заднего вида или стекол.
В том случае, если на вашем транспортном средстве не установлены форсунки с автоматической системой подогрева, можно поменять такие изделия на аналоги с новыми жиклерами. Установка, а также подключения этой системы, скорее всего, не вызовут дополнительных трудностей.
Единственное, с чем придется повозиться, это монтаж прочного крепления для новых распылительных изделий, которые могут оказаться немного больше штатных изделий.
Особенности монтажа обогрева форсунок
Сейчас качественный обогрев форсунок омывателя можно установить двумя актуальными способами, включая:
Электрический подогрев предусматривает подготовку двух нагревательных элементов на основе 4 резисторов в 200 Ом, соединяемых между собой параллельно. В пластиковой структуре форсунок делается пропил с максимальной глубиной в 1 мм и шириной в 5 мм. В проделанное отверстие вставляется нагреватель и заливается эпоксидной смолой для надежной фиксации. Точно так же вставляем ТЭН во вторую форсунку, соединяя ее параллельно с первым изделием. Потребляемая мощность данного устройства оценивается всего в 0,75 Вт, чего вполне достаточно для подогрева поступающей жидкости.
Подогрев омывающих элементов можно выполнить при помощи СОД. Так, например, в отечественной модели транспортного средства ВАЗ-2110 распыляющие элементы, установлены на жабо, вследствие чего повышение температуры в них можно осуществить путем пропуска тосола. Для этого понадобится медная труба, длина которой составит примерно 16 см. Изначально демонтируем патрубок отвода пара от печки там, где он соединяется с расширительным баком. К шлангу от данной емкости присоединяем один конец медного изделия, соединив второй конец с патрубком отвода пара от печки. Снизу жабо делаются аккуратные прорези, куда монтируем шланг системы охлаждения двигателя. Медная трубка располагается в непосредственной близости от форсунок, которые она будет обогревать.
Аналогичную систему подогрева форсунок можно монтировать на любой модели ВАЗ до 10-й серии, к примеру, на ВАЗ-2106, однако с одним нюансом. Жиклеры, расположенные на капоте, предварительно необходимо переставить на воздухозаборные решетки. Для этого придется самостоятельно изготовить металлические фиксирующие кронштейны, что не займет много времени и усилий.
Таким образом, подогрев форсунок омывающей системы позволит ускорить очистку лобового стекла в зимнее время года, предоставив водителю отличный обзор дорожной обстановки в любую погоду.
