Сравнение осциллографов Hantek 1008 и Intrustar 205
Не всегда «больше каналов» означает «лучше». По крайней мере в ситуации с бюджетными USB-осциллографами.
Я использую двухканальный Intrustar ISDS 205A и восьмиканальный Hantek 1008. Второй, разумеется, гораздо удобнее когда нужно проверить синхронизацию V-образных ДВС с четырьмя ваносами, однако вчера, ковыряя HS-CAN Range Rover Sport я вспомнил старую шутку про «прежде чем заявлять об открытии проверьте заземлен ли у вас осцилограф».
Итак, дано — Range Rover Sport с массовыми сбоями по общению между ЭБУ, сидящими на CAN-шине. Прозвонка проводов, сопротивлений и прочие танцы с бубнами ни чего не дали. Расчехлил Hantek и оху.как удивился.
Получается либо софт у Хантека требует доработки либо банально не хватает производительности АЦП.
Метки: осциллограф, осциллограмма, can, hantek, intrustar
Комментарии 15
Оба плохие (один получше, второй похуже). Полоса пропускания явно недостаточная у них, чтобы наблюдать форму таких сигналов. С помощью их можно только констатировать: есть сигнал или нет. Но искать проблемы (искажения сигнала) невозможно.
Хороший цифровой осциллограф стоит от 300 тыс руб., либо использовать хороший аналоговый (импортный), который сейчас не проблема купить б/у за 15-30 тыс. А цифровые в категории до 30 тыс. руб, все «игрушечные», с аналогичной картинкой, что у вас.
Почему? На Интрустаре отлично видно «звон» в начале и конце импульса, перекрестные помехи между линиями. Обычно больше ни чего и не требуется
У Hantek 1008 полоса пропускания всего 100 кГц. Это детская игрушка! Наблюдать на нём прямоугольные сигналы смысла нет, даже низкоскоростные данные. Чисто «показометр», есть сигнал — нет сигнала.
У Intrustar ISDS 205A — 20 МГц. Более менее. Начального уровня.
Но если сравнивать с «настоящими», то полоса в 10-20 МГц — это аналоговые осциллографы начала 70-х годов. Либо простейшие из 80-х, которые в основном для телемастеров позиционировались. Это уровень — 40-50 летней давности.
Сейчас (я бы сказал последние 20-30 лет) полоса 100 МГц — это дефакто «обычный» рядовой осциллограф. Вот на нём можно уже верить форме прямоугольных сигналов с частотой следования до примерно 10 МГц. Выше, и он будет валить фронты и порождать выбросы фронтов на экране.
Так он позиционируется хантеком как тестер двигателя, а никак ни всего остального.
Эталонные осциллограммы кана у него в программе, помнится, тоже есть
Так он позиционируется хантеком как тестер двигателя, а никак ни всего остального.
Судя по фронтам импульсов, для карбюраторного 🤣
У Hantek 1008 полоса пропускания всего 100 кГц. Это детская игрушка! Наблюдать на нём прямоугольные сигналы смысла нет, даже низкоскоростные данные. Чисто «показометр», есть сигнал — нет сигнала.
У Intrustar ISDS 205A — 20 МГц. Более менее. Начального уровня.
Но если сравнивать с «настоящими», то полоса в 10-20 МГц — это аналоговые осциллографы начала 70-х годов. Либо простейшие из 80-х, которые в основном для телемастеров позиционировались. Это уровень — 40-50 летней давности.
Сейчас (я бы сказал последние 20-30 лет) полоса 100 МГц — это дефакто «обычный» рядовой осциллограф. Вот на нём можно уже верить форме прямоугольных сигналов с частотой следования до примерно 10 МГц. Выше, и он будет валить фронты и порождать выбросы фронтов на экране.
На кой черт 100 МГц для авто, Автоскоп 4 выше крыши для любых затей
Вспомните спектр прямоугольного сигнала. Это большое число нечётных гармоник, с плавно спадающим уровнем по мере роста номера гармоники. Если высшие гармоники срезать, то вместо прямоугольника на экране увидите трапецию. Что в принципе и показывает у автора осциллограф Intrustar ISDS 205A с полосой пропускания 20 МГц.
Вот и получается, чтобы увидеть правильно форму сигнала (и весь мусор в нём), нужно иметь полосу пропускания осциллографа хотя бы в 10 раз больше, чем частота следования этого прямоугольного сигнала.
Где в авто синус должен быть правильный с частотой 2 МГц?
Давайте сюда теорему Котельникова выложим ещё 😃
Говорим про прямоугольный сигнал, а вы пишите синус.
Теорема Котельникова это про частоту дискретизации, а не про спектр сигнала. Разложение сложного сигнала на гармонические составляющие — это Фурье.
Осциллограф Hantek 1008C
Добро пожаловать на ChipTuner Forum.
Опции темы
Там должен быть буфер, в который пишется сигнал. Типа 1к, 10к, 100килобайт, От этого зависит длина записанного экрана и разрешение. Чем больше размер буфера, тем больше измерений будет делать осциллограф.
Олег_Б
ram59
Миниатюры:
Перепичай
ram59
ну это вполне логично
их как минимум в разных подвалах собирают
Ну или в разных углах подвала.
Олег_Б, на скрине есть то, что мне надо? Если я что-то понимаю мне бы буфер вообще отключить?
Перепичай
Миниатюры:
Олег_Б
Ха! У меня DSO-3064. Я пользуюсь щупами с делителем на 10, причём делитель включен намертво и заклеен. При подаче напряжения 400 вольт на вход осциллографа делитель делит на 10, и там уже 40 вольт. Тем не менее все входы DSO-3064 выдерживают напряжение до 400 вольт. К примеру, на коллекторе ключа зажигания максимальное напряжение в среднем 370 вольт, импульсом. После делителя это не более 37 вольт.
Но DSO-3064 снят с производства, и вместо него теперь серия DSO-6000.
А входное напряжение, максимальное, 35 вольт. Даже с делителем на 10 оно будет превышено. И как им автомобиль диагностировать!?
В общем, не замыкайтесь в себе, идите к людям, спрашивайте, учитесь!
Олег_Б
Перепичай
Vidjar
Не верю, размер буфера не может меняться. Осциллографы меняют частоту дискретизации, нет смысла мерить сигнал на максимальной скорости, если если экран не сможет это показать. Поэтому на развёртках 100 миллисекунд, 500 миллисекунд на клетку осциллограф измеряет не с частотой 2,4 мегагерца, а например 5-10 килогерц.
«Автоматическое изменение размера буфера» У меня осциллографы в пять-десять раз дороже, и то не могут такого позволить. Но я могу выбрать большой буфер, в DSO-3064 он от 10 кило до 16 мегабайт, и тогда на тех же 500 миллисекундах осциллограф будет чаще измерять сигнал, чем это достаточно для комфортного наблюдения его на экране, и, внимание! Давим на «стоп», затем изменяем развёртку, например 100 мс/клетка, 1 мс/клетка, и экран становится шире в несколько раз, и я могу двигать отображаемый участок, как линзу, вдоль сохранённого кадра, и видеть каждый участок так же, как и при просмотре на развёртке 1 мс. Однако, чем больше буфер, тем медленнее сменяются отображаемые кадры. Если потребуется поймать какое-то редкое событие, то большой буфер удобнее, для обычного просмотра удобнее маленький буфер, экран обновляется наиболее быстро.
Добавлено через 18 минут
Другой осциллограф, Owon SDS-7102:
Развёртка 500 мс/клетка
Добавлено через 1 час 29 минут
Наверно, правильнее сказать, что буфер не 1 килобайт, а 1 килосэмпл.
Hantek 1008c учимся работа с прибором
Осциллограф 1008C Hantek — это очень важный измерительный прибор, без которого сложно обойтись и профессиональным мастерам, и радиолюбителям. Поэтому многие стараются приобрести подобное устройство для своей лаборатории, но такая покупка будет стоить дорого.
Китайский осциллограф
В российских магазинах осциллограф может стоить несколько десятков тысяч рублей.
Несмотря на всю значимость и необходимость подобных аппаратов для работы, не у каждого есть возможность сделать такую покупку.
Поэтому радиолюбители стараются сэкономить.
Лучшим способом приобретения относительно недорогого осциллографа будет его покупка в Китае.
Здесь местные компании выпускают неплохие варианты, которые обходятся в два, а иногда и в три раза дешевле, чем те, что продаются в российских магазинах.
Одним из таких устройств является осциллограф Hantek 1008С. Подобная модель обходится недорого, но работает прекрасно. Более того, данный осциллограф оснащен не только основными функциями, но и массой дополнительных настроек, которые существенно упрощают работу радиолюбителя.
Внешний вид модели Hantek 1008 С
Покупая Hantek 1008С, нужно быть готовым к тому, что данный аппарат не идеален.
Однако он прекрасно справляется со своими основными функциями.
Поэтому, если осциллограф приобретается для радиолюбителя, то это будет хорошая покупка.
К внутреннему содержимому у некоторых пользователей есть претензии, к внешнему виду — нет.
Аппарат полностью соответствует своему описанию. Его корпус выполнен качественно, а все нужные элементы и разъемы расположены достаточно удобно.
Сам корпус устройства выполнен в черном цвете. На боковых панелях расположены различные разъемы для подключения приборов.
Среди них имеется и USB-выход. В комплекте идет несколько наборов кабелей, поэтому дополнительно ничего приобретать не нужно.
Кроме того, в комплект входит USB-кабель, поэтому осциллограф Hantek 1008C можно подсоединить к компьютеру.
Для правильной настройки потребуется сразу скачать нужные драйвера.
В комплекте идут установочные диски, но некоторые пользователи жалуются на то, что они работают некорректно.
Несмотря на то, что осциллограф Hantek 1008C стоит достаточно дешево, он компактен и удобен.
При габаритах в 15 на 10 см и высоте в 2 см весит устройство всего 300 г.
Такой аппарат удобно брать с собой и использовать для различных измерений вне дома.
Главное — иметь при себе планшет с USB-разъемом или ноутбук, чтобы получать обзор на экран через USB-кабель, поскольку на самом осциллографе экрана нет.
Установка и инструкция пользователя
Для того чтобы привести осциллограф Hantek 1008С в действие, необходимо для начала подключить устройство к сети и подсоединить к компьютеру.
Самым удобным вариантом будет использование компьютера либо ноутбука с системой Windows 7. Покупатели, которые уже успели протестировать Hantek 1008С, жалуются на то, что с десятой версией Windows очень часто возникают проблемы.
Те драйвера, которые уже идут в комплекте, не подходят, а найти на «десятку» подходящие утилиты в сети бывает достаточно сложно. После того, как весь необходимый софт будет установлен на компьютер, можно приступать к работе с Hantek 1008С.
В инструкции говорится о том, что перед тем, как использовать осциллограф Hantek 1008C, его необходимо обязательно откалибровать. Внутри прибора находится встроенный калибровочный генератор.
Все работы по подстройке устройства и нормализации его работы проводятся за счет поворота регулятора, расположенного на щупе.
После того, как все необходимые настройки будут произведены в соответствии с требованиями инструкции по эксплуатации, можно приступать к измерительным работам.
Модель Hantek 1008С можно назвать максимально простым осциллографом. Если же у мастера возникнут какие-либо вопросы, всю необходимую информацию можно получить из инструкции либо на российском официальном сайте.
Особенности работы с Hantek 1008С

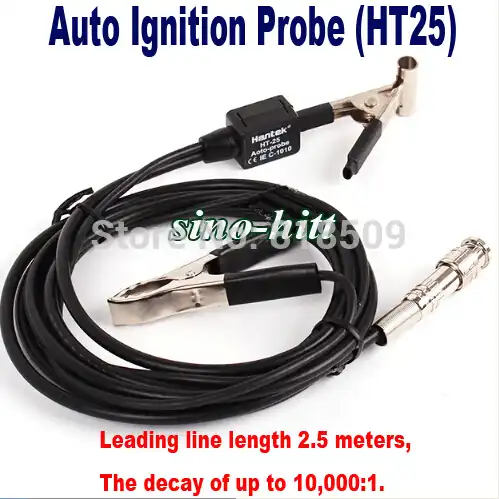

Это устройство подойдет для любителей техники, которым приходится периодически делать замеры сигналов. Более того, в комплектации к модели Hantek 1008С идет много дополнений, которые связаны с автомобилями.
Поэтому даже сами продавцы позиционируют свой товар как автомобильный осциллограф.
Однако это не говорит о том, что данный аппарат можно использовать исключительно для диагностики транспортных средств.
Стоит заметить, что комплектация Hantek 1008ch считается расширенной.
Поэтому данная модель обходится дороже аналогов. Но у покупателя есть возможность сэкономить и приобрести более дешевые комплектации, которые получили название 1008А и 1008В.
В расширенной версии присутствуют функции для работы с автомобилем, поэтому она будет оптимальным вариантом для автолюбителей.
Что касается технических характеристик, то тут стоит заметить, что данная модель является 8-канальной. Осциллограф Hantek 1008С работает на процессоре STM 32 F103. Внутренняя начинка подобрана не слишком удачно, поэтому при измерении сигналов создается шум.
Где и как купить Hantek 1008 С?
Если приобретать обычную модель в одном из российских магазинов, придется выложить более 20000 р. Осциллограф Hantek 1008C на китайском рынке будет стоить не более 5000 р. Это цена с доставкой и полной комплектацией.
Разница в стоимости очень большая. Но, покупая прибор в Китае, следует максимально внимательно отнестись к выбору продавца. Вторым важным моментом при приобретении осциллографа является курьерская доставка. Если продавец решит сэкономить на упаковке и доставке, то в целости и сохранности получить свой осциллограф вряд ли получится.
Гарантией того, что осциллограф приедет к адресату быстро и без повреждений, будет заказ модели Хантек 1008С в российских магазинах. Но в данном случае придется переплатить. Некоторые перекупщики устанавливают цену вдвое выше заводской.
При желании можно купить осциллограф у официального дистрибьютора в России. Это будет несколько дороже, но за потраченные деньги покупатель получит не только качественный и полностью рабочий товар, но и гарантию на 3 года, возможность вернуть товар на протяжении четырнадцати дней, а также полную консультацию у представителей компании.
Официальный дистрибьютор занимается и негарантийным ремонтом подобного оборудования. Но эта услуга будет платной.
В целом, если принимать во внимание отзывы пользователей, которые уже успели приобрести и протестировать осциллограф Hantek 1008C, можно сделать выводы, что это действительно хороший аппарат за свои деньги, отличная портативная модель на разные случаи жизни.
Осциллограф 1008C Hantek — это очень важный измерительный прибор, без которого сложно обойтись и профессиональным мастерам, и радиолюбителям. Поэтому многие стараются приобрести подобное устройство для своей лаборатории, но такая покупка будет стоить дорого.
Китайский осциллограф
В российских магазинах осциллограф может стоить несколько десятков тысяч рублей.
Несмотря на всю значимость и необходимость подобных аппаратов для работы, не у каждого есть возможность сделать такую покупку.
Поэтому радиолюбители стараются сэкономить.
Лучшим способом приобретения относительно недорогого осциллографа будет его покупка в Китае.
Здесь местные компании выпускают неплохие варианты, которые обходятся в два, а иногда и в три раза дешевле, чем те, что продаются в российских магазинах.
Одним из таких устройств является осциллограф Hantek 1008С. Подобная модель обходится недорого, но работает прекрасно. Более того, данный осциллограф оснащен не только основными функциями, но и массой дополнительных настроек, которые существенно упрощают работу радиолюбителя.
Внешний вид модели Hantek 1008 С
Покупая Hantek 1008С, нужно быть готовым к тому, что данный аппарат не идеален.
Однако он прекрасно справляется со своими основными функциями.
Поэтому, если осциллограф приобретается для радиолюбителя, то это будет хорошая покупка.
К внутреннему содержимому у некоторых пользователей есть претензии, к внешнему виду — нет.
Аппарат полностью соответствует своему описанию. Его корпус выполнен качественно, а все нужные элементы и разъемы расположены достаточно удобно.
Сам корпус устройства выполнен в черном цвете. На боковых панелях расположены различные разъемы для подключения приборов.
Среди них имеется и USB-выход. В комплекте идет несколько наборов кабелей, поэтому дополнительно ничего приобретать не нужно.
Кроме того, в комплект входит USB-кабель, поэтому осциллограф Hantek 1008C можно подсоединить к компьютеру.
Для правильной настройки потребуется сразу скачать нужные драйвера.
В комплекте идут установочные диски, но некоторые пользователи жалуются на то, что они работают некорректно.
Несмотря на то, что осциллограф Hantek 1008C стоит достаточно дешево, он компактен и удобен.
При габаритах в 15 на 10 см и высоте в 2 см весит устройство всего 300 г.
Такой аппарат удобно брать с собой и использовать для различных измерений вне дома.
Главное — иметь при себе планшет с USB-разъемом или ноутбук, чтобы получать обзор на экран через USB-кабель, поскольку на самом осциллографе экрана нет.
Установка и инструкция пользователя
Для того чтобы привести осциллограф Hantek 1008С в действие, необходимо для начала подключить устройство к сети и подсоединить к компьютеру.
Самым удобным вариантом будет использование компьютера либо ноутбука с системой Windows 7. Покупатели, которые уже успели протестировать Hantek 1008С, жалуются на то, что с десятой версией Windows очень часто возникают проблемы.
Те драйвера, которые уже идут в комплекте, не подходят, а найти на «десятку» подходящие утилиты в сети бывает достаточно сложно. После того, как весь необходимый софт будет установлен на компьютер, можно приступать к работе с Hantek 1008С.
В инструкции говорится о том, что перед тем, как использовать осциллограф Hantek 1008C, его необходимо обязательно откалибровать. Внутри прибора находится встроенный калибровочный генератор.
Все работы по подстройке устройства и нормализации его работы проводятся за счет поворота регулятора, расположенного на щупе.
После того, как все необходимые настройки будут произведены в соответствии с требованиями инструкции по эксплуатации, можно приступать к измерительным работам.
Модель Hantek 1008С можно назвать максимально простым осциллографом. Если же у мастера возникнут какие-либо вопросы, всю необходимую информацию можно получить из инструкции либо на российском официальном сайте.
Особенности работы с Hantek 1008С
Это устройство подойдет для любителей техники, которым приходится периодически делать замеры сигналов. Более того, в комплектации к модели Hantek 1008С идет много дополнений, которые связаны с автомобилями.
Поэтому даже сами продавцы позиционируют свой товар как автомобильный осциллограф.
Однако это не говорит о том, что данный аппарат можно использовать исключительно для диагностики транспортных средств.
Стоит заметить, что комплектация Hantek 1008ch считается расширенной.
Поэтому данная модель обходится дороже аналогов. Но у покупателя есть возможность сэкономить и приобрести более дешевые комплектации, которые получили название 1008А и 1008В.
В расширенной версии присутствуют функции для работы с автомобилем, поэтому она будет оптимальным вариантом для автолюбителей.
Что касается технических характеристик, то тут стоит заметить, что данная модель является 8-канальной. Осциллограф Hantek 1008С работает на процессоре STM 32 F103. Внутренняя начинка подобрана не слишком удачно, поэтому при измерении сигналов создается шум.
Где и как купить Hantek 1008 С?
Если приобретать обычную модель в одном из российских магазинов, придется выложить более 20000 р. Осциллограф Hantek 1008C на китайском рынке будет стоить не более 5000 р. Это цена с доставкой и полной комплектацией.
Разница в стоимости очень большая. Но, покупая прибор в Китае, следует максимально внимательно отнестись к выбору продавца. Вторым важным моментом при приобретении осциллографа является курьерская доставка. Если продавец решит сэкономить на упаковке и доставке, то в целости и сохранности получить свой осциллограф вряд ли получится.
Гарантией того, что осциллограф приедет к адресату быстро и без повреждений, будет заказ модели Хантек 1008С в российских магазинах. Но в данном случае придется переплатить. Некоторые перекупщики устанавливают цену вдвое выше заводской.
При желании можно купить осциллограф у официального дистрибьютора в России. Это будет несколько дороже, но за потраченные деньги покупатель получит не только качественный и полностью рабочий товар, но и гарантию на 3 года, возможность вернуть товар на протяжении четырнадцати дней, а также полную консультацию у представителей компании.
Официальный дистрибьютор занимается и негарантийным ремонтом подобного оборудования. Но эта услуга будет платной.
В целом, если принимать во внимание отзывы пользователей, которые уже успели приобрести и протестировать осциллограф Hantek 1008C, можно сделать выводы, что это действительно хороший аппарат за свои деньги, отличная портативная модель на разные случаи жизни.
