Ходовая часть автомобиля хундай ix 35
Окончательный ремонт задней подвески IX35
Вот сижу и думаю, ведь про мелочи руки даже не поднимаются писать, такие как замена масла, расход бензина, замена лампочек и т.д., так что держите вот эту запись.
Ну не побоюсь этого слова, но вчера наконец то закончил ремонт задней подвески. До поездки на юг сделал Ремонт задней подвески IX35, замена сайлентблоков продольных тяг, поперечных рычагов
Ну а недавно взялся за замену нижних сйлентблоков, а так же амортизаторов и пружин)
Ну все по порядку выбор пал на:
55310

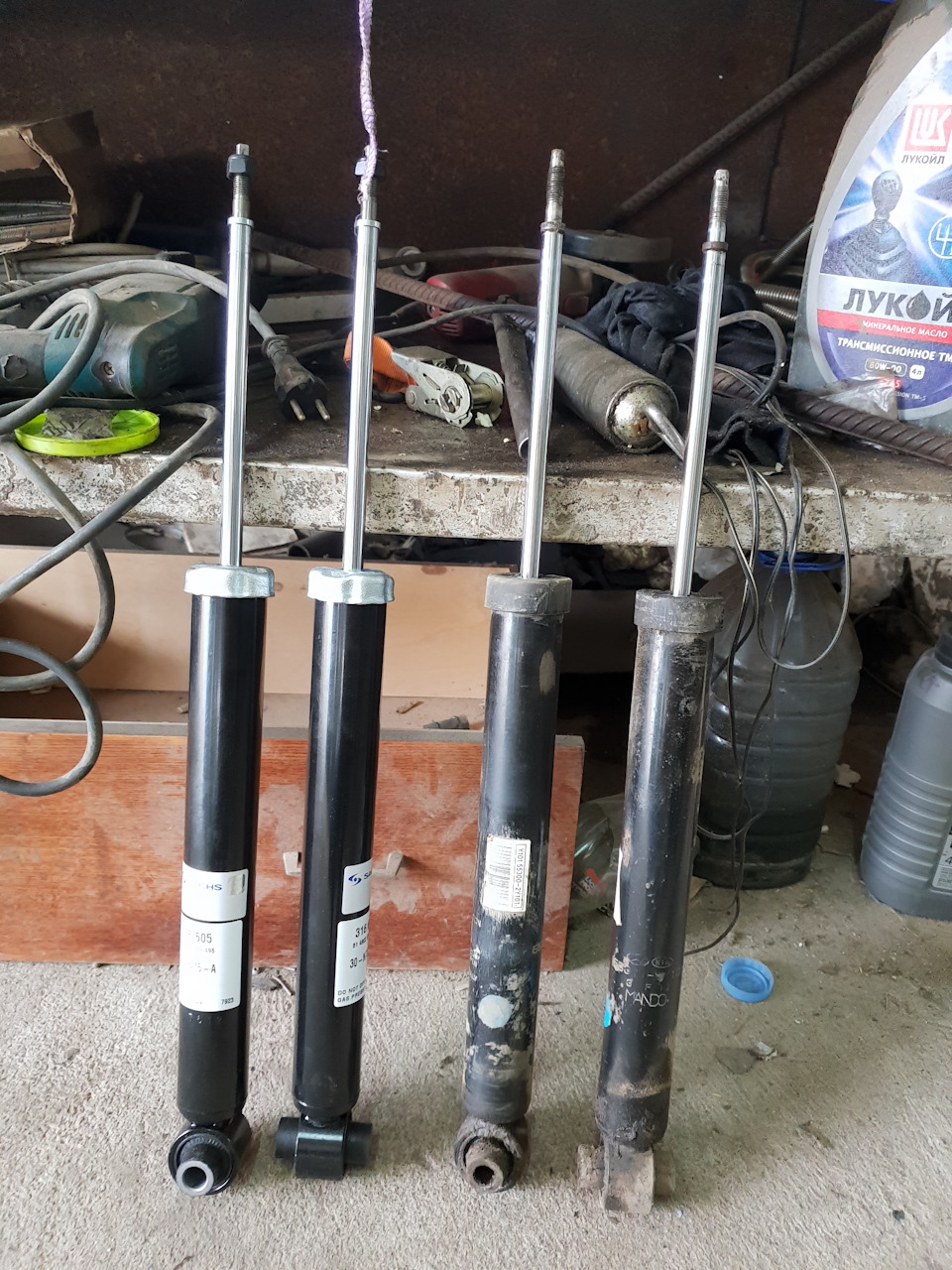

Амортизатор SACHS
Арт.: 316605 2600 р. шт.
55350S

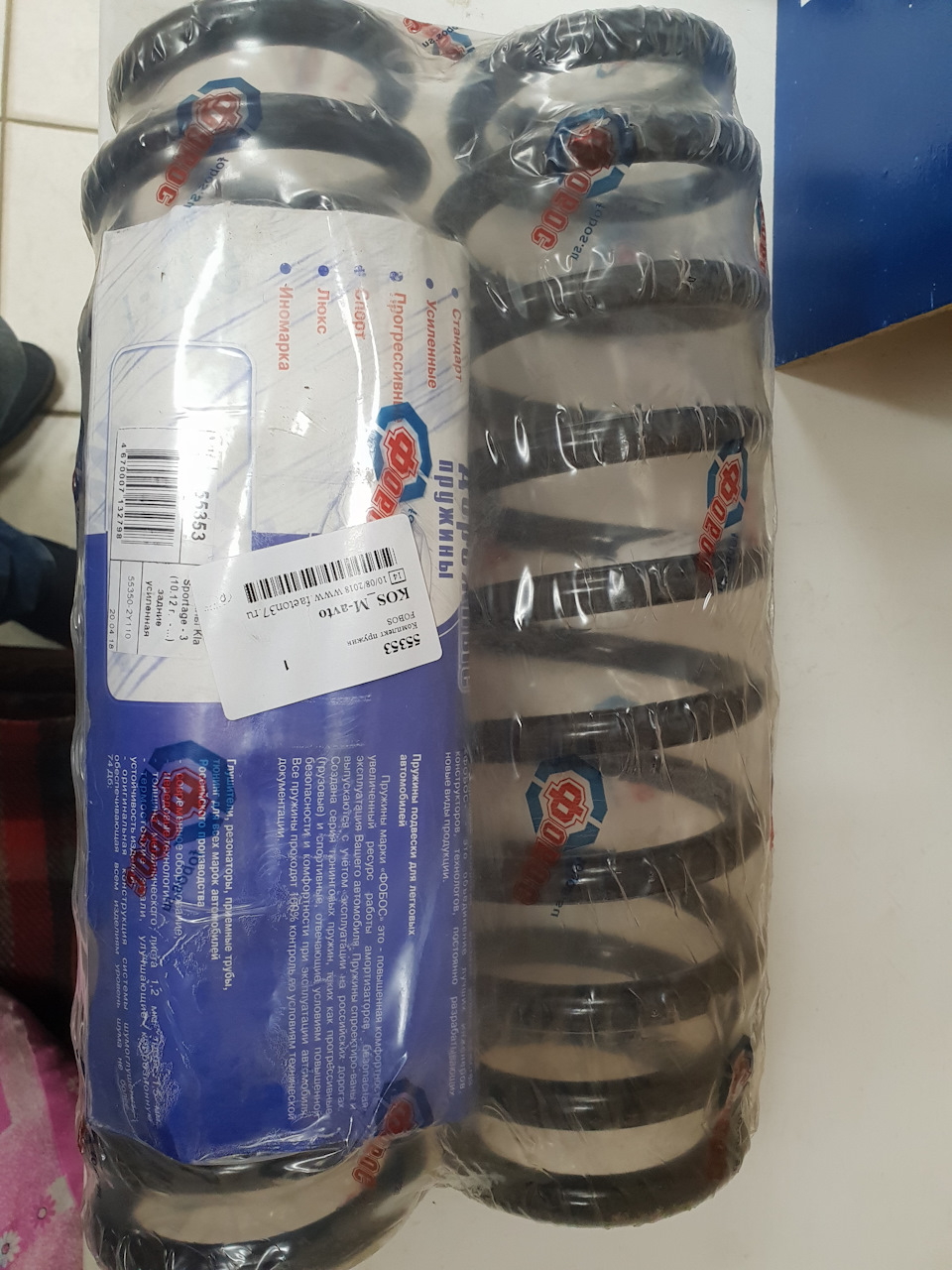

Пружины ФОБОС
Арт.: 55353 2700 к-кт;
55215А

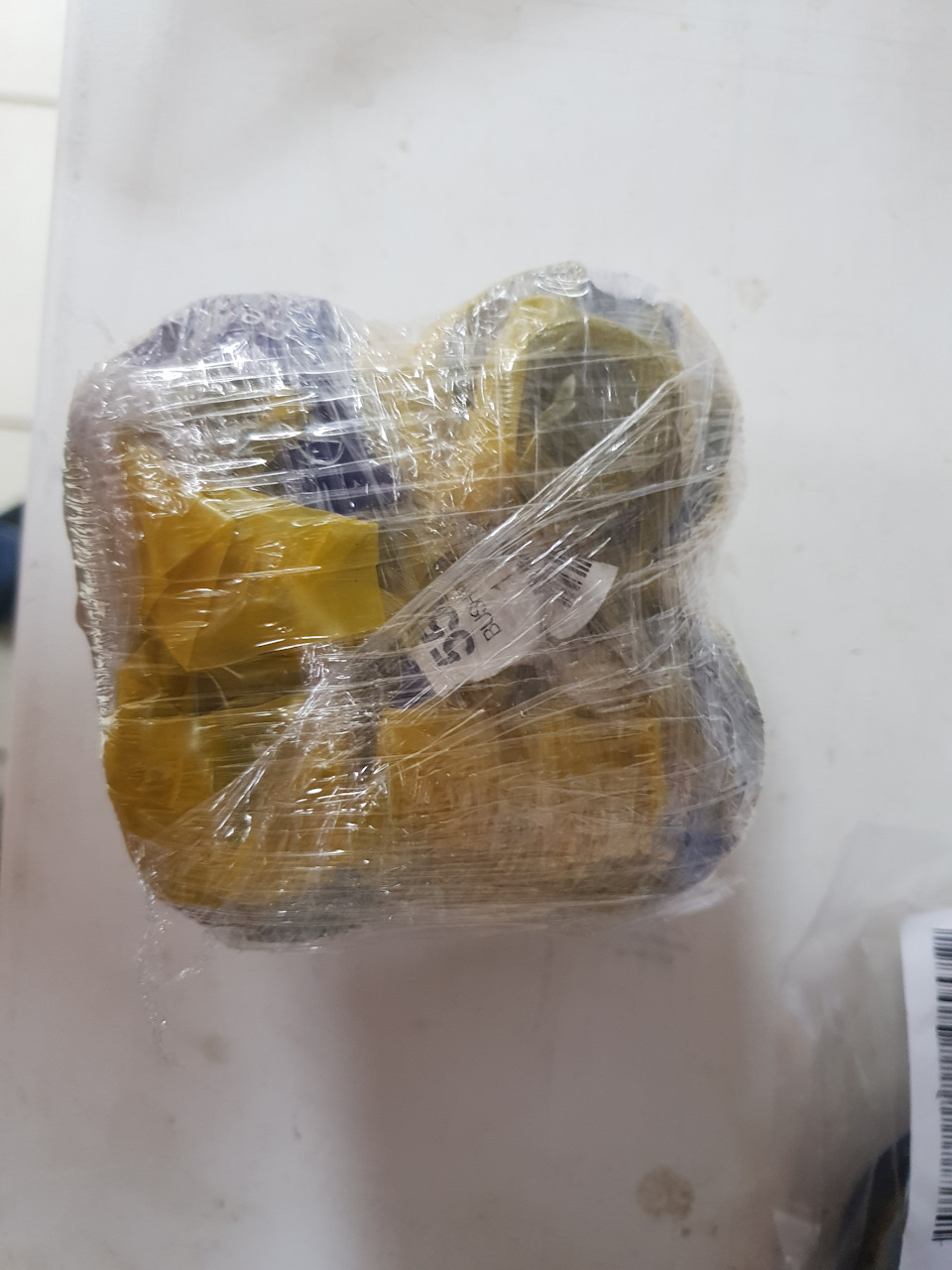

Сайлентблок заднего подпружинного рычага внутренний
Арт.: HYUNDAI/KIA 55215-2S200 2 шт.
Так же пришлось заказать:
54640
Болт развальный подпружинного заднего рычага
Арт.: HYUNDAI/KIA 55260-3K100 2 шт.
55448
Болт рычага задней подвески
Арт.: HYUNDAI/KIA 55447-2G000 2 шт.
Разбиралось все при помощи УШМ и мата))

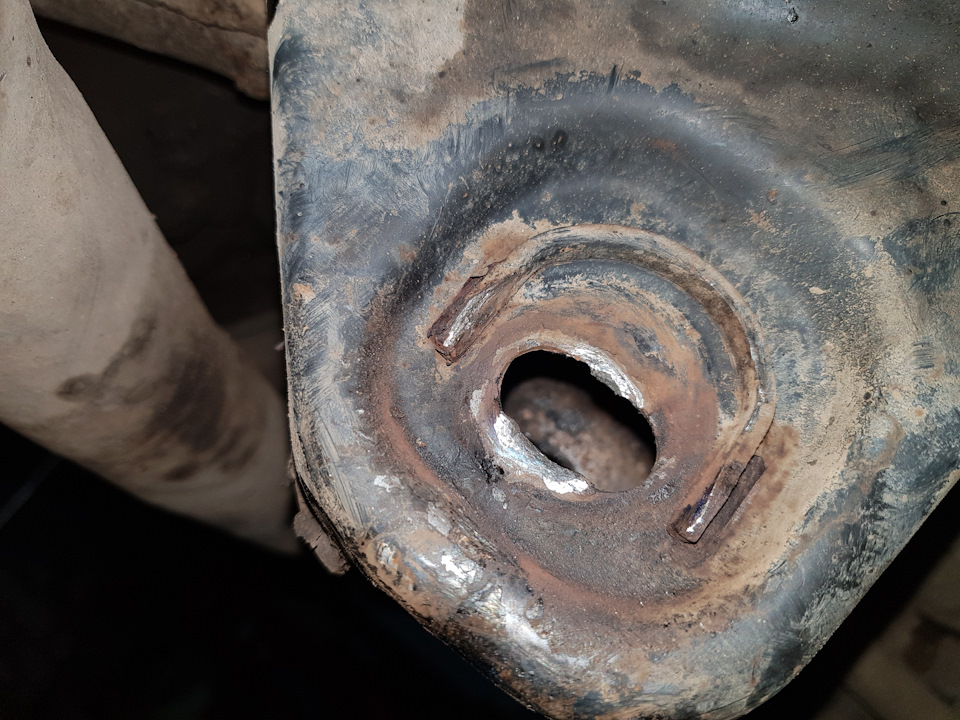

Правую сторону пришлось выжигать и бить по болту, болт вышел вместе с внутренней обоймой сделав вот такое отверстие

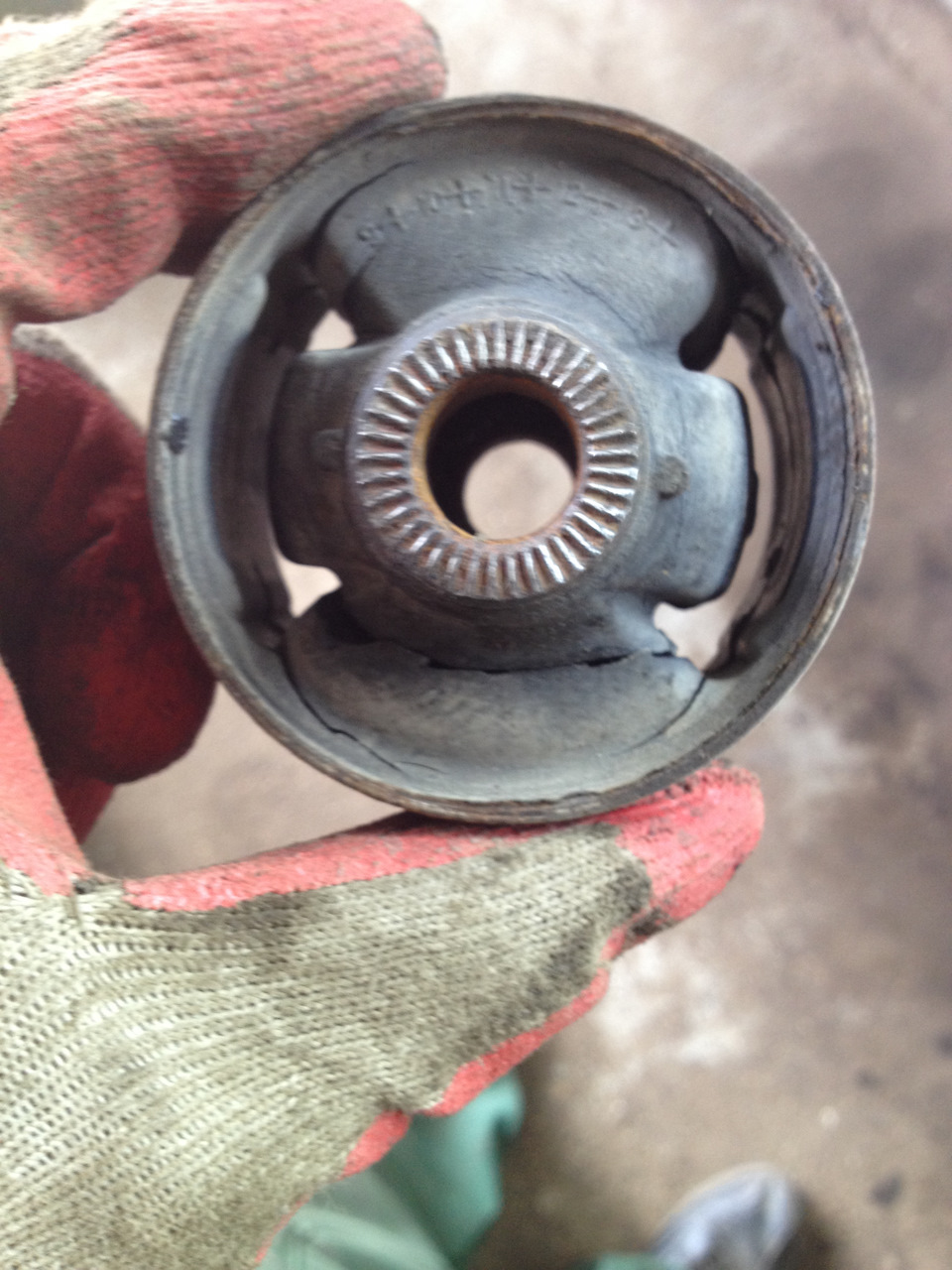

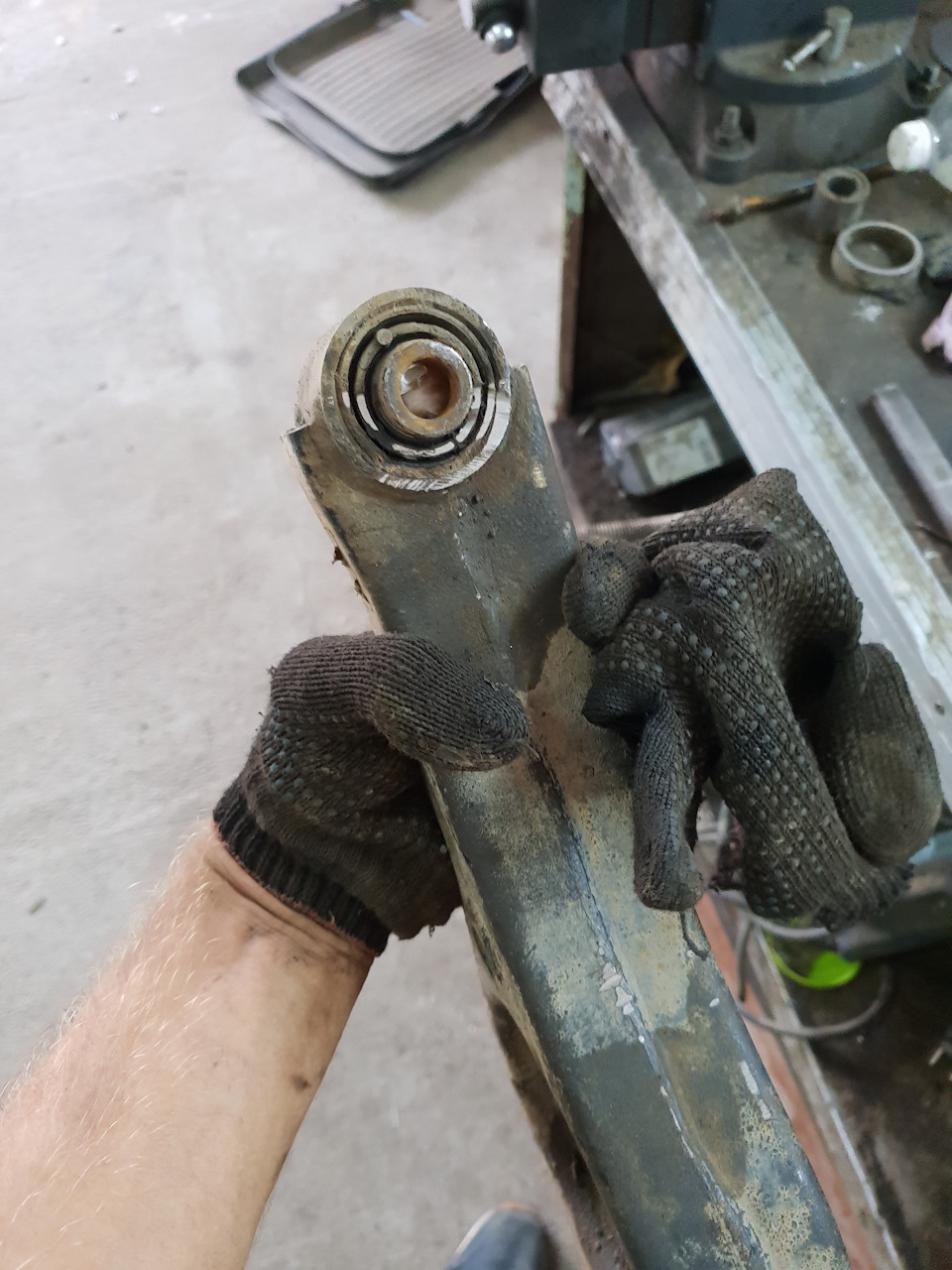

Вот пример того как приходится вытаскивать рычаги на пробеге 200 тыс. км.
Много фото делать не стал, так как руки постоянно были чем то заняты.

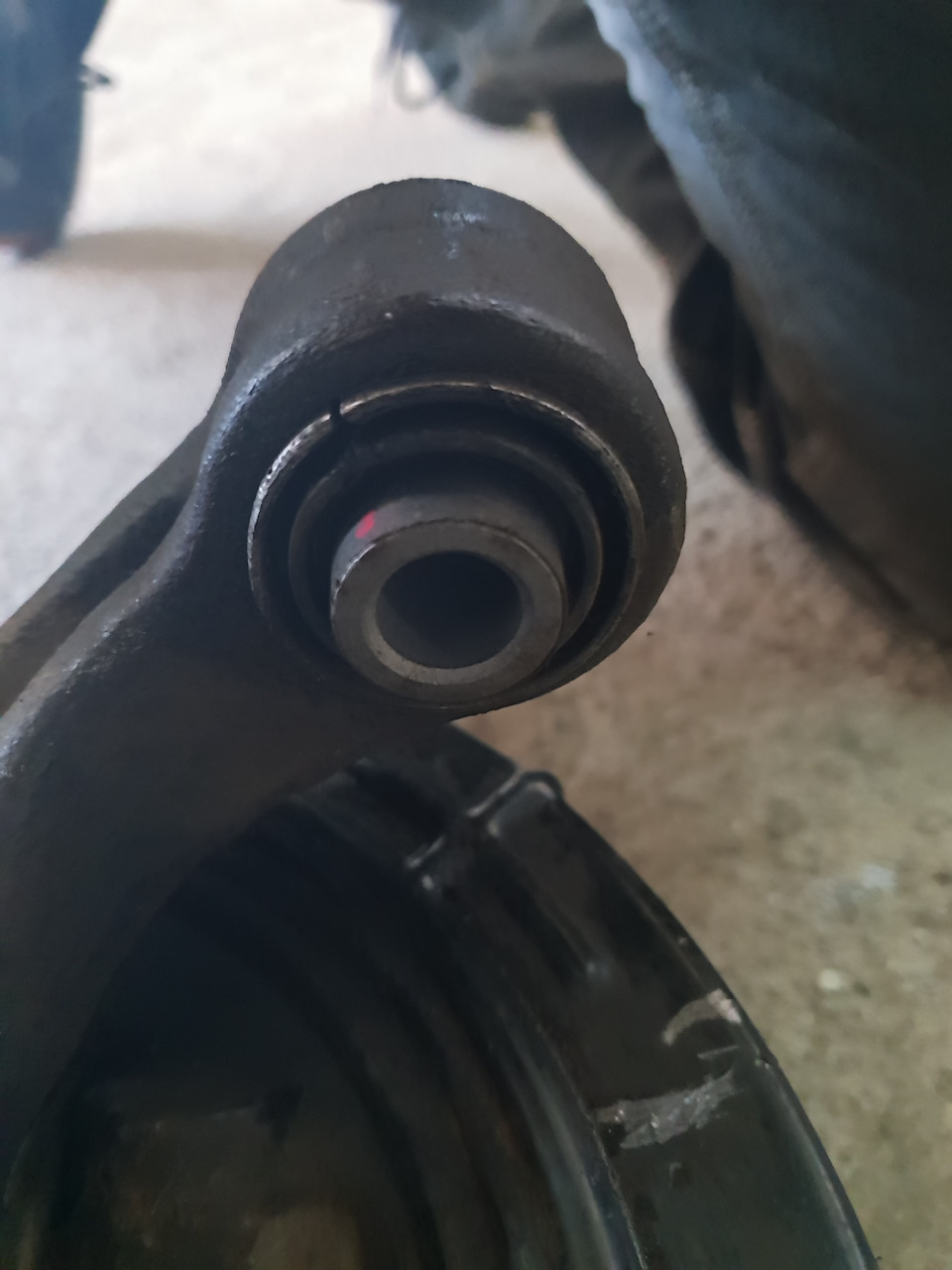

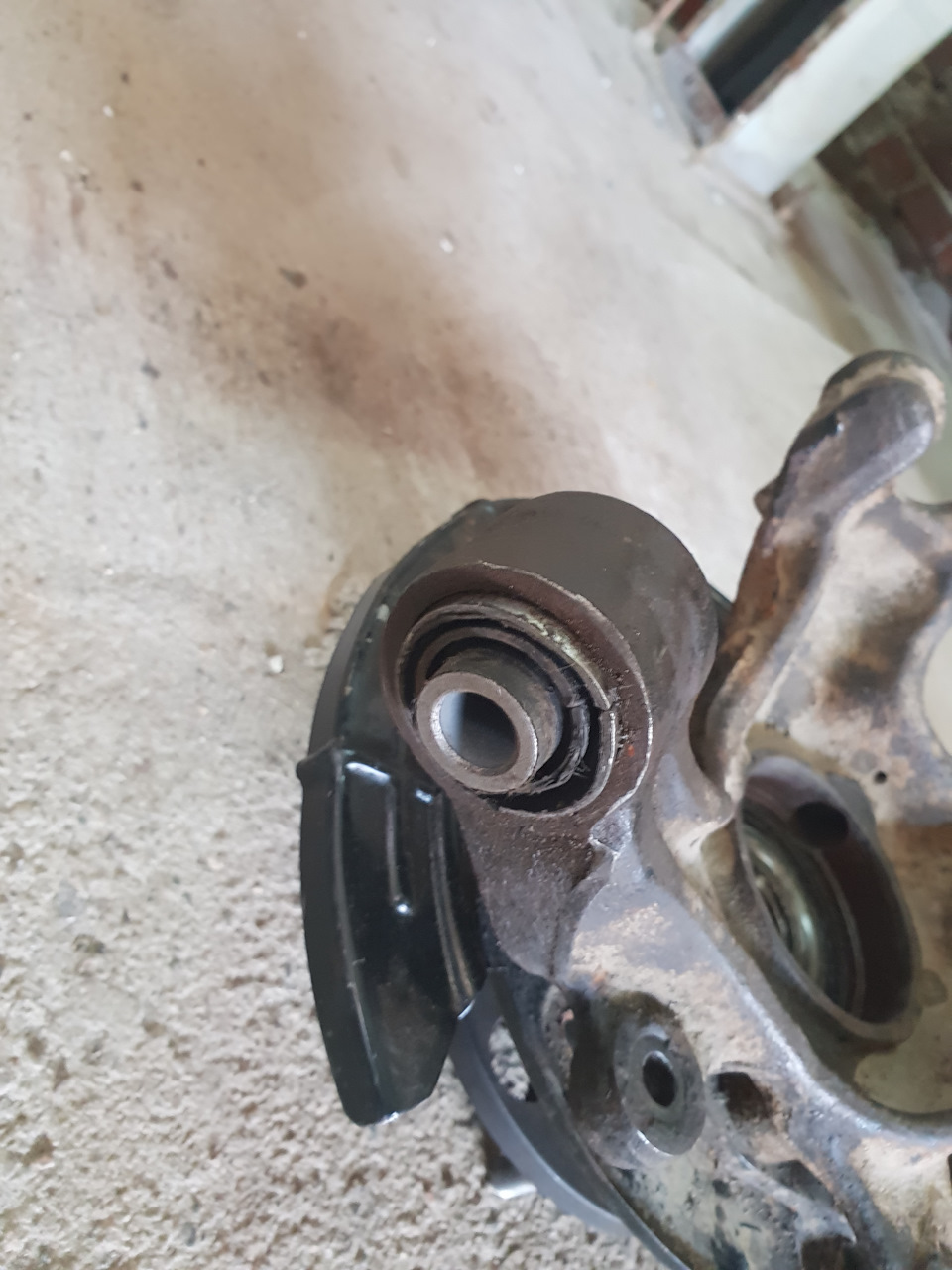

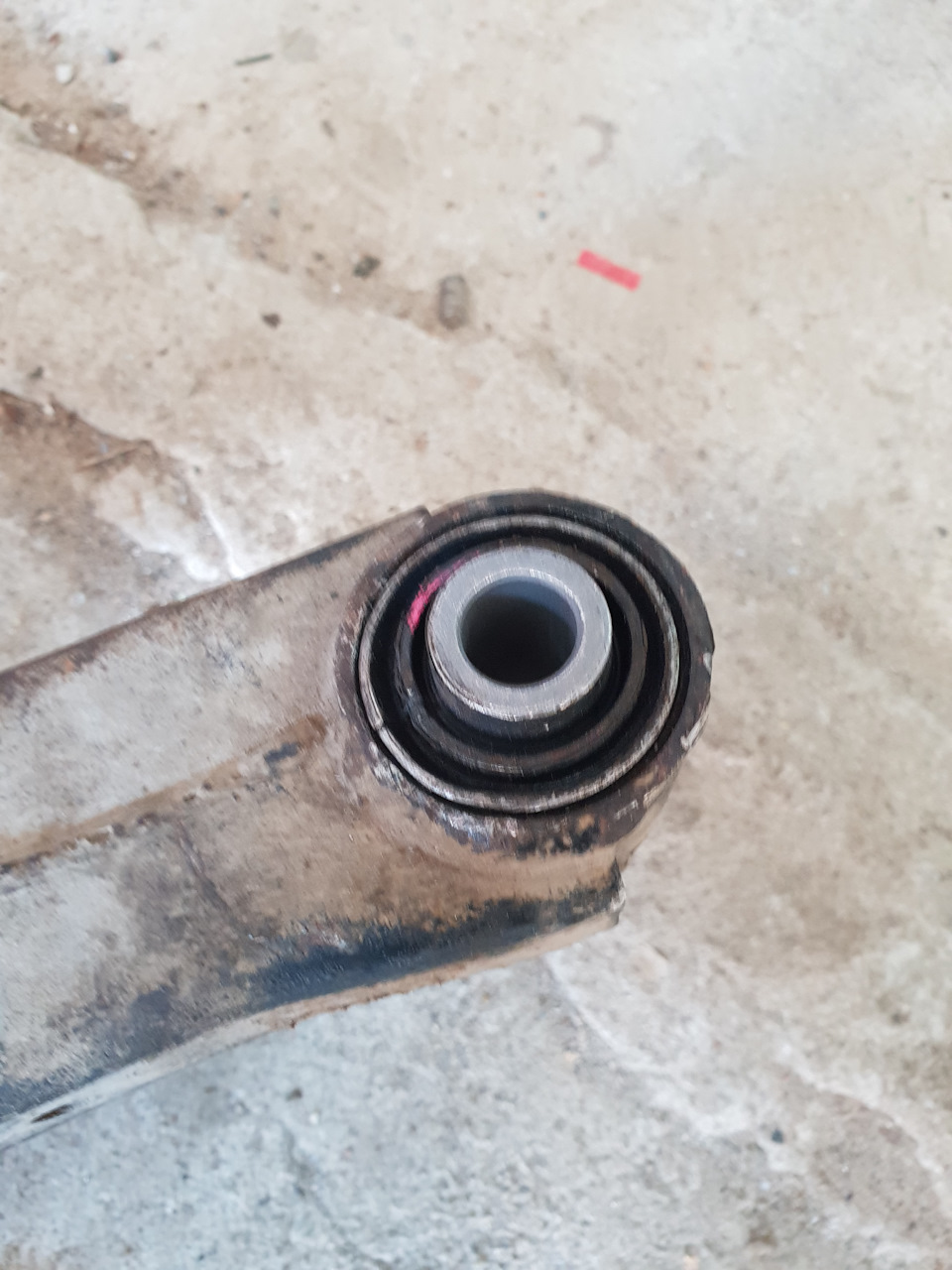

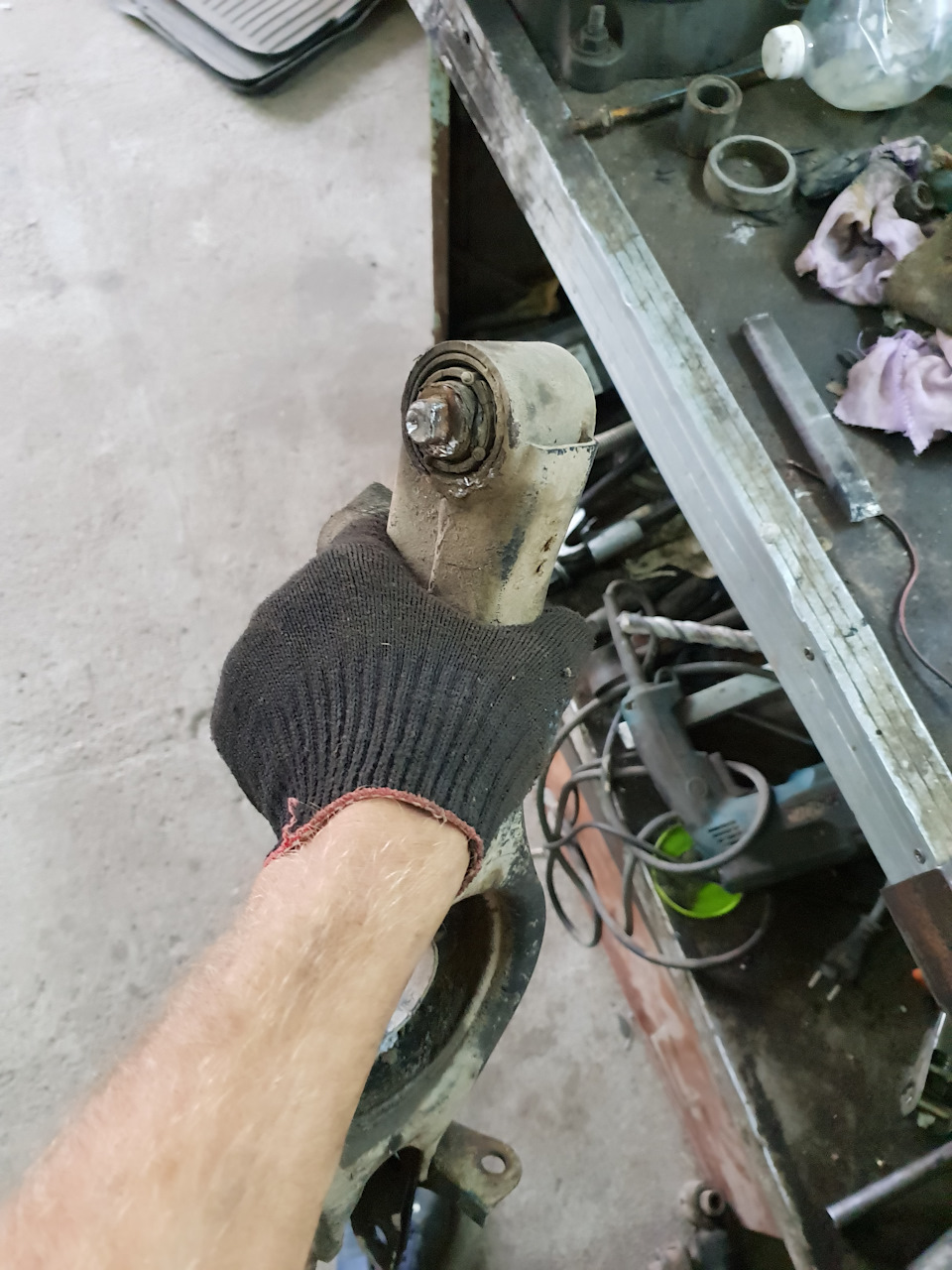

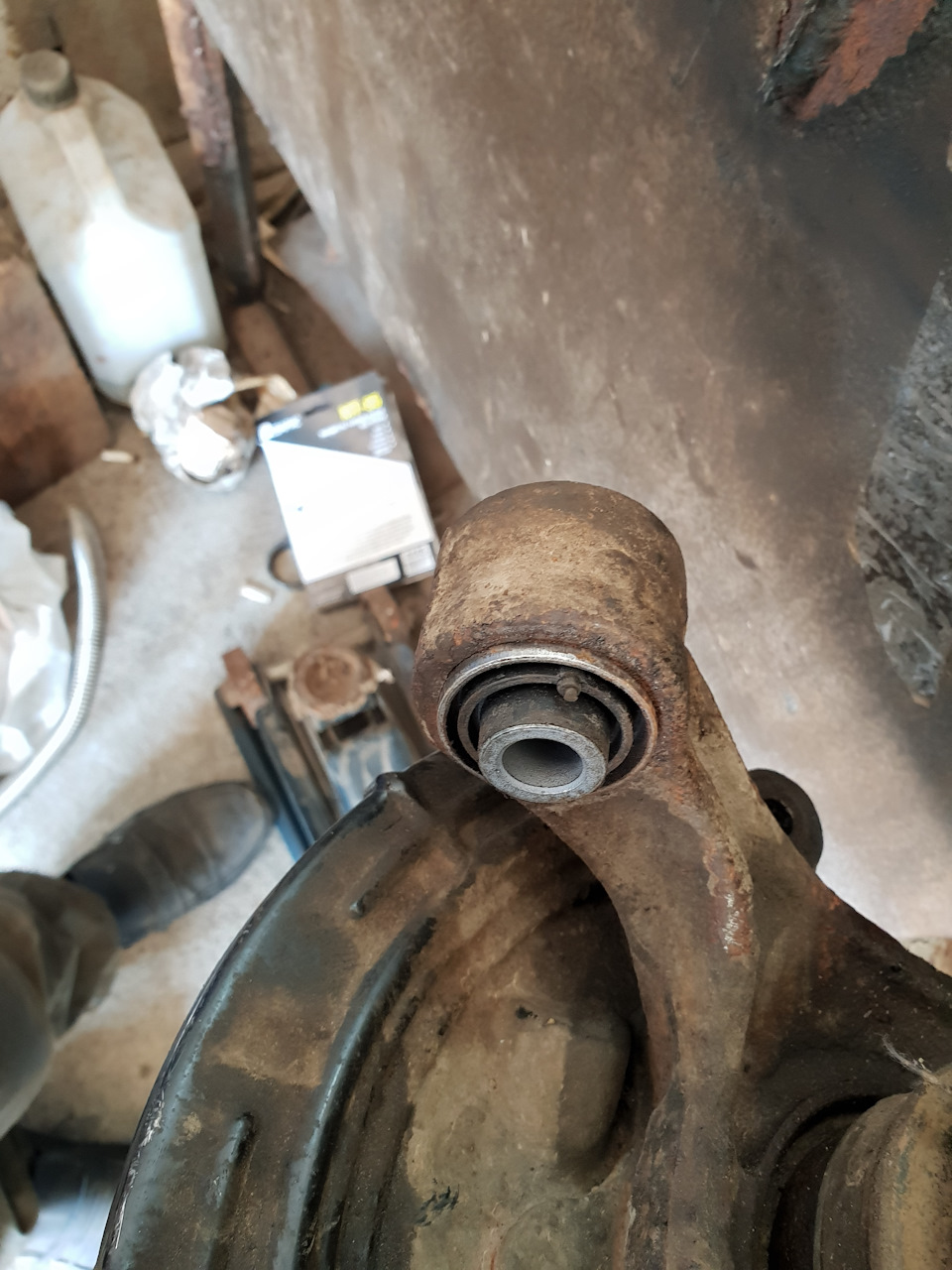

Вот фото запрессованных сайлентблоков:
Итог замены: Пробои на высокой скорости пропали и стуки на мелких ямках исчезли, авто приподнялось.
Переборка передней подвеске 2WD.
Всем доброго времени суток! Настало тепло и я наконец то добрался до передней подвески. Запчасти начал закупать еще зимой. Но все равно забыл купить одну запчасть. Пришлось ставить старую. Менял все сам во дворе на асфальте. (на сервис не было денег). Если честно, в один момент ремонт был очень опасен для жизни. В конце расскажу почему. Начал менять все из за того, что машина при резком старте начинала прыгать, а при торможение клевать носом. Так же порвались вертикальные сайленблоки и колесо начинало ходить ходуном при торможение + правый амортизатор был убит. Из за не удачного попадания колесом в яму. Где еще сломал и подкрылок (…). Но это другая история.

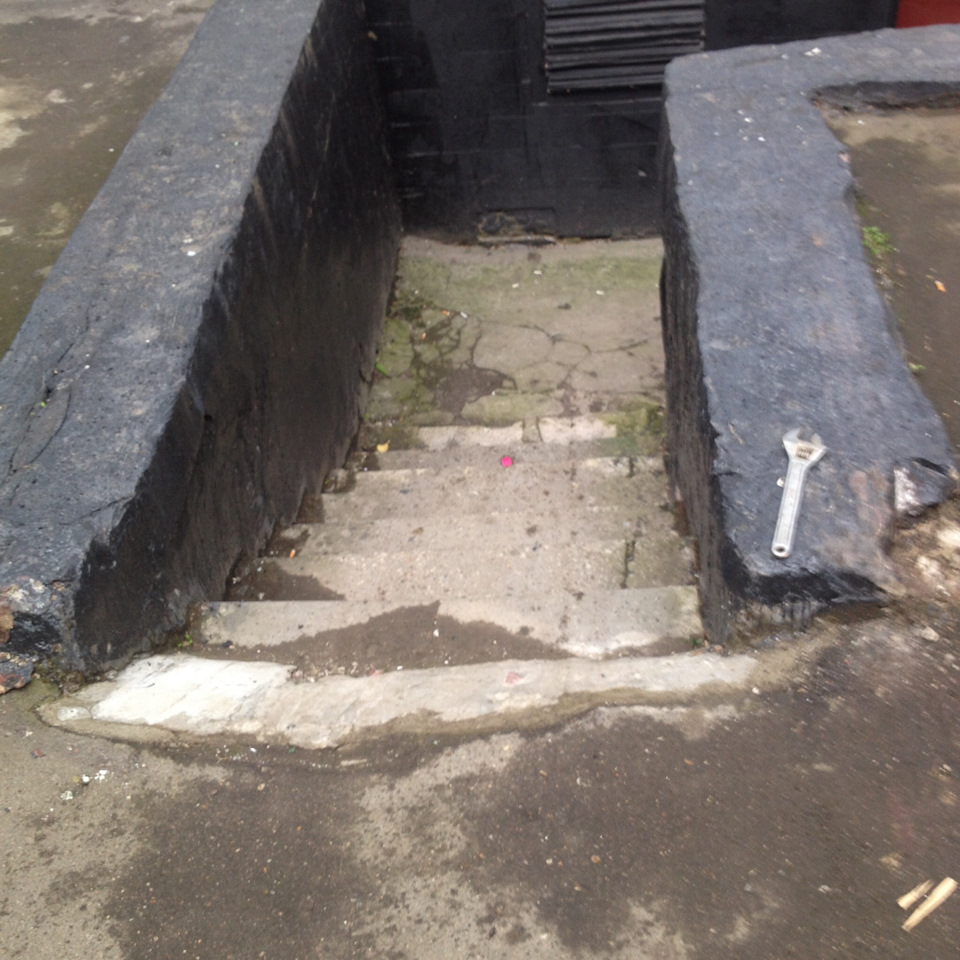

Прежде чем начать ремонт, надо было сдернуть пару болтов. А именно на рулевых тягах. На земле сделать этого не смог и пришлось искать место типо ямы. И я его нашел.
Так же сдернул все болты которые надо было и поехал к себе на площадку, дальше все разбирать.

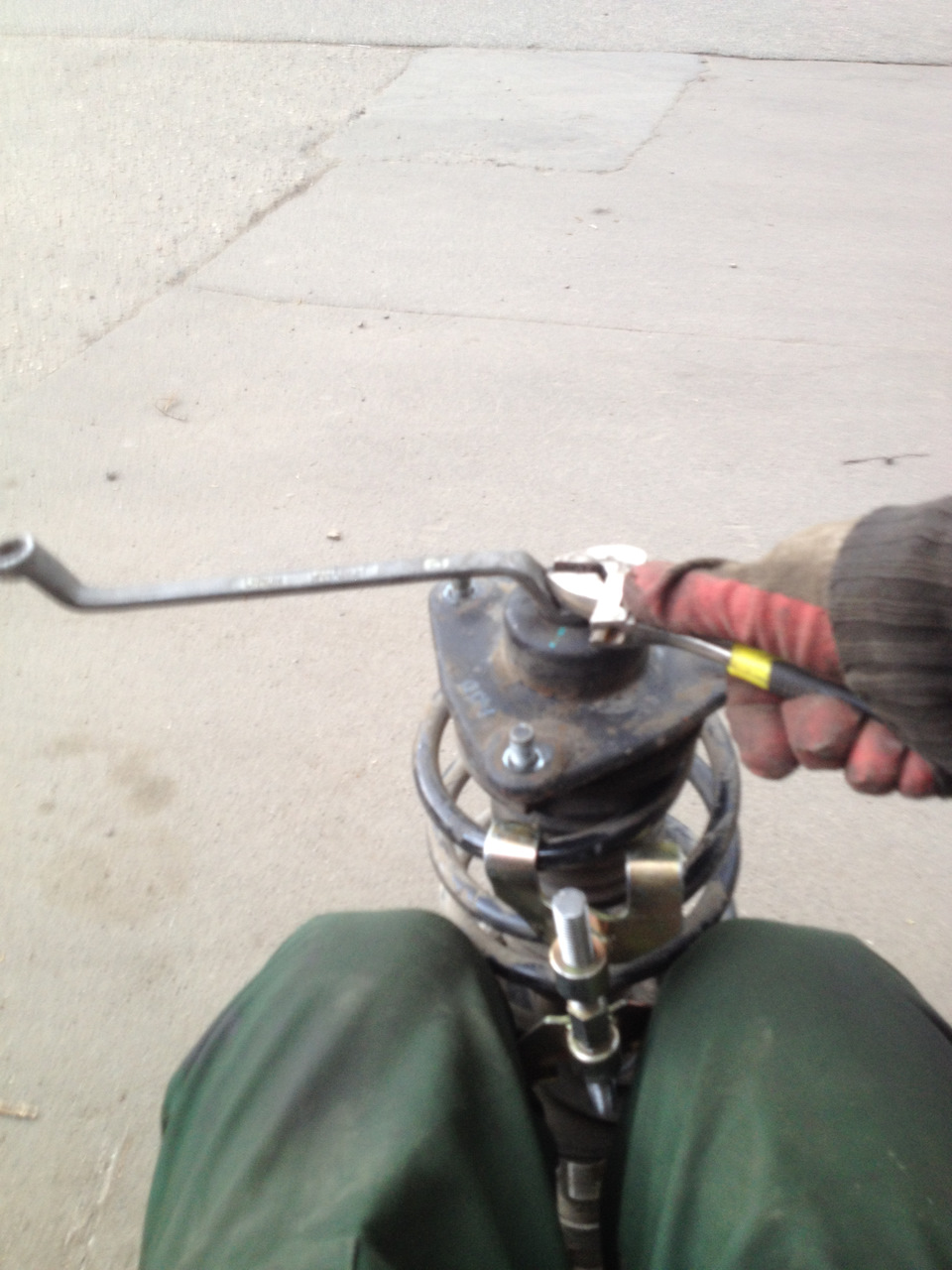

Сначала снял стойку полностью и разобрал ее. Надо было снять с нее две запчасти.

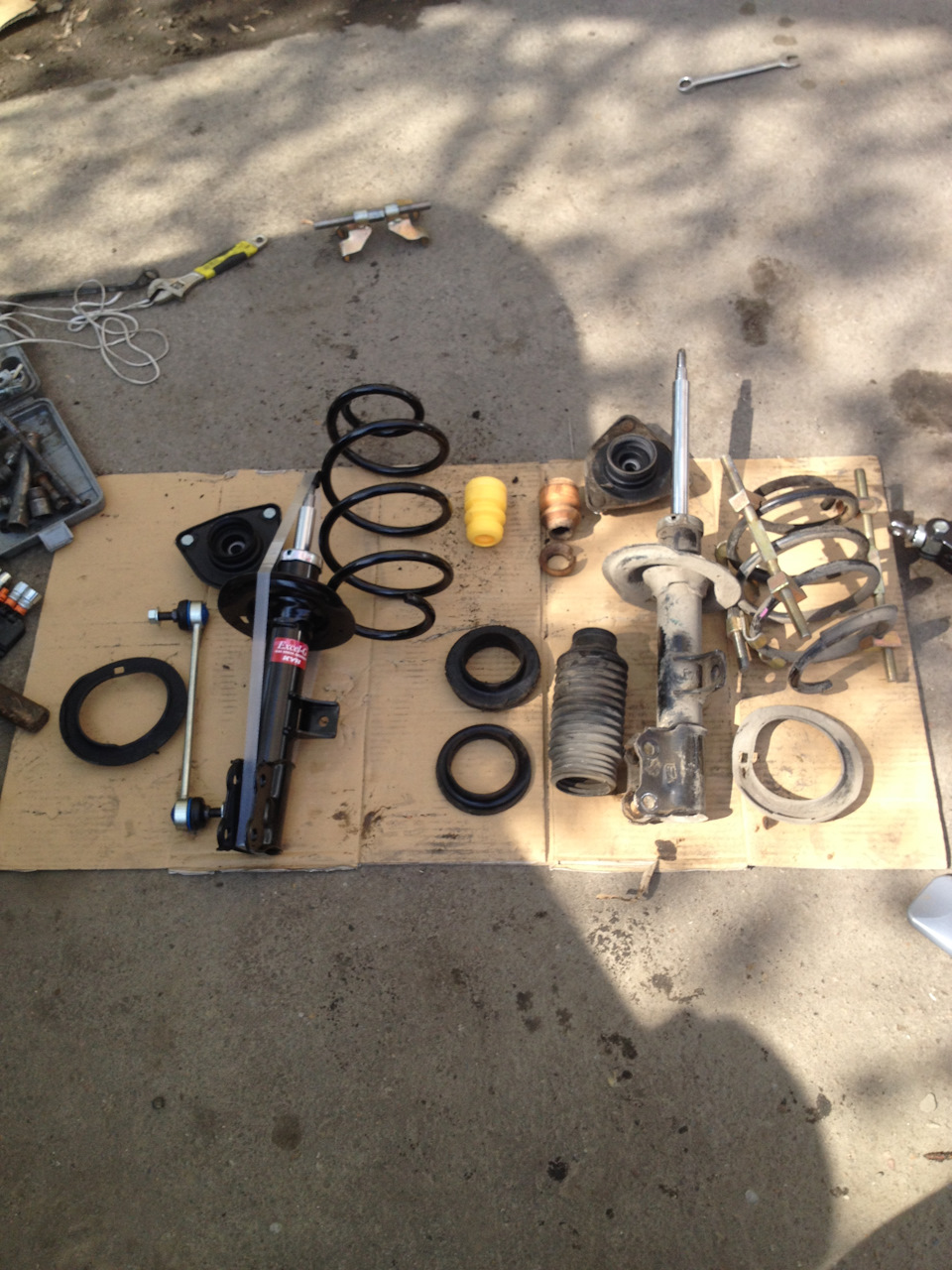

Новые запчасти:
Амортизатор KYB — 334977 (п), 334978 (л)
Пружины KYB — RA3463
Опора амортизатора — 546102Т000

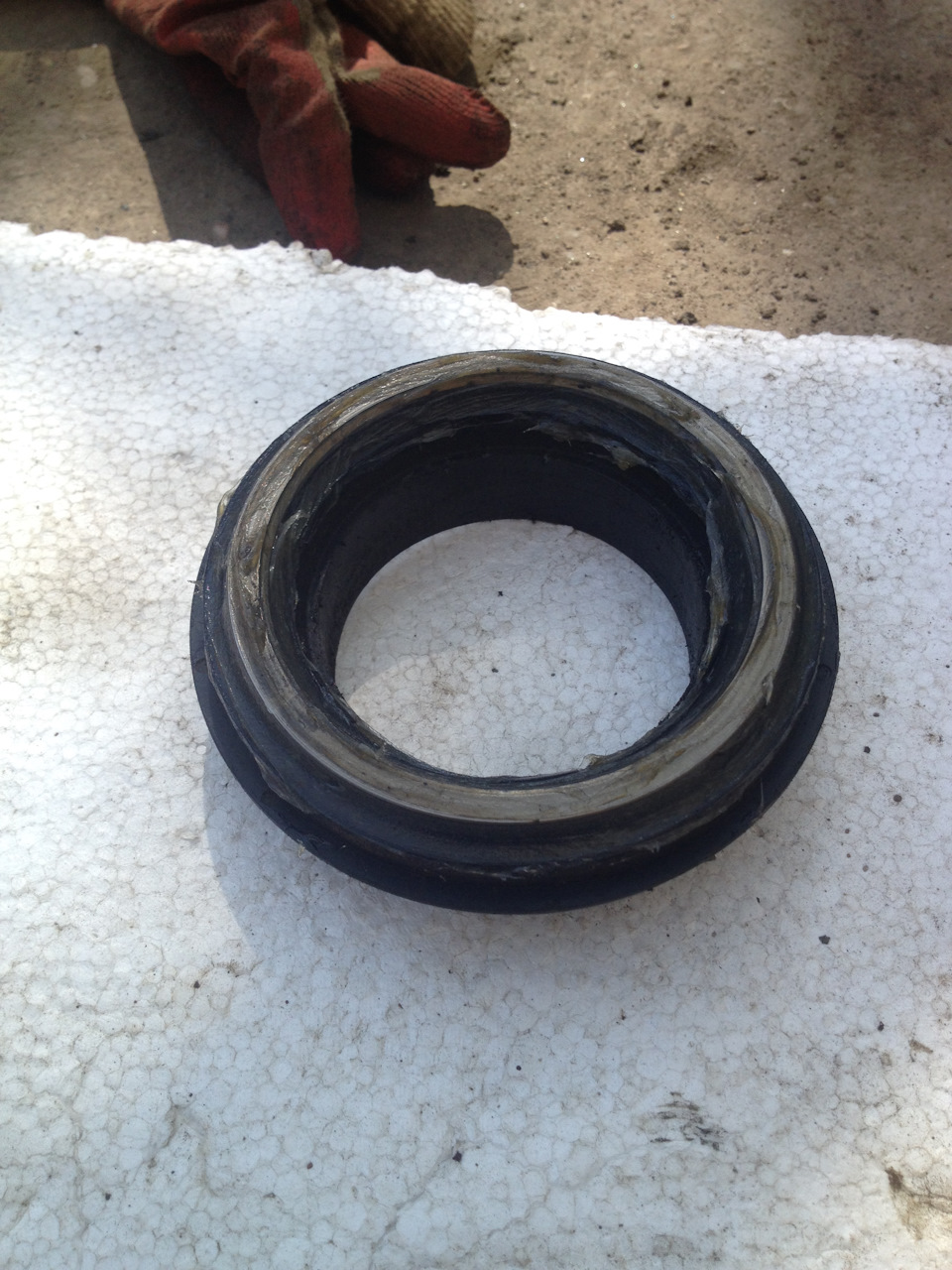

Подшипник шариковый — 546123R000 ( у меня старый, забыл купить).
Прокладка верхняя передней пружины — 546232P000 ( у меня старая)
Прокладка нижняя передней пружины — 546332M000
Отбойник — XYD001
Пыльник переднего амортизатора — 546252T000 ( у меня старый).
Стойка стабилизатора — 37160600041HD
Обратно стойку собирать было сложнее.

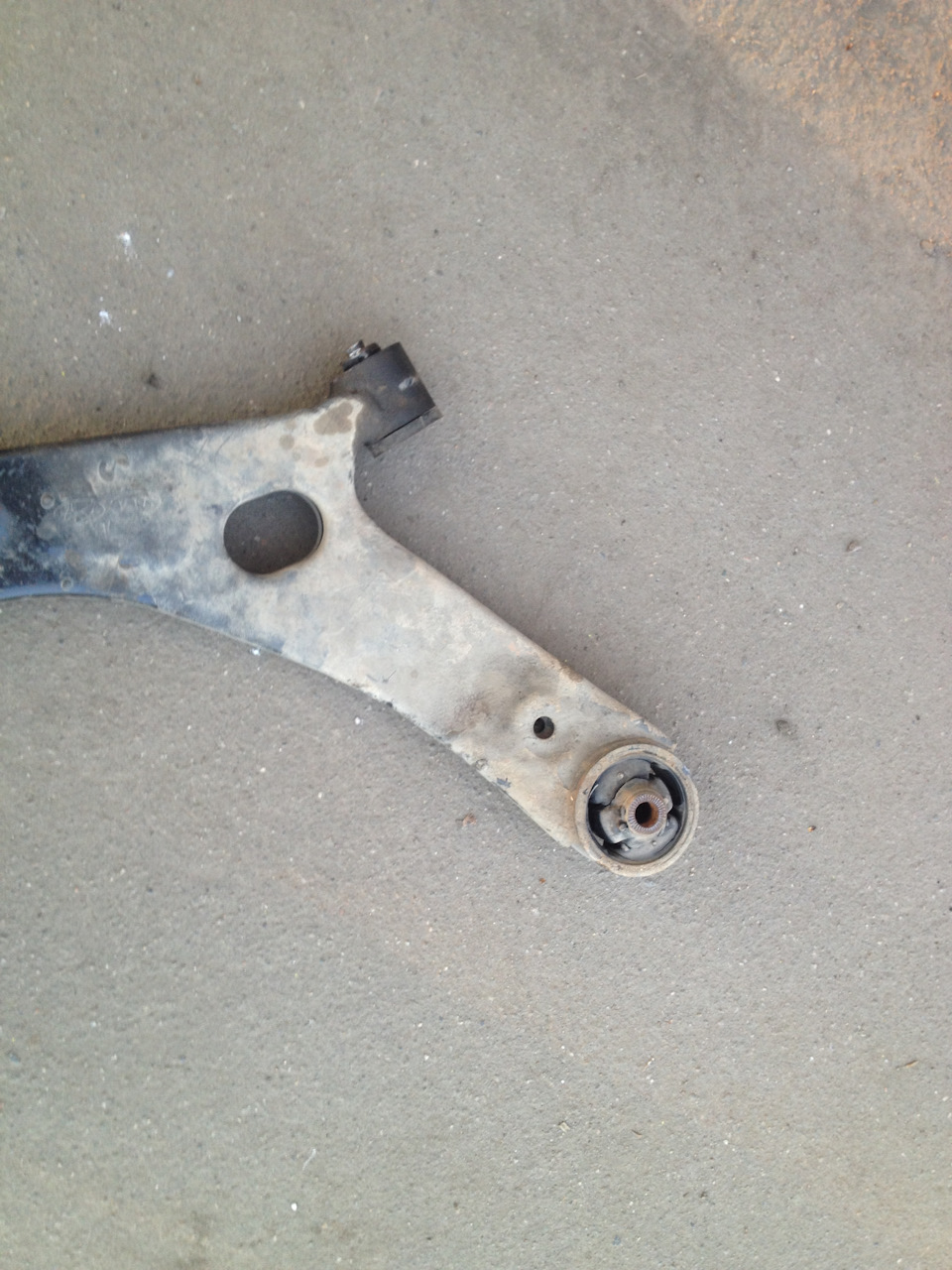

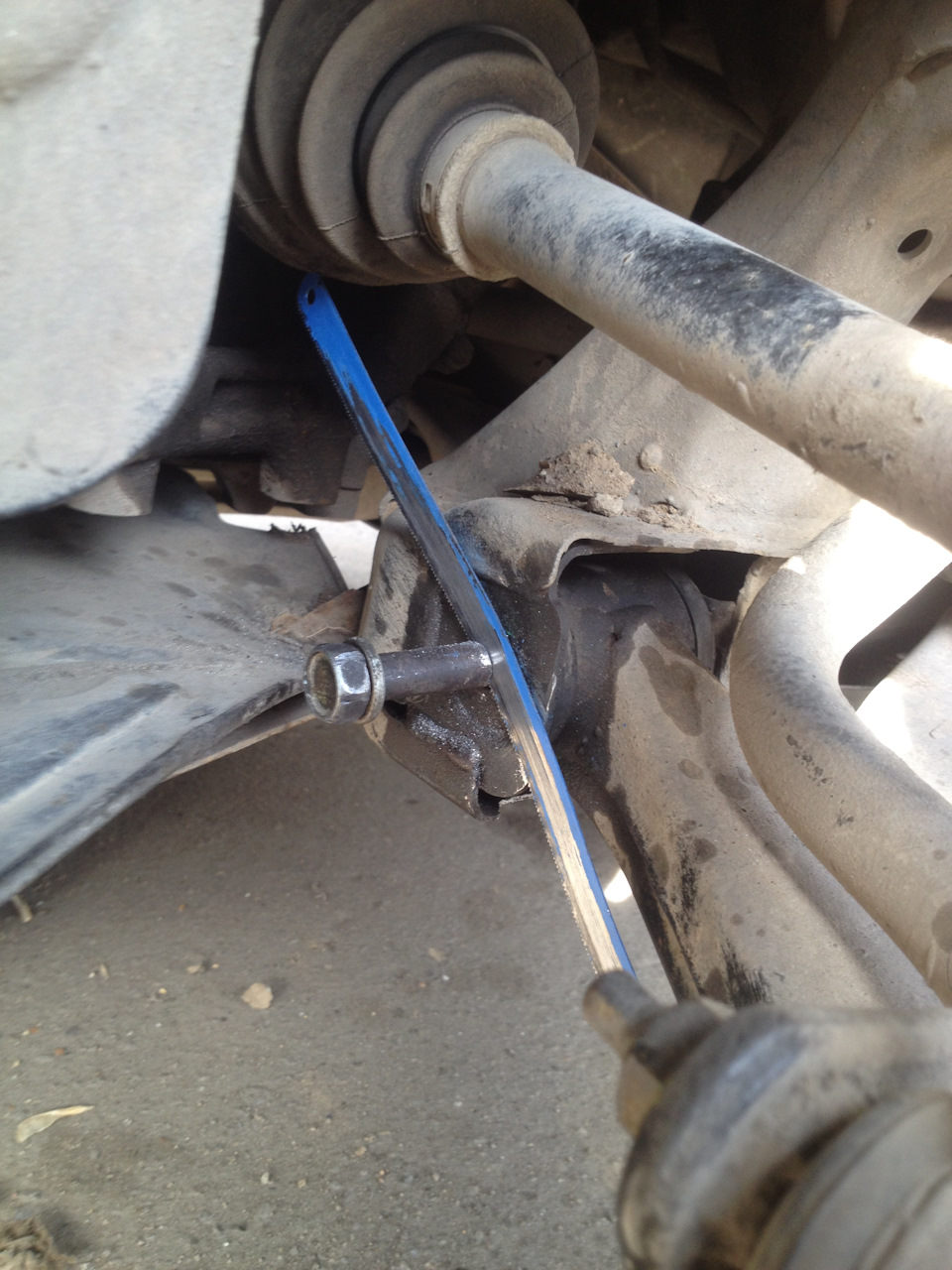

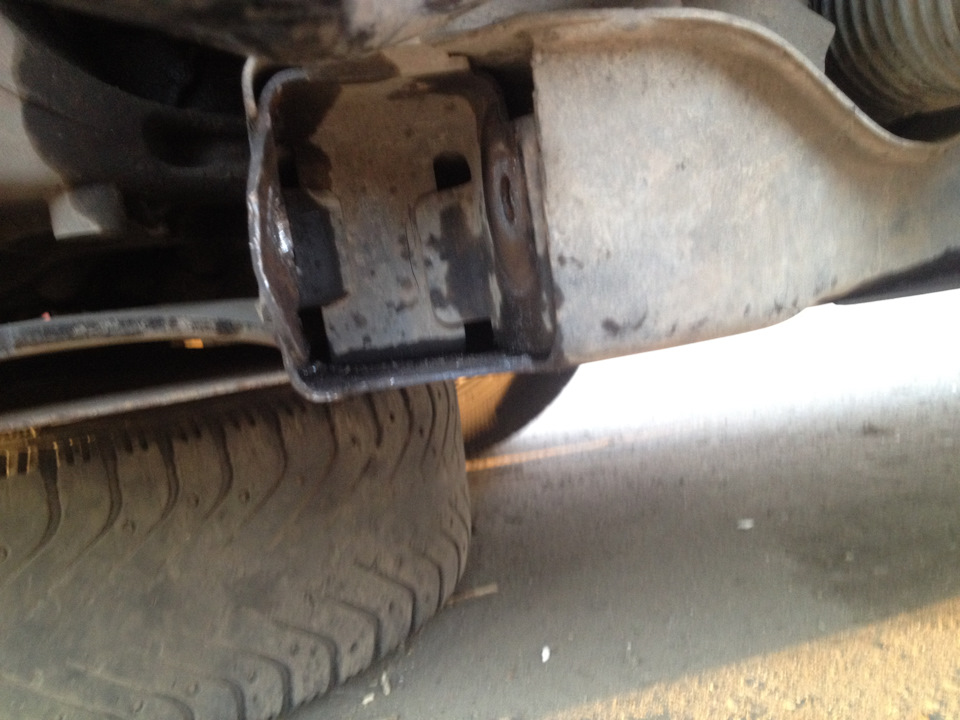

Дальше было Веселее! А именно надо было снять передний рычаг. Вот тут начались танцы с бубнами. Вертикальный блок который держит вертикальный сайлентблок, выкрутился быстро ключами на 19. А вот горизонтальный начал выпендриваться на середине пути.
Мучился с этим рычагом примерно часа два и я его победил.
Со второй стороны такая же история была.
Сняв два рычага, оставив ТОХУ на трех ногах, взял эти рычаги и пошел в автосервис пешком который находится в двух км., переприсовывать сайлентблоки. Отдал за эту процедуру 2000р.(каждый по 500р).

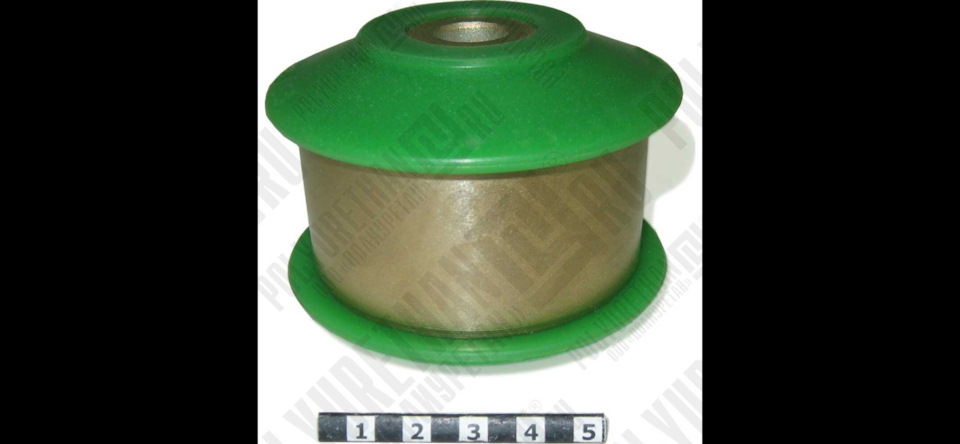

Сайлентблоки ставил полуэритан: Вертикальный — 16-16-135 и Горизонтальный — 2806045.
Принес все обратно и начал собирать. По дороге обратно зашел в магазин автозапчасти и купил два болта на горизонтальные сайлентблоки, которые я срезал. Собирать было быстрей и все болты и все что закручивается смазывал литолом, что бы в следующий раз не было такой ерунды.
Ремонт передней подвески IX35, замена пружин и амортизаторов…
Наконец-то избавился от грохота спереди…
Давно хотел заняться данным вопросом, но не было времени. Изучив огромное количество опыта коллег на Drive2, остановился на следующем варианте, тем более, что много планов на лето с не малыми пробегами.
Из всего изученного на данном сайте остановился на варианте Arabian-horse, достаточно грамотно и доходчиво всё описано у него на странице Всё тут, за что теперь хочу сказать ему большое спасибо.
Заказал на автодоке :

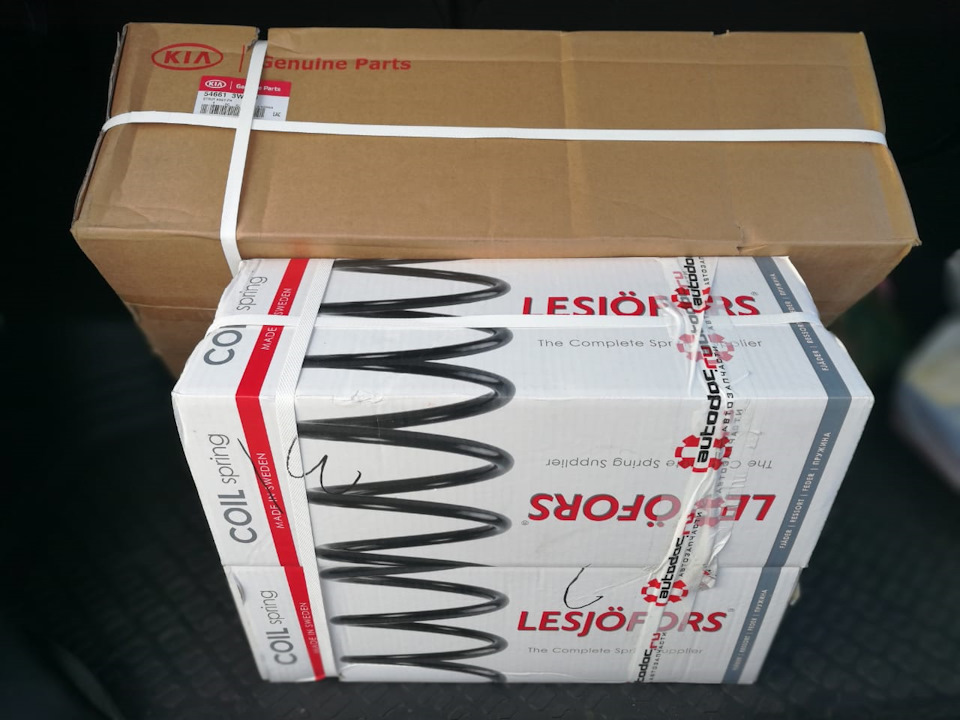

Пружины передние LESJOFORS (Швеция) от дизельной версии, — 2042*2=4084 руб. (артикул 4037263)
Амортизатор передний левый SACHS — 5376 руб. (артикул 546513W050) HYNDAY/KIA
Амортизатор передний правый SACHS — 5354 руб. (артикул 54613W050) HYNDAY/KIA
Прошу обратить внимание, что у меня бензиновая версия, но решил рискнуть и взять пружины от дизеля, сразу чуть высоковато, но не много дадут усадку и скоро будет само то, на долгое время.
Если кратко, то машину не узнать, очень положительные впечатления. Грохот пропал, передок поднялся, ощущение нового автомобиля… но это сугубо мои впечатления)))
При проведении работ на сервисе так же была произведена разборка рулевой рейки с частичным ремонтом (втулка рулевой рейки — 350 руб. (56555-2s000)), заменена рулевая тяга (поставили CTR — 780 руб.).

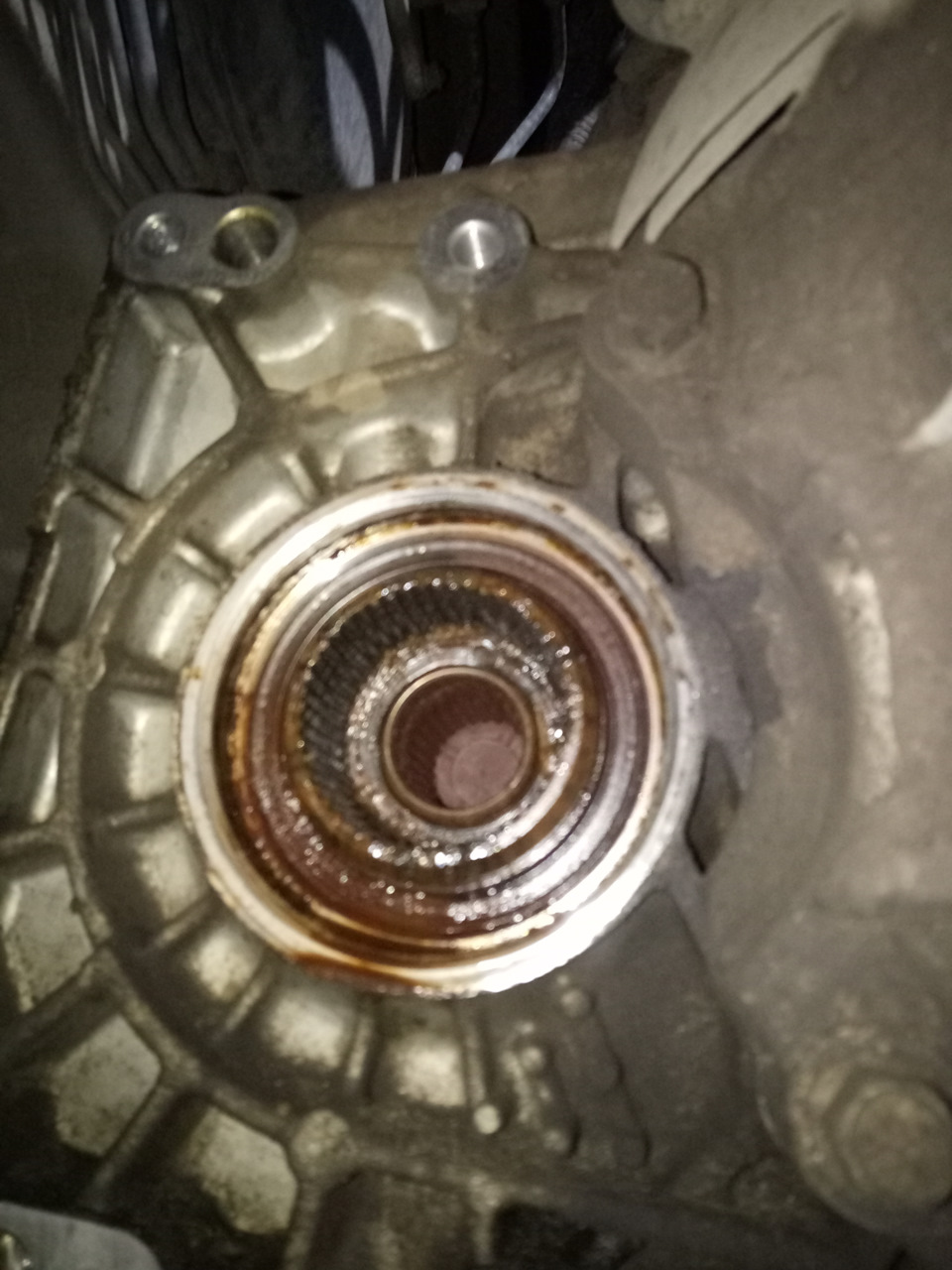

Так как лишнего времени никогда нет, то решил воспользоваться случаем и сделать профилактику полного привода, ранее мне его там же восстанавливали. После этого прошёл 1 год и три месяца и машина пробежала 35 тыс.км. Вроде как и рано, но как говориться кашу маслом не испортишь, поэтому не сомневался, лучше раньше чем позже. Теперь следующую профилактику планирую провести примерно тысяч через 40 тыс.км. пробега.
Работы обошлись:
Подрамник передней подвески с/у 1200руб.

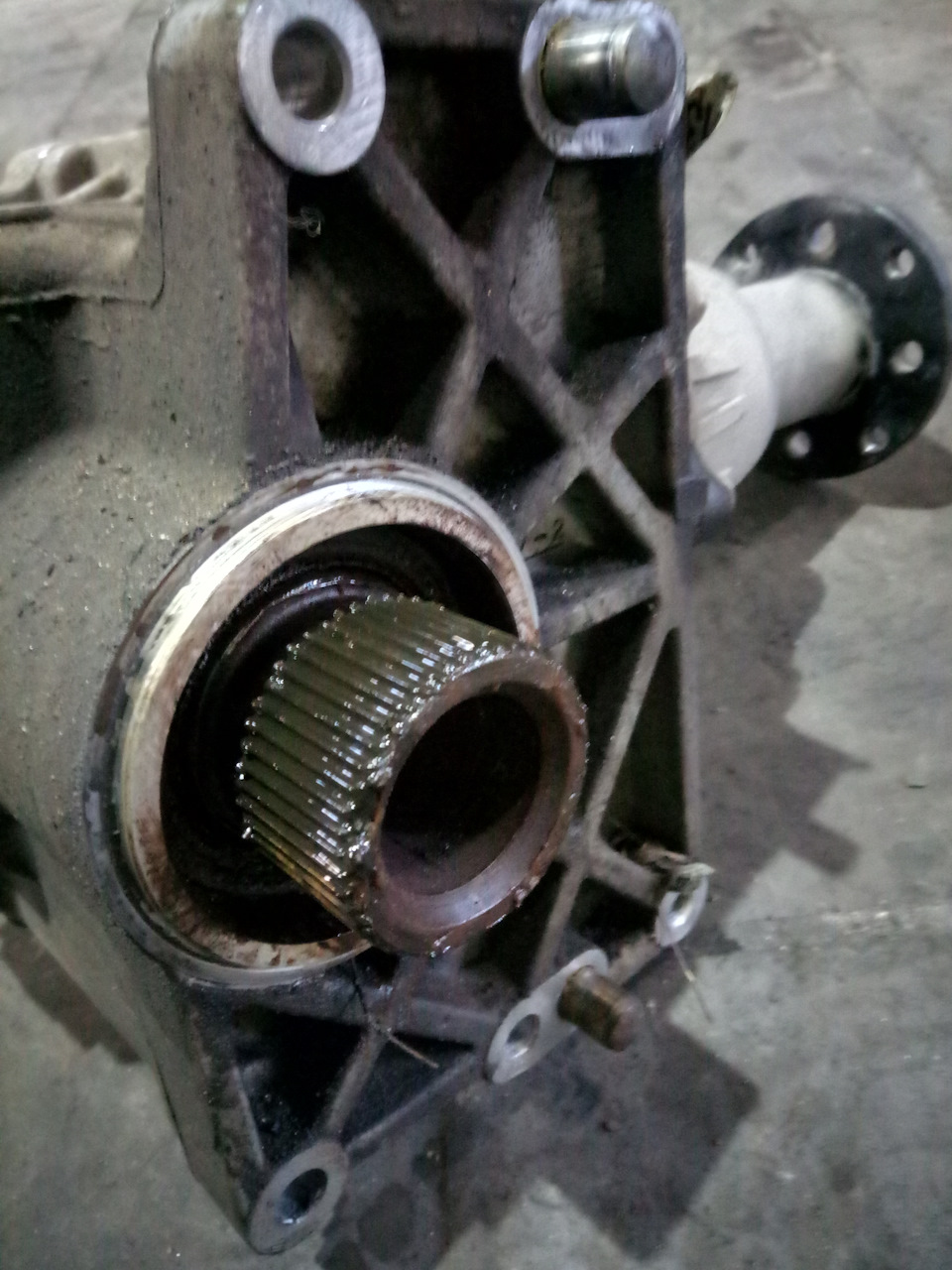

Раздаточная коробка-обслуживание шлицевого соединения 3000 руб.
Рулевая рейка, снятие установка и ремонт 2500 руб.
Замена амортизаторов и пружин, обе стороны 1600руб.
Геометрия 800 руб.
Сальник раздаточной коробки (47352 39300) 200 руб.
Итого данная затея встала в 25 244 руб.
С учётом того, что теперь к состоянию машины не придраться и получаешь колоссальное удовольствие на долгое время, вполне себе норм, опять же это безопасность всей семьи.
Про заднюю подвеску так же есть описание ремонта в бортжурнале, там поставил пружины ФОБОС артикул 55353 и амортизаторы Kayaba артикул 349187.

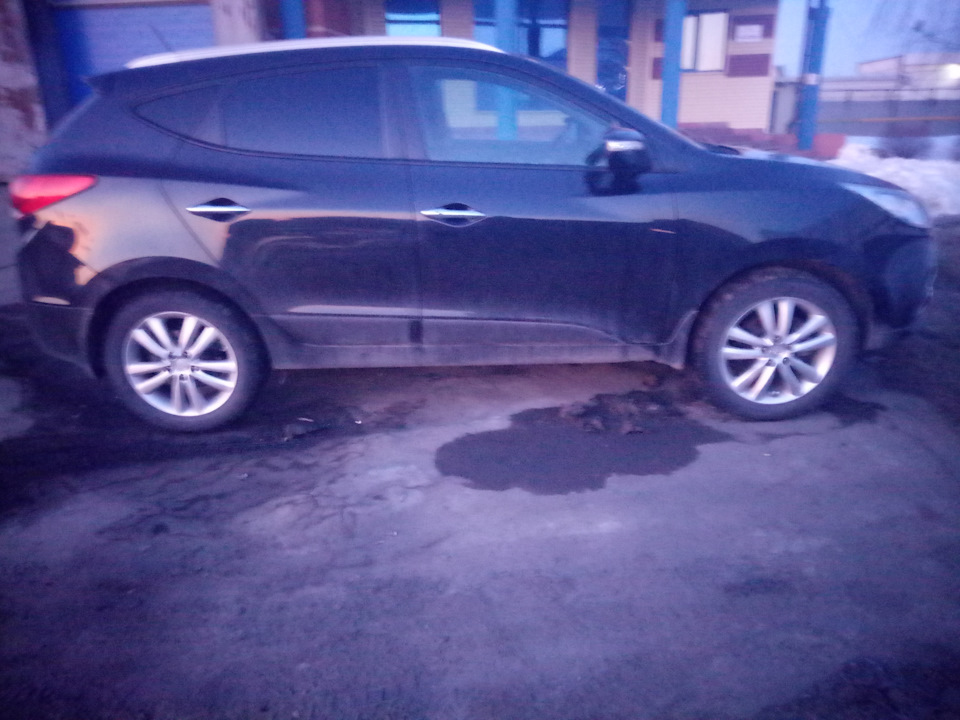

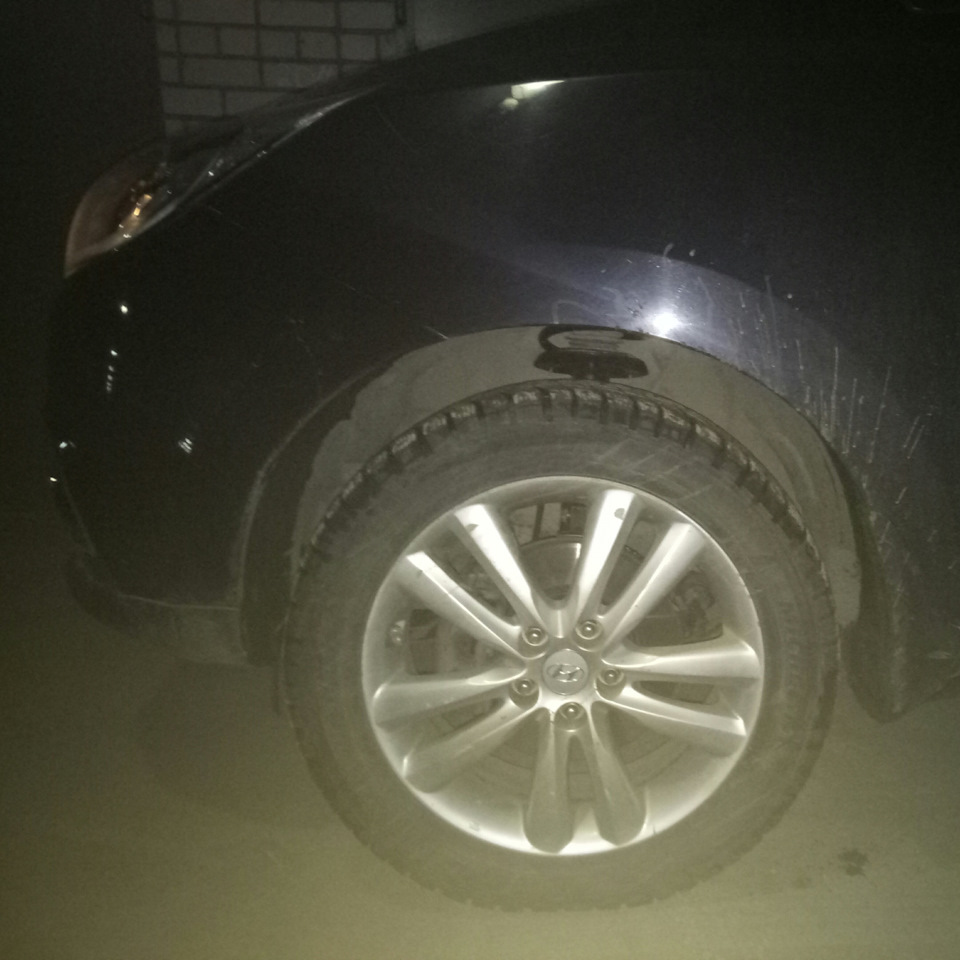

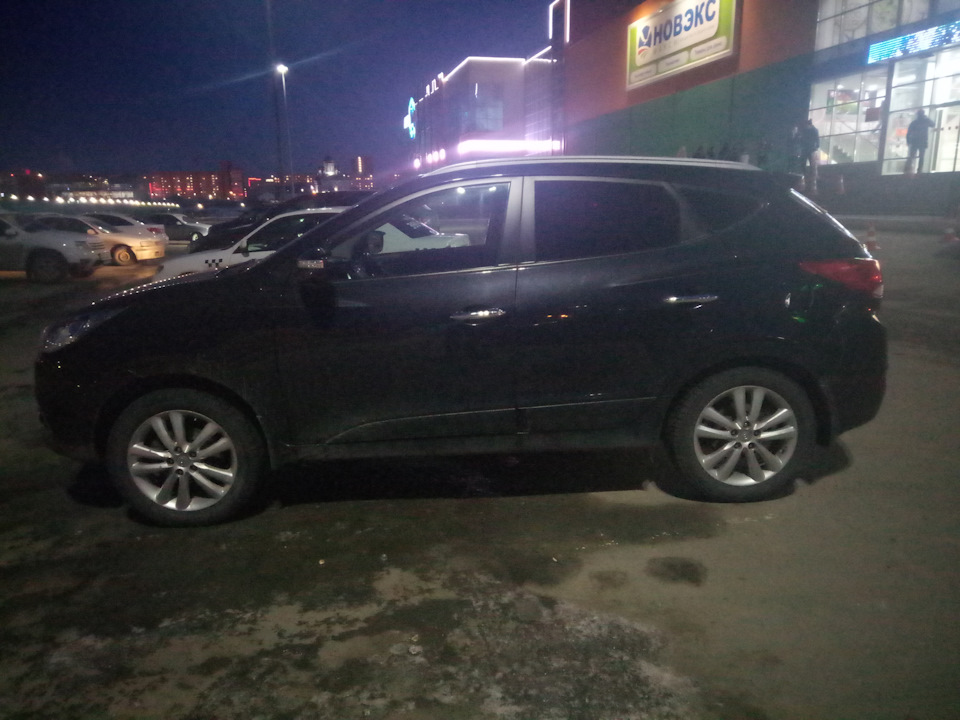

Извиняюсь за качество фото, но машину забирал после работы в девятом часу вечера. Замеры передка от центра ступицы до арки, так же произведу позже и дополню если кому интересно, под рукой рулетки не было, ну и добавлю качественное фото авто для наглядности со стороны…
Спасибо всем кто уделил внимание.
Добра и ровных дорог!
