УКРМ, УКМ58 и другие аббревиатуры конденсаторных установок повышения коэффициента мощности
УКМ58 (61, 63, 70), АФКУ, АКМ (АКРМ), ДФКУ и т. п. — не более, чем продукты «творчества» маркетологов, ориентированные на увеличение объемов продаж установок конденсаторных (УК) низковольтных, до 1 кВ, для повышения и коррекции коэффициента мощности, которые:
Справка
Установки конденсаторные комплектные могут изготавливаться с регулированием коммутации (включения и отключения) ступеней по изменениям сетевого напряжения (УКН) или тока (УКТ) в зависимости от специфики нагрузки и требований по допускам отклонений ключевых параметров сети.
Т. е. по факту все аббревиатуры — технически и формально некорректные варианты УК с регулированием по мощности — УКМ (или допустимо по реактивной мощности — УКРМ), а наличие буквы М, Н или Т в аббревиатуре после УК уже свидетельствует об автоматической коммутации ступеней — конденсаторных батарей.
Нормативно правовая база УКМ (УКРМ) и маркетинговые инсинуации на стандартах.
К сожалению, следует признать, что действующая версия целевого ГОСТ Р 56744-2015 по конденсаторным установкам, ГОСТ IEC 61921-2013 по силовым конденсаторам, батареям и даже СТО 34.01-3.2.11-012-2017 ПАО «Россети», использующим терминологии ГОСТ 1282-88 и ГОСТ IEC 60050-436-2014 по силовым конденсаторам, так и не формализовали четкой маркировки УК, УКМ/УКРМ по названию и аббревиатурам. Это привело к появлению чисто субъективных названий и сокращений, зачастую технически безграмотных и искажающих информацию de facto, среди которых наиболее яркие: АФКУ или ДФКУ — автоматическая или динамическая фильтрокомпенсирующая установка или устройство, что приемлемо к активным фильтрам гармоник, но никоим образом к конденсаторным установкам.
Связано это с тем, что:
Если сравнивать УКРМТФ и АФКУ с ШИМ-преобразователем (инвертором) на IGBT-транзисторах (insulated gate bipolar transistors), то АФКУ генерирует в сеть противотоки на любых настроенных частотах и полностью защищает сеть выше места присоединения от токов гармоник любой частоты.
В противовес этому АФКУ работает с емкостными и индуктивными токами, причем, вне зависимости от частоты: фундаментальной или высших гармоник, т. е. компенсация не избирательная, а полная.
На самом деле «58» — год изготовления УКМ (или УКРМ) с автоматическим регулированием коммутации ступеней по изменениям реактивной мощности в сети, причем, если УКМ58 указана в морально (и технически) устаревшей проектной документации, то стоит не искать, где купить УКМ58, а актуализировать свои документы.
Это критически важно, поскольку:
Кабельные вводы:
Кабельные вводы: Кабельные вводы
Кабельные вводы предназначены для выполнения следующих функций:
обеспечивают взрывозащищенность изделия в соответствии с маркировкой взрывозащиты (предотвращают выход раскаленных газов и частиц, образующихся при взрыве внутри оболочки);
обеспечивают закрепление кабеля с целью предотвращения растягивающих усилий и скручиваний, действующих в местах присоединения его жил к клеммным зажимам, и выдергивания кабеля из изделия;
обеспечивают закрепление защитной оболочки кабеля (брони, металлорукава, трубы);
герметизируют внутренний объем изделия, защищая электронные платы и другие части от воздействия влаги и пыли.
Устройство

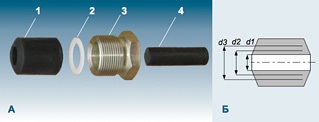

В корпус кабельного ввода, вваренного в оболочку изделия, установлены: уплотнительная резиновая втулка 1, антифрикционная шайба 2 и нажимная резьбовая втулка 3 (рис. 1А). В комплект входит резиновая заглушка 4, предназначенная для герметизации кабельного ввода при хранении и транспортировании изделия, и для герметизации неиспользуемого кабельного ввода при эксплуатации изделия. Резиновая втулка (рис. 1Б) имеет прорези, благодаря которым можно удалить внутренние кольца для получения требуемого внутреннего диаметра втулки, соответствующего диаметру присоединяемого кабеля согласно табл. 1.
Защитная оболочка кабелей крепится к кабельным вводам посредством специальных устройств:

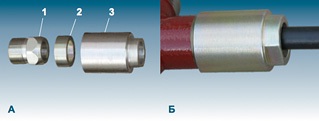

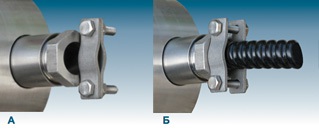

1) Устройство крепления металлорукава “УКМ-10” или “УКМ-12” для кабельного ввода “D12” (рис. 2). Устройства предназначены для крепления металлорукава, внутренним диаметром 10 мм (УКМ-10) и 12 мм (УКМ-12). Состоят из резьбовой втулки 1 (сталь) и втулки 2 (латунь). Крепление осуществляется наворачиванием металлорукава на втулку 2, на конце которой предварительно выполняется выступ (

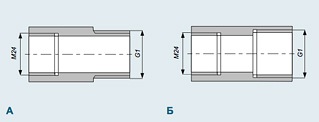

3) Кабельные вводы “D18”, “D26” (и кабельные вводы “D12” некоторых изделий) оснащаются нажимными резьбовыми втулками (поз. 3 на рис. 1А), на которых закреплены хомуты, предназначенные для крепления брони и металлорукава (рис.4).

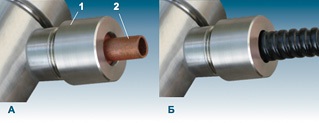

Рис. 5. Устройство крепления трубы для кабельного ввода “D12”: “УКТ-М24-G1П” (рис. А), “УКТ-М24-G1М” (рис. Б).
Электротехническое Оборудование
Разработка и производство систем оперативного питания для объектов энергоснабжения, газовой и нефтяной промышленности.
Установки компенсации реактивной мощности
УСТАНОВКИ КОНДЕНСАТОРНЫЕ РЕГУЛИРУЕМЫЕ С ФИЛЬТРАМИ УКМФ, КРМФ, ФКУ, ДФКУ, АФКУ
| Скачать опросный лист УКМФ, КРМФ (19 Кб) |
| Скачать опросный лист УКМ, УКРМ (22 Кб) |
| Скачать опросный лист УКМ, УКРМ, УКЛ, УКРЛ, УКП, УКРП (19 Кб) |
Наличие установок компенсации реактивной мощности в которых установлены конденсаторы в сетях электропитания с нелинейными нагрузками, может привести к возникновению резонанса. При этом произойдет повышение амплитуды тока и перегрев конденсаторов. Увеличение амплитуды тока — это лишь следствиерезонанса, а причина резонанса это совпадение внешней (возбуждающей) частоты с внутренней (собственной) частотой колебательной системы. Для предотвращения резонанса необходимо использовать установки компенсации реактивной мощности с рассогласованным фильтром высших гармоник, который представляет собой резонансный контур, образованный дросселем и конденсаторами. Особенностью фильтровых установок компенсации реактивной мощности является защита от перегрузок конденсаторных батарей и частичное подавление гармоник, близких к частоте резонанса.
Основной принцип работы установок компенсации реактивной мощности УКМФ, КРМФ, ФКУ, ДФКУ, АФКУ является снижение резонансной частоты сети до значения ниже наименьшей высшей гармоники.
При проектирование и выборе установок компенсации реактивной мощности УКМФ, КРМФ, ФКУ, ДФКУ, АФКУ необходимо учитывать, что мощность дросселя выбирается исходя из мощности установленных в УКМФ, КРМФ, ФКУ, ДФКУ, АФКУ конденсаторов и в основном используют 5,67%, 7% и 14% дроссели.
При этом нужно учитывать, что к каждому значению мощности дросселя соответствует своя частота резонанса. Для гармоник выше данной частоты резонанса, сеть представляет собой индуктивное сопротивление и возникновение резонанса невозможно.
Для 5,67%-го рассогласования резонансная частота составляет 210 Гц. Защита конденсаторов в установках компенсации реактивной мощности от гармоник начиная с 7-ой.
Для 7%-го рассогласования резонансная частота составляет 189 Гц. Защита конденсаторов в установках компенсации реактивной мощности от гармоник начиная с 5-ой.
Для 14%-го рассогласования резонансная частота составляет 134 Гц. Защита конденсаторов в установках компенсации реактивной мощности от гармоник начиная с 3-ой.
Условия эксплуатации
Рабочее положение установок компенсации реактивной мощности вертикальное.
Окружающая среда должна быть невзрывоопасна, не содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих уровень изоляции в недопустимых пределах.
Место установки должно быть защищено от попадания брызг, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Структура условного обозначения установок компенсации реактивной мощности УКМФ, КРМФ, ФКУ, ДФКУ, АФКУ
AAAA Х-B-C-D Е
Х – цифровое обозначение частоты резонанса
1-210 Гц для рассогласования 5,67%;
2-189 Гц для рассогласования 7%;
3-135 Гц для рассогласования 14%.
B – номинальное напряжение в киловольтах;
C– номинальная мощность в кВар,
D –мощность ступени регулирования.
Е — климатическое исполнение.
Основные технические характеристики УКМФ, КРМФ, ФКУ, ДФКУ, АФКУ
РЕГУЛИРУЕМЫЕ УСТАНОВКИ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ НИЗКОГО НАПРЯЖЕНИЯ, МНОГОСТУПЕНЧАТЫЕ УКМ, УКМ58, УКМ63, КРМ, УККРМ, УКРМ.
На промышленных предприятиях основными потребителями электрической энергии асинхронные электродвигатели, трансформаторы, индукционные печи и другие устройства, которые можно обобщенно охарактеризовать как «индуктивная нагрузка». При работе этих устройств происходит потребление реактивной мощности, которая необходима для создания электромагнитных полей.
Реактивная энергия по своей природе не производит полезной работы. Перемещаясь между приемником и генератором тока, реактивная энергия приводит к дополнительной загрузке линий электропередачи. При этом снижается пропускной ток линии и следовательно снижается коэффициент мощности сети. Это приводит к потери электроэнергии, значительная часть которой идет на нагревание кабелей и обмоток электрических машин.
Для компенсация реактивной мощности необходимы установки компенсации реактивной мощности УКМ, УКМ58, УКМ63, КРМ, УККРМ, УКРМ.
Устройства компенсации реактивной мощности УКМ, УКМ58, УКМ63, КРМ, УККРМ, УКРМ. призваны разгрузить распределительные линии электропередач, генераторы и трансформаторы от реактивного тока. Что приведет к уменьшению потери мощности в элементах электроснабжающей системы.
Устройства компенсации реактивной мощности УКМ, УКМ58, УКМ63, КРМ, УККРМ, УКРМпозволяет:
— уменьшить снижение напряжения и потери мощности в системе электроснабжения, ее элементах;
— существенно уменьшить расходы на электроэнергию;
— снизить влияние сетевых помех;
— снизить асимметрию фаз.
Устройства компенсации реактивной мощности УКМ, УКМ58, УКМ63, КРМ, УККРМ, УКРМ быстро окупаются. Потребление активной энергии при использовании устройств компенсации реактивной мощности может снизиться на 5-15%.
Условия эксплуатации
Рабочее положение установок компенсации реактивной мощности вертикальное.
— верхнее рабочее значение температуры не выше 40°С;
— нижнее рабочее значение температуры не ниже 1°С;
— верхнее рабочее значение относительной влажности воздуха не более 80% при температуре 25°С.
Окружающая среда должна быть невзрывоопасна, не содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих уровень изоляции в недопустимых пределах.
Место установки должно быть защищено от попадания брызг, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Структура условного обозначения установок компенсации реактивной мощности УКМ, УКМ58, УКМ63, КРМ, УККРМ, УКРМ.
AAAA Х-B-C-D Е
Х – цифровое обозначение номинального напряжения в киловольтах;
B – номинальная мощность в кВар,
D –мощность ступени регулирования.
Е — климатическое исполнение.
Основные технические характеристики УКМ, УКМ58, УКМ63, КРМ, УККРМ, УКРМ для исполнения У3.
| Обозначение | Мощность, кВар | Количество и мощность ступеней | Габаритные размеры, мм | Масса, кг, не более | ||
| длина | ширина | высота | ||||
| УКМ-0,4-50-12,5 У3 | 50 | 12×12,5+25 | 600 | 350 | 850 | 60 |
| УКМ-0,4-62,5-12,5 У3 | 62,5 | 12,5+2×25 | 65 | |||
| УКМ-0,4-75-12,5 У3 | 75 | 2×12,5+2×25 | 70 | |||
| УКМ-0,4-87,5-12,5 У3 | 87,5 | 12,5+3×25 | 75 | |||
| УКМ-0,4-100-25 У3 | 100 | 2×25+50 | ||||
| УКМ-0,4-50-12,5 У3 | 50 | 600 | 325 | 900 | 60 | |
| УКМ-0,4-62,5-12,5 У3 | 62,5 | 12,5+2×25 | 65 | |||
| УКМ-0,4-75-12,5 У3 | 75 | 2×12,5+2×25 | 70 | |||
| УКМ-0,4-87,5-12,5 У3 | 87,5 | 12,5+3×25 | 75 | |||
| УКМ-0,4-100-25 У3 | 100 | 2×25+50 | ||||
| УКМ-0,4-112,5-12,5 У3 | 112,5 | 12,5+4×25 | 1300 | |||
| УКМ-0,4-125-12,5 У3 | 125 | 2×12,5+2×25+50 | 80 | |||
| УКМ-0,4-125-25 У3 | 125 | 25+2×50 | ||||
| УКМ-0,4-150-25 У3 | 150 | 2×25+2×50 | 85 | |||
| УКМ-0,4-150-50 У3 | 150 | 3×50 | ||||
| УКМ-0,4-175-25 У3 | 175 | 25+3×50 | 90 | |||
| УКМ-0,4-200-25 У3 | 200 | 2×25+3×50 | 95 | |||
| УКМ-0,4-200-50 У3 | 200 | 4×50 | ||||
| УКМ-0,4-225-25 У3 | 225 | 25+4×50 | 1650 | 100 | ||
| УКМ-0,4-250-25 У3 | 250 | 2×25+4×50 | 105 | |||
| УКМ-0,4-250-50 У3 | 250 | 5×50 | 110 | |||
| УКМ-0,4-275-25 У3 | 275 | 25+5×50 | 115 | |||
| УКМ-0,4-300-25 У3 | 300 | 2×25+5×50 | 120 | |||
| УКМ-0,4-300-50 У3 | 300 | 6×50 | ||||
| УКМ-0,4-325-25 У3 | 325 | 25+6×50 | 475 | 1450 | 128 | |
| УКМ-0,4-350-25 У3 | 350 | 2×25+6×50 | 134 | |||
| УКМ-0,4-350-50 У3 | 350 | 7×50 | ||||
| УКМ-0,4-400-25 У3 | 400 | 2×25+50+4×75 | 140 | |||
| УКМ-0,4-400-50 У3 | 400 | 8×50 | ||||
| УКМ-0,4-450-25 У3 | 450 | 25+50+5×75 | 1850 | 145 | ||
| УКМ-0,4-450-50 У3 | 450 | 9×50 | ||||
| УКМ-0,4-500-25 У3 | 500 | 2×25+9×50 | 150 | |||
| УКМ-0,4-500-50 У3 | 500 | 10х50 | ||||
| УКМ-0,4-550-25 У3 | 550 | 2х25+10х50 | 156 | |||
| УКМ-0,4-550-50 У3 | 550 | 11×50 | ||||
| УКМ-0,4-600-50 У3 | 600 | 12×50 | 165 | |||
Основные технические характеристики УКМ, УКМ58, УКМ63, КРМ, УККРМ, УКРМ для исполнения У1.
| Обозначение | Мощность, кВар | Количество и мощность ступеней | Габаритные размеры, мм | Масса, кг, не более | ||
| длина | ширина | высота | ||||
| УКМ-0,4-50-12,5 У1 | 50 | 2×12,5+25 | 1100 | 70 | ||
| УКМ-0,4-62,5-12,5 У1 | 62,5 | 12,5+2×25 | 75 | |||
| УКМ-0,4-75-12,5 У1 | 75 | 2×12,5+2×25 | 80 | |||
| УКМ-0,4-87,5-12,5 У1 | 87,5 | 12,5+3×25 | 85 | |||
| УКМ-0,4-100-25 У1 | 100 | 2×25+50 | ||||
| УКМ-0,4-112,5-12,5 У1 | 112,5 | 12,5+4×25 | 1500 | |||
| УКМ-0,4-125-12,5 У1 | 125 | 2×12,5+2×25+50 | 90 | |||
| УКМ-0,4-125-25 У1 | 125 | 25+2×50 | ||||
| УКМ-0,4-150-25 У1 | 150 | 2×25+2×50 | 95 | |||
| УКМ-0,4-150-50 У1 | 150 | 3×50 | ||||
| УКМ-0,4-175-25 У1 | 175 | 25+3×50 | 100 | |||
| УКМ-0,4-200-25 У1 | 200 | 2×25+3×50 | 105 | |||
| УКМ-0,4-200-50 У1 | 200 | 4×50 | ||||
| УКМ-0,4-225-25 У1 | 225 | 25+4×50 | 1850 | 110 | ||
| УКМ-0,4-250-25 У1 | 250 | 2×25+4×50 | 115 | |||
| УКМ-0,4-250-50 У1 | 250 | 5×50 | 120 | |||
| УКМ-0,4-275-25 У1 | 275 | 25+5×50 | 125 | |||
| УКМ-0,4-300-25 У1 | 300 | 2×25+5×50 | 130 | |||
| УКМ-0,4-300-50 У1 | 300 | 6×50 | ||||
| УКМ-0,4-325-25 У1 | 325 | 2×25+50+3×75 | 1650 | 138 | ||
| УКМ-0,4-350-25 У1 | 350 | 2×25+6×50 | 144 | |||
| УКМ-0,4-350-50 У1 | 350 | 7×50 | ||||
| УКМ-0,4-400-25 У1 | 400 | 2×25+7×50 | 150 | |||
| УКМ-0,4-400-50 У1 | 400 | 8×50 | ||||
| УКМ-0,4-450-25 У1 | 450 | 25+50+5×75 | 2050 | 155 | ||
| УКМ-0,4-450-50 У1 | 450 | 9×50 | ||||
| УКМ-0,4-500-25 У1 | 500 | 2×25+9×50 | 160 | |||
| УКМ-0,4-500-50 У1 | 500 | 10×50 | ||||
| УКМ-0,4-550-25 У1 | 550 | 2×25+10×50 | 166 | |||
| УКМ-0,4-550-50 У1 | 550 | 11×50 | ||||
| УКМ-0,4-600-50 У1 | 600 | 12×50 | 175 | |||
УСТАНОВКИ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ ВЫСОКОГО НАПРЯЖЕНИЯ УКМ, УКРМ, УКЛ, УКРЛ
Высоковольтные конденсаторные установки компенсации реактивной мощности серии УКМ, УКРМ, УКЛ, УКРЛ, УКП, УКРП номинальным напряжением 6 и 10 кВ мощностью до 6300 квар, предназначены для компенсации реактивной мощности потребителей в сетях трехфазного переменного тока частотой 50 Г ц.
Конденсаторные установки компенсации реактивной мощности серии УКМ, УКРМ, УКЛ, УКРЛ, УКП, УКРП имеют защиту от токов КЗ, действующую на отключение без выдержки времени. Установки компенсации реактивной мощности серии УКМ, УКРМ, УКЛ, УКРЛ, УКП, УКРП имеют напольное исполнение и состоят из вводной ячейки и нескольких конденсаторных ячеек.
В ячейке ввода устройства компенсации реактивной мощности серии УКМ, УКРМ, УКЛ, УКРЛ, УКП, УКРП расположены трансформаторы тока и амперметры для индикации тока конденсаторной установки и разъединитель для создания видимого разрыва. Ввод кабеля в ячейке осуществляется снизу.
В каждой из конденсаторных ячеек установок компенсации реактивной мощности серии УКМ, УКРМ, УКЛ, УКРЛ, УКП, УКРП расположены трехфазные или группа из трех однофазных конденсаторов, соединенных по схеме “треугольник”, предохранители, которые служат для защиты каждой секции от токов короткого замыкания.
Установки компенсации реактивной мощности бывают нерегулируемые это УКМ, УКЛ, УКП и с автоматическим регулированием УКРМ, УКРЛ, УКРП. По требованию заказчика устройства компенсации реактивной мощности серии УКМ, УКРМ, УКЛ, УКРЛ, УКП, УКРП возможно установка реактора.
При заказе установок компенсации реактивной мощности серии УКМ, УКРМ, УКЛ, УКРЛ, УКП, УКРП климатического исполнения У1, данные установки будут помещены в блочно-модульное здание размерами шириной 2,4м, высота 3м, а длина здания будет зависит от мощности выбранной установки компенсации реактивной мощности серии УКМ, УКРМ, УКЛ, УКРЛ, УКП, УКРП.
Условия эксплуатации
Рабочее положение установок компенсации реактивной мощности вертикальное.
— верхнее рабочее значение температуры не выше 50°С;
— верхнее рабочее значение относительной влажности воздуха не более 90% при температуре 25°С.
Окружающая среда должна быть невзрывоопасна, не содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих уровень изоляции в недопустимых пределах.
Место установки должно быть защищено от попадания брызг, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Структура условного обозначения установок компенсации реактивной мощности высокого напряжения УКМ, УКРМ, УКЛ, УКРЛ, УКП, УКРП.
AAAA Х-B-C-D Е
Х – цифровое обозначение номинального напряжения в киловольтах;
