Плита ПЗК (плита для закрытия кабеля в траншее) относится к устройствам для защиты и предупреждения от случайного повреждения прокладываемых в траншеях электрических кабелей, работающих под напряжением от 0,4 до 35 Квт.
Учредители ООО «Нижегородполимерстрой» более 10 лет занимаются наружной прокладкой электрического кабеля и на собственном опыте установили, что использование кирпича керамического для закрытия кабеля, предупреждающего при вскрытии траншеи о приближении слоя грунта в котором проходит кабельная линия, неэффективно. Кирпич, согласно проведенным исследованиям, теряет свои свойства в течении 2-3 лет, после чего не может нести в себе защитные функции. Также кирпич крайне ломкий и не выдерживает испытаний. Плита из полимер-песчанной смеси с минеральными наполнителями легкая (1,6 кг), и имеет большой срок службы (50 лет) при сохранении высоких прочностных характеристик. Срок службы кабельной линии (КЛ) 30 лет, то есть на протяжении всего срока службы КЛ плита будет надежно укрывать ее от повреждений. Еще ряд преимуществ: Плита 240х480х16мм заменяет 4 кирпича (а ее стоимость будет значительно ниже). Уменьшение стоимости работ по укладке за счет сокращения времени укрытия кабельной линии (КЛ), разноса по трассе, отсутствия необходимости в использовании механизированной техники. Значительная экономия на транспортных и попутных накладных расходах. Наличие на поверхности плиты надписи «ОСТОРОЖНО КАБЕЛЬ» позволяет легко опознать КЛ. Существует возможность многократного использования и дальнейшей утилизации плит. Изделие не представляет интереса в качестве предмета хищения.
При укладке кирпича возникает «бой» – кирпичная крошка. Это 5-10% всего объема кирпича. Стоимость кирпича выше, а после производства работ еще приходится вывозить строительный мусор – появляются дополнительные, незапланированные расходы на транспортировку. Плита полимерпесчаная не бьется.
В настоящее время в крупных регионах России плита полимерпесчаная почти полностью заменила кирпич для закрытия кабеля в траншее.
Укладка
В состав нашего производственного объединения входит электромонтажная организация ООО «Стройсервис», имеющая все необходимые разрешения на производство работ №СРО-С-057-5257069571-001782-2 от 24.12.2010 г. – Вы можете заказать выполнение наружных электромонтажных работ у нас.
Также, предлагаем Вашему вниманию рекомендуемые схемы закрытия кабельных линий плитами ПЗК 240х480х16мм (в соответствии с утвержденной Технологической картой на покрытие кабелей, проложенных в траншее, плитами ПЗК (от 8 августа 2011 г. N 04-08.2.1-0002-11).
Применение плиты ПЗК при прокладке кабеля в земле
Подписка на рассылку

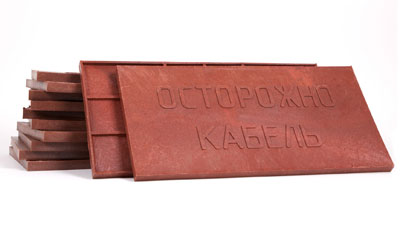

Рисунок 1. Плита ПЗК Современные кабельные системы представляют собой сложные коммуникации, которые в последнее время все чаще прокладываются под землей. В этом есть свои преимущества. Подземные кабельные сети максимально защищены от внешних атмосферных воздействий: ураганов, снегопадов и т.д., что значительно увеличивает их срок службы. Но для обеспечения полной безопасности, от различных механических повреждений и для сигнализации при строительных работах, невозможно обойтись без использования плит ПЗК.
Плита ПЗК (плита для закрытия кабеля в траншее) применяется для защиты подземных электрических кабельных сетей с рабочим напряжением до 35 кВ от разнообразных механических повреждений. Дополнительно может успешно применяться для защиты водопроводных и газовых трубопроводов там, где они могут быть повреждены при проведении строительных или ремонтных работ.
Рисунок 2. Монтаж плиты ПЗК Плита ПЗК всегда монтируется с нанесением на нее особой идентификационной маркировки (данные о самой кабельной линии и организации, занимающейся ее обслуживанием). При нарушении целостности подземной кабельной коммуникации нанесенная на плитку маркировка с контактной информацией позволит оперативно связаться с владельцем кабельной линии для устранения проблемы.
Плитка для закрытия кабеля необходима не только для защиты проложенных в земле кабелей, но и в качестве заметного предупреждения об опасности поражения током, что является не менее важной ее функцией.
Габаритные размеры плит соответствуют общепринятым стандартам, по которым нормальной считается плитка размером 24х48 см. Унификация позволяет применять такие плиты как базовый материал на этапе проектирования закрытых КЛ.
Использование плит ПЗК может значительно сократить расходы покрытия кабельных линий, вместо обычного строительного кирпича. Во-первых, сокращаются расходы на доставку, разгрузку и работы по укладке. Во-вторых, продукт обладает высокой ударной прочностью, может использоваться многократно. Плиты проходят все необходимые проверки, тестирования и соответствуют предъявляемым требованиям. Использование ПЗК не противоречит действующей нормативной документации ПУЭ.
Плиты ПЗК
Плита ПЗК изготавливается из высоконаполненной полимерной композиции, в соответствии с ТУ 5716-005-98574359-2008, в составе которой присутствует минеральный микро наполнитель, являющийся особо упрочняющей структурой в составе смеси, и другие компоненты препятствующие процессу старения материала в процессе использования.
«Плиты ПЗК» специально разработаны и используются для защиты и обозначения кабелей электрических, работающих под напряжением в промежутке 0,4-35 кВ, уложенных в земле, а также различного назначения трубопроводов (газовые, водопроводные и т.д.) малых диаметров, которые требуют механического ограждения от возможности случайного повреждения при производстве ремонтных, строительно-монтажных или земляных работ на месте закладки кабелей или трубопроводов.
«Плиты ПЗК» призваны не только защищать коммуникации от механических воздействий, но и предупреждать монтажников строительных организаций о возможности поражения электрическим током при работе их в непосредственной близости от кабельных линий высокого напряжения. Использование плит для прикрытия линий кабельных передач напряжением 1000 Вольт и более, способно значительно понизить электротравматизм при строительных и земляных работах в зоне КЛ.
Для упрощения идентификации КЛ «Плиты ПЗК» могут содержать информацию о составе, принадлежности, протяженности КЛ, а также необходимую информацию об организации, обслуживающей эту КЛ, контактные данные. При возникновении чрезвычайных ситуаций, повреждения подземных сетей, это поможет в кратчайшие сроки точно установить владельца коммуникации, обеспечит оперативную локализацию аварии, значительно сократит по времени ликвидацию чрезвычайной ситуации.
Плиты рассчитаны на длительный срок службы и поддерживают требуемую механическую прочность в течение 50 лет, тогда, как КЛ отводится срок службы 30 лет, следовательно, плита надежно скроет КЛ на протяжении всего срока службы от возможных повреждений. Следует особо отметить, что «Плиты ПЗК» можно повторно использовать, что выгодно отличает их от кирпичей, срок разрушения которых 2-3 года.
Часто, в стесненных условиях города необходимо проложить дополнительные КЛ параллельно уже ранее проложенными, в подобной ситуации необходимо просто доложить требуемое количество плит ПЗК. Необходимости вывозить снятый и битый кирпич с проложенной раннее КЛ нет, и нужно тратить средства на закрытие двух КЛ одновременно, прокладываемой новой и эксплуатируемой ранее.
Особо следует отметить, что эта продукция несколько более актуальна в современных экономических условиях, при которых происходит вынужденное сокращение расходов и экономия средств на ремонтные работы, включая прокладку КЛ. «Плиты ПКЗ» позволяют существенно экономить расход ресурсов без ущерба качества работ:
Стоит особенно выделить высокие показатели прочности изделий, отличающиеся устойчивостью к механическому воздействию (по сравнению с керамическим кирпичом). Плиты не испытывают нагрузок, способных их разрушить и имеют высокие показатели устойчивости в условиях агрессивных сред.
Сравнительный анализ испытанний образцов плит и керамического кирпича по устойчивости к ударным воздействиям не совсем корректен, так как при нагрузке происходит разрушение кирпича, плиты же подвергаются деформации без разрушения.
Что такое плита ПЗК
Плита ПЗК 240×480 мм – востребованный материал при устройстве инженерных коммуникаций при строительстве. Плита служит достойной заменой кирпичам, бетону и используется для организации защиты кабельных линий, укладываемых наружу, и оповещения (сигнализации) о наличии кабелей в данном месте. Для этого на фронтальной стороне присутствует надпись: «Осторожно кабель» либо «Высоковольтный кабель» (формулировка надписи зависит от завода-изготовителя).
Что важно знать о изделии?
Изделие рекомендовано для наружных электромонтажных работ:
Плита обеспечивает надёжную защиту кабелей до 35кВ.
Материал изделия – высоконаполненный полимер.
Производство осуществляется по ТУ 5716-005-98574359-2008.
Несмотря на то, что материал – новый, размер плиты строго соответствует ранее принятым нормативам, которые касаются кирпичных, бетонных изделий. Поэтому строительный материал легко быстро согласовать, вводя его в смету и проект. При этом самый популярный размер плиты ПЗК – 240×480 мм.
8 преимуществ плит ПЗК
Электромонтажники, строители, которые уже имели опыт работы с композитными изделиями, отмечают ряд существенных преимуществ перед решениями из других материалов:
У изделий – высокие влагоотталкивающие свойства. Показатель водопоглощения композита, который используется при производстве, составляет 0%! Благодаря этому строители, использующие материал, могут гарантировать изоляции долговечность не менее 50 лет даже в условиях влажного климата.
Более того, так как плита полимерпесчаная, она отличается высокой морозостойкостью. Даже в условиях низких температур или при резких скачках температуры защитный футляр кабеля не растрескается, не деформируется. Никаких рисков для системы нет ни при замерзании почвы, ни при образовании наледи рядом.
Отличительная особенность плит из ПЗК – и их химическая стойкость. Высокое противостояние кислотам, солям, щелочам позволяет беспрепятственно укладывать материал в любой грунт – вне зависимости от его характера.
Можно уверенно говорить не просто о высокой прочности материала, но и его стойкости к динамичным механическим нагрузкам, включая ударные.
В отличии от кирпича защита из полимера… не представляет никакого интереса для воров. Плиту с надписью: «Осторожно кабель» никто не рискнёт выставить на продажу или использовать для ландшафтного дизайна.
Проведение ремонтных, строительных, электромонтажных работ существенно упрощается. Кроме того, использование изделий из ПЗК позволяет уверенно говорить о экологической ответственности. В случае демонтажа инженерных коммуникаций плиты можно использовать повторно, а по окончании срока – утилизировать.
Мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Укладка плиты ПЗК
Плита для закрытия кабеля в траншее (ПЗК) используется как защитное средство для электрических кабелей. Кроме этого, плита ПЗК исключает опасность от электрического тока для специалистов строительных организаций, которые работают недалеко от кабельных линий.
На продукцию наносятся контакты, чтобы при нарушении целостности коммуникаций, позвонить владельцу кабельных линий для устранения полученных неполадок. Основные функции продукции – защитные и предупредительные.
Плиты ПЗК изготавливаются из полимерной композиции, что позволяет повысить их прочность и устойчивость. На производстве рассчитывается длина и ширина продукции, чтобы строители экономили на количестве при укладке. Если сравнивать плиты ПЗК и строительный кирпич, то их использование гораздо более выгодное.
Изделие рассчитано на длительное использование, сохраняет прочность в течение 50-ти лет. Плиты ПЗК актуальны в нынешних условиях, так как позволяют экономить, не оказывая влияния на качество работы.
Вес плиты составляет 1,5 кг.
Продукция поставляется в специальной упаковке на поддонах по 640 штук.
Изделия часто используются несколько раз, не крошатся.
На плитах устанавливается специальная надпись, указывающая на наличие кабельных линий.
При проведении укрытия линий кабеля нет необходимости использовать специальную технику, что позволяет снизить стоимость работы по укладке.
Плиты отличаются устойчивостью, на них установлены низкие цены.
Как укладываются плиты ПЗК?
Укладку плит ПЗК выполняют организации, на которые распространяется разрешение на проведение такой работы. Опытные сотрудники точно рассчитывают количество необходимых плит, ориентируясь на ширину и длину траншеи, количество кабельных ниток.
Существует несколько схем, соответствующих технологичной карте и позволяющих укладывать кабельные линии плитами 240х480х16 мм:
