Тен в поддон авто
КИПЯТИЛЬНИК В ПОДДОНЕ!
Идея поместить в поддон нагреватель возникла ещё давно когда однажды в лютый мороз приходилось прогревать не только двигатель, но и коробку, редуктор и конечно поддон (картер движка))). Очень хлопотное занятие с поялкой ползать. И вот представилась возможность, при повторной проклейки поддона, внедрить нагревательный элемент от старого автомобильного котла северс м 2000.

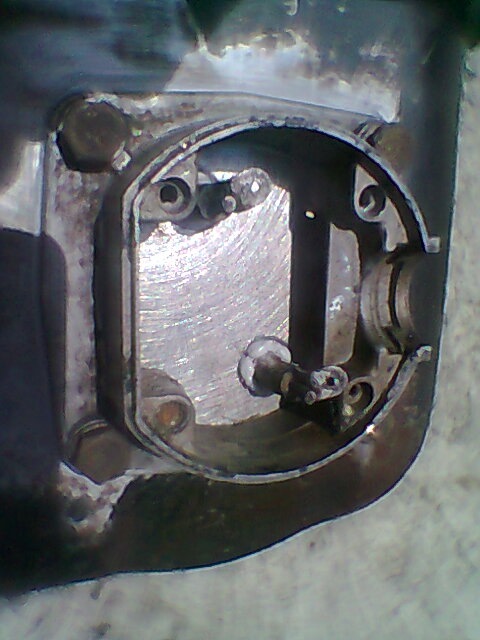

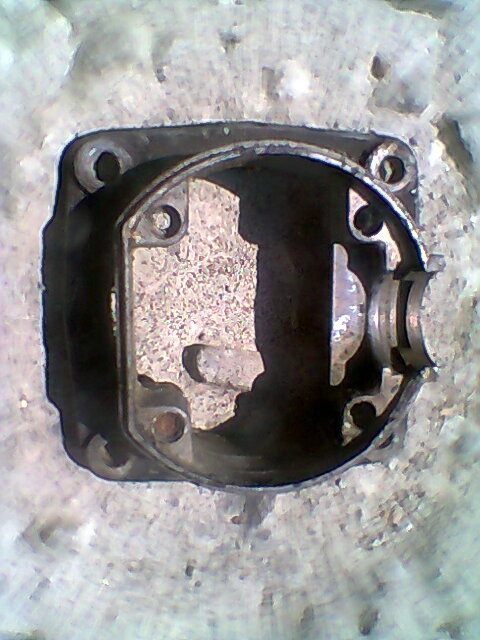

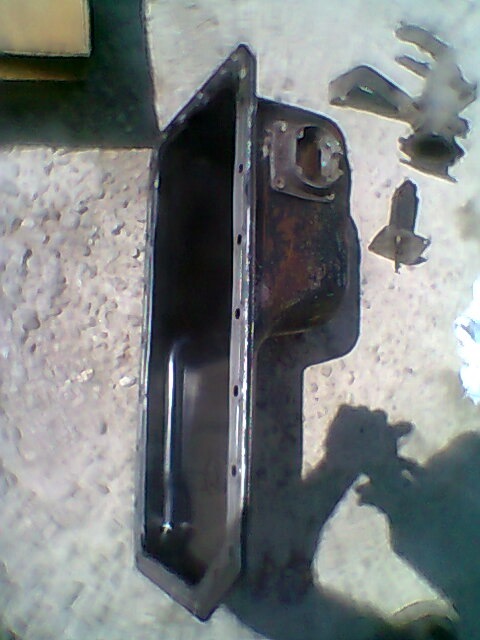

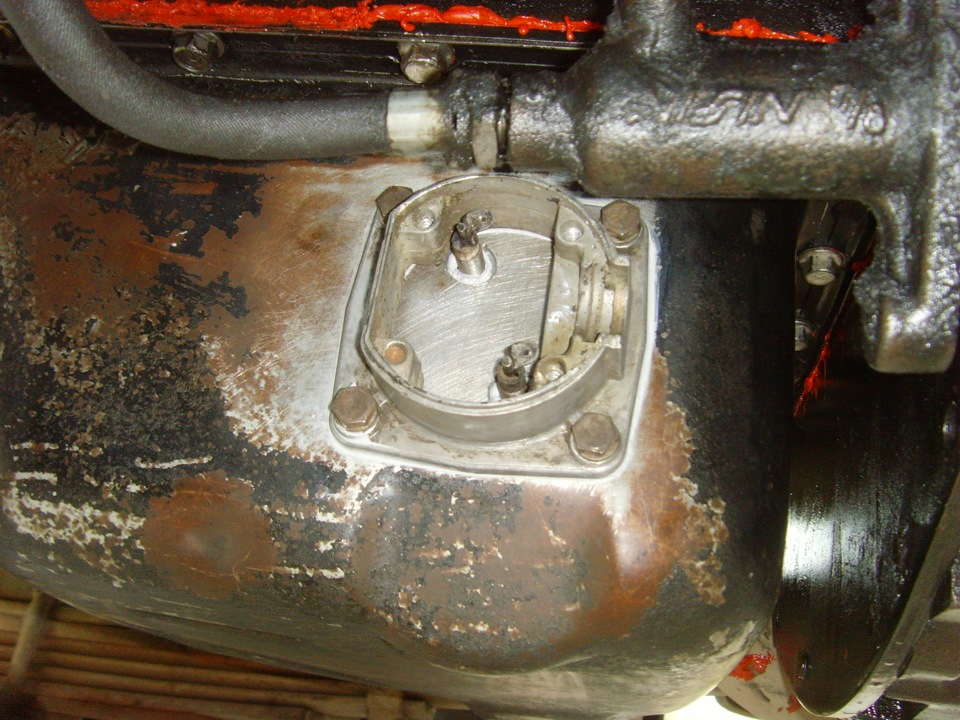

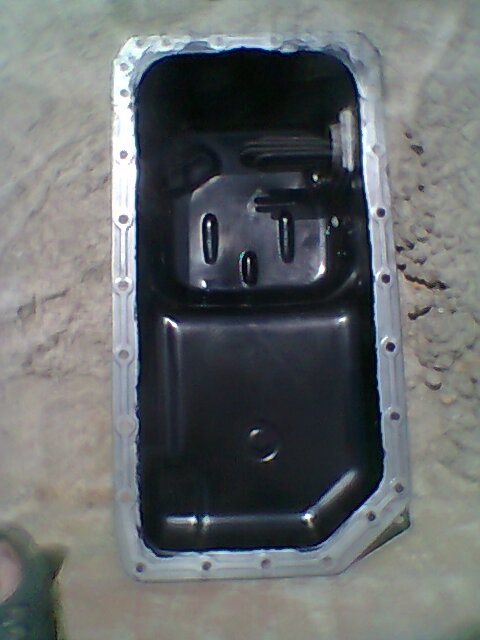

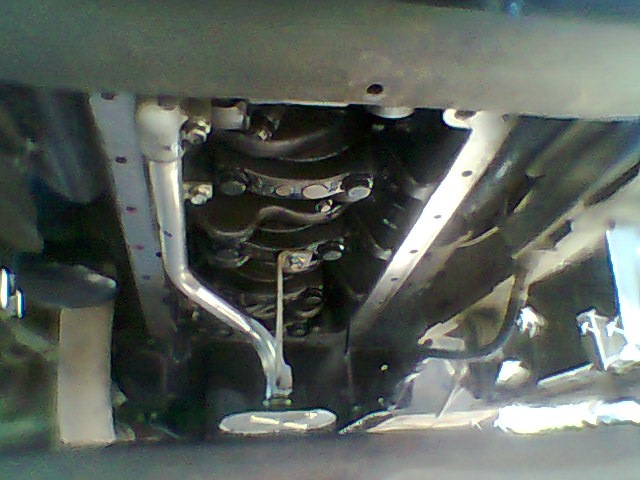

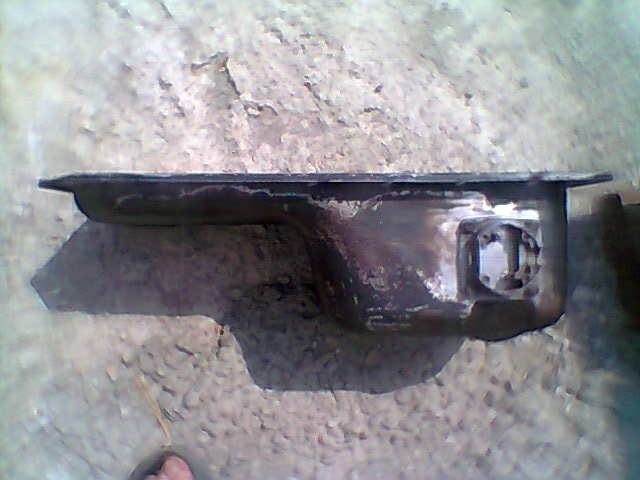

Что потребовалось: просверлить шесть отверстий диаметром 8мм в поддоне, отпилить от корпуса котла тыльную его часть с резьбовыми отверстиями для притягивания тэны к стенке котла изнутри, на все шесть отверстий по окружности нанести герметик 999, доработать алюминиевый кронштейн (смотреть фото)

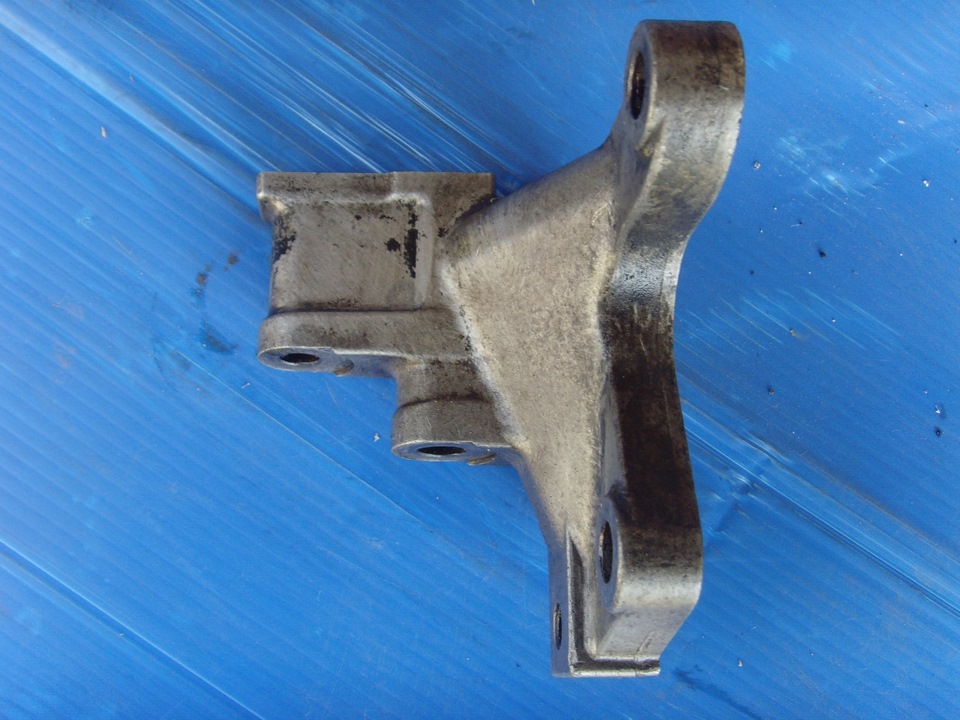

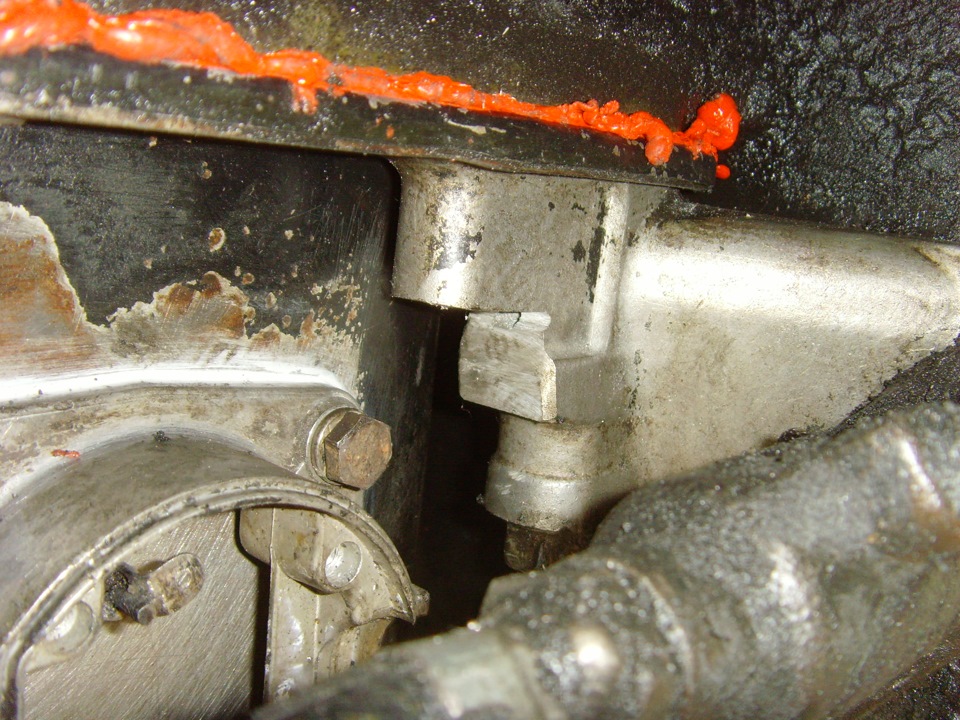

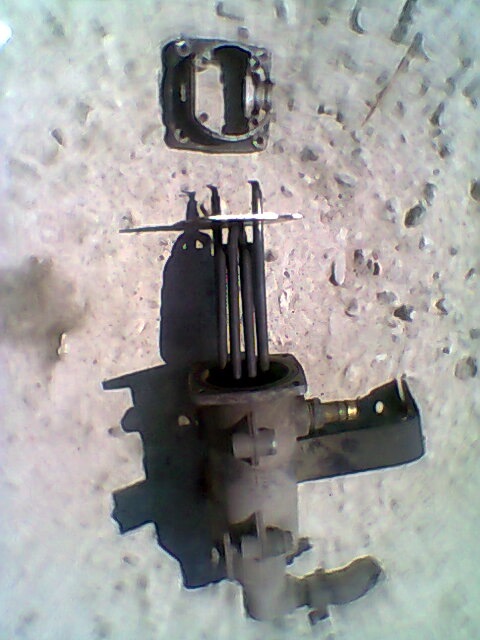

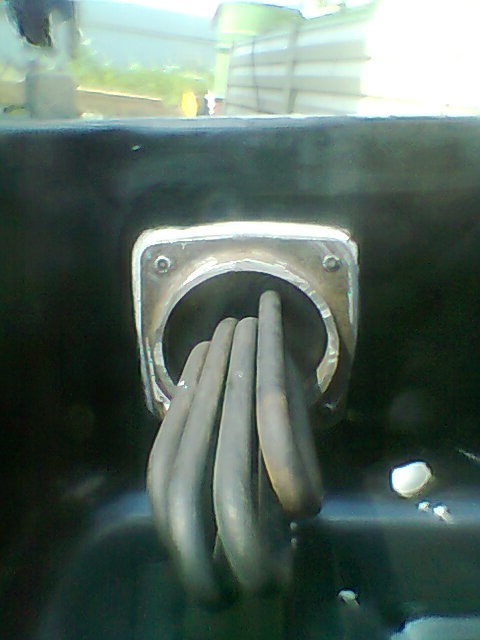

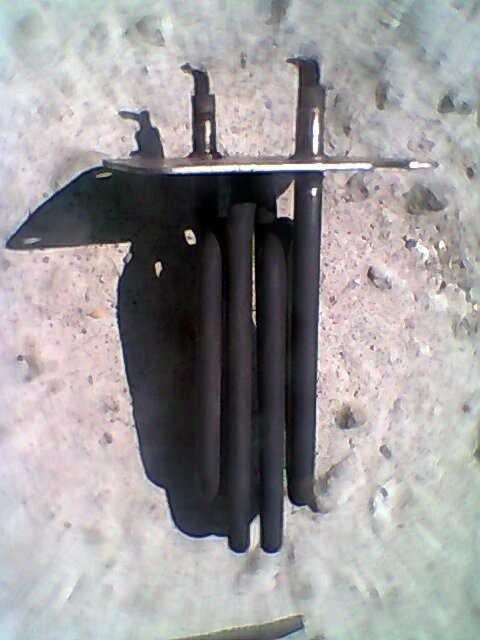

Предложенное расположение тэны котла северс м 2000 вт является самым оптимальным для двигателя 4D33.
Метки: подготовка к зиме
Комментарии 71
У меня на Старексе стоит Северс-М 1,5кВт. А вот в минус 30 его не хватило. Так как залита полусинтетика. Масло подогреть при этом совсем не мешает. Хотя бы до +40. Смотрю вариант греющего провода в щуп. Но в поддон конечно удобнее и надежнее.
Диод мощный последовательно поставить и останется вольт 150 максимум. Только теплоотвод нужен. Я так на старых электроплитках мощность регулировал.
Спасибо приму во внимание
Да действительно данный нагреватель габаритен, плюс этого в том что получившаяся площадь оптимально прогреет имеющийся объем масла в 9 литров. А вытесняемый объём масла не такой уж и значительный, гдето 70 милилитров, сравнимо с внедрением стаканного кипятильника в поддон жигулёвского двигателя. Нихватки масла не произойдёт так как его запас достаточно велик в поддоне. Выдавить сальники может только избыточное давление создаваемое картерными газами внутри ДВС, происходит это по причине засорения системы съжигания этих газов, а у меня просто сапун с большим диаметром. До коленвала достаточно большое расстояние. И конечно отвечу на самый популярный вопрос-упрёк локального перегрева, данная тэна в 2 кВт, 220 В, будет использовать половину своей мощности, так как будет подключена последовательно в цепь с котлом который встроен в систему охлаждения двигателя, также будут установлены термо-реле. Электрическая схема образующейся системы проста до безобразия, тем и надёжна. Схему опублекую.
видел в продаже подогревающий хомут на масляный фильтр…
мы такое уже делали, только мы вваривали его в поддон
было у нас у одного такое чудо, быстро сгорело пять гаражей!
Идея оригинальна, конечно, но непрактична, больше минусов, чем плюсов, может лучше с тем же энтузиазмом сделать предпусковой подогрев охлаждающей жидкости по принципу вебасто?
на ОЖ уже стоит котел 220
Идея неплохая, но зачем если можно просто завестись с выжатым сцеплением, подержать педальку в таком положении и тихонько сцепить? Прогреется итак от вращения диска. А с кипятильником будет подгорать и будет масло с нагаром, мне так кажется.
в данном случае речь идёт не о КП, а о ДВС. Кстати в КП такая идея также актуальна. И в редукторе.
У меня с доноров остались подогревы двс 0.5кв. Вот думаю один из них тоже в поддон вставить. Греют слабо, за то точно не возгорится ничего!
Я думаю масло будут гореть!
Масло будет выгорать — и ресурс двигателя вместе с ним…
слышал что масло перегорает и теряет свои свойства, закоксовывается и тд
само собой, всякая вещь будучи перезжёной теряет не только свойства, но и форму.
Всё верно, если вычесть из условий кипятильник в 2000Ватт.
Однозначно изврат. Совершенно не понятно, зачем было ломать готовый котёл, который бы реально грел мотор (всю рубашку ОЖ), а не только поддон с маслом?
Да ещё как греет? Да тупо жарит масло, увеличивая отложения кокса в моторе.
котёл был неисправен, сгорело термореле да и сам по себе габаритный и неудобный, и был заменён на Альянс получше будет.И жарить масло я никому не предлагаю, с дуру можно и руль сломать 😉
Без обид. Это объективно.
в наше время когда вокруг царит китайски ширпотреб, даже в самом навороченном магазине радиотоваров не реально найти качественный радио элемент, всё из Китая даже терморёле коии я менял четыре раза, раз в три недели в надежде найти качественный. А потом психанул и купил новый котёл. А на счёт локального перегрева согласен опасность есть.
котёл был неисправен, сгорело термореле да и сам по себе габаритный и неудобный, и был заменён на Альянс получше будет.И жарить масло я никому не предлагаю, с дуру можно и руль сломать 😉
масло, давай до свиданья!
выгорит же
для таких целей специальные приклеивающиеся пластины есть гибкие…
Зачем городить и изобретать заново старые советские малоэфективные и даже вредные средства?
у мну на мазде такой стоит.
сеть просаживает дома капец… я по лампочкам определяю что машина нагрелась… ярче стали светить, значит тэн вырубился, можно допивать чай и дуть на работу)
Способы и технология подогрева масла в картере двигателя
В официальных технических руководствах большинства автомобилей обычно нет ни слова о прогреве авто перед стартом при минусовой температуре. Все потому, что производители не заинтересованы в том, чтобы автомобиль проработал как можно дольше, вполне достаточно обеспечить идеальную работу двигателя в гарантийный срок.
Но с приходом зимы все чаще возникает вопрос о том, нужно ли подогревать масло в картере перед запуском. Попробуем разобраться.
Масло на морозе подвергается загустеванию, причем, чем ниже будет температура, тем гуще будет масло. Холодный пуск приводит к тому, что замерзшее масло не прокачивается насосом и оно остается в поддоне. При этом двигатель работает частично без смазки, потому как того, что прокачалось, не достаточно. Прогревание масла в картере в зимний период исключит нагрузки при пуске и будет способствовать быстрой прокачке жидкости по магистралям.
Как можно прогреть масло в картере?
Для подогрева масла в картере можно выделить два способа – механического типа и агрегатного. И не смотря на то, что способы отличны друг от друга, масло они все-таки быстро и эффективно прогревают до нужной температуры. Рассмотрим их подробнее.
Механическое прогревание масла в картере
Механический подогрев масла в картере
Для подогрева масла данным методом применяется внешние источники тепла. К ним можно отнести строительный фен, бензиновую горелку или даже просто разведенный костер. Главное – быстро нагреть двигатель и исключить повреждение проводки и патрубков.
Преимущества механического способа подогрева масла
Очень быстро набирается температура
Открытый огонь опасен, особенно возле топливных магистралей
Превышение максимально допустимой температуры может привести к возгоранию машины и повредить проводку или патрубки
Последствия неумелого подогрева открытым огнем
К механическим способам подогрева масла в картере также можно отнести старый метод прогрева электрогрелкой. Это не так опасно, как открытый огонь, однако следить за температурой нагрева также нужно, чтобы не доводить до кипения масла, ведь это приведет к изменению рабочей формулы.
Агрегатный способ нагрева масла в картере
Данные способы более современны и безопасны. Агрегатный способ – это подключение ТЭНа, который погружается в поддон картера, зачастую прямо в жидкость. ТЭН может размещаться в специальном отверстии, если таковое имеется в конструкции авто. Если же такого отверстия нет, можно использовать отверстие для сливной пробки или же добавить новое специальное отверстие, куда монтировать нагреватель.
Различные нагреватели для картера двигателя
Принцип нагрева ТЭНом подразумевает подачу напряжения на нагревательный элемент прямо перед запуском мотора. Источником питания для нагревателя может служить домашняя электросеть, если авто находится в гараже, или автономно от АКБ.
Типов электрических нагревателей для подогрева масла картера несколько:
Силиконовый нагреватель. Гибкий силиконовый нагревательный элемент имеет клейкую сторону и легко прикрепляется снаружи на крышку двигателя. Питаться он может от напряжения 12, 24 или 220 В.
Гибкий щуп. Прогрев электрощупом осуществляется через отверстие для масляного щупа. Гибкий нагревательный элемент погружается в картер и нагревает масло при прохождении через него электротока с напряжением 12 В.
Встроенный в сливную пробку нагреватель. Вместо стандартной заглушки применяется деталь с встроенным ТЭНом.
Электрический ТЭН. Нагреватель встраивается в поддон и производит подогрев прямым (для стандартных металлических ТЭНов) или косвенным (для керамических сухих ТЭНов) способом.
При выборе способа подогрева нужно руководствоваться такими факторами, как скорость нагрева и тип питания. Считается, что электрощуп греет лучше всего, а ТЭН – максимально быстро.
При подогреве ТЭНом нужно либо точно засекать время нагрева, но лучше использовать термостат, который будет контролировать температуру и не допустит перегрева.
Еще одно важное замечание при прогреве масла ТЭНами. Если вы будете использовать стандартный металлический ТЭН – следите за тем, чтобы он был полностью погружен в жидкость, иначе нагреватель быстро перегорит. Сухой керамический ТЭН избавлен от этих недостатков – он быстро и качественно прогреет масло, находясь в специальной защитной колбе, которая приваривается в поддон (смотрите фото ниже). Однако и стоимость сухого ТЭНа выше, чем обычного, хотя это окупается его долговечностью и эффективностью.
Использование силиконовых нагревателей и керамических сухих ТЭНов для нагрева масла в картере
На видео можно посмотреть отзыв клиента, приобретшего сухой ТЭН керамический от производителя Полимернагрев и установившего его на свое авто.
Установить ТЭН для нагрева картера двигателя достаточно быстро, но установка должна производиться только специалистами, ведь все должно быть сделано с особой внимательностью и аккуратностью. Неправильная установка ТЭНа может повредить проводку или хрупкие элементы в авто.
Вывод
Прогревать масло в двигателе зимой – это необходимая процедура. Выбор способа прогрева зависит от вашего бюджета и особенностей автомобиля: от установки автономки или ТЭНа с терморегулятором до обычного механического прогрева. Перед покупкой нагревателя для подогрева двигателя авто проконсультируйтесь со специалистами для выбора максимально подходящего варианта.
Предпусковой подогреватель масла 12В
Решил самостоятельно изготовить предпусковой подогреватель масла двигателя 12В.
Подогреватель должен вкручиваться в сливное отверстие поддона двигателя.
Доработал стандартную пробку: проточил отверстие в глубину, оставив 5 мм до наружного торца. Нарезал внутреннюю резьбу М14х1.5. Просверлил отверстие в торце диаметром 8мм для текстолитовой втулки через которую буду выводить контакт (+).
Выточил ребристый стакан Dн=19мм длинной L=130 мм из латуни с ответной наружной резьбой М14х1.5.
Просверлил в нём отверстие dвн=10мм, длина отв =123мм (для нагревательного элемента с изоляторами).
Нагревательный элемент — нихромовая проволока сечением 0.6 мм длинной около 2-метров навитая на оправку 4мм. Длинна в навитом состоянии 110 мм. Сопротивление элемента около 1 Ома.
Цвет нагрева спирали на открытом воздухе — тёмно малиновый.
Изоляторы — корпуса керамических предохранителей с наружным диаметром 10 мм и внутренним 5.5мм.
После сборки припаял крышку к стакану.
В процессе испытаний
за 15 мин. при этом садит АКБ (t= — 6,8С)
Сегодня установил на свою 2111.
Подсоединяю к клемме (+) крокодилом через предохранитель 10 А. В будущем сделаю на кнопку в салон через силовое реле или с дистанционным включением (как вариант от сигналки на доп. канал)
АКБ за 40 мин нагрева просело с 12.4В
Запуск, считаю, прошел удачно. Раньше без подогрева крутил стартером дольше и туже. При заводке НЕ чувствовал «просевшую» АКБ, заряда хватало.
Падение оборотов на тахометре — отпускаю сцепление.
С учетом всего выше перечисленного нужно внести коррективы в конструкцию: сделать пепловой экран вокруг поддона (обклеить теплоизолятором), уменьшить длину проволоки нагревателя в 2 раза — как следствие уменьшится сопротивление в 2 раза и вырастет мощность в 2 раза НО! и потребляемый ток потянется за всем этим хозяйством. Также можно уменьшить длину нагревателя на 50% т.к. есть подозрения, что часть нагревателя находится над маслом.
Нагреватель в сборе
Продолжение следует…
Размышляю по поводу подогрева масла КПП.
Там вариант со сливной пробкой не прокатит, венец мешает, буду наверное сверлить…нарезать…
Метки: предпусковой, подогреватель масла, 12в.
