Цифровой вольтметр для авто своими руками
Вольтметр автомобильный. Подборка схем
Немало автомобилистов сталкивается с такой проблемой, как непредвиденный разряд аккумулятора. Особенно неприятно, когда происходит это в пути далеко от дома. Одной из причин может быть выход из строя генератора авто. Предупредить надвигающийся разряд аккумулятора поможет вольтметр автомобильный. Ниже приведем несколько простых схем подобного устройства.
Вольтметр автомобильный на микросхеме LM3914
Это схема автомобильного вольтметра предназначена для контроля напряжения бортовой сети автомобиля в пределах от 10,5В до 15В. В качестве индикатор используются 10 светодиодов.
Основа схемы – интегральная микросхема LM3914. Данная микросхема способна оценить входное напряжение и вывести результат на 10 светодиодов в режиме точка или столбик. Микросхема LM3914 способна работать в широком диапазоне питания (3В…25В). Яркость свечения светодиодов можно выставить при помощи внешнего переменного резистора. Выходы микросхемы совместимы с ТТЛ и КМОП логикой.
Десять светодиодов VD1-VD10 отображают текущее значение напряжения аккумулятора или напряжение бортовой сети автомобиля в режиме точки (вывод 9 не подключен или подключен на минус) или столбика (вывод 9 подключен на плюс питания).
Резистор R4 подключенный между контактами 6,7 и минусом питания задает яркость свечения светодиодов. Резисторы R2 и переменный резистор R1 образует делитель напряжения. При помощи переменного резистора R1 производится настройка верхнего уровня напряжения, а при помощи R3 нижнего.
Как уже было сказано ранее, данный автомобильный вольтметр обеспечивает индикацию от 10,5 до 15 вольт. Калибровка схемы выполняется следующим образом. Подайте на вход схемы вольтметра напряжение 15 вольт от блока питания. Затем изменяя сопротивление резистора R1, необходимо добиться, чтобы зажегся светодиод VD10 (в режиме точка) или все светодиоды VD…VD10 (в режиме столбик).
Затем на вход подайте 10,5 вольт и переменным резистором R3 добейтесь, чтобы горел только светодиод VD1. Теперь увеличивая напряжение с шагом 0,5 вольта, светодиоды один за другим будут загораться, и при напряжении 15 вольт будут гореть все светодиоды. Переключатель SA1 предназначен для переключения между режимами индикации точка/столбик. При замкнутом переключателе SA1 – столбик, при разомкнутом – точка.
Автомобильный вольтметр на транзисторах
Следующая схема автомобильного вольтметра построена на двух биполярных транзисторах. Когда напряжение на аккумуляторе составляет менее 11 вольт, стабилитроны VD1 и VD2 не пропускают ток, из-за чего горит только красный светодиод, указывающий на низкое напряжение бортовой сети автомобиля.
Простой цифровой вольтметр от 0 до 30 вольт на 3 сегмента
Придумать все самому не получается – пока знаний программирования микропроцессоров не достаточно (только учусь), а отставать не хочется. Серфинг Интернета дал несколько разных вариантов как по сложности схемотехники и выполняемых функций, так и самих процессоров. Анализ ситуации на местных радиорынках и трезвый подход (покупать то что по карману; делать то, что реально сможешь, а процесс изготовления да время настройки не затянется на неограниченное время) остановил мой выбор на схеме вольтметра описанного на www.CoolCircuit.com.
Купив процессоры да индикаторы с общим анодом (делаю сразу два вольтметра на двухполярный блок питания) начал разводку печатной платы. Но далеко не «зашел» ибо оказалось что автор неверно указал распиновку процессора. Потраченные деньги заставили успокоиться и мысли направить в правильное русло – скачал даташит на этот РІС и начал разбираться что куда. Усилия не пропали и в результате все работает как надо. Дабы граждане, желающие использовать в своих разработках указанный цифровой вольтметр, не повторяли мои ошибки, решил поделиться своими мыслями.
Чтобы расчет показаний вольтметра соответствовал истине, все сделать правильно и понять процесс происходящего предлагаю хоть не оптимальный но надеюсь понятный алгоритм:
Еще раз прошу прощения у тех, кто программирует много и так не делает, но я пытаюсь донести до начинающих информацию о достаточно важном программном элементе данного микропроцессора и не потерять его из-за разных иногда совсем непонятных, а то и необъяснимых потом ситуаций. Особенно если дрожащими от волнения руками воткнул чип в только что сооруженный и впервые соединенный с компом программатор и, волнуясь, нажимаешь кнопку программировать, а оное чудо техники начинает еще и непонятные вопросы задавать – вот тут то все неприятности и начинаются.
Архив с нужными даными и печатками в SLayout-5rus:
🎁datat.rar 33.04 Kb ⇣ 788
Камрад, рассмотри датагорские рекомендации
🌼 Полезные и проверенные железяки, можно брать
Опробовано в лаборатории редакции или читателями.
Автомобильный цифровой вольтметр
Некоторые автомобили не оборудованы вольтметром, что не дает возможности следить за состоянием напряжения бортовой сети автомобиля. Контрольная лампа зарядки аккумуляторной батареи не дает точного представления о напряжении в сети, и степени заряженности батареи, а только информирует водителя о неполадках в системе электроснабжения автомобиля. Измерение напряжения батареи при выключенном двигателе, позволяет определить степень ее заряженности после длительной стоянки автомобиля.
Вольтметр, схема которого представлена на рис.1, измеряет напряжение на борту автомобиля в процессе эксплуатации. В основе прибора лежит АЦП с разрешенной способностью 10 бит на 8 каналов, реализованный на микроконтроллере DD1, который преобразовывает аналоговую форму напряжения в цифровую и выводит его на трехразрядный семиэлементный индикатор HG1-HG3. Измеряемое постоянное напряжение поступает на аналоговый вход AN3 микроконтроллера через делитель, реализованный на резисторах R1, R2. Для соответствия напряжения масштабу индикации дисплея, параллельно построечному резистору R2, включен резистор R3. Конденсатор С5 защищает аналоговый вход AN3 от возможных импульсов перенапряжения, статического электричества. Линии микроконтроллера RA0 RA1 RA2 подключены к соответствующим элементам индикации, а линии RC0 – RC5 и RA5 портов вывода данных, по команде из соответствующего порта, включают и выключают элементы индикации HG1 – HG3.
Питание вольтметра производится от стабилизатора напряжения DA1.
Яркость свечения индикаторов HG1 – HG3 устанавливается подборкой резисторов R7 – R9.
Индикаторы HG1 – HG3 могут иметь любую высоту символа и цвет свечения, но обязательно должны быть с общим анодом, и прямым током не более 20 мА. Вместо указанных на схеме элементов индикации HG1 – HG3 можно применить один на три цифры типа BA56-12.
Микросхема DA1 может бить заменена на КР142ЕН5А, КР142ЕН5В, 78М05.
Транзисторы ВС557 можно заменить отечественными КТ3107Б.
Все детали вольтметра, кроме элементов индикации, размещены на плате из одностороннего фольгированного стеклотекстолита, толщиной 1.5 мм. Чертеж платы показан на рис.2. Элементы индикации находятся на отдельной плате, монтаж которой выполнен навесным монтажом. Плата вольтметра соединена с платой входами индикатора при помощи проводников. Плата под индикатор разводится индивидуально в зависимости от типа и размеров индикатора.
Налаживание устройства начинают с подключения контрольному вольтметру, предварительно подав на вход схемы контрольное напряжение в пределах 1-15 В. Если схема собрана правильно, индикаторы должны засветится, и показать величину напряжения. Изменяя сопротивление построечного резистора R2, добиваются требуемой точности индикации напряжения на шкале вольтметра, которое должно точно соответствовать показаниям контрольного прибора.
Устройство помещено в пласмасовый корпус рис. 3, и приклеено двусторонним скотчем к панели приборов, в удобном месте рис.4.
Контакт 1 разъема XP1 подключаю непосредственно к цепи, напряжение в которой появляется при включении зажигания. Можно подключить его непосредственно к замку зажигания или к соответствующему проводу в монтажном блоке.
Исходник, прошивку и файл печатной платы в формате LAY вы можете скачать ниже
Автор: А. Титаренко (КТ_805), г.Сумы, Украина
Цифровой вольтметр в автомобиль
Конечно нужен он или нет, решать каждому в отдельности. Я решил сделать. Хотелось всегда видеть напряжение бортовой сети. В будующем бортовик покупать не планирую. Поэтому заморочился сей девайсом.
Вольтметр полезем тем также, у кого «мощная музыка». Всегда виден заряд аккумулятора.
Процесс:

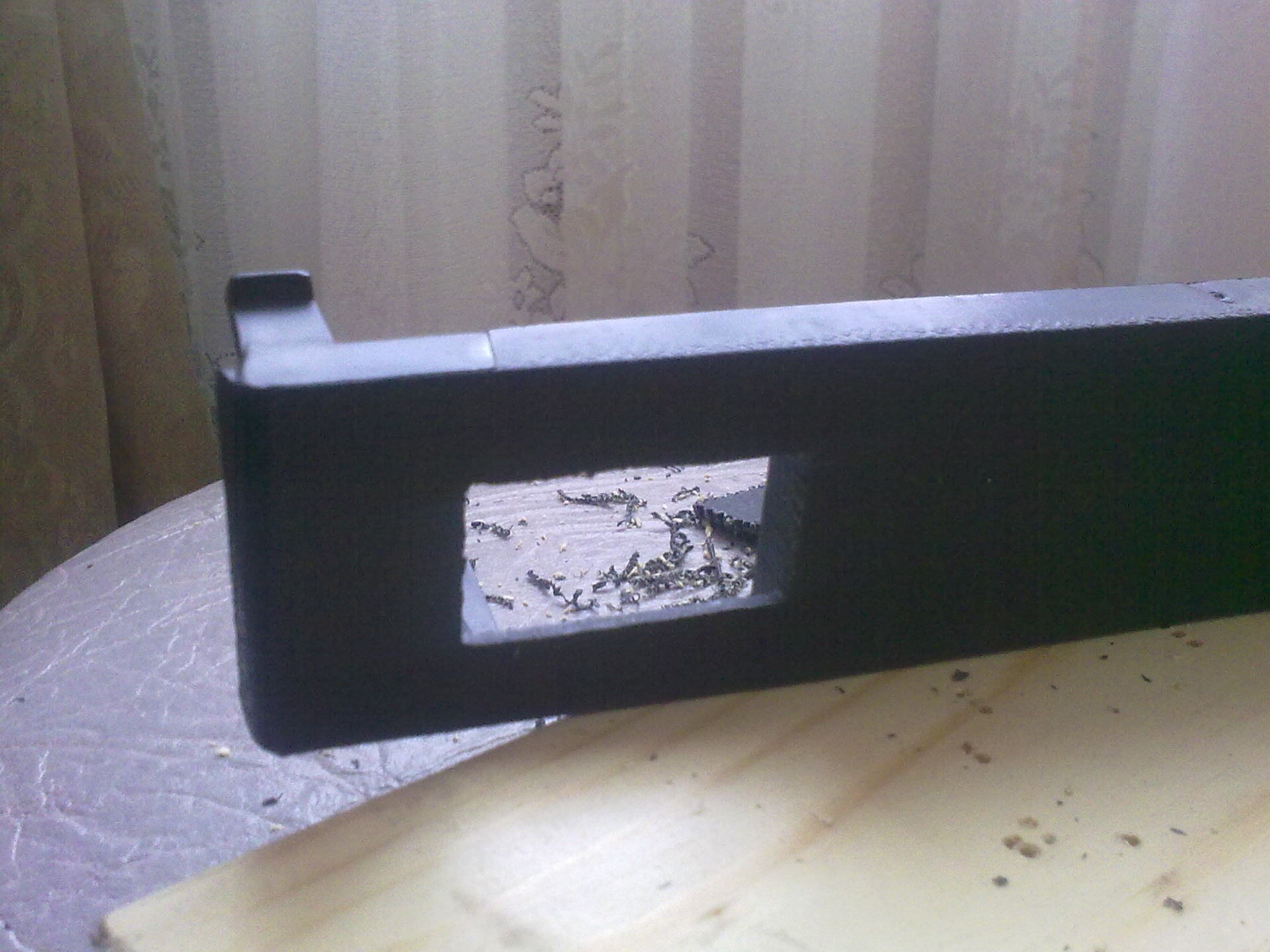

Сначала вырезал прямоугольник на заглушке, где у других стоит бортовик:

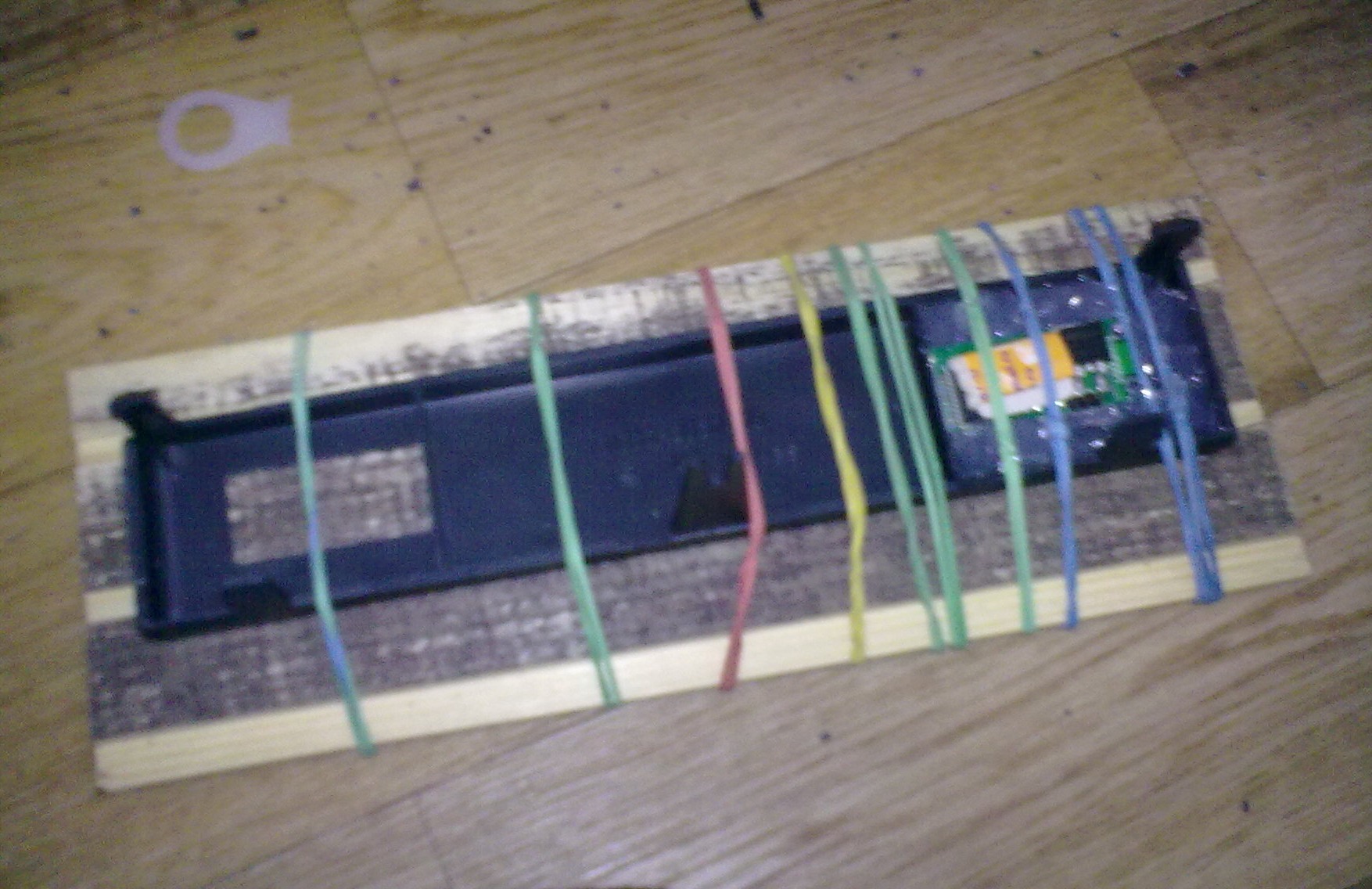

Установил туда вольтметр и закрепил все это добро на досечке резинками как показано на рисунке:

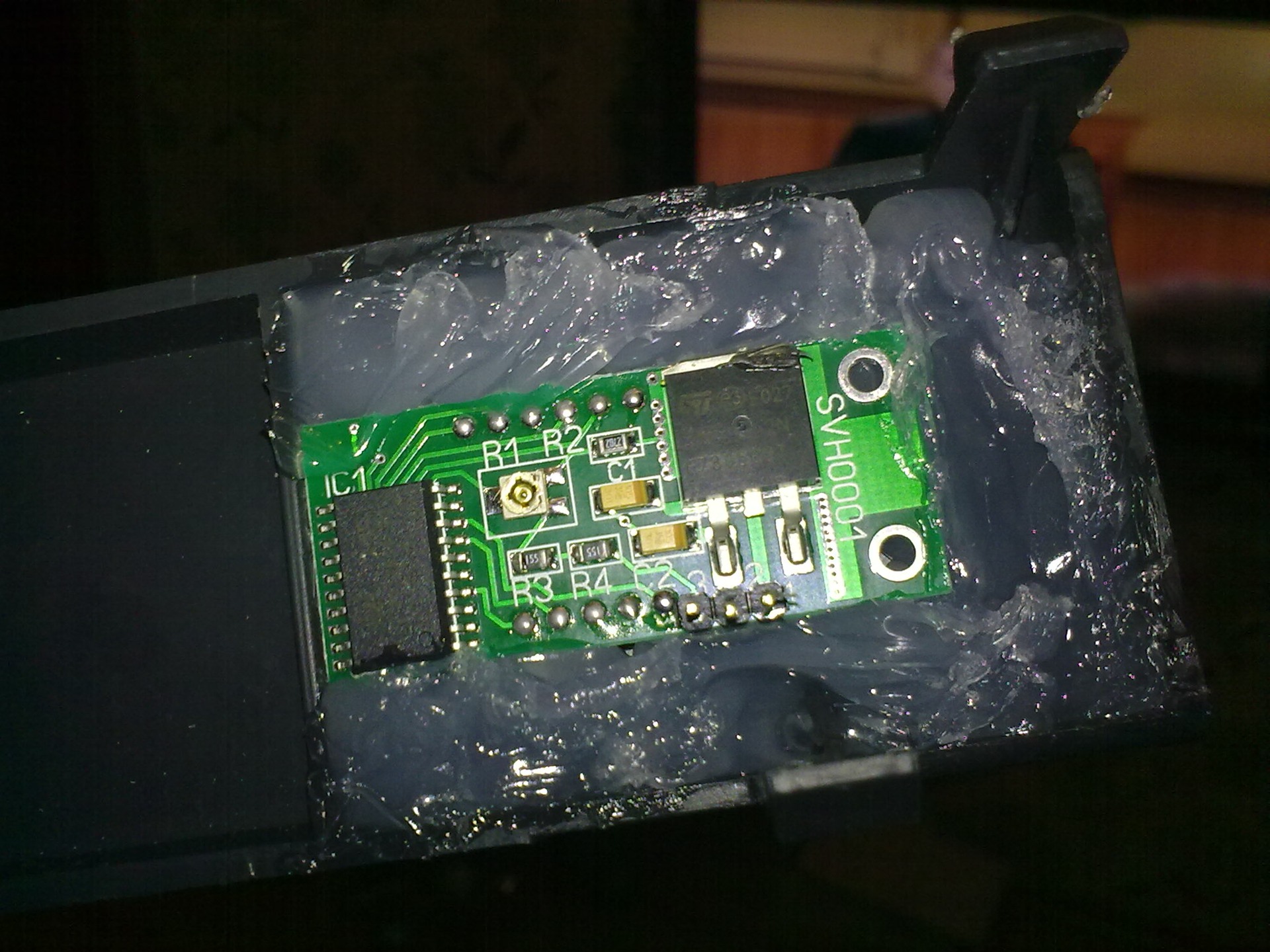

Затем заполнил свободное пространство сантехническим прозрачным герметиком для «схватки».
Убрал резинки и получилось вот так:

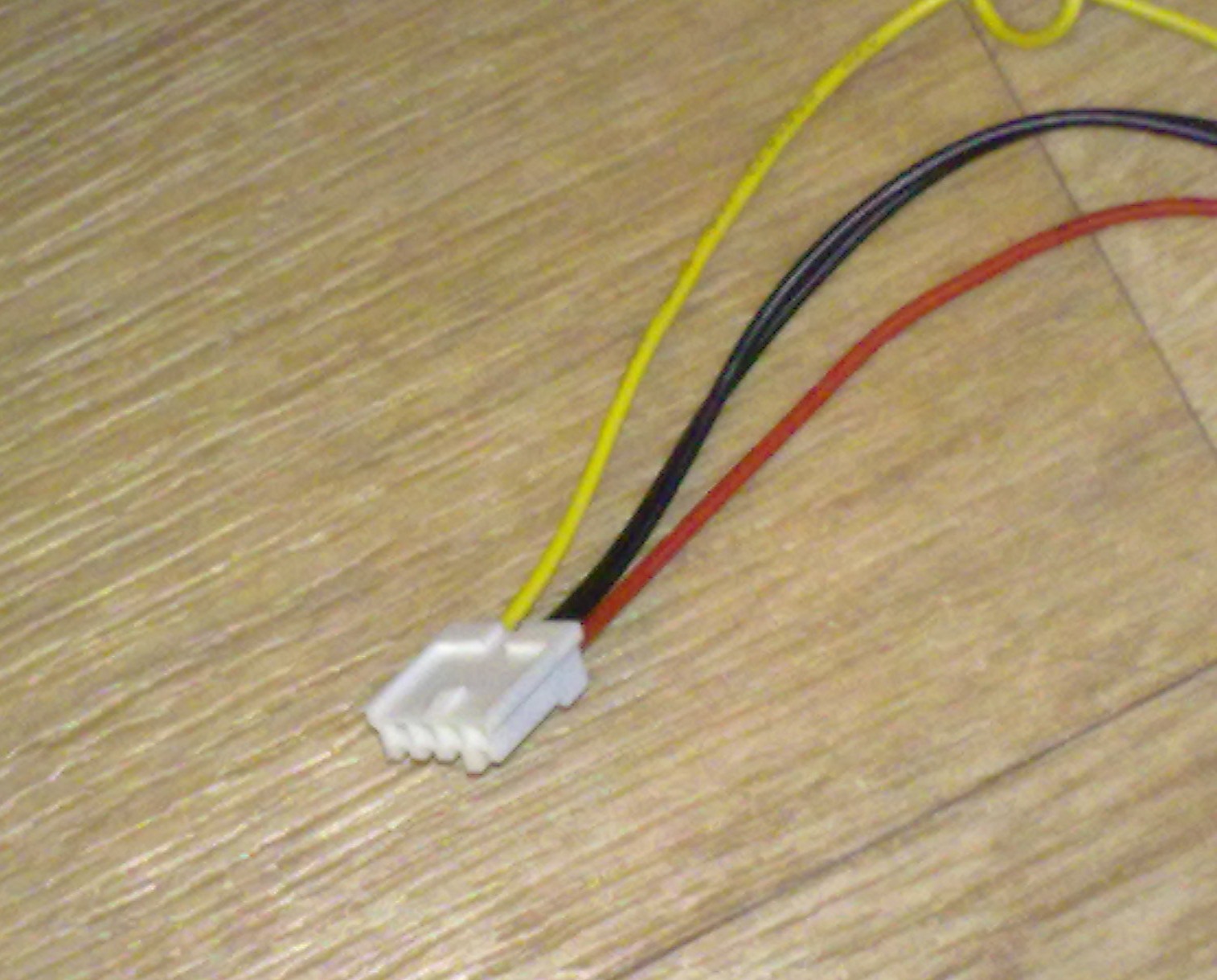

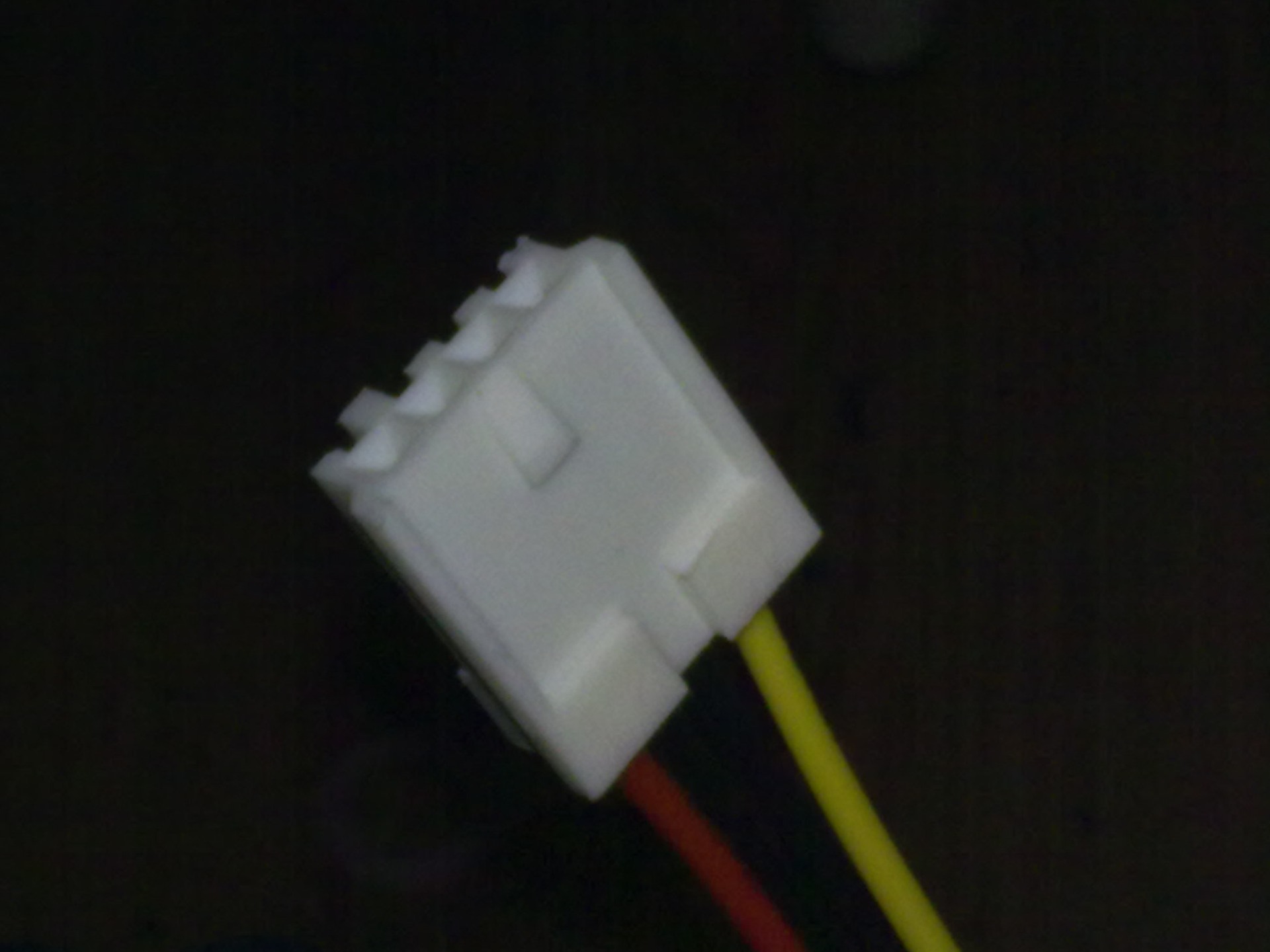

Для подключения вольтметра использовал разъем от старого системного блока. Он подошел кстати.
Подключил пока по временной схеме — при включения зажигания. Хочу чтобы вольтметр включался, когда включается магнитолка. Это делается для того чтобы следить за напряжением при включенной музыке. У многих наверно были случае когда включали музыку на природе до победного, до тех пор пока не сядет аккумулятор. Заодно я установил кнопочки. туда выведу по отдельности включение усилителей. Это удобно тем, что можно настраивать их по отдельности. Этим займусь позже. На улице холодно, а теплого гаража нет.
Конечно приятно когда все сделано своими руками. Вот еще фото вечером. Вид отличный.
Кому понравилось — нажимайте на звезды.
Всем спасибо!
Вольтметры
Хочу поделиться мелкой доработкой в виде установки вольтметров на автомобиль. Заодно интересно выслушать мнение относительно нормального напряжения, каким оно должно быть.
О самой силовой проводке и её доработках в связи с установкой аудиосистемы я рассказывал недавно в этом же славном сообществе.
Так вот, для полного контроля над разросшимся бортоборудованием решено было установить вольтметры. А два их потому что и АкБ у меня две. По ссылке выше я подробно об этом рассказывал.
Первый вольтметр показывает напряжение подкапотной АкБ. Если быть совсем точным, то напряжение на главном блоке предохранителей, который связан с АкБ довольно коротким и довольно толстым проводом, падение напряжения на котором при любой возможной нагрузке на порядки меньше, чем цена деления вольтметра. Зато плюсы такого подключения в том, что провод вольтметра защищён предохранителем, штатно расположенным.
Это удалось реализовать тем, что вольтметр подключен к колодке штатной «магнитолы». Это отдельный провод, на который не подключено ничего кроме вольтметра. А штатной «магнитолы» давно уж нет.
Вместе с тем вольтметр имеет провод включения. Он подключен к плюсовому проводу подсветки бардачка.
Удобство в том, что там появляется напряжение при снятии автомобиля с охраны.
Режим работы получается такой: открыл машину — уже видишь показания вольтметра. Закрыл — вольтметр выключился. Если минут 15 машина открыта и в ней ничего не происходит, вольтметр гаснет. Достаточно напомнить автомобилю о своём присутствии (открыть/закрыть дверь, включить свет, зажигание), то вольтметр включится.
Основная идея в том, что вольтметр показывает напряжение тогда, когда АкБ работает, а когда АкБ отдыхает, нечего и показывать.
Схема получается такая.
Что касается минусового провода, то точка массы на моторном щите эквипотенциальна с точкой массы под капотом при любом варианте нагрузки электросети с точностью, на порядки более высокой, чем цена деления. Если короче, то показания вольтметра (даже нескольких), подключенного к клеммам АкБ полностью совпадают с показаниями установленного вольтметра при любых вариантах нагрузки.
Второй вольтметр показывает напряжение второй АкБ, расположенной в багажнике. Подключен он просто отдельной парой проводов из багажника и которые тоже защищены предохранителем в дополнительном блоке, где расположены и другие предохранители, относящиеся к аудиосистеме.
Ну а включение вольтметра организовано ещё проще. Он включается вместе с включением аудиосистемы. Для этого задействован провод «REM» от головного устройства.
Схема получилась такой.
Вывел я все эти провода в место расположения ниши, рядом с пепельницей.
Эта ниша для меня всегда была бесполезной. Пожалуй, там бы мог лежать мобильник, но мобильника в нормальном смысле у меня нет, у меня планшет вместо телефона и он туда всё равно не влезает. Так что решено было установить вольтметры вместо ниши. При этом было стойкой желание не заколхозить родной пластик, ничего не резать, не сверлить, не ляпать клеем. Я просто снял эту площадку и отложил в укромное место до времени продажи машины. А вместо ниши была сконструирована вот такая конструкция.
По нарисованной мною модели были напечатаны вот такие детали. Спасибо доброму соседу с 3D-принтером)
Основание повторяет нижней частью площадку ниши, со всеми её выступами и защёлками.
А сами вольтметры будут закреплены на такой вот панели.
Для эстетики и чтобы несветящиеся элементы вольтметра не бросались в глаза белым, вольтметры решено было закрыть чёрным стеклом.
Чёрное стекло оказалось недостаточно чёрным (около 50%) и было дополнительно затонировано плёнкой 15%. Получилось то что надо.
Панельку оклеил лоскутком телячьей кожи и вклеил стекло
А вольтметры с другой стороны.
Установил основание (также оклеенное кожей). Встало очень плотно на родные защёлки.
Добавил поролона, чтобы разъёмы не бренчали.
И вот что получилось.
Пепельница, кстати, открывается по-прежнему, в ней у меня фонарик хранится.
Вот такой общий вид.
Ну и самое интересное, как всё это работает.
Уже пару недель езжу с ними, всё нравится. И вот что наблюдаю обычно.
Как только заведусь, напряжение показывает 14,5-14,6 на буквально полминуты. Затем 14,4 ещё минут на 5-10. В течение ещё минут 10-15 плавно спускается до 14,0-14,1 и уже держится на этом уровне.
Так вот, нормально ли это? Может быть есть какой-то управляющий блок, который сразу после старта стремится побыстрее восполнить заряд, а как восполнит, успокаивается и поддерживает его? Или это связано тупо с нагревом генератора в горячем подкапотном пространстве?
