Цветомузыка в авто своими руками

Party-Lancer 1.0 или цветомузыка в авто своими руками

Загорелся я цветомузыкой в своем автомобиле. ДА, не практично! ДА, используется раз в год! ДА, это не первая необходимость. НО ХОЧЕТСЯ! 🙂 да и цена вопроса смешная! Разве что по времени — почти трое суток с перерывами лишь на сон и изредка на еду 🙂

Схему придумал, естественно, не сам, нашел на драйве, куча аналогов в интернете, но описания что и как делать нигде нет! Это сейчас я понимаю, что схема простейшая, даже примитивная! Но пока я до этого дошел, пришлось прочитать не одну статью по электронным компонентам 🙂 благо нашелся человек с ангельским терпением, который помогал мне, поддерживал и постоянно что-то подсказывал 🙂

Цветомузыка работает, каждый из трех каналов попадает в свой такт, регулировка работает, убавляет чувствительность и яркость любой из лент.

Более того, на эту плату я добавил специальные разъемы для подключения проводов и лент, можно сколько угодно раз к устройству подключаться и отключаться, все довольно удобно. Снизу плату залил клеевым пистолетом, во-первых он неплохо защищает от влаги, является изолятором, более того, нет никакой опасности нагревания схемы, поэтому клею ничего не грозит.

Далее в планах попробовать сделать корпус для платы, установить все в атомобиль и сделать второе абсолютно аналогичное устройство, но на других транзисторах, которое будет подключено на другой, противоположный первому, канал.

Плюс видео с полным описанием и примером работы

Источник

Простая схема цветомузыки в авто для сборки своими руками

Вопрос сборки простых цветомузыкальных приставок своими руками уже рассматривался в одной из наших статей. Их работа была основана на преобразовании слабого сигнала и его разделении на несколько частотных составляющих. Теперь пришла очередь сконструировать нечто подобное для автомобиля со встроенной магнитолой. Предлагаемая цветомузыка для авто легко собирается, быстро настраивается и отличается красочными световыми эффектами за счет применения светодиодных лент разных цветов.

Схема и принцип её работы

Принципиальная схема устройства показана на рисунке. Основное отличие приведенной схемы цветомузыки в машину от других схем заключается в отсутствии каскада предварительного усилителя. В данном случае его роль отведена готовому усилителю, встроенному в автомагнитолу. Также можно подключиться к выходу любого усилителя низкой частоты (УНЧ) как промышленного производства, так и собранного своими руками. В результате на схему приходит относительно мощный сигнал, составляющий десятки миллиампер. Питается цветомузыка в авто от аккумулятора +12В и, что главное, не боится перепадов бортовой сети.

Использование предусилителя значительно упрощает задачу радиолюбителю, сводит к минимуму набор необходимых деталей и облегчает сборку печатной платы. Входной сигнал поступает на переменные резисторы R1, R2, R3, которые разделяют его на три части. Далее постоянная составляющая тока в каждой ветви отсекается конденсаторами С1, С2, С3, которые вместе с С4-С6 и R4-R6 образуют частотные фильтры. За счёт разной ёмкости конденсаторов каждый фильтр пропускает определённую звуковую частоту, которая в итоге усиливается транзисторами VT1-VT3. Результирующие сигналы низкой, средней и высокой звуковой частоты снимаются с коллекторов VT1-VT3 соответственно. Каждый отрезок светодиодной ленты подключается последовательно с коллектором. Ток нагрузки ограничивается резисторами, расположенными непосредственно на светодиодной ленте.

Печатная плата и детали сборки

Учитывая тот факт, что усилители мощности бывают разные, то есть у каждого свой коэффициент усиления, номиналы резисторов R1, R2, R3 придётся подбирать индивидуально. В связи с этим в процессе настройки необходимо подключить переменные резисторы сопротивлением примерно 10 кОм. После подбора режима работы под конкретный усилитель на печатную плату можно впаять постоянные резисторы.

Вниманию читателей предлагается два варианта сборки цветомузыкальной приставки. Первый – в виде миниатюрной печатной платы с использованием трех переменных резисторов.

Второй – в виде монтажной платы размером 50 на 70 мм, на которой достаточно места для всех деталей, включая переменные резисторы с ручками для подстройки. Каждый вариант по-своему хорош.В обоих случаях фиксацию проводов рекомендуется выполнять с помощью нажимных (устойчивых к вибрации) или винтовых клеммников с шагом 2,5 мм. В некоторых случаях входной сигнал для цветомузыкального устройства удобно взять с выхода на динамики УНЧ, используя при этом стандартный mini-jack 3,5 мм. Если автомагнитола оснащена стереовыходом, то цветомузыка в машину своими руками может быть собрана в двухканальном варианте. Такое решение позволит подключить не 3, а 6 отрезков светодиодных лент разных оттенков и создать больше световых эффектов.

В схеме применены транзисторы КТ805АМ с максимальным током коллектора 5А. Их можно заменить ещё более мощными КТ829 с любой буквой, но транзистор придётся развернуть на 180° (база слева). Также следует учесть, что при подключении светодиодных лент с потреблением более 0,5А в каждом канале, транзисторам потребуется дополнительный отвод тепла на радиатор.

В схеме используются полярные конденсаторы на напряжение не ниже 16В следующих номиналов: С1 – 100 мкФ, С2 – 22 мкФ, С3, С5 – 4,7 мкФ, С4 – 47 мкФ, С6 – 1 мкФ. Резисторы R4-R6 мощностью не менее 0,125 Вт и сопротивлением 100 Ом.

Поместить готовую цветомузыкальную приставку можно в обычном пластиковом корпусе, купленном на отделе электротехнических товаров. В таком исполнении устройство защищено от пыли и влаги, а также легко монтируется за приборной панелью авто.

Источник

Party-мобиль или цветомузыка своими руками

Всем доброго времени суток! Наконец-то решился написать о своей недавней работе — установке цветомузыки в автомобиль :)) Вариант еще не завершенный, но сделано все самое сложное — двери и карманы… ноги — не самое сложное, но тоже заморочиться пришлось :))

ДА, вот такой вот ФЕТИШ! 🙂 Загорелся я цветомузыкой в своем автомобиле. ДА, не практично! ДА, используется раз в год! ДА, это не первая необходимость. НО ХОЧЕТСЯ! 🙂 да и цена вопроса смешная! Разве что по времени — почти трое суток с перерывами лишь на сон и изредка на еду 🙂

И так немного подробнее:

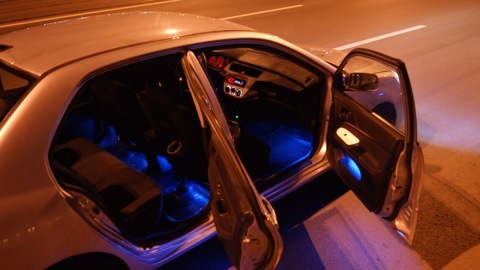

Главня идея — сделать мини пати-мобиль, который бы радовал меня и окружающих музыкой и светом, на котором приятно было бы приехать в компанию друзей, на встречи, поехать на пляж, на природу и т.д.

Начал все с изготовления самодельного контроллера, который по-прежнему находится в разработке, всего рассказывать не буду, но скажу, что он должен получиться двухканальным (подключение до 6 источников света разных цветов) а также с отдельным усилителем (подключение к магнитоле тюльпанами или через джек 3,5 мм)

ВОТ ТАКОЙ КОНТРОЛЛЕР (ОПИСАНИЕ УСТРОЙСТВА)

И ВОТ ТАК ОН РАБОТАЕТ

Когда закончу данное устройство, планирую установить его в багажник (работать будет только при открытом багажнике), остальной автомобиль подсвечивается при помощи светодиодной ленты и музыкального контроллера

И немного подробнее об этом:

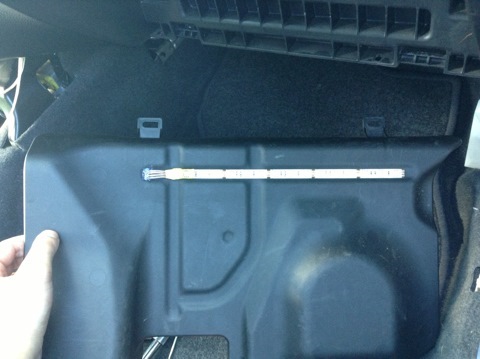

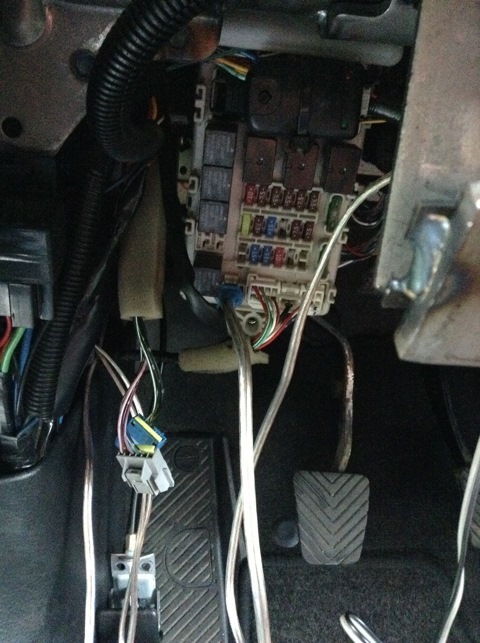

Разбирать пришлось много: снималась обшивка всех дверей, полностью разбиралась центральная консоль в салоне, вытаскивалось водительское кресло. По всему салону протянуто больше 20 метров провода, он закреплен и спрятан в кабель-каналы. В двери провод прокладывался через штатные отверстия, ничего нигде не торчит, не выпирает, не болтается. В передних дверях сделаны колодки из 4 клем, чтобы, например при снятии обшивки двери, провод можно было отсоединить. Также это позволяет при необходимости легко поменять ленту. Также колодка на 4 клемы установлена рядом с контроллером, от нее идут провода на двери и ноги спереди, далее идет провод под подлокотник и там также стоит колодка, от нее идут провода на подсветку ног задних пассажиров и задние двери.

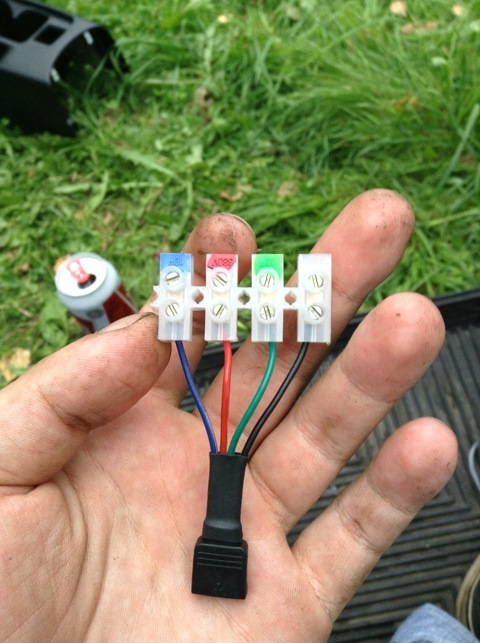

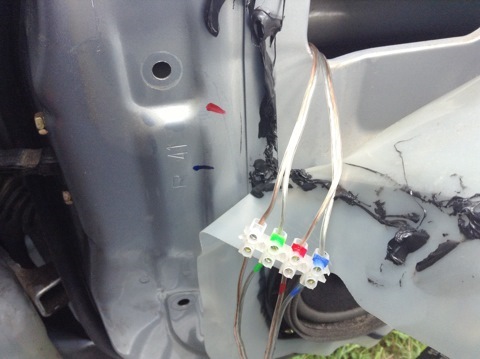

Провод использовал двужильный, поэтому концы приходилось помечать лаком, на самом деле достаточно обозначить красный цвет — рядом с ним всегда синий, а другая жилка такого же цвета — плюс, рядом с которым всегда зеленый цвет 🙂

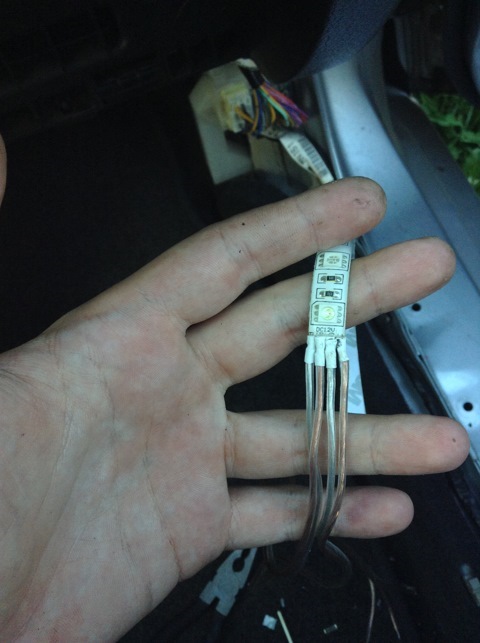

В пайке тоже пришлось придумать маленькую хитрость — чтобы цвета не смешивались, разрезал все дорожки между и припаивая провод изолировал каждый отдельный термоусадкой, это конечно немного дольше и сложнее, зато очень надежно

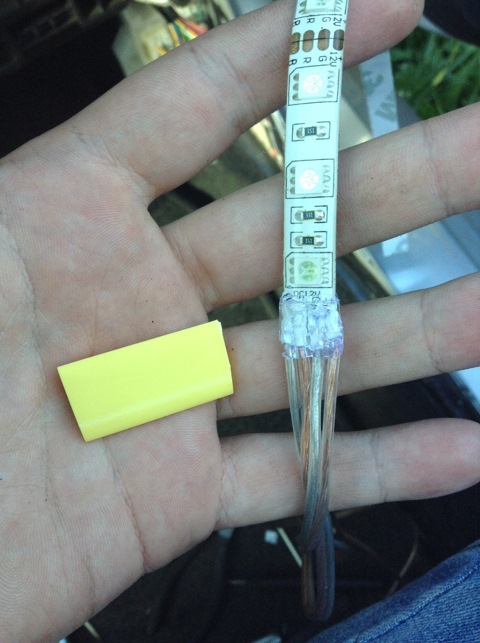

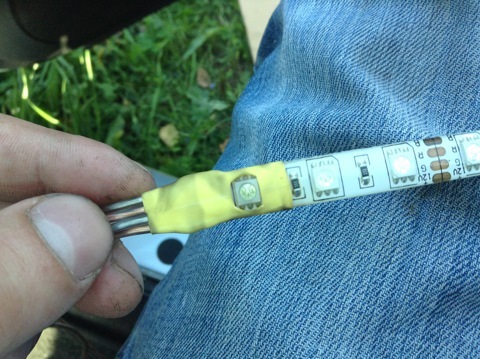

Дальше заливал все клеем из пистолета и дополнительно защищал термоусадкой, при чем она заходит на первый светодиод (для него вырезано отверстие):

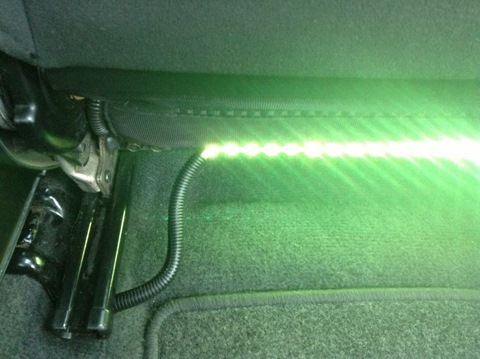

Сейчас подсветка включается при открытии любой двери, но в ближайшем будущем сделаю кнопку принудительного включения, плюс отдельные включатели/выключатели на разные каналы, например отдельно ноги, отдельно двери, кармашки и т.д. Так как элементов мало, делать кнопки отдельных каналов пока не стал. Для кнопки принудительного включения все готово, но сделать просто не успел

Контроллер позволяет включать ленту в разных режимах: это простое горение основных цветов: зеленого, красного, синего, фиолетового и т.д. с регулировкой яркости; следующий режим — смена 3 или 7 цветов с настройкой скорости; более приятный режим — плавная смена 3 или 7 цветов с настройкой скорости; а также 4 режима работы цветомузыки

Немножко подробнее в двух частях в БЖ (еще там все фото кликабельны): часть 1 и часть 2

Всем спасибо за внимание, надеюсь было интересно 🙂 за «нравится» и «рекомендую» — отдельный респект 🙂

Всем добра и хорошего настроения! Ровных дорог и отличного дня 🙂

Метки: цветомузыка, подсветка, светодиодная лента, rgb контроллер, музыкальный контроллер

Комментарии 75

Все аккуратно красиво, везде много компанентов, а простые работают через раз, а тут все понятно. Поделись пожалуйста схемой.

Скинь пожалуйста схему, за ранее спасибо.

Скинь подробную схему

скинь пожалуста схему

Фух, вроде пока всем ответил))

Скиньте пожалуйста схему в лс)
Многие пробовал, не работают. А у вас прстая и аккуратная. Вообще ништяк)

А схемку пожалуйста скиньте!

Крутяк) Можно схему в лс?)

Классно)))) можно ссылку на схему и что нужно для такого удовольствия?!

Спасибо 🙂 немножко позже в ЛС напишу!

просто супер!) главное, что все в кабель каналах, термоусадки, термоклей — люблю, когда все в по фен шую в этмо плане!)

Спасибо! Для меня это тоже важно, я вот проводку смотрю и не понятно, где заводская и где моя, потому что все аккуратно и красиво)) этого никто не видит, но об этом знаю я)) и мне хорошо))

Очень понравилось! если можно список деталей и схемку?

Можно, немножко позже, на даче сейчас))

идея, задумка, реализация — 5 балов. а все кто кричат колхоз! гов.о! покажите как надо, ссылочку на свой БЖ где все СУПЕРР!

Спасибо, огромное за поддержку))

сам делаю точно такую же подсветку… такое ощущение что ты у меня спёр идею и осуществил раньше))) аж обидно блин)) а в общем молодец. отлично получилось

Спасибо! Идея не новая)) долго думал, чего бы такого сделать, не хотел только подсветку днища делать, но теперь когда уже начал все подсвечивать, понимаю, что и до дна тоже доберусь))

Ну что тут сказа- просто охринительно)

Лучший комплимент, спасибо))

Неплохо! 🙂
Только где бассейн, пальмы и легкодоступные девушки в купальниках. Без этих атрибутов тема раскрыта не полностью 🙂

Эх, если бы)) нужен немного другой автомобиль для этого… тойота тундра бы подошла)) там и бассейн бы сделал и пальмы и все остальное))

Крассава! вообще молодец!

Спасибо, сам тащусь))

стабилизатора напряжения на 12 вольт для ленты нет? лучше поставить, а то лента долго не проживёт.

Стабилизатор в самодельную плату или в магазинский контроллер? Стабилизаторы у меня есть, самые разные, но пока без них все четко работает, на ленту выход нормальный через контроллер

контроллер лишь коммутирует через ключи светодиоды к питанию… а ленты рассчитаны на 12 вольт…
Эксплуатация светодиодных лент и недорогих ламп на базе светодиодов в бортовой сети автомобиля связана с определенными трудностями. Общеизвестно, что превышение входного напряжения свыше 12-12,5 В пагубно сказывается на светодиодных лентах и лампах, вызывая их перегорание и преждевременное снижение яркости. Напряжение бортовой сети при заведенном двигателе может находиться в пределах 13,5-14,5 вольт, при повышении оборотов — вплоть до 16-17 В. Такое напряжение быстро выводит из строя приборы на основе светодиодов.

Модуль защиты предназначен для подключения нагрузки, рассчитанной на входное напряжение 12 В, к бортовой сети автомобиля, либо к другому нестабилизированному источнику напряжения. Схема имеет защиту от короткого замыкания в нагрузке, не создает импульсных помех в сети автомобиля. Имеется возможность соединения нескольких устройств для увеличения выходной мощности.

При входном напряжении 13-17 В, выходное напряжение модуля составляет 12,1 В. Максимальный выходной ток 1-5 А в зависимости от примененного радиатора. Требуемая площадь радиатора рассчитывается из соотношения примерно 20 кв.см. на ватт.

Вариант в корпусе полностью защищен от воздействия влаги и рассчитан на выходной ток до 1-2 ампер. Это соответствует 1-2 метрам светодиодной ленты 5050 (60 шт/м). Желательна установка на металлическую поверхность.
alled.ru/product-548.html
(я там не работаю… т.е. не рекламирую. просто для понимая процессов написал)

Хорошо, спорить не стану, но как тогда объяснить, что у меня вся подсветка в авто давно уже светодиодная, но нигде нет ни одного стабилизатора? Да и ДХО на очень многих автомобилях в том числе и у меня работаю долго и вполне успешно без стабилизаторов, на одних лишь резисторах… Разве светодиоды на столько сильно боятся напряжения? Мне казалось они только от чрезмерной силы тока могут умереть

вот ledway.ru/ замечательный форум! там много ответов найдете на свои вопросы… я там живу уже третий год и считаю, что более информативного сайта по светодиодам и т.д. на эту тему в России просто нет. всё конечно ИМХО…
заменил лампочки в габаритах на светодиодную 15 руб… хватило на 3 недели.

С удовольствием почитаю)) спасибо за ссылку!

контроллер лишь коммутирует через ключи светодиоды к питанию… а ленты рассчитаны на 12 вольт…
Эксплуатация светодиодных лент и недорогих ламп на базе светодиодов в бортовой сети автомобиля связана с определенными трудностями. Общеизвестно, что превышение входного напряжения свыше 12-12,5 В пагубно сказывается на светодиодных лентах и лампах, вызывая их перегорание и преждевременное снижение яркости. Напряжение бортовой сети при заведенном двигателе может находиться в пределах 13,5-14,5 вольт, при повышении оборотов — вплоть до 16-17 В. Такое напряжение быстро выводит из строя приборы на основе светодиодов.

Модуль защиты предназначен для подключения нагрузки, рассчитанной на входное напряжение 12 В, к бортовой сети автомобиля, либо к другому нестабилизированному источнику напряжения. Схема имеет защиту от короткого замыкания в нагрузке, не создает импульсных помех в сети автомобиля. Имеется возможность соединения нескольких устройств для увеличения выходной мощности.

При входном напряжении 13-17 В, выходное напряжение модуля составляет 12,1 В. Максимальный выходной ток 1-5 А в зависимости от примененного радиатора. Требуемая площадь радиатора рассчитывается из соотношения примерно 20 кв.см. на ватт.

Вариант в корпусе полностью защищен от воздействия влаги и рассчитан на выходной ток до 1-2 ампер. Это соответствует 1-2 метрам светодиодной ленты 5050 (60 шт/м). Желательна установка на металлическую поверхность.
alled.ru/product-548.html
(я там не работаю… т.е. не рекламирую. просто для понимая процессов написал)

есть такое устройство как реле регулятор, оно не позволяет поднять напряжение больше 15в в жизни оно колеблется 13.5-14.5

Источник

Цветомузыка самодельная из светодиодов

Цветомузыка самодельная в салоне собственного авто будет интересна всем любителям красивой дискотечной музыки. Сделать ее своими руками совершенно несложно.
Цветомузыка в домашних условиях может быть быстро и легко собрана, если знать некоторые нюансы схемы и ее правильной установки.

Схемы цветомузыки в авто

Как сделать самодельную цветомузыку

Большое количество схем самодельной цветомузыки опубликовано бывает на форумах радиолюбителей. Одни из предназначены только для опытных, другие – для начинающих умельцев.
В принципе, все схемы построены по одному принципу, который и рекомендуется уяснить, чтобы сборка не представляла собой больше нечто неосуществимое и очень сложное.

Простая схема

Самодельная цветомузыка на светодиодах

Собрать по такой схеме цветомузыку способен даже школьник, ведь она состоит всего из одного транзистора. Название его КТ815Г.
Эту цветомузыку можно собрать на диодах, позаимствованных от простого карманного фонарика.
Делается все следующим образом:

Самодельная цветомузыкальная установка

Примечание. Светодиоды будут мигать под басы и чем больше громкость, тем ярче они светятся. Что касается каналов, то достаточно двух, не подключенных к динамику.

Сложные схемы

Самодельная простая цветомузыка и схема

Они позволят создать более профессиональные с точки зрения пользователя, схемы.

Первый вариант схемы

Собирается она на пяти диодах. Все они пятимиллиметровые и на 3 V, имеют прозрачные линзы. В качестве транзистора берется КТ815 или КТ972. Его задача усиливать и выполнять роль ключа.
Делается все так:

Примечание. В результате этого получаем очень удачную цветомузыкальную схему. Светодиоды очень эффектно светятся в такт музыки, схема потребляет мало тока, а низкие частоты воспроизводятся просто супер. Только надо быть начеку: от громкой музыки светодиоды могут не выдержать и перегореть.

Второй вариант схемы

Находим транзистор КТ817, провода, штекер от наушников и СД ленту.
Начали:

Светомузыка из гирлянд

Схемы простой самодельной цветомузыки

Вполне удачное решение, которое потребует применение лампочек из новогодних гирлянд:

Примечание. Схема в данном случае будет подразумевать восемь проводников витой пары, которые передают сигнал с контактов ГУ на блок управления цветомузыкой.

Цветомузыка из светодиодов

Оригинальная схема для изготовления красивой цветомузыки. В данном случае нужен корпус, который делается из оргстекла.
Приступим:

Как сделать цветомузыку самому

Корпус из оргстекла можно установить в салоне авто, где угодно. Все будет зависеть от индивидуальных предпочтений, длины провода и т.д.
В процессе работ надо обязательно учитывать следующее:

Примечание. Как пример, если адаптер 12В, а напряжение на каждый диод дается в 3В, то общее количество светодиодов должно равняться 4-м.

Схема с сигналом от динамика

Самодельные цветомузыкальные установки

Еще одна популярная схема создания цветомузыки.
Делаем следующее:

Примечание. При этом очень важно не замкнуть выход УЗП*. С этой целью распаиваем только один провод.

УЗП* — Усилитель звуковой платы

Как сделать цветомузыку в домашних условиях

Примечание. Если цветомузыка будет собираться из 4-х светодиодов, то значение R должно равняться 820 Ом.

Популярная разноцветная схема

Другая распространенная схема подразумевает возможность увеличения питания. Особенно это будет актуально в том случае, если используется цепочка из множества светодиодов.
Схема такая:

Совет. Если есть желание сделать цветомузыку ярче, то нужно всего-то уменьшить номиналы резисторов до пары сотен, а транзисторы поменять на КТ817.

У данной схемы есть одно преимущество, которого нет ни у одной другой: возможность использования светодиодов любого цвета.
Так, при воспроизведении НЧ басов будет мигать красный светодиод, при воспроизведении СЧ и ВЧ – зеленые. Что касается установки яркости, то она регулируется вращалкой громкости звука: чем выше звук, тем ярче свечение.

Потолок авто в светодиодах

Звездное небо в авто своими руками

Если есть желание, то можно не только устроить в автомобиле то-то подобное дискотеке, а соорудить подсветку, которая бы или включалась отдельно или была связана с музыкальным воспроизведением. Данная операция тоже подразумевает использование светодиодов.
«Звездное небо» на потолке автомобиля будет смотреться чудесно. Такой тип освещения, оказывается, практикуется уже давно и даже не только в автомобилях, но и в собственных квартирах.
Использовать данную схему можно по-разному:

Инструкция по созданию:

Примечание. Очень важно на данном этапе все сделать правильно. В противном случае, придется демонтировать собранный потолок, если перегорят диоды. Чтобы избежать этой ситуации, надо после сборки проконтролировать схему (узнать, сколько вольт и какой силы ток у данной схемы). В качестве тестового блока подойдет старый БП от компьютера.

Схема звездного неба

Примечание. Светодиоды можно сгруппировать по 3 и соединить с резистором, а затем группы провести к стабилизатору параллельно.

Вот и все дела. Надеемся, что из приведенных схем читателю удастся что-либо подобрать для себя. Только надо не забывать позаботиться о том, чтобы не включать красивую цветомузыку во время движения автомобиля. Это сильно отвлекает от дороги и способно спровоцировать аварию.
В процессе работ своими руками будет полезен видео обзор по теме, фото – материалы, схемы и прочее. Инструкции, подобные приведенным выше, можно найти и в других статьях нашего сайта. Цена самостоятельного создания и установки цветомузыки считается самой низкой в мире автотюнинга, ведь расходные материалы тоже можно изготовить своими руками.
