Угловая характеристика синхронной машины это зависимость

Угловые характеристики синхронной машины

Угловой характеристикой синхронной машины называют зависимость Р1 = f(Θ) при постоянных токе возбуждения, напряжении и частоте сети (If = const, Uc = const, fc = const). Знание этой характеристики позволяет установить ряд важных свойств синхронной машины, определяющих устойчивость ее работы параллельно с сетью.

Найдем эту зависимость для синхронной машины с явнополюсным ротором, полагая, что сопротивление якоря равно нулю (ra= 0) и машина не насыщена.

Активная мощность синхронной машины определяется выражением

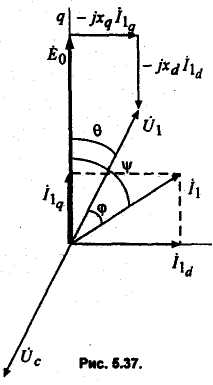

Для преобразования этого выражения в искомую зависимость Р1 = f(Θ) воспользуемся векторной диаграммой синхронной машины, включенной в мощную сеть с напряжением Uс = const и fс = const и работающей в режиме генератора с выдачей реактивной мощности в сеть (рис. 5.37).

Согласно векторной диаграмме

С учетом этого соотношения выражение для активной мощности преобразуется к виду

Учитывая, что

выразим активную мощность через продольную I1d и поперечную I1q составляющие тока якоря:

Из векторной диаграммы находим выражения для продольной I1d. и подаренной I1q составляющих тока якоря:

Подставляя эти выражения в формулу для активной мощности, получим

Если синхронная машина имеет неявнололюскый ротор (xd = xq), то второе слагаемое обращается в нуль и

Согласно этому выражению угловая характеристика неявнополюсной машины является синусоидальной функцией угла Θ (рис. 5.38). При Θ > 0 мощность Р1 > 0, машина работает в генераторном режиме. При Θ

при номинальном токе возбужденна If = Ifн кратность максимального момента была не менее 1,7,

Выражение для угловой характеристики Р1 = f(0) явнополюсной синхронной машины содержит составляющую, зависящую от sin2Θ (рис. 5.39). Эта составляющая обусловлена магнитной несимметрией ротора и появлением в связи с этим в явнополюсной машине чисто магнитного вращающего момента из-за стремления ротора ориентироваться по оси магнитного поля (подобно магнитной стрелке компаса) Этот эффект существует даже при отсутствии возбуждения (Ео=0).

Синхронные машины, работающие без возбуждения, называются реактивными. Они имеют небольшую мощность (несколько киловатт). С целью повышения мощности в них стремятся конструктивными мерами увеличить разницу между сопротивлениями xd и xq, так чтобы отношение

xd/xq =3-4. В синхронных машинах нормального исполнения отношение xd/xq ≈1,5. Поэтому амплитуда второй гармоники мощности не превышает 25% от амплитуды первой гармонической составляющей.

Источник

Угловые характеристики активной мощности синхронной машины

мощность синхронной машины Р зависит от угла нагрузки 6 между векторами э. д. с. £ и напряжения (] машины. Зависимость Р = f (б) при Е = const и U = const называется угловой характеристикой активней мощности синхронной машины. Изучение этой зависимости позволяет выяснить ряд важных свойств синхронной машины. Выведем математическое выражение для угловой характеристики мощности, приняв га = О, так как это сопротивление весьма мало влияет на вид угловой характеристики.

Спроектируем на рис. 33-3 векторы э. д. с, напряжений и падений напряжения на направление вектора £ и на направление, перпендикулярное ему. Тогда получим

Равенство (35-4) и является искомым математическим выражением угловой характеристики мощности, согласно которому Р — = / (Е, U, 8, xd, Хд). Электромагнитный момент М = P/Q = = рР/со пропорционален мощности Р, и поэтому зависимость М = — f (E, U, 0, xd, xq) имеет подобный же вид.

В выражение (35-4) необходимо подставлять насыщенные значения xd и xq, соответствующие величине результирующей э. д. с. £б при данном режиме, и значение Е по спрямленной насыщенной х. х. х., соответствующей этому же значению Е&. Учитывая, что значение хоа1 относительно мало, можно принять Е& да U. Равенством (35-4) можно пользоваться также тогда, когда под U понимается напряжение не на зажимах машины, а в какой-нибудь более удаленной точке линии, соединенной с машиной (например, за повышающим трансформатором, на приемном конце линии и т. д.). В этом случае в величины xd и хд нужно включить также индуктивное сопротивление линии до рассматриваемой точки. Угол нагрузки 8 во всех случаях измеряется между э. д. с. от поля возбуждения генератора Е и рассматриваемым напряжением U.

Источник

Синхронный двигатель

Принцип действия синхронного двигателя.

Так как синхронная машина обладает свойством обратимости, конструкция двигателя практически не отличается от конструкции синхронного генератора. Однако взаимодействие элементов теперь отвечает принципу действия двигателя.

Электрическая активная мощность Р потребляется из сети, в результате чего по обмоткам статора протекает ток. Ток, как и в генераторе, создаёт МДС F_ст, а она – потоки Ф_d и Ф_р,я, наводящие в обмотке статора ЭДС и .

По обмотке ротора протекает ток возбуждения I_в, её МДС F_в создаёт магнитный поток ротора Ф₀. Вращаясь вместе с ротором, поток Ф₀ в соответствии с законом электромагнитной индукции (ЭМИ) индуцирует в обмотке статора ЭДС , которая направлена против напряжения сети . Сумма ЭДС с учётом падения напряжения на активном сопротивлении обмотки статора уравновешивает напряжение сети . Магнитные потоки Ф₀, Ф_d и Ф_р,я образуют результирующий магнитный поток двигателя Ф_рез.

Вал двигателя сцеплён с валом рабочей машины РМ (например, со шпинделем металлорежущего станка), потребляющей механическую энергию и создающей момент сопротивления М_с. В результате действия тормозящего момента М_с полюсы ротора отстают от полюсов результирующего поля статора (см. рис. 4.6).

В двигательном режиме результирующий магнитный поток двигателя Ф_рез является ведущим; вращаясь, он увлекает за собой ротор, создавая вращающий момент М двигателя, преодолевающий тормозной момент М_с механической нагрузки.

Уравнение второго закона Кирхгофа для обмотки статора.

В двигательном режиме синхронная машина потребляет из сети ток, который направлен навстречу ЭДС (рис.4.14,а).

Уравнение, записанное по второму закону Кирхгофа для фазы обмотки статора

, (4.4)

показывает, что противо-ЭДС и индуктивное падение напряжения jX_син уравновешивают напряжение сети (предполагается, что
=0).

Векторная диаграмма синхронного двигателя.

Векторная диаграмма построена по уравнению (4.4) на рис. 4.14, б. В результате действия механической нагрузки М_с ось магнитного потока ротора Ф₀ отстает на угол от оси результирующего магнитного потока Ф_рез. Поэтому в двигательном режиме вектор ЭДС отстает по фазе на угол от вектора напряжения сети . Сопоставление векторных диаграмм синхронного двигателя (рис. 4.14,б) и синхронного генератора (см. рис. 4.13) показывает, что угол меняет свой знак. При построении векторной диаграммы двигателя вектор принимается за исходный.

Вектор тока отстает по фазе на 90° от вектора jX_син.

Мощность и вращающий момент синхронного двигателя.

Если пренебречь потерями, которые относительно малы, то активная потребляемая мощность равна электромагнитной мощности, т. е. мощности, передаваемой магнитным полем из статора в ротор, где — угол сдвига фаз между током и ЭДС.

Из треугольников Оса и асb векторной диаграммы на рис. 14.14, б следует, что отрезок , где —масштабный коэффициент. Подставляя значение IcosΨ в выражение для Р_эм, получаем для механической мощности на валу двигателя
.

Механический момент на валу двигателя
,

где — угловая скорость ротора; М_тах = — максимальный момент, развиваемый двигателем. При постоянном напряжении сети U_c максимальный момент двигателя зависит только от ЭДС Е₀, т.е. от тока возбуждения ротора I_в.

Угловая и механическая характеристики.

Аналогичные явления происходят и в генераторном режиме. Выход («выпадение») машины из синхронизма – явление недопустимое, оно может привести к тяжёлой тобы в номинальном режиме угол нагрузки и запас по моменту и активной маварии в электрической сети. Поэтому синхронные машины проектируются так, чощности составлял не менее 1,65.

Механической характеристикой синхронного двигателя называется зависимость частоты вращения от момента двигателя. В синхронном двигателе частота вращения ротора постоянна и от нагрузки не зависит. Поэтому механическая характеристика n(M) (рис. 4.18) – прямая, параллельная оси абсцисс.

Регулирование коэффициента мощности синхронного двигателя.

Если в этих условиях изменять ток возбуждения, ЭДС обмоток статораи изменяются так, что активная составляющая тока Icosφ и составляющая ЭДС остаются неизменными (рис. 14.17).

При изменении тока возбуждения векторскользит вдоль прямой ab, изменяются положение вектора jX_син и угол φ сдвига фаз между токоми напряжением сети , а, вследствие того, что, конец вектора токаскользит по прямой cd.

Когда ток возбуждения двигателя мал (недовозбуждение), =, ток отстаёт по фазе от и двигатель потребляет реактивную мощность. При некотором, относительно большом токе возбуждения =и ток является чисто активным.

Наоборот, при перевозбуждении и вектор тока опережает по фазе вектор напряжения , , ток, потребляемый двигателем из сети, имеет ёмкостную составляющую. Последнее весьма ценно, поскольку ёмкостный ток компенсирует индуктивные токи, потребляемые из сети другими потребителями (асинхронными двигателями, различного рода катушками и т.п.), и тем самым улучшается cosφ всей сети. Обычно синхронные двигатели работают с перевозбуждением при .

U – образные характеристики.

При уменьшении тока возбуждения I_в уменьшается ЭДС Е₀ и угол увеличивается (рис.4.17).

Штриховая кривая АВ на рис. 4.18 представляет собой границу устойчивости, на которой =90°.

Наиболее экономичным для самого синхронного двигателя является режим работы с , так как двигатель развивает заданную механическую мощность при наименьшем, чисто активном токе статора.

Рис. 4.17 и 4.18

Обычно в эксплуатации синхронный двигатель перевозбуждают с целью улучшения cosφ сети. Режим перевозбуждения выгоден и тем, что уменьшается угол и возрастает перегрузочная способность двигателя. Вместе с этим следует учитывать, что обмотки статора двигателя рассчитаны на определённый ток с точки зрения нагрева. Поэтому, чем больше загрузка двигателя активным током I_a (определяющим механическую мощность и момент на валу), тем меньше возможности использования двигателя в качестве генератора реактивной (ёмкостной) мощности за счёт реактивной составляющей тока I_p.

Синхронные компенсаторы.

Пуск синхронного двигателя.

Пуск синхронного двигателя сопряжён с трудностями. Если статорную обмотку включить в трёхфазную сеть, а обмотку возбуждения питать от источника постоянного напряжения U_в (рис. 4.19), то ротор не сдвинется с места – из-за инерционности ротора вращающееся поле статора не успевает сцепиться с неподвижным полем ротора.

Распространение получил так называемый асинхронный пуск синхронного двигателя. Для осуществления асинхронного пуска ротор синхронного двигателя снабжается специальной пусковой короткозамкнутой обмоткой из медных или алюминиевых стержней типа беличьей клетки асинхронного короткозамкнутого двигателя. Пуск двигателя осуществляют следующим образом (рис. 4.19).

Вначале обмотка возбуждения синхронного двигателя замыкается на пусковой реостат R_п, сопротивление которого в 8 – 10 раз больше, чем сопротивление обмотки возбуждения (если оставить обмотку возбуждения разомкнутой, то в ней при пуске вращающимся полем статора будет наводиться значительная ЭДС, опасная для изоляции).

При включении обмотки статора на трёхфазное напряжение двигатель за счёт короткозамкнутой обмотки начинает работать как асинхронный. Когда частота вращения ротора двигателя достигает примерно 95% синхронной частоты вращения поля статора n₀, пусковой реостат R_п отключают, а обмотку возбуждения ротора включают на постоянное напряжение U_в.

Так как теперь частота вращения поля статора отличается незначительно от частоты поля вращающегося ротора, полюсы полей статора и ротора вступают во взаимодействие, двигатель втягивается в синхронизм и начинает работать как синхронный.

В рабочем, т.е. в синхронном, режиме токи в пусковой короткозамкнутой обмотке не возникают и она в работе машины не участвует. Однако при кратковременных толчках механической нагрузки на валу в пусковой обмотке токи наводятся и создают момент, демпфирующий колебания ротора.

Преимущества, недостатки и применение синхронных двигателей.

Вместе с тем синхронный двигатель сложнее по конструкции, чем асинхронный той же мощности, и поэтому дороже. Синхронные двигатели должны иметь источник постоянного тока (специальный возбудитель или выпрямитель), пуск у них протекает сложнее, чем у асинхронных. Частотное регулирование является единственным способом регулирования угловой частоты вращения ротора синхронного двигателя.

Тем не менее, преимущества синхронных двигателей настолько велики, что при мощностях свыше 100 кВт их целесообразно применять всюду, где не требуется часто останавливать и пускать механизмы или регулировать их скорость. В настоящее время они применяются для привода преобразовательных агрегатов, компрессоров, насосов, вентиляторов, мельниц, дробилок, нерегулируемых прокатных станов и т.п.

Отечественная промышленность выпускает трёхфазные синхронные двигатели мощностью от 20 кВт до нескольких десятков тысяч киловатт при частотах вращения от 100 до 1000 об/мин в явнополюсном исполнении и при 1500, 3000 об/мин – в неявнополюсном, с различным исполнением по способу защиты от внешних воздействий (открытое, защищённое, закрытое и т.д.), с различным рабочим положением вала (горизонтальные, вертикальные) и с различными системами возбуждения: от генератора постоянного тока, расположенного на одном валу с двигателем, от тиристорных выпрямителей и т.д.
