Уплотнение грунта грунтоуплотняющими машинами со свободно падающими плитами

ГЭСН 01-02-004-03

Уплотнение грунта грунтоуплотняющими машинами со свободно падающими плитами при толщине уплотняемого слоя: 50 см

ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСН 01-02-004-03

Расценка содержит только прямые затраты работы на период 2000 года (цены Москвы и Московской области), которые рассчитаны по нормативам 2009 года. Для составления сметы, к стоимости работы нужно применять индекс пересчёта в цены текущего года.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1
Основанием для применения в расчётах трудозатрат и времени использования механизмов являются ГЭСН-2001

График производства работ. Автоматическое построение по смете.

ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ

ВСЕГО ПО РАСЦЕНКЕ: 2 967,45 Руб.

Посмотрите стоимость этого норматива в редакции 2020 года открыть страницу

Сравните значение расценки со значением ФЕР 01-02-004-03

Для составления сметы, расценка требует индексации перехода в текущие цены.
Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года в ценах 2000 года.
Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta

Источник

ГЭСН 01-02-004-01

Уплотнение грунта грунтоуплотняющими машинами со свободно падающими плитами при толщине уплотняемого слоя: 30 см

ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСН 01-02-004-01

В расценке указаны прямые затраты работы на период 2000 года (Федеральные цены), которые рассчитаны на основе нормативов 2009 года. К данной стоимости нужно применять индекс перехода в текущие цены.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1
Основанием для применения в расчётах трудозатрат и времени использования механизмов являются ГЭСН-2001

Спуск и подъём на перевал Кату-Ярык советы.

ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ

ВСЕГО ПО РАСЦЕНКЕ: 3 564,81 Руб.

Посмотрите стоимость этого норматива в редакции 2020 года открыть страницу

Сравните значение расценки со значением ФЕР 01-02-004-01

Для составления сметы, расценка требует индексации перехода в текущие цены.
Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года в ценах 2000 года.
Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta

Источник

ГЭСН 01-02-004-06

Уплотнение грунта грунтоуплотняющими машинами со свободно падающими плитами при толщине уплотняемого слоя: 100 см

ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСН 01-02-004-06

Расценка содержит только прямые затраты работы на период 2000 года (цены Москвы и Московской области), которые рассчитаны по нормативам 2009 года. Для составления сметы, к стоимости работы нужно применять индекс пересчёта в цены текущего года.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1
Основанием для применения в расчётах трудозатрат и времени использования механизмов являются ГЭСН-2001

ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ

ВСЕГО ПО РАСЦЕНКЕ: 1 464,02 Руб.

Посмотрите стоимость этого норматива в редакции 2020 года открыть страницу

Сравните значение расценки со значением ФЕР 01-02-004-06

Для составления сметы, расценка требует индексации перехода в текущие цены.
Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года в ценах 2000 года.
Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta

Источник

НАЗНАЧЕНИЕ, УСТРОЙСТВО И КЛАССИФИКАЦИЯ ГРУНТОУШЮТНЯЮЩИХ МАШИН

При возведении насыпей для строительства автомобильных дорог, железнодорожных магистралей, при укладке аэродромных покрытий необходимо уплотнение грунтов, так как неуплотненные грунты оседают и деформируются. Уплотнение грунтов достигается укаткой, трамбованием, вибрацией или комбинированным воздействием (рис. 6.1). При укатке (рис. 6.1, а) происходит уплотнение грунта под статическим воздействием массы перекатываемого катка. При виброукатке (рис. 6.1, б) грунту от вальца передаются колебания, ослабляющие связи между его частицами, что позволяет уплотнять грунт на большую глубину при меньшем статическом воздействии. При трамбовании (рис. 6.1, в) уплотнение достигается динамическим воздействием падающего груза на поверхность уплотняемого материала. При вибрационном уплотнении (рис. 6.1, г) вибрирующая масса плиты сообщает колебательные движения частицам грунта, связи между ними ослабляются, грунт получает большую подвижность и уплотняется под статическим (виброуплотнение) или динамическим (вибротрамбование) воздействием плиты.

Для уплотнения грунтов предназначены различные грунтоуплотняющие машины, основные из которых катки, трамбовочные машины и вибрационные плиты.

Дорожные катки.К числу наиболее распространенных в строительстве уплотняющих средств относятся дорожные катки, которые необходимы в дорожном, аэродромном, гидротехническом, промышленном и гражданском строительстве, а также при ремонте и реконструкции промышленных объектов для послойного уплотнения связных и несвязных грунтов, щебеночных, грунтоцементных, битумоминеральных нижних и верхних слоев (толщиной 20 см и более) дорожных оснований и уплотнения уложенных слоем толщиной до 10. 15 см асфальтобетонных смесей в дорожных покрытиях.

Изменяющиеся в процессе уплотнения физико-механические свойства материалов требуют применения катков с различными удельными давлениями, а также катков статического, вибрационного и комбинированного воздействия на уплотняемый материал.

Это разнообразие катков нашло отражение в «Типаже катков для дорожных и строительных работ на период до 2000 года», в котором предусмотрен как серийный выпуск, так и перспективное освоение необходимого количества типоразмеров катков.

Внедрение на самоходных катках гидрообъемных трансмиссий и шарнирно-сочленённых рам позволяет путем широкой унификации, агрегатирования и модульного принципа проектирования обеспечить выпуск 14-и типоразмеров катков.

Рис. 6.1. Методы уплотнения грунтов

Рис. 6.2. Катки для уплотнения грунтов

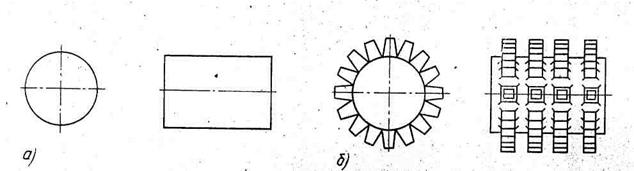

Рис. 6.3. Схемы укатывающих рабочих органов

Типаж предполагает выпуск самоходных катков на основе пяти базовых моделей:

гладковальцового массой 8. 10 т (тип 5);

к одноосному тягачу массой 12. 13 т (тип 10);

к одноосному тягачу массой 16 т (тип 12);

комбинированного действия массой 16 т (тип 14);

Прицепные статические катки на пневмоколесах и катки с кулачковой или решетчатой металлической обечайкой относятся к простым и надежным уплотняющим средствам и работают в сцепе с базовым тягачем, который, в случае необходимости, может быть использован с другой машиной. Уплотняющий эффект при их применении достигается за счет перекатывания пригруженного балластом рабочего органа (пневмоколес, кулачкового или решетчатого вальца) по поверхности грунта.

Пневмоколесные катки эффективно используются на всех разновидностях грунта при соблюдении заданной толщины его отсыпки.

В случае устройства насыпей из комковатых грунтов или грунтов со смерзшимися комьями (в зимнее время) для их дробления в процессе уплотнения рекомендуется применять кулачковые и решетчатые катки при последующем завершении процесса уплотнения тяжелыми пневмоколесными катками.

Кулачковые катки создают большую удельную нагрузку на грунт и, за счет внедрения в его массив кулачков, большую, чем пневмокатки, глубину проработки слоя грунта, поэтому их рекомендуется использовать при послойном уплотнении тяжелых связных грунтов.

Прицепные и самоходные виброкатки предназначены для уплотнения преимущественно несвязных грунтов, где их эффективность значительно выше, чем на связных грунтах.

Больший, чем при статической укатке, эффект уплотнения по глубине слоя грунта при применении виброкатков достигается тем, что, за счет передаваемой от вибровальца вибрации, приводятся в колебательное движение частицы грунта, нарушаются связи между ними, что способствует их взаимному перемещению и повышению эффективности уплотнения. По сравнению со статической укаткой, виброукатка при одинаковой массе катка обеспечивает в 2. 3 раза большую глубину проработки несвязного грунта за меньшее (в 3. 4 раза) число проходов. Учитывая изложенное, катки вибрационного действия целесообразно применять при уплотнении несвязных грунтов, отсыпаемых слоем толщиной до 0,6. 0,8 м, когда требуется высокая производительность укатки. Однако, при этом

следует иметь в виду, что, по сравнению со статическим катком, виброкаток имеет более сложную конструкцию, стоимость его машино-смены значительно выше, а ресурс меньше.

Самоходные виброкатки оснащаются гладким, кулачковым, а также ‘ решетчатым вибровальцом. Область их применения с тем или иным видом рабочего органа аналогична области применения катков прицепных с той лишь разницей, что самоходные катки обладают, по сравнению с прицепными, более высокой маневренностью и мобильностью. Для выполнения челночных реверсивных движений этими машинами не требуются большие площади, поэтому они широко применяются на линейных работах при строительстве дорожных насыпей, дамб и плотин.

Трамбующие машины.Уплотнение грунта этими машинами осуществляется за счет ударного воздействия свободно либо принудительно падающих плит или грузов.

Благодаря ударному воздействию, эта группа машин обеспечивает высокую эффектинность уплотнения по глубине как связных, так и несвязных грунтов. Трамбующие машины со свободно падающими плитами рекомендуется применять при сосредоточенных работах на уплотнении тяжелых связных грунтов (подъезды к мостам, места вблизи опорных стен и других инженерных сооружений, а также

При обратной засыпке глубоких траншей и котлованов, когда имеется опасность обрушения стен, рекомендуется применять навесные виброуплотнители и трамбовки на базе гидромолота к гидравлическому экскаватору.

Самопередвигающиеся и навесные к базовым шасси виброплиты относятся к машинам вибрационного действия. Их применение эффективно при уплотнении преимущественно несвязных грунтов. При использовании таких машин для уплотнения связных грунтов их эффективность по глубине резко снижается. Высокая маневренность и малые габариты самопередвигающихся виброплит делают эти машины незаменимыми в стесненных условиях строительства.

Классификация грунтоуплотняющих машин (рис. 6.4.) произво­дится по нескольким параметрам.

В соответствии с методом уплотнения грунтов грунтоуплотняющие машины подразделяются на машины статического, ударного, вибрационного и комбинированного действия, которые в зависимости от способа их перемещения по уплотняемому материалу в свою очередь подразделяются на прицепные, самоходные и навесное оборудование к базовым машинам.

По виду рабочего органа уплотняющие машины подразделяются на типы:

катки статические и вибрационные с гладкой, кулачковой и решетчатой металлической обечайкой и катки пневмоколесные;

трамбующие машины на базе гусеничных тракторов, управляемые вручную трамбовки с электрическим или поршневым двигателем, а также трамбовки на базе гидромолотов к гидравлическим экскаваторам;

самопередвигающиеся и навесные к базовым шасси виброплиты, а также виброплиты, навешиваемые на стреле гидравлического экскаватора вместо его ковша.

Внутри каждого из типов уплотняющие машины условно делятся по своей массе на легкие, средние и тяжелые.

Согласно принятой индексации уплотняющим машинам присваивается индекс ДУ (дорожный уплотнитель), после которого устанавливается порядковый номер регистрации в реестре технического задания на проектирование уплотнителя. Например, для дорожного прицепного кулачкового катка установлен индекс ДУ-26А, что означает:

Принятая индексация не отражает ни типа, ни конструктивного устройства, ни параметров машины.

Рис. 6.4. Классификация машин для уплотнения грунтов.

Источник

ОСНОВНЫЕ ПАРАМЕТРЫ ГРУНТОУПЛОТНЯЮЩИХ МАШИН

НАЗНАЧЕНИЕ, УСТРОЙСТВО И КЛАССИФИКАЦИЯ ГРУНТОУШЮТНЯЮЩИХ МАШИН

РАБОЧИЕ ПРОЦЕССЫ И ПРИНЦИПЫ ПРИМЕНЕНИЯ ГРУНТОУШЮТНЯЮЩИХ МАШИН

При возведении насыпей для строительства автомобильных дорог, железнодорожных магистралей, при укладке аэродромных покрытий необходимо уплотнение грунтов, так как неуплотненные грунты оседают и деформируются. Уплотнение грунтов достигается укаткой, трамбованием, вибрацией или комбинированным воздействием (рис. 6.1). При укатке (рис. 6.1, а) происходит уплотнение грунта под статическим воздействием массы перекатываемого катка. При виброукатке (рис. 6.1, б) грунту от вальца передаются колебания, ослабляющие связи между его частицами, что позволяет уплотнять грунт на большую глубину при меньшем статическом воздействии. При трамбовании (рис. 6.1, в) уплотнение достигается динамическим воздействием падающего груза на поверхность уплотняемого материала. При вибрационном уплотнении (рис. 6.1, г) вибрирующая масса плиты сообщает колебательные движения частицам грунта, связи между ними ослабляются, грунт получает большую подвижность и уплотняется под статическим (виброуплотнение) или динамическим (вибротрамбование) воздействием плиты.

Для уплотнения грунтов предназначены различные грунтоуплотняющие машины, основные из которых катки, трамбовочные машины и вибрационные плиты.

Дорожные катки.К числу наиболее распространенных в строительстве уплотняющих средств относятся дорожные катки, которые необходимы в дорожном, аэродромном, гидротехническом, промышленном и гражданском строительстве, а также при ремонте и реконструкции промышленных объектов для послойного уплотнения связных и несвязных грунтов, щебеночных, грунтоцементных, битумоминеральных нижних и верхних слоев (толщиной 20 см и более) дорожных оснований и уплотнения уложенных слоем толщиной до 10. 15 см асфальтобетонных смесей в дорожных покрытиях.

Изменяющиеся в процессе уплотнения физико-механические свойства материалов требуют применения катков с различными удельными давлениями, а также катков статического, вибрационного и комбинированного воздействия на уплотняемый материал.

Это разнообразие катков нашло отражение в «Типаже катков для дорожных и строительных работ на период до 2000 года», в котором предусмотрен как серийный выпуск, так и перспективное освоение необходимого количества типоразмеров катков.

Внедрение на самоходных катках гидрообъемных трансмиссий и шарнирно-сочленённых рам позволяет путем широкой унификации, агрегатирования и модульного принципа проектирования обеспечить выпуск 14-и типоразмеров катков.

Рис. 6.1. Методы уплотнения грунтов

Рис. 6.2. Катки для уплотнения грунтов

Рис. 6.3. Схемы укатывающих рабочих органов

Типаж предполагает выпуск самоходных катков на основе пяти базовых моделей:

гладковальцового массой 8. 10 т (тип 5);

к одноосному тягачу массой 12. 13 т (тип 10);

к одноосному тягачу массой 16 т (тип 12);

комбинированного действия массой 16 т (тип 14);

Прицепные статические катки на пневмоколесах и катки с кулачковой или решетчатой металлической обечайкой относятся к простым и надежным уплотняющим средствам и работают в сцепе с базовым тягачем, который, в случае необходимости, может быть использован с другой машиной. Уплотняющий эффект при их применении достигается за счет перекатывания пригруженного балластом рабочего органа (пневмоколес, кулачкового или решетчатого вальца) по поверхности грунта.

Пневмоколесные катки эффективно используются на всех разновидностях грунта при соблюдении заданной толщины его отсыпки.

В случае устройства насыпей из комковатых грунтов или грунтов со смерзшимися комьями (в зимнее время) для их дробления в процессе уплотнения рекомендуется применять кулачковые и решетчатые катки при последующем завершении процесса уплотнения тяжелыми пневмоколесными катками.

Кулачковые катки создают большую удельную нагрузку на грунт и, за счет внедрения в его массив кулачков, большую, чем пневмокатки, глубину проработки слоя грунта, поэтому их рекомендуется использовать при послойном уплотнении тяжелых связных грунтов.

Прицепные и самоходные виброкатки предназначены для уплотнения преимущественно несвязных грунтов, где их эффективность значительно выше, чем на связных грунтах.

Больший, чем при статической укатке, эффект уплотнения по глубине слоя грунта при применении виброкатков достигается тем, что, за счет передаваемой от вибровальца вибрации, приводятся в колебательное движение частицы грунта, нарушаются связи между ними, что способствует их взаимному перемещению и повышению эффективности уплотнения. По сравнению со статической укаткой, виброукатка при одинаковой массе катка обеспечивает в 2. 3 раза большую глубину проработки несвязного грунта за меньшее (в 3. 4 раза) число проходов. Учитывая изложенное, катки вибрационного действия целесообразно применять при уплотнении несвязных грунтов, отсыпаемых слоем толщиной до 0,6. 0,8 м, когда требуется высокая производительность укатки. Однако, при этом

следует иметь в виду, что, по сравнению со статическим катком, виброкаток имеет более сложную конструкцию, стоимость его машино-смены значительно выше, а ресурс меньше.

Самоходные виброкатки оснащаются гладким, кулачковым, а также ‘ решетчатым вибровальцом. Область их применения с тем или иным видом рабочего органа аналогична области применения катков прицепных с той лишь разницей, что самоходные катки обладают, по сравнению с прицепными, более высокой маневренностью и мобильностью. Для выполнения челночных реверсивных движений этими машинами не требуются большие площади, поэтому они широко применяются на линейных работах при строительстве дорожных насыпей, дамб и плотин.

Трамбующие машины.Уплотнение грунта этими машинами осуществляется за счет ударного воздействия свободно либо принудительно падающих плит или грузов.

Благодаря ударному воздействию, эта группа машин обеспечивает высокую эффектинность уплотнения по глубине как связных, так и несвязных грунтов. Трамбующие машины со свободно падающими плитами рекомендуется применять при сосредоточенных работах на уплотнении тяжелых связных грунтов (подъезды к мостам, места вблизи опорных стен и других инженерных сооружений, а также

При обратной засыпке глубоких траншей и котлованов, когда имеется опасность обрушения стен, рекомендуется применять навесные виброуплотнители и трамбовки на базе гидромолота к гидравлическому экскаватору.

Самопередвигающиеся и навесные к базовым шасси виброплиты относятся к машинам вибрационного действия. Их применение эффективно при уплотнении преимущественно несвязных грунтов. При использовании таких машин для уплотнения связных грунтов их эффективность по глубине резко снижается. Высокая маневренность и малые габариты самопередвигающихся виброплит делают эти машины незаменимыми в стесненных условиях строительства.

Классификация грунтоуплотняющих машин (рис. 6.4.) произво­дится по нескольким параметрам.

В соответствии с методом уплотнения грунтов грунтоуплотняющие машины подразделяются на машины статического, ударного, вибрационного и комбинированного действия, которые в зависимости от способа их перемещения по уплотняемому материалу в свою очередь подразделяются на прицепные, самоходные и навесное оборудование к базовым машинам.

По виду рабочего органа уплотняющие машины подразделяются на типы:

катки статические и вибрационные с гладкой, кулачковой и решетчатой металлической обечайкой и катки пневмоколесные;

трамбующие машины на базе гусеничных тракторов, управляемые вручную трамбовки с электрическим или поршневым двигателем, а также трамбовки на базе гидромолотов к гидравлическим экскаваторам;

самопередвигающиеся и навесные к базовым шасси виброплиты, а также виброплиты, навешиваемые на стреле гидравлического экскаватора вместо его ковша.

Внутри каждого из типов уплотняющие машины условно делятся по своей массе на легкие, средние и тяжелые.

Согласно принятой индексации уплотняющим машинам присваивается индекс ДУ (дорожный уплотнитель), после которого устанавливается порядковый номер регистрации в реестре технического задания на проектирование уплотнителя. Например, для дорожного прицепного кулачкового катка установлен индекс ДУ-26А, что означает:

Принятая индексация не отражает ни типа, ни конструктивного устройства, ни параметров машины.

Рис. 6.4. Классификация машин для уплотнения грунтов.
