Indigital part 7 (Эволюция к SPDIF)
Здравствуйте все любители автозвука и просто интересующиеся!
В разговоре с одним товарищем, я увидел удивление на его лице в момент моей словесной попытки объяснить состав своей системы, и почему китайское ГУ может играть не просто хорошо, а очень достойно.
В следующий раз дам ему ссылку на этот БЖ)

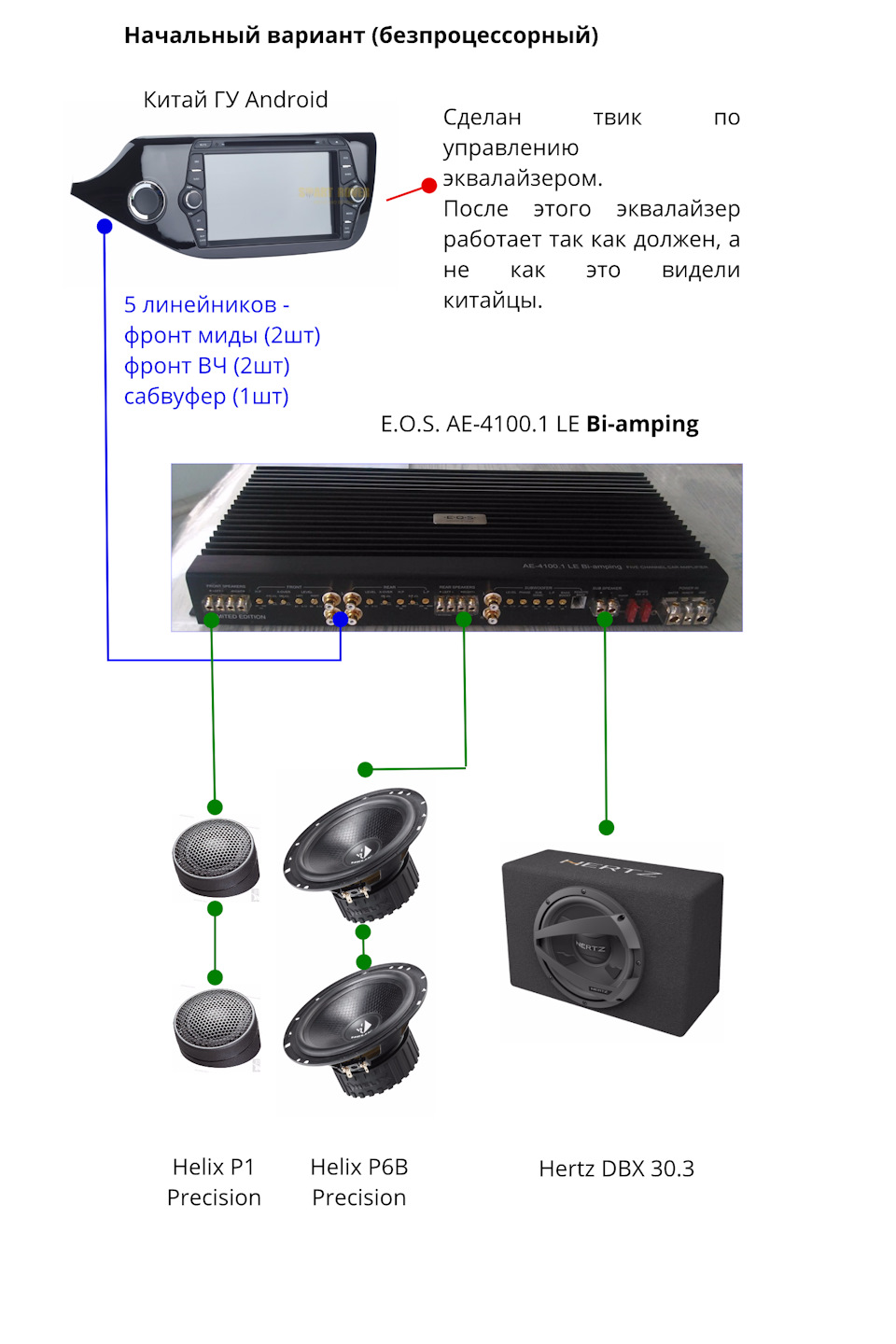

В этом посте, я кратко покажу три этапа модернизации своей системы и в конце покажу очень качественный финт по получению отличного звука на китайском ГУ.
А зачем резать мид снизу?
Текст не мой: «Многих волнует вопрос: стоит ли ограничивать его диапазон частот снизу? Что же, давайте разберемся. Резонансная частота современных НЧ/СЧ-динамиков типоразмера 16 см лежит в пределах 50-80 Гц и благодаря высокой подвижности звуковой катушки эти динамики не столь критичны к работе на частотах ниже резонансной. Тем не менее воспроизведение частот ниже резонансной требует от него определенных усилий, что приводит к снижению отдачи в диапазоне 90-200 Гц, а в двухполосных системах еще и качества передачи СЧ-диапазона. Поскольку основная энергия ударов бас-бочки приходится на диапазон частот от 100 до 150 Гц, то первое, что вы теряете, четко выраженный панч (punch — удар). Ограничивая снизу при помощи ФВЧ диапазон воспроизводимых НЧ-головкой сигналов на 60-80 Гц, вы не только позволите ей работать намного чище, но и получите более громкое звучание, другими словами — лучшую отдачу. «

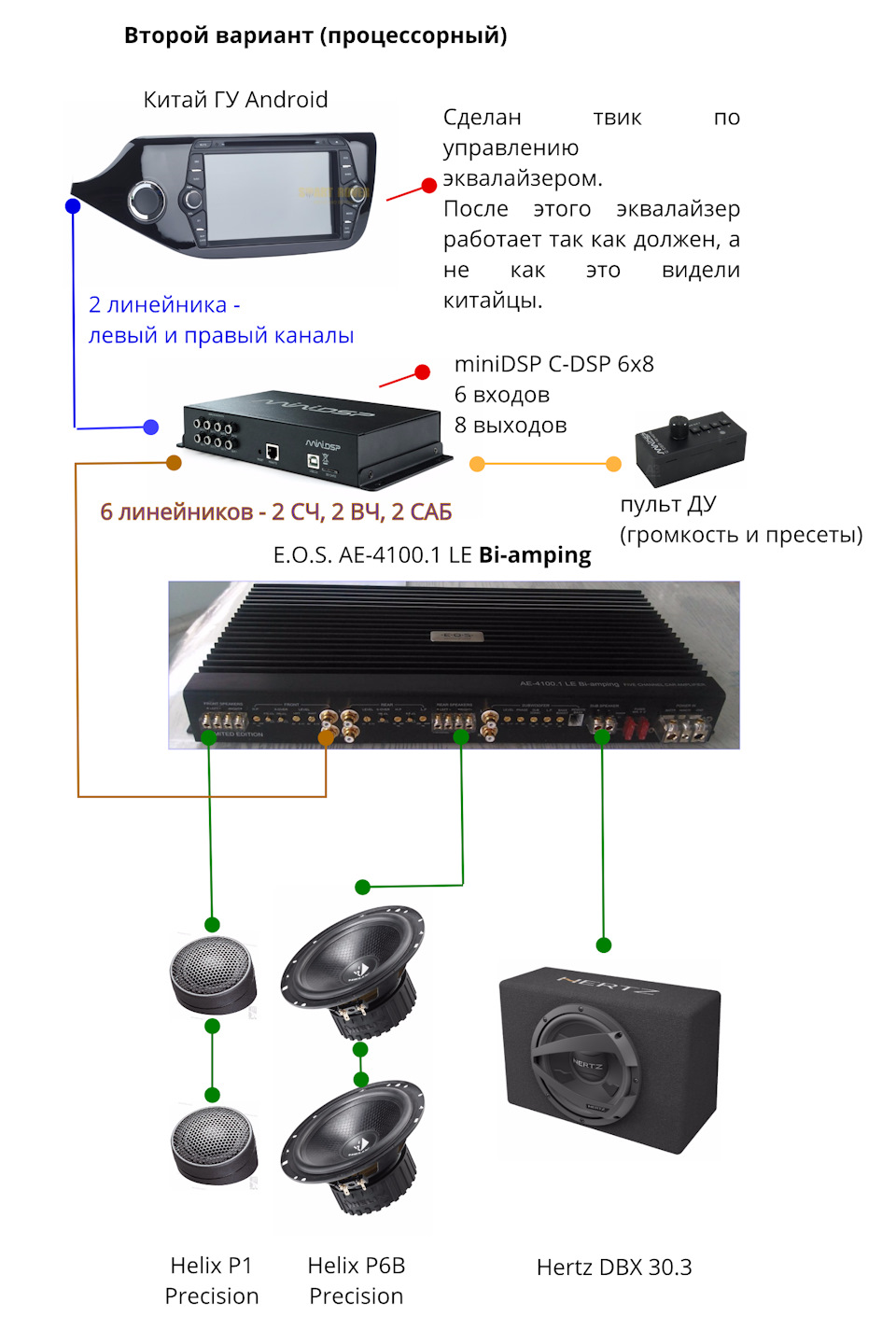

Сетап 2 (процессорный)
Тут уже процессор взял на себя все настройки срезов и задержек. На усилителе все фильтра переведены во Flat, т.е. отключены — он это умеет. Даже на твиттеры отключил фильтра на усилителе — в знак полного доверия miniDSP))
После построения сцены всё стало намного лучше. Но!
На моем ГУ, как оказалось, не великий уровень на линейных выходах. Длинные межблоки, идущие в багажник набирают по пути помех. Не фатально, но если выкручивать гейн на миде по синусу 315Гц, то в результате допустимой мощности на миде, будут слышны помехи. Короче — гейны приходилось недокручивать. После установки процессора система стала еще тише — выходной уровень упал еще, а гейнами его не поднимешь — вылезает шум.
Решение задумано, но не воплощено пока — я поставлю в ГУ предусилитель, подняв сигнал на линейных выходах.

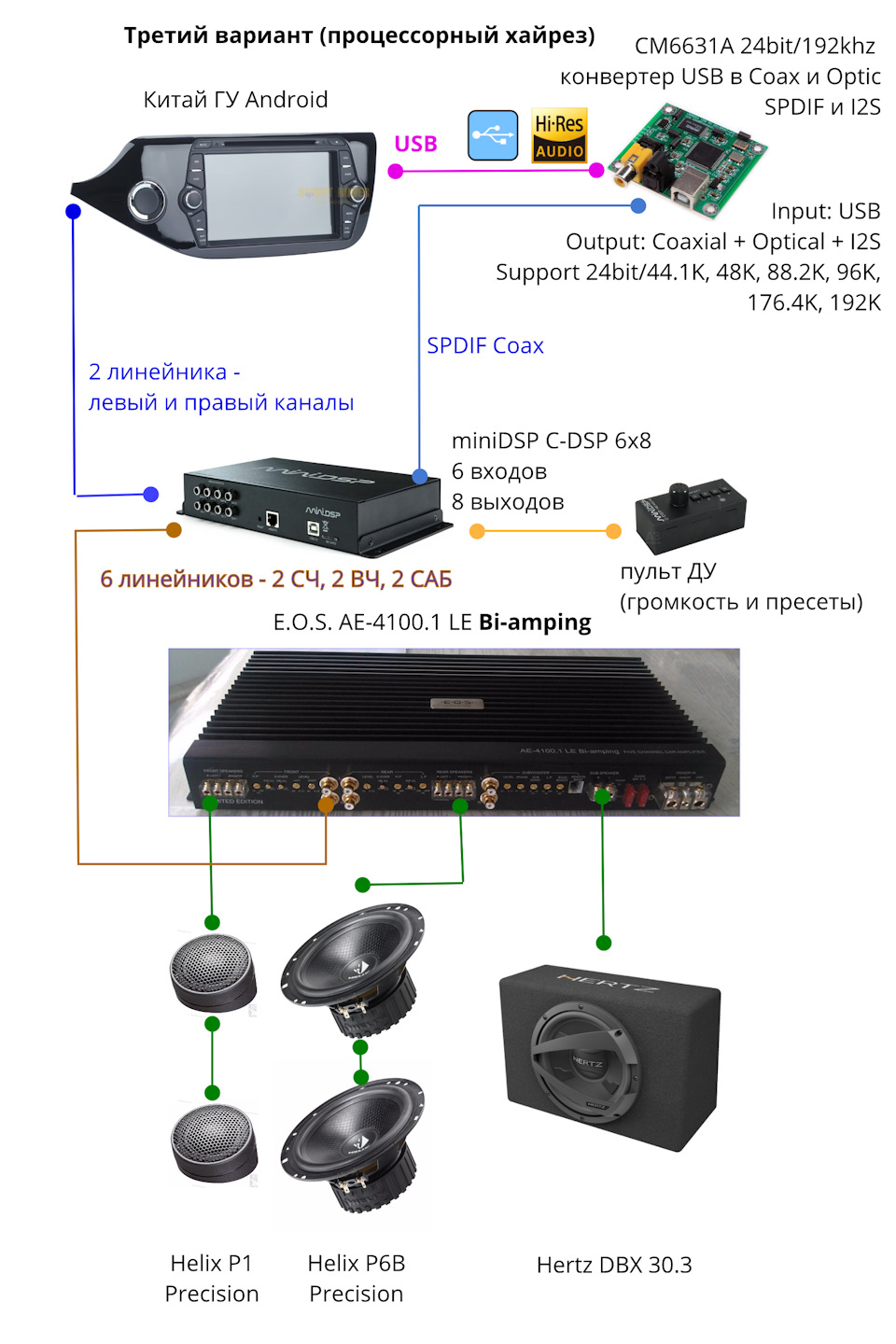

Сетап 3 (процессорный хайрез (текущий))
К этой реализации меня подтолкнул и в дальнейшем много консультировал автор «руководства по получению работающего USB Audio для наших ГУ» aluver. Это очень хорошая идея — взять внешний ЦАП (то, что преобразует цифру в аналоговый сигнал для усилителя), взять заведомо хороший, подключить его по USB к ГУ (к USB OTG разъему) и выдавать цифру на него, сняв тем самым с китайского ГУ функцию преобразования цифры в звук, а именно на этом этапе можно сильно его попортить.
Выглядит у меня это так:
В итоге при воспроизведении музыки ГУ превращается в удобный плейер, но за вывод звука, оно уже не отвечает) Вот такой вот финт!))
Как это сказалось на звуке у меня? В первую очередь отмечу детальность звука. Инструменты стали более раздельными, не смешанными. Стал намного лучше звучать саксофон, бас-гитара. Панч стал более хлестким. Звук идет в цифре — никаких помех нет и в помине.
Если оценивать в комплексе — звук стал значительно лучше!
У меня сейчас в ГУ стоит стандартная прошивка, а на USB-SPDIF играет плеер UAPP.
Я отказался от прошивки ГУ с поддержкой USB-Audio на уровне системы, т.к. на прошивке с уже предустановленными драйверами у меня вылезает известный глюк поздних прошивок с камерой заднего вида (она начинает включатся с секундной задержкой после включения ЗХ — бесит нереально)
В итоге у меня для радио, навигации и предупреждений о камерах звук идет через линейные выходы магнитолы, если мне нужна музыка — я запускаю UAPP и слушаю её по цифре. Процессор C-DSP отлично умеет смешивать сигналы со своих линейных входов с сигналом на SPDIF, так что навигация с подсказками и музыка неплохо уживается одновременно.
Вот такой есть способ значительно улучшить звук на китайской Андроидной магнитоле, может, кому пригодится это знание!)
Всем спасибо, кто смог и дочитал!
UPD. Этот пост несёт посыл «прикрутить» внешний ЦАП к имеющемуся ГУ на Android и поиметь качественный звук. Ежели появляется желание собрать такую систему с нуля, т.е. купить ГУ, то важно знать следующий нюанс: ГУ на базе Rockchip RK3066/RK3188 имеют косяк в ядре, в драйвере DWC-OTG, что приводит к щелчкам в выводе звука на внешний USB ЦАП (Трабл присутствует и в пятом андроиде и в четвертом). И у меня эти щелчки были, пока музыка лежала на SD карте. С переносом на USB флешку щелчки появляются только при сильной нагрузке на проц и сеть (к примеру — прокладка маршрута в ЯН). В нормальном режиме — играет музыка, ЯН ведет по маршруту, Стрелка орет про камеры, в этом режиме щелчков нет. Поэтому если есть возможность брать ГУ новое — я бы смотрел точно НЕ на Rockchip RK3066/RK3188. К сожалению на Сид других вариантов вроде нет.
Тут инфа про проблему.
Тут про решение, но для этого нужны исходники нашего ядра, а их нет.
Так, что имейте ввиду эту особенность.
