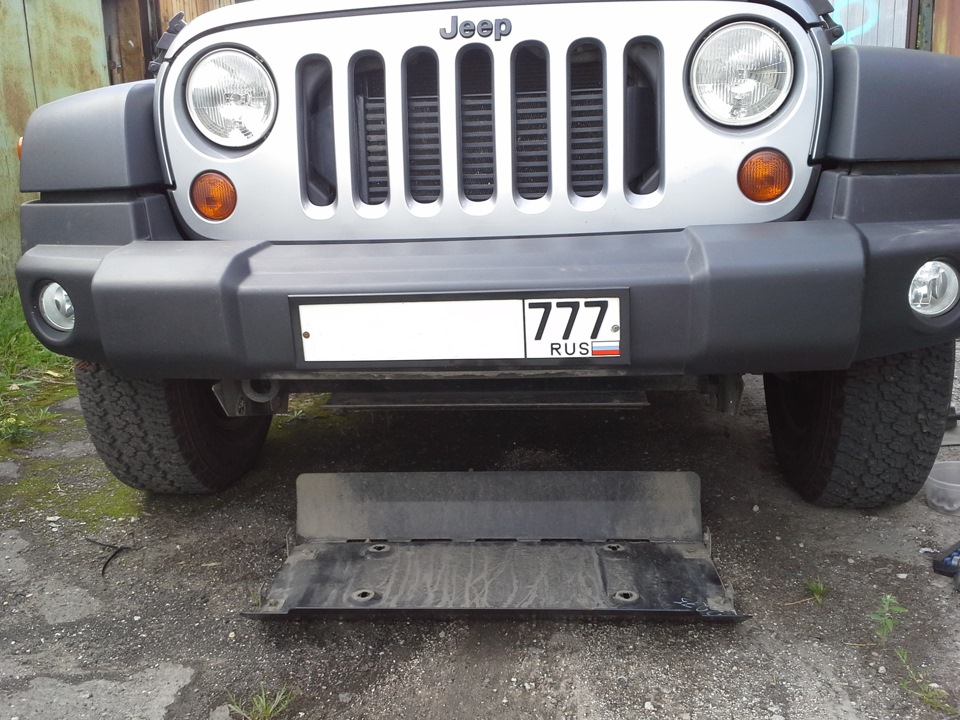

Всем привет. В продолжение темы поднятой в предидущем отчете «испортил машину» опишу процесс борьбы с ранее установленной защитой «Шериф» укравшей у меня переднюю буксирововчную петлю.
Долго думал (целый год) и решил установить крюки, которыми комплектуются машины для американского рынка.
Идея показалась здравой т.к. зацепиться за крючёк находящийся над бампером, а не под ним гораздо проще, тем более если их 2-а!
Сразу отмечу, что вставить это изделие в европейский бампер сложнее, чем кажется на первый взгляд.
Итак процесс: снимаем решетку радиатора.

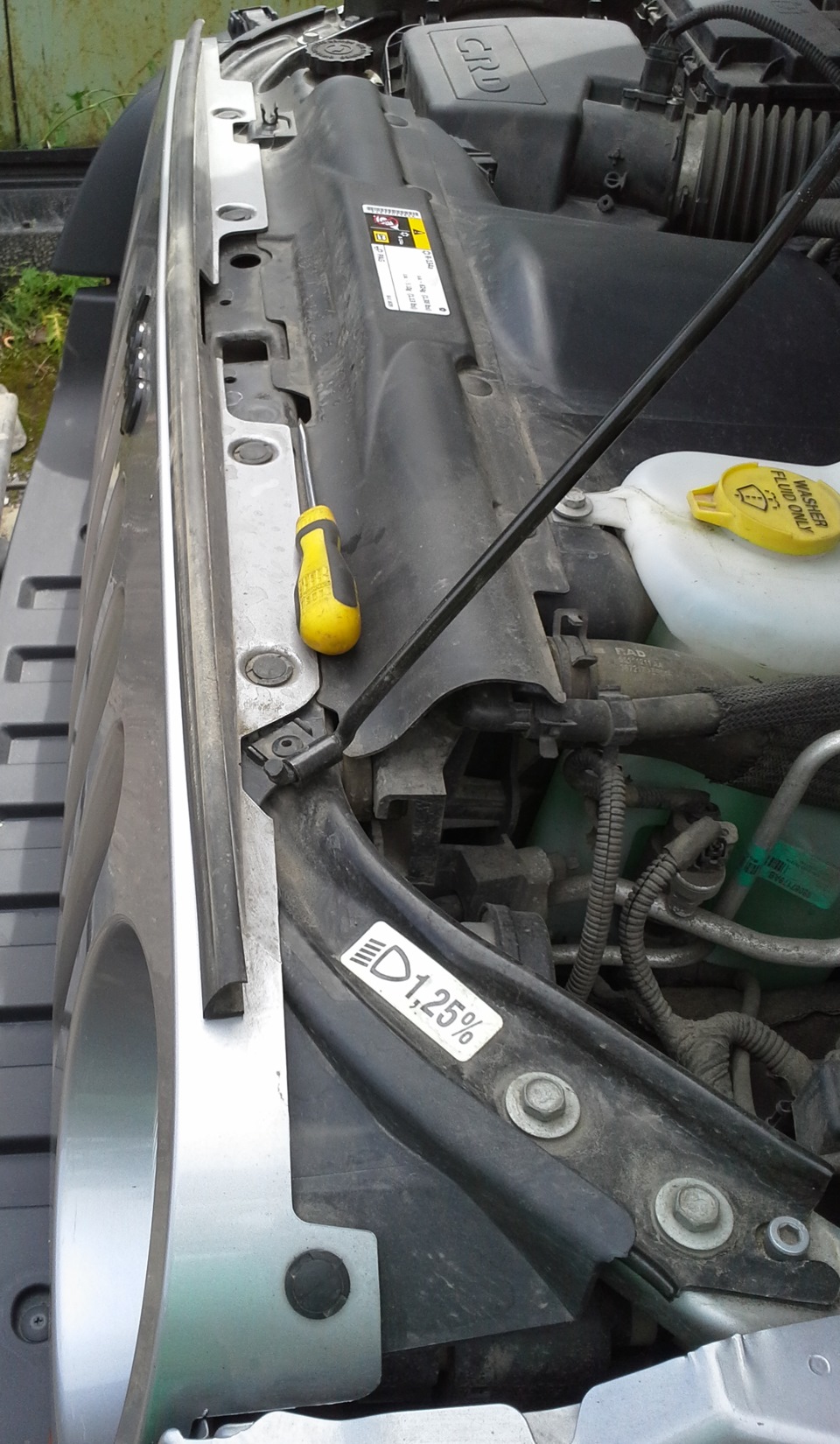

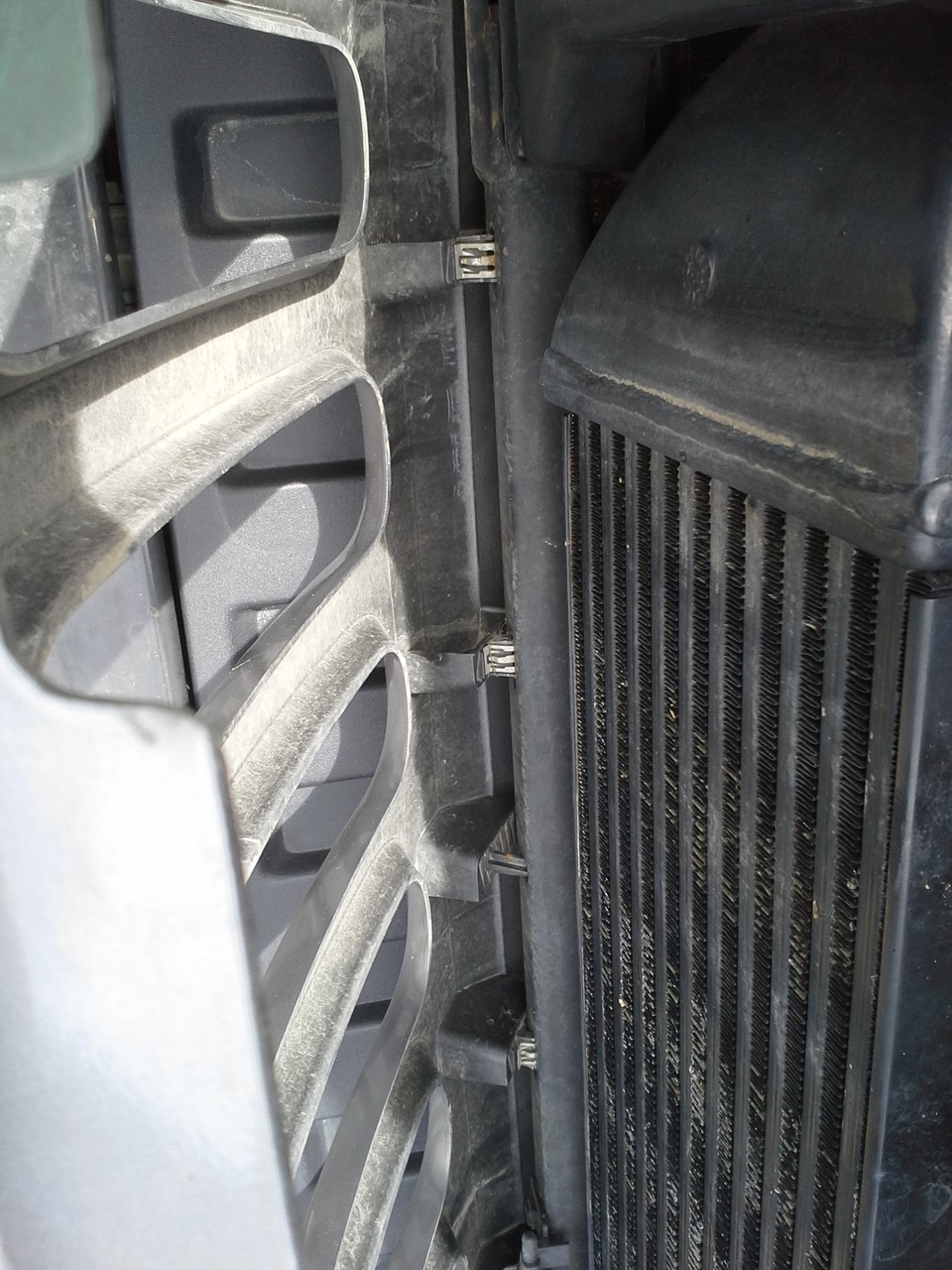

С верху она крепится 6-ю пистонами (поддеваем плоской отверткой верхнюю часть), стальными скобками в районе повторителей и по нижнему краю.

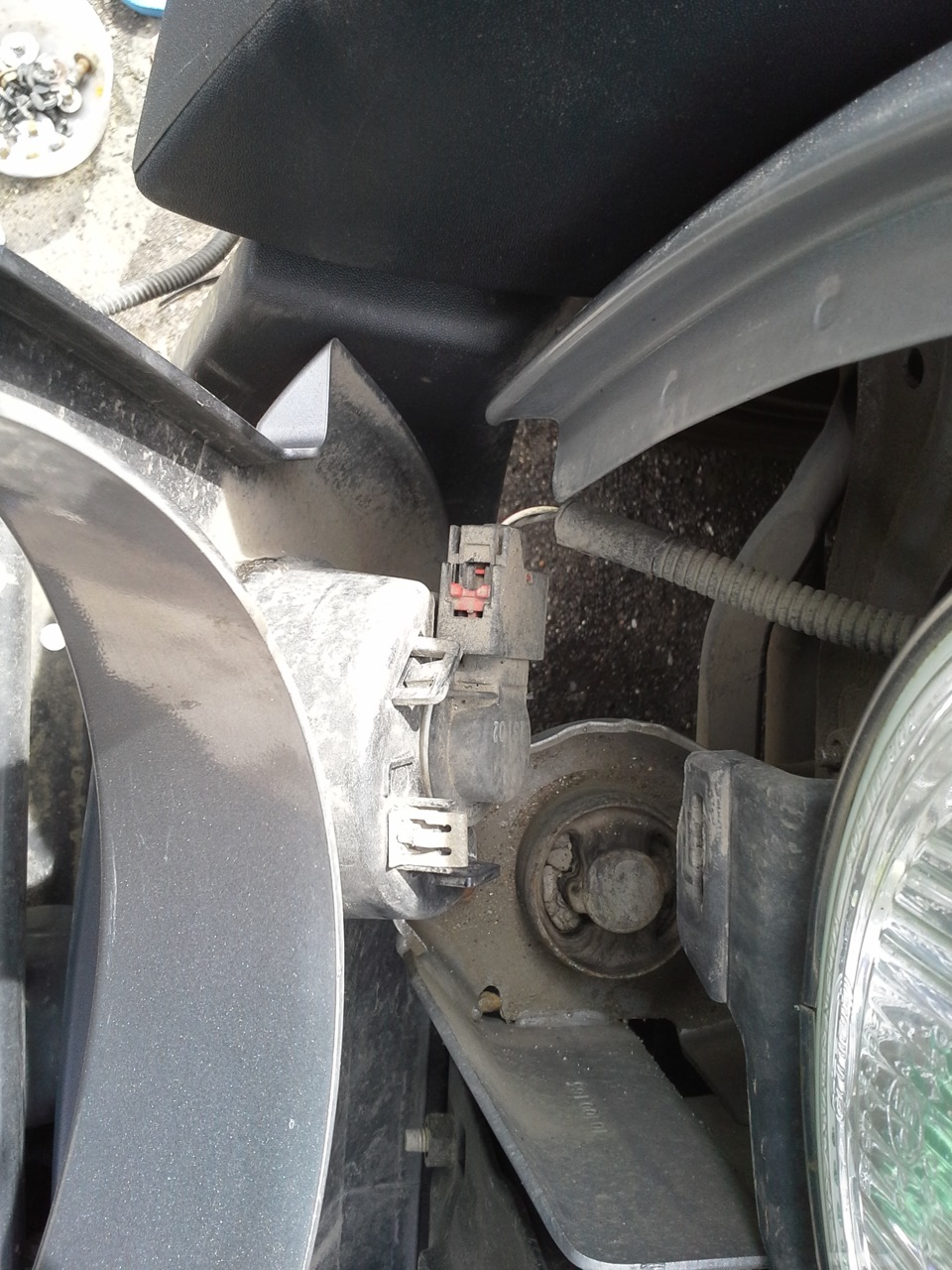

Отсоединяем проводку от повторителей поворота, предварительно сдвигая красный флажок-фиксатор в сторону проводки.

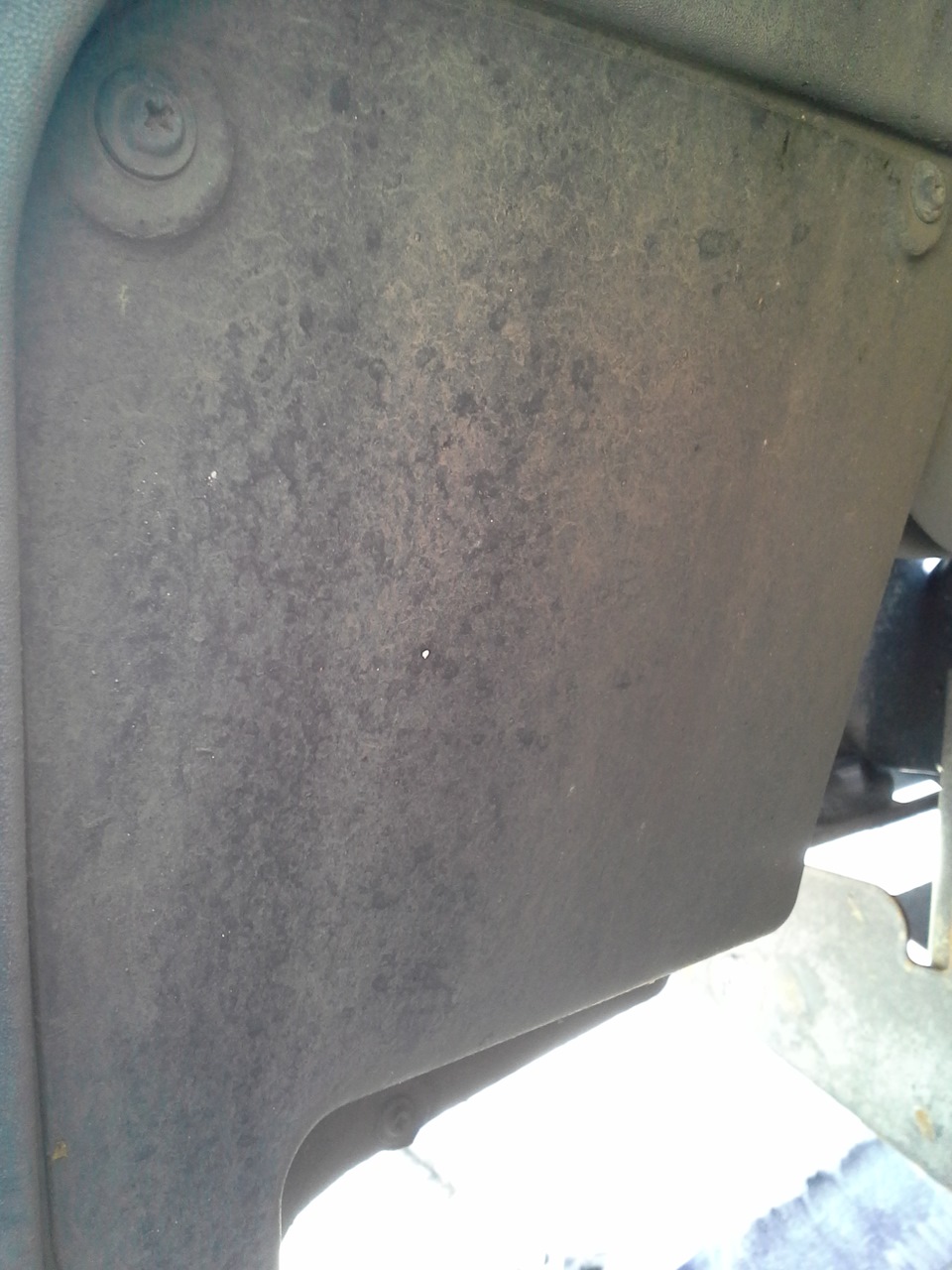

Далее снимаем накладку бампера. Откручиваем по 3-и самореза от брызговиков ПТФ.
Снимаем пистоны креплений верхнего брызговика бампера к углам бампера (поддеваем верхнюю часть пистона плоской отверткой).

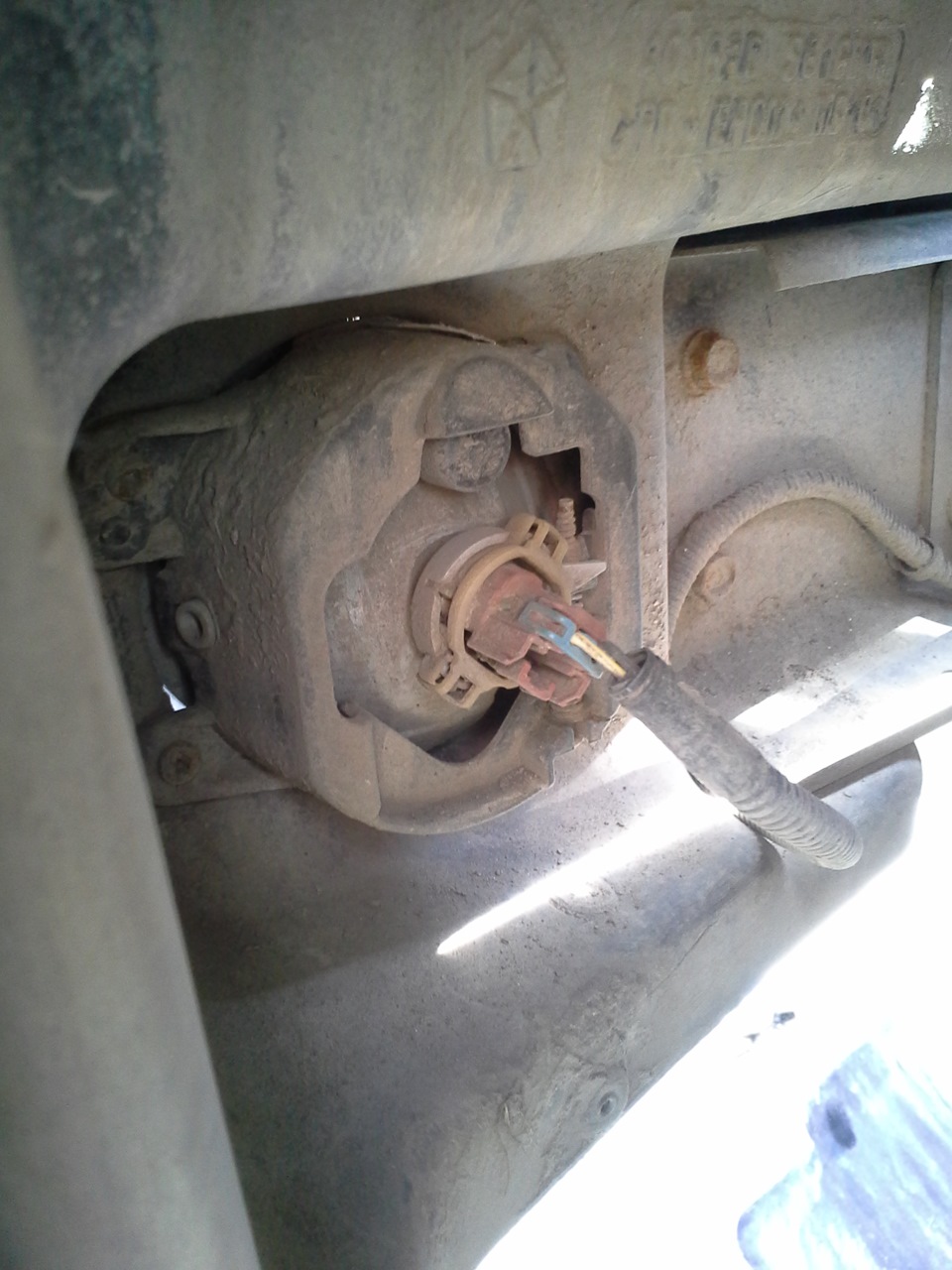

Отсоединяем проводку (клеммы) от ПТФ.

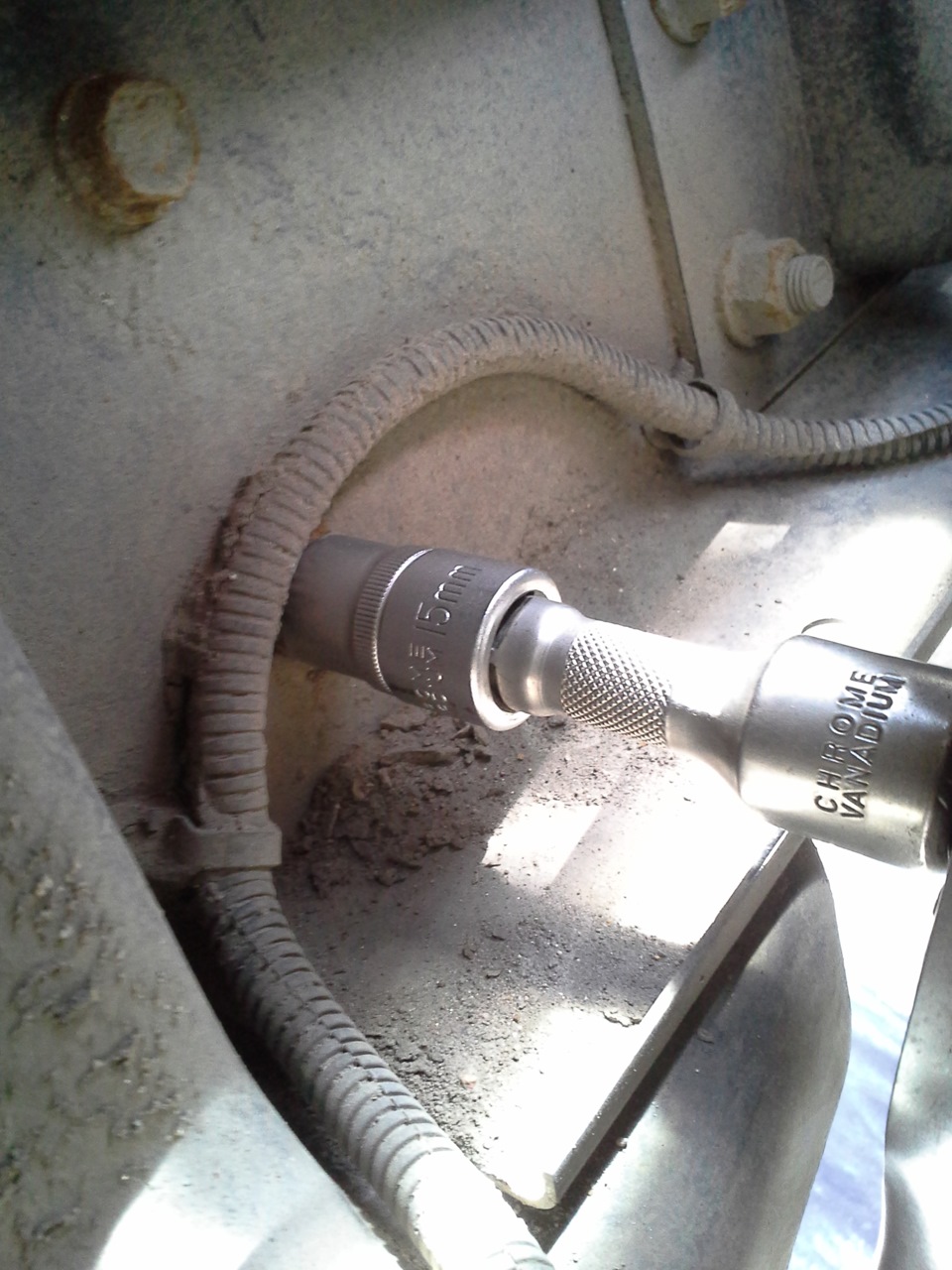

Откручиваем ключом на 15 болты крепления накладки бампера к усилителю бампера. По 2-а болта с каждой стороны.
Снимаем накладку бампера.
Снимаем 2-а пистона крепления верхнего пыльника бампера.

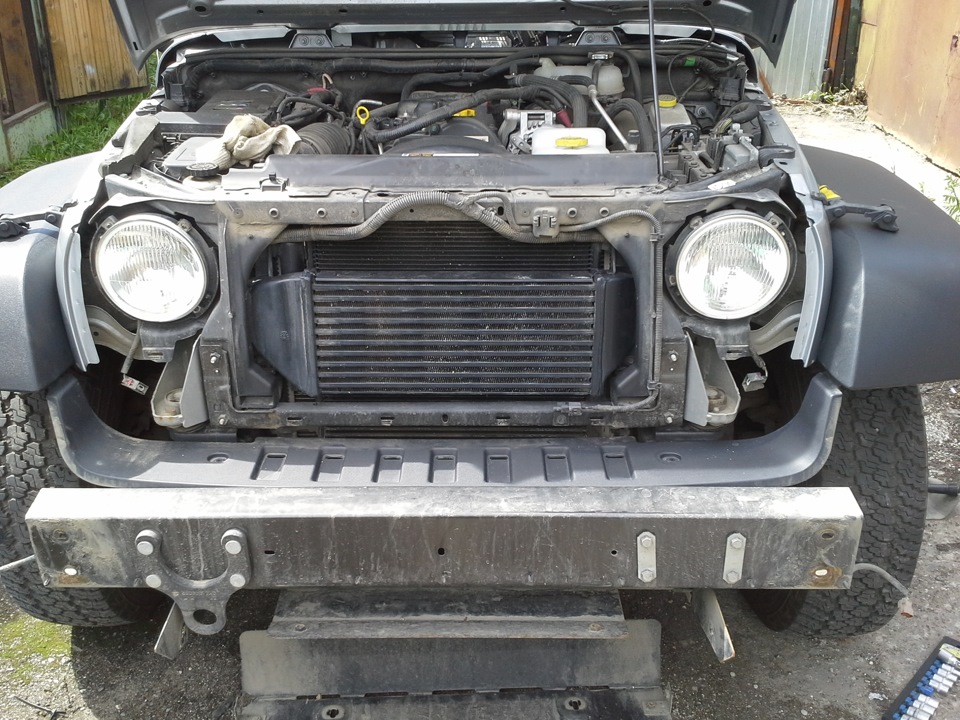

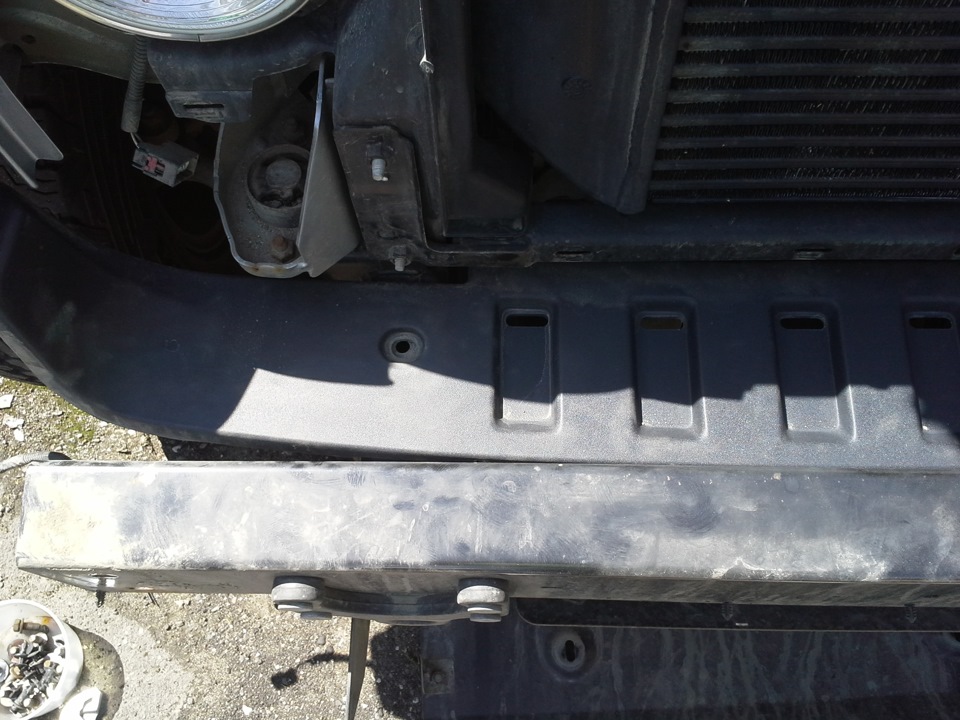

У меня пистоны не разобрались, выковырнул их монтажкой. Снимаем верхний пыльник бампера (под ним доступ к гайкам крепления усилителя бампера к раме. Всю работу делал с верху. Под машину не лазил. В моем случае доступ с низу закрыт 2-ой (закладной) частью защиты рулевых тяг.

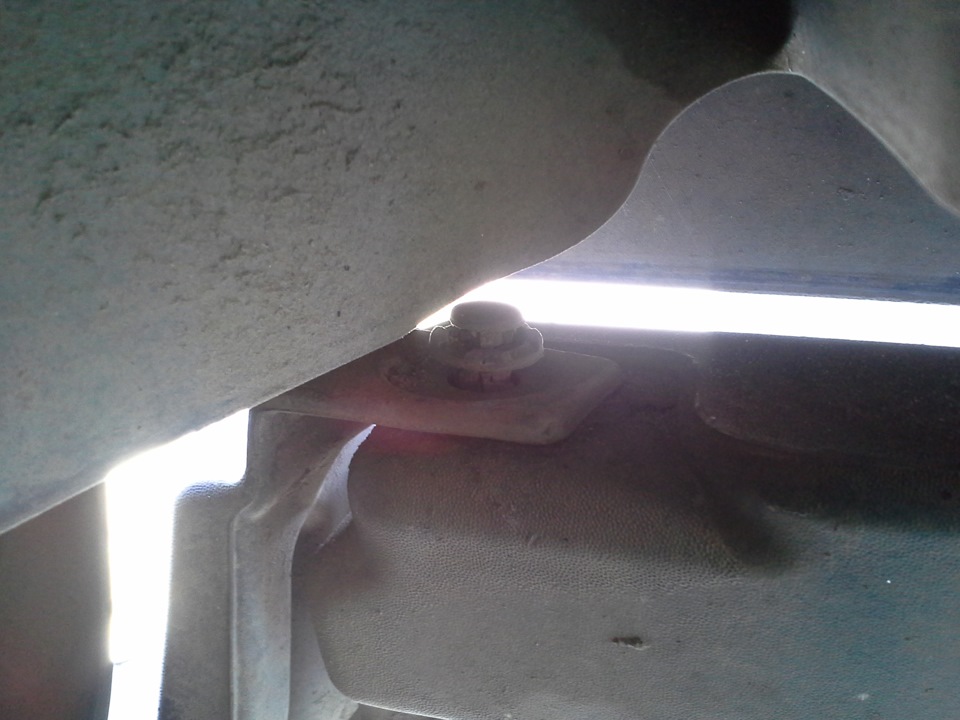

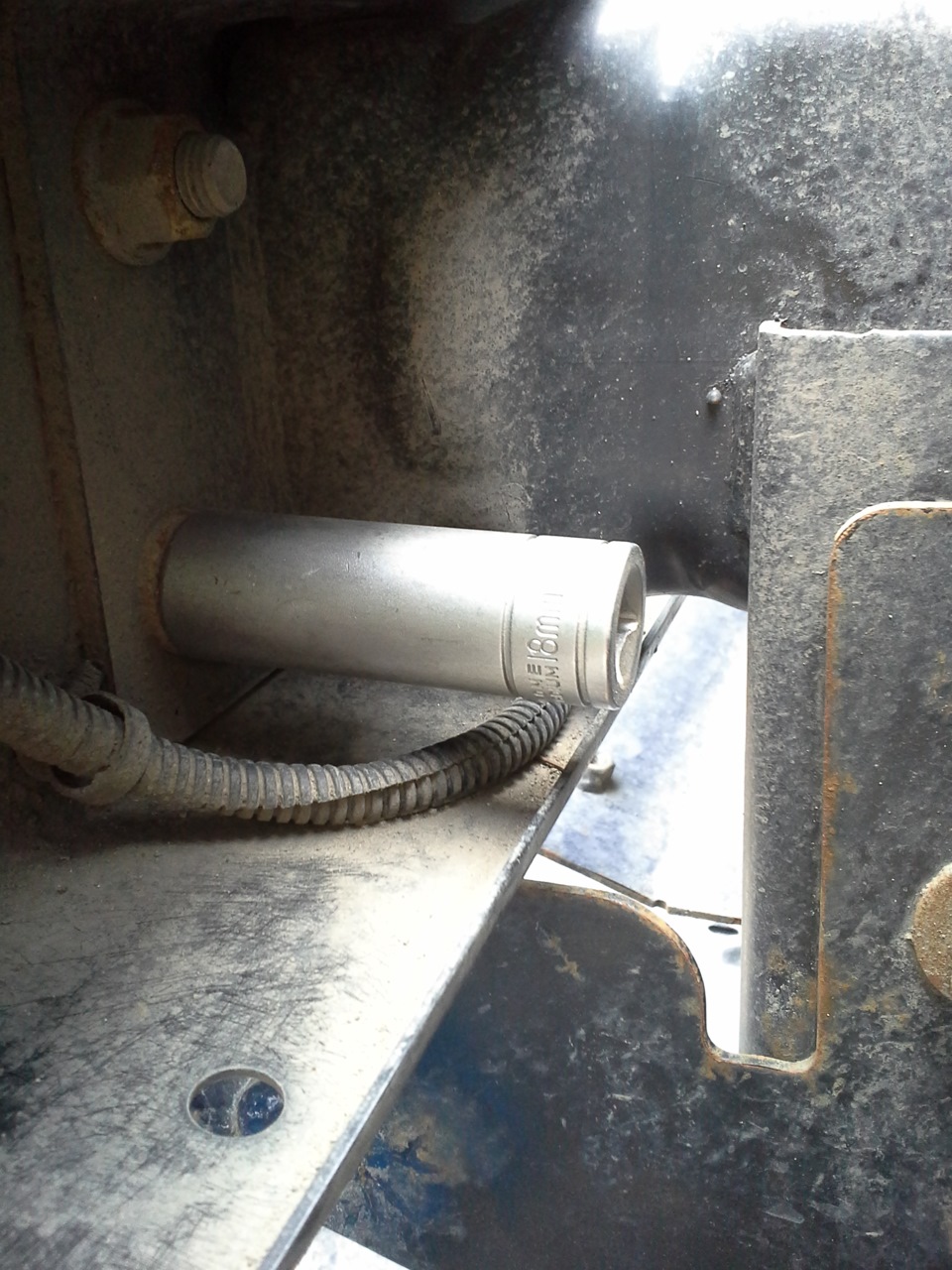

Откручиваем гайки крепления усилителя бампера в раме автомобиля. 4 гайки на 18 с каждой из сторон.
На них же держится буксировочная проушина (с одной стороны) и пластины заглушки с другой. Откручивал поочередно, устанавливал на освободившееся место буксировочные крюки. Усилие при затяжке гаек 115 Нм

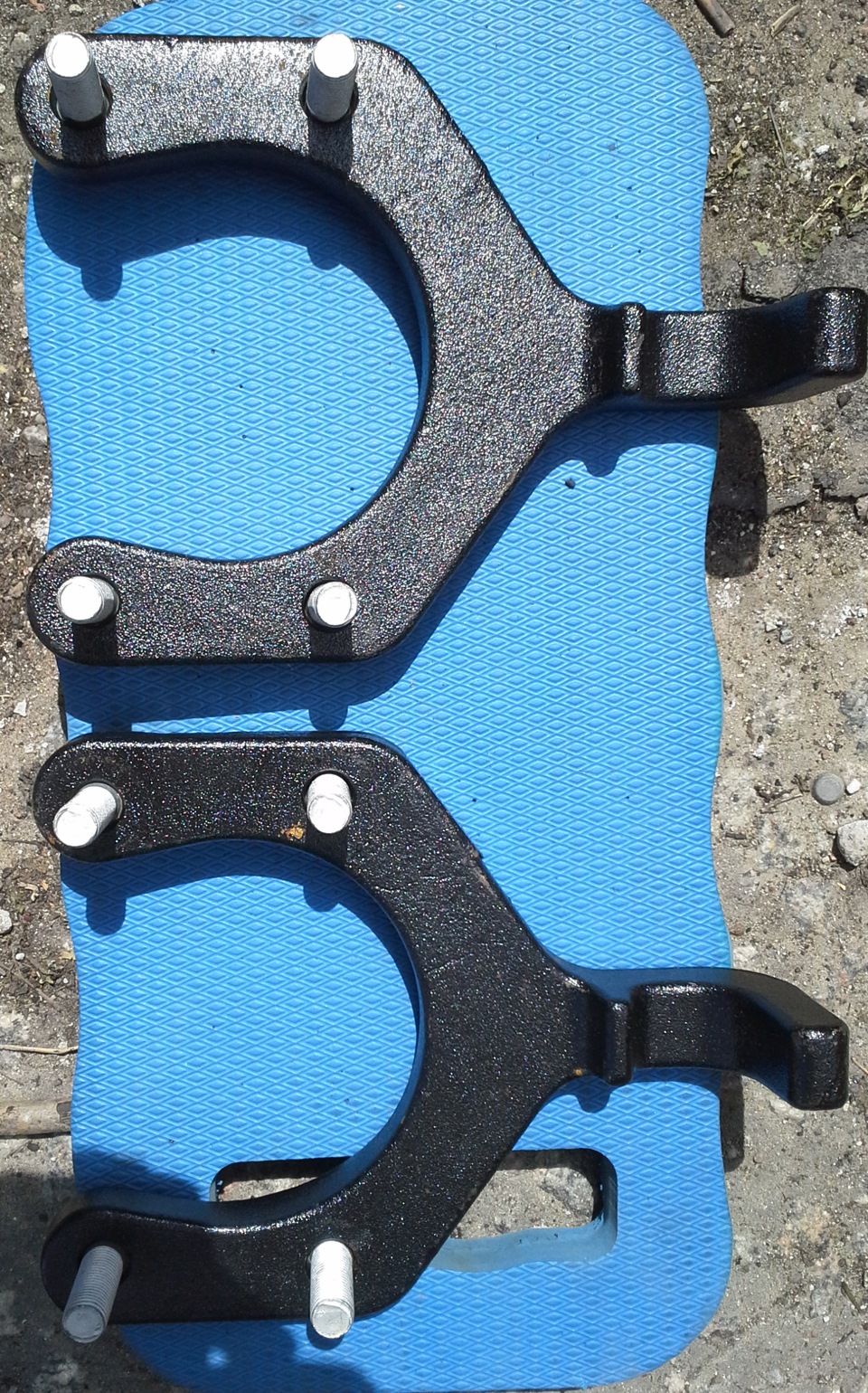

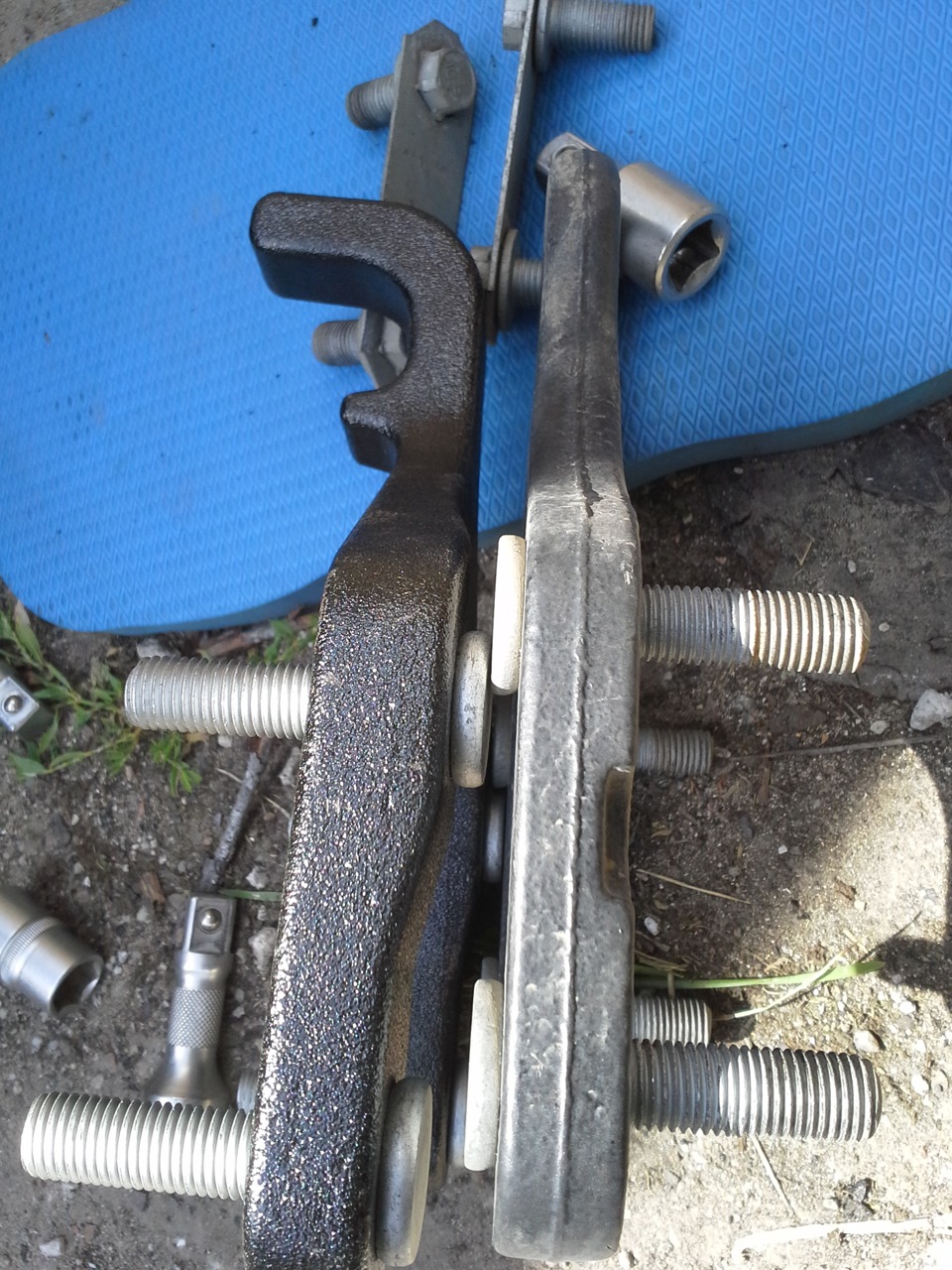

Основание крюка толще основания буксировочной петли.

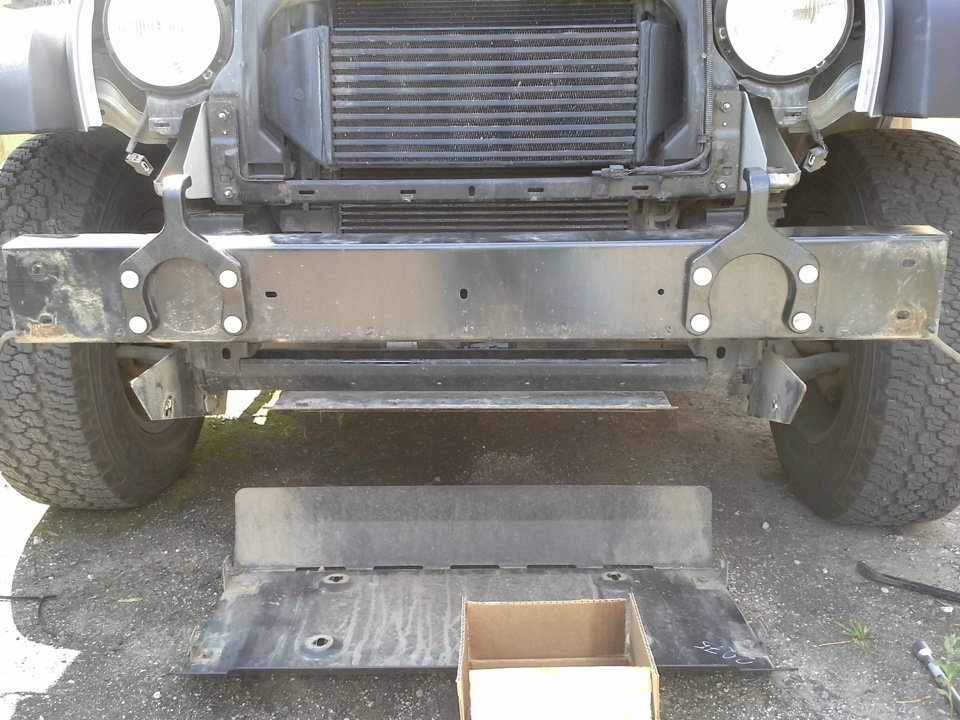

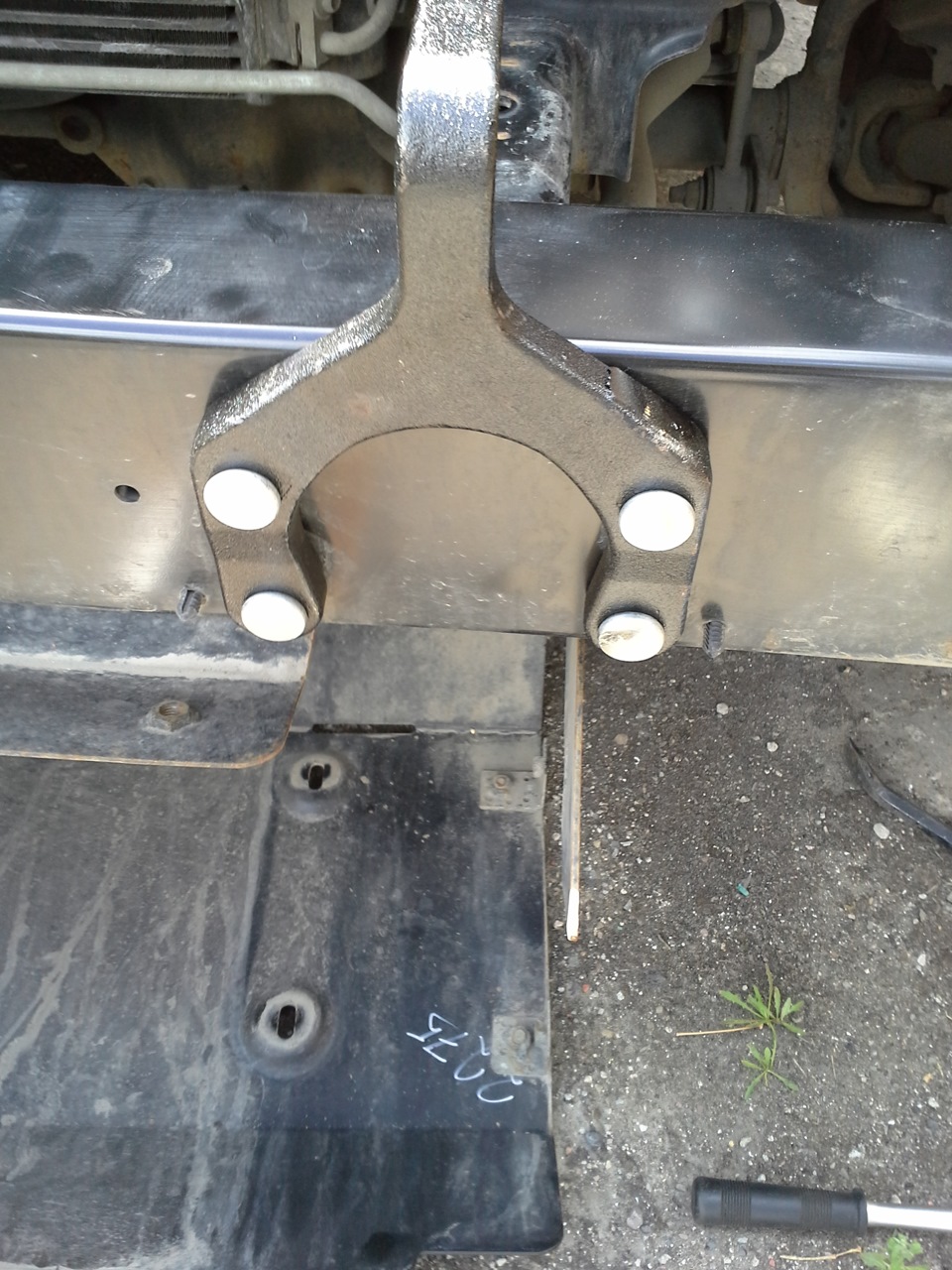

Крюки установлены — накладку ставить не хочется. И так нарядно смотрится.

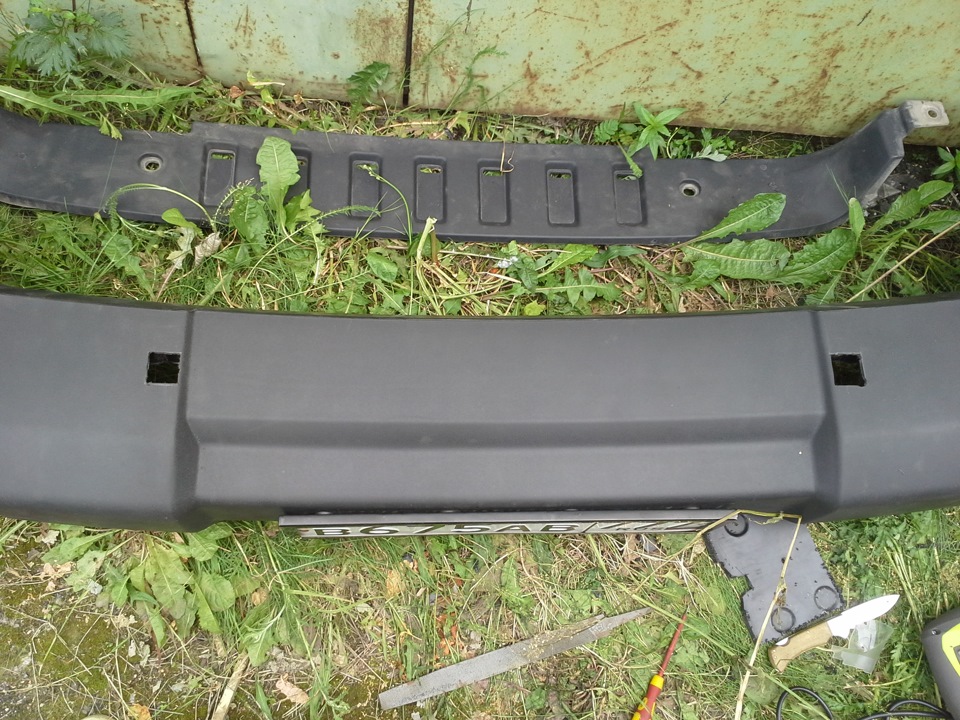

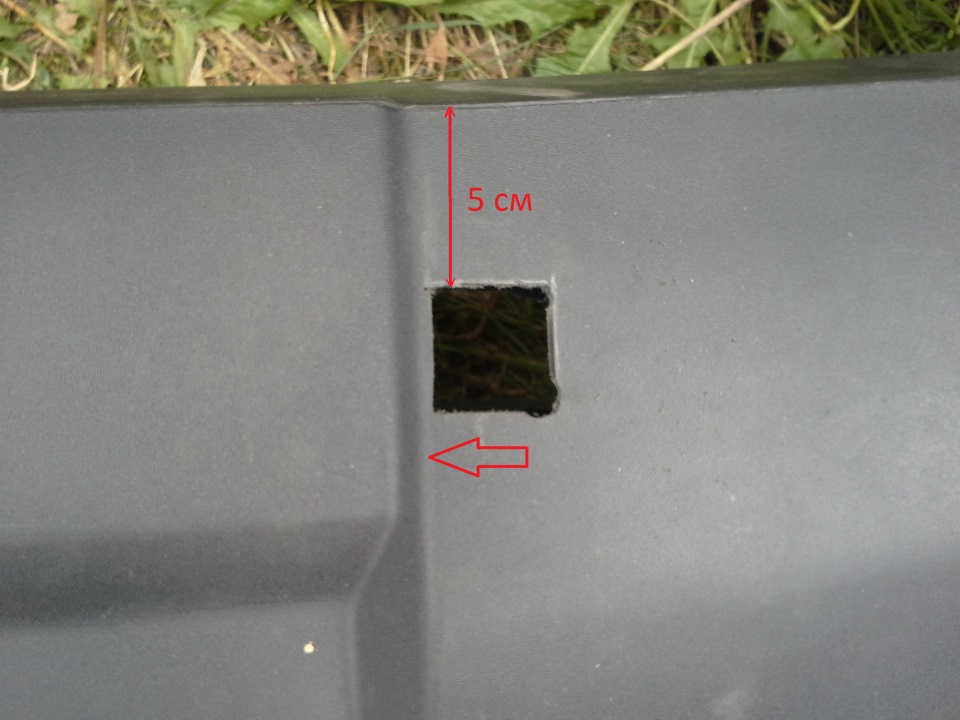

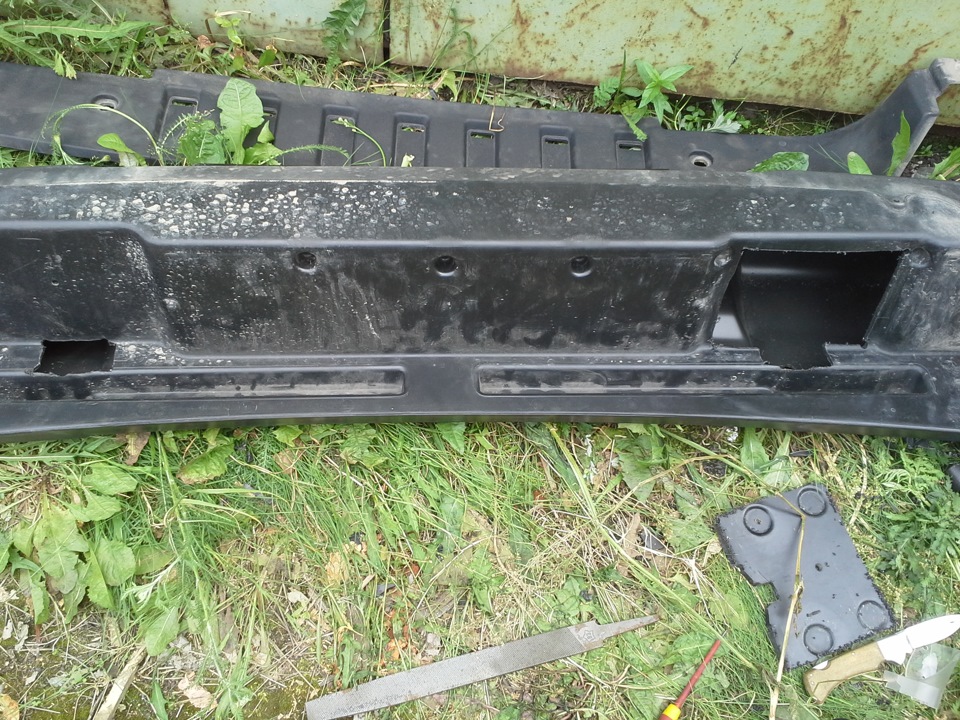

Теперь самое интересное — пилим накладку бампера. Необходимо сделать два отверстия 35Х35 мм с наружней стороны накладки бампера. Отступаем 5 см от края бампера обращенного к кадиатору. Вторая привязка верхнее ребро клыка.
С внутренней стороной все гораздо веселей. Накладка бампера со стороны водителя не предусматривает под собой места для размещения буксировочной петли и прилегает к бамперу плотнее, чем пассажирская часть. В этой связи с тыльной стороны накладки бампера пришлось срезать кусок пластика сопоставимый с буксировочным крюком. Дополнительно для обеспечения прилегания верхней внутренней полки накладки бампера к усилителю бампера пришлось расширить отверстия, чтобы в них поместились верхние скошенные части крепления крюков («плечики»).
Устанавливаем верхний пыльник бампера, накладку бампера, решетку радиатора. С этим вроде бы проблем быть не должно. Незабываем подключить проводку.

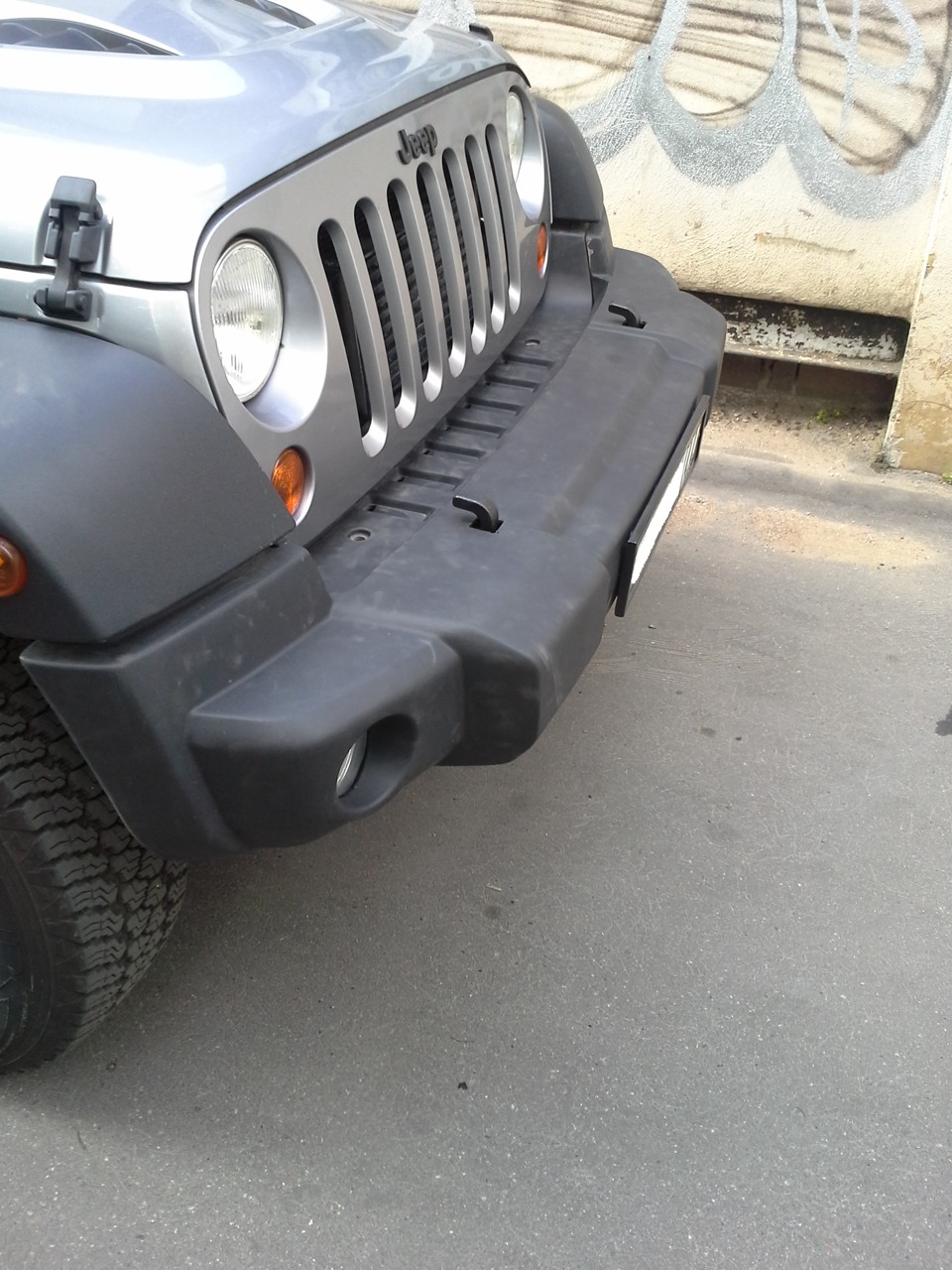

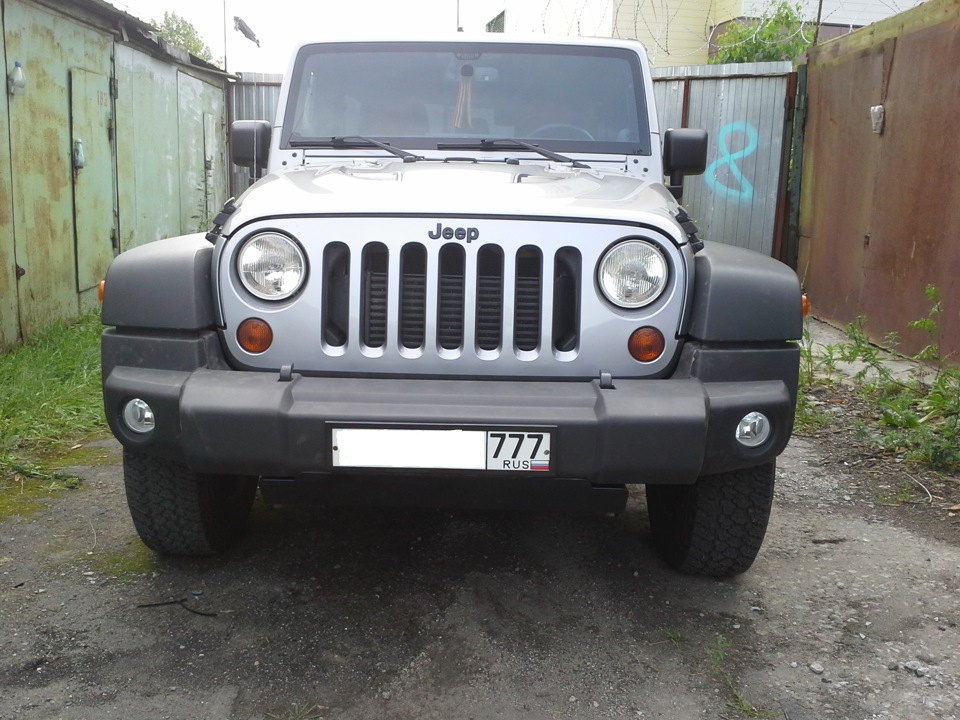

Получилось вроде бы ничего, вполне функционально.
П.С. защита «Шериф» прочна и хороша после доработки. При наезде на препятствие еду как на лыже. Наехал на строительный мусор (мешки с битым бетоном). Морда красиво поехала вверх. Защита выдержала. При этом есть огромный минус после года эксплуатации покрытие начало облезать клоками. На заводе производитель покрыли какой то эмалью которая легко откалывается и имеет плохую адгезию к стальной поверхности.
Всем удачи!
Как установить фаркоп на автомобиль
Установить фаркоп на легковой автомобиль легко. Достаточно ориентироваться в тяговых возможностях своего автомобиля. Знать характеристики прочности кузова автомобиля, лонжерона и элементов фаркопа. Разобраться в вопросе фаркопа – что это такое в машине, необходимо с некоторых определений.
Классификация
Фаркоп – это тягово-прицепное устройство для присоединения, фиксации и дальнейшего перемещения прицепа автомобиля. Современная классификация предполагает следующие виды ТСУ:
Всё зависит от массы груза, который тащит за собой автомобиль. Вряд ли фаркопу будет «уютно», если масса прицепа превысит массу машины. На небольшие автобусы и внедорожники с полной рамой (лонжероном) устанавливаются большие фаркопы. Они позволяют прицеплять не только прицепы с бортами, но и транспортировочные площадки, предназначенные для перевозки лодок, снегоходов, моторной техники. Такие фаркопы можно встретить на агротехнике: самосвалы, трактора. Бульдозеры с большими тягово — прицепными устройствами, выдерживающими максимальную нагрузку. Не стоит перегружать прицеп, если установлен большой фаркоп, выше 3,5 тонн.
Легковые автомобили, типа кроссоверов, оснащаются средними фаркопами. Загородный отдых более плодотворен, если за спиной есть мини-трейлер. Поездка на озеро при наличии водного мотоцикла предполагает его транспортировку. Большой прицеп функциональней. В этом случае также необходимо задуматься о какой-либо разновидности среднего фаркопа до 2,5 тонн полезной нагрузки.
Фаркоп до 1,5 тонн устанавливается на легковые автомобили. Существует много типов для легковых автомобилей. Особенности в большинстве своём определяются уже не потолком массы, так как не разумная нагрузка может вывести из строя прицепное, что хуже – движок или коробку, а видами крепления к кузову, лонжерону (раме), экономичностью материала.
Конструктивные особенности
Самое простое прицепное устройство для прицепа легкового автомобиля незатейливо в конструкции:
Видимая часть – металлический шар на конце крюка. Диаметр – 50 мм. Это стандарт. Подрозетник для подключения электрики прицепа. Если на лицо отсутствие бампера (повреждение или иная причина), будет видна основная горизонтальная балка фаркопа.
Невидимая часть – крепёж к кузову автомобиля. От грамотного крепления кронштейнов будет зависеть виброустойчивость фаркопа.
Фаркоп на болтах можно снимать для каких-либо технических работ на смотровой яме. Его можно заменить при серьёзном повреждении или выходе из строя. Съём фаркопа удобен при монтаже электрических поводов, подходящих к прицепу, когда надо определить самое практичное расстояние к штепселям. Минусом станет раскручивание болтов конструкции во время движения. Увеличивается риск аварии на дороге. Использование качественных гровер-шайб и крепкой затяжки гаек исключит такую проблему.
Сварная конструкция предполагает выпуск с завода. Она удобна тем, что имеет очень симметричное расположение и заводское выполнение электрических трактов, идущих параллельно. Остаётся надеяться на добросовестность производителя. Проверять швы сварки на наличие микротрещин и ржавчины.
Виды крепления крюка к платформе
Типы исполнения самодельных фаркопов пестрят на стареньких авто. Механики и водители сами искали точки крепления, создавая уникальные тягово-сцепные устройства. У заводских имеется крепёжная платформа или балка. Если говорить точнее, крюк прикрепляется к платформе несколькими способами.
Самое простое соединение, неразъёмное – фаркоп, соединённый с рамой сваркой. Как говорилось выше, необходимым условием надёжности будет качество этой сварки. Автовладелец, привыкший экономить, не должен попасть в положение, когда драгоценное гаражное пространство будет занято бесполезным для тех условий торчащим шаром, постоянно подпирающим что-нибудь у задней стены, например, канистры с топливом.
Многие водители предпочтёт условно-разъёмное крепление к кузову. Но вряд ли будут заниматься каждый раз прикручиванием-откручиванием фаркопа. На это нужны веские причины. Зато он может перепроверить гровер-шайбы и затяжку гаек перед далёкой поездкой, обеспечив себе спокойствие.
Полностью разъёмное соединение фаркопа выбирают те, кто редко пользуется прицепом. Такой фаркоп оснащён запорным механизмом. При желании его можно легко демонтировать. Сниматься может сам шар или отдельно крюк, который опускается под бампер или переводиться в вертикальное положение. Обращать внимание следует износу запорного устройства, в самодельных моделях имеющее единичный тираж.
Как выбрать фаркоп
При самостоятельной установке ТСУ следует получить разрешение в ГИБДД. После установки фаркопа пройти экспертизу в сервисе и получить разрешение на эксплуатацию ТС с фаркопом.
Как установить фаркоп на автомобиль
Автовладелец выбрал нужный фаркоп для легкового автомобиля с нагрузкой на кузов не более 1,5 тонн и хочет произвести самостоятельную установку. Как должна происходить установка фаркопа на автомобиль?
Порядок установки фаркопа
Придумывать ничего лишнего вроде сверления дополнительных отверстий не нужно, если устанавливать фабричное ТСУ под конкретную модель авто. Технические характеристики предусматривают 2 миллиона нагрузочных циклов. К тому же производитель несёт ответственность за изделие документально. Потребуется необходимый набор ключей. Подъёмник или смотровая яма лишней не будет.
Перед монтажом балки надо:
Правила установки фаркопа могут отличаться, все зависит от модели или когда всё же необходимо сверлить дополнительные отверстия в нижней части лонжерона. С противоположной стороны рамы крепление монтируется на закладную планку. Такая установка фаркопа будет надёжнее. Существенно снизит нагрузку на кузов автомобиля.
При изготовлении самодельного устройства фаркопа необходим чертёж определённой конструкции и наличие материалов для исполнения. Суть заключается в усилении крепёжного места на кузове автомобиля с помощью дополнительных металлических элементов по типу уголков, которые привариваются к траверсе или смежным граням. Элементы специальной площадки рассверливаются под соответствующие крепления. Когда установка фаркопа завершена, нужно переходить к подключению электрики прицепа.
Особенности электрического подключения прицепа
Главной особенностью подключение электричества к прицепу наличие штекера и розетки, подходящих к друг другу. Один конец находится в багажнике, другой на прицепе. Есть два вида разъёмов – американский и европейский. У первого 13 контактов, а у второго 8. Если возникла такая сложность, розетка и штекер нуждаются в блоке согласования. О том как подключить блок согласования более подробно описано в этой статье. После установки прицепного нужно провести тестирование с нагрузкой, проверить переключение света и габаритов
Советы и предупреждения
Но на практике отсутствие опыта восполняется хорошими советами от автолюбителей со стажем и доброжелательных механиков сервисов. Заводские ТСУ, прошедшие силовые тесты и испытания, надёжнее и безопаснее, в отличие от самодельных конструкций.
Установка фаркопа: правила установки, способы монтажа, советы мастеров
Общее описание устройства
Сколько стоит установить фаркоп? Этот вопрос задают многие их тех владельцев автомобилей, кто решил задуматься над его монтажом. Стоимость установки, к примеру, на отечественный автомобиль в штатные места, составляет примерно 2000 рублей. Однако здесь стоит сказать, что это можно сделать и своими руками. Чтобы успешно провести такую операцию, нужно лишь понимать, что это за оборудование, каков его функционал.
Что касается самого приспособления, то оно представляет собой шар, который соединен с крюком. Этот шар, как и его определенная часть, выступает за задний бампер, а потому его достаточно просто заметить. Сам же крюк прикрепляется к специальной балке, которая монтируется под днищем кузова авто.
Виды фаркопа
Установка фаркопа чаще всего требуется в том случае, если у владельца автомобиля возникает необходимость в транспортировке груза, который имеет слишком большие габариты, или же он слишком тяжелый. В настоящее время имеется три основных типа фаркопа: фланцевый, сварной и съемный.
Что касается выбора этой детали, то очень важно учесть не только марку и модель автомобиля, но и год выпуска самого элемента. Лучше всего, конечно же, будет проконсультироваться со специалистом перед покупкой, но если она проводиться самостоятельно, то мастера рекомендуют обязательно удостовериться в наличии сертификата на деталь. Если он отсутствует, то есть вероятность того, что фаркоп некачественный, и он может деформироваться в ближайшее время.
Чаще всего в установке фаркопа нуждаются дачники, туристы, рыболовы и другие люди, которым приходится перевозить какое-либо снаряжение или вещи. Чаще всего он приобретается именно для того, чтобы была возможность крепления прицепа.
Особенности фаркопа
Сколько стоит поставить фаркоп на машину? К примеру, крепление такого устройства на иномарки без подключения обойдется в 2000 рублей. Однако вполне реально провести эту процедуру и без вмешательства специалистов. Важнее всего правильно подобрать модель, чтобы она не только подходила к автомобилю и выполняла все нужные функции, но еще и эстетично вписывалась. Также очень важно помнить, что они могут быть как съемными, когда крюк можно демонтировать с балки, а могут быть и несъемными, когда и фаркоп, и несущая балка формируют собой единое целое.Первый вариант более распространен по вполне понятным причинам.
После того как будет выбрана нужная модель, можно приступать к установке фаркопа на автомобиль. Есть несколько наиболее известных компаний, к примеру, BOSAL,THULE, Westfalia. Эти компании отличаются тем, что сотрудничают со многими заводами по производству автомобилей. А это значит, что если фаркоп был выбран верно, то он обязательно подойдет по всем параметрам к машине, и не придется просверливать дополнительные отверстия.
Первый этап монтажа
Установка фаркопа своими руками вне зависимости от модели оборудования и машины будет проходить в несколько основных этапов.
Что касается непосредственного этапа монтажа, то здесь нужно сказать, что обычно он отличается в зависимости от модели как машины, так и самого оборудования. Однако есть несколько общих требований, которые должны быть выполнены в любом случае, как при установке фаркопа на «Ладу», к примеру, так и на иномарку.
Общие требования во время установки
Во-первых, балки фаркопа, а также его кронштейны, расположенные по бокам, необходимо прикрепить к лонжеронам автомобиля так, как это показано на схеме, которая обычно продается вместе с инструкцией по монтажу. Во-вторых, к балке всегда крепится подрозетник. Далее нужно просунуть жгут с электрическими кабелями устройства через отверстие, имеющееся в задней панели кузова автомобиля. Однако прежде чем это сделать, стоит прицепить его к балке при помощи пластиковых креплений.
Далее наступает процесс электромонтажа. Обычно многие задаются вопросом о том, сколько стоит установка фаркопа, именно из-за этой части. Действительно, если это иномарка, то разница в стоимости будет в 1000 рублей за работу с подключением и без него. Однако электрический монтаж можно провести и самостоятельно. На многих транспортных средствах имеются специальные разъемы для его установки. Необходимо найти их руководствуясь при этом схемой самого автомобиля.
Важно обратить внимание на то, что все резьбовые соединения должны быть затянуты максимально крепко.
После этого нужно будет приступить к установке всех снятых ранее деталей в обратном порядке. Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом. Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке.
Как видно из общего плана работ, выполнить все требования по отношению к установке данной детали, в принципе, несложно.
Выбор приспособления на «Ниссан»
Можно рассмотреть все нужные этапы работы на примере такой модели, как Nissan Qashkai. Изготовитель выпускает две модели этого транспортного средства: J10 и J11. Поэтому при подборе фаркопа нужно быть внимательным, так как констуркция кузова у этих двух типов машины немного отличается, а значит, и места для крепления могут различаться.
Что касается установки фаркопа на «Ниссан», то на такую машину можно устанавливать любой из тех трех типов, что были приведены ранее. Есть еще один нюанс, который кроется в том, что сам по себе шар, который является наконечником для крюка, может быть как условно съемным, так и полностью съемным. Отличие между первым и вторым заключается в том, что первый крепится при помощи двух болтов, а второй на болтах, на гайках или полуавтомат. По способу соединения с несущей балкой они могут быть как коваными, так и сварными или же универсальными. Конечно же, лучше выбрать то оборудование, которое можно снять, чтобы в нужный момент его демонтировать и не портить эстетический вид автомобиля.
Инструкция по монтажу
Монтаж не вызовет никаких затруднений, если четко следовать инструкциям и чертежам, которые обычно прилагаются к фаркопу. Однако рассмотреть схему все же стоит.
Во-первых, придется снять задний бампер, хотя это не всегда актуально. Есть некоторые модели тягово-сцепного устройства, которые могут быть смонтированы без этого действия, а потому опять стоит заглянуть в инструкцию.
После того как удаляется бампер, нужно демонтировать еще и вспененный блок, а также металлическую балку, которая имеется на кузове. Для успешного снятия этого элемента обычно используется специальная головка на 10. После удаления крепежных элементов балки покажутся отверстия, которые и предназначены для крепления фаркопа. Боковые отверстия ребер жесткости должны быть соединены с боковыми отверстиями. Ребра жесткости крепятся при помощи болтового соединения, а между ними устанавливается балка фаркопа.
В конце стоит отметить, что не рекомендуется приобретать б/у детали, так как нет точно информации об их состоянии, а также о том, каким нагрузкам подвергалось устройство. Для автомобилей «Ниссан» несколько крупных фирм занимаются производством фаркопов, а потому выбрать подходящую новую модель не составит труда.
Комплект для «Нивы»
В сам же комплект входят такие элементы, как:
Этапы установки
Установка фаркопа на «Ниву» может быть проведена самостоятельно, как и в других случаях. Для этого потребуется выполнить несколько следующих шагов:
Далее следует заняться работой над установкой розетки, то есть электрики.
Электромонтаж
Устанавливается розетка непосредственно возле фаркопа, для этого он имеет специально отведенное место. После этого следует руководствоваться схемой, на которой показано, как именно все установить. Электрический кабель укладывается в термоусадочную коробку или просто заматывается изолентой. Проводка прикрепляется к конструкции после чего кабели заводятся в салон через специальное отверстие, имеющееся с левой стороны.Сверлить ничего не придется, так как все необходимое там уже есть, а наконечники проводов обжимаются. Кроме того, придется установить предохранители, которых должно быть не менее 4. После этого можно приступить к подключению проводов к задней левой фаре транспортного средства. Что касается правой стороны, то сюда нужно подвести лишь один кабель и подключить его к поворотнику.
В конце хотелось бы отметить установку фаркопа на «Рено», так как здесь она немного отличается от всех предыдущих тем, что нужно снимать не задний бампер, а держатель для глушителя и непосредственно сам глушитель, так как он будет сильно мешать.
Буксировочный крюк — аксессуар для авто, о котором вспоминают когда нужна буксировка авто. Возможно, вы сейчас в этой ситуации, так что, сразу к делу.
Из этой статьи, вы узнаете где лежит, куда и как устанавливать и какие бывают буксировочные крюки.
Где находится буксировочный крюк
Буксировочный крюк может находиться:
— в багажнике, под полом багажного отделения — это самое вероятное место.
Кроме буксировочной петли там должны лежать запаска, пенопластовый или пластиковый органайзер с домкратом внутри и ключ;
— в багажной отделении, но уже в боковых карманах.
Часто крюк залетает за обшивку багажника, обязательно проверьте там.
— поищите буксировочный крюк под сидением водителя или пассажира.
Этот вариант касается коммерческого транспорта, небольших грузовых авто типа «каблук».
Важный момент — может быть, что крюка или уже приваренного уха вы не обнаружите. Часто, при перепродаже авто, буксировочный крюк «изымают» хитрые продавцы (так они поступают еще и с домкратами и ключами). В таком случае, увы, придется покупать его самому.
В ассортименте магазина AVTOKRUTKA есть крюки для буксировки для всех востребованных моделей авто. Подберем и оперативно вышлем его Вам!
Куда устанавливать буксировочный крюк
В зависимости от автомобиля, место резьбы для вкручивания буксировочного болта спрятано по разному:
— маленький люк на бампере (скорей всего переднем), открываете этот лючок, за ним резьба.
Это самый частый метод размещения резьбы на авто.
— резьба спрятана за решеткой или накладкой на бампер.
Встречается намного реже, но если не нашли маленького лючка на бампере, попробуйте поискать за решеткой/накладкой.
— в машине уже предусмотрена приваренная буксировочная петля.
В таком случае, отдельного крюка нету. Ничего искать и устанавливать не нужно, пользуйтесь заводским вариантом.
Как установить буксировочный крюк
Есть несколько крайне важных нюансов при установке буксировочного болта:
— обязательно осмотрите резьбу на авто, она может быть загрязнена.
Туда часто забивается мусор и грязь, может появится налет ржавчины. Прочистите место установки. Для более легкого вкручивания можно смазать крюк автомобильным маслом.
— крюки бывают с левосторонней и правосторонней резьбой.
Если не вкручивается, проверьте, в ту ли сторону вы крутите.
— если ваш автомобиль битый, кузов деформирован, то и резьба, скорей всего, деформирована тоже.
Худший вариант. Если резьба деформирована, масло не поможет. Только токарь, который сделает новую резьбу.
Очень важный момент — при вкручивании, вкручивайте до конца! Если не закрутить полностью, при буксировке, болт может вырвать из резьбы. В таком случае, резьба будет деформирована и крюк не установится. Очень не приятный сюрприз. Да еще и во время буксировки. Обязательно убедитесь, что закрутили до конца резьбы.
Какие виды буксировочных крюков бывают
— оригинальный, полностью литый из каленого металла. Очень крепкий и надежный.
— оригинальный, но с приваренным ухом, из обычного металла. Немного хуже по надежности, но свою задачу делает хорошо.
— аналог, литый из каленого металла. Идентичен по надежности оригиналу.
— аналоги с приваренным ухом. Бывают очень разного качества, зависит от мастерской и человека, что их производит.
В магазине AVTOKRUTKA вы можете приобрести качественные оригинальные крюки и аналоговые заменители, как новые, так и б/у.
