Установка подсветки салона Ambient light в Mercedes-Benz W205
Приобрел из Китая комплект для установки подсветки Ambient light в салон, двери, центральную консоль, панель над бардачком и в пространство для ног водителя и пассажира. Оригинальный комплект даже не искал, не думаю, что он сильно лучше, но наверняка сильно дороже, а кроме того этот комплект заявлен как 64 цвета, тогда как в оригинале 3 цвета.

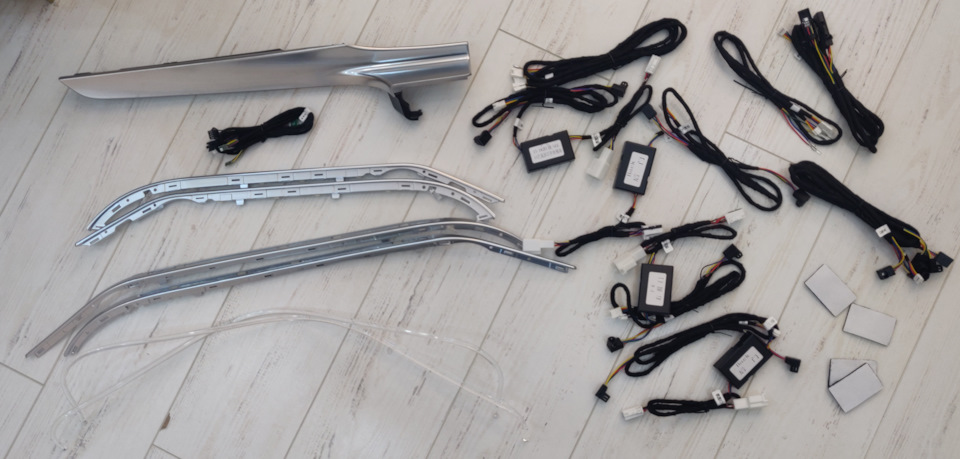

Получил вот такой комплект
Качество на мой взгляд хорошее, у меня претензий нет.
В выходные приступил к установке, процесс конечно не легкий, в общей сложности если сложить все потраченное за 2 дня время, то получится примерно 12 часов это нужно учесть, что тратил время на видеосъемку. Зная что и как нужно делать можно управиться намного быстрее.
Вот видео процесса установки:
Видео не является руководством к действию, содержит описание моих личных действий, это не означает, что вам нужно делать именно так, каждый принимает решение самостоятельно, если что-то делаете, то делаете на свой страх и риск.
После установки нужно провести кодирование, чтобы появилась возможность выбора цвета и регулировки яркости.
Мне пока не удалось провести кодирование, чтобы подсветка заработала как положено, так как не знаю, что и где необходимо изменить.
Пока в блоке EIS222 добавил опцию «877 Ambient light» и в блоке головного устройства Audio 20 — HU5 включил меню изменения цвета и яркости, но при прокрутке мультимедийной шайбы ничего не происходит, а стрелка отображающая выбор цвета или яркости сбрасывается на исходное значение.
Если кто знает, в каких еще блоках и что нужно изменить, то прошу написать в комментариях
Просьба более не актуальна, в результате долгих поисков сам нашел решение и помогла мне информация размещенная вот на этой странице, за что автору Konopatenkaya спасибо! Из этого поста я точно узнал, что нужные изменения должны лежать в блоке BC-F222, который я ранее открывал, но там очень много параметров и я не рискнул внести в него изменения, но поняв из поста, что BC-F222 это то что нужно, начал подробнее изучать его параметры, определился с разделом, а затем предварительно сохранив исходную кодировку, стал вносить в него изменения.
В общем, методом проб и ошибок или как говорится путем научного тыка), нашел пункт после изменения которого возможность изменения цвета и регулировки яркости начинает работать и не сбрасывается.
Оказалось, что это всего один пункт!
Как будет свободное от работы время сделаю описание процесса кодировки.
Дооснащение подсветки «Ambient Light»
Начну с того, что было в моей машине и в большинстве W205 дорестайлинг.

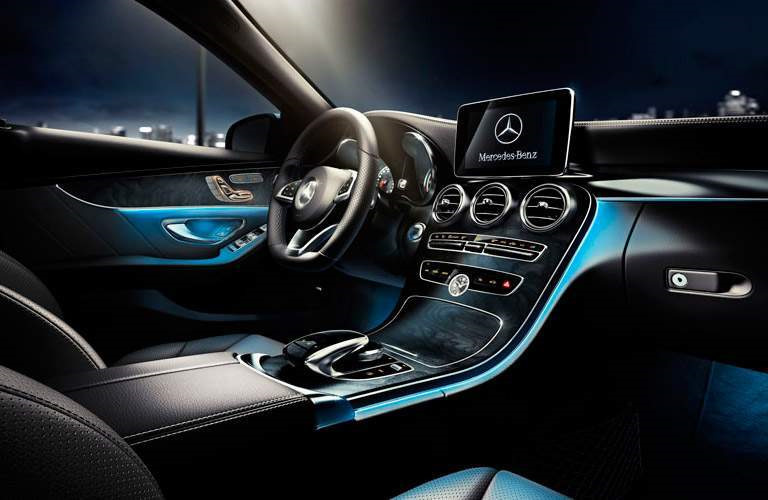

Итак, подсветка есть вокруг центральной консоли, в дверных картах и в ногах. Казалось бы, этого должно быть достаточно, но вот вариативность цветов уж очень сильно страдает. Выбрать можно всего три цвета: синий, оранжевый и белый. Также страдает яркость, в слабом освещении подсветка заметна, но вот вау эффекта как в том же W213 точно нет.
В определенный момент, спустя пару недель после покупки автомобиля появилось желание добавить новые цвета. К сожалению, сделать это самостоятельно с помощью OBD адаптера и программы для кодирования невозможно. Необходимо докупать дополнительный блок и подключать его ко всей электронике.
Во время поисков инструкций по кодировке обнаружил большой выбор элементов дооснащения подсветки.

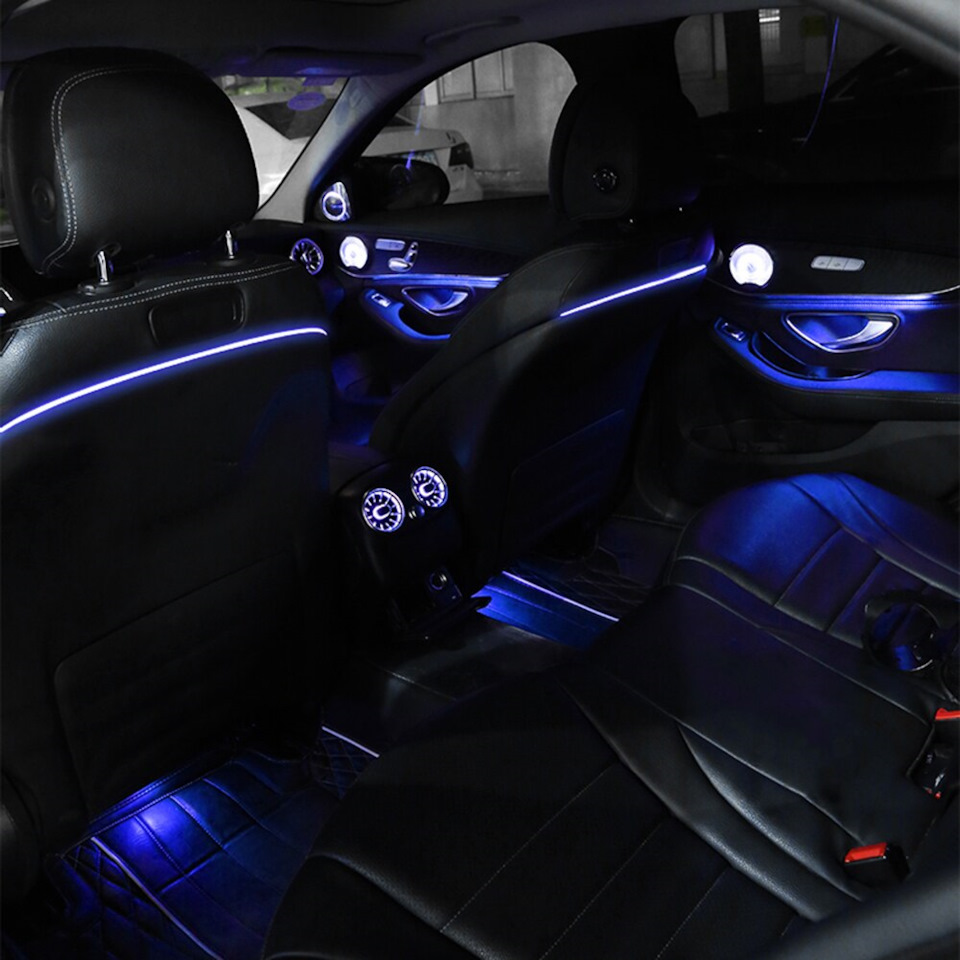

Вот практически все что можно установить из подсветки в W205. Впечатляет:
Недолго думая я сразу нашел объявление в интернете и отправился в детейлинг-центр.
Cтоит отметить, что все комплекты дооснащения произведены китайцами. Возможно самостоятельная установка и покупка на всем известной платформе товаров из Китая. Для тех, кто заинтересован в самостоятельной установке. Процесс несложный, но требует определенных навыков, прямых рук, а также умений работать с проводкой.
Мой выбор пал на установку
— А-ля Burmester колонок по углам (кстати, до этого на их месте располагались сетчатые накладки, был уверен в том, что там находятся динамики, но как оказалось их там нет)
— Модифицированной (более яркой) подсветки центральной консоли и дверных карт.
— Подсветку торпедо пассажира спереди
Долго думал о дополнительной установки светящихся воздуховодов, но так и не решился. А вот накладки на динамики в дверных картах я бы делать точно не стал, выглядят довольно странно, а свет отдает больше в белый.

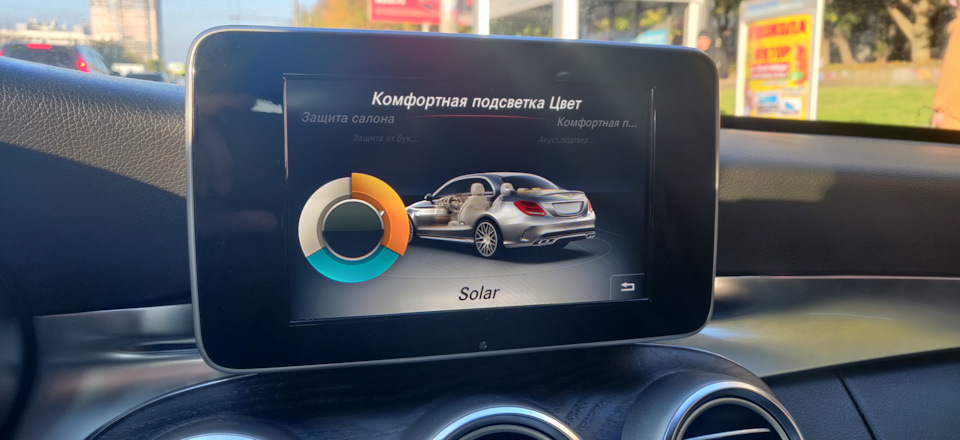

Управление подсветкой происходит через Command, меню то же самое. К сожалению, возможности закодировать названия всех цветов нет, там остается такой же круговой выбор синего, оранжевого и белого, но вместо переключения между этими тремя цветами происходит переключение 64 цветов. Стоит отметить, что есть еще версия с выбором 12 цветов, но ее на рынке мал.
Все работы заняли около 4-5 часов после чего я радостный забрал автомобиль. Для установки снимают центральную консоль, дверные карты, планку пассажира снимают.
Вау эффект появился, до W213 все также не дотягивает, но стало значительно лучше.
Ambient light 64 цвета часть 1 ( Основная подсветка салона)
Ambient light все по штатному.
Приветствую друзья, хочу поделиться опытом установки подсветки ambient light 64 цвета, может кому будет полезным данный пост.
На нашем рынке на дорестах очень мало машин с подсветкой, да и там штатно всего 3 цвета.
Загоревшись этой идеей я начал узнавать сколько это дело стоит, позвонил в MBcomand, там мне озвучили за 64 цвета 175000₽( подсветка дверей и консоли).
Начал искать посты на эту тему, их оказалось очень мало и особо не информативные. Решил исправить😀
Нашёл я комплект подсветки на AliExpress, продавец оказался очень дружелюбный и помогал мне на каждом этапе установки, сделал ещё приятную скидку в 30$.
Что приобрёл я у этого продавца👇🏻
В комплекте ещё идёт OBD штука с программированием компа, так как это модель подсветки работает через штатный монитор.
( если кому понадобится он у меня остался и с радостью поделюсь им для программирования машины)
Далее отвечу на вопрос сколько все это стоит. Вышло на самом деле для такого тюнинга не дорого, при условии если вы будете устанавливать сами! 44905 рублей с учетом скидки продавца!
Ну что погнали устанавливать, снимаем 4 двери и желательно несём домой так будет удобнее. ( двери прикручены на 2 саморезах, откручивал Торрексом T30
На дверях нужно заменить планки и для этого надо снять декоративную накладку.
Держиться она на железных клипсах, которые нужно вытолкнул с помощью двух отверток.
Далее мы откусываем крепления старой планки и на ее место ставим новую с подсветкой.
Для того чтоб она крепко держалась, надо воспользоваться паяльником или пистолетным клеем. Ту же самую процедуру проделаем с остальными дверными картами.
Проводка подключается элементарно фишка к фишке!
Двери готовы, приступаем к центральной консоле. Нужно снять серую планку, будьте аккуратны, там нудно отогнуть защелки.
Держится она на двух саморезах T20
Далее вставляем планки в пазы, все крепиться штатно. Будьте аккуратны они очень хрупкие и можно отломать! Втыкаем провода с лампами и готово.
2 вариант который он предложил это обрезать металические штекера и подсоединить провода напрямую, ну вообщем просто соединить.
Далее все штекера мы соединяем друг с другом, там невозможно ошибиться, все подключается фишка к фишки! И начинаем программировать с помощь OBD!
Если вы будете покупать комплект с OBD, то продавец поможет с установкой, если нет то обращайтесь я скину информацию с программированием.
Но к сожалению мне это не помогло, и этот обд я купил зря. Не смогли мы с китайцем подключить, так как в машине у меня совсем не было этой опции, как то так. Помогли мне с программированием в MBcomand за 5000₽ и 15 минут времени.
На всякий случай прикладываю ссылку на какого то американского блогера, который все подробно показывает как что делать. Правда у него немного другой комплект подсветки и управляется через руль, но на это не обращаем внимания.
С подсветкой гораздо уютнее и футуристично😀
Надеюсь был полезен, если остались какие то вопросы, спрашиваем! Кто будет устанавливать и возникнуть проблемы, я смогу вам помочь 😀
Ну и на последние фотки готового варианта.
Ambient light или LED подсветка интерьера (Часть 1)
Покатавшись летом на новой октавии и ягуаре XF с декоративной подсветкой в дверных картах, тоже захотел сделать себе такую подсветку)
Почти сразу нашел на алиэкспресс светящиеся ленты, которые можно вставить куда угодно)
Но не стал покупать и отложил эту затею.

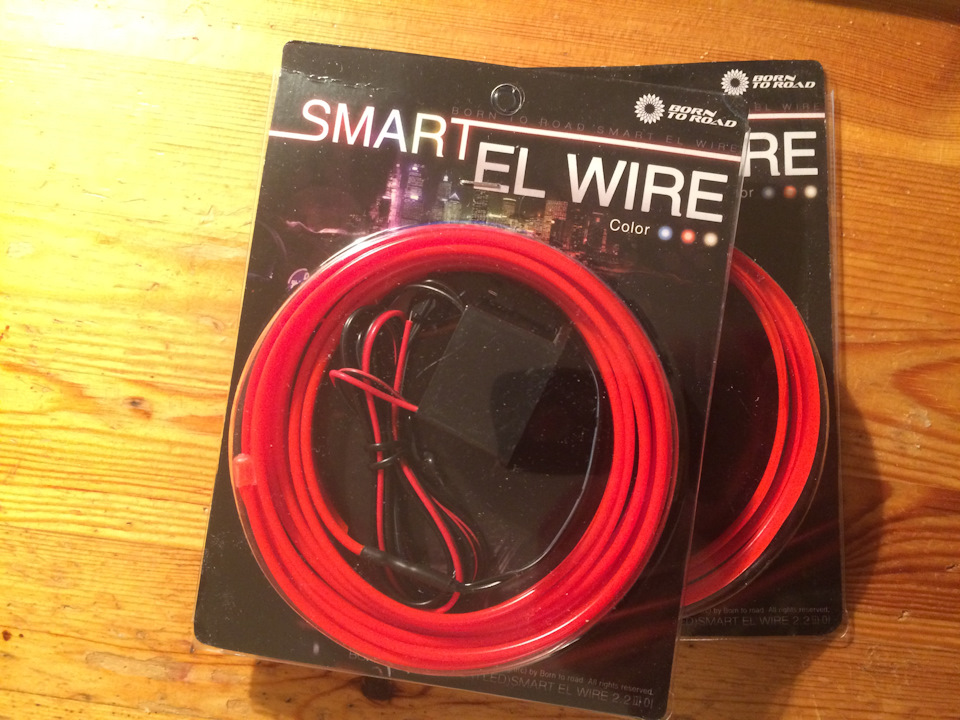

И вот в январе снова наткнулся на такую подсветку, всего за 220 руб за 2 метра и решил заказать 2 штуки.
Долго выбирал между красной и белой, хотел вообще прозрачную ленту, но чтобы горела красным.
В итоге заказал красную ленту, которая и горит красным
Как устанавливать и к чему ее подключать я придумал еще летом, поэтому тут же побежал устанавливать)
Запитать подсветку хотел от подсветки кнопок стеклоподъемников!

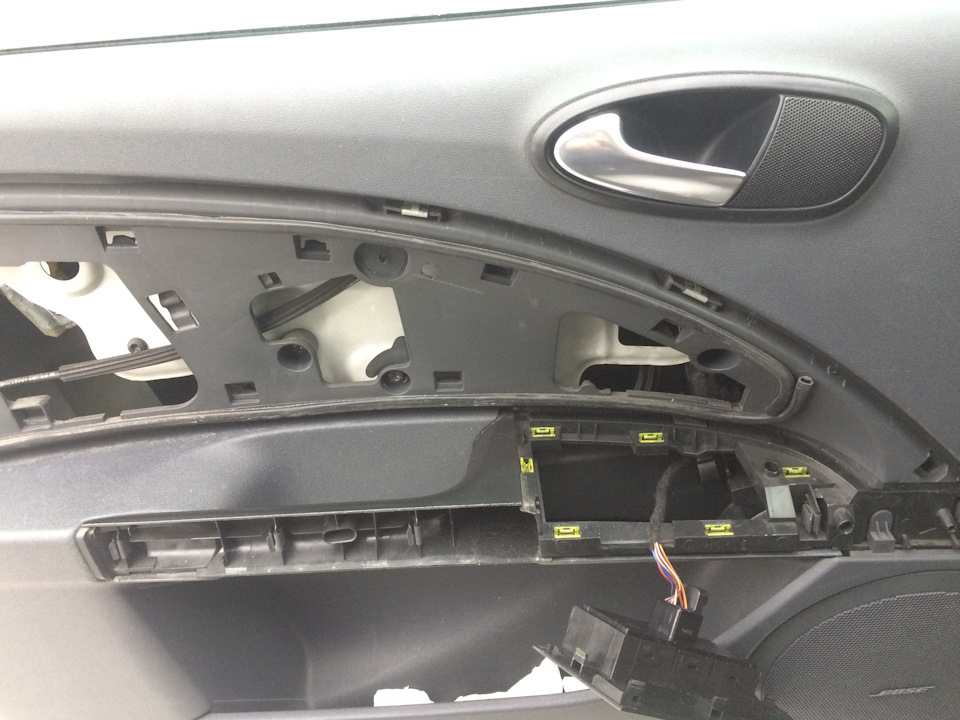

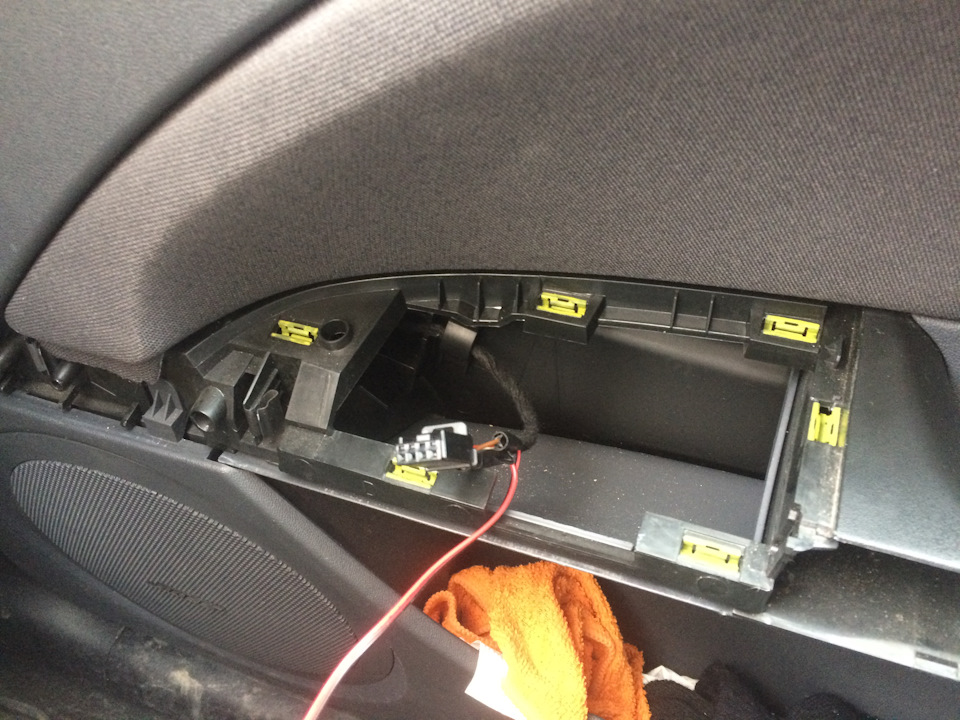

И вытащил блок стеклоподьемников
Далее наступил самый сложный этап, поиск нужных проводков в блоке стеклоподъемников.

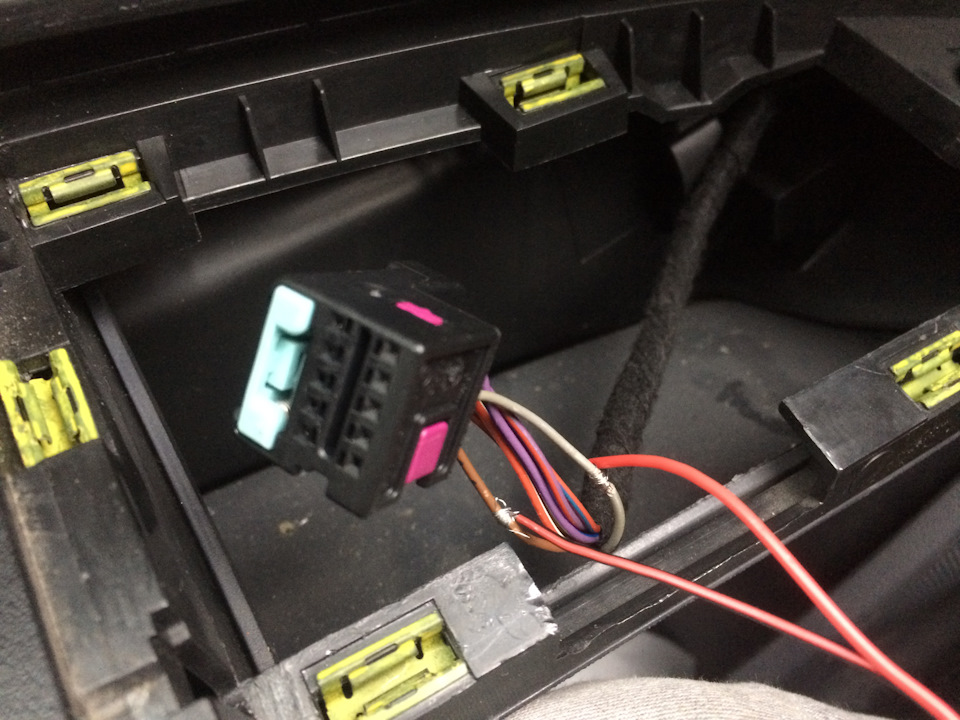

В итоге нашел, на всех дверях + это серый провод, а — это коричневый провод!

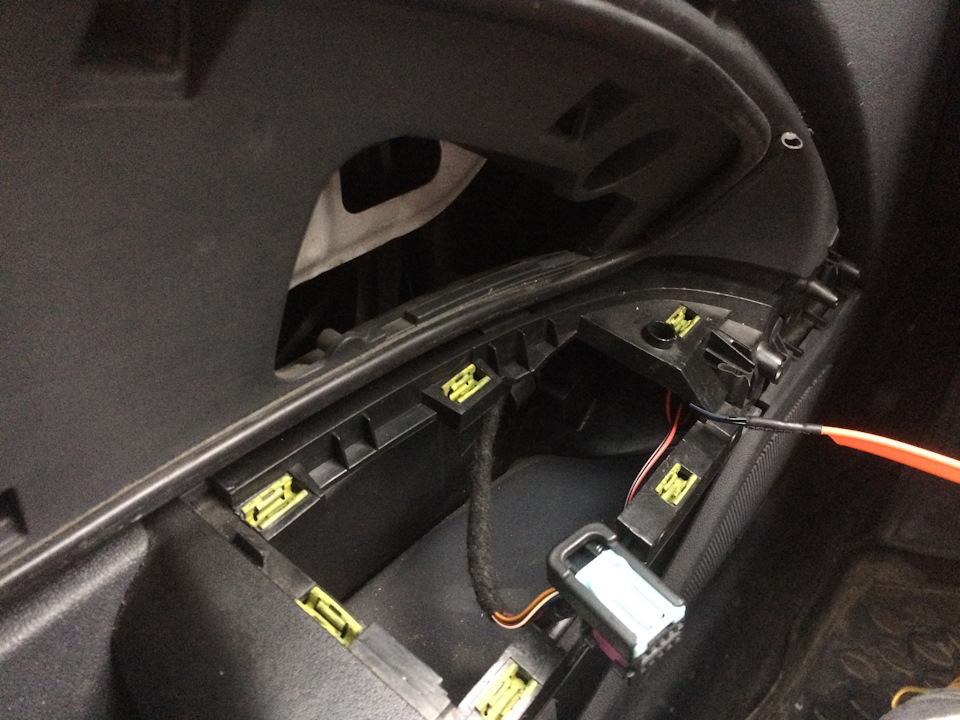

Подключил ленту и начал ее прокладывать

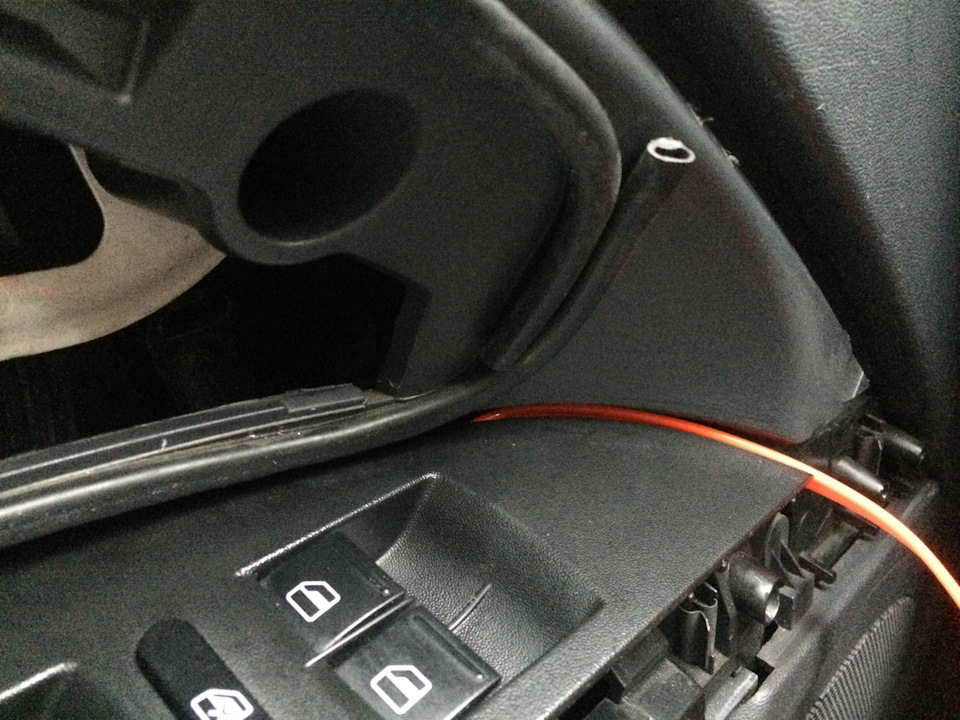

Прокладывать ее легко, просто вставляем в нужную щель обшивки и все)
Ленту можно просто обрезать по длине, что я и сделал.

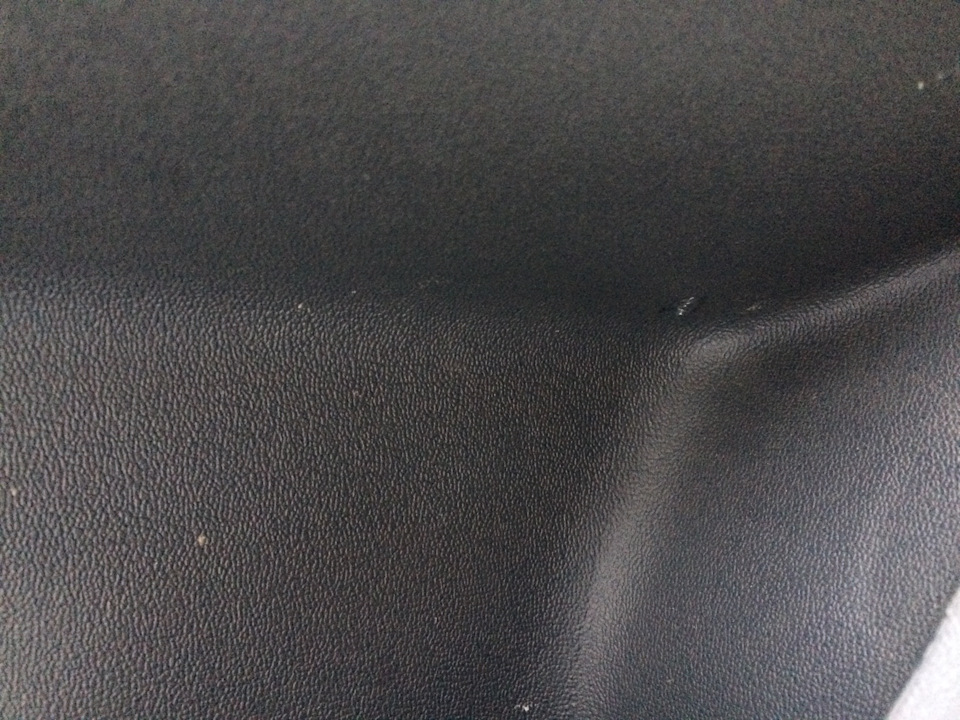

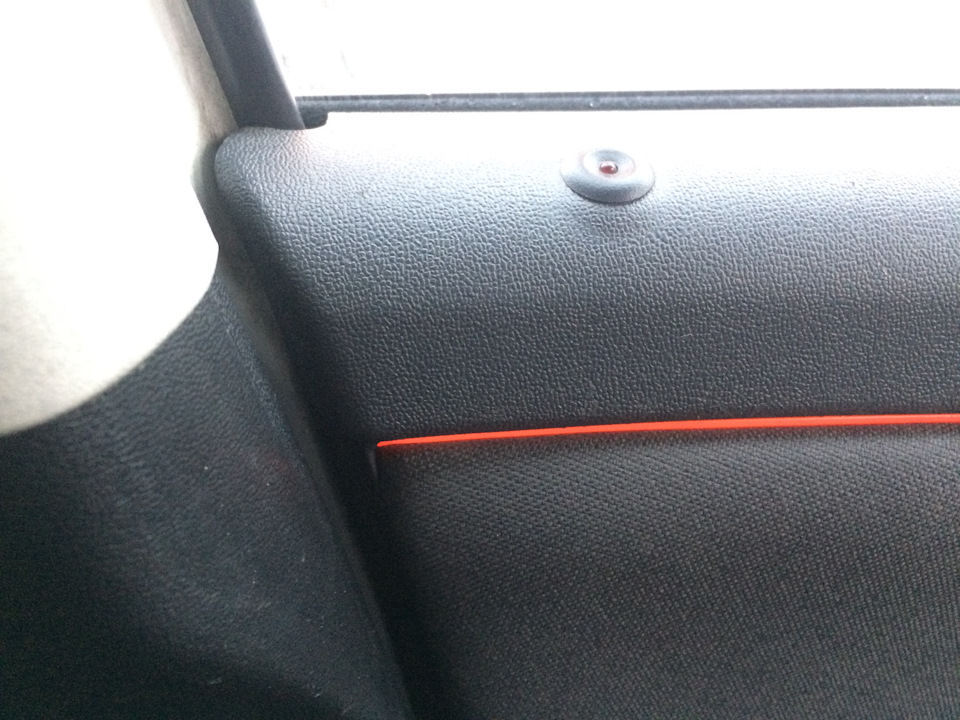

Но потом еще утопил ее чуть глубже в обшивку.

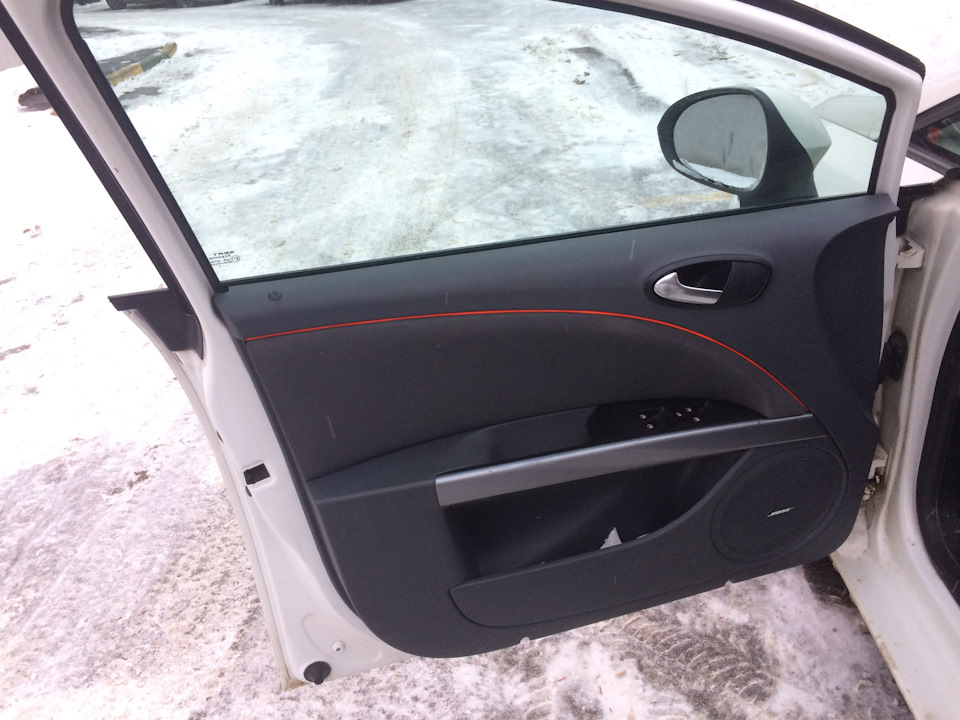

Да и с другой стороны эта красная полоска здорово разбавляет серый интерьер)
Тут же установил и в другую дверь.

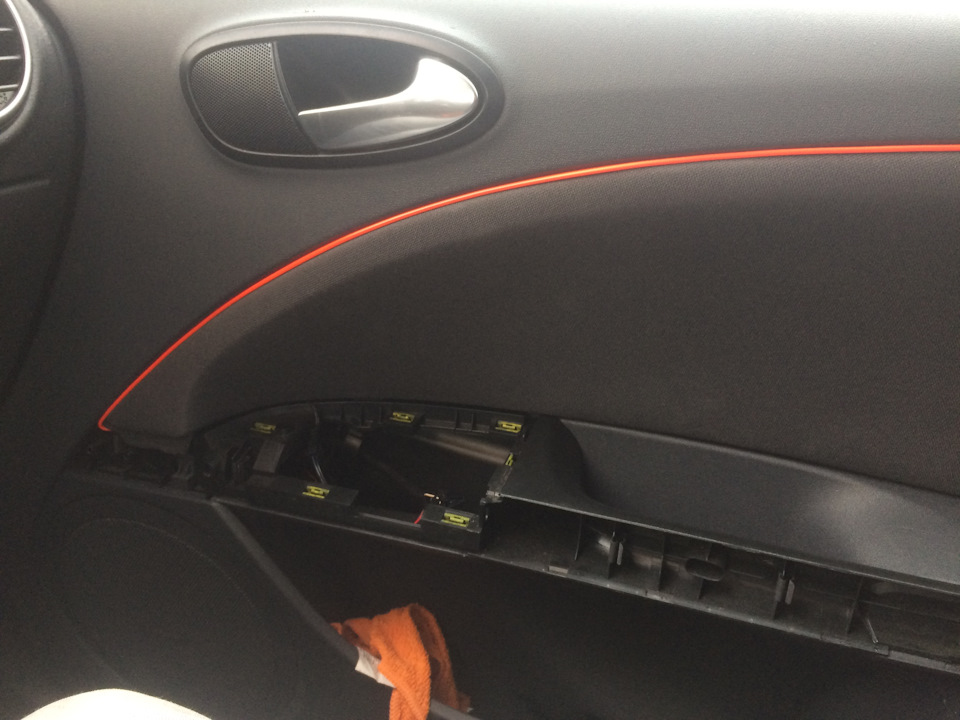

Даже не стал снимать тканевую обшивку, снял только серую пластиковую накладку и кнопку стеклоподъемника)
И проложил ленту вдоль тканевой обшивки)

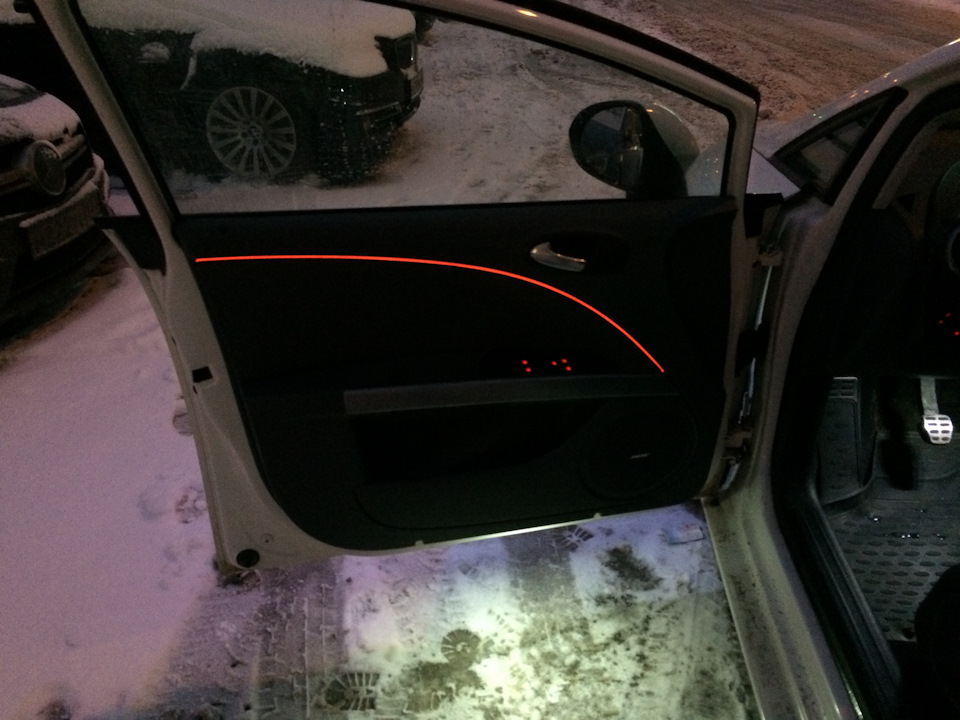

Дождался вечера и побежал проверять

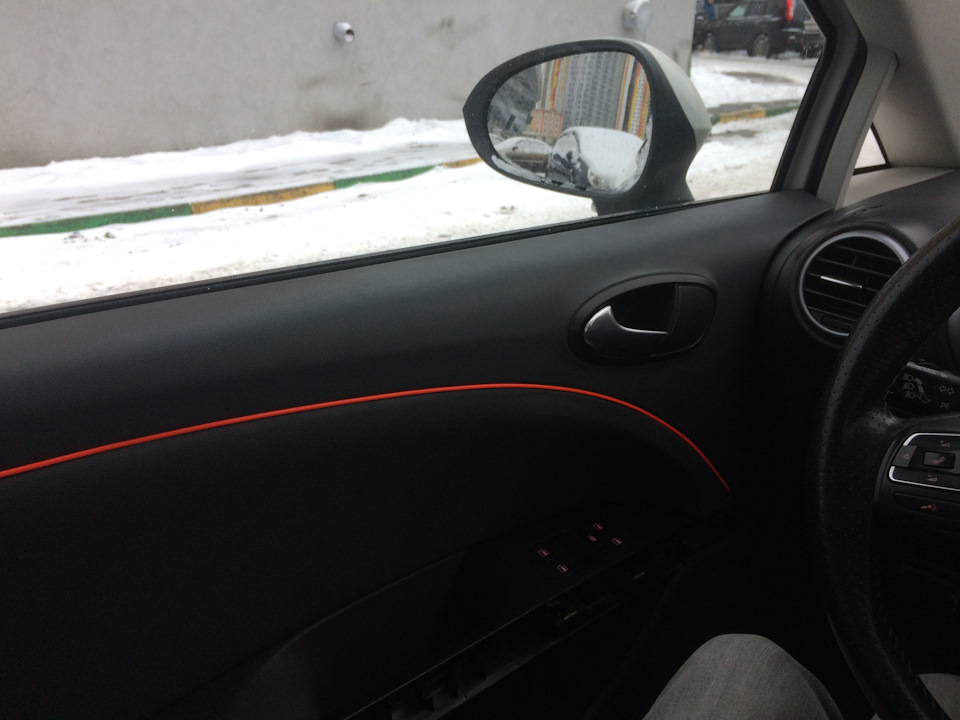

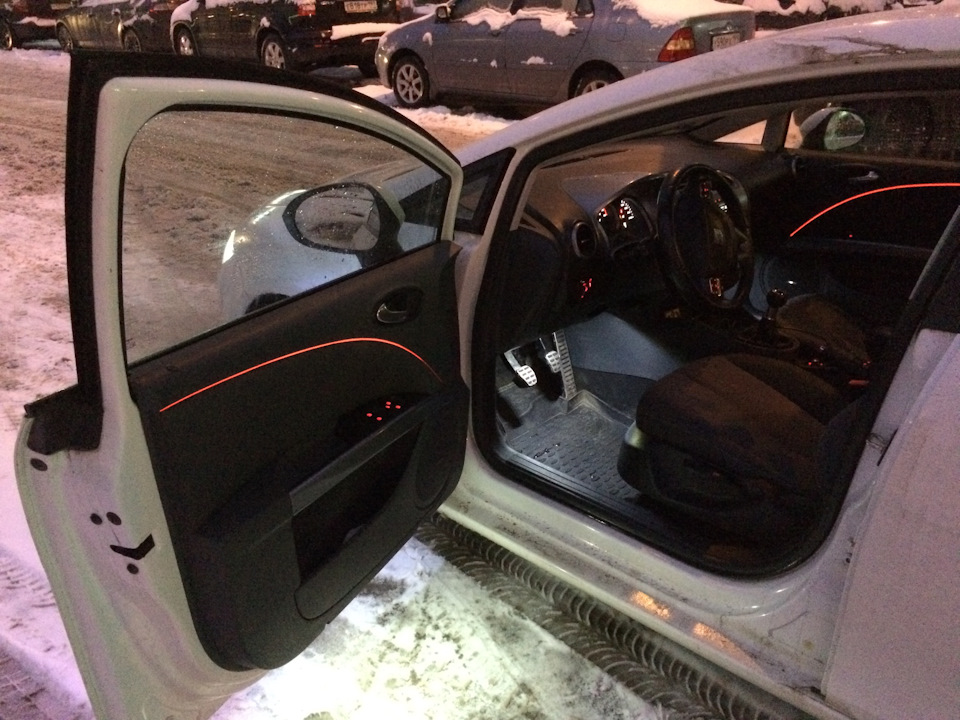

Получилось вообще шикарно!
Я понял что нужно проделать тоже самое и в задних дверях, поэтому заказал еще 2 ленты. Но об этом уже во 2 части)
Но тут меня как говорится понесло)
На следующий день я решил воткнуть подсветку и под блоками стеклоподъемников)
А в итоге получилась еще и хорошая подсветка дверных карманов!
Для этого снова скинул пластиковую накладку и блок стеклоподъемников
Затем подключил кусочек красной светодиодной ленты к уже известным проводкам и приклеил его снизу
Ambient Lighting или расширение штатной подсветки салона Мерседес GLS/GLE
Сегодня речь пойдет про комфортную подсветку салона или Ambient lighting. Большинство современных автомобилей Мерседес оснащаются подсветкой салона, которая по замыслу инженеров и маркетологов способна добавить немного уюта и скрасить наше времяпровождение в салоне автомобиля. Мерседес начинал с одноцветной подсветки салона, сейчас же в современные модели устанавливается подсветка Ambient lighting с поддержкой до 64 цветов, а также различными режимами работы, в том числе и режимами переливания цветов.
Мы давно и успешно выполняем установку оригинальной подсветки салона в различные модели Мерседес, а также готовы предложить вариант замены обычной штатной подсветки на более интересную — расскажем чуть более подробней. Вариант расширения цветов подсветки актуален для 166/292 кузова (только GLE/GLS).
Приступаем к работе, при этом мы заранее подготовили необходимое оборудование и переделали светодиоды. На фото выше представлен стандартный режим работы подсветки. Для установки требуется демонтировать дверные карты и частично торпедо.
После замены необходимого собираем автомобиль и приступаем к кодированию системы — без этого новые цвета сами не появятся и не включатся. Головное устройство NTG 5s1 содержит в себе необходимый функционал, нужно только его «правильно» активировать, путем перепрограммирования.
Замена подсветки занимает у нас один рабочий день предлагаем посмотреть на фотокарточки примера различных вариантов цветов подсветки — хотя вживую все выглядит гораздо интереснее.
