Установка денди в авто
Dendy в машине
Рад снова и снова видеть вас в бортовом журнале моего волчары. Записи этой и ближайших каких-либо значимых обновлений запланировано не было, но так уж получилось!
Всё было как в тумане. Гуляя, зашёл в магазин и вышел оттуда уже вот с такой коробкой.

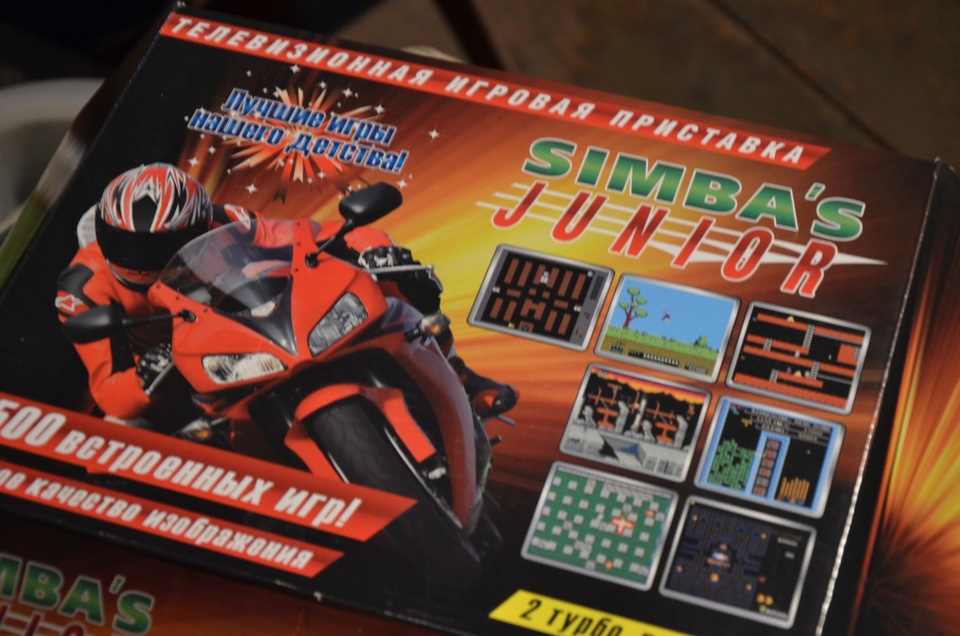

Чем симба’с отличается от моего старого и далёкого денди, я так и не понял, так что по привычке зову сие чудо 90-ых — Денди )
В воздухе витала мысль что эта приставка должна занять своё место в бардачке Волчары. В прочем никто и не сомневался )

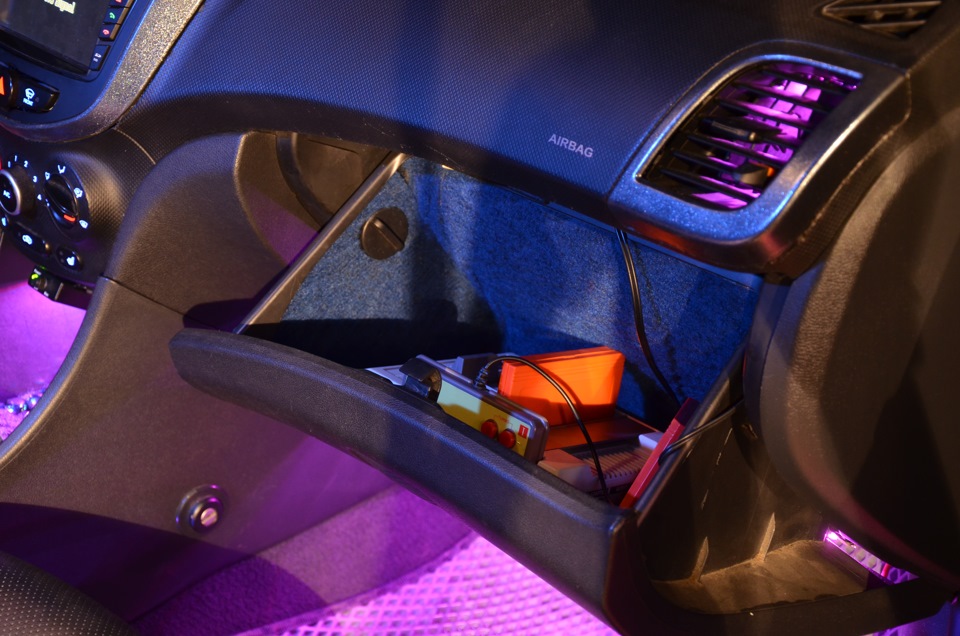

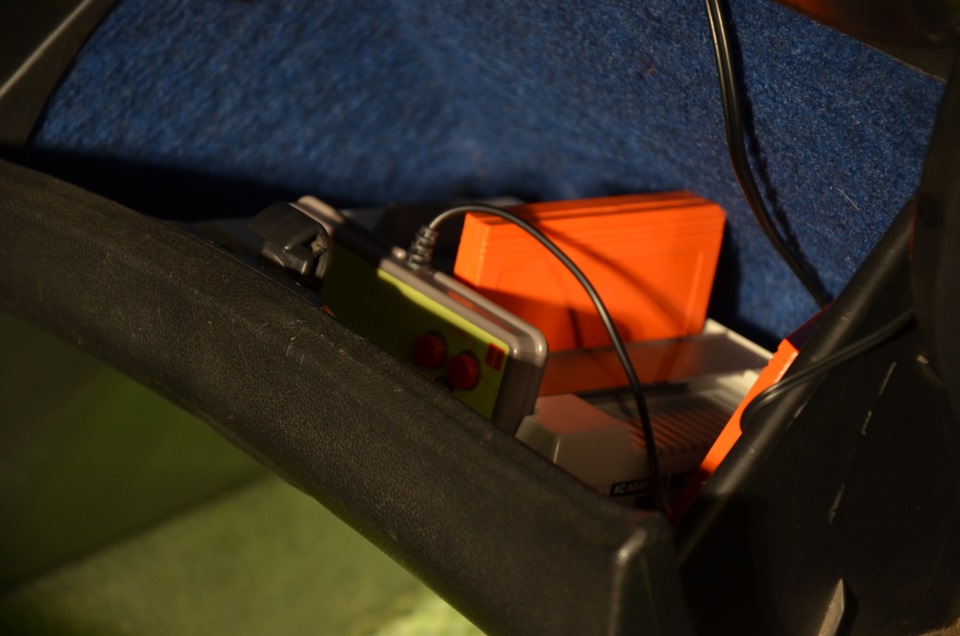

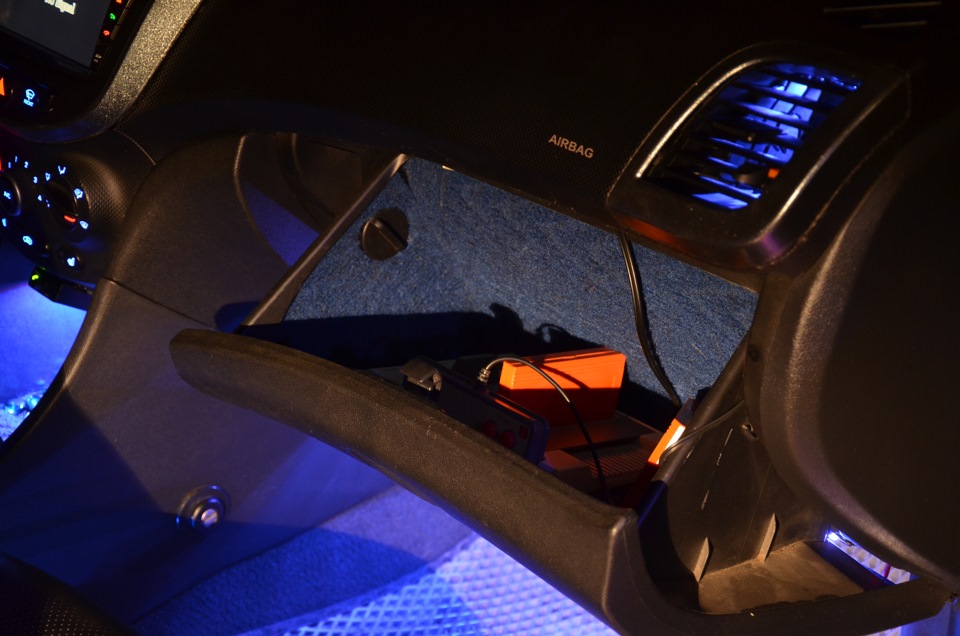

Процесс для установки прост до безобразия. Питание от инвертора в багажнике, сам сетевой шнур был удлинён и проведен из багажника в бардачок по потолку и правой стойке. От приставки идут два тюльпана, видео пошло в тюльпан магнитолы AUX Video, а аудио в AUX Audio L. Пока играет только левый канал, но купить разветвитель не составит труда, чем я и займусь как будет время.
В общем описывать мой щенячий восторг от старой доброй контры, танчиков и прочих игр я не буду ) Всё и так понятно ) Снял немного видео, которое даже звучит супер ностальгично )
Эх… Всего 8 бит а столько воспоминаний… Описывать их нет смысла. У каждого они свои, и самые тёплые…
ПС: нормальные люди андроиды ставят наверное ) Кто то скажет что можно было и иксбокс засунуть или пс2 например. Но нет ) Мой выбор — мои личные воспоминания )
Самодельный картридж для 8 битной приставки типа денди
Помню в детстве всегда было интересно, как же эти картриджи работают, и можно ли самому записывать в них игры? А не так давно на ютубе увидел видео где рассказывалось о самодельном картридже. Меня это заинтересовало, почитал форумы, посмотрел схемы, вроде все понятно и платы не сложные, но не было чем программировать параллельные микросхемы памяти.
Через некоторое время я собрал программатор EzoFlash, который подключался к LPT порту и мог много чего программировать, это клон Willem-а и работает с его софтом. Но так и не успев ни чего запрограммировать и протестировать подвернулся по дешёвке сам Willem. Так эти прогеры скучали пока я не насобирал старых памятушек для проб и сборки картриджа.
И вот настал момент записать память 27С040, это 512кбайт память. И тут я выясняю, что программатор Willem, купленный за недорого, малость подпаленный :(. Благо при сборке EzoFlash я разобрался с тестированием данного программатора и быстро нашел выгоревший смд транзистор на плате, он коммутировал питание микросхемы памяти, после его замены все стало записывать нормально и можно было приступать к созданию платы картриджа.
Вот тут было немного сложно, дело в том, что игры для денди делятся на категории, каждая категория игр работает на картридже со своей схемой, а схема в свою очередь зависит от используемого маппера памяти. Маппер, это грубо говоря микросхема, которая делит память картриджа на страницы по 16кбайт, поскольку 8 ми битный процессор больше не в состоянии переварить в связи с нехваткой адресного пространства. Вот тут то маппер и помогает с расширением адресного пространства. Мапперов целое множество, некоторые специализированные и стоят дорого, но благо есть китайские клоны, некоторые могут заменить микросхемы обычной логики.
В моем случае я создавал картридж для игры Battletoads & Double Dragon, она в качестве маппера использует логику HC161, это бинарный счетчик. Игре необходимо 256кбайт памяти, но если мы берем ПЗУ на 512кбайт памяти и просто перемычкой переключаем старший бит адреса в 0 или 1, то получаем возможность выбрать с какой половиной памяти работать. Таким образом можно в одну ПЗУ записать 2 игры и выбирать в какую хотим играть. Также выбор игры можно сделать по нажатию на ресет, но эта опция требует одну дополнительную микросхему и не всегда корректно отрабатывает, на разных приставках может работать по разному.
Схему брал ТУТ, HC02 выкинул из схемы, и поставил перемычку на адрес А18, печатку перерисовывал сам, брал ТУТ.
Картридж заработал практически сразу, ну как бы одна игра сразу заработала, а вторая не заработала, т.к. я напутал с перемычкой адреса А18 и она не включалась. Для подстраховки напаял панельки, чтоб микрухи перекидывать, в идеале паять микруху, а то с панелькой в притирочку влазит и сложно припаять к двум слоям, нужно паять на расстояние от платы.
Денди у меня 2018 года выпуска, видео показывает плохо, вертикальные линии ломанные, и цвета перенасыщены, видимо нужно дорабатывать. Лучше искать старые консоли, их проще дорабатывать.
Эпоха Dendy: как появились консоли в России
В качестве легкого, приятного, пятничного чтива…
поностальгируем…
Населению России хорошо известен улыбчивый слонёнок Денди, но вот про развитие консольного рынка в России знают не все. Что ж, давайте вспомним о консоли Dendy в пост-СССР и все что с ней связанно.
Консоли в СССР
Игровые приставки на просторах СССР были, но они повально копировали технологии, подсмотренные в начинке консолей первой половины 70-х и представляли из себя различные вариации Pong-консолей. Как и в оригинальном Pong, игрок управлял геометрическими фигурами, и отбивал летающий по экрану белый квадрат.
Советские консоли были доступны лишь избранным и считались дефицитным товаром. Так, например, «Видеоспорт-3» стоил от 96 до 115 рублей. В середине 80-х это была зарплата молодого специалиста. На эти деньги можно было купить складной велосипед «Минск» или фотоаппарат «Зенит-Е» в самой дорогой комплектации. Ещё консоль можно было выиграть в лотерее ДОСААФ (стоимость билета — 30 копеек).
В разы доступнее были портативные игры из серии «Электроника», стоившие 25 рублей. Технологию подчистую скопировали с Nintendo Game & Watch и DigiCase от Bandai. Они появились в середине 80-х и были популярны даже после развала Советского Союза (разные заводы производили их до 1995 года). Особенно популярными были игры: «Тайны Океана», «Ну погоди!», «Веселый Повар» и «Космический мост». Всего в серии «Электроника» выпущено около 50 игр.
В начале 90-х предприимчивые «челноки» привезли из Польши несколько новых консолей. Стоили они дорого, а картриджи найти было проблематично. Особенно это касалось тайваньского клона NES, который распространялся в Польше под названием Pegasus.
Лучше ситуация обстояла с Rambo TV Game — клоном Atari 2600. Консоль стоила дешевле Pegasus, к тому же в неё был встроен базовый набор игр. Правда низкая цена влекла за собой один существенный недостаток —недолговечность джойстиков. Они могли сломаться как через неделю после покупки, так и через месяц. К Rambo подходил геймпад от Sega Mega Drive, но в начале 90-х консоль от Sega была у единиц, поэтому устройство отправлялось либо на полку, либо в помойку.
Лучше ситуация обстояла с Rambo TV Game — клоном Atari 2600. Консоль стоила дешевле Pegasus, к тому же в неё был встроен базовый набор игр. Правда низкая цена влекла за собой один существенный недостаток —недолговечность джойстиков. Они могли сломаться как через неделю после покупки, так и через месяц. К Rambo подходил геймпад от Sega Mega Drive, но в начале 90-х консоль от Sega была у единиц, поэтому устройство отправлялось либо на полку, либо в помойку.
Рождение Dendy
Российская IT-компания Steepler была основана в 1991 году выпускниками МГУ — Андреем Чеглаковым (бывший генеральный директор Marussia, бывший вице-президент Ростелекома, совладелец «Универсальной финансовой системы» и меценат), Максимом Селивановым (генеральный директор обанкротившейся ЗАО «Союзинформ», ныне крупный фермер) и Владиславом Улендеевым (совладелец холдинга eHouse). Позже к ним присоединились Андрей Андреев (сейчас совладелец завода «Тензор») и Рустем Ахияров (президент холдинга eHouse).
Уже к концу 1992 года Steepler превратилась в преуспевающую и богатую компанию. Став первым дистрибьютором Hewlett-Packard в России, Steepler занималась поставками и распространением лазерных принтеров. Другая деятельность компании связана с локализацией зарубежного программного обеспечения (например, Windows 3.x) и системной интеграцией. ПО у Steepler закупали «Сбербанк», банк «Менатеп», «Инкомбанк» и Государственная дума Российской Федерации.
Бренд Dendy придумал и разработал Виктор Савюк (недавно возглавлял холдинг «Акадо», сейчас акционер «Новых облачных технологий»). Савюк пришел в Steepler и заинтересовал своей идеей Максима Селиванова и Владислава Улендеева. Вскоре им удалось открыть маленький офис в Тайване, и наладить бизнес с компанией TXC, производившей клоны консоли Famicom под лейблом Micro Genius. TXC существует и сегодня, но теперь она занимается разработкой микрочипов.
В 1992 году Nintendo Entertainment System (или Famicom в Японии) уже считалась устаревшей консолью, вытесненной Super Nintendo и Sega Mega Drive. Ушлые китайцы вовсю штамповали нелегальные клоны как старых, так и новых консолей, наладив бизнес со странами Восточной Европы, Южной Африки и Юго-Восточной Азии. В молодой Российской Федерации о таких приставках слышали единицы, чем и воспользовались успешные предприниматели, заказав у TXC консоль на основе «фамиклона» Micro Genius.
В Steepler начали разрабатывать рекламную кампанию бренда. Слонёнка Денди придумал художник-мультипликатор Иван Максимов (ныне преподаватель в школе-студии «Шар»), рекламные тексты помогал составлять специалист по НЛП (нейролингвистическое программирование) Алексей Ситников, джингл сочинила и исполнила группа «Несчастный случай», а известный блоггер Рустем Адагамов занимался дизайном коробок.
Завершающим этапом рекламной кампании стал вирусный ролик, который активно крутили на российском телевидении. В ролике представили слоненка Денди и песню «Денди-Денди, мы все любим Денди! Денди! Играют все!».
Вирусность рекламы заключалась в том, что в ролике не рассказывали о продукции. Показали только веселого слонёнка, телевизор, таинственное устройство и цепляющую мелодию. В начале 90-х хватало странной, но обсуждаемой вирусной рекламы. Взять хотя бы аскетичный ролик компании «Сэлдом», продававшей бытовую технику. Сработало это и с Dendy: за месяц реклама прочно врезалась в память зрителей, поползли слухи о «новой и доступной игровой системе».
Грандиозный успех
За две недели до начала 1993 года Steepler запустила продажи Dendy в своих фирменных магазинах. В Steepler прекрасно знали, что продают контрафактную копию консоли от Nintendo, поэтому культивировали вокруг бренда образ лицензионной продукции высшего качества.
Предугадывая скорое появление конкурентов, Steepler также активно рекламировала надежность своей электроники. В первую очередь это касается мощной гарантийной и информационной поддержки. Ежеквартально выходили каталоги с играми, появлялись дилерские сети по всей России, где продавали консоли и проводили их гарантийное обслуживание.
К концу 1993 года бренд обрёл бешеную популярность в России, приставки раскупали в официальных магазинах как горячие пирожки. Steepler богатела с каждым днем, и к 1994 году денежный оборот компании вырос до 65 миллионов долларов. В день продавали от двух до пяти тысяч консолей по всей России. Число желающих купить приставку выросло настолько, что компания столкнулась с превышением спроса над предложением и временно приостановила рекламную кампанию.
Модельный ряд Dendy
Все Dendy — это тайваньский Micro Genius с фирменными шильдиками Steepler. Первая версия консоли называлась Dendy Classic. В комплект с ней входило два геймпада, инструкция и картридж с «многоигровкой».
Чуть позже на прилавках фирменных магазинов появилась удешевлённая версия. Маркетологи Steepler описывали Dendy Junior как упрощённую версию Classic для детей младшего возраста.
Позже вышла другая бюджетная модель — Dendy Junior II. Её геймпады были намертво встроены в консоль. У одного из них отсутствовали кнопки Start и Select.
Значительно позже вышли Dendy Classic II (аналог польской Pegasus), Dendy Junior IIP (с пистолетом) и Dendy IVP (чёрный вариант Dendy Junior IIP с репликой «Беретты»).
Ещё планировали выпустить Dendy Pro. Виктор Савюк рассказал о ней в газете «Коммерсант», как о новаторской 8-битной приставке. Выход консоли запланировали на осень 1993 года, но в продажу она так и не поступила. Основой для Dendy Pro была слегка переделанная Micro Genius IQ-1000. От других «фамиклонов» она отличалась одним беспроводным геймпадом и маленькой антенной. В Steepler посчитали, что игра не стоит свеч — консоль была слишком дорогой на фоне других моделей. В магазинах охотно брали Dendy Junior за 27 тысяч рублей, тогда как предполагаемая цена Dendy Pro достигала 70.
Картриджи были разные. Первые версии продавались в коробочках с надписью TV.GAME CARTRIDGE и с заглушкой для защиты от пыли. Потом появились разноцветные и более компактные.
Порой удивляли и даже смешили диковатые наклейки. Тайваньские пираты любыми способами хотели уйти от обвинений в нарушении чьих-то авторских прав.
AV mod для микросхемной Денди
На просторах одного из заброшенных объектов нашей необъятной Родины, я нашёл в убитом состоянии приставку Zhiliton 838. Это прибалтийский клон Famicom, более известного у нас как Денди.
Клон основан на раздельных микросхемах UA6538 и UA6527P. К сожалению, буковка P в конце маркировки последней микросхемы говорит нам о том, что разгона до NTSC не видать нам как своих ушей. Зато UA6538 даст нам великолепный звук, который и не снился современным новоделам.
Размер платы, странно припаяные разъёмы джойстиков, посадочные места под кнопку reset и переключатель питания говорят нам о том, что печатная плата разводилась под оригинальный корпус фамикома. Забегая вперёд, скажу, что туда она замечательно подходит.
Жилитоновский модулятор представлял собой довольно жалкое зрелище, и сдохшая 7805 не позволяла приставке включиться.
Замена стабилизатора помогла и приставка заработала. Но вертикальные полосы в кадре, срыв синхронизации на телевизоре на ярких сценах и жужжание растра в звуке.
Но теперь-то совсем другое дело.
В ход пошло искусство гугл-фу, на просторах рунета (вроде бы на форумах gbx.ru) была найдена простая схемка на двух транзисторах.
Поэтому гугл-фу был включён с ещё бОльшей силой, а заодно включён внутренний перфекционизм и запущен P-CAD.
Чуть погодя, на форумах nesdev.com была найдена следующая схемка
К счастью, она не сильно отличается от той, под которую я уже сделал плату. Резистор с конденсаторами на выходе был поменян местами, номиналы резисторов в выходном каскаде были заменены с 220 на 68 и со 110 на 82 ом. А диод (я взял 1N4148) был просто припаян с обратной стороны платы между базой и эмиттером транзистора.
Для избавления от полос были проведены следующие манипуляции:
2. На PPU же между 22-ю ногой (не используемый reset) и землёй (20-я нога) припаян конденсатор на 100 микрофарад.

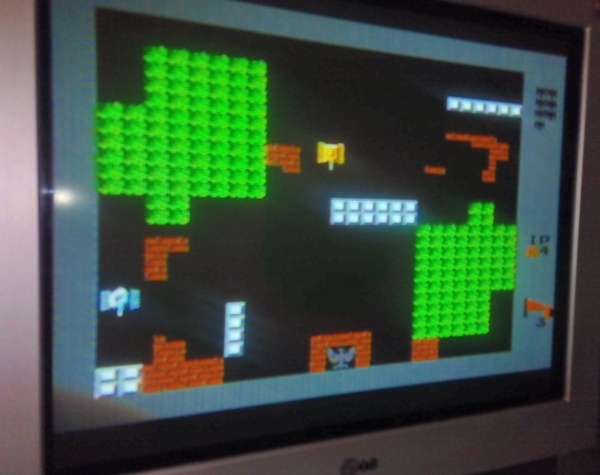

Само собой были запущены танчики. Куда же мы без любимого Batte City.
