Установка доп розетки в авто
Установка дополнительной розетки 12V в багажник
Здравствуйте товарищи мои!
Решил установить розетку 12V в багажник, чтобы можно было подключать когда нужно насос и автомобильный холодильник. Опция нужная в хозяйстве, особенно в дальних поездках. Да и хорошо, когда холодильник находится в багажнике и не мешает в салоне никому из присутствующих :)))
Чтобы реализовать эту задачу, потребовались:
1. Крышка розетки в багажник. Использовал розетку от VW (она у меня завалялась еще от Шкоды). Номер: 1K0 919 341 M9B9 (716 руб.)
2. Корпус прикуривателя. Номер: 1K0 919 309 (Цена: 649 руб.)
3. Фишка для разъема. Номер: 1J0 919 321 (Цена: 56 руб.)
4. Провод для фишки. Нужен 1 провод. Номер: 000 979 133 EA (Цена: 259 руб.)
5. Провод двухцветный (черный + красный) на 1,5. (Цена: 15 руб. за метр. Я взял с запасом 10 метров. Итого: 150 руб.)
6. Трубка термоусадочная 1 метр. (Цена: 10 руб. Покупал на Китайском известном сайте).
7. Гофра для кабеля. Нужно 1 метр. (Цена 12 руб. за метр. Взял 10 метров. Покупал в магазине «Русь». Итого: 120 руб).
1. Разбираем левую нижнюю сторону салона для укладки кабеля:
1.1. Откидываем левое и правое заднее сидения вперед.
1.2. Выкручиваем пистоны, откручиваем винт внизу, разъединяем накладку со второй половинкой и снимаем пластиковую накладку.
1.3. Снимаем пластиковую накладку порога арки задней двери. Потяните ее вверх. Она сидит на пистонах.
1.4. Снимите пластиковую накладку порога арки передней двери (водительской). Также, потяните её вверх.
1.5. Снимите пластиковый щиток находящийся слева от педали тормоза (или сцепления в зависимости от комплектации ТС). Он сидит на пистоне и его нужно отводить вправо.
2. Разбираем окантовку багажник с левой стороны.
2.1. Вынимаем пластиковые заглушки и снимает облицовку ниши багажника вверх.
2.2. Вынимаем пластиковые заглушки, откручиваем винт внизу (ближе к салону) и Вынимаем правую накладку ниши багажника.
3. Устанавливаем розетку в обшивку левой накладки. За ней я нашел нишу и вырезал (сверлом в виде пера на 18 ЕМНИП по дереву круглое отверстие). В этом отверстии сделал небольшое квадратное углубление (паз) в той части, где у корпуса крышки розетки есть выступающий стопорный квадратик. Прикручиваем корпус розетки с крышкой гайкой к накладке.
4. Разрезаем провод пополам. Вставляем контакты в фишку. Запоминаем, какой из них будет + контакт. Вставляем фишку в корпус розетки и протягиваем провода в салон.
5. В салоне, соединяем провода с двухжильным кабелем исходя из полярности. Я провода припаивал для надежности и закрывал термоусадочными трубками с дальнейшим их обжигом.
6. Затем, помещаем кабель в гофру по всей длине и прокладываем гофру с кабелем по всей левой стороне до передней части автомобиля. Место там для такой гофры есть и она мешать не будет.
7. Собираем в обратном порядке накладки багажника, левую и центральную. Помещаем розетку в нишу, вставляем пистоны. Получаем такую красоту.
8. Устанавливаем пластиковую накладку между салоном и багажником, закрепляем её пистонами.
9. Устанавливаем накладки порогов передней и задней двери.
10. Прокладываем гофру под торпедой в правую сторону к центральной консоли. Закрепляем её пластиковыми стяжками под торпедой.
11. Устанавливаем на место левый щиток.
12. Разбираем центральную консоль. Как её разобрать, можно посмотреть в моей предыдущей публикации «Установка плафонов подсветки бардачка…»
13. Подсоединяем контакты к контактам правой свободной розетки.
14. Собираем центральную консоль в обратном порядке.
Вот собственно и все. Пользуемся, радуемся и наслаждаемся, комментируем и спрашиваем.
Цена вопроса в нынешних ценах: 1950 руб. Уверен, что можно найти компоненты дешевле от других марок. Но я собственно не потратился, так как все компоненты у меня остались от прошлой машины. Пришлось докупить только провод и гофру.
Дополнительные розетки в салоне, часть 1 (12В на панель).
Всем привет! Продублировал запись из бортжурнала моей Suzuki Grand Vitara в блог, т.к. здесь больше подписчиков, а тема может быть интересна не только читателям Suzuki. Так что кто читает бортжурнал Suzuki и уже видел эту запись, прошу отнестись с пониманием.))
Этим стулом мастер Гамбс начинает новую партию мебели…
(С) И.Ильф и Е.Петров, «12 стульев».
Приветствую всех читателей моего бортжурнала! Мы живем в электронный век, и это факт, причем этот факт добрался и до наших любимых автомобилей, которые уже не переваривают такое количество гаджетов своими штатными розетками. Возьмем, например, мою Suzuki, в ней всего три штатных источника питания 12В, это прикуриватель, розетка в салоне и еще розетка в багажнике. Это все, но при этом мы пользуемся гораздо большим количеством потребителей, причем часто одновременно. Давайте посчитаем:
Часто включены одновременно:
1. Видеорегистратор.
2. Радар-детектор.
3. Навигатор (если нет встроенного).
4. Зарядка телефона (с пассажирами — умножаем).
5. Зарядка планшета (с пассажирами — умножаем).
Используются не постоянно:
6. Компрессор для подкачки шин.
7. Автохолодильник.
8. Прикуриватель — когда нет зажигалки.
Больше экзотика, но все равно посчитаем:
9. Автономная мойка (см. здесь)
10. Автопылесос (по той же ссылке).
11. Система контроля давления в шинах (см. здесь), у меня она включена постоянно и занимает навсегда прикуриватель.
Наверняка вы этот список дополните и от себя. Поэтому вопрос дополнительных точек подключения весьма актуален. Кто-то обвешивается удлинителями и разветвителями, кто-то встраивает дополнительные розетки в интерьер автомобиля. Я пошел по второму пути, так как не люблю болтающиеся по салону провода.
Все, вступительное слово закончил, переходим к практике. В этой записи расскажу об установке дополнительной розетки 12В на переднюю панель. Сразу скажу, что это только начало, всего будет три записи по этой теме.
Итак, разбираем переднюю панель и снимаем ту часть, которая относится к климат-контролю. На ней в моей комплектации есть две незадействованные заглушки, они-то нам и нужны:
Затем обращаемся к дружественной компании КИА из того же Азиатско-Тихоокеанского региона, за донорским органом в виде розетки на 12В. Хорошая такая розеточка, с крышкой, да и подключать провода удобно, обычными клеммами «мама»:
Установка дополнительной розетки
Технический центр ZIESTA предоставляет широкий перечень услуг по монтажу автомобильного оборудования. Если вам потребовалась установка дополнительной розетки, мы гарантируем быстрое и аккуратное выполнение работ с гарантией качества. В нашей команде опытные специалисты, готовые к решению задач любой сложности.
Стоимость услуги
Примечание: цены примерные. Точную стоимость можно узнать только после осмотра автомобиля.
Наши мастера
Обычно дополнительные розетки требуются в салон авто или же багажник. В первом случае они предназначены для подключения различных гаджетов водителя и пассажиров. Одного свободного прикуривателя недостаточно для зарядки телефона, навигатора и прочих устройств. Источник питания в багажнике используется для подключения компрессора для накачивания ПВХ лодки, холодильника и другого оборудования. Весьма востребовано у водителей, которые часто ездят на рыбалку, охоту или просто отдыхать на природу.
Почему стоит обратиться к нам?
Как мы работаем?
Установку дополнительной розетки в авто нужно доверять профессионалам
Некоторым водителям кажется, что розетка прикуриватель – это очень простое устройство, которое можно установить без помощи профессионала. Но для этого вы должны очень хорошо разбираться в электросети транспортного средства, чтобы правильно выбрать место монтажа с учетом таких факторов, как использование минимум проводов – если половина салона будет в кабелях, то преимуществ от вашей модернизации окажется не так уж и много; отсутствие излишней нагрузки на электросистему автомобиля – в случае ошибки вы рискуете серьезными неисправностями, ремонт которых обойдется в круглую сумму. Поэтому лучше избавить себя от лишних проблем и сразу приехать в наш центр. Мы проконсультируем вас по любым вопросам, а также поможем с выбором оборудования.
Установка розетки 12v, USB и 220v
В нашем техническом центре выполняется монтаж розеток любого типа. А именно:
Комплексный подход к установке дополнительных розеток от ZIESTA
Если вам нужна установка дополнительной розетки в автомобиль, то мы предлагаем аккуратное размещение кабелей под обшивкой и отсутствие повреждений проводки автомобиля. Мы выберем подходящий способ подключения к питанию и обязательно протестируем работу устройства. Наша команда предоставляет профессиональную консультацию, гарантию на выполненные работы и доступную ценовую политику. Также в нашем ассортименте представлен широкий выбор розеток от проверенных брендов, поэтому вы можете приобрести устройство и сразу же заказать установку. Чтобы записаться на обслуживание или задать вопрос об услугах центра ZIESTA, звоните нашему менеджеру по телефону: 8-903-777-68-04.
Отзывы клиентов
У меня Санта фе и очень не хватало на рыбалке дополнительной розетки. Установил сразу две дополнительных розетки у ребят на Хачатуряна 7 – одну в салоне, одну в багажнике. Всем рекомендую!
Здравствуйте! Устанавливал в багажнике дополнительную розетку, так как штатной не хватало уже. Поставили за час, дополнительно и провод от регистратора спрятали! Спасибо! Заказ наряд 145001
Установка доп. розетки питания, оригинального фонарика и питание для различных девайсов часть 1.

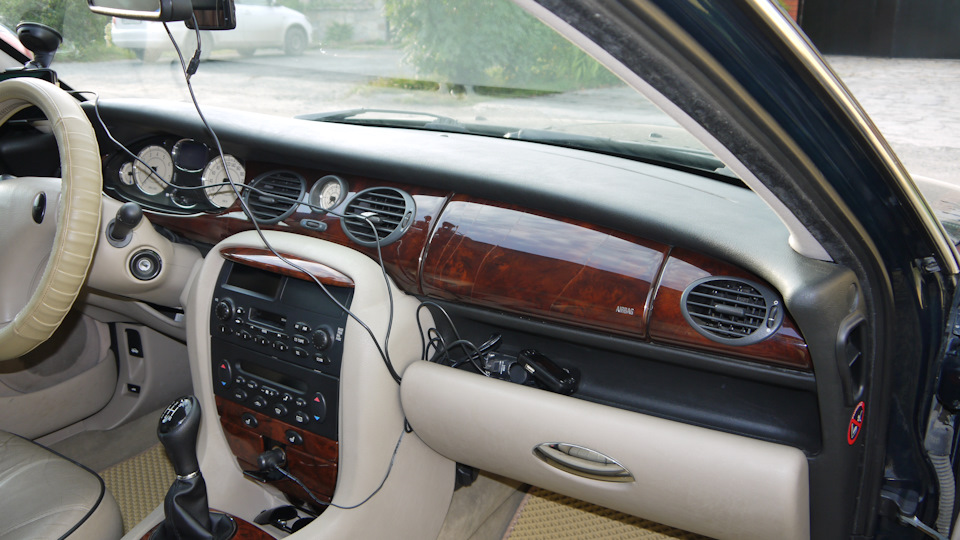

Огромный привет всем моим читателям, многие автомобилисы в своих авто используют различные гаджиты которые требуют дополнительного питания. Более 4х лет приборная панель Агента 070 была укутана проводами от разветвителся, зарядки для телефона, видеорегистратора, а так же трансмиттера. Выгледело это очень не красиво.
Сразу оговорюсь в переди 2 статьи, так как в очередной раз большое количество фотографий и моментов которые встретятся нам на пути.
С чем придется работать:
1. 3 года назад у Андрея в Литве была куплена новая оригинальная дополнительная розетка питания YXW100040, которая устанавливается в подлокотник.
2. Для подключения доп. розетки потребовалось приобрести разъемы которые былы куплены у Антона Kuznez1975 2 года назад.

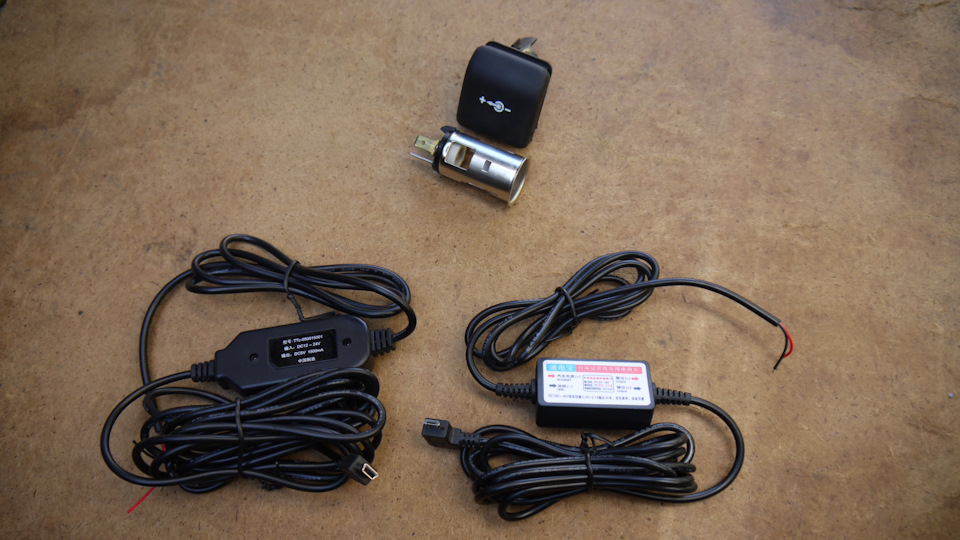

3. На алиэкспресс были заказаны 2 преобразователя напряжение 12В — 5В с различными штекерами и выходным напряжением, для подключения видеорегистратора и зарядки телефона.
4. В прошлом году Александр Hour приобрел оригинальный фонарик Rover с полным набором проводки, который так же устанавливается в подлокотник. В итоге фонарик был продан мне.
Приступим к работе, а ее придстоит много, так как разобрать есть что. Чтобы добраться до салоного блока предохранителей снимаем нижнею накладку под бардачкем, так можно заменить предохранители, но места все же мало, поэтому снимаем бардачек. Он закреплен 7ю саморезами, 4 сверху и 3 снизу для этого придется отклеить карпет с ниши бардачка.

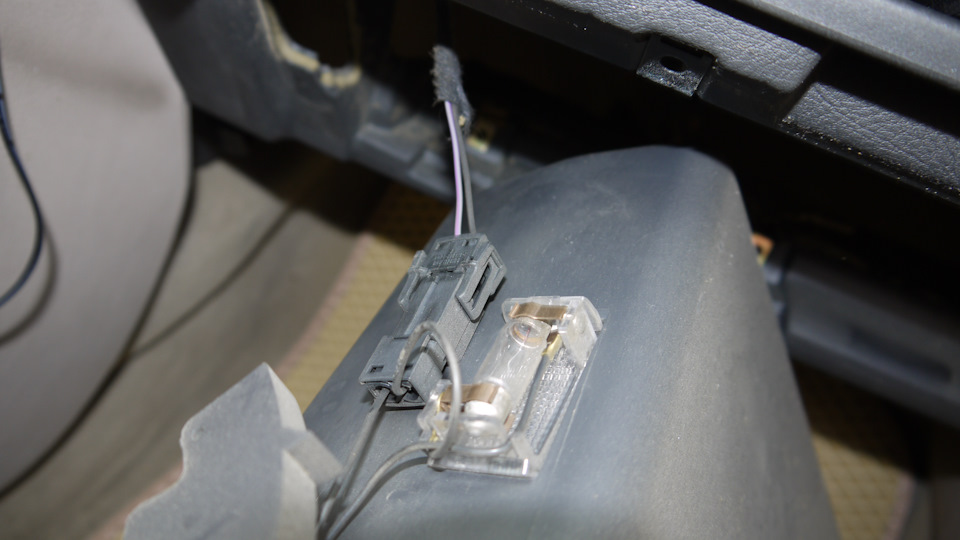

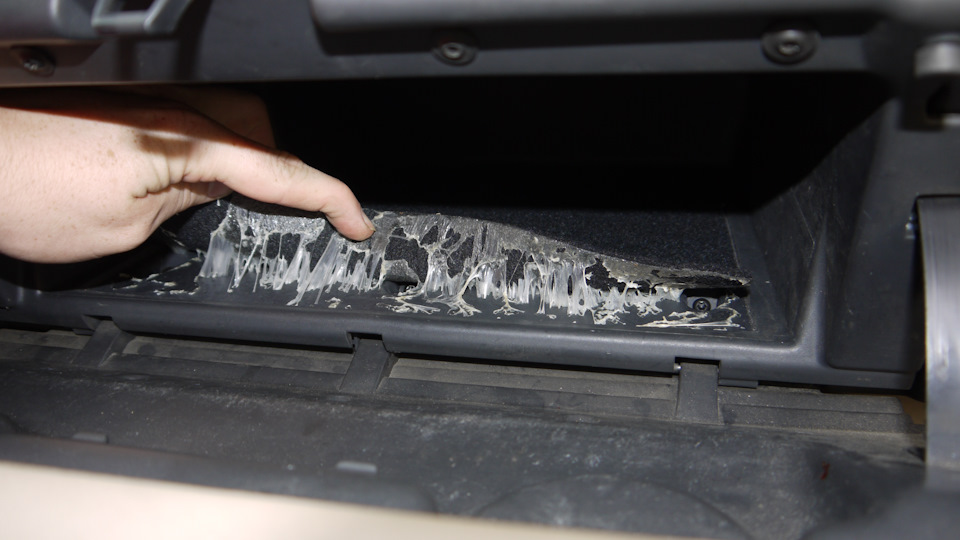

После этого бардачек с легкостью вынимается но будьте осторожны надо разъеденить разъем подсветки который находиться слевой стороны.

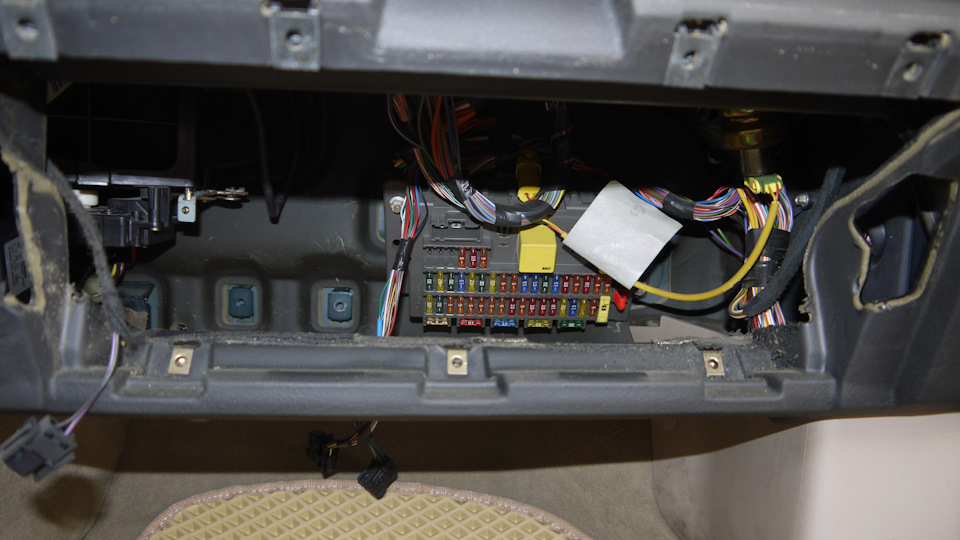

Все бардачек снят, теперь проще работать с подключением. Очень удачно расположены 2 крепежа с резъбой М6 видать ставиться какой то блок, которого нет. Сюда и будем подключать.
Придумывать нечего не надо открываем книгу по ремонту и обслуживанию и находим специальную схему подключения прекуриваетеля и доп. розетки.
Из схемы стало понятно, что для подключение доп. розетки нужно 4х контактное реле. Так же провода расходятся на фонарик. В проводке фонарика задействованы всего 2 клеммы, благо Антон прислал достаточное количество прводов с клемами. Получается питание на фонарик идет напрямую с блока предохранителя. А доп. розетка через реле, вот с этого реле и возьмем все питание на наши потребители — видеорегистратор и зарядку для телефона. Питание будет появляться только когда замок зажигания включен, во время простоя потребители будут выключены, что нам и нужно. В итоге были сделаны такие провода для подключения.

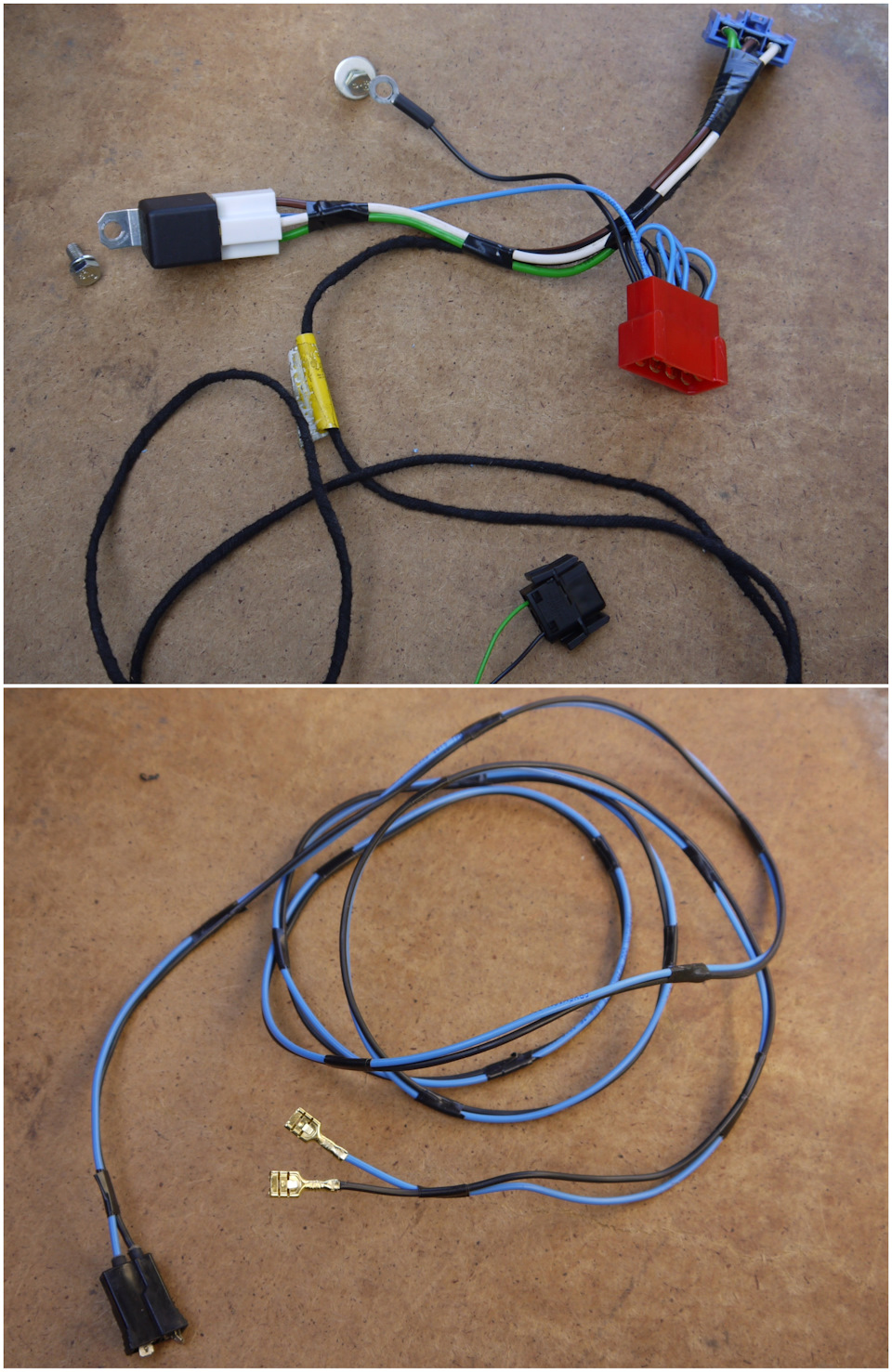

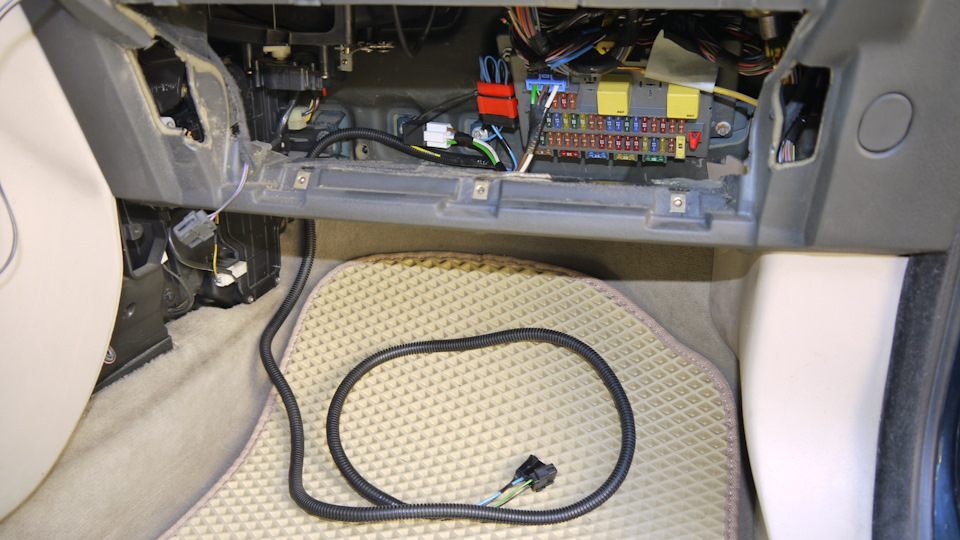

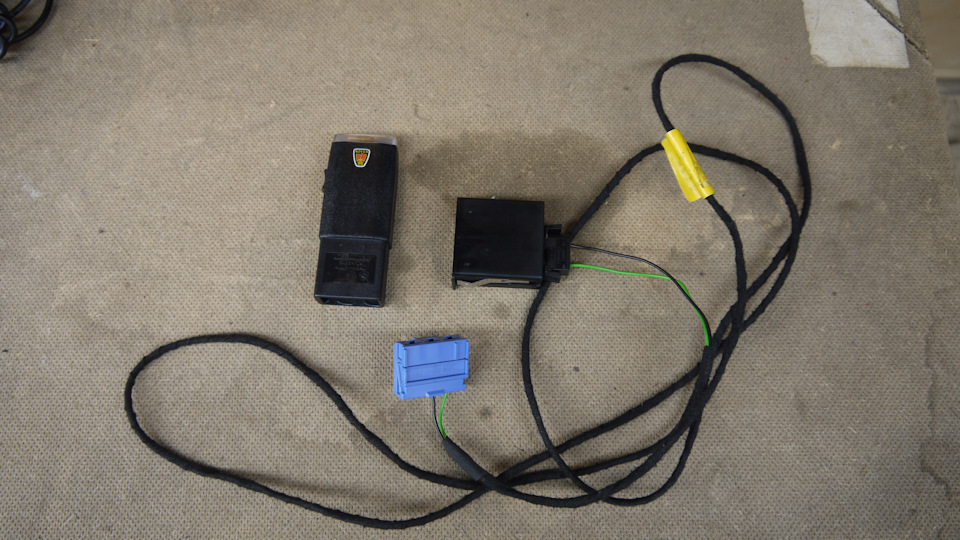

Проводка готова, переходим к установки розетки фонарика и доп. розетки в корпус подлокотника, для этого вырезаем по контуру отверстия, да товарищи все уже отмечено для нас, не чего сложного.
Проводку для безопастности решил уложить в гофру.

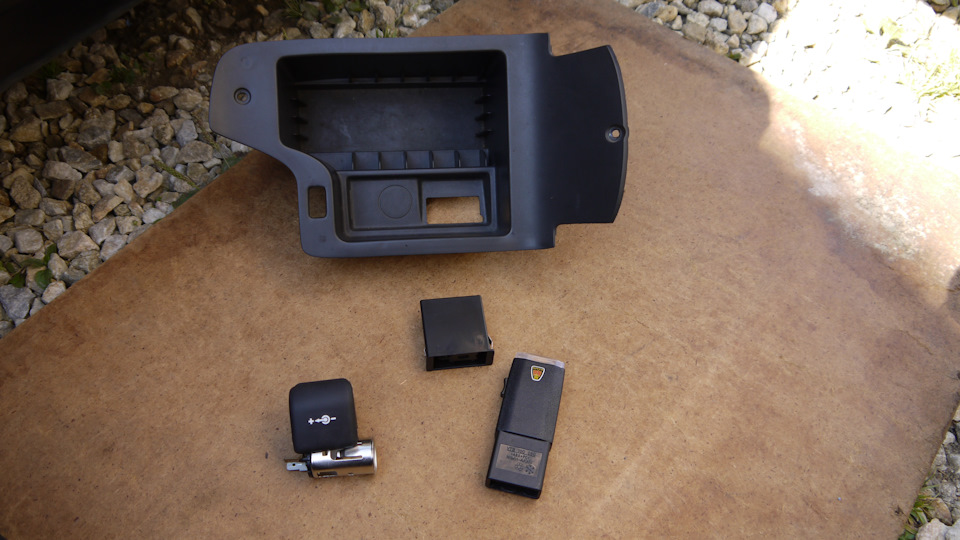

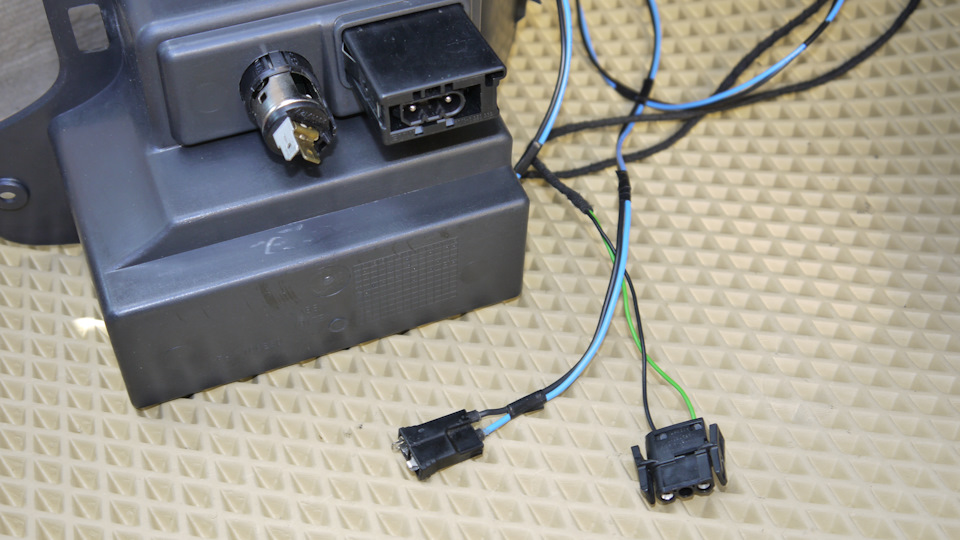

Устанавливаем корпус в подлокотник, незабывая подключить проводку. Смотрим как выглядит оригинал.
Первая часть работы проделана, прошло все довольно быстро и просто. Чтобы занятся установкой преобразователей и вывести провода придется разобрать немного потолок, а так же снять боковые накладки лобового стекла и центральный плафон освещения. Приступим к снятию накладок стекла. В книге действительно все просто написано, так как накладки считаются одноразовыми. Поэтому пришлось просить помощи у Александра Sparcozzz так как он не давно их снимал, для работ по установке Зеркало с затемнением Снятие накладок заняло порядка 2х часов, чтобы их не сломать. Пальцы болели весь вечер. Причина проста, крепление состоит из металического пистона который вставляется в стойку лобового стекла, на накладке есть направляющая которая вставляется в пистон и там фиксируется. Но так же придусмотрена тряпичная стяжка, для того чтобы во время срабатывания подушек безопастности, накладки не отлетели и не повредили чего либо. А это тряпичная стяжка закреплена на накладки саморезом. То есть когда вы начинаете отстегивать сверху от крыши накладку как бы отстегивая ее вверх то есть от панели приборов к стеклу, то направляющие отсегиваются от пистонов, но они остается в кузове, а тряпичная стяжка не дает снять накладку. Кое как с помощью отвертки и насадки Torx открутил тряпичные стяжки. Затем предстоит снять пистон из кузова, тоже сложно. Так как есть вероятность повредить подушки безопастности, будьте очень аккуратны, так же не забудьте отключить клеммы с акб и выждать 10 минут как это просит дилер, во избежания срабатывания подушек безопастности.
Как поставить розетку в машину. Выбираем инвертор
Лето — сезон отпусков, покатушек на море и в лес, время невероятных историй и безумных приключений. Уже предвкушаешь, когда начальник отпустит тебя на отдых, чтобы прыгнуть в любимый таз и отправиться исследовать места, где не ступала нога человека?
Не забудь обзавестись розеткой в машине, чтобы заряжать все свои гаджеты хоть на пляже! Странно, но многие не знают, что в автомобиль ее очень просто добавить, и сегодня мы поговорим об этом.
В работе над этим материалом мне помогал автомобильный мастер с золотыми руками Богдан Д., дружно скажем ему спасибо, разложил все нюансы по полочкам.
Тебе понадобится автомобильный инвертор, что это такое?
В современных тачках масса электрических приборов, работающих от аккумулятора. Им нужно напряжение 12В, и вся электроника внутри твоего таза разработана именно под него. Но тебе нужно 220 или около того, где его взять?
Представь, хочешь поехать с друзьями на природу, загрузить в сковородку креветок, бросить все это на костер и отметить любой день лета с хорошим европейским пивом. Берешь из дома самую обычную аудиосистему и подключаешь в розетку прямо в машине. Отличный план!
Чтобы реализовать задуманное, тебе нужно купить пару кило морепродуктов, ящик нефильтрованного и автомобильный инвертор.
Это такой прибор, который поможет преобразовать ток в электросистеме машины необходимым образом и даст возможность подключить через себя не только домашнюю аудиосистему, но даже телевизор или холодильник.
Автомобильный инвертор преобразовывает постоянное напряжение в тачке в переменное — такое используется у тебя дома. Для этого нужен встроенный генератор тока. Он создает гармоничную волну, которая и переделывает твои 12В в 220 или около того.
В нормальном инверторе также есть защитные механизмы. Они нужны, чтобы девайс не загорелся, когда слишком сильно нагреется от высокой нагрузки. Есть даже модели, в которых предусмотрено активное охлаждение воздушного типа.
А какие инверторы внешне? Чаще всего это такие небольшие коробки, которые можно подключить или к прикуривателю, или прямо к электрической системе автомобиля.
В них есть несколько розеток для подключения самых обычных вилок от бытовых приборов, а на некоторых — даже пара USB, и в них можно засунуть любые мобильные гаджеты.
В общем, если планируешь ехать на поиски приключений, тебе точно нужен инвертор.
Чем дорогой инвертор отличается от дешевого и наоборот
Уверен, ты уже побежал по интернет-магазинам искать подходящий инвертор. Когда поймешь, что цена на эти устройства может отличаться в десятки раз, возвращайся к этой статье и изучай дальше.
Будь уверен, дело не только в именитости бренда. Нет, в большинстве случаев на стоимость влияет именно функциональность девайса — например, его мощность.
Эксперт, которого я пригласил, чтобы подкрепить информацию опытом, предлагает делить все инверторы в этом плане на три категории.
До 300Вт. Это самые слабые модели, которые в большинстве случаев подключаются именно через прикуриватель. Есть варианты, когда такие можно прицепить напрямую в электросеть автомобиля, но это бессмысленно — слишком много мороки.
Чаще всего такие берут для подпитки мобильных устройств и некоторых ноутбуков. Но иногда проще просто засунуть в прикуриватель автомобильную зарядку.
300 — 1500Вт. Такие автомобильные инверторы называют стандартными или обычными. Они запитываются только напрямую от электросети машины.
Их можно использовать для подключения телика, любого ноута и даже микроволновки.
Больше 1500Вт. Эти особо мощные инверторы подключаются только сразу к электросети, а выбирают их в основном для сложных работы на дикой местности (например, стройки).
К такому и дрель можно легко подключить, и болгарку, если это реально нужно.
Смотри, когда выбираешь инвертор, ориентируйся, чтобы он превосходил твои устройства по мощности хотя бы на 20-30%. Если подключишь что-то чересчур мощное, он сгорит и рискует спалить проводку в тачке (по крайней мере, в теории). И на 100% длительное время не загружай, рискуешь испортить.
Если устройства, которые ты планируешь подключать к инвертору, требуют стабильные 220В, выбирай самый мощный — больше 1500 Вт. Модели на 300Вт вряд ли выдадут больше 200В.
Каждый автомобильный инвертор может работать в 3 режимах:
Инженер со стажем подтвердит, что на максимальной мощности любое устройство не проживет долго.
Вот и инвертор в 95% случаев должен использоваться в обычном режиме, и для этого к нему не нужно подключать устройства, которые не подходят по его мощности.
Как выбрать нормальный автомобильный инвертор и не промазать
Есть откровенно дешевые некачественные инверторы, которые нужно обходить стороной. А в остальном правильный выбор такого устройства у каждого будет своим.
Инвертор подбирают под конкретные девайсы, которые будут в него подключаться, и вот 6 моментов, которые нужно учесть.
1) Проверь мощность генератора авто. Есть золотое правило: мощность инвертора не может быть больше 50% мощности генератора.
Только в этом случае, когда твоя тачка заведена, инвертор не будет разряжать аккумулятор — по крайней мере, с подключенными в него устройствами. Около одной половины его мощности пойдет на нужды систем авто, поэтому у тебя остается вторая.
Если не соблюдаешь это правило, рискуешь оказаться где-то в лесу с разряженным аккумулятором. Звучит не слишком радужно, не так ли?
Смотри, преобразователь на 750Вт работает при напряжении 13В — это 58А. ВАЗовская 10-ка на холостых оборотах не выдаст такой ток, поэтому инвертор будет есть заряд аккумулятора и подведет тебя в самый неподходящий момент.
Максимально генератор этого автомобиля может выдать 80А, но этого получится достигнуть только при 5000 оборотах двигателя в минуту.
2) Определи для него устройства. Желательно внимательно изучить девайсы, которые ты будешь подключать к инвертору: сколько мощности им нужно на запуске, в обычном режиме и на пике.
Также учитывай, что от мощности инвертора зависит напряжение, и 220В более менее стабильно смогут выдать только самые мощные.
Xiaomi Mi Car Inverter Mijia изнутри
3) Пойми модель его использования. Прикуриватель в авто обычно выдает не больше 100Вт, поэтому при покупке инвертора, который будет подключаться к нему, обрати на это внимание.
Если тебе нужно что-то более мощное, продумай, что и как туда будет подключаться, где должна быть розетка: внутри салона или нет — все это сильно повлияет на твой выбор.
Xiaomi Mijia SMARTMI
4) Обрати внимание на его бренд. Нормальный инвертор оснащается защитой от короткого замыкания и перегрева, китайский неизвестного происхождения — нет.
Лучше всего ищи подходящую модель в крупных сетевых магазинах, там тебе точно не всучат что-то откровенно дикое.
Если же обожаешь AliExpress, обязательно обрати внимание на инверторы Xiaomi:
Оба инвертора на 100Вт — они подключаются в прикуриватель именно для мобильных гаджетов.
Xiaomi Mi Car Inverter Mijia
5) Уточни тип розетки инвертора. Смотри, например, в Xiaomi Mi Car Inverter Mijia для подстаканника не наша розетка, поэтому тебе понадобится переходник.
А вот в Xiaomi Mijia SMARTMI универсальный вход под любые вилки, но абсолютно другой форм-фактор. Выбирай, что тебе ближе по душе, если рассматриваешь именно Xiaomi.
6) Зацени доп. фичи инвертора. Дорогие инверторы предлагают массу вспомогательных возможностей: информационные экраны, изменение напряжения и USB. Если в этом нет необходимости, не переплачивай.
Мне нравятся инверторы для прикуривателя с USB. С одной стороны, ты получаешь полноценную розетку, с другой стороны, не лишаешься интерфейса для зарядки своего iPhone.
Инвертор сложный прибор, и его нужно правильно использовать
Несмотря на массу защитных механизмов, инверторы все равно остаются достаточно сложными устройствами, которые не любят наплевательского отношения.
Чтобы не сжечь всю электрику в своем автомобиле, запомни простую последовательность действий по его использованию из 3 шагов.
Во-первых. Когда ты заводишь тачку, инвертор обязательно должен быть выключен.
Во-вторых. Когда ты завелся и включил инвертор, подожди секунд 10-15.
В-третьих. Только после этого подключай в инвертор свои устройства.
Если ты выбрал нормальный инвертор и правильно его используешь, у тебя не будет ровным счетом никаких проблем.
Вместо вывода: а нужен ли тебе вообще именно инвертор?!
На самом деле, вот это очень непростой вопрос, в котором ты должен разобраться в первую очередь.
Например, для всех мобильных устройств у тебя точно есть зарядные банки, которые продлят им жизнь на несколько дней. Такая же история с современными ноутбуками, а нормальные переносные колонки проживут от одного заряда не одни сутки.
Тем не менее, у тебя может быть не самый новый ноутбук, зарядка для аккумуляторов от фотоаппарата, домашние колонки, которые можно использовать на вынос, и другие гаджеты, для которых инвертор за городом станет настоящей находкой.
По традиции пиши свое мнение по поводу розетки в машине. Абсолютный мастхэв или безумно бесполезная ерунда?
