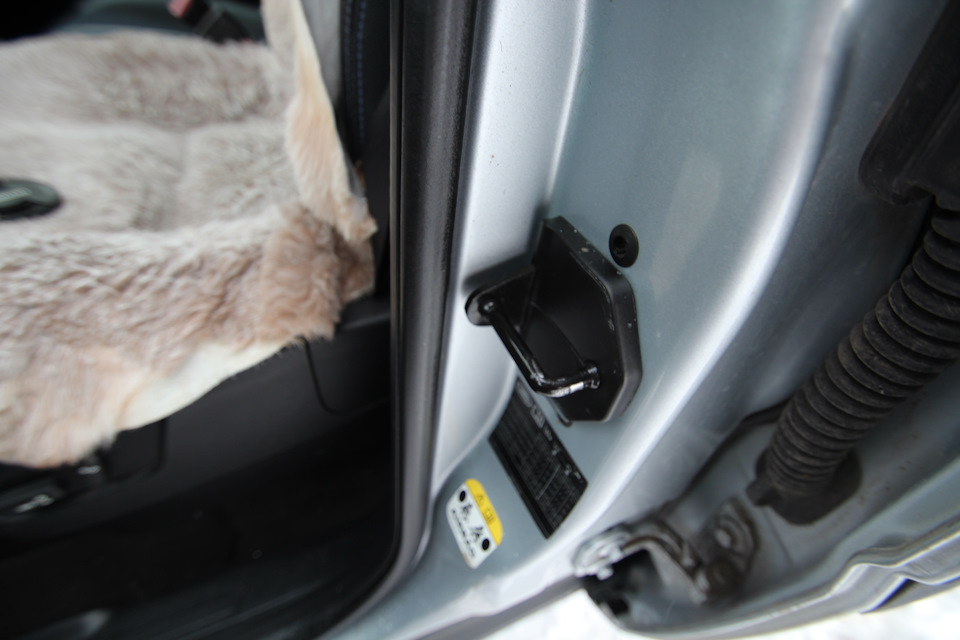

Привет всем. Посленовогодняя хандра прошла, можно и понаписать в бортовичок, а так как в новом году ничего с машиной еще не делал, решил написать про то, как я ставил планшет. Да и пару дней назад из китая пришли супер премиум ништячки: накладки на петли: вот такие

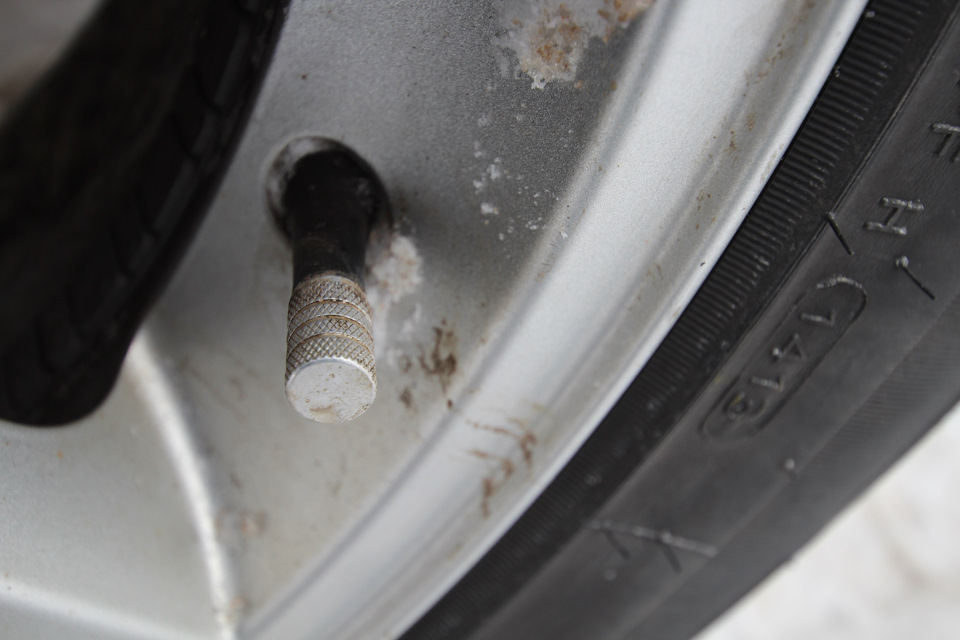

и колпачки на колеса: вот такие
, и теперь фрил стал еще лухари и вип))) Колпачки целиком из алюминия с резиночками внутри. Качество прямо очень гуд, накладки пришлось подтачивать напильником, но в целом тоже ничего.

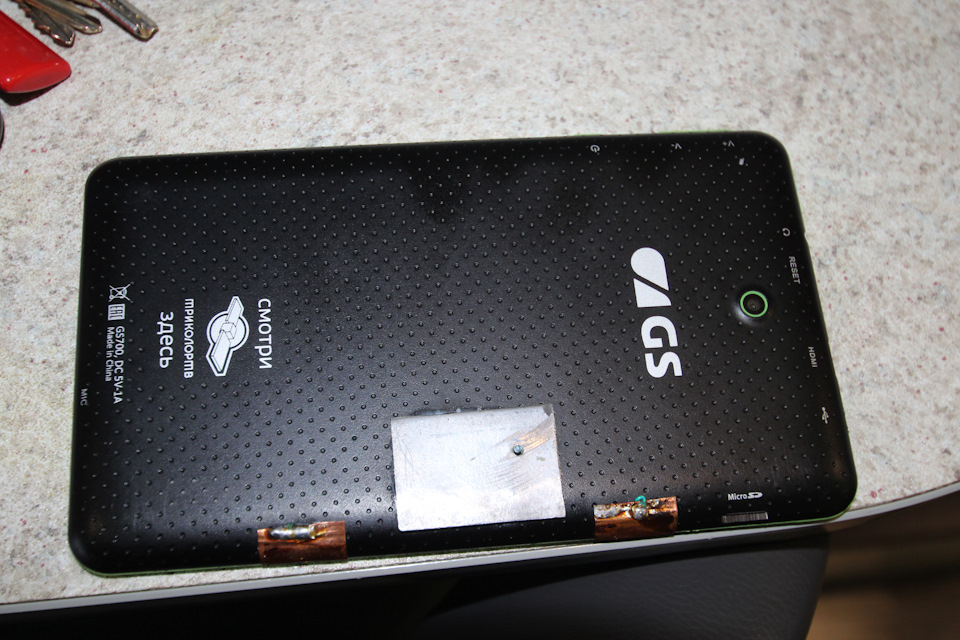

Теперь к планшету. Дело было летом, поэтому что — то могу упустить, но все же). Давно не покидала меня мысль установить планшет. И место под него есть, вот оно, на виду. ничего сложного выкинуть кармашек над магнитолой и вколхозить туда какой-нибудь девайс о семи дюймах. И если бы я жил в Сочи, то так и поступил бы, но… В наших реалиях имеется такое явление как зима. А на морозе, как многие знают, аккумуляторы в мобильных устройствах долго не живут, и внедрение планшета на постоянно в панель аукнется в первые же морозы. На форумах ничего подобного, что я придумал в голове, никто не реализовывал, поэтому все пришлось лепить с нуля. Концепция была такова: Звук будет передаваться по bluetooth, для чего был приобретен девайс под названием Logitech Bluetooth Audio Adapter, питание должно подаваться на планшет при его установке в держатель и включенной магнитоле, и последнее: планшет должен оставаться полностью работоспособен без автомобиля. Планшет был выбран из соображения: что было, то и поставил. А был планшет Триколор ТВ, который достался мне бесплатно. Он был слегка доработан. Вход зарядки был продублирован контактами на нижней части, а также был приклеен на суперклей кусок железки, т.к удерживается на месте он будет магнитом.

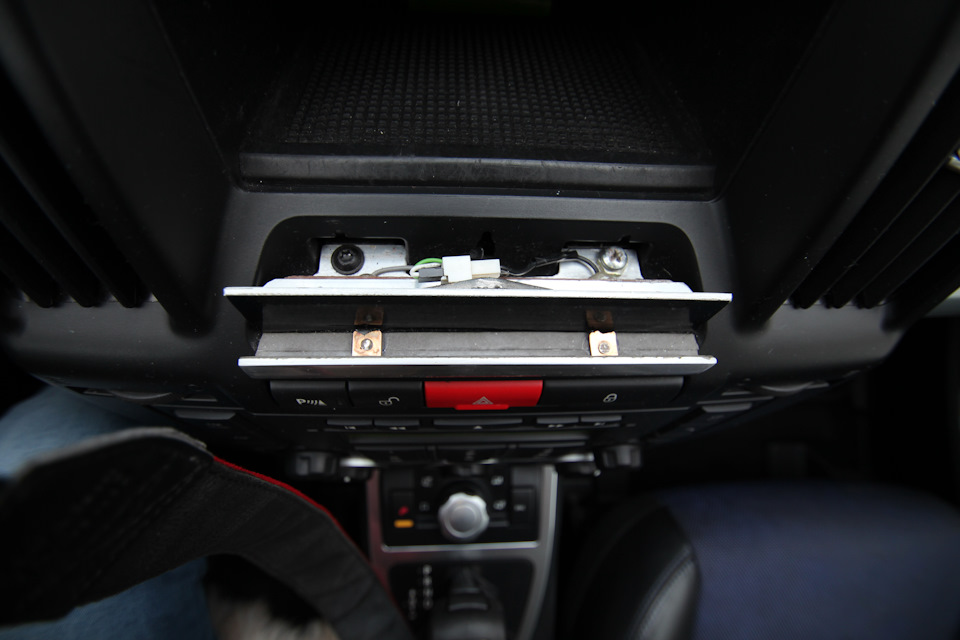

Держатель был сделан из алюминиевого уголка, отшлифованного и покрытого лаком. Туда были интегрированы контакты от старого советского реле и магнит от жесткого диска.

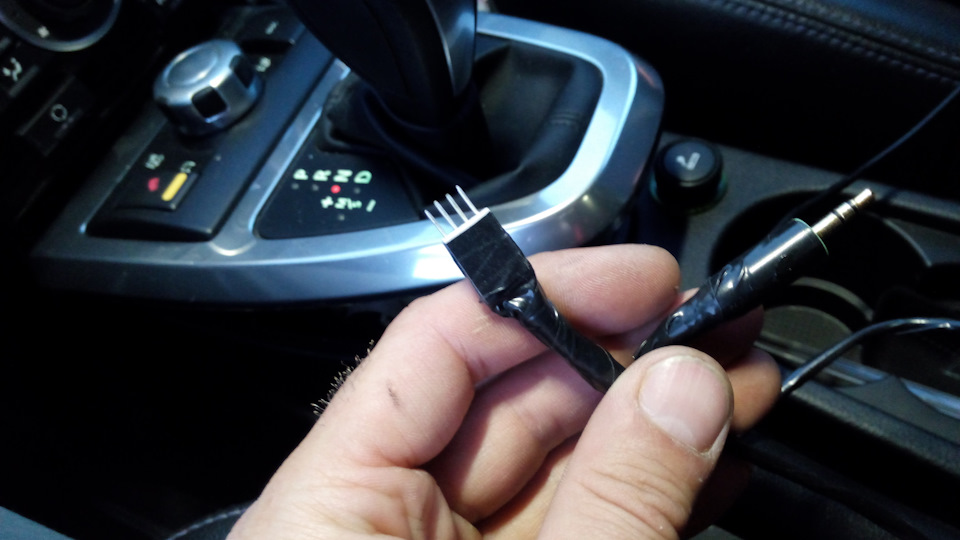

Был сделан шнур, соединяющий разъем AUX и вход блютуз адаптера. Подключен к разъему под тоннелем.
Питание взял с разъема магнитолы. Там есть постоянный плюс и провод на котором появляется 10 вольт при включении магнитолы. Была сделана простая схема на транзисторе и реле, которая по сигналу с этого разъема подает питание на планшет и блютуз.

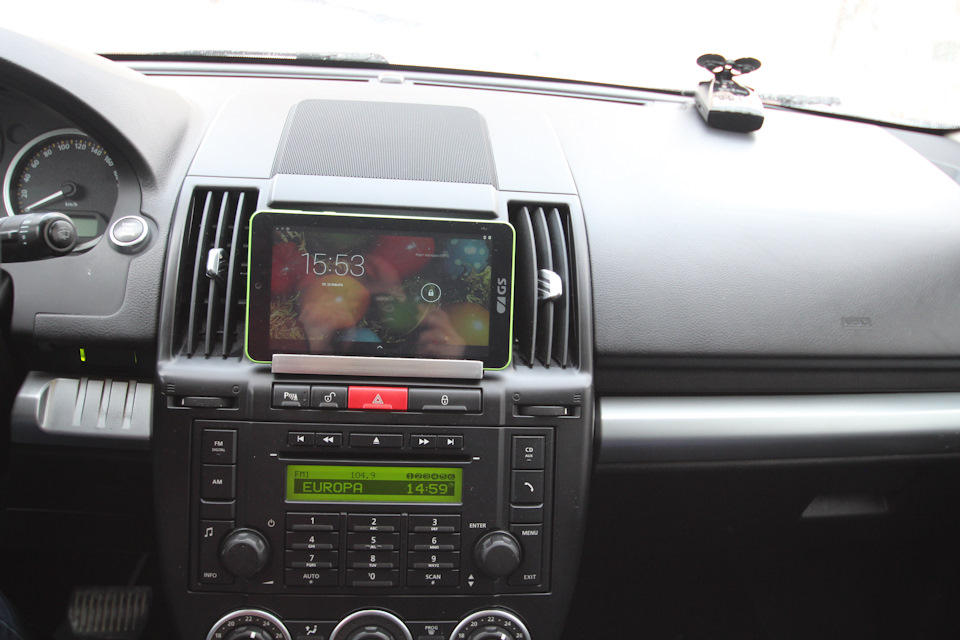

Все провода замотаны в жгуты, проложены под панелью параллельно родной проводке. Блок питания для планшета и БТ адаптера сделал из китайской автомобильной зарядки, благо блютуз тоже требует 5 вольт. Все это расположилось на месте центрального динамика. В итоге, получилось как то так
Планшет ставиться легко. Он одновременно центруется и удерживается магнитом. При включении магнитол начинает заряжаться. Осталось придумать, чем закрыть место крепления кронштейна. Думаю по весне сделать крышку из эпоксидки со стеклотканью, шлифануть ее и покрасить в черный, хотя из салона этого колхоза не видно если не заглядывать сверху. Вся эта конструкция работает уже полгода без нареканий. Есть одна проблемка, которая связана с планшетом, которую все никак не решу: Музыку слушаю в основном из VK, но в ВКшном приложении музыка сохраняется на память планшета, а ее там всего 4 Гб. Может кто подскажет, как сделать, чтобы сохранялось на Sd карту? Ну вот и все на сегодня. Всем кто осилил много букаф, спасибо)) Надеюсь кому-то будет полезно. Пока .
Группа: Член Клуба Сообщений: 45 Регистрация: 23.2.2014 Пользователь №: 68 555
Марка машины: FREELANDER 2/LR2
В итоге бонусом кроме яндекс-навигатора получен полноценный андроид с хорошим (и это мне после айпада так кажется))) экраном + шазам + РБК-новости и веб-бразер, 3G от мегафона летает на отлично, спутники ищутся очень быстро.
Снял центральную часть торпеды, померил все внутри, пошел в м-маркт с рулеткой, два вечера вычеркнуто из семеной жизни и вот что получилось:
Но все минусы в лихвой перечеркиваются стоимостью решения (дефакто лишь стоимость планшета + напильники, без шуток, других расходов не было)))
Понравилась тема? Полезная? Поделись c друзьями в соцсетях:
Всё необходимое входит в комплект и умещается в одной коробке.
Комплект. Фото 1 Комплект. Фото 2
Подключение нештатного монитора
Помимо подключения самого монитора, мы устанавливаем камеру заднего вида, камеру видеорегистратора, USB разъемы для флеш-накопителей, настраиваем роутер, подключаем автосканер, подключаем устройство к штатной акустической системе, закачиваем карты для выбранной вами навигационной программы. Автомобильная мультимедийная система полностью синхронизируется с электроникой вашего Freelander 2.
Перед установкой это выглядит так.
До установки. Фото 1 Фото 2
Ниже представлены результаты труда.
Мультимедиа Камера заднего вида Видеорегистратор Навигатор
Монитор устанавливается в штатное окно как родной, но имеет гораздо больше функций, Touch Screen и цветной экран.
Узнать о наличии деталей, поинтересоваться сроком и стоимостью выполнения работ, вы можете, связавшись с нашим менеджером по номеру телефона или заказав обратный звонок на сайте.
Не можешь понять в чем проблема?
Запишись на бесплатную диагностику
Нажимая на кнопку «Получить диагностику», вы принимаете условия пользовательского соглашения и даете согласие на обработку моих персональных данных.
После покупки автомобиля мне сразу захотелось убрать ящик в центральной консоли. Не то что бы меня сильно напрягала здоровая ниша посередине консоли. (Сильно!) Просто она не органично смотрится. Мелких ниш в автомобиле, конечно, не хватает и может быть она оправдана для мелочёвки. Почему во Freelander 2 только огромные карманы под разный скарб, а куда положить, допустим, очки?

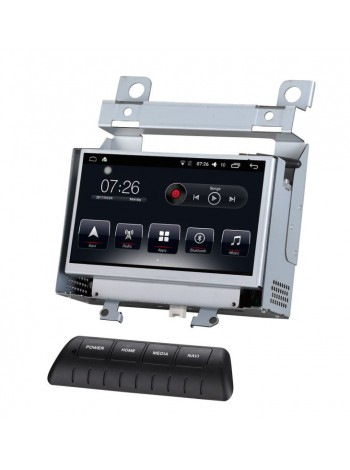

На известном китайском сайте был найден вариант.

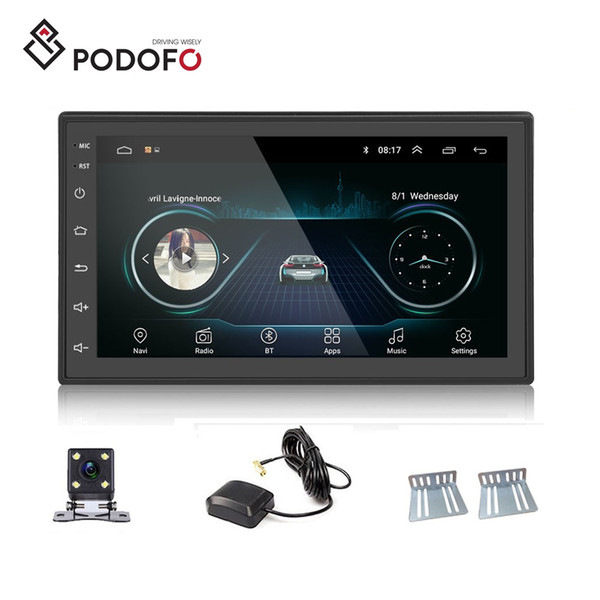

Но покупать магнитолу за 12-15 тысяч, мягко говоря, меня не устраивало. Да и качество такого девайса под вопросом, удобно ли им пользоваться и т.д. Ребята из группы в VK подсказали идею, бюджетная магнитола на android. Начитавшись отзывов в VK и Drive 2 об этих магнитолах, решение укрепилось. И в итоге я приобрел это чудо Китайского производства.
Покупал тут с камерой заднего вида и доставкой из РФ: aliexpress.ru/item/32981176765.html Так как у меня нет возможности производить работы в тепле, а ехать на установку к дяденькам электрикам нет никакого желания, да и руки растут, я надеюсь из правильного места, решено, устанавливать самостоятельно. Фотографий не много поэтому постараюсь описать как можно подробнее, надеюсь, кому то будет полезен мой опыт.
Оговорюсь, это не инструкция, это мой личный опыт и путь. Он не претендует на истину в последней инстанции.
Собственно сама установка на первый взгляд не сложная, на первый взгляд. Самым сложным для меня оказалось крепление магнитолы к консоли. Магнитола универсальная и размеры её не подходят к Freelander 2. Но пусть все будет по порядку. Для установки магнитолы мне понадобилось разобрать центральную консоль с мультимедиа и ящиком.
Разбирается все очень просто. Отщелкиваем пластик над динамиком, делать это нужно со стороны лобового стекла. Резиновый коврик на полочке так же нужно тянуть сзади, а не спереди снизу как первоначально хочется.
Изначальная задача установить магнитолу так, что бы её можно было снять без особых проблем. Я не нашел ни одного отчета с нормальным креплением, только готовые варианты, типа, вот установил или не знаю как но мне сделали. Был еще один вариант шнурки и термоклей. Мне такой вариант конечно не подходит.
Сняв пластик консоли, уже дома в тепле начал разбираться, как закрепить магнитолу.

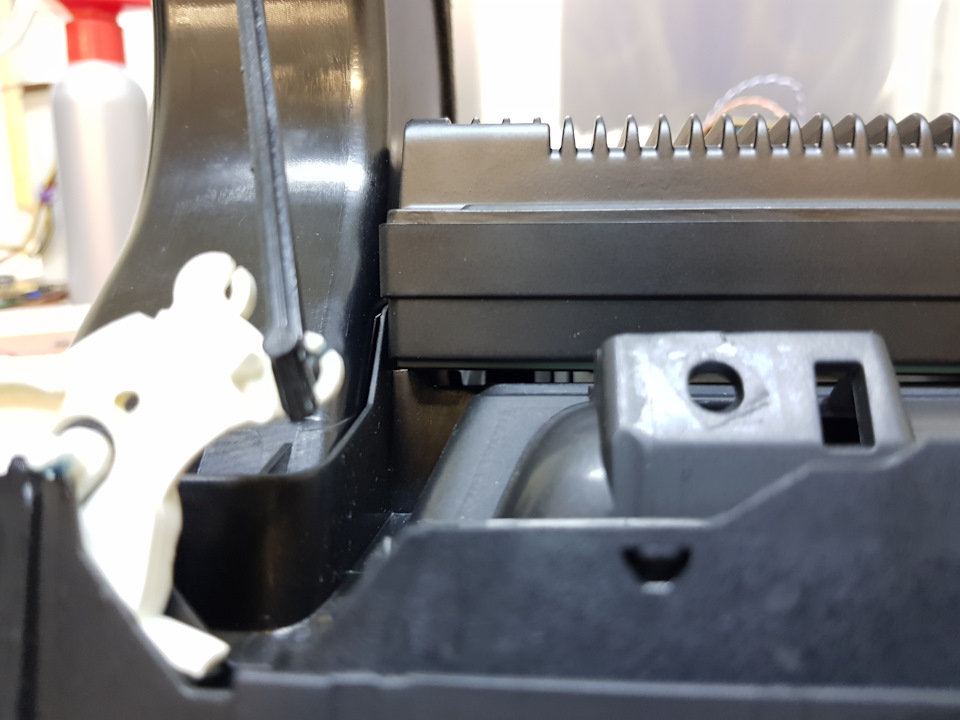

Ровно положить ее мешают ребра жесткости консоли, их нужно срезать и желательно сразу подогнать, так что бы магнитола была посередине и не двигалась в горизонтальной плоскости.
Срезав пластик, магнитола легла на плоскость, я смог выровнять и закрепить скотчем её с лицевой стороны, что дало мне возможность изобретать крепление и не бояться её сместить.
Я установил импровизированные упоры из пластика снизу и сверху.
Это зафиксировало магнитолу в вертикальной плоскости. Теперь у меня оказалось готовое посадочное месть для магнитолы, можно убирать скотч и как то закрепить её. Изначально хотел использовать алюминиевый уголок. Идея оказалась не жизнеспособна, распиленный и загнутый уголок терял жесткость, да и гнется он плохо, ломается.

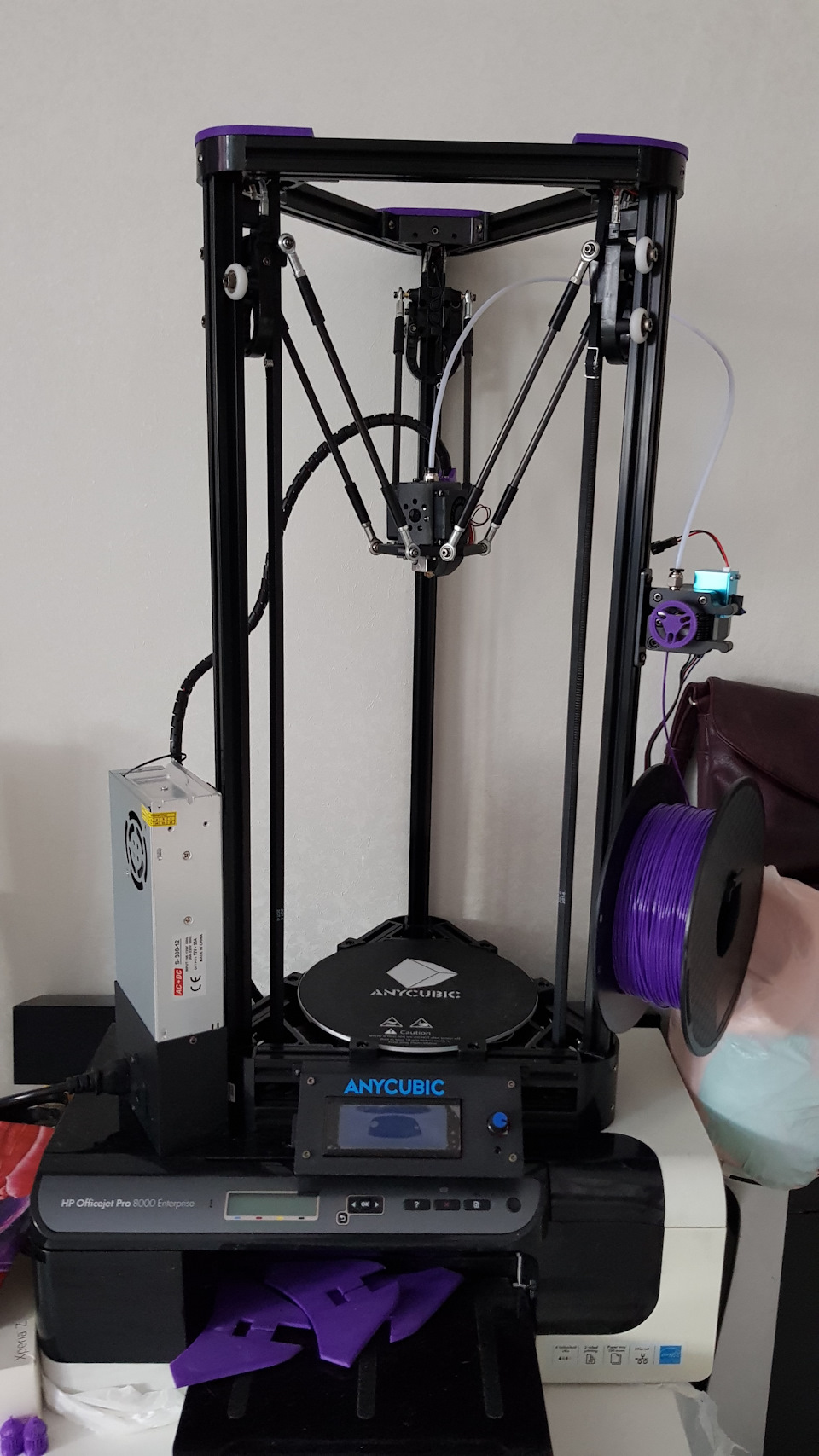

В моем случае мне помог 3D принтер и умение рисовать в САПР программах.
С родного ящика были взяты размеры и спроектированы в 3D модели крепежей. Крепление я установил на саморезы с пресс шайбами в корпус магнитолы. Важно учесть длину самореза я снимал крышку и сверлил без электроники, что бы её не повредить. Под одним саморезом находился шлейф дисплея, саморез пришлось укоротить до минимума.
Android планшет в машину. Часть 2: Питание и крепление

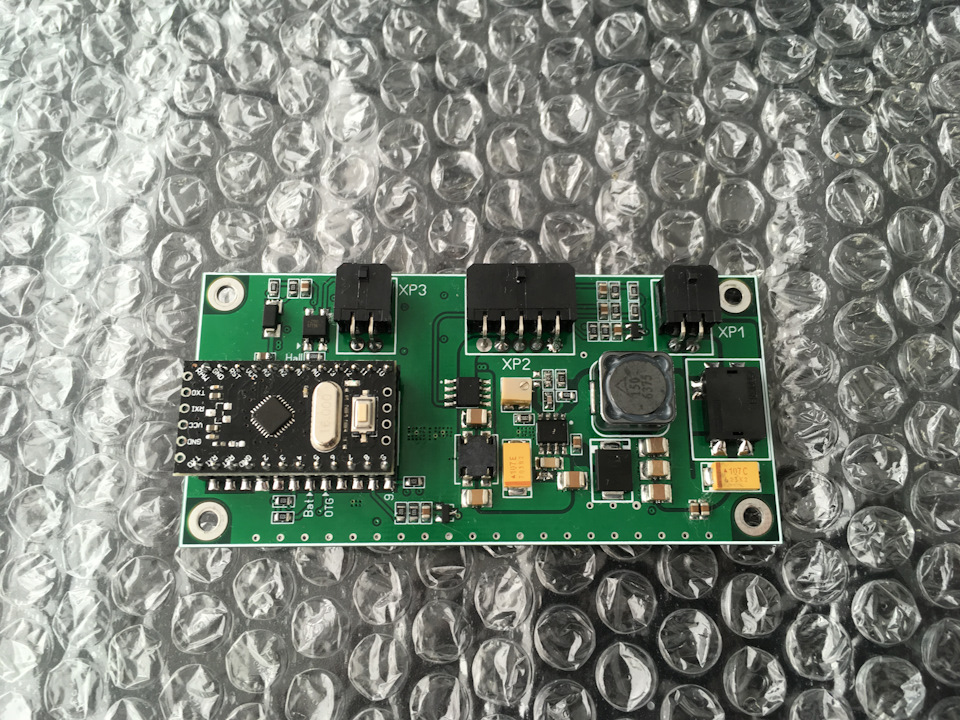

Продолжаем встраивать планшет в Фрил. Для этого у Александра ( AlDal ) был заказан умный блок питания.
Ум заключается в то, что блок включается и работает по определенному алгоритму, реализованному через Arduion. Мой блок Александр настроил следующим образом: Первое включение (или включение после полного обесточивания по таймеру, или в следствии разряда АКБ до 11,5В) Включили АСС: (проигрывается мелодия) -включаем питание планшета +4.38В -еще через 0.5 сек. -нажимаем кнопку «Вкл» (длинное нажатие) -еще через 4 сек. (длительность нажатия кнопки) -включаем дополнительный канал +5.2В/0.5А -еще через 30 сек. (время для полной загрузки планшета) -включаем питание HUB-а +5.2В -еще через 1 сек. -включаем OTG (появляется «земля» для OTG) -еще через 1 сек. -включаем Remout (напряжение всегда такое, как на АКБ, с током нагрузки до 2А) Все последующие включения по алгоритму: Включили АСС: включились каналы -нажимаем кнопку «Вкл» (короткое нажатие) -еще через 0.5 сек. -дополнительный канал +5.2В/0.5А -еще через 0.5 сек. -питание HUB-а +5.2В -еще через 1 сек. -OTG (появляется «земля» для OTG) -еще через 1 сек. -Remout (напряжение всегда такое, как на АКБ, с током нагрузки до 2А) Выключили АСС: через 6 секунд выключаются каналы: -нажимаем кнопку «Вкл» (короткое нажатие) -дополнительный канал +5.2В/0.5А -еще через 1 сек. -OTG (пропадает «земля» для OTG). -Remout (напряжение всегда такое, как на АКБ, с током нагрузки до 2А) -еще через 1 сек. -питание HUB-а Канал питания планшета работает и выключится через 3 6 часов или если в течение этого времени произойдет разрядка АКБ до 11.5В Распиновка блока организована следующим образом:
Здесь я вижу очень большой минус: кнопка «OutBut» (контакт 4), отвечающая за включение планшета, находится на фишке, на которую приходит постоянный (+) и постоянный (-), а также ACC, т.е. по логике «OutBut», это провод от планшета, а (+), (-) и ACC, это провода от машины и нужно было бы их разделить. Этот момент я не заметил, когда Александр писал прошивку, теперь придется городить разъемами. Ну что поделаешь.

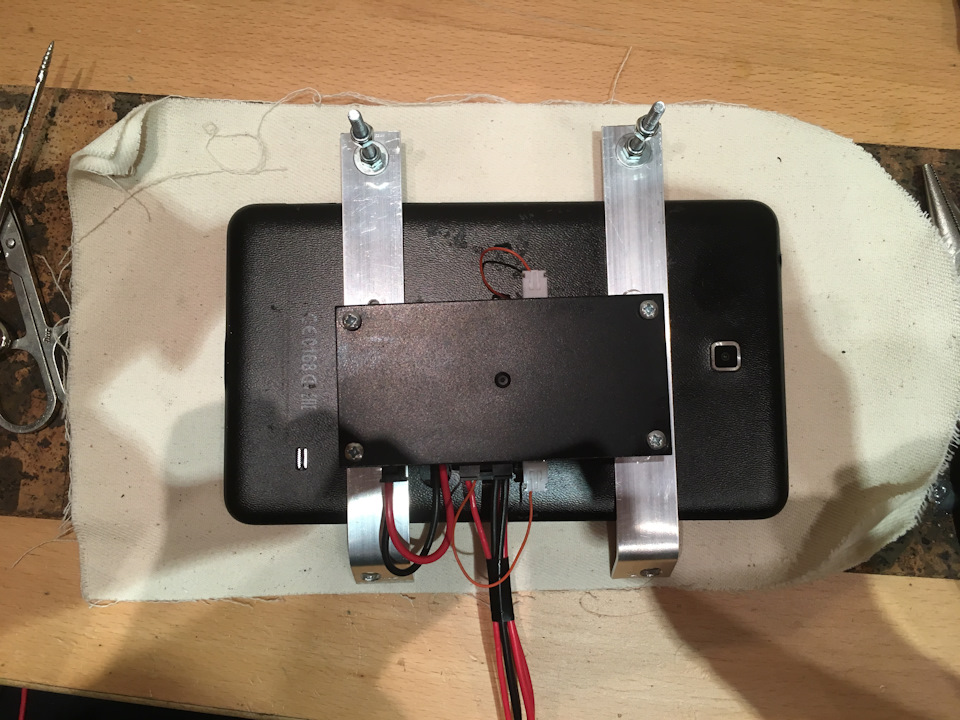

Теперь о креплении. Думал я над ним достаточно долго, делал еще дольше, но получилось весьма интересно, на мой взгляд:
Причем именно прикрепления блока питания стала финальной точкой, которая позволила все связать воедино.
