Установка rns d в авто без подготовки
Установка RNS-D. ч.1.

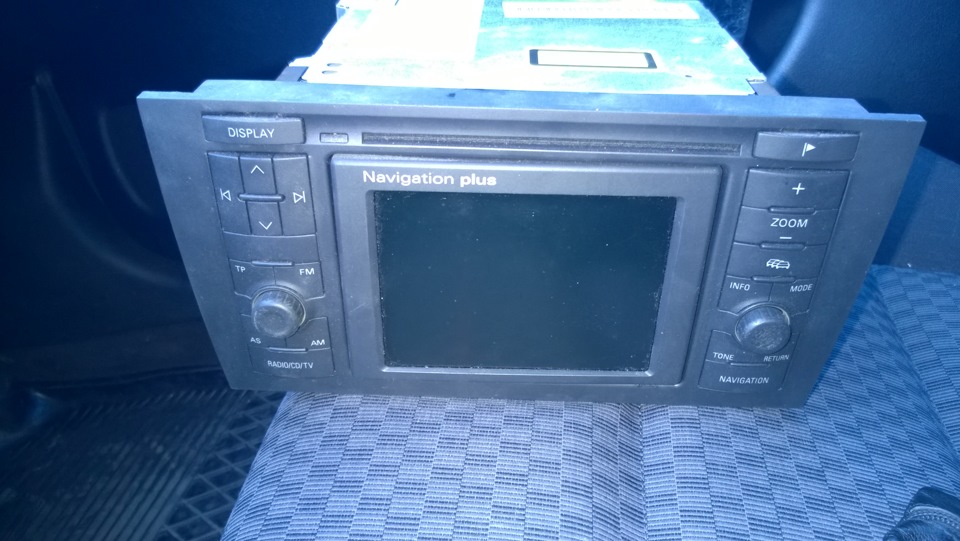

Давно меня посещала мысли про установка себе Audi Navigation. Почему не RNS-E? Да просто потому, что она стоит дурных денег. За эту цену же (почти) я бы взял Wistler. Короче остановился на RNS-D.
Фишки подходят от моей symfony к этой, подключаем, включаем, работает, спрашивает код. Ага…счастье где-то близко. Ввожу, а она мне на фашистском safe-pin…бла…бла…бла. Cлучайно вспоминаю, что когда-то на Драйве интересовался у человека, проделывавшего такую же процедуру, что да как и он мне говорил про какую-то перемычку. Открываю переписку (всётаки смартфон с интернетом незаменимая вещь в гараже), да действительно. Нужна перемычка между контактом safe и +Uв. Спасибо Wayland

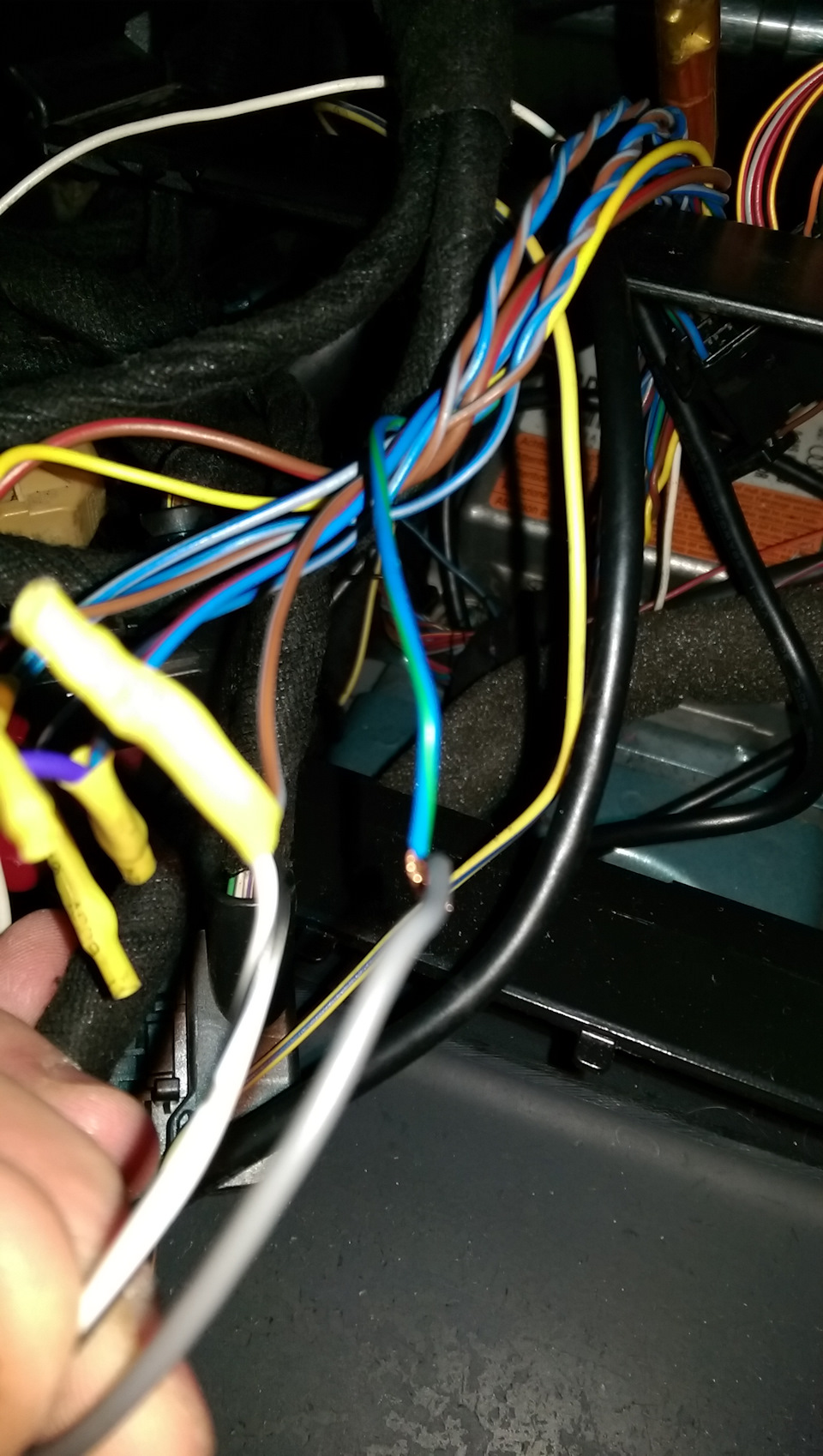

Ставим кусочек проволоки, включаем-тоже самое. Не понял! Проволока какая-то, ток непропускающая))) Разрезаем два провода и сращиваем их воедино.НЕ РАБОТАЕТ! Что б тебя…Уже темнеет. Включаю свет в машине и случайно габариты и офигеваю. У нас не горит ни подсветка рефлекторов, ни подсветка кнопок, ни подсветка кнопок плафона и самой магнитолы. Светится только приборка, клима и аварийка.
Перекур блин.

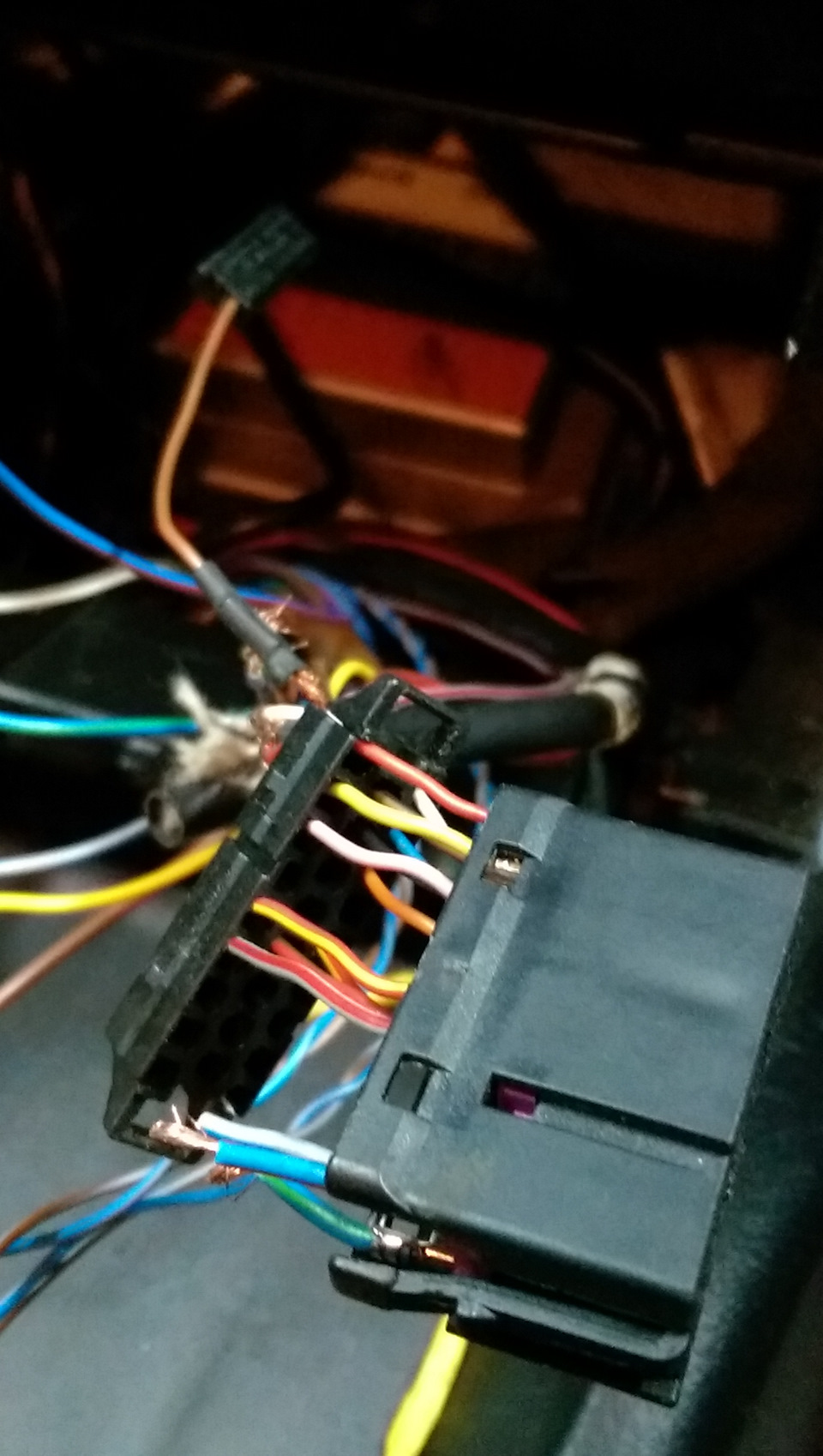

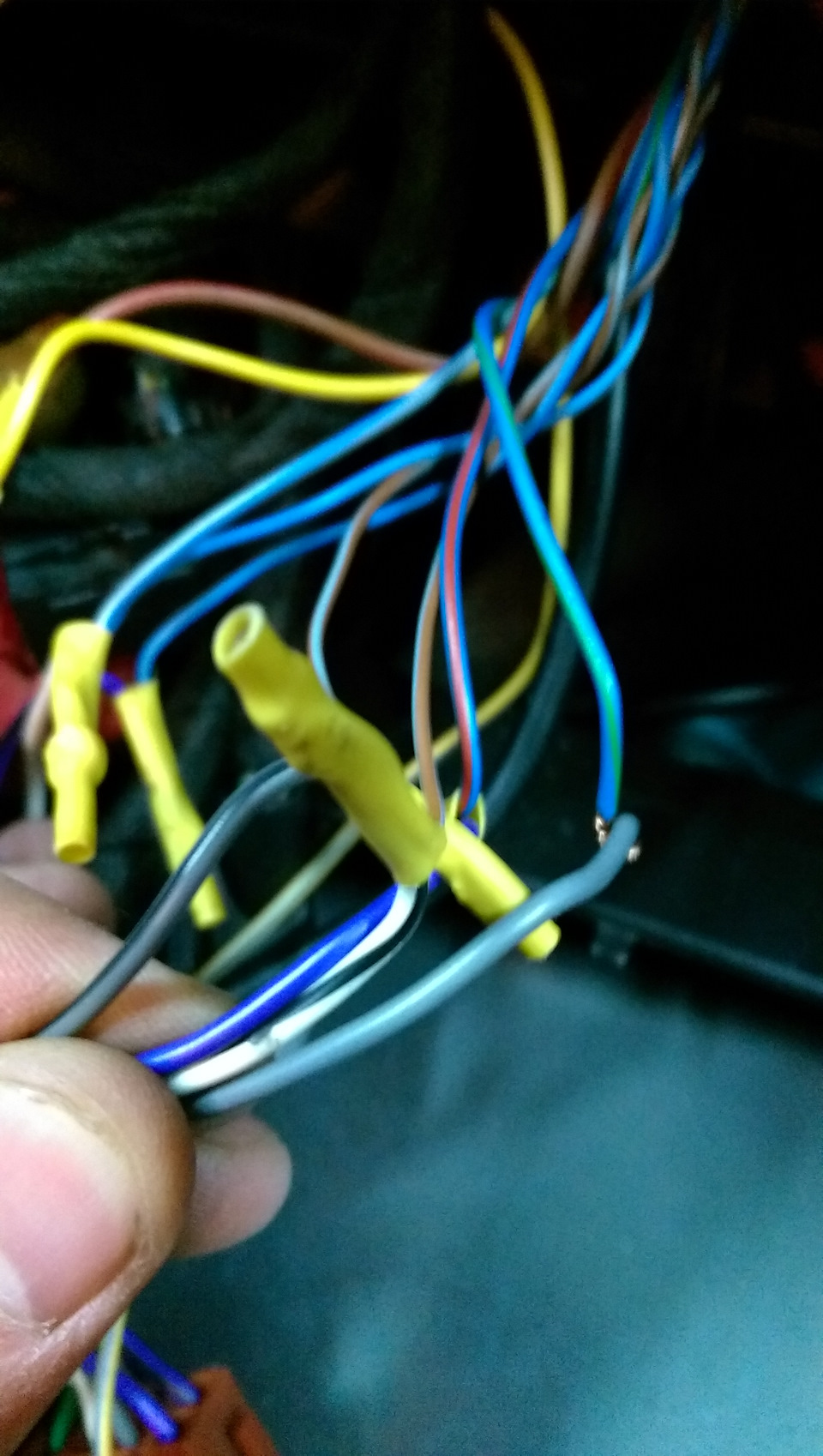

Начинаем разбираться по порядку, не спеша с фонариком в руках. Оказывается я разрезал и содинил вместе Землю и переключатель света. Мляяя… возвращаем всё на круги своя, сращиваем как было, надёжно изолируем и ставим перемычку там, где надо.

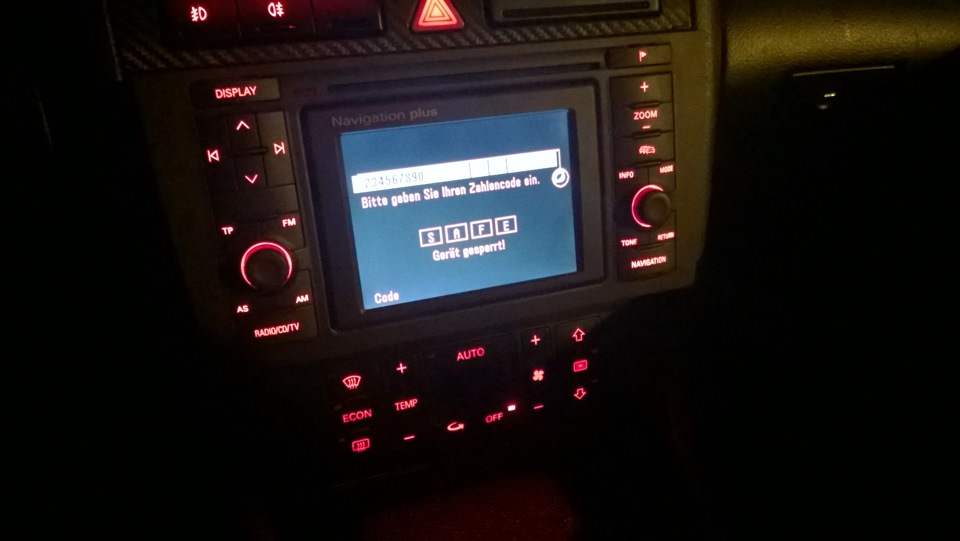

ВУАЛЯ… Подсветка работает, магнитола работает, на safe-pin не ругается, просит код, но вводить не даёт. Кнопки не реагируют, пишет SAFE и ещё какую-то крень. Гуглим, «устроиство заблокированно». Люди пишут, что надо подождать пару часов с включённой шарманкой и она вновь запросит код.
Время 10 часов, желания ждать нет, ужасно хочется жрать. Еду домой с мыслью «Завтра разберёмся».
Установка RNS-D. ч.2.
День второй.
Сегодня приехал с работы, сразу в машину. Включил магнитолу, естественно та же песня с заблокированным устройством. Ну, думаю, оставлю так. Оставил включённой на три часа, прихожу, мафон выключен. Включаю, а он исправно просит код. Ввёл, всё заработало.
И тут я афигеваю-мало того, что я ни разу не пользовал RNS-D, так она ещё и на фашистском. С горем пополам после получаса тупого клацанья по клавишам я нашёл инглиш. Стало по-проще.
С радио разобрался, икскарлинк читает, с навигацией немного понятно (в наличии только карта Германии).
Есть несколько вопросов к обладателям, установщикам этого девайса.

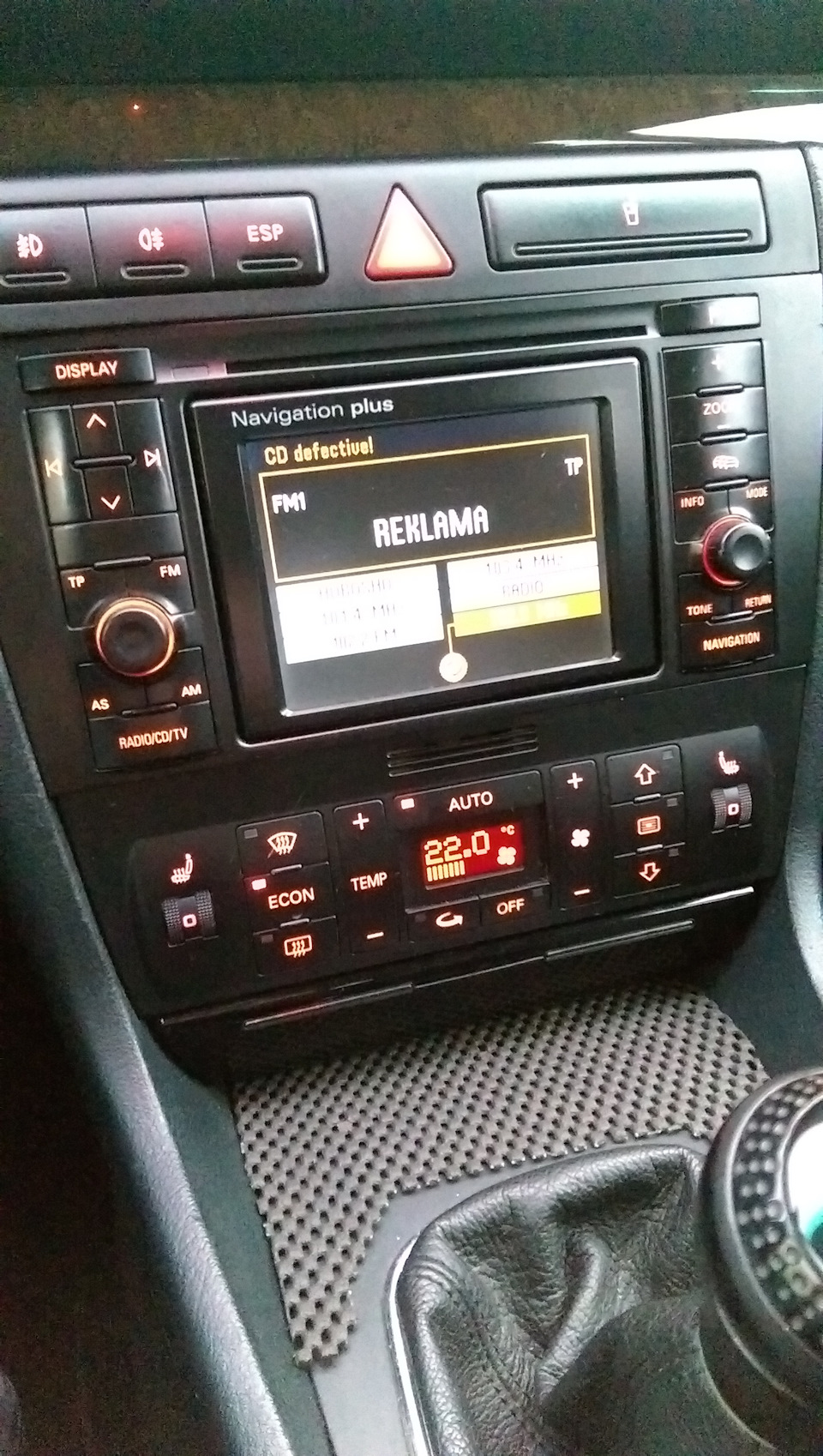

При выключении девайса выдаёт такое вот окошко

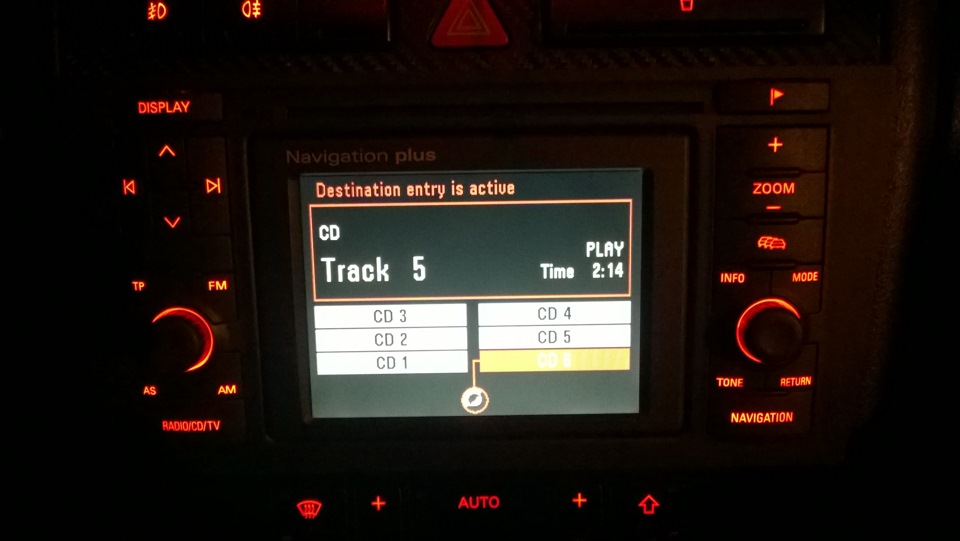

При включении пишет эту крень, пока не нажмёшь на правую крутилку

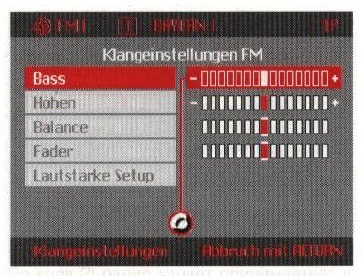

И самая большая проблема. При воспроизведении радио или флэшки не играют передние динамики. Можно подумать, что они отключены, но нет. Когда заходим в настройки звука и регулируем перед\зад, перед не реагирует.

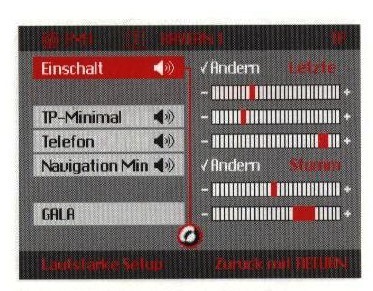

когда заходим в следующее звуковое меню и выбираем «Телефон», передние динамики бодро оживают и играют, при этом обрубается зад. как только переходим на следующий пункт, перед опять умолкает и играет зад
Короче какой-то замут с телефоном.
Кто в курсе по этим вопросам?
RNS-D в С4 Часть 1 подготовка.

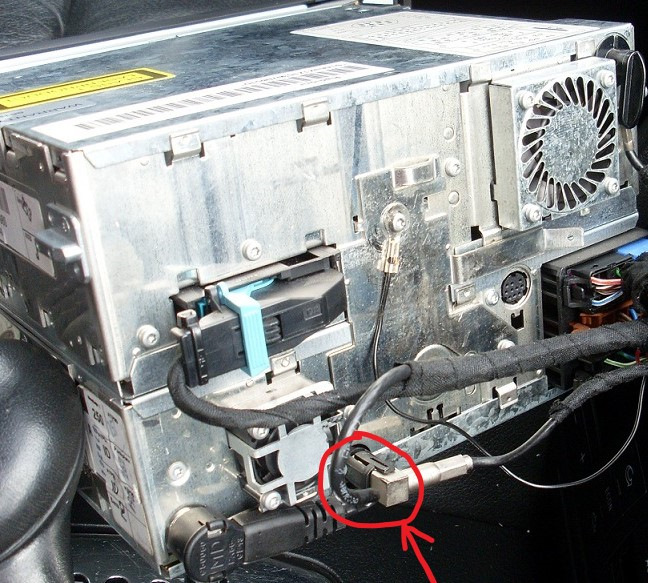

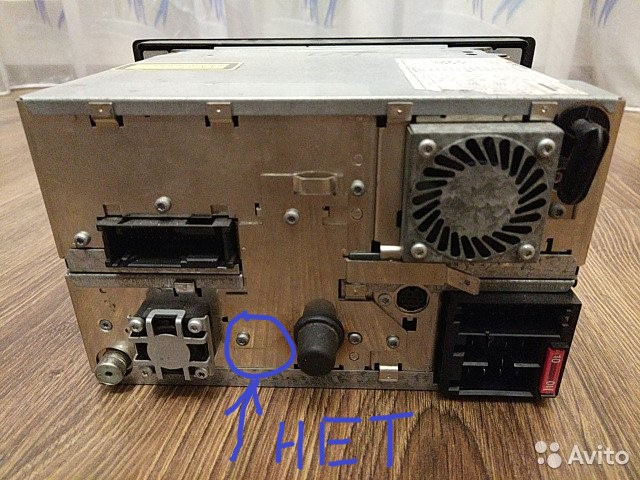

Решил сделать отчёт, который будет в частях, как часто, всё зависит от времени. Во общем начнём с подготовки. Нам понадобится сама «голова» RNS-D. Они были в нескольких вариантах в зависимости от годов выпуска: до 1999 года и соответственно после далее (новая старая), отличия в железе, прошивке и подключении. Отличить их можно как по номеру VAGa так и по задней части в новой RNS-D есть вход для блока дополнительных антенн круглый.
Принцип такой, если приём одной из антенн плохой блок переключает на другую и так далее. На старой просто обычная антенна.
В остальном в старой и новой всё подключение как в обычном кассетном концерте, если без дополнительных блоков. К слову без блоков работает только радио, ну и если модель после 99 года с новой прошивкой будет ещё и компас, при условии наличия диска с навигацией.
Слава богу can шины нет. Точнее есть, но нам это не мешает. По Can шине голова общается с блоком TV и в новой версии RNS-D с блоком TMS по своим проводам и отдельно CAN ставить не нужно. На RNS-D появилась диагностика и придется заодно протянуть диагностический провод, появится диагностика магнитолы и навигации 56 и 37 канал. Блок TV, при его наличии не диагностируется. Нужно быть внимательным были версии RNS-D без TV.

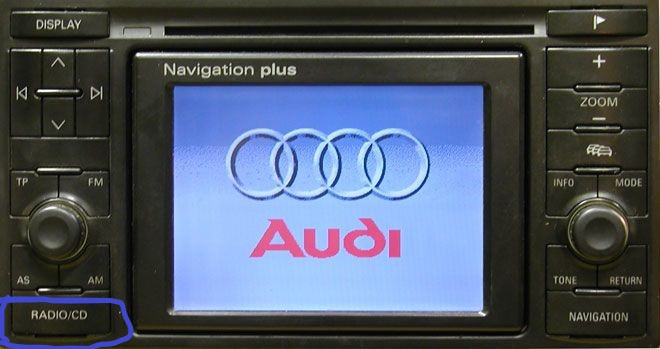

Это видно по кнопке переключения режимов radio/cd с TV radio/cd/tv.
По прошивке новая читает все карты старые и новые с маркировкой TravelPilot DX, назовём старые до 99 года и новые до 2014 года, к сожалению карты больше не поддерживаются. Карты только Европа, России никогда не было и видимо больше не будет. Прошивать можно старую и новую, старая прошивается только до 99 года, новая до 2003, в новой после последней прошивке появляется компас меняется звук в лучшую сторону и прием tv тоже улучшается. Говоря о навигации можно эту голову использовать в качестве монитора и выводить на неё изображение с любого источника, например запускаешь на телефоне навигацию и видишь на экране маршрут, мне это не нужно было но люди заморачиваются. Соответственно чтобы это изобразить нужно подключить блок TV. Их было два вида первый обычный просто для TV без видео входов, хотя через его разъём, люди подключают видеосигнал. Также через этот вход подключают цифровое TV или DVD.
И вторая с TV и двумя видео входами под тюльпан и svideo. Можно естественно подключать что угодно… Один вход у меня планируется для камеры заднего вида.
Если хочется аналоговое tv то придётся ещё достать в дополнение к этому блоку провода антенн с усилителями которые идут на каждую антенну отдельно причём они отличаются цветами для fm и tv и есть универсальные tv и fm питание к усилителям идёт через антенный кабель. Мне повезло все кабели я снимал с машины в сборе.
В стоке антенны идут в стёклах у нас это невозможно. Я подпаялся к хвостам каждого усилителя тонким медным изолированным проводом. (обвёл на фото) около полуметра буквой V.
Протянул каждую антенну в задних стойках вдоль стекла и развёл их в стороны. Усилитель антенн разместил в задней полке возле динамиков.
Самое важное найти кабель к блоку TV он 10пин и тянется от головы в багажник именно в нем нам придётся его разместить. Народ пробует делать его из нескольких витых пар и он даже работает, но проблема найти ответные фишки разъём 10пин. Питание на блок TV приходит с головы фишка на разъём подходит от разъема питания PC. Вот по этой ссылке всё подробно расписано www.audi-club.ru/threads/…ginalnogo-kabelja.137666/
RNS-D после 1999 года идёт с блоком TNS этот блок выполняет две функции. Первая прием информации о пробках, вторая так как rns-d не умеет общатся с приборкой на прямую она это делает через конвертер can шины расположенном в этом блоке. Изменив кодировку RNS-D можно этот блок не ставить, тем более он нам не актуален.
Антенну GPS, что-бы был полный комплект я брал от a8, она более подходит по стилю, хотя есть и плоские от а6.
У меня так же к ней подключён штатный телефон, очень удобно громкость регулируется с rns-d. Ну это в общих чертах, вроде ничего не забыл. Далее постараюсь написать уже про инсталляцию…
Все фото брал с интернета, так как свои искать некогда, отчёт не планировал. По инсталляции осталось много запчастей по тому по фотографирую их в общих чертах опишу.
Установка RNS-D
Доброго вечера вам в ленту!

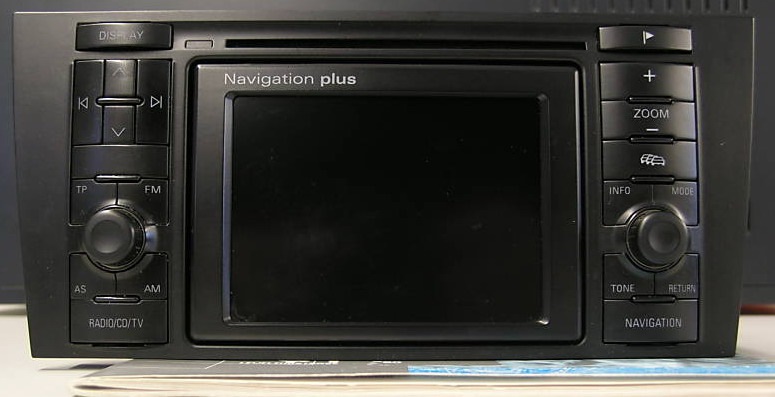

Под конец года решил порадовать себя и Вас очередной сток-плюшкой в виде RNS-D.
Долго же я за ней охотился, руки практически опустились и в глубине души уже закралась легкая безнадега))
Но как это обычно и бывает — чего не ищешь, то и идет тебе в руки. На просторах авито наткнулся на RNS в нужной конфигурации от B5-кузова. Долго не задумываясь решил брать!
При вводе полученного от продавца кода магнитола разблокировываться не пожелала, в общем легкий осадочек от сделки остался, но бюджет покупки позволял спокойно потратится на разблокировку.
Разблокированную магнитолу получил через пару дней, все тип-топ.
Далее уже пришлось повозится непосредственно с проводкой акустической части — много пинов было отрезано для подключения нестоковых магнитол.
В общем все удачно срослось, схем и отчетов по подключению опять же очень много, работа в основном состояла из внедрения vag-пинов на провода и установку в нужное место разъема.

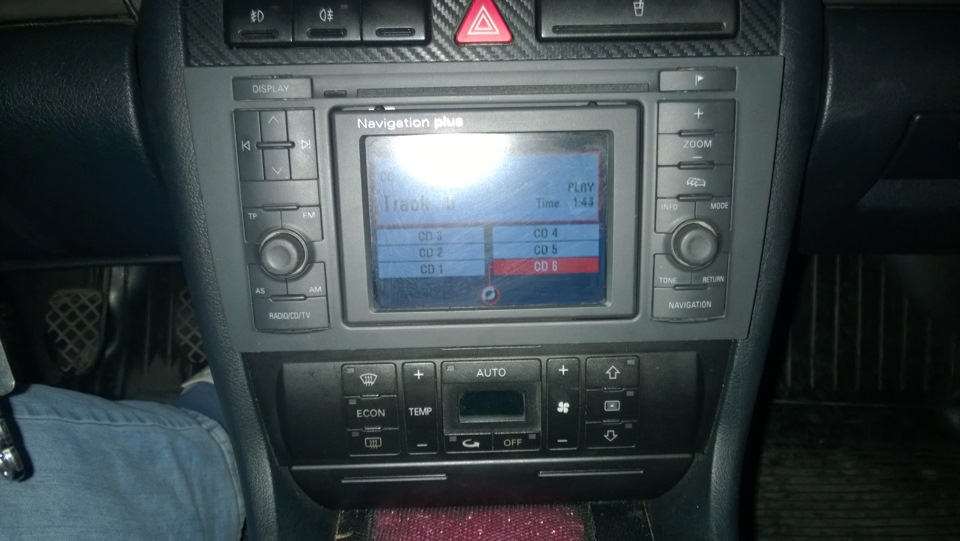

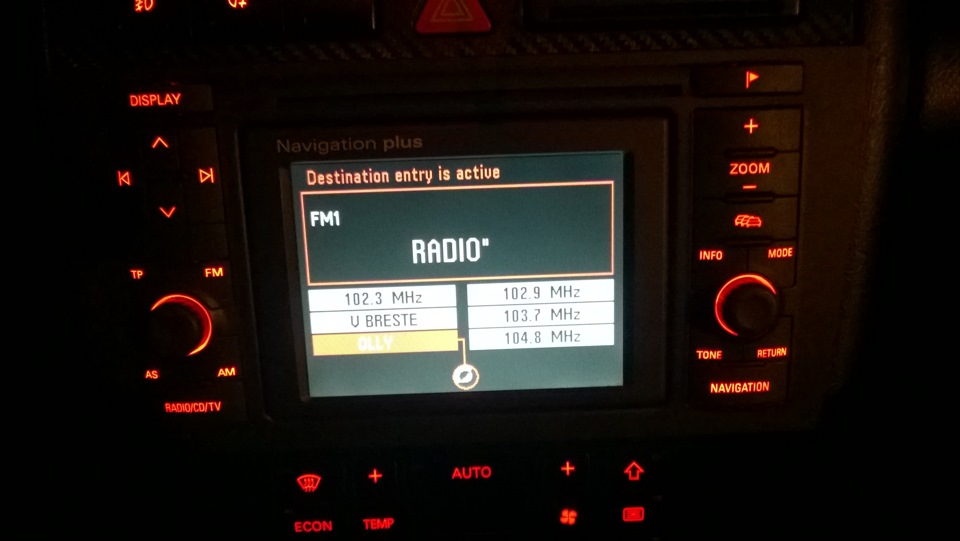

В общем все работает в штатном режиме, RNS-D очень идет нашему салону.
Пока отказался от идеи установки Yatour или подобных устройств — не нравится мне сам принцип формирования плей-листа в 6 папок по 99 песен, привык к запасу как минимум в 16Гб звука)).
Благодаря отчету St-Storm Вторая жизнь Audi Navigation (дополнено)спаял себе aux-вход, пользуюсь пока им, слушаю музыку с телефона.
Качество конечно несколько упало, но пока использую его как временное решение — ближе к весне воткну в бардачек лежащий без дела 1-din Alpine.
Вот таким образом еще одна хотелка из небольшого моего списка заняла свое законное место!
В завершение данного БЖ хочу поздравить всех подписчиков, гостей, коллег по B5-цеху с Наступающим Новым Годом, пусть он принесет массу новых впечатлений, хорошего настроения, успехов Вам и вашим близким, новых ништяков и хотелок, поменьше поломок и простоев ваших 4х колесных любимцев!
Полная инструкция по установке RNS-D Navigation Plus
Решил написать небольшую инструкцию по внедрению магнитолы RNS-D Navigation plus(далее нави, навик, рнс, рнска) в машину,
где штатно ее не стояло
Постараюсь включить все нюансы, которые помогли мне в этом нелегком деле
Итак начнем с покупки. Пожалуй, самое важное это не прогадать с формой рамки. Например нави от а8 не подойдет к а6 и так далее.
Какие с какими совместимы по размерам точно не знаю
С размером определились, далее определяемся с тем, что нам необходимо купить. Попробую описать все элементы с комментариями:

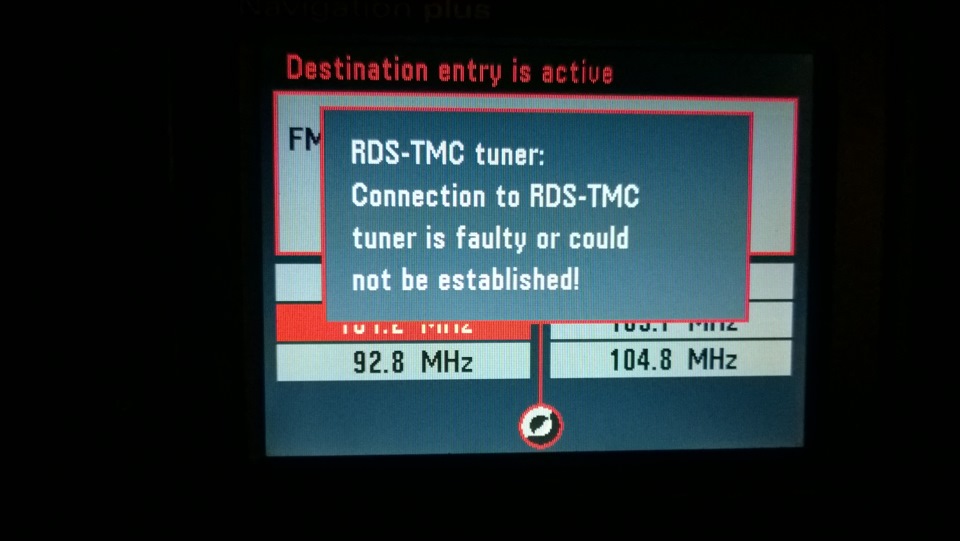

2. TMC тюнер. Не путать с ТВ-тюнером. Стоит под рулем, правее к бороде
Необходим он для отображения радиостанции и навигации на приборной панели, для работы кнопок на руле
и чтобы убрать такую табличку.
Как бы конвертирует кан шину ауди в бош кан. Так же эту табличку можно убрать просто перекодируя магнитолу через ваг ком
Важен парт номер этого тюнера, работать будет только этот 4B1 919 894 B

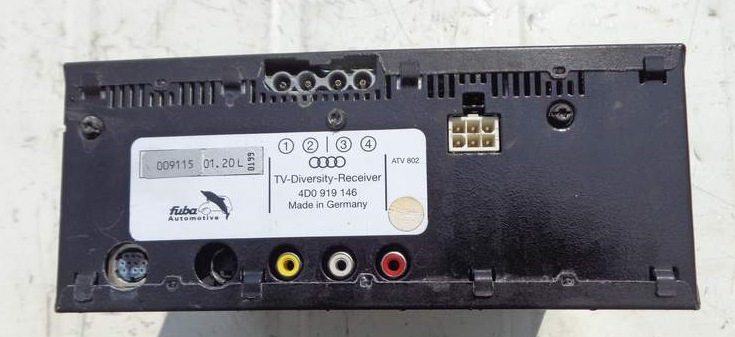

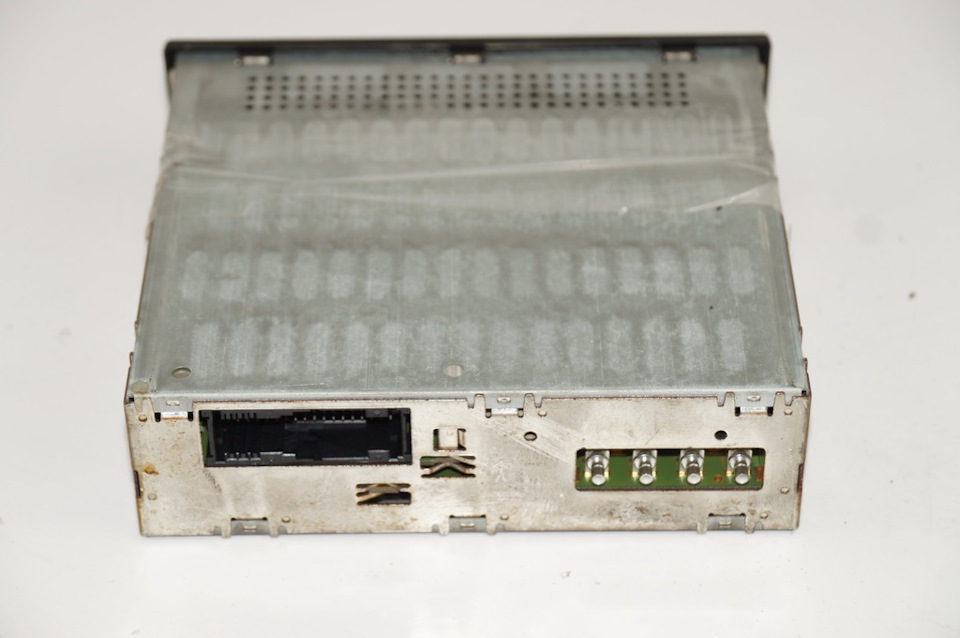

3. ТВ-тюнер. Нужен для просмотра телевизора или подключения внешних видео сигналов. Находится в багажнике в лючке
с водительской стороны.
Если не хотите телевизор, можете не ставить, на работу остальных систем не влияет. Бывают двух видов
Главное их отличие, кроме проводки, это наличие видео входов. На второй вид так же можно, но об этом ниже

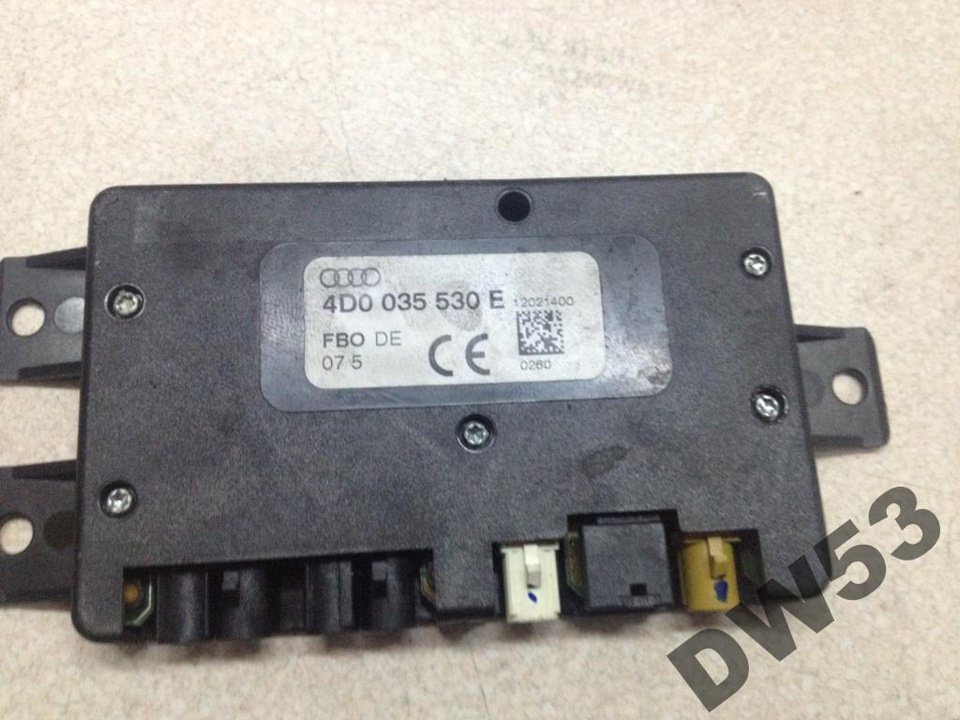

4. Антенный коммутатор, он же смеситель. Находится в задней части авто под обшивкой потолка. Между антенной и правым,
по ходу движения, боком
Эта штуковина нужна для распределения антенн по блокам. Эта штука НЕ нужна, если не ставите родной ТВ-тюнер.

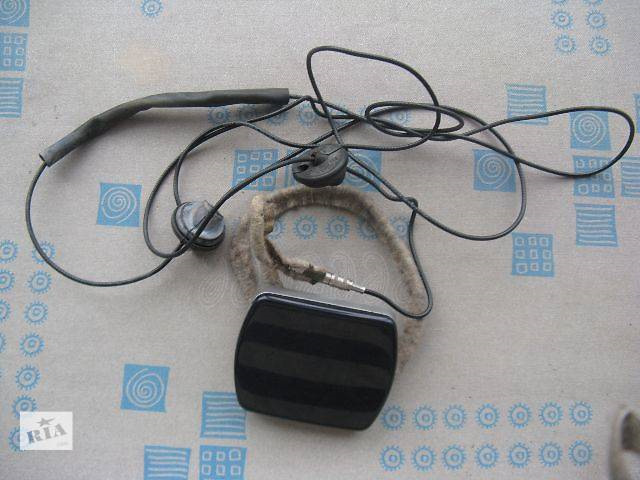

5. Антенны TV/FM в количестве 4 штуки. Савить вместо старых на штатные места — сразу под задними боковыми стеклами
Фото че то не нашел. Прилагаю фото похожего. Маленькая коробочка.
Вот такая:
6. Блок навигации. Довольно бесполезная шляпа.
7. Блок телефона и сам телефон. Инфы по нему у меня нету вообще. Так как не ставил себе
8.Полный компект проводки. Он очень сильно облегчит нам жизнь
Допустим, купили, все, что нужно. Начинаем ставить

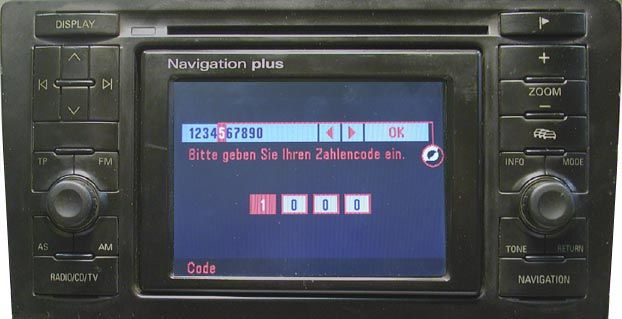

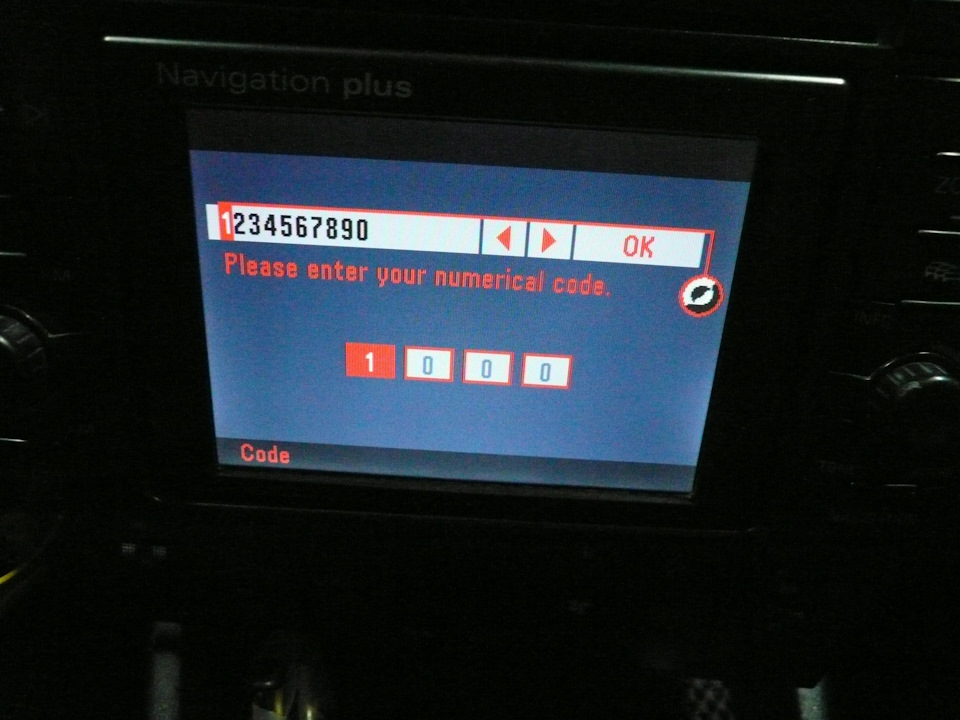

Первое, что надо сделать это убедиться, что у вас есть код разблокировки магнитолы.
Если его нету, есть три основных пути:
1) Самый дорогой, но самый простой — отнести магнитолу спецам. Там они перепаяют микросхему под известный код.
Или вообще без кода. Стоит примерно 1000 рублей
2) Средний по цене, простой — на форумах есть ребята, которые говорят код по серийнику мафона. Я лично так и сделал.
Стоит 600 рублей. ВАЖНО. Этот метод не сработает, если кто то уже перепаивал магнитолу на свой код
3) Самый дешевый, но самый сложный — собрать программатор и слить дамп. Вставляете дамп в прогу,
она фильтрует его и говорит код.
Далее можно прошить магнитолу. Как мне известно, есть три прошивки: 1998, 2001 и 2003 годов.

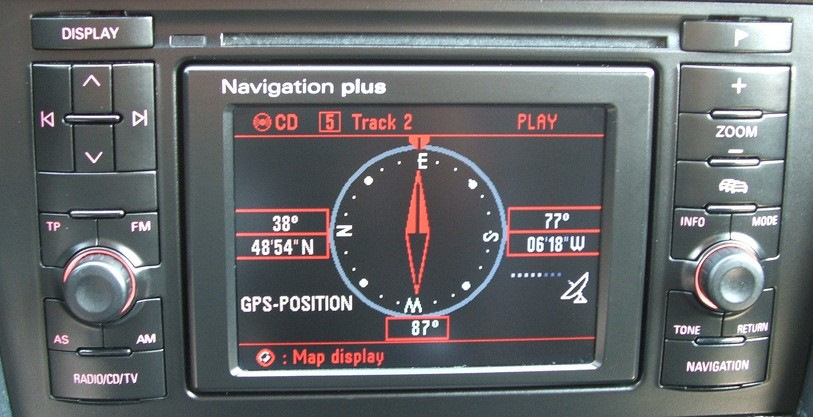

По факту последняя прошивка дает только красивый компас.
Имеем ввиду, что после перепрошивки язык магнитолы сбрасывается на немецкий,
а сменить можно только имея диск с картами(как его сделать ниже)
Есть много нюансов про перепрошивке, но у меня все получилось с 1 раза. Напомню, что магнитолы старые и у кого то
засорился лазер настолько, что будет необходим чистящий диск. Так же наши лазеры плохо работают на морозе.
Итак, если решили шить, думаем, хотим ли мы вставить свою картинку вместо заставки?
Если да, то берем прогаммы Kolumbia 0.2.0 и Irfanview, делаем по инструкции, которую прикрепил
Допустим, картинку сделали, в прошивку вставили. Теперь необходимо записать прошивку на диск. Напомню,
что прошивки надо ставить последовательно. То есть самая новая на самую старую не встанет. Надо пошагово.
Текущую прошивку можно посмотреть через сервисное меню в магнитоле, файл по скрытым меню ниже
Прошивки все я прикреплю.
Устанавливаем программу ImgBurn в опциях записи ставим скорость на х1, File System на ISO9660, остальные галочки убираем.
Прожигаем.
Настройки важны. Если все сделаете правильно, то потратите 1 диск, а не с десяток, как ребята на форуме))
Далее нам необходимо сменить язык с немецкого на английский. Для этого берем образ с картами и профиль для записи.
Ставим прогу CloneCD, в нее ставим профиль Teleatlas Europe 2010 2011 DX, иначе не покатит.
Прожигаем, вставляем в магнитолу. Активируется меню по смене языка
Еще существует программа Navisound для смены звуковых дорожек навигации. Я даже разбираться с ней не стал. Смысла не увидел
Теперь мы имеем на руках магнитолу, готовую к установке. Рассмотрим ее разъемы.
Плюс, масса — как у всех остальных магнитол
Солнышко — подсветка кнопок. Некоторые симфонии включали подсветку от сигнала по кану. Если у вас так, берем с кнопок пневмы
Safe — перемыкаем с постоянным плюсом, иначе не примет код
S-kont — плюс при включении зажигания, я взял с климы
Gala — информирует магнитолу о скорости движения, необходим при включенной функции повышения громкости с набором скорости,
если хотим смотреть тв в движении, просто режем его
Далее посмотрим на большую колодку.
CAN/H и CAN/L это бошевский кан для связи с тмс тюнером, тв тюнером и блоком навигации
Остальное тыкаете на штатные места. Если не работают какие то колонки, то перекодируете навик под систему без Bose
Далее ставим ТМС тюнер. У него всего 6 проводов: Плюс, масса, 2 на кан ауди(берем с колодки старого мафона),
2 на кан бош(суем в большую колодку навика)
Из колодки (симфония) вытащить провода 7 и 12
подключить к ТМС 7-3 и 12-2
в ТМС подключить 6-плюс, 12-минус, от ТМС к РНС 8-26, 9-13
Есть подробный мануал в файле внизу. Вообще там дофуя мануалов. Кодировки, настройка, русская инструкция и прочее
После этих манипуляций у нас заработали кнопки на руле, отображение на приборке и перестали вываливаться идиотские
таблички об отсутствии этого тюнера
Добавлю еще про такую табличку при выключении

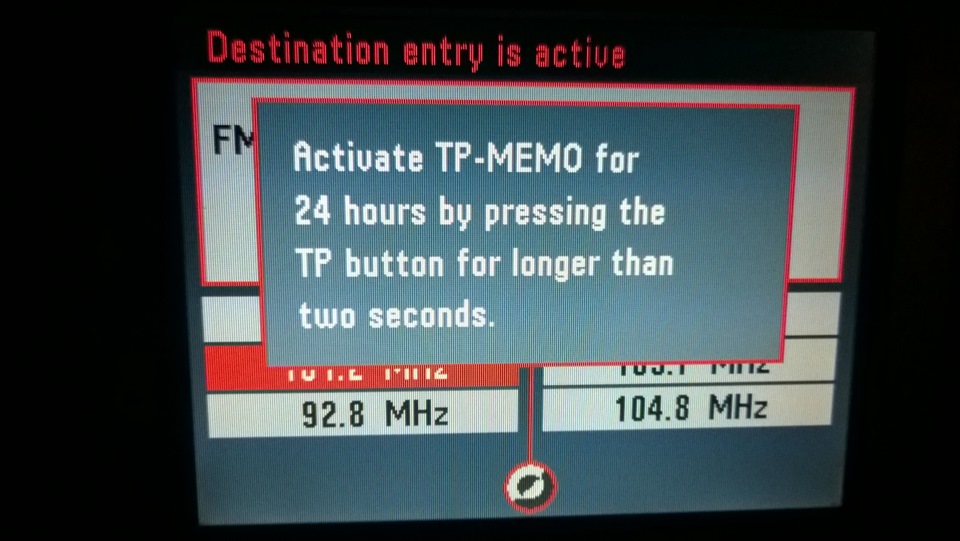

При подключении S-kont пропадает. Дело в том, что магнитола пытается получить по радио информацию о пробках и прочей лабуде.
Как я понял, просит активировать решим тп-мемо и не трогать ее 24 часа. Ага, ща, обойдется
Если вы не ставите тв-тюнер, то для вас установка закончена, поздравляю! Если вам необходим видеовход,
а тюнера нету, то делаем так:

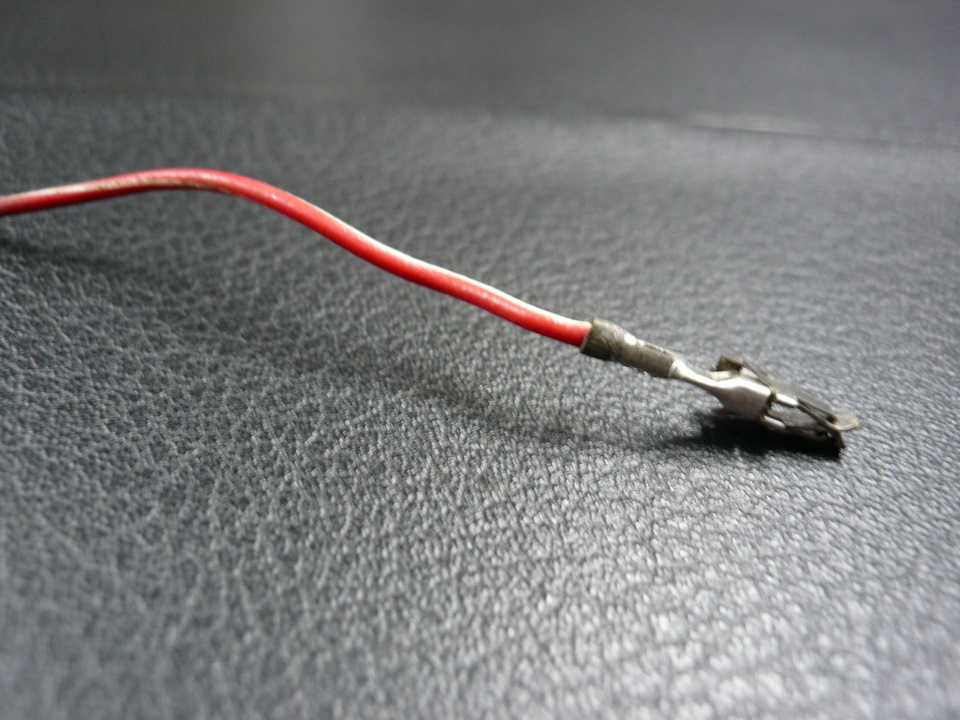

Покупаем, занимаем, крадем разъем mini din 10 pin. Как оказалось, реально редкая штуковина
Есть пару способов ее достать:
1) Купить кусок штатной проводки и срезать его оттуда
2) Купить в интернете. Я нашел в наличии только в МСК
3) Приставка. Как сделал я. Нашел на авито приставку Аmino 110. У нее в комплекте провод как нам нужен — 3*RCA to minipin10din. Не уверен в правильной распиновке, если что переделать пара минут. Приставку с полным косплектом я купил за 250 рублей, что дешевле отдельно разъема
Вот такой с приставкой идет
Теперь надо спаять проводок
Смотрим контакты и суем все на места. Пример со скартом, но тюльпаны не сложнее. Мне просто лень рисовать
Все, теперь можно подключать что угодно: камеры, приставки и тп
Переходим к установке тв тюнера
С самого тюнера выходит здоровая колодка на 54 контакта
Сразу отделяем красно-оранжевый — плюс, коричневый — минус, зеленый — включение от питания антенны/зажигания, два смотанных серых это кан бош(суем туда же, куда от тмс тюнера)
Остальные идут на мини дин 10пин. Как именно их сращивать не скажу. У меня было обрезано с обоих сторон, я взял витую пару и сращивал тупо по цветам.
Настало время сделать видео входы под камеру, приставку и прочую ненужную лабуду
Берем свободную гребенку из разъема тюнера, тюльпаны и ставим по местам
Схема подключения RCA кабеля
46 Video 1 —
45 Video 1 +
42 Audio 1 —
41 Audio R +
40 Audio L +
53 — Video 2 —
52 — Video 2 +
49 — Audio 2 —
48 — Audio R 2 +
47 — Audio L 2 +
Должно получится так(да есть готовые)
Так, с установкой тюнера разобрались
Теперь надо поставить усилители антенн и коммутатор. Снимаем задние боковые обшивки и отщелкиваем лыжу на потолке(для универсалов), чуть отгибаем потолок и видим коммутатор

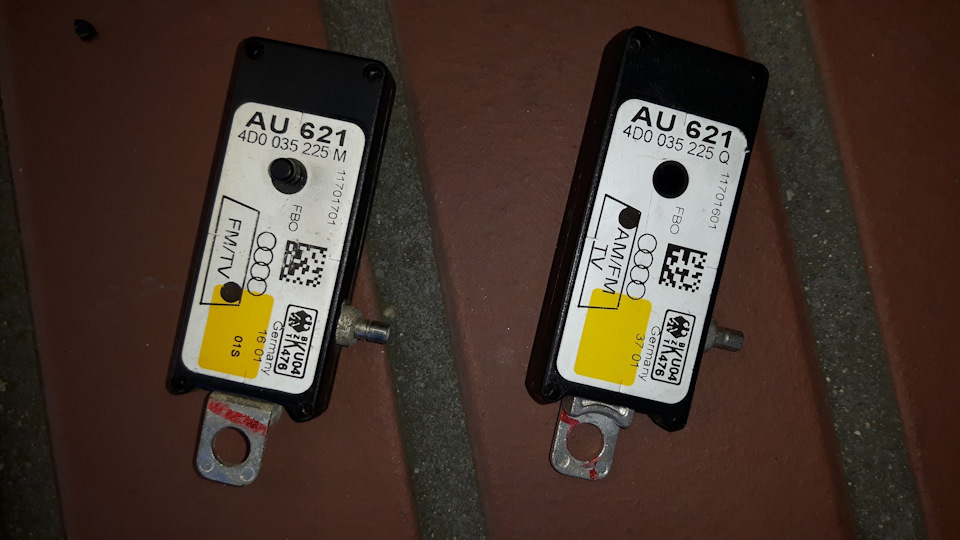

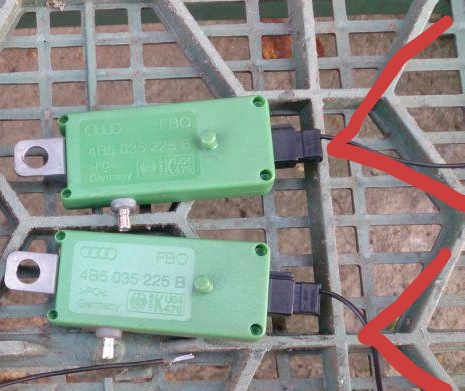

Сами усилители, как и говорил, по бокам под стеклами. Я приложу несколько схем, чтобы было понятно(все продублирую в файле внизу). Сам я ими не воспользовался, подключил все, как советует интуиция.
Огромное спасибо vaдim и alexson.75 за помощь и предоставленные файлы
Картинки некоторые мои, но больше собирал по интернету. Если у кого стырил — извините, все на благое дело. Отпишите мне, проставлю авторство;)
Драйв дает только 20 фоток, поэтому половины нету(
На форуме есть полная версия
