Установка видеорегистратора с камерой заднего вида в автомобиль своими руками

Как подключить заднюю камеру видеорегистратора

Отсутствие культуры вождения, низкое качество российских дорог объясняют широкое распространение видеорегистратора. И если первые модели не обладали широкими возможностями, то современные разновидности способны осуществлять множество задач.

Одна из функций, которую можно встретить у современных автомобильных регистраторов, — камера заднего вида. Конечно, она не способна полностью заменить салонное отражающее приспособление, однако существенно расширяет функционал записывающего устройства.

В чём особенности видеорегистратора с камерой заднего вида, как выбрать

Конструкция устройства состоит из блока с оптическими элементами и LCD-экрана. Сама оптика оборудована специальными сенсорными датчиками. Габариты приспособления настолько малы, что его можно установить на заднем бампере или регистрационном номере, при этом оно останется незаметным.

Картинка, получаемая оптическими элементами, выводится на жидкокристаллический экран, располагающийся внутри автомобиля. Также в продаже можно встретить модели, которые можно соединить с салонным зеркалом. В этом случае картинка будет выводиться на него, а не на ЖК-монитор. Работает это так:

Сама активация оптики происходит в момент включения задней скорости. В это время на зеркале или экране появляется изображение того, что располагается позади транспортного средства.

В ассортименте специализированных магазинов представлен широчайший выбор товаров для автомобилистов. Все они, в зависимости от производителя и модели, отличаются ценой, функционалом, техническими характеристиками. Многие компании стараются сконструировать устройство таким образом, чтобы процесс монтажа и инициализации был максимально простым.

Во многом это зависит от размера и формы оптики. Некоторые модели оборудуются кронштейнами, для установки других придётся внедрять оптику в регистрационный знак, задний бампер или любой другой подходящий участок кузова.

Также при выборе подходящего варианта стоит уделить внимание углу обзора. Если он небольшой, то у автолюбителя возникнут определённые трудности при оценке происходящего позади транспортного средства. Слишком широкий угол сказывается негативно на скорости реакции автолюбителя: в этом случае в поле обзора попадает большое количество посторонних предметов, мешающих быстро сконцентрироваться на нужной области.

Как установить и подключить заднюю камеру видеорегистратора

Монтаж камеры заднего вида во многом зависит от конструктивных особенностей конкретного транспортного средства. Однако некоторые шаги считаются универсальными.

Проверка на работоспособность

Если в процессе установки была допущена оплошность, устройство будет работать нестабильно. Например, показывать картинку в перевёрнутом виде. Чтобы выявить возможные неисправности, нужно:

Неправильное подключение может стать причиной поломки гаджета или повреждения штатной электроники автомобиля. Потому, если нет необходимого опыта, работу лучше доверить специалистам.

Источник

Скрытная установка видеорегистратора и камеры заднего вида

Доброго времени суток товарищи! Я давно думал о том что хорошо бы парковаться с камерой заднего вида, при этом не вешать ни чего дополнительного (вроде обычного регистратора) в общем душа требовала минимализма, полной автоматики, чтобы все работало надежно, без соплей и в штатном режиме, и при этом не как не мешало повседневной эксплуатации и не бросалось в глаза. Сегодня я поведаю Вам о том как все это можно запихнуть в наш чудесный японский автомобиль!
И так немного предыстории. Товарищь Леха установил себе видео регистратор с камерой заднего вида. Я посмотрел и мне очень понравилось, с той лишь разницей что у него эта херня снаружи выглядит как моя зеркальная камера. В общем очень заметно. Я так не хотел. Но хотел камеру заднего вида, и чтобы как говорится без палива!

И по тому купил у товарищей наших ускоглазых вот такую штуку. Сразу оставлю ссылку на продавца, так как очень ответственный товарищ. ru.aliexpress.com/item/Ho…042311.0.0.274233ed14d0xN Консультировал и помогал по любому вопросу. + доставка 5 суток + отличная упаковка. Заказывал зеркало и камеру заднего вида. Без флешки, так как как правило они ужасного качества. Весь крепеж и провода в комплекте.

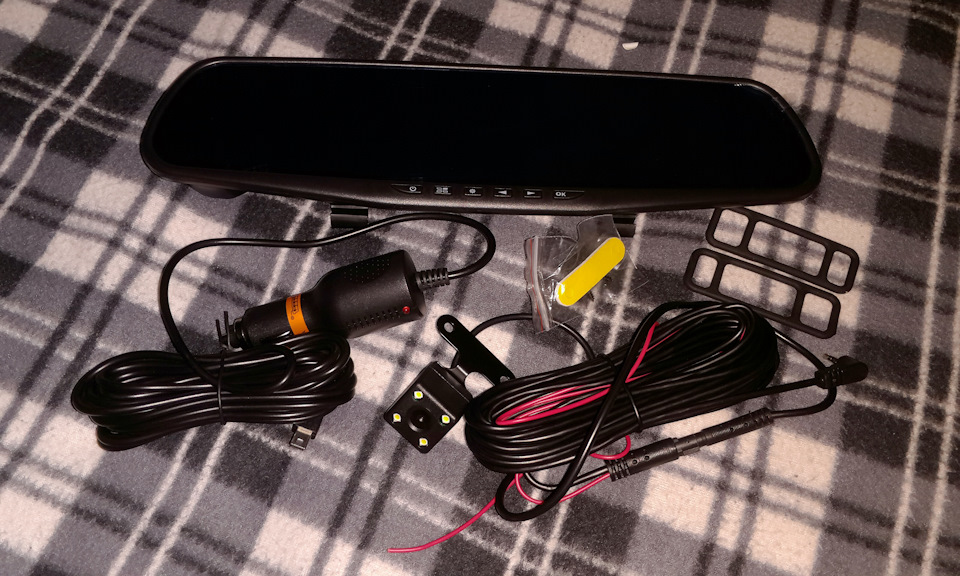

И так имеем зеркало заднего вида с записью сразу с 2х камер которое нам нужно подключить и протянуть.
Начнем с первого.
Подключение!

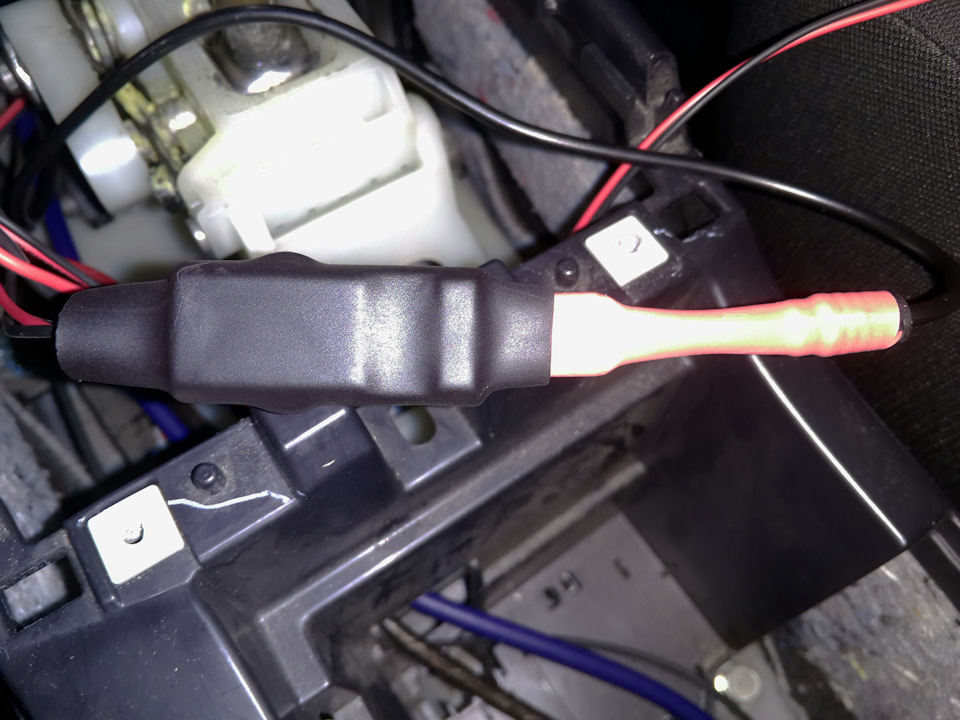

Штатный адаптер на 1 ампер. + он здоровый, а так как нам нужен минимализм

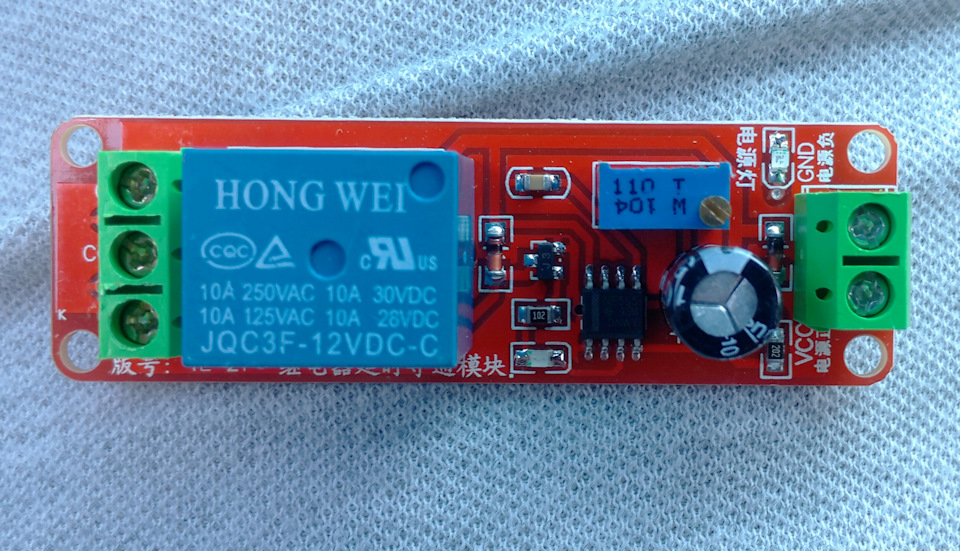

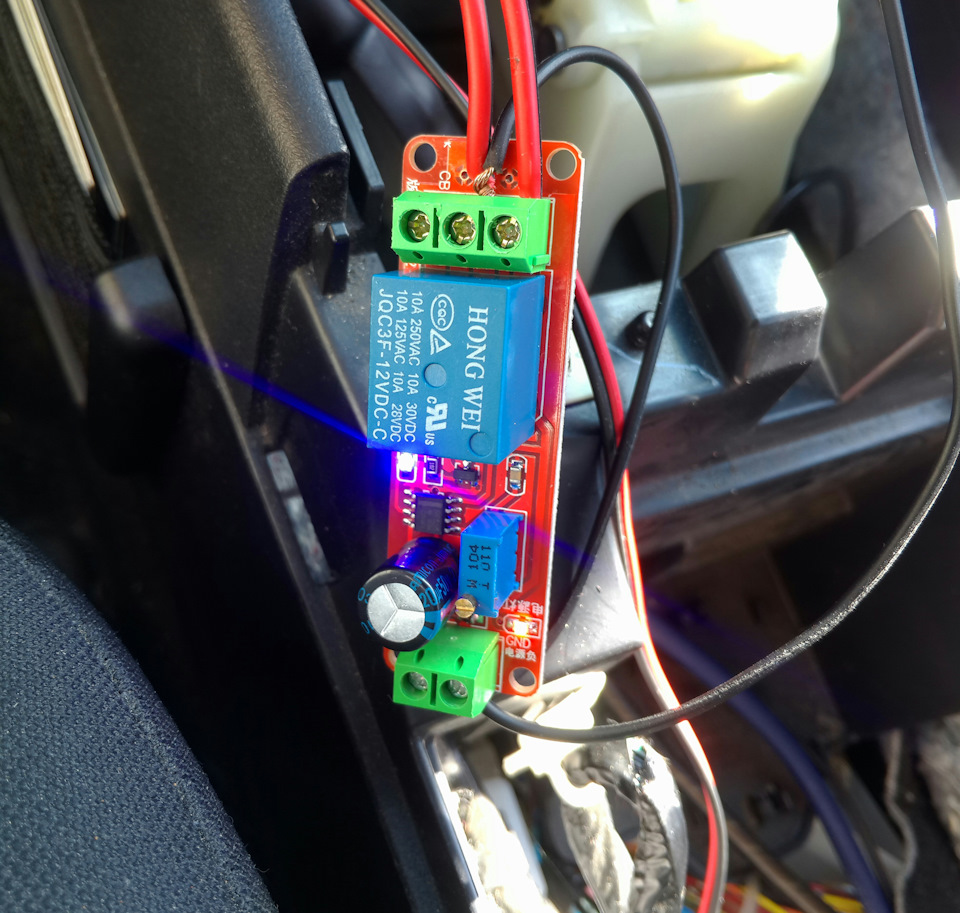

реле задержки. Суть его работы проста. Имеется таймер который регулирует задержку от 0 до 12 секунд. Работает очень просто. Есть питание. На фотографии справа 2 контакта. Подписаны. VCC + GND — суда мы подаем 12 вольт для питания реле. С другой стороны на центральный канал нужно подать питание. В нашем случае так же + 12 вольт, и в зависимости от того сработал таймер или нет питание появляется на нижнем если реле разомкнуто и на верхнем если сработало. Нижний контакт нас не интересует. И по тому выглядит пробное подключение так

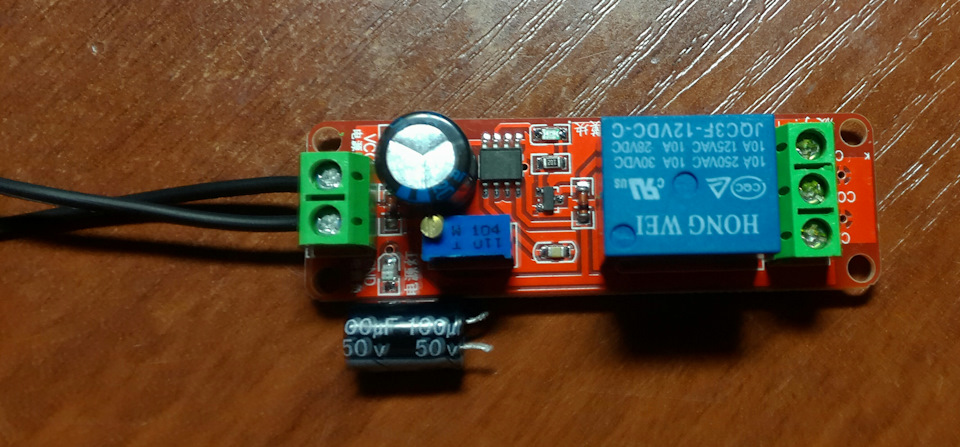

Так же я понял что 12 секунд мало, порылся в интернете и узнал что изменить время задержки очень просто, нужно просто добавить емкость конденсатора. Там изначально стоит полярный конденсатор на 50 вольт и 100 мкф, я поставил на 220 мкф, если поставить на 470 задержка будет в минуту. Можно и сразу найти готовый вариант, но я подстраивал под себя

И так.
На данный момент мы имеем питание регистратора с запасом, а так же реле которое после завода авто через 30 секунд включает все дополнительное оборудование.
Далее нам нужно протянуть все провода. А именно их всего 3.
1 Само питание регистратора. Фотографий процесса нет, но разобраться без проблем. Из центрального тоннеля все это тянется сторону подушки безопасности в ногах водителя (присутствует на сколько мне известно не во всех комплектациях) далее в левую стойку и по стойке в левый передний угол потолка, снимать потолок не нужно вообще, не для питания не для камеры, просто аккуратно его подсовываем заподлицо кромки потолка, провод входит плотно, ни где ни чего не мешает, и легко как протянуть так и вынуть.
2 Кабель задней камеры. В багажнике снимаем обшивку и тянем до салона кому как нравится. По салону тянем так же из багажника в левую заднюю стойку, далее отгибаем уплотнительную резинку дверного проема, тянем к центру, в центральной стойке под заглушкой болт на 10, я его выкрутил для облегчения монтажа. Далее так же вдоль резинового уплотнителя в левую переднюю стойку, а дальше как и с питанием. Но не стоит забывать что нам нужно еще вывести камеру наружу из багажника.

Для этого я вынул уплотнительную резинку, она находится под оббивкой с левой стороны. Вынимается она просто, но если до Вас ни кто в проводку не лазил, тогда там все будет в изоленте, которую непросто размотать. Без нее провода с места не сдвинуться, рвать не стоит, просто осторожно размотать изоленту, а после установки вернуть все на место. Камеру закрепил по центру углубления заднего бампера для подсветки номера.

Сверлить ни чего не стал. Взял кусочек пластика, подойдет любой, к примеру я порезал старую игрушку, обрезал по контуру крепления самой камеры, просверлил в пластике отверстия для облегчения монтажа. (именно дополнительного а не в бампере). Положил 2х сторонний скотч который был в комплекте. И прикрутил. Болты так же в комплекте. Просто на скотч не хотел вешать, так как думается при мойке может отвалиться, а так держится просто намертво. Протянул сам кабель камеры немного левее уплотнителя, там куча места, и протянуть ее там легко. Далее провод закрепил на усилителе заднего бампера. И опять же ни чего лишнего. Все на своих местах и не каких лишних дырок. Если вдруг при удалении не каких следов не останется.

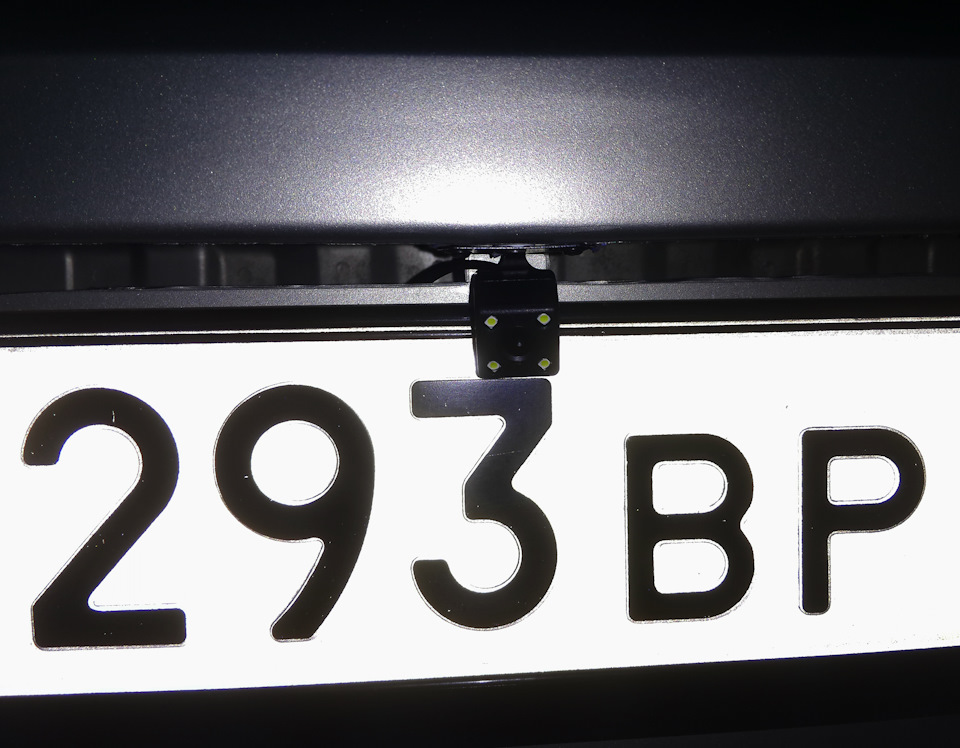

3. Далее у нас идет кабель питания подсветки камеры, и благодаря ему когда мы включаем заднюю скорость на дисплей выводится камера заднего вида на весь экран. + как бы я скептически не относился к подсветке, она действительно помогает в темное время суток.

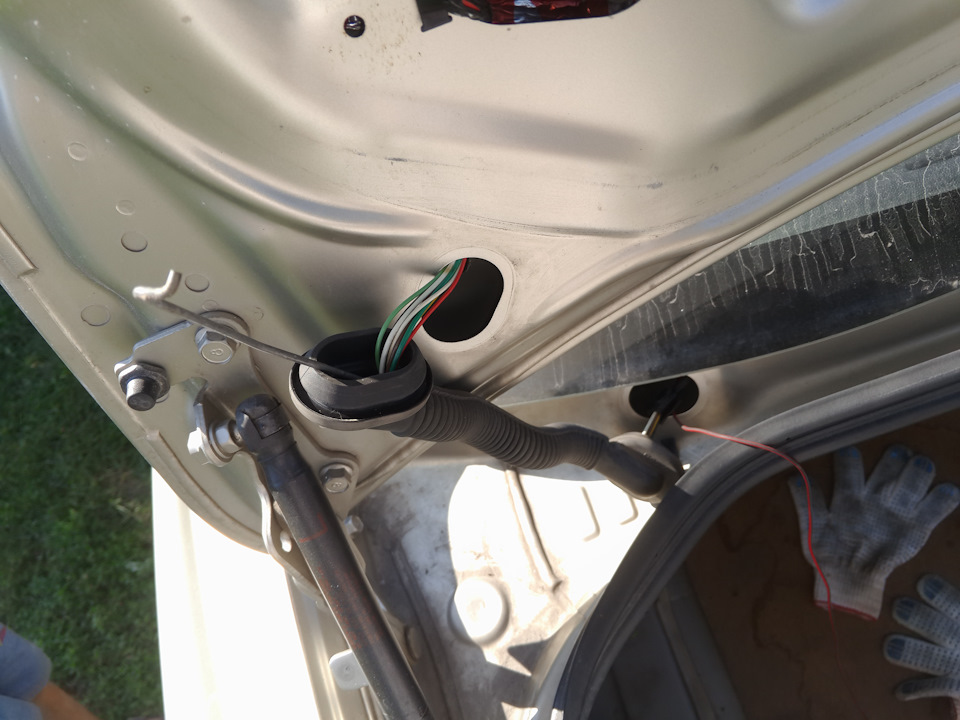

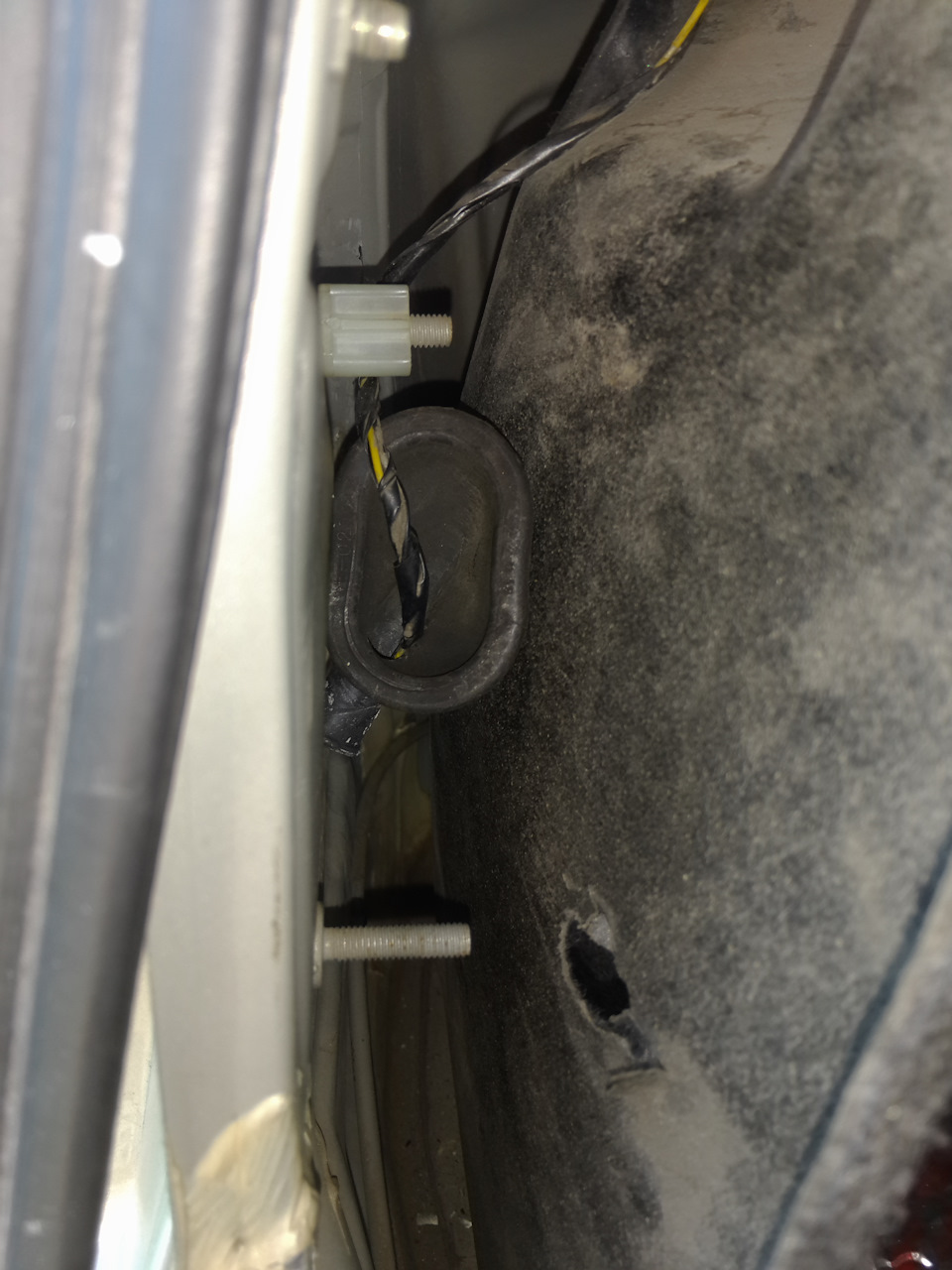

Кабель тянул через уплотнитель в багажнике, при помощи проволоки. Так просто протянуть не получится. Не забываем так же разматывать штатную изоленту и крепить все на место. Далее снимаем обшивку крышки багажника. Крепится на пистонах И далее по полостям протягиваем провод к проводке заднего хода. Нужен нам именно + Так же нужно нарастить тот самый красный провод который идет от камеры так как он короткий. Берите с запасом 2 метра. Все подключаем, заматываем изолентой, где необходимо термоусадкой.
Проверяем! Все работает! Можно собирать на место!
Благодаря всем нашим штуковинам установленным и прикрученным ранее алгоритм устройства такой. Мы поворачиваем ключ в первое положение. И если мы не заведем машину в течении 30 секунд все включится. Если же мы завели машину в течении 30 секунд то все оборудование включится через 30 секунд после завода авто. Из за настроек зеркала по истечении 3х минут экран отключается, и получается просто зеркало, которое вообще ни чем не отвлекает. После выключения питания, и вынимания ключа через 5 секунд все доп оборудование гаснет. И совершенно не расходует аккумулятор так как реле размыкается. Я понимаю что аккумулятор новый стоит. Но все же. Автомобиль заводится полностью в штатном режиме без потерь какого либо даже самого минимального питания что зимой само собой полезно.
После завода у нас включается сам регистратор и начинает писать видео сразу с обеих камер. Мы при этом ни чего вообще не нажимаем, не втыкаем, и не думаем. И ни чего не раздражает. Так как все спрятано.

Крепится само зеркало на резинки которые так же в комплекте. Крепится плотно и без усилий ни куда само собой не двигается.
Вот так оно выглядит из салона. Зеркало немного синит, Изначально непривычно, но оно просто охереть какое огромное по сравнению с штатным! И в него видно все заднее стекло полностью, и даже немного в задних дверях. В общем обзорность кратно становится выше просто благодаря самому зеркалу!

После включения с дисплеем.

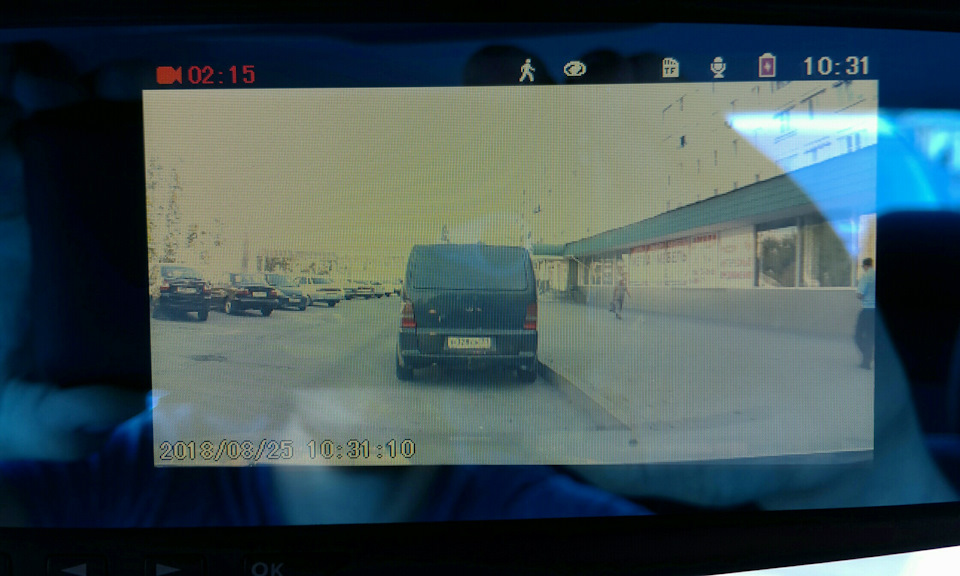

Дисплей хороший, видный, но в яркий солнечный день так как авто без тонера вообще отсвечивает немного панель, и при выезде под прямым солнцем видно плохо, не критично и все ровно видно, но яркости может хотелось побольше. Для авто с тонером неудобств думаю не возникнет.

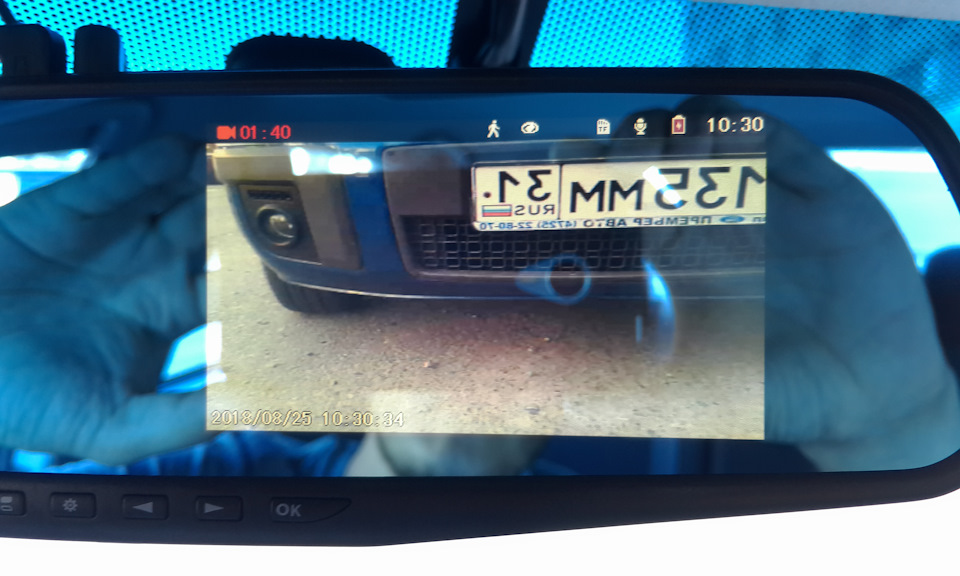

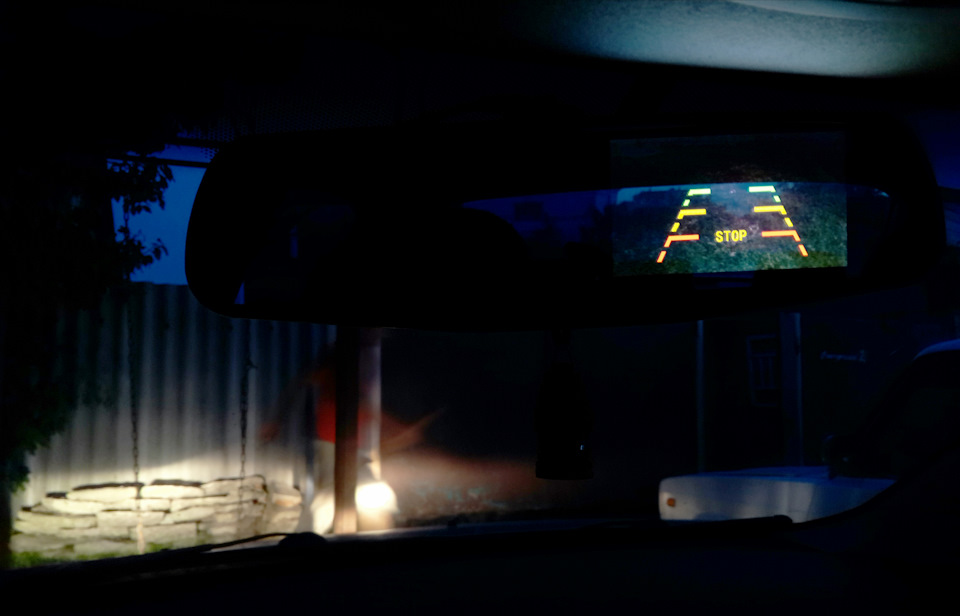

При включении задней передачи через 2 секунды мы видим картинку с камеры заднего вида. Там так же есть разметка, но к ней я еще не привык. И по тому просто картинка с задней камеры в светлое время суток.

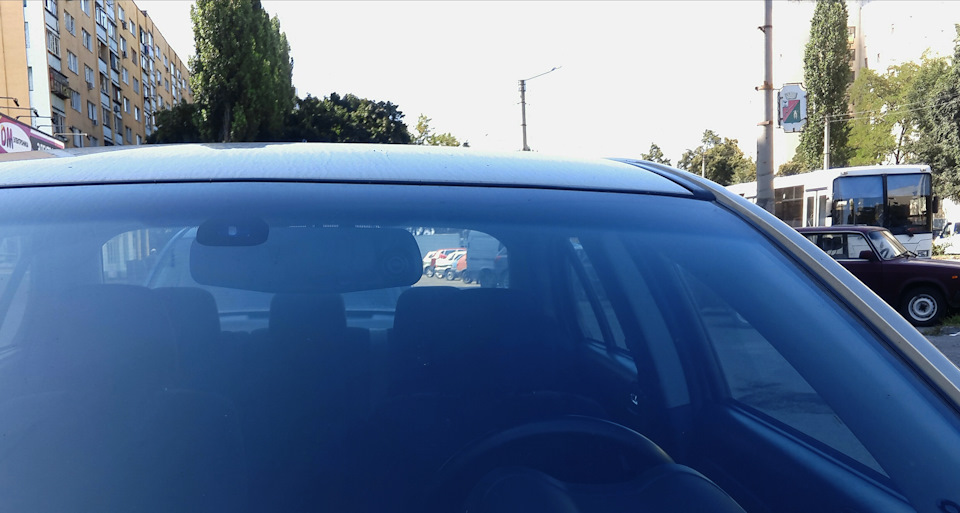

Вот так это выглядит спереди. А если точнее пока не подойдешь прямо к капоту вообще не поймешь что там есть камера. Ее не видно от слова вообще и совсем.

Сама линза камеры поворотная, и так как зеркало стоит не прямо, изображение с камеры легко регулируется. Датчик света не цепляет, видно только воздуховоды в салоне под лобовым стеклом ну и капот само собой разумеется.
Что касается самой записи она очень посредственна, в общем как и цена устройства. Но и не стоит забывать что покупал я именно камеру заднего вида! Которая справляется со своей задачей на ура! А сам регистратор просто дополнение. В нем конечно есть куча настроек, видео пишет в 720 и в 1080 но так как это все ровно интерполяция оставил в 720. Авто экспозамер работает сносно. Пишет только 30 кадров. Циклическая запись по 3 минуты. Пишет как и освещал выше сразу с обеих камер, так же есть фотосъемка. Естественно камеры можно совмещать, смотреть картинку сразу с обоих к примеру. В общем все как в стандартном регистраторе. Если Вы рассматриваете данное устройство в первую очередь именно как регистратор, думаю лучше купить именно регистратор, с камерой как у товарища. А если Вы любите минимализм и в заднице есть зуд чего нить попаять да покрутить, милости просим!
+ Самое пожалуй главное!
Что конкретно меня в данный момент вообще ни чего не раздражает.
Нет висяшек в салоне, ни чего не нужно нажимать, все само собой работает, включается и выключается.
Всем спасибо кто осилил! Всех благ!
ппс эта статья содержит 10531 символов после написания последней точки.

Источник

Устанавливаем видеорегистратор на автомобиль

Установка видеорегистратора у многих счастливых его обладателей в большинстве случаев не вызывает трудностей. Но все же бывают ситуации, когда понравившаяся модель не стандартна, или, как для первого раза, трудности все равно возникли.

Покупка видеорегистратора в автомобиль – это не то, на чем не стоит экономить. Здесь дело уже не в моде или следовании традициям. Такое устройство – это ваша безопасность и уверенность в пути.

Чтобы убедиться в важности и пользе данного устройства, далеко ходить не надо – в сети выложены тысячи роликов, когда регистратор спасал своего владельца от тюрьмы, крупного штрафа или потери прав.

Да и какой смысл экономить, ведь стоимость нормального регистратора не больше, чем один штраф за нарушение ПДД. Уже в первой же спорной ситуации устройство полностью окупит затраты.

Но купить понравившуюся модель – это только начало. Главное – правильно установить видеорегистратор.

Эффективность его работы во многом зависит от целого ряда факторов – правильности монтажа, размещения и подключения. Все эти аспекты мы обязательно рассмотрим в статье.

Способы монтажа

Еще до покупки видеорегистратора вы должны представлять, какие виды монтажа существуют и в чем их особенности.

Тонкости монтажа (преимущества и недостатки)

Что может входить в комплектацию видеорегистратора.

Давайте рассмотрим каждый из вышеприведенных способов монтажа более подробно.

Крепление на обычной присоске

Крепление на обычной присоске – это обычный вариант для большинства современных регистраторов. К примеру, с популярной моделью CVR-A7710 присоска идет уже в комплекте.

Все, что необходимо – закрепить устройство в удобном месте (дабы не препятствовать обзору) и обеспечить наилучшую обзорность.

Само последовательность действий очень проста:

Преимущество такого метода крепления – простота, высокая скорость работы, отсутствие помех для водителя, доступность (все необходимое идет уже в комплекте, как в случае с CVR-A7710).

Из недостатков стоит отметить низкое качество крепления (на скачках или при резкой смене температуры устройство может слететь), невозможность выполнения скрытых монтажных работ.

Если вы выбрали именно такой способ монтажа, то качество монтажа необходимо время от времени проверять.

Полезно знать — критерии выбора видеорегистратора зеркало: рейтинг моделей 2020/2021 года с одной и двумя камерами заднего вид, отзывы.

Специальная присоска

Большинство регистраторов, к примеру, как Neoline Cubex V31 выпускаются со специальной присоской, которая гарантирует лучшую фиксацию устройства (можно купить отдельно). Крепление регистратора в этом случае производится прямо за зеркалом заднего вида.

Преимущество такой присоски – возможность удобного размещения (регистратор не мешает обзору), легкость в самостоятельной установке, устройство незаметно для работников ДПС и воров, отличается надежностью, присоска проста в снятии и фиксации, имеет доступную цену.

Минусы – если специальная присоска не идет в комплекте, то, отдельно приобретенная, может не подойти к видеорегистратору.

Несмотря на надежность крепления, контролировать его качество все-таки необходимо.

Наклейка

Это обычный двусторонний скотч. Такое крепление имеет популярная сегодня модель Cansonic CDV-800.

Преимущества крепежа – компактность, минимальные затраты средств, долговечность, хорошая фиксация и возможность закрепить устройство в любом удобном месте.

Хотя для некоторых моделей видеорегистраторов первый пункт уже не актуален, так как в комплекте с ними уже идут специальные кронштейны для быстрого снятия устройства.

Крепление на торпедо

Крепление на торпедо производится с помощью наклейки (к примеру, Cansonic CDV-800 крепится именно таким способом).

Преимущества – удобство для водителя, наличие крепления в комплекте, возможность самостоятельного монтажа, долговечность, надежность, возможность снимать регистратор.

Следовательно, данный вариант крепежа больше подойдет для тех людей, которые ценят простоту и удобство.

В зеркало заднего вида

Часто регистраторы встраиваются в зеркало заднего вида (к примеру, G-tech X13).

Преимущество – скрытость от человеческих глаз, надежность и безопасность крепления, хороший обзор.

Минусы – не всегда можно произвести монтаж самостоятельно, повышенные затраты (такие аппараты обычно обходятся дороже), невозможность перемещения регистратора.

Как разместить?

Для того чтобы от «глаза» регистратора не ускользнул ни один важный факт, необходимо придерживаться трех основных правил:

Как подключить?

Допустим, видеорегистратор вы уже закрепили и настроили его положение. Остается подать на него бортовое напряжение 12 вольт.

Здесь есть два вариант – простой и сложный. Рассмотрим кратко каждый из них.

Подключение к прикуривателю. Все, что необходимо – вставить заводской разъем видеорегистратора в гнездо прикуривателя своего авто.

Далее нужно решить, что делать с проводом – его можно прикрепить к лобовому стеклу, просто натянуть и оставить в таком положении или спрятать под обшивку автомобиля.

Последний вариант – самый оптимальный, провод в этом случае будет спрятан от глаз. Если есть навыки и желание, то можно попробовать.

Подключение к освещению на потолке. С позиции эстетики данный способ – идеальный. Но для его реализации необходимо обладать хотя бы минимальным объемом знаний в области электротехники и суметь разобрать осветительный плафон.

Если же есть неуверенность в своих силах, то данную работу лучше поручить профессионалам.

Как решить вопрос с нехваткой гнезд?

Многие автолюбители сталкиваются с дефицитом гнезд в автомобиле. К примеру, в машине может быть установлен навигатор, видеорегистратор, переносной телевизор и прочее оборудование. Куда же все подключать, если гнездо только одно?

В этом случае может пригодиться так называемый разветвитель для прикуривателя.

Второй вариант — подключить все оборудование непосредственно к бортовой сети автомобиля. При подключении регистратора возможна запитки не только от плафона освещения, но и от любого источника в 12 V.

К примеру, на фото ниже показано подключение видеорегистратора к прикуривателю с обратной стороны панели приборов.

Это позволит не занимать регистратором данный разъем.

Полезные советы

Итак, напоследок приведем ряд полезных советов, которые обязательно пригодятся при выборе и эксплуатации устройства:

Выводы

Если соблюдать все рекомендации, приведенные в статье, и с умом подойти к установке видеорегистратора, то он прослужит вам долгие годы и на 100% выполнит свои задачи.

Источник

Как установить видеорегистратор самостоятельно

Содержание

Содержание

Польза видеорегистратора не подлежит сомнениям — в неоднозначной ситуации запись с него поможет вам сохранить время, нервы, деньги, а иногда и свободу. Но бывает и так, что регистратор есть, а толку от него нет: в нужный момент он не работал, или же инцидент не попал в поле зрения. Чтобы этого не случилось, важно правильно установить прибор.

Место установки видеорегистратора

Куда попало ставить регистратор нельзя. Точнее, согласно букве закона, его вообще никуда нельзя ставить. Приложение №8 технического регламента Таможенного союза «О безопасности колесных транспортных средств» (в ред. 16.02.2018) гласит:

«4.2. Не допускается наличие дополнительных предметов или покрытий, ограничивающих обзорность с места водителя (за исключением зеркал заднего вида, деталей стеклоочистителей, наружных и нанесенных или встроенных в стекла радиоантенн, нагревательных элементов устройств размораживания и осушения ветрового стекла)»

Факт ограничения обзорности определяет сотрудник ДПС, руководствуясь собственными соображениями, потому что больше ему руководствоваться нечем. Никакими нормативными документами порядок и способ определения обзорности с места водителя не установлены. Вряд ли кому из водителей следует объяснять, что это значит в наших реалиях. Да, пока за наличие «региков» на лобовом стекле не штрафуют, но исключительно из-за отсутствия подобной практики. Все предпосылки для штрафов есть.

Так куда же ставить регистратор?

Во-первых, его точно не стоит ставить в зону работы стеклоочистителя с водительской стороны — ДПС-ники знают, что там даже трещин на стекле быть не должно.

Во-вторых, техническим регламентом допускается наличие тонированной полосы шириной до 14 см сверху лобового стекла. При этом светопропускание этой полосы не регламентируется (она может быть вообще непрозрачной); логично предположить, что 14 см сверху стекла в зону обзорности не попадают и туда можно ставить что угодно. Увы, логика, не подтвержденная буквой закона, в споре с ДПС-ником помогает не всегда, а закон говорит только о тонированной полосе и ни о чем другом.

В-третьих, есть одно место, к которому вопросов быть не должно — зеркало заднего вида. Оно имеет право находиться в зоне обзорности, при этом нет запретов на совмещение с зеркалом регистратора или чего угодно другого. Немаловажный довод в пользу видеорегистраторов с креплением на зеркале.

Способ крепления

Установка видеорегистратора зависит от способа его крепления.

После установки регистратора нужно только подстроить положение камеры (как правило, закрепленной в шаровом шарнире) для лучшего охвата той самой зоны обзорности.

Для лучшей герметичности и прочности крепления можно смазать присоску каплей силиконовой смазки. На некоторых лобовых стеклах полоса в верхней части наносится точками краски с внутренней стороны. В этом случае присоска будет плохо держаться в зоне полосы, и ее придется крепить на чистое стекло ниже или в стороне.

Хороший скотч держит намертво, но в этом есть и свои минусы: регистратор нельзя просто переставить на другое место, а если крепление неразъемное, то и снять быстро не получится. Место установки на скотч следует выбрать сразу — примерьте включенный регистратор к запланированной точке, не снимая защитную пленку со скотча, и убедитесь, что камера захватывает нужную зону. И не забудьте почистить и обезжирить стекло перед окончательной установкой.

Куда подключить

Самый простой способ подключения регистратора — просто воткнуть штатный разъем в прикуриватель. Но свисающий провод от регистратора к прикуривателю выглядит неряшливо, да и зону обзора пересекает.

Намного аккуратнее все смотрится, когда провод спрятан за элементами обшивки салона.

Кроме того, штатное подключение регистратора к прикуривателю — не самый удачный вариант. Во-первых, подключение к прикуривателю не гарантирует надежного питания: разъем может вылететь из-за тряски или удара. Во-вторых, прикуриватель может понадобиться во время движения — телефон подзарядить или кружку подогреть — и в это время регистратор работать не будет. Можно, конечно, воспользоваться разветвителем прикуривателя, но не всегда это удобно.

А еще можно подключить регистратор к бортовой сети автомобиля напрямую — и прикуриватель освобождается, и о включении регистратора можно не беспокоиться. Основные места подключения — плафон освещения передних сидений и салонный блок предохранителей.

Преимущества подключения к плафону освещения — небольшое расстояние до самого регистратора (меньше провод прокладывать) плюс относительная простота установки (не всегда возможно, могут возникнуть проблемы с сигнализацией). До блока предохранителей тянуть дальше — обычно он расположен под левой передней стойкой. Но такое подключение может оказаться более надежным, так как позволяет использовать заводские разъемы при минимуме скруток, спаек и прочего «колхоза», порой неизбежного при подключении к плафону.

Многие видеорегистраторы имеют либо камеру заднего вида в комплекте, либо возможность ее подключения. Если у вас есть камера заднего вида, самое время установить и ее.

Имейте в виду, что самостоятельное подключение регистратора к плафону или блоку требует определенных умений и навыков. Не пытайтесь это сделать, если не уверены в своих силах или в схеме подключения, лучше обратитесь к специалистам. Особенно, если автомобиль новый — установка дополнительного оборудования вне авторизованных сервисных центров часто приводит к потере гарантии.

Подключение к плафону

В первую очередь надо убедиться, возможно ли такое подключение в принципе. Если плафон управляется с бортового компьютера, что не редкость в современных автомобилях, без подробной электросхемы лучше к нему не подключаться — не факт, что при закрытых дверях к нему вообще подходит питание. Если же освещение салона работает независимо от зажигания, а переключатель режимов освещения (вкл/двери/выкл) смонтирован в одном блоке с плафоном, попробуйте его снять. Обычно он закреплен несколькими саморезами и снимается довольно просто — ничего, кроме крестовой отвертки вам не понадобится.

Красный и черный провода, подходящие к блоку — плюс и минус 12 В соответственно. К ним и следует подключать питание регистратора. Здесь кроется один из минусов способа — разъемы на плафон у всех свои, собрать нормальный разветвитель будет непросто, так что провода регистратора обычно просто подпаиваются к клеммам разъема параллельно питанию плафона. Зато прокладка провода сложностей не вызывает — обычно его можно просто просунуть между обшивкой и металлом крыши к лобовому стеклу. Возможно, потребуется открутить ближние к зеркалу крепления козырьков. Перед подключением обязательно скиньте клеммы с аккумулятора.

Подключение к блоку предохранителей

От места установки до боковой стойки провод можно проложить между обшивкой потолка и лобовым стеклом. Практически у всех автомобилей там есть выемка, непроглядываемая с водительского места — даже свободно оставленный в ней провод в глаза бросаться не будет. На некоторых автомобилях можно, приложив некоторое усилие, просто вдавить провод под обшивку. Возможно, потребуется вывинтить саморезы крепления водительского козырька.

Вдоль передней стойки провод можно опустить под уплотнителем двери, либо — если хочется все «сделать красиво» — под обшивкой стойки. Обычно она закреплена парой-тройкой пистонов, снимается и ставится обратно без особого труда.

Поищите в интернете, как снимается обшивка стойки на вашей модели и какие нужны для нее пистоны. При неаккуратном снятии пистоны могут повредиться, поэтому лучше их заранее купить на всякий случай.

К блоку предохранителей подключиться лучше всего с помощью разветвителя предохранителя — они продаются в специализированных магазинах автоэлектрики, нужно только подобрать подходящий под ваши предохранители.

Перед подключением разветвителя скиньте клеммы с аккумулятора. В разветвитель подключается плюсовой провод питания регистратора, а сам разветвитель обычно ставят в клемму ACC блока предохранителей — питание на него подается при повороте ключа зажигания в положение I (ACC). При отсутствии предохранителя ACC можно подключиться к предохранителю прикуривателя (P/OUTLET или C/LIGHT) или любому другому, на котором появляется питание при повороте ключа зажигания.

Возможно, вы захотите подключить регистратор на постоянное питание — у большинства «региков» есть функция записи по движению в кадре и из него можно сделать сторожевую камеру при постоянном питании. Здесь универсального рецепта нет, так как у многих автомобилей большинство цепей обесточивается через некоторое время после постановку на охрану. Могут оставаться под напряжением предохранители салонного света, освещения багажника и фотодатчики салона (ROOM1, ROOM2), аварийная сигнализация (T/SIG) и некоторые другие.

В основное гнездо разветвителя установите предохранитель, снятый с выбранного гнезда салонного блока, а во второе гнездо разветвителя — новый предохранитель на 2-5 А.

Минусовой провод питания регистратора следует подключить к массе в любом удобном месте — обычно поблизости есть подходящая клемма или гайка.

Проверка подключения

После подключения не спешите ставить на место плафон или закрывать крышку блока предохранителей. Убедитесь, что оголенные провода отсутствуют, все подключения сделаны правильно и надежно. Выключите зажигание, установите на место клеммы аккумулятора. Поверните ключ, проверьте, что все системы работают штатно, регистратор включается. Выключите зажигание и установите на место все снятые элементы. Следите, чтобы провод регистратора не попал под саморез. Регистратор подключен.
