Часы+термометр+вольтметр с 24-часовым форматом (обновлено)

собрал на atmega8 и ds18b20 часики вместо штатных 12-часовых.

собрал… давно уже, в июле 12 года))) некогда было заняться и отписать сюда…
сразу же прошу прощения за качество фото — снимал телефоном. так сложилось…
в итоге собрал на atmega8 и ds18b20

В общем часы работают стабильно, не бегут, не отстают. Использован часовой кварц на 32.768Mhz.
Индицируют три режима работы + режим установки времени.
Переключение режимов отображения осуществляется перевернутой кнопкой «D».
Кнопка «S» — вход и выход из режима настройки часов, переключение настраиваемого параметра (Вход в режим настройки часов/Часы/Минуты/Выход из режима настройки)
Кнопка «M» — уменьшение значения в режиме настройки часов
Кнопка «Н» — увеличение значения в режиме настройки часов

Датчик температуры вынес в передний бампер трехжильным экранированным проводом.
Резервное питание обеспечивает батарейка CR2032, для удобства замены вынесена на проводе в область центральных дефлекторов. Снял блок дефлекторов — заменил батарейку. Все проще чем разбирать всю консоль.

Из минусов:
*Нужно подбирать более яркий индикатор — тот что сейчас под ярким солнцем не видно практически. Нужно видимо тонировочной пленкой еще заклеить.
*Датчик температуры зимой привирает при простое на светофорах и в пробках. Видимо где-то проникает тепло от двигателя. Хотя ставил максимально удаленно и в более изолированной части бампера… в общем нужно переносить датчик, возможно под левый передний порог.
*В морозы видимо батарея умирает… иногда часы сбрасываются

Источник

Вольтметр, термометр и часы на ATMega8

Устройство (назову его «VTC»), представленное в этом проекте, содержит в себе функции 3-х устройств: вольтметр, термометр и часы. Выполнено оно на микроконтроллере семейства AVR ATMega8.
Фунционально VTC работает в одном из режимов, который выбирается нажатием кнопки:

Цифровой вольтметр позволяет измерять постоянное напряжение от 0 до 25 вольт. В качестве контроллера используется ATMEGA8, которая тактуется внутренним RC-генератором 8мГц. Измерения постоянного напряжения производятся при помощи встроенного в контроллер 10-и разрядного АЦП. Измеряемое напряжение, через делитель R9, R10 поступает на вход ADC0 (PortC.0 выв.23). После соответствующих преобразований, результат измерения отображается на 4-х разрядном индикаторе с общим анодом (в моём случае RL-C5620). Обращайте внимание что они есть разного размера, могут отличаться цоколевкой, ну и включением (ОА и ОК).

Наблюдательный радиолюбитель может заметить несоответствие подключения разрядов индикатора. Дело в том что 3-й разряд индикатора это две точки, которые нужны для часов и они здесь исспользуются только в режиме часов. Поэтому я в программе сделал вывод информации сначала на первый разряд, потом на 2-й, 4-й, 5-й и только потом 3-й (только если это режим часов).
Кнопки управления подключены к казалось бы у же занятым индикатором порту, но так и есть, ошибки нет. Поясню: после того как произойдет последовательный выход информации на всех разрядах, порт переключает направление, т.е. становится входом и сканирует наличие нажатых кнопок, а потом опять меняет направление порта и становится выходом. Этот процесс повторяется снова и снова.

Я это устройство поставил в блок питания. Очень удобно. Вот видео:

Уважаемые посетители собравшие этот проект с МК в DIP корпусе, если Вы желаете поделиться своим вариантом печатной платы, выкладывайте в комментариях ссылки, файлы или фото.

Все вопросы задаем на форуме

Источник

Часы вольтметр и термометр для автомобиля на atmega8 и lcd nokia 1202 1208

Электрическая схема цифрового ампервольтметра для БП

Рисунок платы цифрового ампервольтметра

В первой и второй строчке отображается усредненное значение напряжения и тока из 300 замеров АЦП. Это сделано для большей точности измерения. В третьей строчке выводится сопротивление нагрузки, рассчитанное по закону Ома. Хотел сперва сделать, чтоб выводилась потребляемая мощность, но сделал сопротивление. Может позже переделаю на мощность. В четвертой строчке выводится температура измеряемая датчиком DS18B20. Он запрограммирован измерять температуру от 0 до 99 градусов Цельсия. Его надо установить на радиатор выходного транзистора, или на какой нибудь другой элемент схемы, где есть сильный нагрев.

К микроконтроллеру можно так же подключить кулер для охлаждения радиатора транзистора. Он будет изменять свои обороты при изменении температуры измеряемой датчиком DS18B20. На ножке PB3 присутствует ШИМ сигнал. Кулер подключается к этому выводу через силовой ключ. В качестве силового ключа лучше всего использовать MOSFET транзистор. При температуре в 90 градусов у вентилятора будут максимальные обороты. Датчик температуры можно и не устанавливать. В этом случае в четвертой строчке просто высветится надпись OFF. Кулер подключаем на прямую. На выходе PB3 будет 0.

В архиве есть два варианта прошивки. Одна на максимально измеряемый ток в 5 ампер, а вторая до 10 ампер. Максимально измеряемое напряжение – 30 вольт. Коэффициент усиления ОУ LM358 по расчетам выбран 10. Для разных прошивок нужно подобрать шунт. Не у всех есть возможность измерять сотые доли ома и прецизионные резисторы. Поэтому в схеме есть два подстроечных резистора. Ними можно подкорректировать показания измерений.

Всем спасибо за внимание.

Вот переделал для измерения до 50А. Шунт 0,01 ом. Коэффициент усиления ОУ примерно от 6 до 7. Нужно будет пересчитать резисторы. Фьюзы те же, что и раньше.

Хочу представить вашему вниманию модернизированную версию показометра для лабораторного блока питания. Добавилась возможность отключать нагрузку при превышении определенного установленного заранее тока. Прошивку улучшенного вольтамперметра можно скачать ниже. Схема цифрового измерителя тока и напряжения.

В схему так же добавилось несколько деталей. С органов управления – одна кнопка и переменный резистор номиналом от 10 килоом до 47 килоом. Его сопротивление не критично для схемы, и как видно может варьироваться в довольно широких пределах. Немножко изменился и внешний вид на экране. Добавил отображение мощности и ампер*часов.

Переменная тока отключения сохраняется в EEPROM. По этому после выключения не нужно будет все настраивать заново. Для того, чтоб зайти в меню установки тока нужно нажать на кнопку. Поворачивая ручкой переменного резистора надо установить ток, при котором произойдет отключение реле. Оно подключено через ключ на транзисторе к выводу PB5 микроконтроллера Atmega8.

В момент отключения на дисплее высветиться надпись о том, что максимальный установленный ток был превышен. После нажатия на кнопку мы перейдем снова в меню установки максимального тока. Нужно еще раз нажать на кнопку, чтоб перейти в режим измерения. На выход PB5 микроконтроллера подастся лог 1 и при этом включится реле. Такое слежение за током имеет и свои минусы. Защита не сможет сработать мгновенно. Срабатывание может занять несколько десятков миллисекунд. Для большинства подопытных устройств данный недостаток не критичен. Для человека эта задержка не видна. Все происходит сразу. Новая печатная плата не разрабатывалась. Кто захочет повторить устройство может немного подредактировать печатную плату от предыдущего варианта. Изменения будут не значительны.

По всем возникшим вопросам обращаемся на форум. Спасибо за внимание. Ампервольтметр допилил Бухарь.

Источник

Автомобильный термометр-вольтметр

Хочу представить вашему вниманию автомобильный термометр-вольтметр на ATMega8 и дисплее от nokia 5110.
Источник сайт РадиоКот статья Автомобильный термометр, вольтметр.
Схема довольно простая и новичку повторить её большого труда не составить.
Вот моя схема выполненная в Diptrace с некоторыми исправлениями.

1. Применил МК в корпусе MLF 32 контакта
2. Применил стабилизатор на 78L33
3. Заменён резистор R1 на номинал 51К
4. Добавил кнопки SA1 SA2
5. Переключил подсветку дисплея через резистор R7 на землю.

А в остальном схема такая же.

Изготовил плату с помощью плёночного фоторезиста, кстати я только им сейчас и пользуюсь. Технология ЛУТ давно перестала устраивать, так как после неё всегда приходится ретушировать.
Программировал МК уже припаянном к плате подпаяв проводки к соответствующим дорожкам на плате с помощью программатора USBASP.

Программировал всем известной программой Sinaprog. Фюзы уже вычислил Калькулятором фьюзов AVR они будут иметь значения
для LOW F4
для HIGH DD
И уже готовое устройство. Плату я подгонял под размеры самого дисплея.

Устройство у меня заработало не сразу, стал греться стабилизатор, перепутал некоторые резисторы местами. Как только всё поставил на место устройство заработало. Резистором R2 подкручиваем под значение реального входного напряжения.

Вид дисплея с обратной стороны.

Перемычка JP тут нужна для включение подсветки, если мы её замкнём то подсветка будет загораться сразу после подачи питания на дисплей.

Кнопками SA1 SA2 добиваемся нужной контрастности, но они у меня чтото не работают. И на дисплее видно излишняя контрастность. Дело в том что у автора имеется две версии прошивки. Вторая как раз и подразумевает регулировку контрастности. На снимках ниже в устройство я уже вгрузил вторую прошивку.

Устройство полностью рабочее.
Кстати вторая прошивка подразумевает применение приборчика ля измерения температуры двигателя, и на дисплее появляется соответствующий значок. В схему добавляется реле переключения датчиков и контакт для смены индикации на дисплее. Позже думаю переделать полностью плату под вторую прошивку. А эта уже будет другая тема.

Этот термометр у меня мерит просто температуру возле компьютера.
Выкладываю все свои материалы
Скачать: схему, прошивки, протеус и фото
Вот вроде бы и всё. Всем удачи на дорогах.

С ПРАЗДНИКОМ ПОБЕДЫ 9 МАЯ У-у-у-р-р-а-а-а-а-а

Источник

Вольтметр, Термометр, Часы на 7сегментниках (7SEG-VTC)

Копаясь по просторам интернета нашел гдето применение пустого окошка в штатном БК BMW E30 для отображения температуры, времени и напряжения. Но там все сводилось к тому чтобы вставить отдельные уже готовые блоки в окошки.
К сожалению такиеже готовые блоки не нашел, а решил сваять сам. Благо руки растут из правильного места да и в программировании немного разбираюсь.

Схемку набросал за пару часов, собсно вот она:

Вся схема держится на Atmega16, который работает от встроенного генератора 8MHz.

В качестве часов решил не изобретать велосипед и использовал DS1307.
Кнопка SB1 используется для настройки часов. В зажатом положении часы тикают с частотой 2 минуты в секунду. Резервное же питание часов идет от CR2032.

Для замера температуры используется DS18B20, как показала практика с экранированным проводом на расстоянии 5м работает нормально.

Подстроечник RV1 используется для подстройки вольтметра, а резистор R2 для ограничения регулировке. Первый вариант платы был без него, и не острожным поворотом подстроечника я тут же сжег мегу.

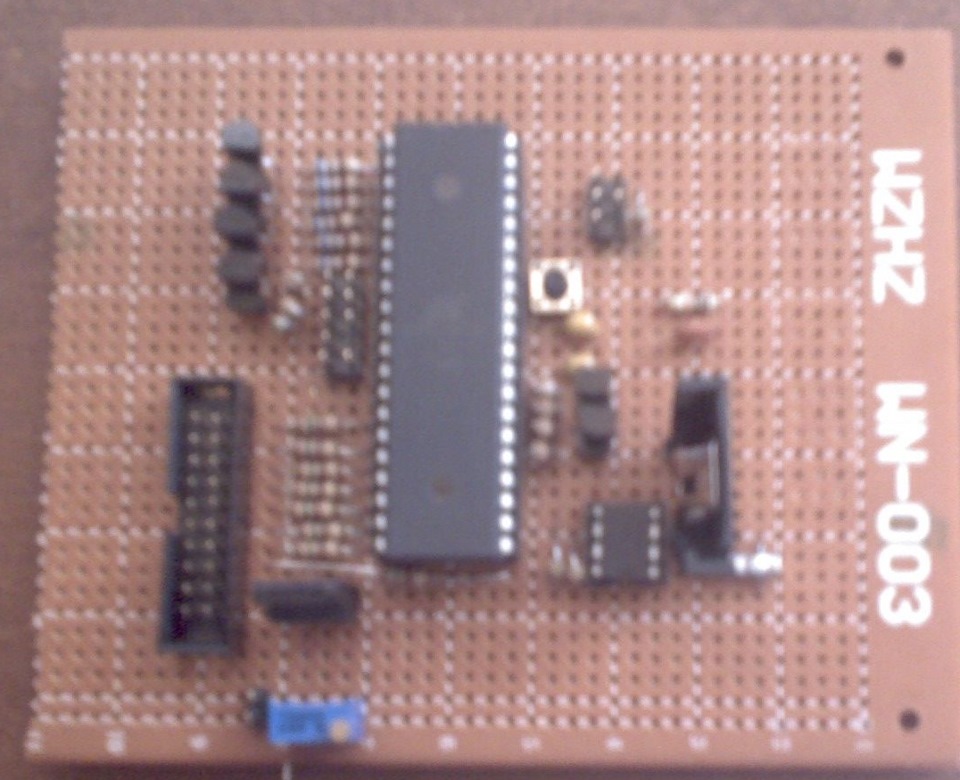

Плату пока делать не стал, а разводил все на макетке

Для индикаторов использовал часовые блоки 4401BS с общим анодом.
Из всех доступных только они подошли по размерам.

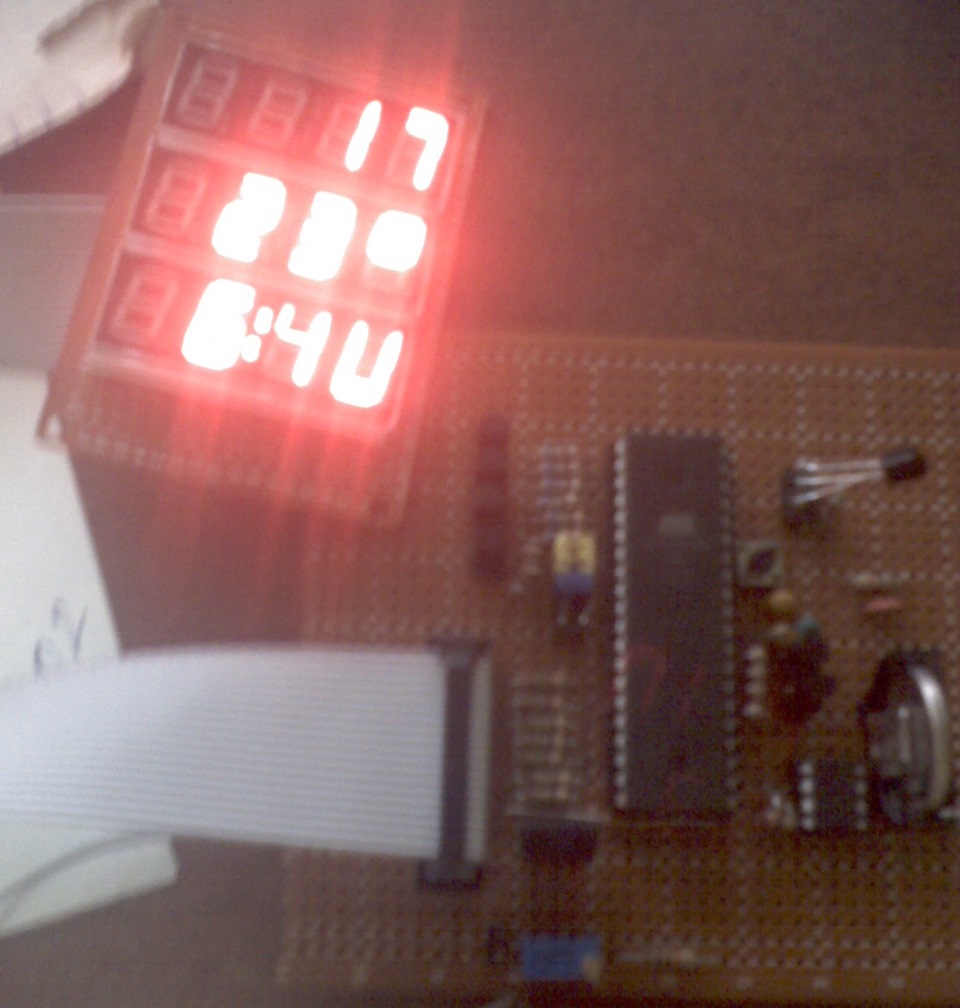

После долгих упорных трудов получилось нечто рабочее.

Архивчик с проектом лежит тут
В архиве проект Avr Studio, схема, прошивка, и проект Proteus, который немного отличается от самой схемы, потому что Proteus никак не хотел эмулить транзисторы.

Теперь в планах сделать готовую плату и засунуть всю эту конструкцию в БК.

ЗЫ сильно не ругайте, я пока еще только начинаю осваивать AVR.
