Ребята всем привет! Эта статья является прямым продолжение статьи Зачем нужен Лазерный Гравер дома?!
Мое знакомство с лазерными технологиями продолжается и в этой статье я расскажу вам где еще мне удалось применить Лазерный гравер и какие материалы поддаются обработке.
Перед началом хочу сказать, что мне очень понравилось насколько легко и просто лазером можно делать те или иные задачи. И поверьте это как минимум сотни кейсов использования. Конечно все не рассказать в двух статьях, но давайте пройдемся по самому интересному.
Кстати было очень много вопросов о том, велика ли разница между лазером 7вт и 20вт. Что и с подвигло меня заказать лазер по мощнее. Многие из вас уже знают что характеристики лазера имеют два основных параметра мощность потребления и оптическая мощность. Так вот, китайци зачастую пишут мощность потребления, так как она всегда больше. И китайци пользуются этим в маркетинговых целях. Например в моем лазере это 7вт, а оптическая мощность всего 2.5вт. У его собрата на 20вт потребления, 5вт оптической мощности. Поэтому при выборе лазера всегда нужно смотреть на оптическую мощность.
Поигравшись два месяца с этим малышом я воодушевился и захотел попробовать лазер мощнее.
Немного длинное получилось вступление, но поверьте я старался излагать только самое важное. Ну и давайте начнем наши эксперименты.
Делая уборку в мастерской ко мне пришла идея подписать все ящики из фанеры. Предварительно прошелся ленточной шлифовкой, чтобы снят старые этикетки и грязь с лицевой стороны. Ну и на выходе получил вот такую картину.
Но это было очевидно все таки дерево и лазер никакой интриги не несут. А вот в чем была интрига, так это в гравировке покрашенного стекла оранжевой краской.
Я заканчиваю сборку принтера ULTI STEEL, а у него фирменная расцветка черный с оранжевым. Поэтому пришла идея сделать стекло в цвет принтера. Купил в ЛеруаМерлен баллончик краски на водной основе, чтобы потом при нагреве не воняла. Вырезал стекло из большой рамки для фотографии.
И начал красить из баллончика. Это была весьма не обычная краска. Но на стекло она ложилась хорошо.
После чего настал черёд Лазерной гравировки. Честно говоря у меня были сомнения что все получится, так как краска светлая, а лазер не любит светлые предметы. Но уже после нескольких сантиметров гравировки я понял что все отлично!
Установил не сплошную гравировку, а как бы заштриховку под 45 градусов. В жизни смотрится очень прикольно. И вот такое супер дизайнерское стекло для принтера у меня получилось.
Согласитесь намного симпатичнее смотрится, чем просто алюминиевый стол с прозрачным стеклом!
Прошло несколько недель, я уже отпечатал пару деталей и после одной большой детали из ABS при остывании тонкое стекло лопнуло. Мне стало интересно прожигает лазер только краску или стекло тоже. Я вооружился ацетоном и салфетками сняв краску понял, что на стекле остаются достаточно глубокие следы, пальцем они очень хорошо ощущаются. И это всего лишь светлая краска. Думаю от черной будет еще глубже. В целом получился достаточно интересный опыт.
Ну и раз мы уже начали гравировать стекло заодно давайте попробуем, что будет с зеркалом если его гравировать с обратной стороны.
Получилось идеально снять амальгаму зеркала и результат идентичный обработке пескоструем, только меньше возни и песка в труднодоступных местах 🙂 (кто знает тот поймет). Зеркало без проблем просвечивается, так что таким образом можно делать сенсорные кнопки, подсветку и прочее.
Я не знаю, может есть зеркала другого типа, которые не получится от гравировать. Я пробовал у себя советское и обычное зеркало все получилось без проблем.
Следующим стал ABS пластик толщиной 2мм, который я напечатал на 3D принтере. И за счет своего темного цвета он без проблем отрезался. А вот светлый цвет пластика уже не хочет. На нем остаётся только следы от лазера.
Нужна была накладка для самодельной вытяжки на кухню. И я сделал ее из МДФ толщиной 1.5мм
Потом появилась идея сделать магнит на холодильник с QR-кодом который содержит пароль WI-FI, а то у меня жена забывает его, а гости иногда не могут подключится. Поэтому я взял ту же МДФ + гибкий магнит который мне бросили в почтовый ящик в качестве рекламы. Гравировку и вырезку МДФ получилось сделать без проблем, а вот гибкий магнит отрезать не вышло, но канавка получилась достаточно глубоко чтобы остальное просто оторвать руками. Сняв бумажную основу с магнита, там даже остался клей на который я и приклеил МДФ с кодом.
И на этом лазерная тема совсем не заканчивается. В пути еще два лазера, так что ждите новых материалов.
Так же смотрите видео. Там больше информации. Все таки я больше ютубер, чем писальщик статей)
Как решилили подзаработать на лазерном гравере. Часть 1 : Подготовка
Здравствуйте. Я прошу всех у кого аллергия на плохую орфографию не читать этот пост, у вас может начаться кровоизлияния из глаз, выпадения глазных яблок, неконтролируемый нагрев заднего сопла! Я вас предупредил!
В начале будет немного воды.
Несколько недель назад сидя на карантине и проводя дни играя за компом с безработным другом он решил поведать о его идее попробовать подзаработать на домашнем лазерном гравере с АлиЭкспресс, вот так он выглядит:
Но просто купить гравер это было мало, есть факторы которые требует дополнительные вложения для качественной работы гравера и в целом вся его затея обошлась бы в около 30к, но так как я знаю друга и такие деньги у него могут не появится и я стал задуматься о помощи ему финансово. В целом идею посчитал нормальной по причине что друг собирается этим заняться не в Москве, а за МКАДом что конкуренции будет минимум. Пропустим момент убийства внутреннего еврея, деньги есть погнали!
Почитав форумы и обсудив некоторые тонкости мы поняли что кроме лазерного гравера нам понадобиться: компрессор, вытяжка, короб, доп. освящение. А теперь поподробней зачем и почему по каждому пункту :
1) Компрессор- посмотрев цены на них мы поняли что в наш бюджет это ни как не входит и стали искать альтернативу и мы в целом нашли, барабанная дробь

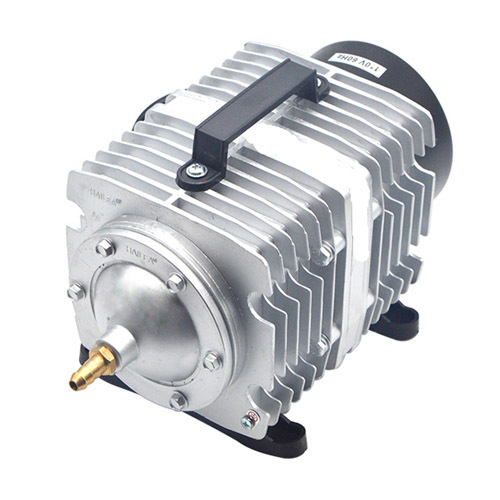

Поршневой компрессор 25w для аквариумов, этот малыш выдает 45 литров в минуту и мы посчитали что это оптимальным вариантом, а для чего он нужен? Он выполняет роль сдувания копоти с места работы лазера, что предотвращает выхода из строя линзы гравера, а так же охлаждения места гравировки или резки что делает одинаковый оттенок. Так же было куплена силиконовая трубка и медная трубка которая в дальнейшем была превращена в сопло с диаметром в 1мм. ( Обошлось все вместе 2800р).

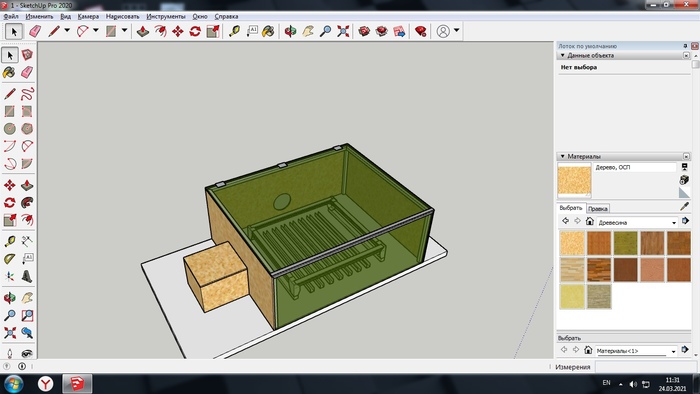

Так как немного друг умеет пользоваться программой для 3д моделирования, он решил сделать модель короба:
В центре короба вы можете увидеть Ш образный алюминивый профиль он выполняет роль подставки для материала, также под профиль надо подложить лист металла что бы не спалить стол при резке.
Слева пристройка для поршневого компрессора, но друг забыл нарисовать отверстия для подсоса воздуха.
Далее фоточки как друг собирал короб:
Рейтинг лучших лазерных граверов для использования в домашних условиях
На металлическую поверхность можно нанести любую надпись или рисунок. Раньше для этого использовался ручной труд и на изготовление вещи уходило много времени. Сегодня достаточно купить лазерный гравер — он сократит время работы и сделает процесс автоматическим.
С помощью аппарата можно нанести на металл рисунок любой сложности
Особенности
Лазерный гравер — это особое устройство, которое выполняет несколько функций. С его помощью можно раскраивать материал и наносить маркировку. Лазерный гравер универсален и может работать с металлом, деревом, акрилом, стеклом. Он полностью безопасен, к тому же отличается высокой скоростью выполнения задач.
Также лазерный гравер по металлу оснащен ЧПУ — числово-программным управлением. Иными словами, устройство работает как компьютер. Достаточно выбрать рисунок, установить его размеры и определить тип материала — все остальное будет выполнено в автоматическом режиме.
Важно! При использовании лазерного гравера нельзя забывать о технике безопасности, иначе можно получить травму.
Оборудование можно использовать в домашних условиях. Главное, правильно подобрать модель. Освоить граверное искусство может каждый.
Преимущества и недостатки
К плюсам лазерного гравера можно отнести:
Основное преимущество устройства — это автоматика. Благодаря программному управления вероятность ошибки сведена к минимуму. Однако они не исключены и нужно учиться пользоваться гравером.
При достаточном уровне мастерства можно вырезать сложные рисунки
Однако у оборудования есть и недостатки. В процессе резки и нанесения гравировки невозможно регулировать глубину рисунка. Поэтому поверхность будет неоднородной и не всегда это хорошо. К тому же не все материалы хорошо переносят обработку лазером — под воздействием высокой температуры они деформируются.
Еще один недостаток гравера — это его небольшая производительность. Даже с мощной моделью может быть сложно изготавливать большую партию изделий. Нужно будет делать перерывы.
Перед тем как выбирать лазерный гравер нужно определиться с его типом. Это поможет сэкономить деньги. К тому же при правильном выборе можно найти оборудование, которое будет идеально подходить для выполнения поставленных задач.
Важно! Необязательно рассматривать только европейские или американские бренды. Среди китайских тоже есть множество достойных марок.
По типу источника
Существует две разновидности:
Также можно выделить два типа граверов:
По площади рабочей поверхности
Для домашнего использования подойдут настольные граверы. Они не занимают много места и позволяют работать с небольшими партиями материалов. Однако они не всегда дают хороший обзор рабочей поверхности.
Настольный гравер легко поместится на обычном письменном столе
Устройства среднего размера обдают большими возможностями. Они способны справиться с хорошими объемами работы, но для них понадобится место. Например, в гараже или отдельном помещении.
Промышленные станки с площадью от 1,5 м подходят для крупных производств. Для их установки используют специальные цеха. К тому же для работы за ними потребуется особая квалификация.
По мощности
Выбрать гравер для дома не такая простая задача. Чем выше его мощность, тем лучше производительность, но вместе с этим растет энергопотребление. В тоже время есть еще один нюанс: чем толще материал, тем сильнее должно быть устройство.
Поэтому прежде чем подобрать себе лазерный гравер следует определиться с перспективами. Так, для работы с материалами толщиной до 5 мм достаточно модели 15-20 Вт. Только скорость у такой модели невысокая и площадь работы небольшая. Если увеличить мощность, то гравер справится с листом 10 мм.
Устройство 80-100 Вт хватит для работы с металлом, фанерой и другими материалами. При этом будет хорошая скорость и рабочая площадь. Есть граверы с мощностью 100-200 Вт — она характерна для промышленной работы.
Для справки! Мощным приборам иногда недостаточно обычной розетки на 220 В. При выборе обязательно нужно обращать на это внимание.
Для чего нужен лазерный гравер
Найти надежное устройство можно, но сначала необходимо определиться со сферой применения. Например, выполнение рисунков, декоративная отделка упаковки, изготовление сувенирной продукции и многое другое.
Мощные лазерные граверы незаменимы в ритуальных агентствах. С помощью программы мастер определяет текст, рисунок и оборудование выполняет задачу. Еще один вариант работы — изготовление надгробных табличек.
Важно! Чем многофунциональнее устройство, тем оно дороже. Но и перспектив с ним больше.
Выбор гравера нужно делать с учетом сложности работ. Для создания сложных рисунков, например, штрихкодов или печатей, важна тонкая настройка. В основном гравировка востребована в сфере рекламы и изготовления сувенирной продукции.
Как выбрать
Необязательно покупать максимально дорогой гравер. Есть достойные дешевые модели. При выборе учитывают несколько критериев — цель применения, материалы, ключевые характеристики и производительность. Это поможет купить действительно полезное устройство.
Цель применения
Лазерные граверы нужны в следующих случаях:
Материалы для обработки
Чем больше вариантов тем лучше. Если планируется работа с ограниченным количество материалов, то можно выбрать простую модель. Например, которая работает с акрилом, МДФ, фанерой. Для металла и кожи потребуются мощные граверы.
Ключевые характеристики
При выборе нужно обращать внимание на:
Учитывать наличие системы охлаждения. Она предупреждает перегрев оборудования и увеличивает скорость работы.
Промышленные граверы оснащены автоматическим конвейером
Производительность
Для «чайника» подойдет устройство до 60 Вт. При работе с металлами потребуется мощность до 100 Вт. Все что выше — это промышленные модели.
Особенности технического обслуживания
Для обеспечения высокого качества работ важно следить за состоянием оборудования. Нужно очищать оптику, протирать нагар, своевременно устранять неполадки.
Раз в неделю достаточно проверять электрику. Если кабель искрит или работает со сбоями, то гравер нельзя использовать.
В систему охлаждения доливают специальную жидкость. При необходимости смазывают детали маслом.
Какой фирмы лучше выбрать лазерный гравер
Нельзя однозначно сказать, какой именно бренд лучше. На «Алиэкспрессе» можно найти достойные модели по невысокой цене. Некоторые производители разрабатывают новые устройства, которые обладают расширенными возможностями. Например, 3D-принтер с возможностью нанесения гравировки.
Топ лучших граверов
Если рассматривать продукцию из Китая, Европы или США, то можно обнаружить массу моделей. Разобраться в нюансах сложно, поэтому лучше обратиться к рейтингам.
Лучшие по соотношению цена-качество
Модели бренда KKmoon отличаются небольшой стоимостью и хорошей производительностью. Например, модели К4 и К5 оснащены встроенными вентиляторами. Рабочая зона большая — можно не переживать за руки.
Можно рассмотреть покупку VG-L7 Laser Engraver. Работает с мягкими материалами, в прошивке не нуждается. Компактный.
Автономный контроллер избавит от необходимости подключать компьютер
Универсальные лазерные граверы
Здесь стоит выделить такие модели:
Мини-граверы
В топ входят устройства:
Профессиональные лазерные станки
Рейтинг лучших представлен:
Особенности и преимущества китайской продукции
Среди азиатских граверов можно найти разные по размеру модели. Они отличаются средней стоимостью, но у некоторых людей возникает недоверие к такой продукции. Современное китайское производство отличается высокими стандартами качества.
Важно! При выборе гравера важно помнить, что максимально дешевые модели не отличаются качеством и производительностью.
К преимуществам китайских устройств относят:
Особенность граверов из Китая — это многообразие форм. Можно найти настольный или ручной вариант, также полупромышленный. Некоторые модели могут в точности воспроизвести печать или штамп — эта функция нужна для изготовления корпоративных подарков.
Можно нанести на материал текст любого уровня сложности
При выборе лазерного гравера важно изучать особенности разных типов устройств. Только после этого можно приступать к поиску конкретных моделей. Это сэкономит время и деньги.
Коровин Сергей Дмитриевич
Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.
Лазерная гравировка как бизнес: возможности оборудования и перспективы развития.
Бизнес-идея по созданию лазерной гравировки – перспективное направление, имеющее большой потенциал в современном мире. В наши дни спрос на оригинальные подарки с индивидуальным дизайном крайне высок, а памятная надпись на них позволяет сделать изделия по-настоящему эксклюзивными.
Если раньше изображения наносились на поверхность предметов с помощью специальных резцов или технологии кислотного травления, то сегодня на смену им пришла лазерная гравировка, в разы увеличивающая точность и качество наносимых изображений и дающая возможность реализовать практически любую идею заказчика.
Принцип работы и назначение лазерного гравера
Лазерные станки (граверы) чаще всего относятся к оборудованию, которое используется предприятиями, относящимися к малому бизнесу. Они идеальны для начинающих предпринимателей, которые только начинают свое дело. Оборудование для лазерной гравировки и его мощность различаются в зависимости от своего предназначения и тех задач, которые предстоит реализовать: граверы с малой мощностью могут лишь наносить изображения, а более мощные станки, помимо своей основной функции – гравировки, позволяют также нарезать материал определенной толщины по заранее заданным параметрам.
Гравировка лазером – методика нанесения изображений или текста на поверхность различных предметов с помощью лазерного луча определенной мощности.
В процессе нанесения гравировки световой поток проходит по оптическому волокну и системе зеркал, настроенных определенным образом. Под действием образовавшегося луча поверхностные слои материала разрушаются. Технология позволяет нанести рисунок на практически любую поверхность с высокой четкостью, позволяющей максимально точно воспроизвести заданный рисунок на материале.
Самым популярным примером использования лазерных гравировальных станков является нанесение изображения на бутылки из стекла, часы, чашки, изделия из драгоценных металлов и др. Большинство именных кубков и медалей также создается с помощью этой методики.
Для того чтобы получить желанный результат, гравер должен правильно настроить параметры лазерного излучения и учесть характеристики материала, на который будет нанесена надпись или изображение.
Нанести лазером можно практически любой рисунок, в том числе:
Лазерная гравировка как бизнес: стоит ли начинать?
Лазерная гравировка – та бизнес-идея, которая будет актуальна практически в любом населенном пункте, независимо от его густонаселенности и уровня экономического развития. Это направление бизнеса может стать успешным за счет наличия огромного рынка сбыта, свободных ниш и перспектив для развития в будущем.
Лазерная гравировка может сделать индивидуальным любой предмет. Такой подарок, врученный друзьям, коллегам или родственникам, не забудется и не сможет затеряться в безликой массе.
Технология позволяет наносить изображения практически на любую вещь: драгоценные изделия (в том числе кольца), посуду, мебель, предметы интерьера, чехлы для смартфонов, а иногда и на сами гаджеты.
Еще одна сфера применения лазерной гравировки, крайне востребованная у потенциальных заказчиков, – нанесение надписей на боковые зеркала автомобилей Инициалы на зеркале являются оригинальным способом защиты от краж: «именные» зеркала нельзя быстро продать, что сводит к нулю их ценность для злоумышленников.
Какие услуги можно предоставлять – бизнес-идеи
Основными направлениями для студий лазерной гравировки принято считать:
Также лазерные гравировальные станки могут быть использованы:
Анализ рынка, ЦА и конкурентов
Важный этап подготовки к открытию своего бизнеса по лазерной гравировке – анализ рынка, сложившейся экономической ситуации, целевой аудитории и уровня конкуренции. Грамотный сбор и анализ данных позволят разработать собственную успешную маркетинговую стратегию.
Перед тем как начать собственное дело, предприниматель должен ответить на два основных вопроса:
Оценку потенциальной, доступной и реально достижимой целевой аудитории можно провести с помощью сегментационных моделей, таргетинга и позиционирования. После такого анализа можно будет с точностью определить, кто из существующих на рынке компаний борется за тех же клиентов.
Проведенный анализ позволит также определиться с «фишкой» бизнеса, которая сможет выделить предприятие среди прямых конкурентов и привлечь потенциальных заказчиков.
Например, если город является туристическим центром, перспективным направлением деятельности является выпуск сувенирной продукции и памятных изделий. Привлечет клиентов и дополнительная услуга по нанесению индивидуальных надписей на выбранные изделия.
Выгодным направлением для развития бизнеса может стать и изготовление рекламных вывесок, в том числе уличных. В рамках этого направления можно заключить договоры с региональными рекламными агентствами, что привлечет в дело дополнительные денежные потоки.
Свои услуги предприниматель может предложить и местным промышленным производствам – нередко продукция таких предприятий выпускается с нанесенными на упаковку знаками качества или штрихкодом.
Бизнес-план по лазерной резке и гравировке
Составление бизнес-плана – важный этап в подготовке к открытию своего дела.
В первую очередь следует оценить объем инвестиций, которые потребуются для развития. В среднем на начальном этапе инвестиции в проект составят:
Таким образом, для открытия потребуется сумма, равная 475 000 рублей.
Ежемесячные расходы мастерской составят:
Итого: 120 000 рублей.
Предполагаемые доходы в месяц при этом составят не менее 150000 рублей при условии, что в день точку будут посещать не менее 10 клиентов, а средний их чек составит 500–600 рублей.
Рентабельность предприятия при таких условиях составит 13 %, а срок, за который стартовые затраты окупятся, – 2,5 года.
Срок окупаемости можно существенно сократить, оптимизировав стартовые и ежемесячные вложения в бизнес. Сделать это можно следующим образом:
В первое время можно работать даже на дому – гравировальные станки не требуют огромных площадей и могут работать от стандартной электросети.
Как организовать бизнес на гравировке и лазерной резке?
Регистрация бизнеса
Перед тем как подать документы на регистрацию своего дела, предпринимателю стоит определиться с желаемым статусом. Открыть бизнес по гравировке можно, став индивидуальным предпринимателем, но если в планах есть дальнейшее развитие и создание сети мастерских, желательно сразу же выбрать формат ООО.
При регистрации следует указать коды ОКВЭД:
Приобретать лицензии на перечисленные виды деятельности не нужно. Исключением станут лицензии на ПО, в том числе Adobe Photoshop и др.
После того как предприятие будет зарегистрировано, владелец должен будет подписать договор на аренду помещения и заключить договоры с поставщиками коммунальных услуг. Завершающий этап – получение разрешения на работу от органов пожарной безопасности и СЭС.
Поиск и аренда помещения
Для размещения мастерской лучше всего подойдет помещение в центральной части города, где располагается множество офисов и торговых точек. Допустима также аренда бутика или островка в торговых центрах с высокой проходимостью.
При аренде островка или приставной точки важно обратить внимание на следующие параметры:
Требования для аренды отдельного помещения:
Приобретение оборудования
Покупка оборудования – основная статья расходов при открытии дела.
При выборе лазерного гравировального аппарата не стоит гнаться за выгодой и покупать бюджетные китайские станки. Нет гарантии, что они будут четко наносить изображение и работать без поломок. Желательно приобрести функциональные европейские или американские модели. Покупка качественного гравировального станка позволит владельцу получать много заказов и хорошо зарекомендовать себя на рынке.
ВАЖНО! В комплектацию гравировального аппарата входит также специальное ПО, совместимое с персональным компьютером. Без него станок работать не сможет.
Из расходных материалов в первую очередь потребуется закупить наборы алмазных игл, которыми рисунки наносятся на поверхность. Одна игла стоит в среднем около 500 рублей и может использоваться до 20–30 раз.
Потребуется и компьютер: в специальной программе мастер создает эскиз, который и наносится гравером на изделие.
Поиск и наем персонала
Исполнять роль гравера может непосредственный владелец бизнеса. Он же сможет также выполнять обязанности менеджера по рекламе и заниматься административной работой. Для ведения бухучета, уборки помещения и его охраны желательно воспользоваться возможностью аутсорсинга.
Плюсы и минусы открытия бизнеса по лазерной гравировке
Плюсы
К достоинствам такого бизнеса можно отнести:
Минусы
К недостаткам идеи относят:
Перспективность такого бизнеса
Несмотря на то что лазерная гравировка – высокотехнологичный бизнес, направление имеет все шансы на успешное развитие. Его основными достоинствами являются востребованность и всесезонность.
Можно ли купить такой бизнес или лучше организовать с нуля?
Бизнес по нанесению лазерной гравировки изделий можно как организовать самостоятельно с нуля, так и приобрести в формате франшизы от крупных сетей. Оба способа имеют свои достоинства и недостатки. При самостоятельной регистрации предприниматель избежит дополнительных затрат на исполнение обязанности по отчислению роялти и платы за франшизу, однако работа от лица крупных компаний позволит сократить траты на рекламную компанию, а также поможет избежать ошибок на начальном этапе деятельности.
