Что такое светодиод кратко
Что такое светодиод. Краткое описание
В двух словах, светодиод (LED) представляет собой полупроводниковое устройство, излучающее свет при прохождении через него электрического тока. Свет возникает, когда частицы, несущие ток (известные как электроны и дырки) объединяются в полупроводниковом материале в зоне p-n перехода.
Поскольку свет генерируется в твердом полупроводниковом материале, светодиоды описываются как твердотельные устройства. Термин твердотельное освещение, которое также включает в себя органические светодиоды (OLED), отличает эту технологию освещения от других источников света, таких как лампы накаливания, галогенные лампы, флуоресцентные лампы.
Различные цвета светодиодов
Внутри полупроводникового материала светодиода электроны и дырки находятся в энергетических зонах. Ширина запрещенной зоны определяет энергию фотонов (частиц света), излучаемых светодиодом.
Энергия фотона определяет длину волны испускаемого света и, следовательно, его цвет. Различные полупроводниковые материалы с различными запрещенными зонами создают разные цвета света. Точная длина волны (цвет) могут быть настроены путем изменения состава светоизлучающей или активной области.
Светодиоды состоят из соединений полупроводниковых элементов из III и V группы периодической таблицы химических элементов Менделеева. Примерами таких материалов, которые обычно используются в производстве светодиодов, являются арсенид галлия (GaAs) и фосфид галлия (GaP).
До середины 90-х годов светодиоды имели ограниченный диапазон цветов, в частности, коммерческие синие и белые светодиоды не существовали. Разработка светодиодов на основе нитрида галлия (GaN) завершила палитру цветов и открыла множество новых устройств.
Основные материалы, используемые при изготовлении светодиодов
Основными полупроводниковыми материалами, используемыми для производства светодиодов, являются:
Подключение светодиодов
Как уже было сказано выше, светодиоды имеют различные цвета и рабочие напряжения. Важной характеристикой светодиода является его номинальный ток. В зависимости от рабочего напряжения нам необходимо рассчитать резистор для светодиода, чтобы избежать повреждения светодиода большим током.
В электронных устройствах с напряжением питания 5 вольт для большинства маломощных светодиодов, как правило, резистора сопротивлением около 220 Ом вполне достаточно.

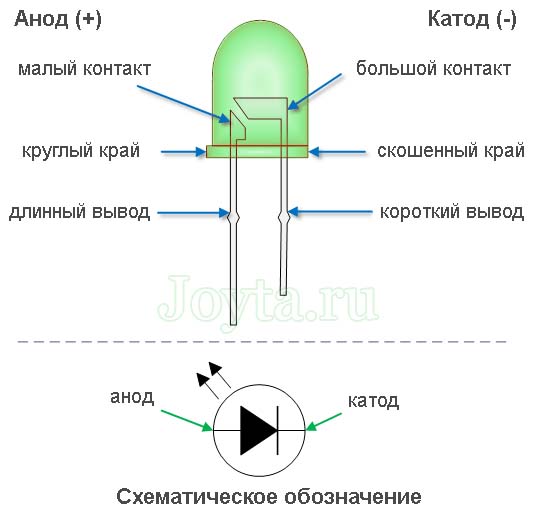

Светодиоды имеют полярность. Поэтому, чтобы светодиод светился, его анод должен быть соединен с плюсом источника питания, а катод с минусом. Обычно у светодиода ножка анода длиннее, чем ножка катода. К тому же, со стороны катода корпус светодиода скошен.
Не следует беспокоиться при ошибке в полярности подключения. Со светодиодом ничего не случиться, просто он не будет светиться. За исключением особого случая, когда вы подали очень большое напряжение.
Помимо простых светодиодов, существуют также RGB-светодиоды, которые могут отображать любой цвет, основанный на системе RGB. Светодиод RGB можно представить в виде отдельных трех светодиодов в одном корпусе: красный (R), зеленый (G), синий (B). Изменяя интенсивность свечения каждого из них, мы можем получить любой цвет.
У RGB светодиодов есть четыре вывода для подключения — по одному для каждого цвета (три вывода) и один для плюса (общий анод) или минуса (общий катод) питания.
Если у вас RGB светодиод с общим катодом, то схема подключения будет следующей:
Здесь мы видим, что три вывода подключаются через резисторы к источнику питания или к микроконтроллеру (например, Arduino), а четвертый вывод к минусу питания.
Если же у вас RGB светодиод с общим анодом, то схема подключения будет следующей:
Следует обратить внимание, что нужно подключать сопротивления к каждому цвету, поскольку светодиоды работают с меньшим напряжением, чем выход микроконтроллера. Обычно для светодиода красного цвета достаточно резистора сопротивлением 150-180 Ом и 75-100 Ом для зеленого и синего цвета.
Если у вас нет именно этих сопротивлений, то используйте большее сопротивление (это верно во всех случаях, когда сопротивление используется для защиты от перенапряжения — мы выбираем меньше напряжения, в пользу сохранения светодиода).
Что такое светодиод (устройство, параметры, маркировка)
Светодиод (led) – это полупроводниковый элемент, в котором при прохождении электрического тока создается видимое глазу оптическое излучение. В настоящее время такие устройства используются практически в любом приборе: телефоны, бытовая техника, автомобили, светильники и многие другие. Led-элементы потребляют гораздо меньше энергии, что важно для энергосбережения.
Разные типы светодиодов.
История создания светодиода.
Она насчитывает всего чуть больше ста лет. Первое упоминание о свечении диода относится к 1907 году. Английский физик Генри Раунд заметил разноцветное излучение при течении электричества через соединения карбид кремния-металл. Такое явление получило название электролюминесценция.
Спустя почти двадцать лет в 1923 году российский ученый Олег Лосев проводил подобные эксперименты в Нижнем Новгороде. Физик обнаружил свечение на месте контакта карбида кремния и стальной проволоки. Лосев опубликовал результаты своих исследований, и обосновал, что электролюминесценция наблюдается именно на границе соприкосновения разнородных материалов. Теоретическую базу под открытие подвести не смогли, и дальнейшего развития оно не получило. Хотя Лосев предсказал использование электролюминесценции для создания маломощных и миниатюрных источников света. Физик даже придумал конструкцию светового реле, но дальше исследования не продолжились.
В 1961 году, еще через сорок лет, американские изобретатели Д. Р. Байард и Г. Питтман придумали технологию выпуска светодиодов из арсенида галлия. В 1962 году они получили патент, и начался промышленный выпуск. Однако, их led-элемент испускал инфракрасное излучение, то есть был не видим человеческому глазу.
Но в том же 1962 году американский физик Ник Холоньяк изобрел красный светодиод. В 1971 году его соотечественник Жак Панков придумал синий. А в 1972 Джордж Крафорд открыл желтый led.
Впрочем, до семидесятых годов XX века светоизлучающие диоды оставались очень дорогими. Фирма «Монсанто» первой в мире удалось организовать массовое производство led в качестве индикатора.
В семидесятых годах группе советских ученых под начальством Ж. Алферова удалось синтезировать неизвестные до этого полупроводниковые вещества. Их начали получать на предприятиях и в лабораториях. А на основе этих соединений запустили серийное изготовление светодиодов.
В 1983 году Citizen Electronics придумала и внедрила на своих предприятиях светодиоды плоской конструкции (SMD).
В девяностые годы японские ученые И. Акасаки, Х. Амано и С. Накамура придумали, как значительно удешевить производство синих led. Технологию успешно опробовала фирма Nichia с 1993 года. А с 1996 года они начали изготовление белых led-элементов, чей свет получается из сочетания красного, синего и зеленого. В дальнейшем на базе открытия японских ученых стали стремительно развиваться новые методы производства световой техники: лампочек, дисплеев с подсветкой и других приборов.
В 2003 Citizen Electronics придумали новейшую технологию производства СОВ (Chip-On-Board). Она заключается в монтаже полупроводникового элемента на подложку при помощи специального непроводящего клея.
Очевидно, что история светоизлучающих диодов только набирает обороты, а технологии становятся все более совершенными.
Для создания разных цветов потребовалось много времени.
Принцип работы.
Схема появления излучения.
Под воздействием электричества электроны из n-слоя и дырки из р-слоя начинают двигаться к р-n-переходу. Происходит рекомбинация дырки и электрона — между р-n-границей протекает ток. Электроны переходят на низший энергетический уровень, с высоких орбиталей на более низкие. Освобождается энергия, которая излучается в виде фотонов.
Описанный процесс протекает во всех полупроводниковых диодах. Но длина волны фотона не всегда находится в заметном человеческому глазу спектре. Для появления видимости необходимо движение элементарных частиц в определенном интервале: от 400 до 700 нм. Это достигается подбором определенных химических веществ. У каждого есть особая длина волны и цвет излучения.
Самые удачные материалы получаются из соединений типа A III B V и A II B VI где II, III, V и VI – валентности элементов. Например, уже упоминавшийся арсенид галлия, фосфат индия или селенид цинка и теллурид кадмия. Подобные соединения называют прямозонными. Возможно получение разнообразных по свечению светодиодов: от ультрафиолетовых до инфракрасных.
К другой группе относятся непрямозонные полупроводники. Это карбид кремния, сам кремний, германий и другие. Диоды из них свет светят очень неярко. Впрочем, научные работы по использованию таких веществ продолжаются. Основные поиски решения ведутся в области технологий квантовых точек и фотонных кристаллов.
Кроме света при p-n-переходе освобождается еще и тепло. Для его отвода необходим теплоотвод (часто в этой роли выступает корпус изделия) или радиатор.
Виды и характеристики светодиодов.
Светоизлучающие диоды различают по конструкции корпуса:
Независимо от исполнения корпуса выделяют светодиоды:
Пропорциональное смешение цветов дает всевозможные оттенки света. Например, при включении на 100% красного и зеленого получится желтый.
Также led-элементы подразделяются на:
Инфракрасные диоды. Благодаря специально подобранным материалам проводников они испускают невидимые глазу инфракрасные лучи. Они безвредны для живых существ, но заметны для электронных систем регистрации. Востребованы во многих технических устройствах и станках во всевозможных отраслях промышленности.
Индикаторные led-диоды. Выступают в роли индикаторов для техники, подсветок дисплеев и т.п. Их делят по типу используемых полупроводников на:
Независимо от вида светодиоды характеризуются некоторыми параметрами.
Цвет излучения. Обусловлен химическим составом полупроводников. Некоторые вещества и соответствующие им цвета обозначены в таблице.
Яркость. Она пропорциональна силе тока, текущей сквозь элемент. Среди led-диоды, которые светят белым светом, выделяют яркие (20-25 милликандел) и сверхяркие (свыше 20 тысяч милликандел).
Сила тока. Светодиоды весьма чувствительны к силе тока. При превышении ее значения выше номинального led может перегореть. Поэтому не рекомендуется превышать максимальный прямой ток элемента. Точные значения для конкретного светодиода приводятся в техническом описании.
Падение напряжения. Характеризует допустимую разницу между величинами входного и выходящего напряжения. У значения напряжения для светодиодов есть максимальное значение, превышение которого приведет к поломке led. Значения указываются в техническом описании.
Угол рассеивания света. Определяется формой линзы, конструкцией кристалла и от используемых для изготовления кристалла веществ. Может меняться от 15 до 180 градусов.
Устройство светодиода.
Led-диод состоит из полупроводникового кристалла, который закреплен на подложке, корпуса с контактами и оптической системы.
Устройства индикаторных (DIP), плоских (SMD) и СОВ элементов различаются снаружи.
Конструктивное устройство DIP.
DIР-светодиод в разрезе.
В основании прибора монтируются контакты. Кристалл (один или несколько) закреплен на катоде. К кристаллу присоединяется проволока. Она соединяет полупроводники с анодом. Это необходимо для группировки двух проводников с различными типами проводимости. Сверху led-элемент герметично покрывается линзой. Корпус устройства изготавливается в виде цилиндра из эпоксидной смолы, край которого обрезан со стороны катода. Монтаж led-элемента происходит путем пайки длинных выводов.
Конструктивное устройство SMD.
SMD-светодиод в разрезе.
Корпус изготавливается параллелепипедом. Его основа – теплоотвод от кристалла. На нее монтируется полупроводниковый элемент. Контактный провод соединяет его с анодом. Контакты выполняются плоскими. Сверху элемент герметично накрывается линзой.
Конструктивное устройство СОВ.
COB-технология – новейшее направление в производстве.
Такие светоизлучающие диоды имеют в основании теплопроводящую подложку (обычно алюминиевую). На нее непроводящим клеем закрепляют полупроводниковые кристаллы, которые объединены по последовательно-параллельной схеме. Сверху все покрывается люминофором.
Такой тип led легко монтируется, выдает хороший световой поток и не искажает цвета. Востребованы в производстве небольших, ярких прожекторов и декоративной подсветки. В отличие от DIP и SMD способны работать при повышенных температурах. Но из-за своего устройства имеют меньший срок эксплуатации по сравнению.
Если на одной подложке смонтировано множество кристаллов, то такой led-элемент называется светодиодной матрицей.
Конструктивное устройство PCB Star.
Состоит из одного большого кристалла, который монтируется на алюминиевую подложку в форме звезды. За счет увеличенной площади кристалла повышается мощность светодиода. Упрощается его фокусировка. Поэтому РCB Star востребованы в производстве ярких источников света: от фонариков до прожекторов.
Вольт-амперная характеристика светодиода.
Она имеет нелинейный характер. Led начинает пропускать ток с определенного значения напряжения. Оно называется пороговым. Пороговый вольтаж определяется химическими соединениями полупроводников.
Синяя кривая описывает протекание электричества при прямом включении. Красная кривая — при обратном включении.
U MAX и U MAXОБР – предельно допустимые значения напряжений. При их превышении элемент сгорает.
U MIN – минимальное величина напряжения. Начинается свечение.
Интервал между минимальным и максимальным — рабочая зона. Именно в ней диод светоизлучается.
I MAX – предельное допустимое значение тока. При превышении светодиод перегорает.
Подключение светодиода.
Самым простым случаем подключения светодиода является подключение с резистором. Последний необходим для токоограничения, чтобы исключить перегорание led при скачках напряжения.
При подключении led-элементов по любой схеме не забывайте придерживаться полярности! Иначе полупроводниковый прибор не будет светить и перегорит.
Электрическая схема соединения светодиода (LED) и резистора (R).
При соединении нескольких светоизлучающих диодов возможны разные варианты их соединения.
Последовательное подключение.
Схема последовательного соединения.
Элементы соединяются последовательно с учетом полярности. В цепи значение тока постоянно, а напряжение на led-элементах суммируется.
Параллельное соединение.
В этом случае постоянным в цепи сохраняется напряжение, а силы тока на элементах складываются. У данного типа соединения есть недостаток. На разных светодиодах может быть неодинаковое падение напряжения. Поэтому ток на каком-нибудь элементе может превысить допустимый, что приведет к поломке.
Во избежание этого следует подключать к каждой параллельной цепи свой резистор.
Схема параллельного подключения.
Параллельно-последовательное соединение.
При подключении большого количества светодиодов стоит использовать параллельно-последовательную электрическую схему. При этом в параллельных ветках напряжение одинаковое.
Электрическая схема параллельно-последовательного соединения.
Производители светодиодов
В рейтинге производителей лидируют несколько фирм с мировым именем. Именно они выпускают самые качественные изделия на рынке.
Из российских производителей можно отметить «Оптоган» и «Светлана-Оптоэлектроника». Обе фирмы располагаются в Санкт-Петербурге и производят светотехнические изделия. Впрочем, кристаллы для выпуска продукции закупаются за рубежом.
Цветовая маркировка.
Маркировка led в мире не стандартизирована. Изготовитель сам решает, что он будет обозначать на корпусе.
Светодиоды российского производства маркируются цветовым кодом. Он состоит из цветных кружочков или черточек. Примеры маркировки приведены ниже на рисунке.
Цветовая маркировка российских индикаторных светодиодов.
Рассмотрим маркировку известных мировых производителей.
В качестве примера возьмем модель Luxeon Rebel. Она маркируется LXML-ABCD-EFGH. В этой аббревиатуре зашифровано следущее:
Фирма предлагает обозначение SSSCCC-BD-0000-NNNNN, где:
Достоинства и недостатки светодиодов
Интересные факты.
Получение белого цвета. Есть три варианта. Первый – по технологии RGB. Включение всех трех цветов на 100% дает белый цвет. Во втором случае на линзу наносят три люминофора: голубой, красный и зеленый. Третий вариант заключается в нанесении красного и зеленого люминофора на оптическую систему голубого светодиода.
Работа при повышенных температурах. С ростом температуры в области p-n-перехода уменьшается яркость свечения. Причем у красных и желтых падение яркости больше, чем у синих и зеленых. Поэтому нужно использовать хороший теплоотвод и не допускать эксплуатации led при повышенных температурах.
Как готовят полупроводники? В основном по технологии металлоорганической эпитаксии в атмосфере особо чистых газов. Выращиваются пленки толщиной от ангстремов до микрон. Разные слои легируются примесями, которые дадут слою высокую концентрацию электронов или дырок, то есть сформируют n или p структуру полупроводника. Зачем пленки травят, создают контакты к n и p слоям и делят на чипы нужных размеров.
Чем хороша СОВ-технология? Тем, что кристаллы монтируются на металлическую подложку, которая одновременно выполняет функции радиатора. Таким образом получают отличный теплоотвод непосредственно от полупроводникового кристалла. Дополнительно можно получить разную форму светодиода, разную гибкость и и.п.
Светодиоды – как работает, полярность, расчет резистора
Светодиоды – одни из самых популярных электронных компонентов, использующиеся практически в любой схеме. Словосочетание “помигать светодиодами” часто используется для обозначений первой задачи при проверке жизнеспособности схемы. В этой статье мы узнаем, как работают светодиода, сделаем краткий обзор их видов, а также разберемся с такими практическими вопросами как определение полярности и расчет резистора.
Устройство светодиода
Светодиоды — полупроводниковые приборы с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.
Излучаемый светодиодом свет лежит в узком диапазоне спектра. Иными словами, его кристалл изначально излучает конкретный цвет (если речь идёт об СД видимого диапазона) — в отличие от лампы, излучающей более широкий спектр, где нужный цвет можно получить лишь применением внешнего светофильтра. Диапазон излучения светодиода во многом зависит от химического состава использованных полупроводников.
Светодиод состоит из нескольких частей:
Эти элементы есть в любом светодиоде, вне зависимости от его модели.
Светодиод является низковольтным прибором. Для индикаторных видов напряжение питания должно составлять 2-4 В при токе до 50 мА. Диоды для освещения потребляют такое же напряжение, но их ток выше – достигает 1 Ампер. В модуле суммарное напряжение диодов оказывается равным 12 или 24 В.
Подключать светодиод нужно с соблюдением полярности, иначе он выйдет из строя.
Цвета светодиодов
Светодиоды бывают разных цветов. Получить нужный оттенок можно несколькими способами.
Первый – покрытие линзы люминофором. Таким способом можно получить практически любой цвет, но чаще всего эта технология используется для создания белых светодиодов.
RGB технология. Оттенок получается за счет применения в одном кристалле трех светодиодов красного, зеленого и синего цветов. Меняется интенсивность каждого из них, и получается нужное свечение.
Применение примесей и различных полупроводников. Подбираются материалы с нужной шириной запрещенной зоны, и из них делается кристалл светодиода.
Принцип работы светодиодов
Любой светодиод имеет p-n-переход. Свечение возникает при рекомбинации электронов и дырок в электронно-дырочном переходе. P-n переход создается при соединении двух полупроводников разного типа электропроводности. Материал n-типа легируется электронами, p-типа – дырками.
При подаче напряжения электроны и дырки в p-n-переходе начинают перемещаться и занимать места. Когда носители заряда подходят к электронно-дырочному переходу, электроны помещаются в материал p-типа. В результате перехода электронов с одного энергетического уровня на другой выделяются фотоны.
Не всякий p-n переход может излучать свет. Для пропускания света нужно соблюсти два условия:
Реализовать подобное в структуре с одним p-n-переходом не получится. По этой причине создаются многослойные структуры из нескольких полупроводников, которые называются гетероструктурами.
Для создания светодиодов используются прямозонные проводники с разрешенным прямым оптическим переходом зона-зона. Наиболее распространенные материалы группы А3В5 (арсенид галлия, фосфид индия), А2В4 (теллурид кадмия, селенид цинка).
Цвет светоизлучающего диода зависит от ширины запрещенной зоны, в которой происходит рекомбинация электронов и дырок. Чем больше ширина запрещенной зоны и выше энергия квантов, тем ближе к синему излучаемый свет. Путем изменения состава можно добиться свечения в широком оптическом диапазоне – от ультрафиолета до среднего инфракрасного излучения.
Светодиоды инфракрасного, красного и желтого цветов изготавливаются на основе фосфида галлия, зеленый, синий и фиолетовый – на основе нитридов галлия.
Виды светодиодов, классификация
По предназначению выделяют индикаторные и осветительные светодиоды. Первые используются для стилизации, декоративной подсветки – например, украшение зданий, рекламные баннеры, гирлянды. Осветительные приборы используются для создания яркого освещения в помещении.
По типу исполнения выделяют:
Светодиоды могут быть:
Светодиоды классифицируются по цветовой гамме. Для максимально точной идентификации цвета в документации прибора указывается его длина волны излучения.
Белые светодиоды классифицируются по цветовой температуре. Они бывают теплых оттенков (2700 К), нейтральных (4200 К) и холодных (6000 К).
По мощности выделяют светодиоды, потребляющие единицы мВт до десятков Вт. Напрямую от мощности зависит сила света.
Полярность светодиодов
При неправильном включении светодиод может сломаться. Поэтому важно уметь определять полярность источника света. Полярность – это способность пропускать электрический ток в одном направлении.
Полярность моно определить несколькими способами:
Выбор способа определения полярности зависит от ситуации и наличия у пользователя нужного инструмента.
Расчет сопротивления для светодиода
Диод имеет малое внутреннее сопротивление. При подключении его напрямую к блоку питания, элемент перегорит. Чтобы этого не случилось, светодиод подключается к цепи через токоограничивающий резистор. Расчет производится по закону Ома: R=(U-Uled)/I, где R – сопротивление токоограничивающего резистора, U – питание источника; Uled – паспортное значение напряжения для светодиода, I – сила тока. По полученному значению и подбирается мощность резистора.
Важно правильно рассчитать напряжение. Оно зависит от схемы подключения элементов.
Можно не производить расчет сопротивления, если использовать в цепи мощный переменный или подстроечный резистор. Токоограничивающие резисторы существуют разного класса точности. Есть изделия на 10%, 5% и 1 % – это значит, что погрешность варьируется в указанном диапазоне.
Выбирая токоограничивающий резистор, нужно обратить внимание и на его мощность. почти всегда, если при малом рассеивании тепла устройство будет перегреваться и выйдет из строя. Это приведет к разрыву электрической цепи.
Когда нужно использовать токоограничивающий резистор:
В остальных случаях лучше подключать светодиоды через стабилизатор – драйвер, что особенно это актуально в светодиодных лампах.
Онлайн – сервисы и калькуляторы для расчета резистора:
