Приветствую Вас, Друзья!
Сегодня будем с Вами говорить о ДХО для Фрэнка)

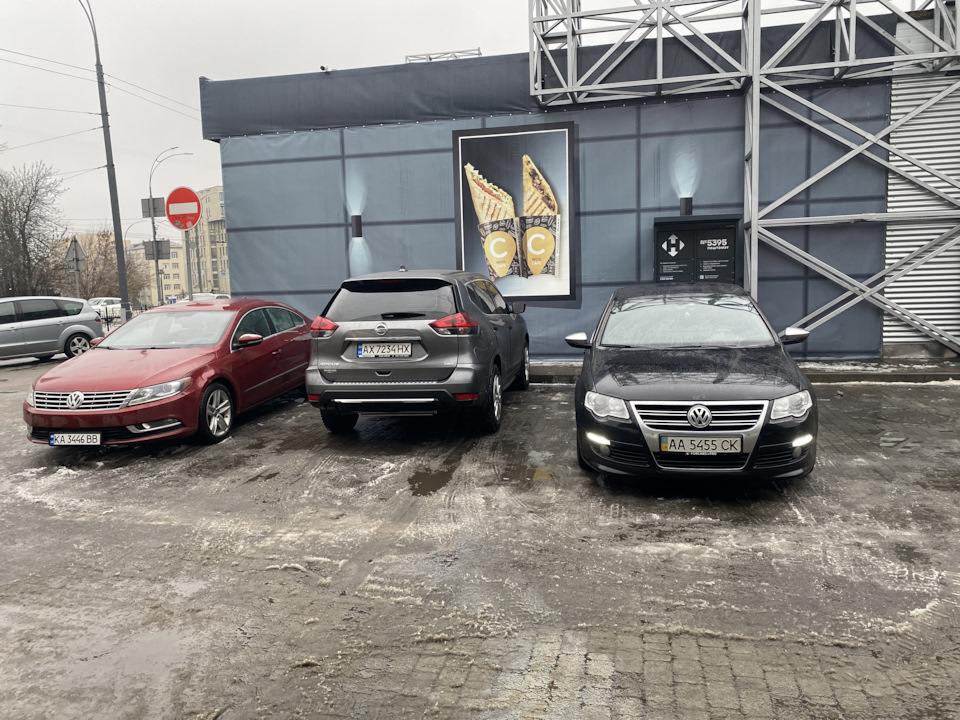

Довольно длительный период я катал на Американ Стайле (оранжевые поворотники включены) мне эта тема заходила, ну блин прикольно как по мне.
При этом мысль о полноценном ДХО меня время от времени посещала.
Ставить ДХО в решетку туманки, ну это слегка колхозный вариант, мне такое явно не заходит, тем более что сейчас у меня решетки стоят Р лайн и их колхозить, ну это надо быть слегка отчаянным))
Вообщем где-то год назад, там плюс минус на Али появился вариант ДХО в поворотники поставить. Ну цена за это все дело, явно не Айс была, да что там была, и есть сейчас.
Ну очень мне захотелось себя порадовать, да и Фрэнка к новому году, поэтому приобрел данный комплект.
Я вот себя поймал на мысли, если что-то очень сильно хочешь, нужно брать и делать! Это касается всего!

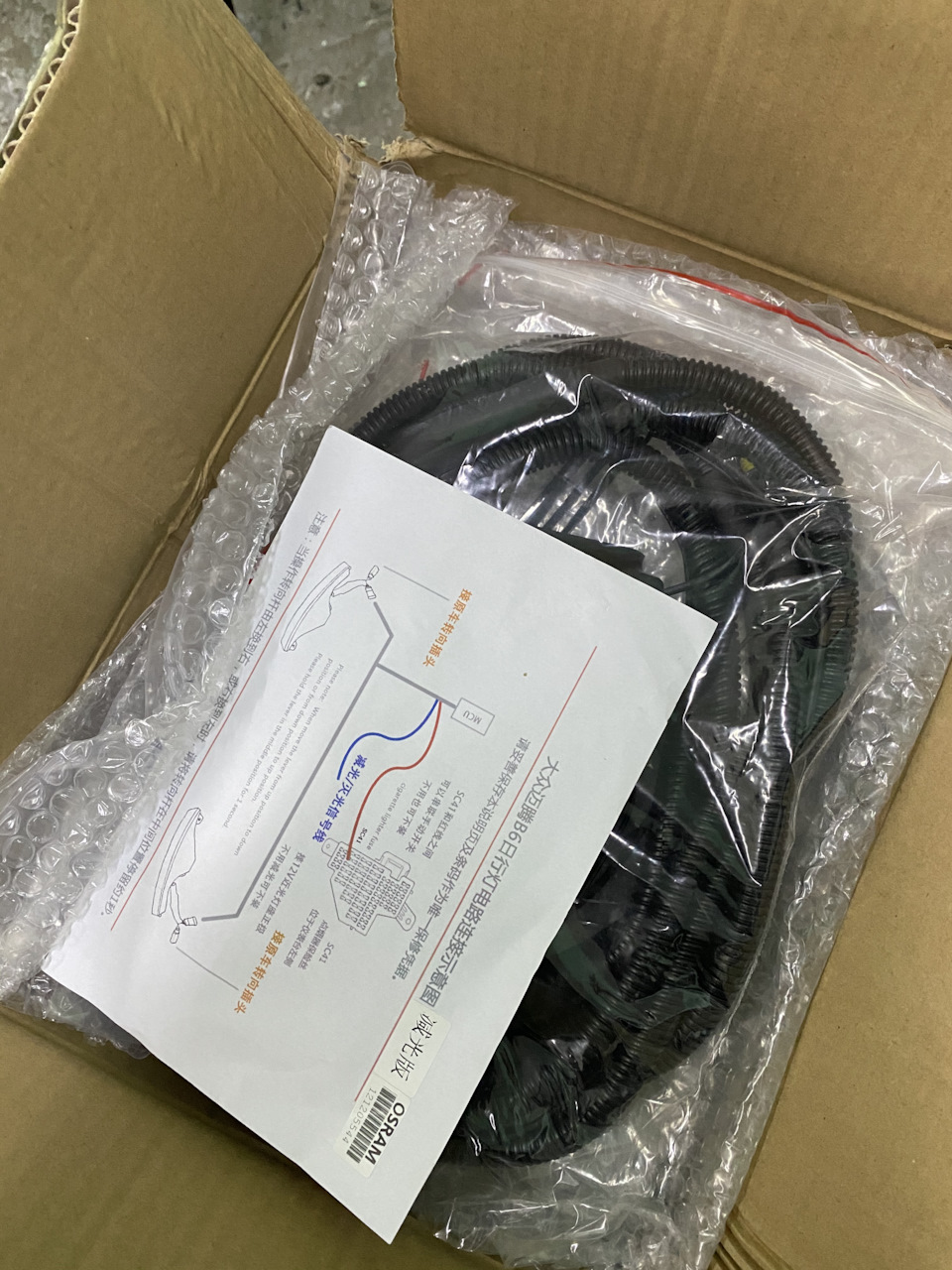

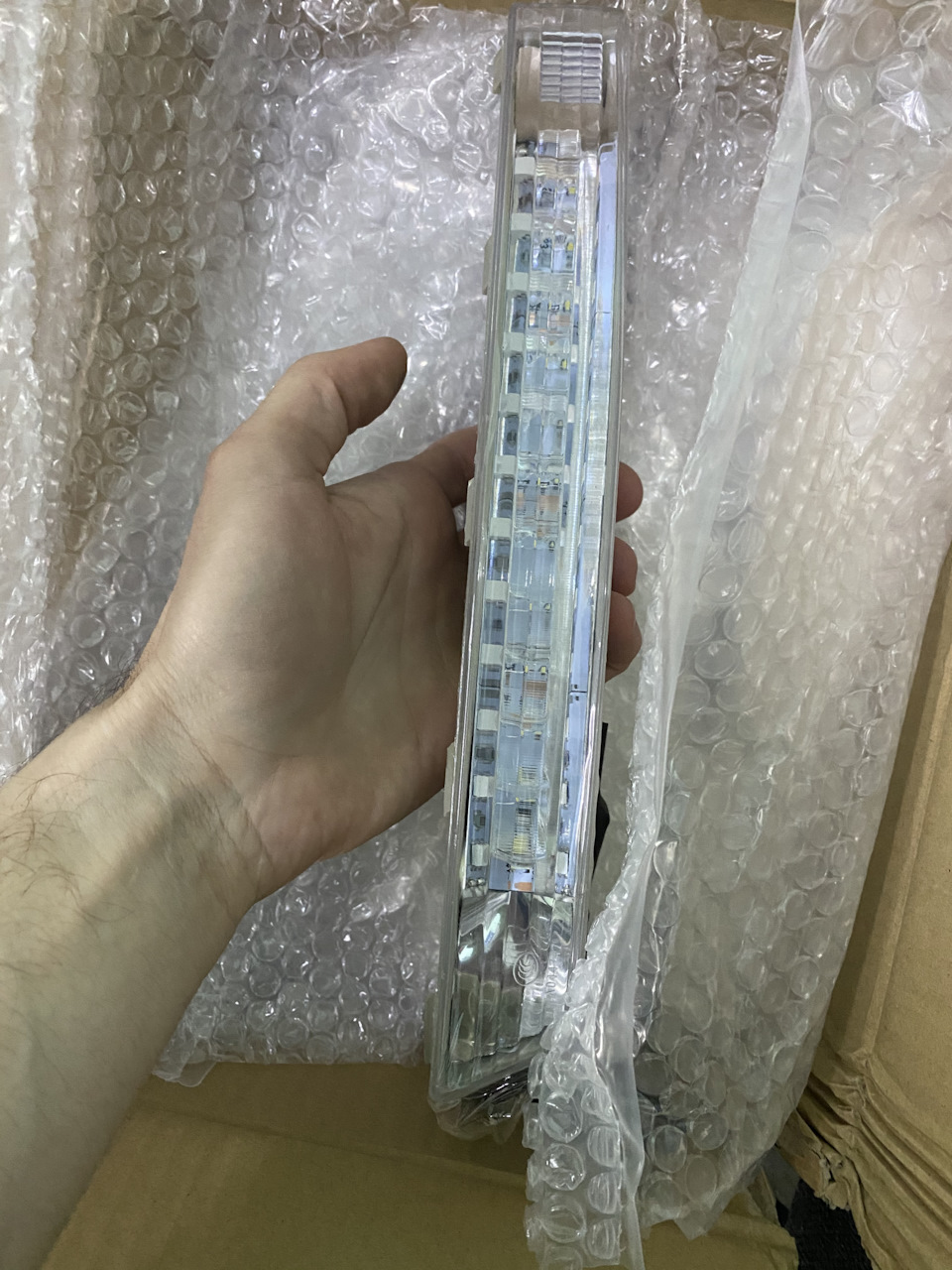

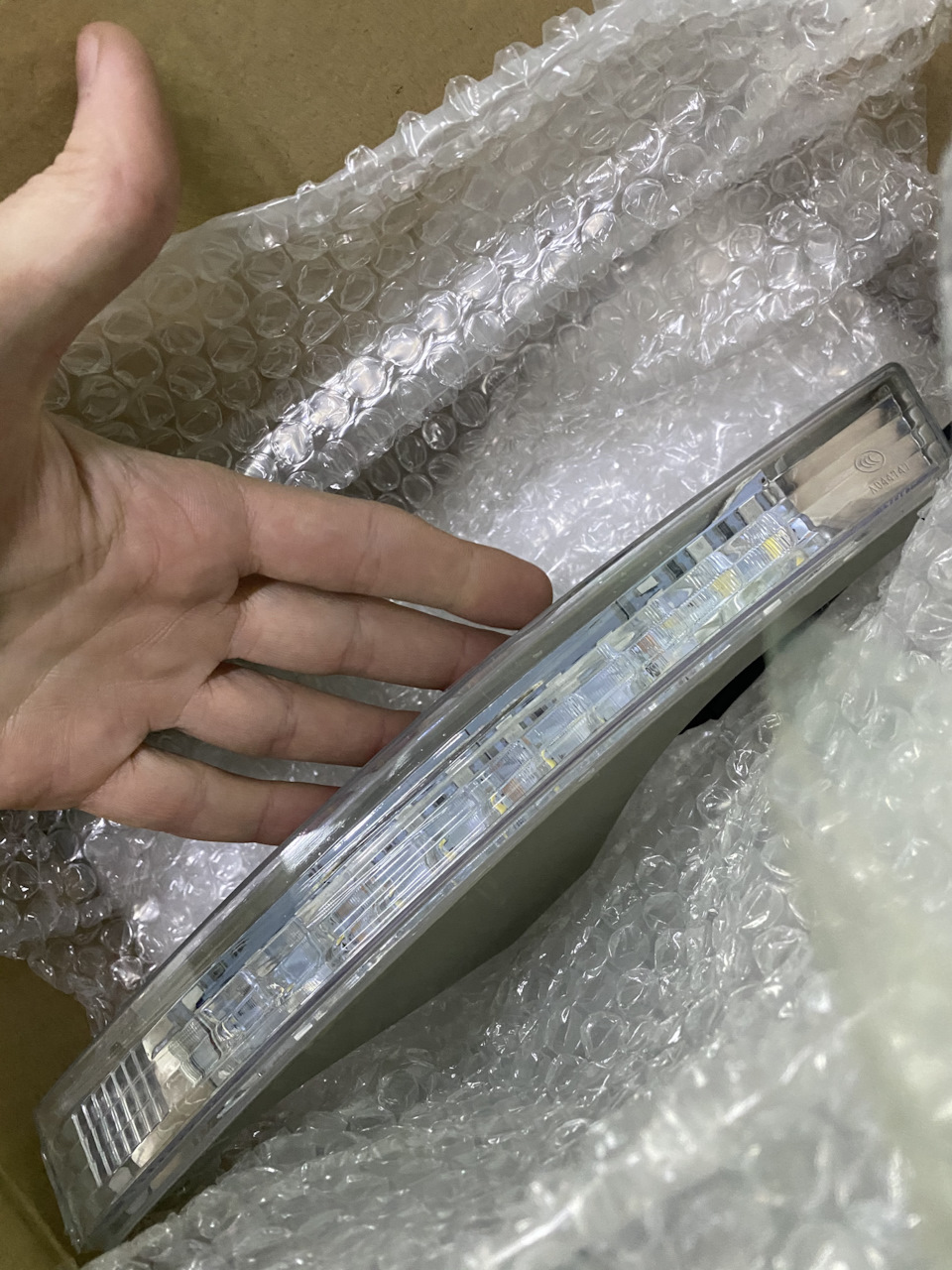

Спустя время ко мне приехал комплект и я заскочил в гости к своему другу Ярославу на установку. Ну я поехал не только ДХО ставить…)) Об этом я расскажу в следующей статье уже)

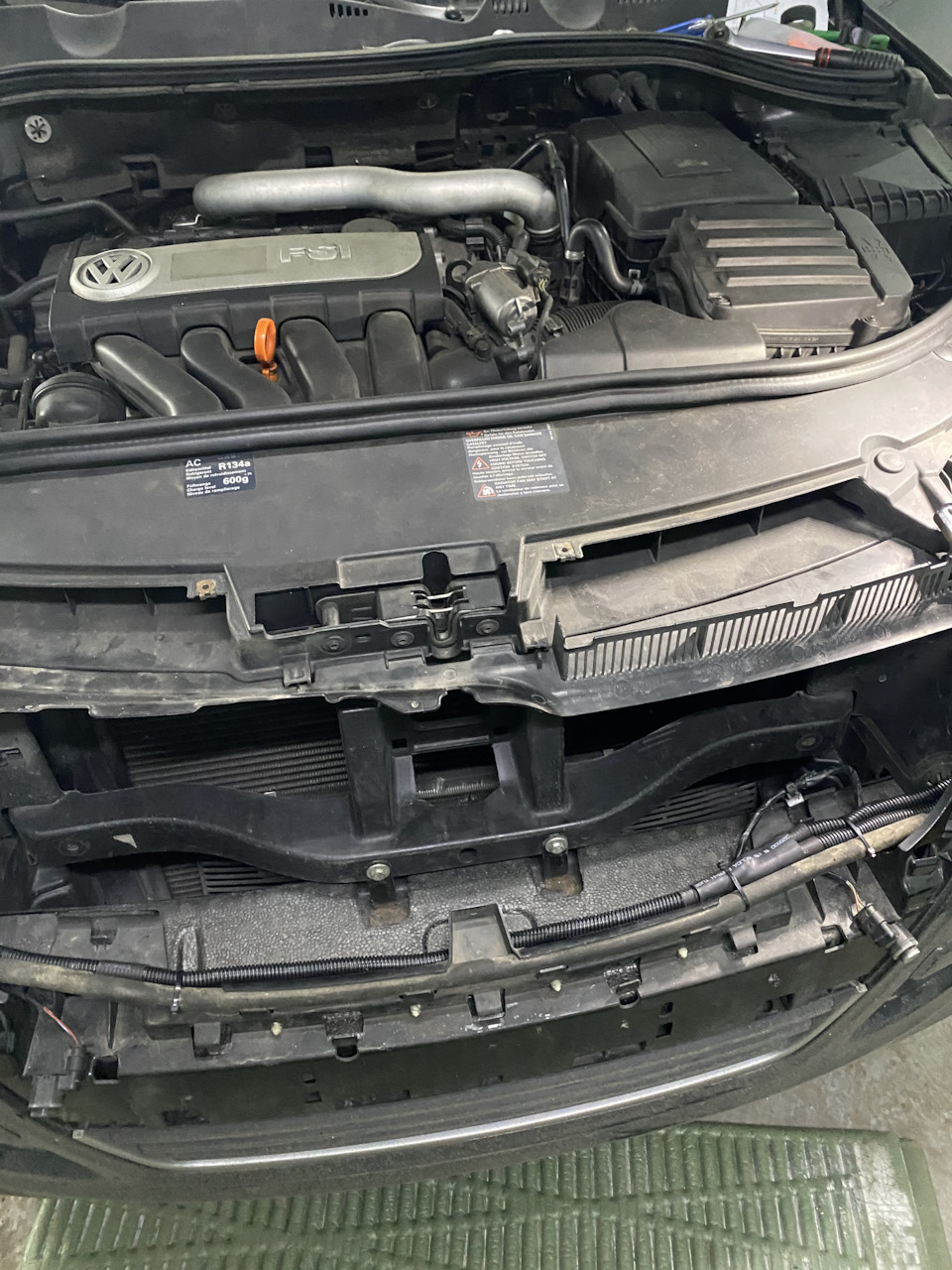

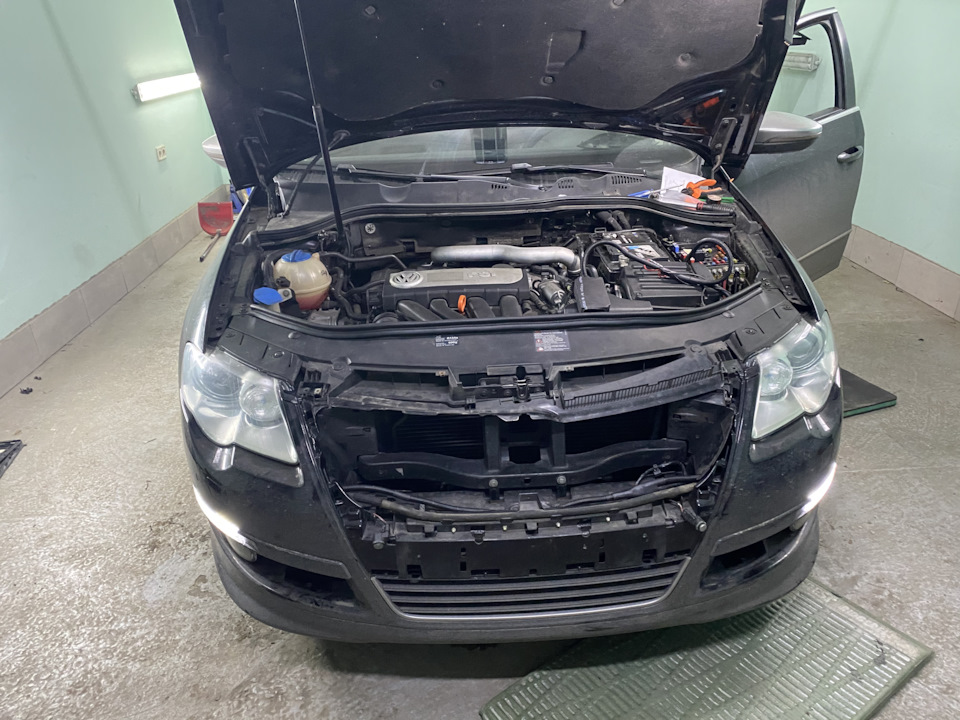

А сейчас у нас установка ДХО) Вообщем раскидал немного передок машины. Снятой основной решетки и решеток на туманки достаточно, чтоб все красиво провести и уложить.

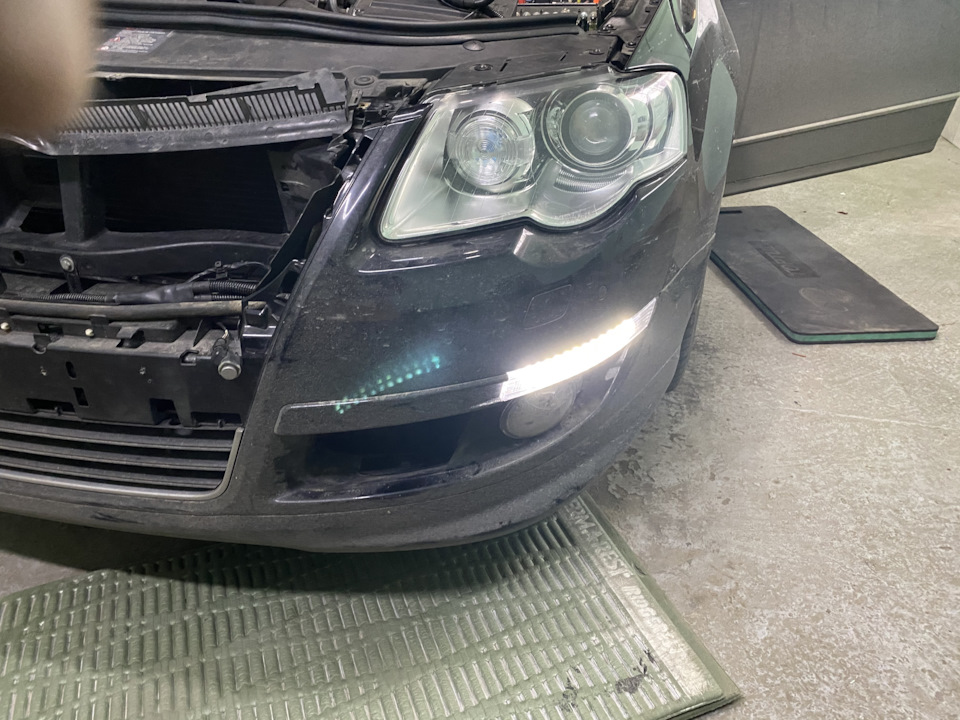

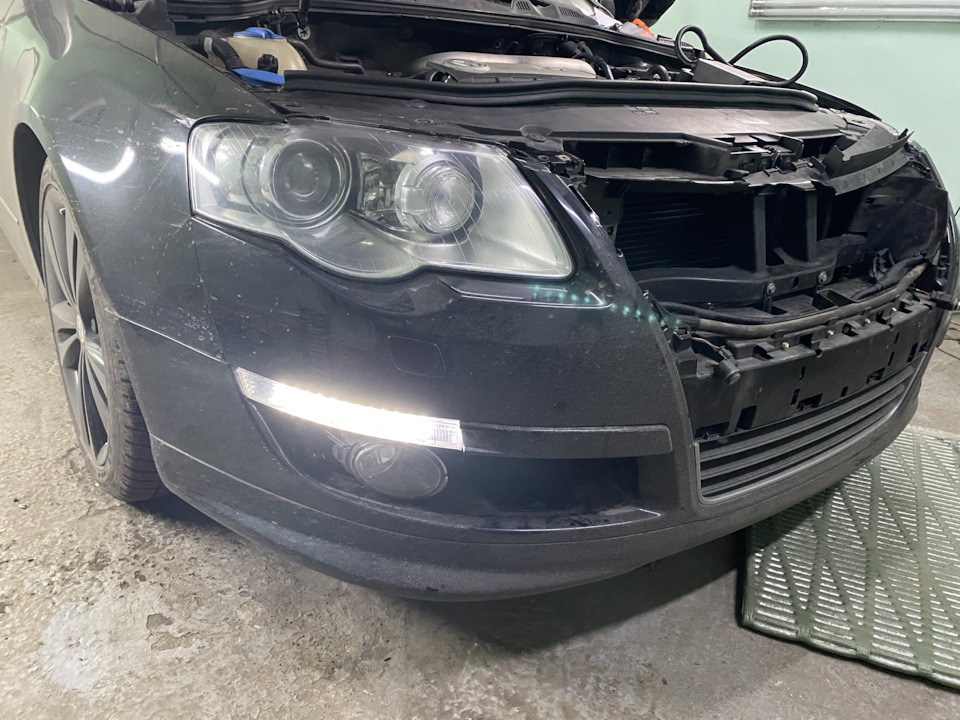

В тестовом режиме, пока просто накинули поворотники, чтоб убедиться, что все ок и все работает.
Дальше красиво укладываем проводку и закрепляем ее.

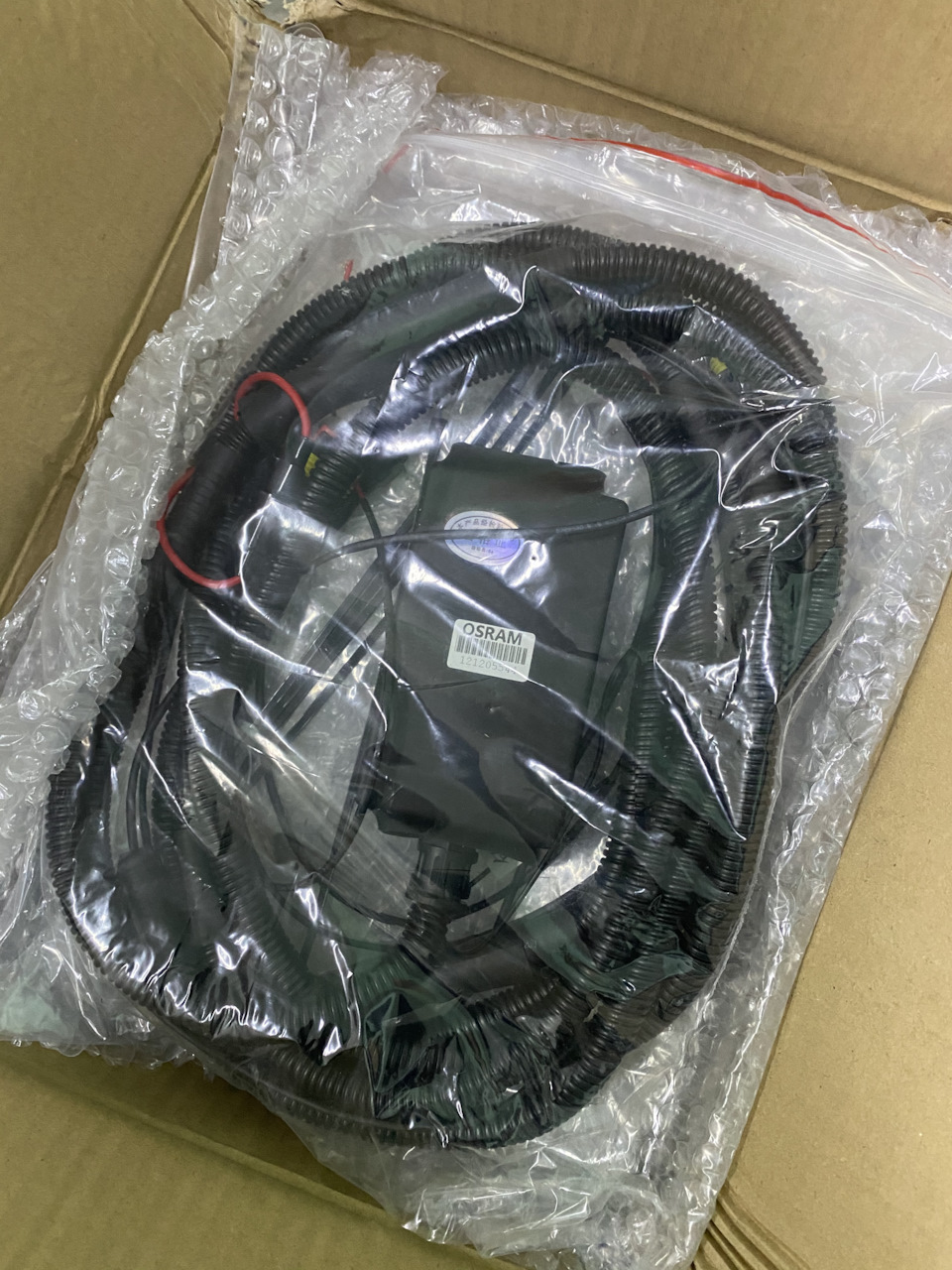

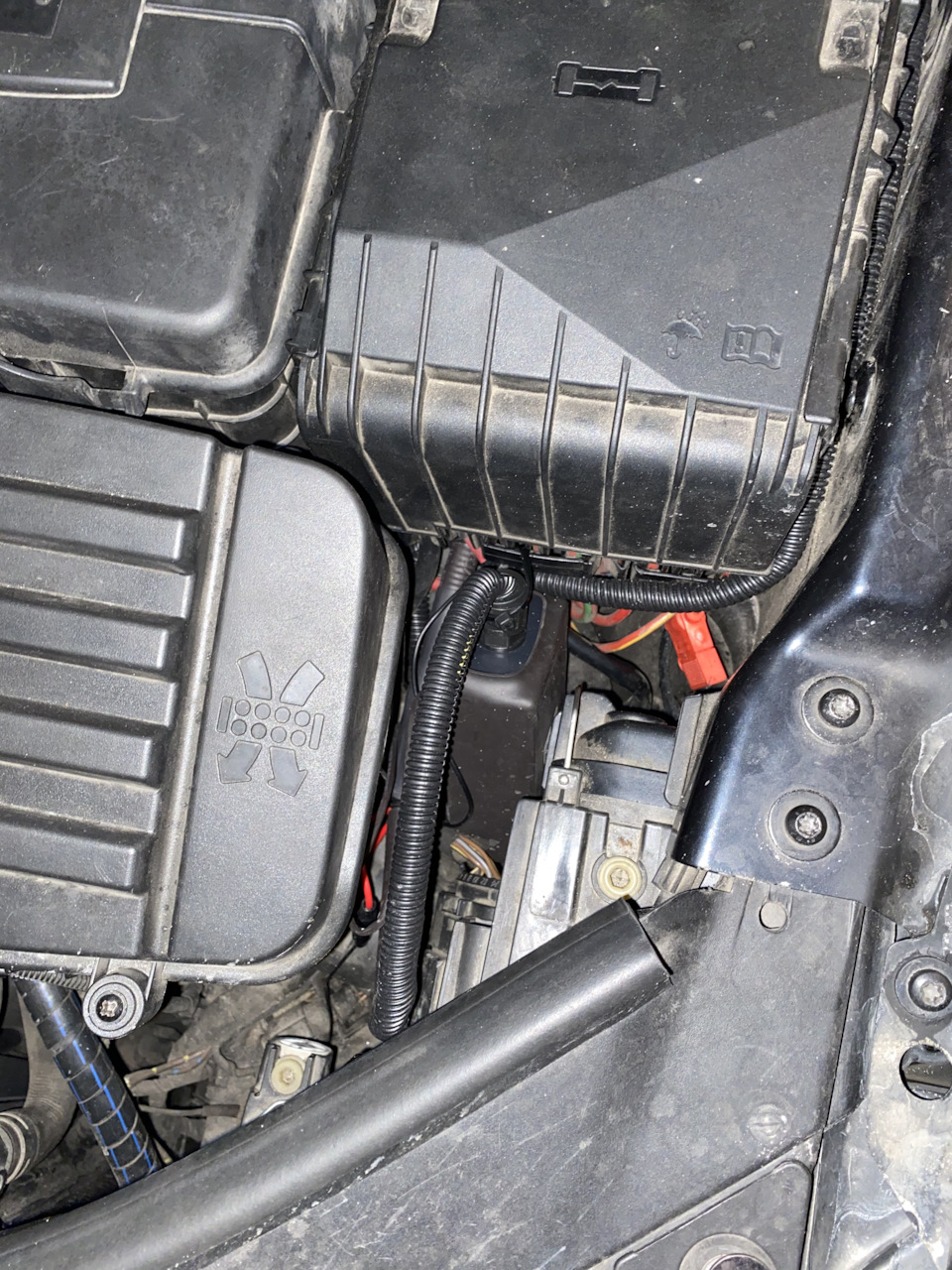

Блок ДХО расположил между воздушным фильтром, фарой и закрепил его к корпусу предохранителей.
Этот блок можно засунуть куда угодно, главное чтоб длинны проводки хватило. Я поставил себе так.

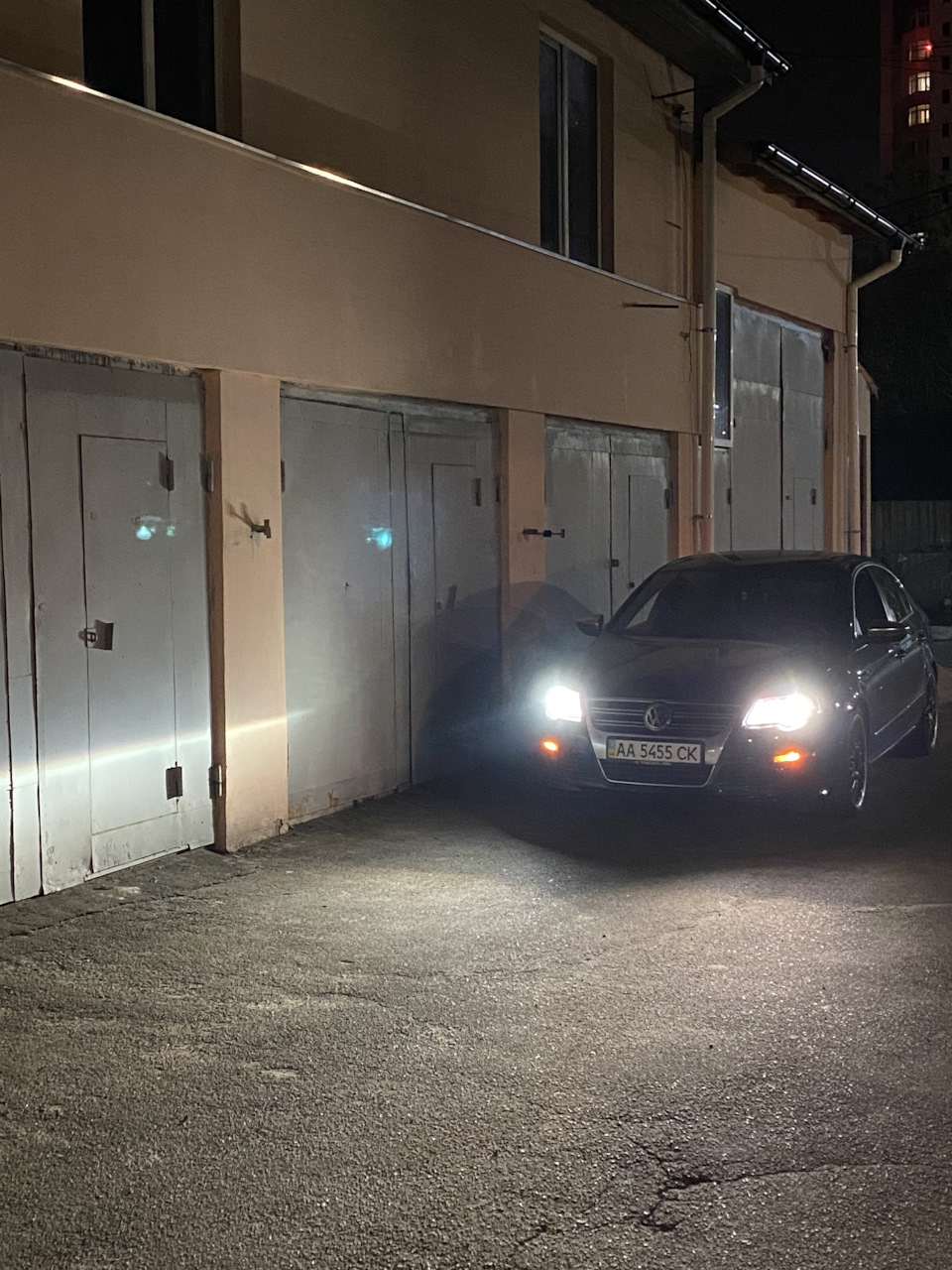

Дальше собираем машину и получаем готовый результат.

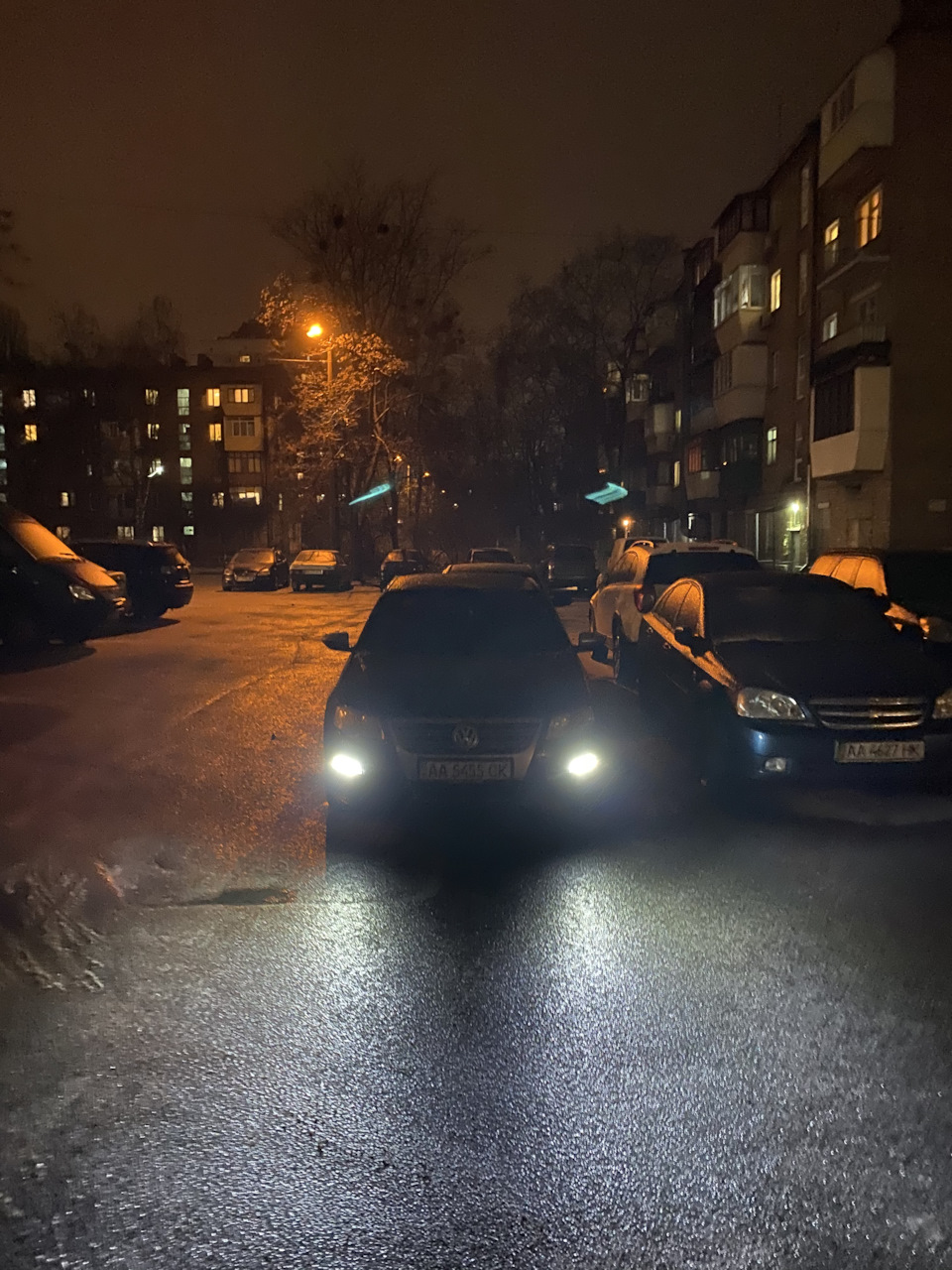

ДХО включаются сразу как только вставляется ключ в зажигание. Работают всегда, независимо включен габарит, ближний или дальний. Поворотник также мигает ярко. В целом, я более чем доволен) А главное, что не сильно на колхоз смахивает, типа как по оридженалу и ему как бы веришь)))))
Теперь на трассе в день ближний свет можно и не включать, а ездить на ДХО)
Хочу выразить огромную благодарность Ярославу за помощь в установке очередного допа!
Схема подключения:
Красный — на блок предов (постоянный плюс)
Синий — сигнальный провод на БСМ
Черный — масса.
В первый раз подключили синий провод на постоянный +. ДХО горели всегда ярко, независимо включен свет или нет.
При написании статьи, мне коллеги подсказали, что с подключением немного мы напутали и синий провод нужно было кинуть изначально на БСМ. Вообщем переделали и сейчас ДХО работают при включении ближнего света на 50% своей мощности.
Спасибо Вам друзья, что читаете и подсказываете дельными советами!
На этом у меня все:)
Не переключайтесь, будет интересно:)
Обязательно ставим лайки!
Подписываемся на машину!
До скорой встречи!
И улыбайтесь чаще;)
Установка дневных ходовых огней (ДХО)
Установка дневных ходовых огней (ДХО) на Polo Седан.
Приветствую всех! В DASовском БЖ.
Напомню! Вот такие ДХО я приобрел. Артикул: SVS 0020020000. Качество хорошее.
Меня вполне устроит если они будут работать так. Включаться при запуске и отключаться при включении габаритов.

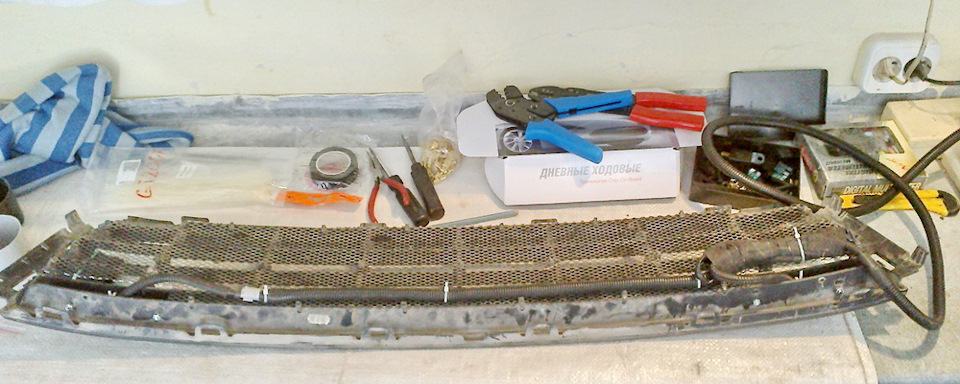

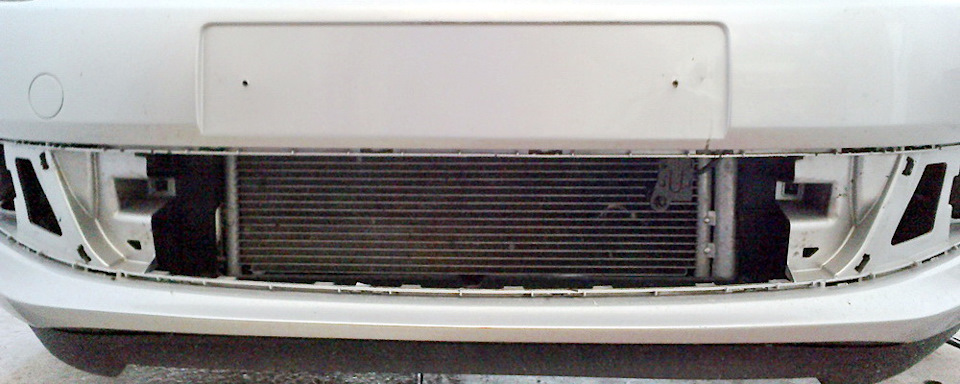

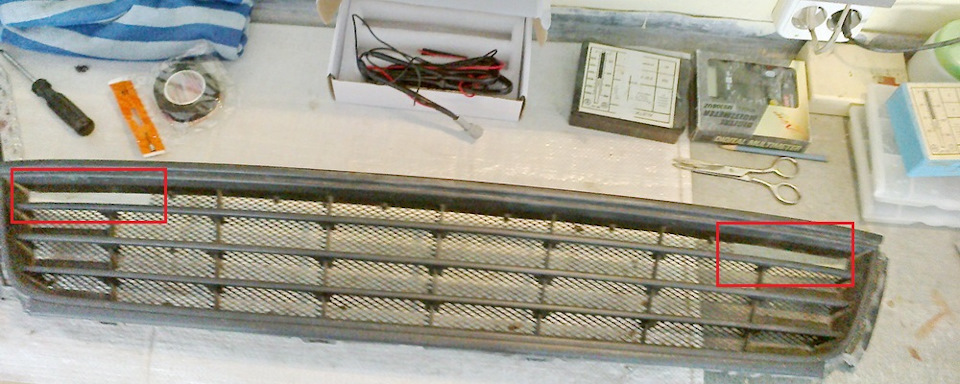

Пришлось удалить вертикальные ребра и вырезать сетку. Хотелось заглубить фонарики.

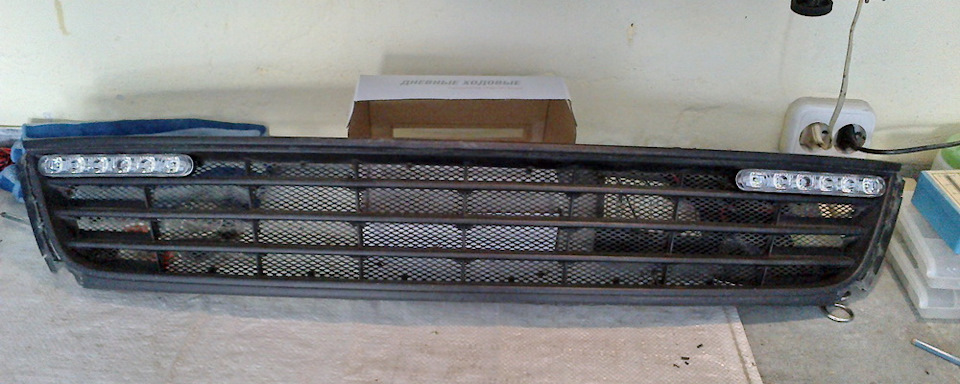

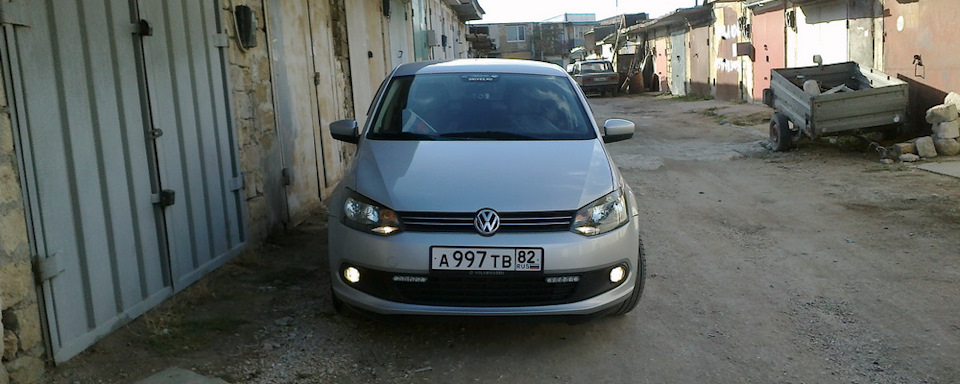

Поставил на место огни.
Напомню! Схемка правильной установки.
Убрал все провода в гофру и изоленту. Лишка провода было много. Закрепил стяжками.

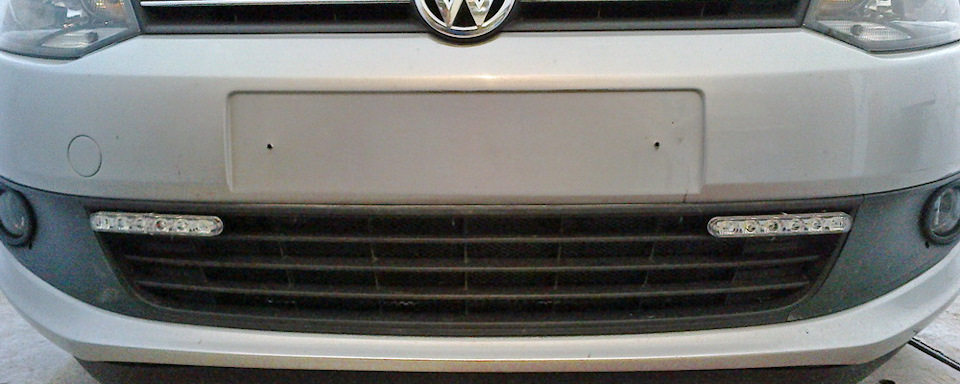

Поставил на место решетки.
Перешел к сборке схемы. Решил делать с реле.

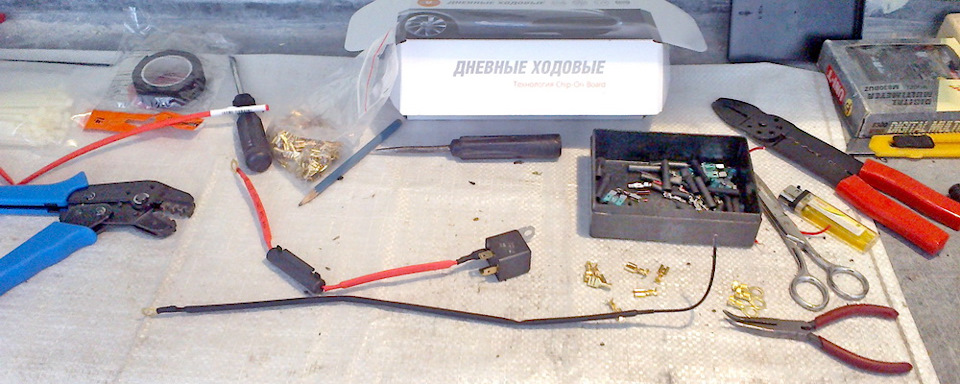

Что мне пригодилось:
Реле четырех контактное.
Колодка реле.
Четыре клеммы для реле.
Два наконечника Dia 6,2 мм.
Один пин выключателя VAG N90684505
Провод у меня был 2х1,0 мм2 2,5 метра
Гофра тоже была.
Термоусадка.
Стяжки пластиковые.
Схема подключения ДХО. Нарисовал по быстрому. Может пригодится кому, или для истории.

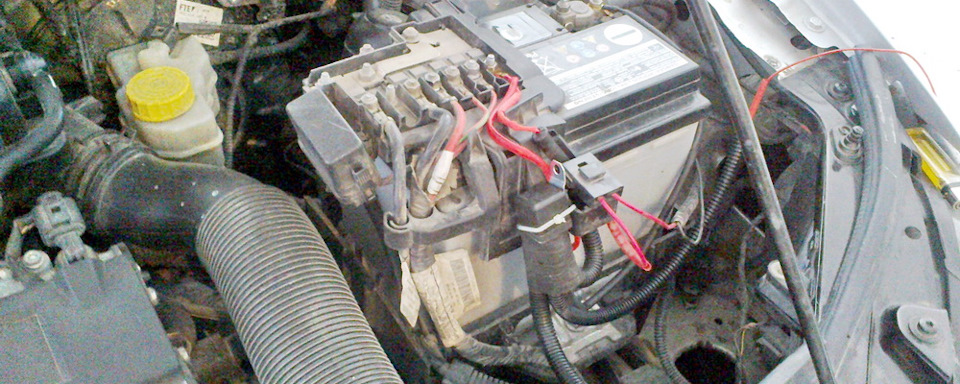

Собрал и закрепил у АКБ. Рядом с реле для ПТФ.
Так как прокладывал управляющий провод ПТФ под подкрылком, решил добавить в гофру и управляющий от ДХО. Кому интересно. Установка противотуманных фар (ПТФ) Valeo.
Снимаем переключатель света. Ставим пин на провод и встрамляем его в разъем №3, по многочисленным советам. №8 — Это ПТФешный.
Запускаем. Горит! Тобишь включились. Переключатель в положении «0».
Включаем габариты, ПТФ, ближний. ДХО гаснут. То что хотелОся.
Сегодня вернулась хорошая погода. Пригрело солнышко. Полный штиль. Как не воспользоваться?
DASыч запускай свой пламенный мотор!
Остальное не стал фотать, чтобы слюна не текла и так все ясно.
Водичка прозрачная и еще теплая, но не для купания.
В 18-ть подуло с Севера. Прилетевшая туча закрыла солнце. Все Осень.
Всем удачи! И ровных дорог!
Запчасти
Volkswagen Polo Sedan 2012, двигатель бензиновый 1.6 л., 105 л. с., передний привод, механическая коробка передач — тюнинг
Машины в продаже
Комментарии 66
Короче подключил питание от колодки управления через предохранитель.минус с аккумулятора.один провод лишний остался))Все работает.пусть будет так!
Проверь, провода правильно подключены.
у меня 5 контактное.прислали вместе с дхо.может уроды что напортачили
Скорее всего схема предназначена для подключения по другому. Переставь клеммы на реле по моей схеме.
В 3-й пин вставил в колодку? В нем при запуске появляется +12, при переключении в положение габариты, свет — питание пропадает. Как они могут гореть?
в том то и дело что вставил.П положении ноль вообще не горит.габариты включаешь и дхо загараются
Точно в 3-й? Как они могут гореть, когда питания там нет. Они горят только в положении 0, после запуска.
точно точно.перепроверял.Может что с релюхой
Релюха может конечно, но ДХО включаются после плюсового сигнала с переключателя.
что то мне такой пин не подошел.маленький.
В переключатель? Такой один для всех Поло идет.
заказал.привезли и он не подходит.мелковат
Значит привезли другой. Нужен N90684505
Они одинаковые по размерам. n90684405 под провод 1,0. N90684505 — 2,5
Приветствую! ДХО эти светодиодные. Может для того, чтобы продлить жизнь им и для того, чтоб не моргали, стоило поставить стабилизаторы напряжения на 12В? Вопрос возник не из праздного любопытства, а сгноил камеру заднего вида без стабилизатора( Сначала полосами пошла, а потом и вовсе умерла( Заказал с али стабы, решил, что все светодиоды надо через них подключать
Так в том то и дело, что стабилизаторы стоят. Они и подмигивали только до прогрева, потом нет. Сейчас потеплело, сырости нет и перестали моргать. Так что теперь ясно в чем проблема. Нужно смотреть герметичность.
А стабилизаторы покупали отдельно или они встроены в ДХО?
Не встроены, отдельно подключаются. ДХО не из самых дешевеньких. Свет очень яркий. Когда ставил, разбирал, потом герметиком прошелся.
