Удлинитель для прицепа на легковой автомобиль

Удлинитель дышла для прицепа Avtos AC-23AB

Прицеп покупался для ремонта в квартире, но следующей серией стала не спокойная жизнь, а строительство домика в деревне. Соответственно появилась потребность в перевозке досок и прочего длинномерого груза.

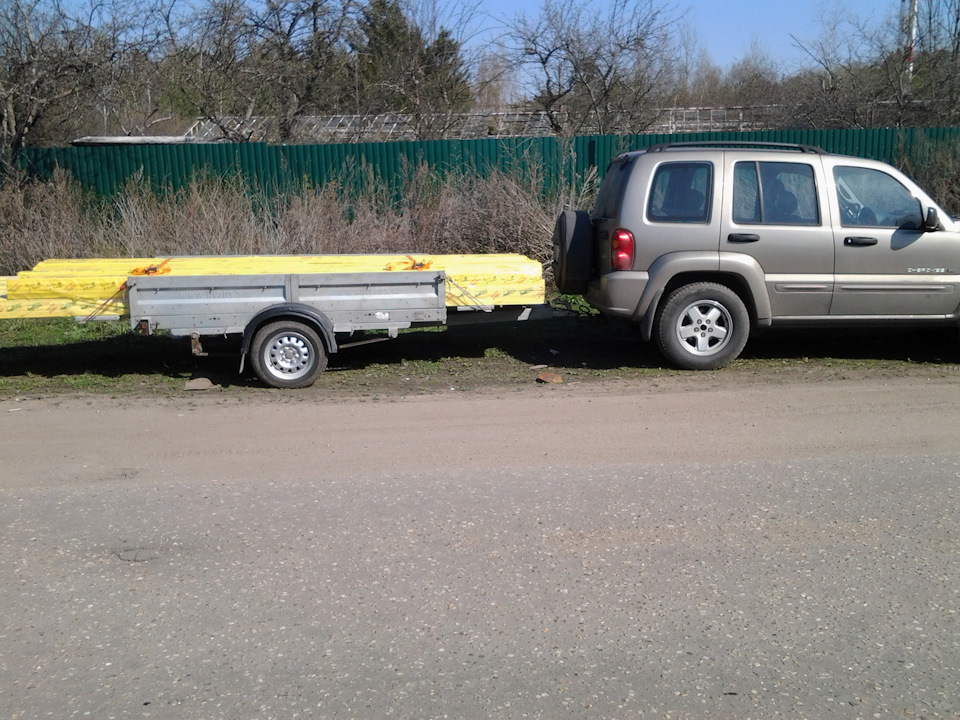

Что можно было возить на прицепе штатно:
1. 4м доски- вообще без проблем.
2. 5м доски — можно, но очень аккуратно укладывая, как можно сильнее сдвинув вперед. Но добиться баланса удавалось.

И все, везти 6м доски на штатном прицепе вообще без вариантов.

Решил пойти по пути заводского изделия, и купил удлинитель дышла 1,5.
Установка с первого раза не прошла, немного не совпали крепежные отверстия.

Решил проблемы вырезанием трапеции взамен штатной из 4мм стали. Получилось удобно, во-первых над дышлом ничего не торчит, а во-вторых при установке удлинителя меньше болтов крутить.

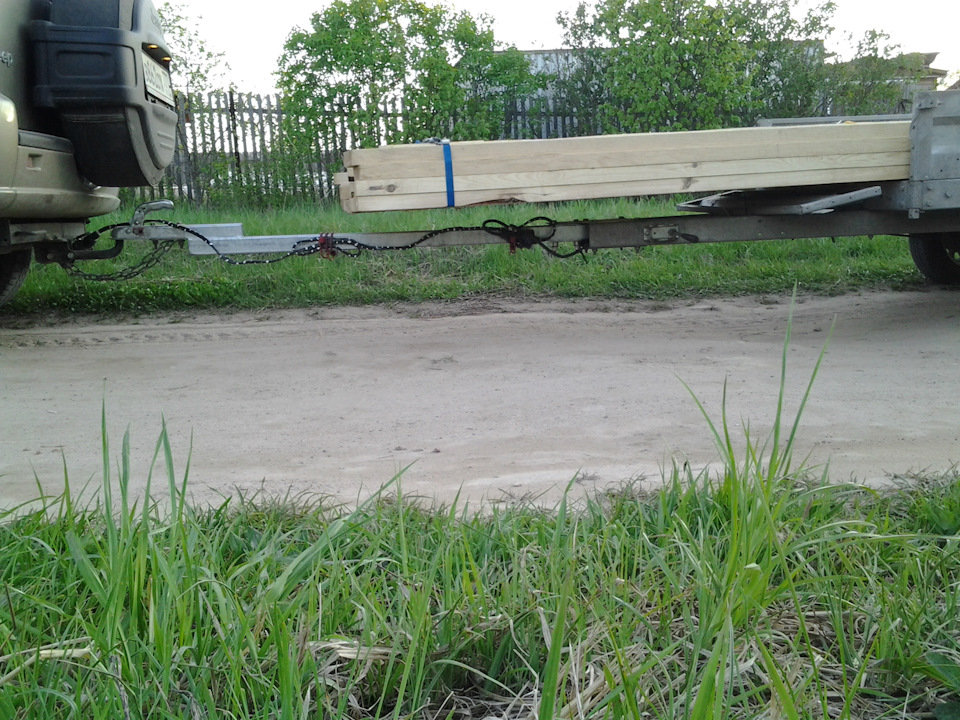

Электрику удлинил кабелем ПВС (3+4жилы), розеткой и вилкой. Немного не рассчитал длину, видно на фото.

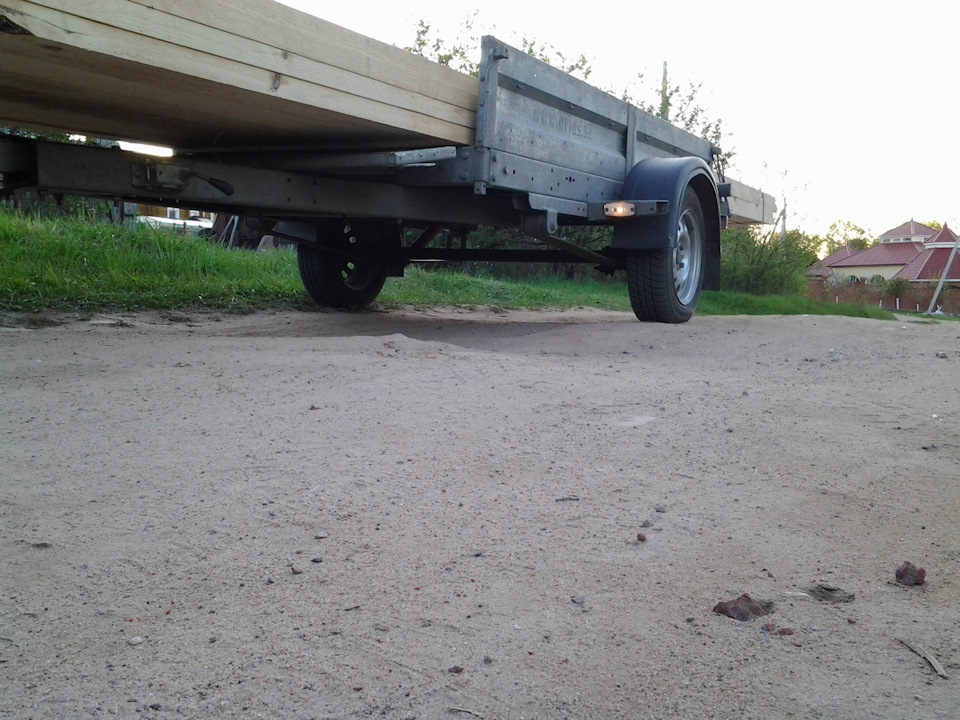

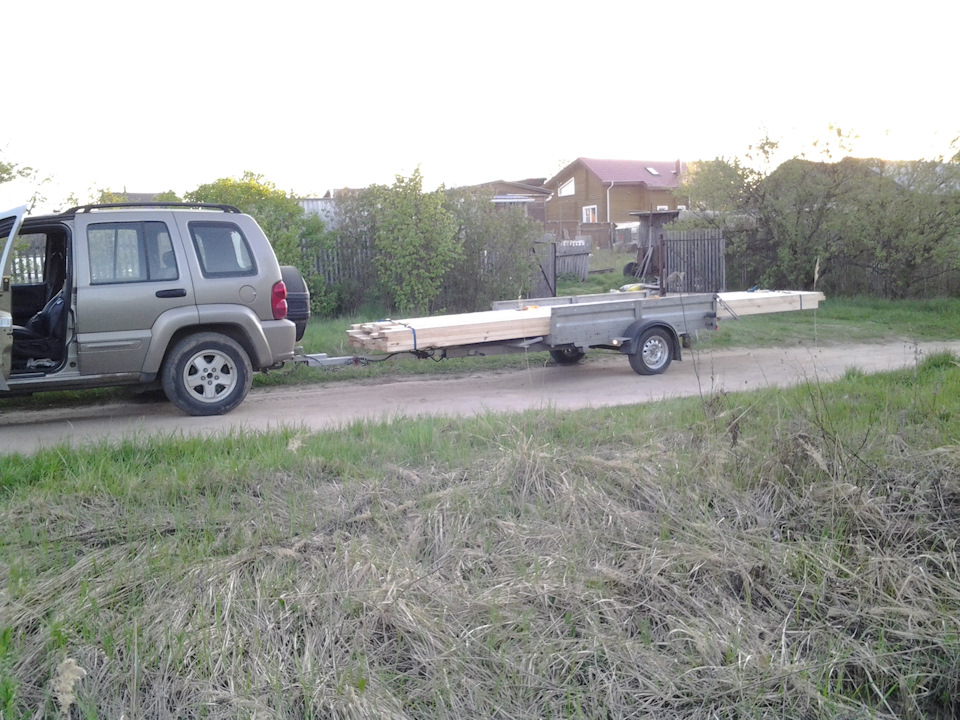

Ну и что получилось в загруженном состоянии

Немного про то, как я увязываю доски. Основная затяжка — через петли в платформе + спереди и сзади доски стягиваются ремнями чтобы не «распушался».

Максимально что перевозил с удлинителем — 1,4 куба обрезной доски. Ехать можно, но уже не комфортно. На скорости 80 км/ч начинается раскачка прицепа, так что всю дорогу шел 70, благо ехать всего 30км было.

Источник

Удлинитель дышла прицепа: выбираем самую надежную конструкцию

Всем доброго времени суток! Для многих автомобилистов прицеп стал незаменимым средством для перевозки стройматериалов, урожая с дачи, мебели и прочих объектов. Но не всегда стандартных размеров этот прицепного ТС хватает для транспортировки тех или иных элементов. Потому удлинитель дышла прицепа становится выходом из сложившейся ситуации.

Дышло широко применяется для перевозки длинномерного груза, если его длина превышает 5-6 метров. Обычные прицепы дают возможность транспортировать те же доски, если их протяженность не выходит за рамки 5-6 метров.

Для более длинного груза потребуется задействовать удлинитель, чтобы не нарушить правила дорожного движения, а также обеспечить сохранность самого груза.

Разновидности

Для начала посмотрите на комплектацию приобретенного вами прицепа. Есть примеры, когда удлинитель идет в комплекте с ТС.

В удлинителе могут нуждаться владельцы различных автоприцепов, включая:

Про многие из этих брендов на нашем сайте есть отдельные материалы. Просто зайдите в раздел с легковыми прицепами, либо воспользуйтесь удобным полем для поиска информации.

Думаю, каждому из вас понятно, зачем такие вспомогательные элементы могут потребоваться автомобилисту.

Потому наша основная задача теперь заключается в том, чтобы выбрать подходящий вариант, разобравшись в разновидностях и некоторых нюансах.

Фактически удлинители отличаются по своему назначению и особенностям изготовления. Не забываем про габаритные характеристики и используемые материалы.

Классификация по изготовлению

По сути, у автомобилиста есть два основных варианта. Это купить конструкцию, дополняющую основной прицеп, либо же собрать ее своими руками.

Сразу скажу, что второй вариант не лучшая идея. Да, конструктивно это может быть обычная труба с несколькими отверстиями. Но и здесь есть свои нюансы, особенности изготовления, доступные для реализации лишь в условиях профильного производства.

Если вы хотите, чтобы ваш легковой прицеп одинаково безопасно и надежно эксплуатировался с удлинителем и без него, отдавайте предпочтение заводским изделиям. К тому же, многие производители предлагают в качестве запасных частей требуемые конструкции, а некоторые, как Курганские прицепы, штатно комплектуют ими свои модели автоприцепов. Получается, что ничего искать, пилить и высверливать не придется. Достаточно лишь приобрести готовое изделие, и по инструкции производителя установить на ТС.

Да, некоторые успешно собирают удлинители своими руками для собственного легкового автоприцепа. Но здесь потребуется выполнить расчет длины, учесть изменяющуюся нагрузку, сопоставить с грузоподъемностью и прочими характеристиками.

Грубо говоря, приварить первую попавшуюся трубу не получится. Это может повлечь за собой серьезные последствия.

По назначению

По назначению подобные изделия также можно разделить на 2 подкатегории.

Между ними выбирают довольно часто, хотя объективно только один из двух вариантов окажется наиболее правильным.

Универсальные. Это удлинители, которые в теории подходят для большого количества разнообразных моделей автоприцепов. Универсальность имеет как свои преимущества, так и недостатки. Конфликт между параметрами девайса и самого автоприцепа могут спровоцировать внезапную поломку, нарушение целостности изделия, разрушение соединений. Многие универсальные модели выполнены не лучшим образом в плане конструкции и используемых материалов. Потому от такой идеи я бы посоветовал отказаться.

Исключением являются лишь те ситуации, когда второй вариант приобрести попросту невозможно.

В целом я не лучшим образом отношусь к универсальным вспомогательным элементам для легковых автоприцепов. На моем опыте встречалось множество откровенно низкосортных изделий.

Да, в теории они подходят для большого числа прицепов. Но на практике все не так просто. Некачественный металл, не соответствующие прицепу отверстия для соединения, необходимость выполнения дополнительных отверстий в металле и пр.

Антидождь для стекла автомобиля: купить готовый или сделать самому — что лучше

Модельные. Это те конструкции, которые подходят под заводское дышло определенной конфигурации. Важно понимать, что производители автоприцепов используют буквально несколько основных вариантов дышла, которые монтируются на разные модели прицепов. Это позволяет обойтись одним шаблоном для сборки большого числа изделий. Потому для одного и того же дышла от одного производителя предлагается идентичные удлинители. Модельные выполнены в полном соответствии с габаритами и отверстиями для применения этих аксессуаров.

Как вы понимаете, я целиком и полностью поддерживаю в этом случае модельные варианты изделий.

Если вы придерживаетесь иного мнения, обязательно напишите об этом в комментариях и аргументируйте. Мы непременно обсудим этот вопрос и придем к определенным выводам.

Материал изготовления, покрытие и состояние

Удлинители для дышла, представленные в виде трубы с определенными габаритными характеристиками, обычно делают из стали.

Красивый чехол на ручку КПП: сделать своими руками или купить

Встретить конструкции на основе нержавейки вряд ли получится. Применять алюминий для таких задач нецелесообразно, поскольку материал крайне мягкий. Предпочтение стоит отдавать высокопрочной стали, которая не гнется при высоких нагрузках, но при этом и не разрушается, не дает трещин. Металл может быть достаточно хрупким.

Что же касается покрытия, то предпочтение лучше отдавать оцинкованным изделиями, которые в завершении обрабатываются порошковой краской. Так деталь максимально защищена от коррозии, и может служить долгие годы.

На этом у меня пока все. Если остались какие-то вопросы, пишите в комментариях.

Подписывайтесь, оставляйте отзывы, рассказывайте своим друзьям про наш проект!

Источник

Удлинитель дышла

Решил изготовить удлинитель дышла на прицеп МЗСА с длиной кузова 2.4 метра тк изредка надо возить 6-ти метровые доски на дачу. А платить за доставку 5-10 досок совсем не выгодно. Доставка выходит дороже.

Сперва попробую ответить на возможные вопросы.
1- Как «дела» с ГИБДД? Честно, что-то сказать тут мне особо нечего, потому что удлинитель использую только для того чтобы доехать от стройбазы до дачи. Это всего 2км по крайней дороге(смотрим фото), где ГИБДД не частные гости и может быть только на 9 мая. Ну и старался сделать его не сильно колхозным, что бы не привлекать внимание. Но! Могу предположить что ничего не будет тк во-первых сам завод МЗСА продает удлинитель ( тока цена на него 8-9к), а во-вторых это современный прицеп с ОТТС в котором он прошел одобрения под все сразу( по крайне мере такой я видел в интернете, свой проверять сейчас не охото было) где я видел даже две оси и удлинитель. На что само собой напрашивается вывод, что эксплуатация с удлинителем возможна. Как я понимаю, сейчас база с завода идет одна, а сверху это уже навесное( могу ошибаться). Но когда я ставил прицеп на учет, я поинтересовался у инспектора, могу ли я с прицепа снять борта и поставить на него будку/кемпер/дом( в документах написано как легковой прицеп для перевозки груза). На что он дал положительный ответ, при условии что это будет не стационарно(зашито едино с рамой/платформой) и не превышать допустимые размеры и вес. Еще в свою защиту могу сказать что меня несколько раз все же тормозили и с удлинителем, проверяли ТОЛЬКО документы на машину. Просил про прицеп, а в ответ — Да что с него взять то? он новый, вижу электрика работает, на учете стоит. Счастливого пути. Все! Возможно в других регион это так не работает

2- Ездить с откинутым задним бортом который перекрывает гос номер и оптику нельзя же?! Совершенно с Вами согласен. Надо снимать его. В оправдание скажу — смотрите пункт 1 и всегда в такой ситуации я еду в паре. Сзади едет вторая машина.

Ну а теперь про сам удлинитель. Я сделал его не быстросъемным. Но на установку его надо минут 5-10. тк пользуюсь им очень не часто то терпимо. Заводской выполнен единой квадратной трубой. Но найти в продаже квадрат с толстой стенкой 4-5мм почти что не реально. По крайней мере в нашем городе. Поэтому я решил сварить его из набора труб 20х20 и 30х30 с толщиной стенки 2мм. Так у меня получилась труба где присутствуют внутренние ребра жесткости и стыки все в разбежку.

Из стали 5мм вырезал боковые накладки которые ставятся вместо прицепной головки. А на конце удлинителя приварил две полоски, которые огибают родное дышло. Все это скручивается болтами м12 прочностью 12.9

Затем пробная примерка. Все скрутил, смотрел что бы все легко собиралось. Если где-то какие-то проблемы то подпиливал или раскачивал

Затем окончательно все проварил, обезжирит и покрасил краской хамирайт

Чтобы электрофицировать прицеп, был изготовлен удлинитель из штатных вилки и розетки

Собственно на этом все. Для установки удлинителя надо снять головку и надеть ее на удлинитель. А сам удлинитель прикрутить на ее место. Для этого использую накидной ключ и трещетку с головкой

Источник

Удлинитель дышла

Наконец-то собрался сюда написать… На улице холодно, сыро и дни короче… Короче, осень…

В начале лета, таки припёрло делать удлинитель дышла, чтобы возить из магазина 6-ти метровые материалы в малых количествах. Прицеп САЗ-82994. 4-х метровые трубы-доски вожу без проблем.
Для балки удлинителя купил отрезок трубы 40х60х3, шарик Ø50 с резьбовым концом, кронштейн стабилизатора с Газели 3302-2916052, замок дышла прицепа фирмы Knott для прямоугольной трубы шириной 40 мм, болт М20х130 с гайкой, стяжные болты М12 с гайками, заказал втулку Ø38хØ20х100 и обточку длинной гайки М24 под Ø36.

Первоначально планировал обойтись без сварки на прицепе, сделал пластину с отверстиями под болты М12 и приварил гайки к кронштейну стабилизатора, но поскольку всё это было подготовлено зимой, к весне пластина благополучно была положено в надёжное место, которое было забыто. Впрочем, когда по теплу был примерен кронштейн к дышлу, выяснилось, что для того чтобы использовать пластину, надо было подпиливать миллиметра на 2…3 трубу дышла, для прохода стяжных болтов, что категорически не хотелось.
Разметку отверстий и разметочное сверление делал в цехе на станке, сверлом Ø8, с одного установа, чтобы обеспечить соосность отверстий. Потом, до необходимого большого диаметра рассверливал ступенчатым сверлом:

Сварка собственно удлинителя осуществлялась сварочным полуавтоматом, варил не я. Под болты крепления сцепной головки поставил распорки, сделанные из сгонов водопроводной трубы Dн15.

После этой подготовки перевернул прицеп. Болты крепления сцепной головки прицепа пришлось перевернуть гайками вверх, чтобы концы болтов не упирались в трубу удлинителя, немножко менее удобно стало пользоваться рукояткой сцепной головки, всё равно надо будет укоротить.

При этом снял кронштейн передней опоры дышла (очень хорошая штука, жалко, что снял, предохраняет головку от грязи, когда опускаешь дышло). Полноценной замены пока не придумал.

Можно было бы опору сохранить, сначала думал обойти её с двух сторон трубами 30Х60, разрезав трубу удлинителя, но потом не стал так делать.

Закрепил на удлинителе дышла задний кронштейн болтом М20х130 и пристроил это всё на дышло.
