Установка AUX через усилитель
При покупке Теаны был весьма неприятно удивлен отсутствием AUX входа на магнитоле. Видимо, японцы решили, что владельцы таких авто слушают только Бизнес-ФМ и Моцарта на CD.
Ну а мы народ простой, нам подавай мясцо разное, да позабористее, а такого по радио не крутят — тут вам не Скандинавия с их метал-радио.
Почитал тут как народ вопрос решает. Разные громоздкие приблуды неохота — надо думать куда ее крепить — в бардачке неудобно пользоваться, под магнитолой некрасиво — торчит какая то уродина и весь вид портит. К тому же все равно уже сто лет не пользуюсь ЮСБ, т.к. нужное мне количество музыки ни на какую флешку не запихнешь, да и навигация на угад — не наш метод. Поэтому нужен только AUX. А для его появления в штатной магнитоле многого не надо: аудио-штекер 7- или 8-контактный, разъем 3,5 джек (мама), кнопка/тумблер
и проводов метр.

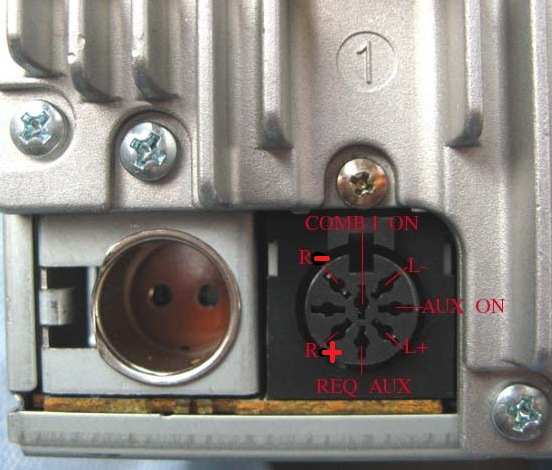

Схемка простая (спер картинки у Andy-06)
Обратите внимание — в большинствен БЖ эта картинка неправильная — полярность правого канала указана неправильно. На моей картинке эта ошибка исправлена.

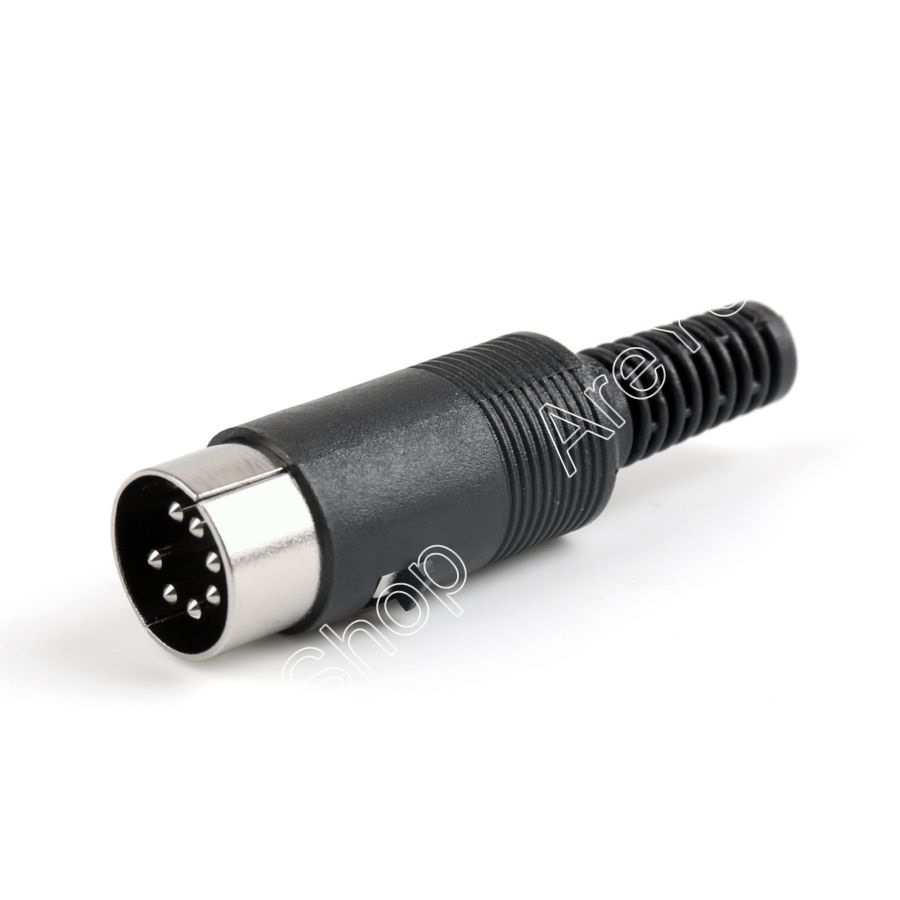

Искать 8-контактный разъем, подключаемый к входу сд-чейнджера смысла нет — нигде не найти, да и все равно 8 контакт не нужен. 7-контактных разъемов везде полно. Кстати, из 8 контактов нужно только 5.
Сначала спаял все без усилителя. Конечно читал. что будет тихо, но возиться с усилителем было неохота. А вдруг и так сойдет?

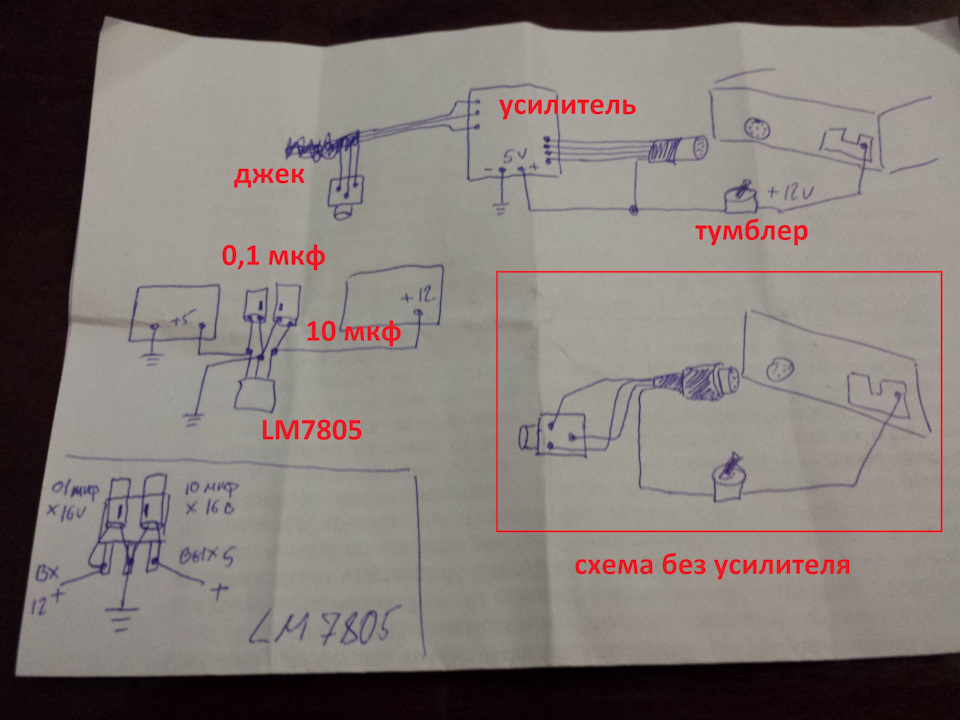

Понимаю. от таких картинок из глаз может пойти кровь, но долго вычерчивать красоту лень — и так все понятно.
В общем, схема рабочая, но без усилителя звук и впрямь весьма тихий. Для многих может оказаться вполне достаточно, но я люблю чтоб по-хардкору долбило. Поэтому, покатавшись так несколько дней, решил все же прикрутить усилитель.

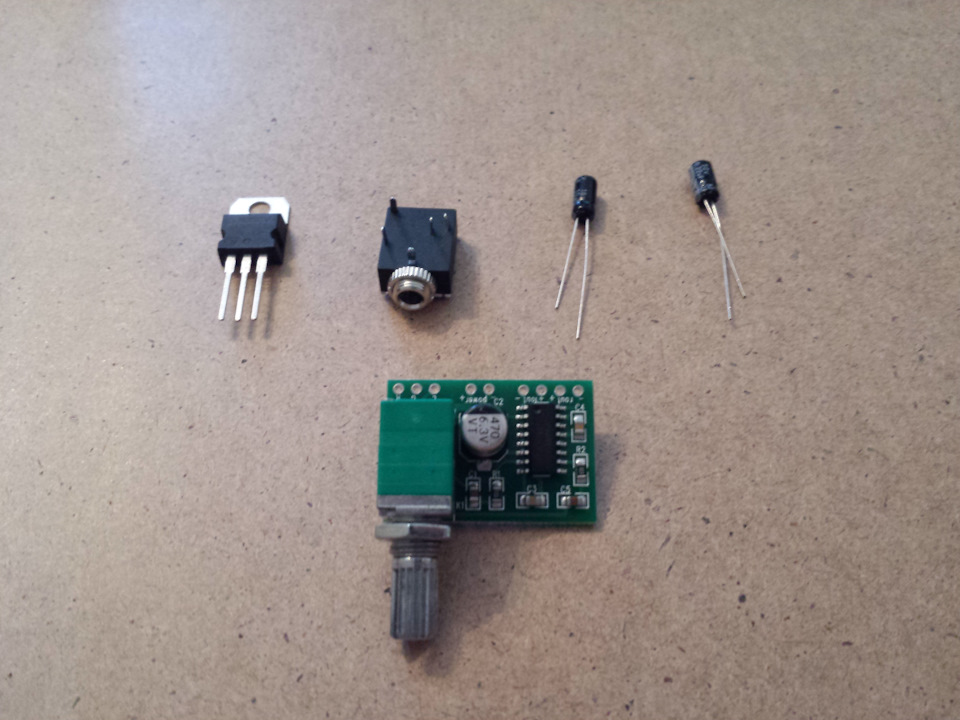

Для этого нам понадобилось следующее:
— сам усилитель 2 канала по 3 Вт. Взял в радиомагазине за 120р., для любителей ждать по два месяца с Алиэкспресса — там цена 45 рублей. Регулятор громкости не нужен, берите без него, он только место занимает, все равно ручку в крайнее положение выкручиваем.
— стабилизатор напряжения. Сеть авто 12 В, а усилок питается от 5 В. Стабилизатор можно любой, хоть нашу КРЕНку, хот китайскую какую, главное, чтобы была 12В-5В. стоит от 15 до 30 р.
— пара коденсаторов электролитических (не знаю зачем они, но из песни слов не выкинешь, раз на схеме есть — надо ставить). оба по рублю.

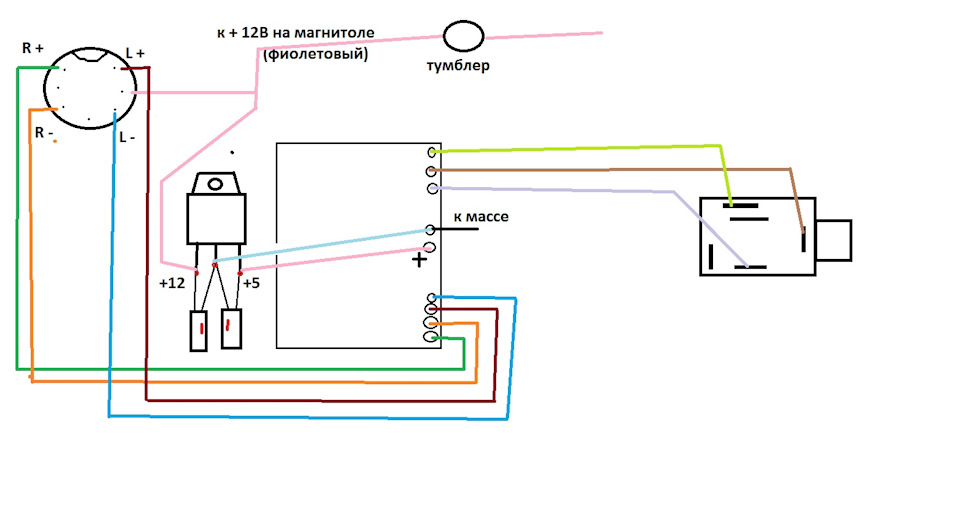

Паяем все это по схеме, выложенной выше.

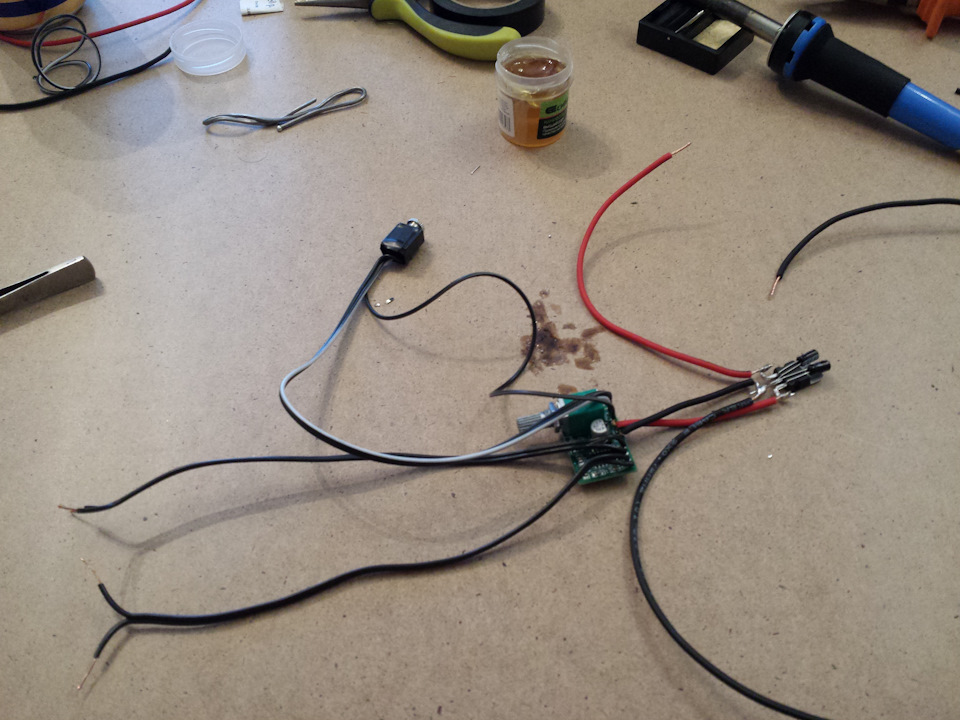

Если все сделали правильно, должно получиться намного аккуратнее, чем у меня
Провода к плате залил клей-пистолетом, замотал все изолентой, т.к. нигде не откопал ничего похожего на корпус.
На этом дома все, бегом пробовать — работает вся эта ерунда или зря час сидел канифоль нюхал.
И активация АУКСа и плюс усилителя берем с фиолетового провода на фишке питания магнитолы. Минус усилителя — кто где найдет. Я нашел на блоке сигналки.

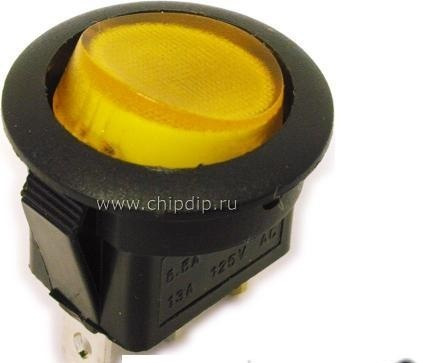

Включаем тумблер
Одного не пойму, если в магнитоле изначально заложен режим AUX, почему не вывели разъем? ох уж эти японцы.

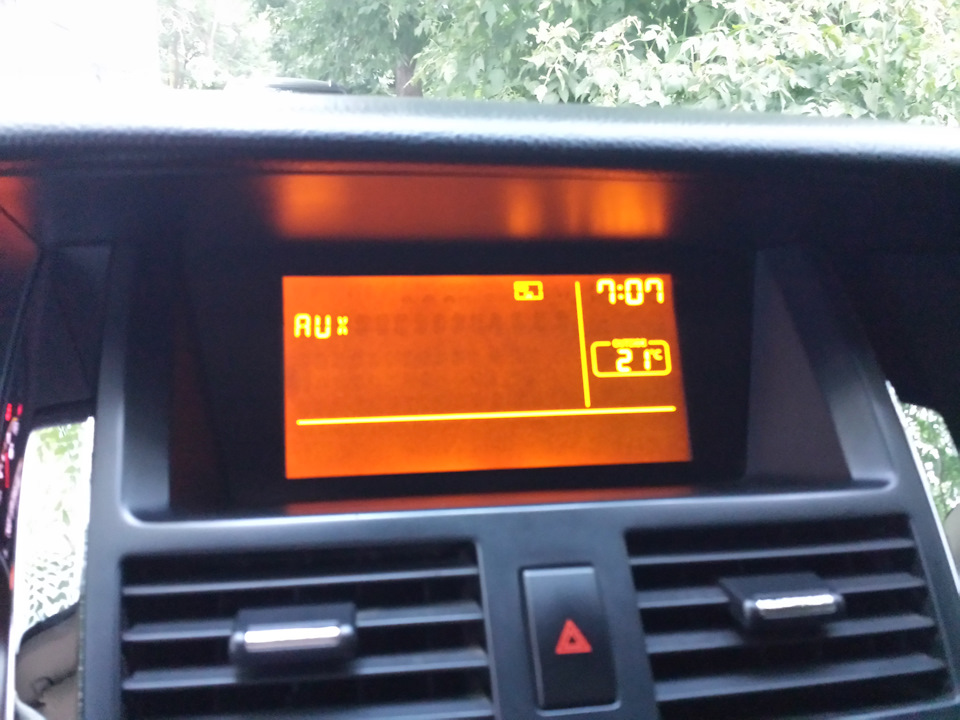

В общем и целом все удалось — звук отличный и благодаря пред-усилителю раскачивает магнитолу как надо. Честно говоря, не понимаю за что ругают штатную акустику Теаны — звук весьма и весьма годный.
Особо порадовало то, что несмотря на кучу соплей, повешенных при пайке, и отсутствии экранирования дешевых проводов, шумов и наводок нет, только на максимальной громкости небольшое шипение когда воспроизведение на паузе. Но при максимальном гейне не то что этот шум не услышишь, там вообще оглохнешь.
Так что кто сомневается — не сомневайтесь, паяльник вам в руки. Ничего сложного нет. По времени на все пару часов.
Как улучшить звук через Aux? USB ЦАП Sonata HD
Если бы знал, что при помощи этого гаджетов можно улучшить звучание с телефона, то возможно даже не покупал бы Андроид в машину. Но сейчас же есть и то и другое и в моем случае не вяжется с Андроидом. А у events все отлично 👍 Ради интереса протестировал в машине жены через aux — отличный результат. Звук громче и чище. Но она редко слушает с телефона музыку. А по сему: Продам USB ЦАП Sonata HD улучшает качество исходного звука. Подключается как посредник между телефоном и aux. Может цепляться к ГУ на Android. С одной стороны вход AUX с другой USB/Type C. С моим головным устройством не зашло. Голова не поддерживает aux.
Цена вопроса:2000
BMW X3 2007, двигатель дизельный 3.0 л., 218 л. с., полный привод, автоматическая коробка передач — автозвук
Машины в продаже
Комментарии 8
Собирал в своё время CARPC в поисках чистого звука, в итоге сейчас у меня в машине акустика — усилитель — ЦАП — оптический кабель — ЦАП (usb to toslink)и к нему по USB TypeC подключаю телефон. Звук очень хороший, на порядок лучше всяких китайских Android-ов. Плюс музыку не качаю а подписан на Google Play Музыка. Так что тема хорошая. В Бехе тоже хочу в AUX воткнуть что-то подобное
aliexpress.ru/item/400062…&sku_id=10000009351930696
Могу свой продать. Мне не пригодился.
Спасибо, приглянулся другой. На Авито купят.
Привет! А через блютуз — хуже получается звук чем через этот ЦАП?
Это довольно странно. Если пользуемся блютузом, то видимо декодирование звука происходит в телефоне, а цифро-аналоговое преобразование — в ЦАПе магнитолы. Звук получается фиговый, потому что цап магнитолы и штатный усилитель — барахло.
Если мы используем сей девайс, то мы исключаем из цепочки цап телефона (который возможно на многих телефонах тоже фиговый), заменяя его на эту Сонату. Однако мы получаем два дополнительных преобразования — из цифры в аналог в сонате и из аналога в цифру (и потом, после обработки — опять в аналог) в самой магнитоле.
Или я не прав и штатная магнитола не цифрует звук с аукса?
Если это так, и звук с аукса не цифруется, а только усиливается и обрабатывается аналоговыми фильтрами (че-то я в это не верю), то мы заменяем цап магнитолы на цап Сонаты. Неужели цап штатной магнитолы настолько фиговый что можно услышать разницу?
Ну в машине у супруге подрубаю звук через aux с преблудой и без — разница ощутимая. Я по примеру events www.drive2.ru/l/568532175029274674/ хотел замкнуть порочный круг, чтобы звук через ЦАП по кругу гонять. Но при этом пользоваться блютуз и т.д. суть в том чтобы на услок и динамики шел звук через этот ЦАП. Но у меня похоже в ГУ aux не предусмотрен. Поэтому звук с андроида идёт напрямую на нештатный 4к усилитель и потом на динамики. (Родная магнитола в этом вообще не учавствует). Вчера отстроили усилок под новую голову, и в самом Андроиде покопались со звуком — получилось неплохо (особенно учитывая диаметр динамиков Eton 100 mm 🤷)
Привет! А через блютуз — хуже получается звук чем через этот ЦАП?
Это довольно странно. Если пользуемся блютузом, то видимо декодирование звука происходит в телефоне, а цифро-аналоговое преобразование — в ЦАПе магнитолы. Звук получается фиговый, потому что цап магнитолы и штатный усилитель — барахло.
Если мы используем сей девайс, то мы исключаем из цепочки цап телефона (который возможно на многих телефонах тоже фиговый), заменяя его на эту Сонату. Однако мы получаем два дополнительных преобразования — из цифры в аналог в сонате и из аналога в цифру (и потом, после обработки — опять в аналог) в самой магнитоле.
Или я не прав и штатная магнитола не цифрует звук с аукса?
Если это так, и звук с аукса не цифруется, а только усиливается и обрабатывается аналоговыми фильтрами (че-то я в это не верю), то мы заменяем цап магнитолы на цап Сонаты. Неужели цап штатной магнитолы настолько фиговый что можно услышать разницу?
Покупал модуль csr8675 aptx hd с Блютус 5,0.
Хорошо звучит, но всё равно проигрывает по качеству проводному подключению к ЦАП.
Звук черех aux/ip-bus? Можно слушать или кровь из ушей? Пробую китайский hi-fi плеер+японская магнитола.
Конкретно на Симе дела с воспроизведением музыки обстоят так:
CD-проигрыватель в торпедо, под ним кассетник, пустое место в бардачке+штатные тюльпаны в подлокотнике.
Вариантов вроде бы много, но…
1) штатный мафон-звук потрясный! реально качает, играет чисто и громко, кнопочки на руле, все дела…
но очень капризный к дискам, да и песен влазит на болванку отсилы 15. Прошлый век((
2) dvd в бардачок-у меня такой стоял, да это удобно вроде, клипы/мультики/плейлист на штатном мониторе, кнопки громкости работают на руле. Но! во-первых надо выводить ик-датчик и держать под рукой пульт, что не добавляет шарма интерьеру, во-вторых звук, он ужасный. Ни в какое сравнение со штатной головой.
3) ятур? Отстой! Во-первых, эта сволочь у всех поголовно имеет прикол зависать, для перезагрузки надо глушить/заводить авто. Мне такие танцы с бубном не нужны. К тому же, это лишний посредник на пути звука, и громкость падает на 10-20%, да и «чистота» оставляет желать лучшего.
4) не штатное гу. Вот это уже ближе к делу. Находим распиновку штатной головы, режем провода и подключаем на штат, который ставится вместо кассетника на штатные крепления как к себе домой.
Лично моя проблема в том, что я перебрал несколько мафонов, и лишь третий по счёту гармонично вписался в интерьер и по дизайну и по цвету/подсветке.
Это Carrozzeria старой школы, с кучей настроек и отличным потенциалом, но вот беда, он ровесник моего авто)) а значит удобств в виде воспроизведения музыки у него немного.
Жесткого диска нет, флешки тоже(но это и хорошо, звук с них стрёмный). Зато имеется волшебный разьем ip-bus на задней стенке. Приобрел на али за 160р кабель, незаметно вывел его в подстаканники под руку.
В мафоне имеем мультибитный процессор, а значит и подключать надо что-то весёлое, а не просто mp3-плеер или же смартфон(пробовал и айфон и не дешевый meizu), там звук как из унитаза.
И обратил я взор на hi-fi плееры, их великое множество, перечислять нет смысла. И дошел до Zishan Z1/Z2/Z3/DSD. Перелопатил кучу отзывов и страниц форума 4pda.
Заказал себе Z2, как среднячок, выдающий «много музла за мало денег». Плюсом, это буквально конструктор. Корпус прикручен на шурупах, всё легко разбирается.
В нём можно менять операционный усилитель простым методом «вытащил-вставил». Что расширяет возможности подбора звучания под свои уши. Можно даже без труда поменять аккум на более ёмкий.
Перепаять конденсаторы тоже не проблема. В общем, для аудиоманьяков-непаханное поле, при наличии не трясущихся рук и скромного денежного вливания, этот бюджетник затыкает многие дорогущие/именитые плееры.
Но если честно, многих неискушенных звук устроит на 100% даже в стоке.
Пришел плеер, вставил в него для начала карту на 16gb, забив её mp3 музыкой.
Выставил в Pioneer настройку aux,
повысил громкость сигнала, подключил Zishan через LO(line out) и начал слушать знакомые композиции.
Чёрт возьми, а недурно играет! ни в какое сравнение со всем тем, что я пробовал раньше, забудьте про подключение смартфонов и айфонов через aux, это всё фигня.
Далее всю ту жу музыку перегнал в Flac, езжу слушаю…звучит ещё лучше, особенно свежие композиции, доволен как удав. При этом нет ощущения, что декодирование урезает композиции до 256кб/с.
Громкость стала ниже, по-сравнению с дисками? Нет! Абсолютно. Более того, запас огромный. Даже когда я подключил плеер дома к огромным наушникам, он их вытянул и до максимума я не смог повернуть крутилку громкости, реально заболели мозги.
В общем, так я проездил неделю, села батарейка. Носить домой заряжать? э нееет. Подключать к прикурке постоянно? Э нееет. Купил по акции за 588руб пауербанк на 10000mah, положил в подлокотник.
Раз в 5-7 дней подключаю банку, он его за 2-3 часа заряжает и всё. А сама банка периодически питается прикуркой. В случае чего и банка и плеер пригодятся и не надо их дарить при продаже авто.
И вот на днях пришел мне операционный усилитель OPA2132(обошелся в 200руб), заказал с Али по совету других. Решил поменять его. Открыл корпус плеера, вытащил пинцетом родной ОУ, поставил этот.
Смысл? а в том, что он добавляет композициям чистоты, прозрачности и детальности, убирается «каша» на средних частотах. Многие его советуют и я не пожалел, звучит сочно, хлёстко.
Рекомендую! если у вас старый патефон с разъемом ip-bus, не спешите его выбрасывать, это отличный вариант слушать любимые композиции в большом кол-ве и не париться со стопкой болванок и их заиканием.
p/s вот сборник оу для zishan:
LM4562 (сток) — плохая проработка сцены в глубину (разделение инструментов), глубокий бас, неинтересное звучание, средняя детализация
NE5532 — столь же неинтересное звучание с плохой проработкой сцены, однако детали значительно лучше
LME49720 — глубокий, порой даже излишне бас, хорошая проработка сцены и детализация, яркое приятное звучание
LME49860 — чуть меньше баса, однако при этом акценты распределяются по местам и мы получаем буквально идеальное для данного плеера звучание, на нем и происходило основное тестирование аппарата.
LM6172 — бас как и в LME49860, чувствуется некоторая кристальность, очень точный и детализированный звук, на мой взгляд отличный выбор тех кто ценит прозрачность в звучании.
LM4562 — этот усилитель про бас и про мягкость, при этом достойная глубина сцены и небольшой уклон на верхнюю часть средних частот, который скорее добавляет шарма весьма неназойливой подаче.
OPA2134 — очень своеобразное звучание с акцентами на средних частотах, хороший уровень разделения инструментов, но итог скорее музыкальный, чем точный.
OPA2132 — наверно самый приятный звук, который доводилось слышать, с высоким уровнем детальности, прозрачности и внушительной глубиной сцены. Лучший выбор наряду с LME49860, однако несколько дороже собрата.
Подключение усилителя без магнитолы к смартфону
Подключать хорошую аудиосистему всегда нужно с качественным головным устройством – магнитолой. Если вы купили хороший усилитель и качественные колонки, то плохая магнитола испортит вам звучание как минимум слабым функционалом настройки.
Как-то раз моя магнитола сломалась и начала «фонить». Тогда я немного переделал схему подключения не выкидывая магнитолу, но не используя ее в аудиосистеме. Практически не используя.
Схема подключения
Если вы не разбираетесь во всех этих устройствах, объясню на пальцах. Вы передаете магнитоле звук, через USB, AUX, Bluetooth – не важно. Дальше она через «колокольчики» RCA отдает его усилителю, который в свою очередь передает сигнал на колонки.
Так как магнитола является первоисточником, то именно на ней все настраивается в большинстве случае. Режутся частоты по каналам и т.д. Речь сейчас не про это. Но, настройки есть на самом усилителе, которыми тоже пользуются.
Идея следующая – заменить магнитолу вашим смартфоном. Мы будем передавать музыку напрямую усилителю, а не через магнитолу. Соответственно настраивать все звучание будем на усилителе.
Подключение 2-канального усилителя
Мы покупаем кабель RCA – jack. Это кабель с одной стороны которого два «колокольчика», а с другой стороны которого AUX. Они продаются сразу 5-метровые. Я покупал короткий, так как у меня дома завалялся AUX удлинитель.
«Колокольчики» подключаем к усилителю, теням провод через весь салон к водительскому креслу, где другой конец подключаем к телефону.
Подключение 4-канального усилителя
Мой усь был 4-канальным, поэтому мне потребовалась пара так называемые «игриков». Это разветвитель, где 2 папы и 1 мама. Таких кабелей потребуется 2 штуки. Папы подключаются к усилителю и в две мамы вставляем наш переходник AUX.
Дальше также тянем провод к водительскому сиденью.
Питание усилителя
Это явный минус такого способа, ведь усилитель будет всегда включенным. В моем случае магнитола работала, она просто издавала фон. Поэтому я оставил управляющий провод и включением магнитолы включал усилитель, а звук уже передавал со смартфона.
Если вы изначально без магнитолы, то можно приколхозить какой-нибудь тумблер или кнопку.
Цена вопроса – не более тысячи рублей, вместо нескольких тысяч на покупку магнитолы.
Не стоит таким образом подключать мощные системы. Что произойдет – непонятно, но все равно в таком случае лучше вложиться в покупку хорошего головного устройства.
