Установка блютуз в авто установка
Установка bluetooth в авто, беспроводное воспроизведение музыки
Хочу выложить свой отчет об установке bluetooth адаптера в машину. Качество звука отличное, мне понравилось (для воспроизведения использовал iphone).
Идея появилась случайно, очень хотелось избавиться от проводов и флешек и слушать музыку из одного места — с телефона. Хоть у меня в машине и установлен планшет, бывает очень лениво переписывать сначала на флешку, потом нести ее в машину.
Решение было найдено достаточно простое — адаптер для создания беспроводной аудиосистемы Logitech Bluetooth Audio Adapter. Эта кроха подключается к прикуривателю через преобразователь 12В на 5В, потрепляет всего 125 mA, а к магнитоле подключается через штатный кабель AUX. Если руки прямые, по деньгам получается 1500 руб вся затея.
Что это дает:
— слушать любимую музыку с телефона на штатной акустике без проводов
— громкая связь
Потребуется:
— bluetooth адаптер logitech — цена 1100 руб. (подойдет любой китайский за 300 руб, но жертвуем качеством звука)
— AUX кабель — 400 руб.
— преобразователь напряжения — 150 руб.
При включении зажигания, через 2 секунды включается bluetooth, телефон автоматом находит и цепляется к системе. В телефоне включаем любой музыкальный проигрыватель и слушаем музыку =)
Для первого сопряжения устройств, необходимо нажать на кнопку, по этому прятать эту коробочку не стал и вынес в подлокотник.
Всё работает как часы =) Сегодня провел первую установку.
Готов помочь с установкой и советами.
Bluetooth адаптер для магнитолы: подключение по AUX, USB и через прикуриватель
Все привет! Bluetooth адаптер в машину – это небольшое устройство, выполняющее роль коммутатора для взаимосвязи автомагнитолы и других гаджетов. Подобное устройство рекомендовано к использованию во время поездок, так как может проигрывать песни с сопряженного смартфона, управлять ими, не отвлекаясь на телефон.
Основные назначения
Блютуз адаптер для автомагнитолы реализует пару-тройку основных функций:
Некоторые блютуз модули для автомагнитолы оснащены и большим числом функций. Все зависит от выбранной модели.
Плюсы и минусы использования
Bluetooth модуль для магнитолы в автомобиле преобладает массой положительных опций:
Минусом является то, что USB Bluetooth адаптер для магнитолы занимает один единственный разъем для аудиовыхода. Но этот недостаток можно обойти некоторыми хитростями.
Виды девайсов
Единой концепции ресивера для магнитолы не существует. Вы можете выбрать из того, что представлено на рынке с поправкой на свою автомагнитолу. Каждый и адаптер имеет свои положительные и отрицательные стороны, поэтому знакомьтесь с каждым и подберите то, что посчитаете нужным.
FM-трансмиттер
Тип адаптера в виде FM-трансмиттера очень популярен в России среди автолюбителей. Этот адаптер сопрягается с прикуривателем. Разрешает прослушивать музыку, принимать звонки со смартфона, слушать радио. Огромный минус адаптера – он постоянно должен быть подключен к прикуривателю. Дополнительными неудобствами являются:
Популярность приемника обусловлена низкой ценой и наличием данного вида блютуз адаптера на заправках, магазинах автотоваров, радиорынках.
Рекомендуется покупать товар, пощупав его вживую и проверив его функционал. Делать заказ в интернете можно в том случае, если у вас полно времени. На Алиекспресс и в иных интернет-магазинах можно наткнуться на устройства с недоработанными опциями. Например, нет функции добавления аудио с телефона, а опция для разговора присутствует.
Bluetooth-flash
Этот тип адаптера схож с обычной флешкой. Некоторые модели практически от USB-флеш не отличаются. Этот ресивер подключается в USB-порт автомагнитолы и активирует Bluetooth точку доступа для сопряжения магнитолы с другими устройствами. У девайса присутствует ограниченный доступ постоянной памяти, сродни обычной флешки. Магнитола читает данные так, как будто к ней подключен стандартный USB-флешка.
Преимущества:
Недостатки:
Этот вариант блютуз адаптера заинтересует автовладельцев, у которых в наличии нет входа под аудио в автомагнитоле. В данном случае можно жертвовать качеством звучания. Но если есть возможность, рекомендуется качество звука улучшить новой автомагнитолой с интегрированным внутрь модулем беспроводного сопряжения.
Если вы владелец японской автомагнитолы, то вы можете приобрести специальный адаптер, разрешающий сопрягаться и прослушивать радиостанции родной страны. При этом не имеет значения, задействованы будут мощности автомагнитолы или магнитолы + Bluetooth ресивер.
USB bluetooth AUX адаптер
Это лучший вариант адаптера, поскольку задействует для качественного приема сигнала и воспроизведения звука AUX выход, и решает несколько задач одновременно:
Устройство универсальное, поскольку по сути является переходником с SD-формата на USB-устройство. В этом переходе и кроется принцип работы устройства. При подсоединении адаптера, он получает питание и воспроизводит цифровой звук. Такой формат сопряжения напоминает работу беспроводного девайса.
Этот блютуз адаптер напоминает CAN-адаптер. Последний служит девайсом для упрощения управления автомагнитолой. Современные авто имеют электронику с CAN-шиной, позволяющей любую информацию выводить на автомагнитолу.
Основной плюс USB/AUX автомагнитол – он качественно, точно, без заиканий и разрывов проигрывает музыку. Остальные положительные качества:
Инструкция самодельной установки адаптера в магнитолу
Вид торчащих наружу проводов и флешек из магнитолы, занятость портов и входов вызывают некий дискомфорт у автомобилистов. Этого можно избежать, установив Bluetooth девайс внутрь автомагнитолы. Сперва снимите магнитолу с авто и занесите на рабочее место, где с ней можно сделать следующее:
После подключения, следует сделать первичное сопряжение по блютуз с любым гаджетом. Активируйте опцию Bluetooth на смартфоне, обнаружьте автомобильную точку доступа и подключитесь к ней. При первичном подключении понадобится ввести пароль. Стандартным является «0000», но точно можно узнать из инструкции к адаптеру.
Установка дополнительного блютуз модуля в магнитоле для 10 андроида
Доброго времени суток, тем кто читает мой пост! Решил написать его так информации мало про то как заставить работать блютуз в магнитолах которые решили или хотят перепрошиться на 10 Андроид, но стоит модуль блютуз (совмещённый WI-FI и Bluetooth) MD725. На ютюбе есть видео Павла Ануфриева
Там он устанавливает в магнитолу блютуз модуль, отличные видео, очень помогают спасибо ему, обращатесь для ремонта магнитол Магнитолог.ру
Ну а я решил сделать сам такой апгрейд блютуз модуля что бы можно было пользоваться им на 10 андроиде так как модуль MD725 который стоит у меня в магнитоле работает на 5,6,8,9 андроиде но на 10уже отказался работать точнее не поддерживается 10тым андроидом.Захотелось тоже так поставить модуль но в продаже таких модулей не нашел, точнее есть на алиэкспрес такой BC6 но там какие то заморочки он без прошивки и работать просто так не станет нужно либо прошивать микросхему либо если такой же стоял в магнитоле перепаять микросхему уже прошитую с одного в другой, такой вариант тоже не подходит. Искал дальше и наткнулся на алиэкспресс в магазине MARUBOX продаётся модуль блютуз для их магнитол на процессорах PX5 PX6
Я не знал будет ли он работать на 10ке, задал этот вопрос продавцу и тем кто покупал его на странице товара ответов не получил, но решил поэксперементировать и заказал. Модуль пришел, стал устанавливать, так же использовал 4 контакта для соединения с магнитолой RX TX +5V и — минус. Подпаял к его ножкам 4 провода

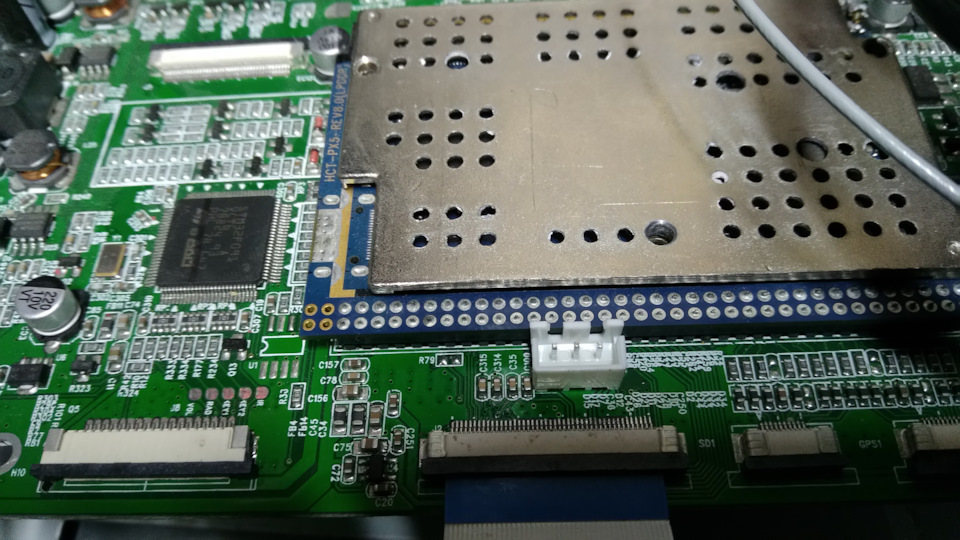

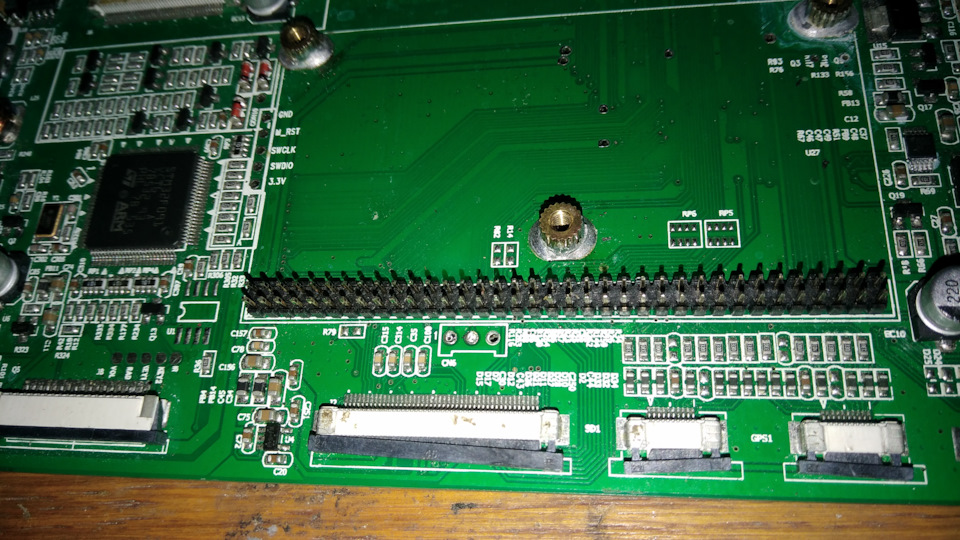

, куда подпаять на плате магнитолы RX TX я узнал из видео у меня такая же плата

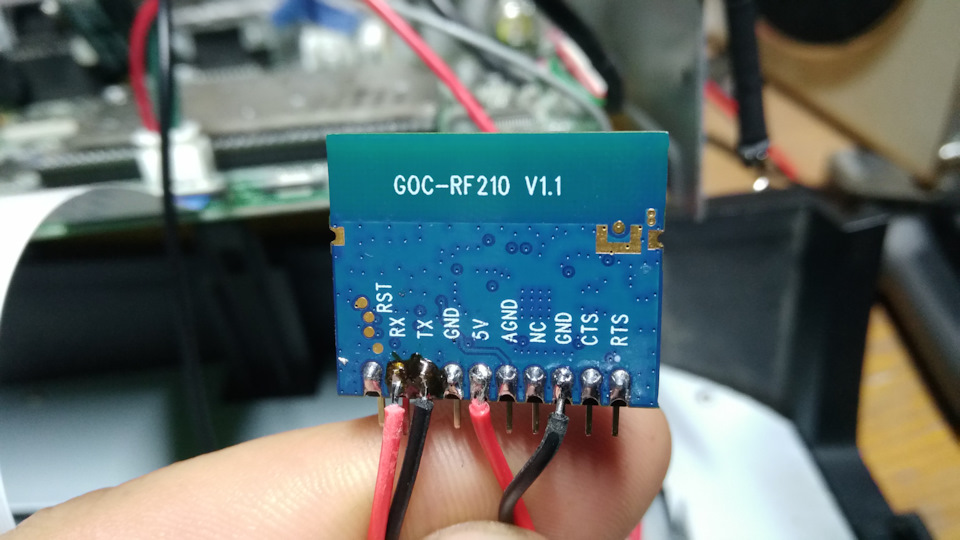

Так как контакты выделены под монтаж разьема и у меня такой разьем был я туда его и впаял чтоб было удобней мне, незнаю может лучше сразу туда припаять провода будет надежнее для дальнейшего использования но сейчас я эксперементирую и пока не устанавливаю его на постоянное место. Короче сделал сьемным его.

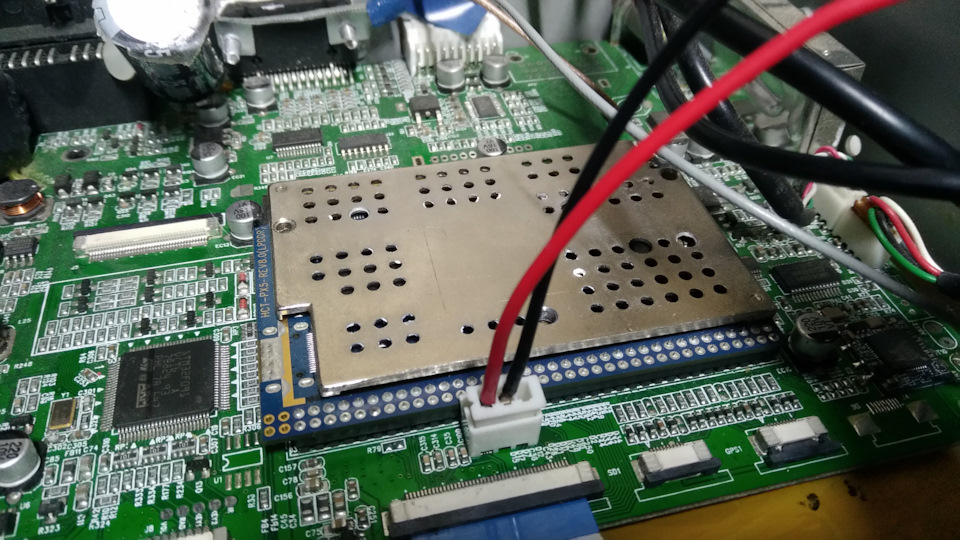

Питание взял с разъема USB +-5V пока что, что бы опробывать, в видео павел берет питание с другого источника да и я если буду мантировать на постоянное место буду брать питание не с USB так как зимой при минусовой погоде флешки ЮСБ у меня «отваливаются» и я так понимаю что зимой и блютуз отвалится если будет питание с них брать. Ну ладно пока так, продолжаем эксперемент.

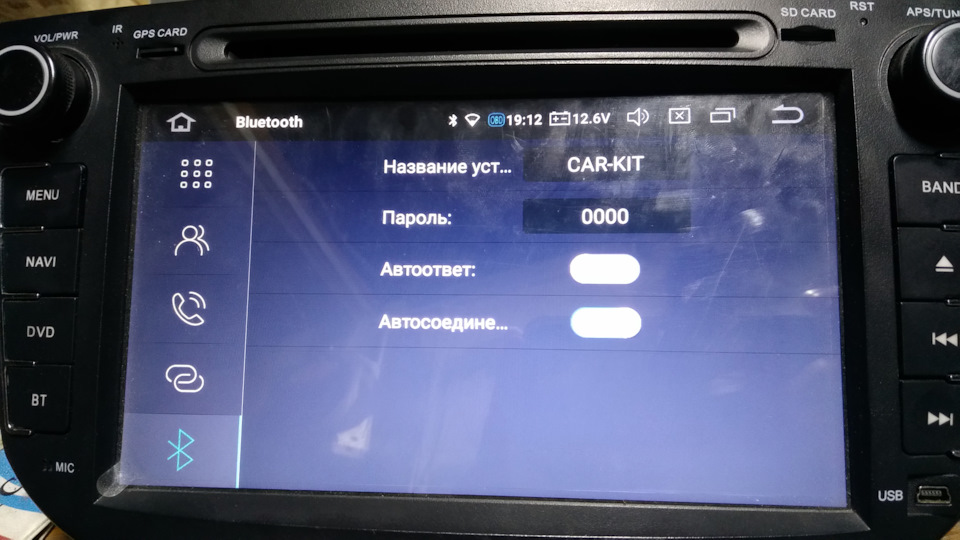

Далее заходим в приложение блютуз смотрим пункты имя и пароль, оказалось пусто, выключаемся меняем местами провода RX TX Запускаем магнитолу заходим в блютуз и ооо чудо появилось название устройства CAR-KIT пароль: 0000.
Проверяю соединение с телефоном всё нашел подключился, так же OBD2 адаптер проверил тоже подключается и работает
Проверил музыку с телефона транслирует и звук приличный без искажений, звонки совершает, незнаю какая там версия стоит 4 или 5 но работает хорошо.
ОБД адаптер тоже проверил подключился через Torgue всё показвает и читает.
И так выяснилось что модуль рабочий и подходит для установки в магнитолу на 10 андроиде где не работает MD725. Заказывайте, устанавливайте, пользуйтесь, радуйтесь.
Вот такой вышел ещё один апгрейд для тех кто заменил процессорную плату с PX3 на PX5 PX6 и остался с неработающим модулем блютуз на андроид 10. Важно помнить что старый модуль выпаивать не надо так как без него не будет WI-Fi сети.
И немного видео
Установка Bluetooth модуля BT-Link в штатную систему Audi Multimedia
В данной комплектации не был установлен модуль Bluetooth и с момента покупки использовался китайский адаптер Bluetooth-AUX. Качество звучания терпимое, но вот необходимость постоянно лезть в телефон для подключения и переключения треков начала напрягать. Также хотелось ездить в ауди с громкой свзяью) Какие были вариант ырешения:
1) Штатное конечно лучше всего, но ценник кусается. Да и искать блоки, искать кто будет все это ставить, прописывать и прочее не хотелось.
2) Модуль от немцев Kufatec, но стоит тоже денег и вроде как там тоже без специалистов по адаптации не обойтись.
3) Yatour, Grom и прочее уже давно не поддерживают относительно новые авто.
4) Bluetooth модуль для Audi BT-LINK. Поддерживает модели Audi c 2009 года. Ничего прописывать ненужно. Список поддерживаемых моделей постоянно пополняется. Цена вопроса 6100 за комплект с громкой свзяью.
Что может модуль:
— передавать потоковое аудио в высоком качестве на штатную систему;
— управление треками кнопками на руле;
— отвечать на звонки и сбрасывать кнопками на руле;
— громкая связь через штатные колонки и микрофон из комплекта BT-Link;
— модуль переходит в режим сна через 10-15 минут после постановки авто на охрану;
— не требует прописки и покупки дополнительной дорогостоящей штатной проводки.
Было решено установить модуль BT-Link для штатной аудиосистемы Audi Multimedia. По такой же схеме ставится на Audi RMC (Q1, Q3). Установка не сложная:
1. Необходимо добраться до разъема мультимедиа системы.
2. Подключить проводку по распиновке.
3. Протянуть микрофон.
4. Все аккуратно разместить в нише над бардачком
5. Установить Audi Multimedia на свое место.
Итак, небольшой фотоотчет с комментариями.
Мультимедиа система находится в бардачке. Для ее снятия потребуются два ключика. Можно заказать с Али за 200-300 руб. А можно купить в Ситилинк и прочих магазинах за 550р универсальный набор.
Вставляем ключики, слышим щелчок замочков и немного вытягиваем на себя.
Как подключить телефон по Bluetooth к автомобилю
Соединям сотовый телефон по Bluetooth с машиной.
Система Bluetooth является беспроводной технологией, которая позволяет создавать беспроводные защищенные локальные сети, что делает данную технологию идеальной для соединений малого радиуса действия между такими устройствами, например, как телефон и информационно-развлекательная система, или между телефоном и громкой связбю системы Bluetooth, которой сегодня оснащаются автомобили.
Смотрите также: Пять лучших автомобильных навигационных систем
Процесс создания таковой сети соединения телефона с автомобилем называется «сопряжением» или «спариванием», так как сама сеть состоит только из одной пары устройств. Несмотря на все то, что одно устройство по Bluetooth можно соединить практически с несколькими (другими) системами и гаджетами, то все-же каждое такое соединение будет надежно и уникально только для одной конкретной пары устройств.
Чтобы успешно создать между сотовым телефоном и информационно-развлекательной системой автомобиля «пару», оба этих устройства должны быть совместимы с Bluetooth.
Большинство автомобильных развлекательных систем оснащены сегодня беспроводной технологией Bluetooth, которая совместима с большинством мобильных телефонов представленных на мировом рынке.
Это позволяет водителю создавать в машине беспроводной канал связи, который будет обеспечивать работу громкой связи с помощью мобильного телефона с которого можно принимать и отправлять звонки не отрывая рук с рулевого колеса. Также такое подключение телефона к автомобилю позволяет водителю принимать и отправлять СМС сообщения, а также прослушивать на аудио-системе автомобиля любимую музыку с телефона и даже выходить в интернет сеть с помощью мобильного интернета прямо с экрана автомобиля.
1). Проверьте ваше оборудование на Bluetooth совместимость
Чтобы использовать свой мобильный телефон в автомобиле с помощью системы громкой связи вам необходимо иметь следующее:
Кроме всего, подключая телефон к автомобилю полезно иметь следующие аксессуары:
2). Убедитесь в том, что в телефоне включена система Bluetooth
В большинстве мобильных телефонов и смартфонов обычно уже есть система Bluetooth. Но, тем не менее, перед соединением мобильного телефона с автомобилем вы должны убедиться и проверить наличие данной беспроводной технологии.
Точный процесс сопряжения (подсоединения) телефона к аудиосистеме автомобиля зависит от марки и модели самого телефона и от информационно-развлекательной системы установленной в автомобиле. Поэтому дорогие друзья в этом руководстве по подключению мы будем использовать универсальные советы, которые помогают подключить телефон к машине независимо от его типа, марки и модели. Тем не менее, соединяя телефон с автомобилем предварительно убедитесь, что вы используете правильные функции настройки Bluetooth, ознакомившись для этого с руководством к машине.
И так, чтобы подключить телефон по Bluetooth к автомобилю для начала нужно убедиться, что данная система активирована в самом телефоне. Для этого Вы должны найти в настройках мобильного телефона определенное меню, которое отвечает за включение/отключение беспроводной системы передачи данных по Bluetooth.
Если вы не знаете где в телефоне включается Bluetooth, то обратитесь к руководству данного устройства, где подробно должно быть рассказано, как включить эту беспроводную систему.
Когда Вы нашли в меню телефона ту нужную функцию, которая активирует или дезактивирует систему Bluetooth, то должны все-равно убедиться для себя, что в вашем телефоне стоит и включена опция- «обнаружение телефона другими устройствами». В зависимости от марки и модели телефона можете также установить время видимости (доступности) вашего устройства для других устройств. Например, вы можете настроить ваш телефон таким образом, что он будет виден другими устройствами всего лишь несколько минут.
В некоторых телефонах возможна настройка, чтобы устройство (телефон) был видим постоянно.
Также, в некоторых определенных моделях телефонов система Bluetooth отключается автоматически по прошествию нескольких минут поиска других устройств, если за эти самые минуты не было сделано ни одного внешнего подключения.
3). Убедитесь для себя, что информационно-развлекательная система автомобиля готова к соединению с телефоном
Многие автомобили имеют у себя кнопку- «TEL», «Phone», «Bluetooth» и подобные, при нажатии на которую начнется процесс подключения автомобиля с телефоном. В некоторых автотранспортных средствах данный процесс «спаривания» телефона с машиной можно запустить при помощи голосовой команды. Также есть не мало автомобилей в которых сам процесс соединения мобильного телефона с информационно-развлекательной системой запускается при помощи активации специальной функции прямо с меню экрана.
В нашем примере мы с вами рассмотрим друзья самый сложный из вариантов, когда, чтобы подключить телефон к автомобилю, вам придется воспользоваться меню на самом экране автомобильной информационно-развлекательной системы.
Хотелось бы здесь сразу отметить следующее, что если вам не удалось найти в машине кнопку Bluetooth или же ваш автомобиль просто не поддерживает голосовые команды, то вам придется найти в руководстве к автомобилю определенный раздел, где рассказывается о подключении телефона к информационно-развлекательной системе и о настройках передачи звука с телефона на аудио-систему машины.
4). Поиск телефона информационно-развлекательной системой автомобиля
К этому шагу подключения вы должны приступить только в том случае, если на вашем телефоне включена опция «телефон видим другим устройствам» и система Bluetooth активирована (если вы хотите, чтобы именно информационно-развлекательная система обнаружила ваш мобильный телефон), а также если на вашем телефоне работает функция «поиск устройств» (если вы хотите чтобы именно сам телефон нашел информационно-развлекательную систему).
Тем не менее, независимо каким устройством Вы хотите включить поиск подключаемого оборудования обе эти системы должны быть готовы к поиску подключения в течение 2 минут.
В нашем примере друзья для поиска телефона мы использовали информационно-развлекательную систему автомобиля. Для этого мы нашли в меню развлекательной системы иконку Bluetooth и нажали на нее, чтоб запустить поиск сотового телефона по беспроводному каналу связи.
5). Поиск информационно-развлекательной системы автомобиля на вашем телефоне
Если Вы хотите произвести подключение прямо с телефона, то вы должны сначала активировать Bluetooth и запустить функцию «поиск устройств». После этого ваш телефон начнет сканировать сеть на предмет обнаружения вокруг всех видимых устройств Bluetooth.
Так что не удивляйтесь, если после поиска на экране телефона Вы увидите различные беспроводные гаджеты (ноутбук, чужой компьютер или чужие телефоны).
Ваша главная задача состоит в том, чтобы после поиска устройств выбрать на экране телефона именно вашу информационно-развлекательную систему или систему вашей громкой связи.
6). Выберите из списка обнаруженных устройств Bluetooth громкую связь вашего автомобиля
После того как телефон обнаружил систему громкой связи вашей машины, на экране своего устройства вы должны найти в списке обнаруженного оборудования доступного для подключения, систему «Hands Free» или т.п. систему.
В нашем примере телефон обнаружил систему «Hands Free» («громкая связь») автомобиля Тойоты Камри. После этого в нашем примере нужно было нажать на надпись- «Hands Free», чтобы начать процесс соединения телефона с автомобилем.
После того, как Вы выберете на экране телефона нужное вам устройство для подключения (или после того как информационно-развлекательная система обнаружит ваш телефон), то вы должны будете ввести на телефоне пароль (ПИН-код) для сопряжения двух устройств.
Как правило, все автомобили, оснащенные громкой связью или системой для прослушивания музыки с беспроводных устройств поставляются уже непосредственно с системой генерации паролей для сопряжения автомобиля с телефоном.
Если ваша автомобиль оснащен экраном информационно-развлекательной системы, то. после того как эти устройства найдут друг друга на экране вашего автомобиля должен высветиться слово «пароль», который вы должны набрать на мобильном телефоне для окончательного сопряжения (соединения) устройств.
Если же ваша машина не оснащена экраном, но имеет опцию громкой связи, то обратитесь к руководству транспортного средства, в котором должно быть указано, какой пароль необходимо ввести для подключения телефона к машине.
Например, во многих моделях автомобилей часто используются простые пароли, которые установлены уже на заводе, например: «1234», «1111» и т.п.
Также Вы можете задать (создать) такой пароль вручную, если будете осуществлять поиск устройств непосредственно с телефона.
7). Успешное подключение
Если Вы ввели правильный пароль для сопряжения телефона и автомобиля, то вам удастся успешно подключить телефон к громкой связи автомашины. Если же этого не произошло, то вам нужно повторить все ранее совершонные шаги (действия) сначала. Возможно во время сопряжения Вы ввели неправильный пароль.
Обратите свое внимание на следующее, что в некоторых подержанных автомобилях можно столкнуться с такой проблемой, как подключение телефона к машине, и все это из-за несовместимости или сбоев в работе оборудования. Поэтому запомните друзья, возможно данный процесс подключения нужно будет повторить несколько раз.
8). Исходящие и входящие звонки с помощью системы громкой связи в машине
После того, как вы успешно подключили телефон к автомобилю с помощью Bluetooth, Вы должны проверить для себя, все ли работает должным образом. В зависимости от спецификации вашего автомобиля сам прием и отправка звонков осуществляется у всех по-разному.
В нашем примере мы использовали как уже сказали, автомобиль Тойоту Камри, в которой есть кнопки на рулевом колесе, с помощью которых можно управлять своим сотовым телефоном, принимая входящие звонки не отвлекаясь от дороги.
Обратите свое внимание на то, что на многих современных автомобилях функция отвечающая за звонки при помощи громкой связи находится непосредственно в меню информационно-развлекательной системы или же прямо на центральной консоли.
Некоторые автотранспортные средства имеют у себя всего одну кнопку, которая помимо активации всех функций голосового управления также отвечает и за установку навигационных точек маршрута спутниковой навигации, а еще за управление радио и за входящие и исходящие вызовы.
Кроме того, на рынке есть такие автомобили, которые оснащены системой голосового управления при помощи которого вы можете управлять непосредственно многими функциями автомобиля, произнося таким образом определенные голосовые команды. Например, в некоторых моделях автомобилей есть функция голосового управления непосредственно системой громкой связи.
