Установка закиси азота на автомобиль

Что такое система закиси азота NOS? (настоящее ускорение)

Многие смотрели фильмы про гонки стритрейсеров, и помнят, когда в конце дистанции гонщик нажимает заветную кнопку и мощность его автомобиля увеличивается многократно. Именно эта система называется нитро, или закись азота, или просто NOS.
Впрыск закиси азота стал популярен среди энтузиастов гонщиков по нескольким причинам:
NOS дает намного больше сил за 1$, чем любые другие модификации двигателя.
Довольно просты в установке.
Используется только когда нужно и машина остается средством каждодневного передвижения со стандартным расходом топлива.
Существуют системы с отдачей от 25 до 500 лошадей.
NOS — одна из немногих тюнинговых систем для управляемых компьютером инжекторных двигателей.
Легко демонтировать и поставить на другую машину.

Влияет ли NOS на резерв мотора?
Ответ на этот вопрос будет заключаться в том, правильно ли будет подобран комплект впрыска к каждой определенной машине. Не стоит бояться увеличенного износа. Кроме этого, на стороне закиси азота стоит его непостоянство использования, то есть применение только в случае необходимости.
Так что нажал на кнопку – отпустил ее, а двигатель почти ничего не заметил.

Может ли NOS быть установлен в стандартный двигатель?

Проблем тут практически не возникает, кто захочет – тот поставит. Главная неприятность заключается в том, что подходящий комплект подобрать всегда сложно. К примеру, для 4-цилиндровых двигателей не стоит брать комплекты, способные прибавлять больше 60 лошадок, для 6-ти – не более 100, ну а для 8-ми «горшкового» двигателя нужно устанавливать комплекты с прибавкой более 200 лошадиных сил. Данные цифры рассчитаны на установку в стандартные двигатели, которые не будут платить за использование уменьшением ресурса. Если последнее не имеет для водителя значения, то он может установить на свой 8-ми цилиндровый силовой агрегат и закись, способную прибавить еще каких-то пять сотен лошадиных сил.

На 400 метрах подобные системы способны работать от 1 до 3 секунд, при этом прибавляют до 23 километров в час. Что касается конечного результата применения, то тут будет влиять очень много факторов, начиная от трансмиссии, подвески, веса автомобиля и много чего еще.

На сколько хватает одного баллона?

Напрямую время работы одного баллона будет зависеть от используемой установки и типа комплекта. К примеру, комплект на 125 л.с., баллон которого помещает в себя 4,5 литра закиси азота, позволяет делать от 7 до 10 заездов на четверть мили. Если сил будет в два раза больше, соответственно, и заездов будет меньше в два раза. Ну а если применять нитрос только на третьей и второй передачах, тогда, соответственно, и расход будет падать.

Как долго можно не отпускать кнопку?

Можно держать систему впрыска «ускорителя» до тех пор, пока баллон не опустошится. Хотя рекомендовано использовать данную систему не дольше 15 секунд.

Когда лучше использовать?

Когда дроссельная заслонка открыта полностью, то есть при «педали в пол». В противном случае в обязательном порядке необходимо устанавливать специальный контроллер. Учитывая получение просто безумного кутящего момента от использования, эффект является более заметным на низах. При условии полностью открытой заслонки дросселя, безопасно «втыкать» кнопку уже на 2500 оборотах коленчатого вала в минуту.

Источник

Закись азота.Правда и вымысел!

Данная статья не является инструкцией к действию, автор нарочно не приводит никаких практических выкладок. Это просто теория, все ваши действия – это только ваше решение. Автор не несет никакой ответственности за результаты ваших экспериментов. Однако, правильно собранная система никакого вреда двигателю не принесет.

Молва людская:
Наверное первое, что приходит в голову человеку при фразе “форсирование двигателя”, это турбина и, конечно же, “закись” или как иногда её называют — «нитрос». Данный вид форсирования окутан стереотипами, предрассудками; даже те, кто устанавливал её себе, не всегда отдают себе отчет в том, что же они делают и как оно работает; а уж те, кто посмотрел трешевые фильмы, вроде “The Fast and the Furious 1/2/3”, тем более уверен, что закись взрывается (При том, что она не горит). Однако зачастую даже один вид баллона в багажнике приводит некоторых личностей в суеверный трепет. При этом 99% уверены, что от этого мотор быстро выйдет из строя, взорвется, “растеряет клапана” и т.д. на ваш выбор. Но на вопрос “отчего же?”, обычно не могут дать сколь нибудь вразумительного ответа. А без ума, как известно, можно и …кхм…столб погнуть.

Аксиома:
Закись азота – самый дешевый, быстрый и эффективный способ повысить термическое КПД и мощность двигателя, правда кратковременно.

История:
Оксид азота (закись азота) в качестве ингаляционного наркоза используется и по сей день начиная с середины 19века. Вдыхание смеси этого бесцветного со слабым приятным запахом газа с воздухом вызывает кратковременное состояние схожее с опьянением (Назван веселящим газом английским химиком Х. Дэви, который, изучая на себе действие Закиси азота (1799), обнаружил в начальной фазе возбуждение, сопровождающееся смехом и беспорядочными телодвижениями, в последующем — потерю сознания.). Как способ увеличения мощности применение закиси ведет историю ещё с 1912 года, когда на авиасоревнованиях «Кубок Шнайдера» некоторые пилоты устанавливали на своих этажерках криогенные баллоны с оксидом азота – вот вам и тюнинг. Боевое крещение системы подачи закиси прошли во время Второй мировой, когда немецкие конструкторы первыми на некоторых модификациях FW-190 штатно использовали данное соединение, позволявшее кратковременно поднимать мощность авиационных моторов в полтора-два раза и давать преимущество в воздушном бою. Однако в авиации вскоре воцарилась эпоха реактивных двигателей и про закись забыли. А вспомнили о ней как раз тюнеры автомобилей в 70е годы. Новая эра началась с кустарных и не надёжных систем впрыска закиси, откуда и пошли слухи о взрывоопасности. И вот уже в 1978 году американская компания «Nitrous Oxide systems» впервые предложила всем автолюбителям универсальную систему подачи N20. Потом были ZEX, Edelbrock и прочие фирмы, но смысл был именно в промышленном масштабе и востребованности данной продукции. Сейчас нонсенсом считается американский дрегстер на котором не установлено системы хотя бы на 50 сил.

Химия:
Закись азота N2O — бесцветный газ со слабым приятным запахом и сладковатым вкусом.
Плотность при 0°С и 101 325 н/м2(760 мм рт. ст.) 1,9804 кг/м3, tкип — 89,5°С, tпл — 102,4°С.
Химически N2O с водой, растворами кислот и щелочей не реагирует, кислородом не окисляется.
Выше 500°C разлагается: 2N2O = 2N2 + 2O; поэтому при повышенных температурах действует как сильный окислитель и поддерживает горение. (обратим на это внимание)

Принцип действия системы:
1. N2O подаётся в цилиндр, уже перемешанная с топливовоздушной смесью. При сжатии и воспламенении топливовоздушной
смеси закись азота разлагается на азот и кислород (2N2O->2N2+2O) под воздействием температуры (

350C). В результате высвобождается атомарный кислород, который позволяет окислить (сжечь) дополнительное количество топлива. Кислорода, содержащегося в N2O, в 1.6 раза больше, чем в воздухе (по массе).
2. Кроме того, азот, который так же высвобождается, работает как антидетонатор, не давая процессу горения идти лавинообразно.
3. Закись хранится в баллоне в сжиженом состоянии. Высвобождаясь при расжирении, начинает кипеть, резко охлаждаясь. А поскольку Тпл и Ткип рядышком, то, едва вскипев, замерзает и переходит в твердое состояние и летит дальше в виде кристаллов (снега). Стремительно отбирая тепло у окружающей среды, система работает как интеркулер на наддувных двигателях (резкое понижение температуры смеси в коллекторе даёт увеличения потока топливовоздушной смеси и, собственно, плотности заряда).

Важно:
Топливновоздушная смесь сгорает максимально эффективно при определенном соотношении топлива и окислителя (стехиометрическое отношение – такое соотношение топлива и окислителя, при котором данная смесь сгорает полностью и без остатка) требуемого для данного типа топлива. Если мы добавляем больше окислителя, то необходимо пропорционально подавать больше топлива, иначе смесь неизбежно обеднится, будет перегрев двигателя, детонация, которая, к слову, в случае с закисью очень опасна: пара “хороших стуков” и к примеру поршень вполне может лишиться колец с перегородками или мы увидим «руку дружбы» в виде сломанного шатуна в дыре блока цилиндров. В то же время, подача закиси без доптоплива вообще даст легкую прибавку, возможно даже без детонации, а при увеличении дозы оной и при появлении детонации мотор начнет “тупить” и глохнуть.

И раз мы затронули дополнительное топливо, то неплохо разобраться с типами систем.

Основное подразделение идёт на системы подачи N2O в цилиндры в газообразном или жидком виде. Первые системы более просты и маломощны(до 50сил в зависимости от объёма двигателя), их как раз и выпускают многие фирмы. Не понимаю только за что они берут такие деньги за баллон, пару метров шланга и проводов с кнопкой, но это дело престижа и бренда. Вторые же серьёзны, предназначены они для повышения мощности в разы, стоят значительно дешевле, проще в реализации и схемотехнике и надежны.

В основе своей разговор пойдёт о втором типе систем как наиболее приемлемом для русского сердца: раз играть, то по полной, нам же не нужны полумеры. Хотя при правильной постройке и настройке, а мы будем говорить о собственноручном изготовлении, мотор проживёт достаточно долго.

Далее системы делятся на “сухие” и “мокрые” вне зависимости от агрегатного состояния закиси азота подаваемой в коллектор.

“Сухая” система является самой дешёвой и простой, закись подаётся одной форсункой в коллектор, качество смеси регулируется возможностями карбюратора или штатных мозгов и форсунок и говорить о доптопливе в виде спиртов или газов нет возможности (разумеется, если только они не являются основным топливом). Система неуправляема, её можно только включить и выключить. Есть шанс выйти за пределы штатных возможностей топливоподачи и обеднить смесь, что не есть хорошо для мотора.

“Мокрая” система, в которой закись подаётся также как в «сухой», но дополнительно происходит подача топлива с помощью отдельной форсунки, что позволяет избегать появления детонации и достичь максимальных показателей для этого типа впрыска. Подача может осуществляться из дополнительного бака механически. Есть возможность использовать в качестве доптоплива бензины, спирты и даже газы с более высоким октановым числом.

Отдельная песня это многоточечный впрыск или direct port. Закись впрыскивается в каждый цилиндр в непосредственной близости от впускного клапана. Более точная и правильная система.

Как и договорились, подачу закиси газом далее вообще рассматривать не будем. Хотя нет, обосновать все-таки это нужно. Газ сам по себе занимает объем, лишнее пространство в цилиндре. Есть разница, пропихнуть 1см3 жидкости или 1см3 газа? А сколько в итоге газа окажется в цилиндре? В случае с жидкостью – больше. Это раз. Во-вторых, жидкость при нагревании начинает кипеть, отбирая тепло у деталей КС, поршней, цилиндров. Химия… Надеюсь, теперь меньше будут упираться рогом, доказывая, что газовая подача закиси это суперправильно, а “жидкость убивает мотор”.

Так как в обычной одноуровневой системе в единицу времени поступает одно и то же количество газа, то и прирост мощности всегда будет одинаковым при одном и том же кол-ве газа, поступающего в коллектор. НО.

Пусть за 1с в коллектор поступает 14гр закиси (жиклер 0.7мм). при этом обороты двигателя равны 6000об/мин. Тогда количество тактов всасывания равно Tвсас = 200 тактов всасывания в секунду, тогда в каждый цилиндр попадает 14гр/200=0,07гр за один такт. При этом прибавка крутящего момента будет, к примеру, Х. Ежели обороты будут, к примеру, 600об/мин (холостой ход), то за один такт всасывания в цилиндр будет всасываться 14гр/20=0,7гр. И прибавка момента будет уже не Х, а 10Х! Таким образом, прибавка мощности будет одинаковой, а вот прибавка крутящего момента обратно пропорциональна оборотам двигателя. Именно поэтому необходимо включать закись только после определенных оборотов, иначе это может привести к поломке поршней, шатунов или коленвала. Второй миф – о взрывающихся двигателях. Как известно, без ума можно и…что-то сломать. Ведь можно подать в двигатель 20гр/сек, а можно 120гр/сек. При этом мотор не успеет развить даже критического для него крутящего момента – его убьет детонация. Поэтому необходимо расчитать необходимый поток закиси. Для этого используется тарированый жиклер, установленный после (фактически сразу на нем) электромагнитного клапана. В зависимости от диаметра жиклера изменяется количество закиси, проходящей в единицу времени через магистраль. Жиклер должен быть тщательно подобран и, в зависимости от его диаметра, должно быть подобрано количество доптоплива, поступающего в двигатель, в частности, для “сухой” системы. Опытным путем установлено, что вывереный, пролитый жиклер 0.7мм дал расход закиси 14гр/сек при давлении 52атм.

В общем случае, Добавочная мощность, при использовании закиси (в л.с.), при давлении 52атм. = D^2*const, где const = 70, а D = диаметр жиклера

на самом деле все очень сильно зависит от способа доставки закиси, её качества; от того, насколько она успела испариться, от кол-ва доптоплива, его октанового числа. Но в среднем, при 40гр/сек прибавка получается в районе 100сил. Нужно чтобы жиклер был ОЧЕНЬ тчательно подобран, пролит, а закиси должна подаваться жидкой, газ это уже не то.

Количество доптоплива (бензина), которое должно поступать в двигатель должно иметь соотношение 8.5:1, елси это бензин и 6:1 если спирт.

Повредит ли закись двигатель?

Смысл в том, что необходимо подбирать конкретный тип и уровень закиси под каждый конкретный двигатель. Стандартные детали имеют некоторый запас прочности, но если его превысить, то сами понимате… Для большей эффективности нужно улучшать КШМ, впуск/выпуск и т.д.

Сколько добавится “кобыл”?

Все зависит от вашего двигателя, типа системы, колес, КПП и т.д.

На сколко хватает баллона?

Опять же, все зависит от того, как вы построили закись. Вы легко все можете посчитать сами исходя из таблицы.

Когда лучше всего включать?

Только с открытым дросселем после 3000 об/мин.

Придется переделывать мой карбюратор/перепрошивать ЭБУ?

Нет, система подачи закиси со своей системой приготовления топливнозакисной смеси.
Конечно, если у вас не “сухая” система.

Нет, закись не горит сама по себе. Однако, кислород, содержащийся в закиси позволит сгорать большему количеству топлива.

Повреждает ли закись катализатор/катколлектор?

Нет, несколько возросшее содержание кислорода в выхлопе увеличит эффективность катализатора, а возросшие температуры будут только в течение 15-20сек, что не критично.

Какие распредвалы лучше использовать с закисными системами?

Источник

Установка системы закиси азота, тот самый NOS🧨Nitrous Oxide System🧯

Всем привет🖖🏿, сегодня хотел рассказать о своей давней задумке, а именно о установке «мокрой» Nitrous Oxide System

«Закиси азота», «Оксид азота», или кратко NOS…
Так как моя Тачка до сих пор проходит обкатку на пеньках из-за отсутствия пневмы, нового в принципе ничего не происходит, сейчас я занимаюсь сервисом и времени на своего любимого картошкавоза как всегда не хватает…Как то вечером болтая с друганом он обмолвился что у него есть комплект закиси азота, который лежит без дела…дальше можно не рассказывать, )))прикупил я этот б/у комплект, находясь в это время в отпуске, лёжа на кровати сразу же заказал у американцев Форсунки на +85,110,125 сил, взрываться так с улыбкой на лице😁…Сегодня появилась свободная минутка, я вооружился сверлом и решил установить Фогер для форсунок на впуск…

Дальше всё просто, сверлим отверстие перед дросселем

Вкручиваем сам переходник под Фогер

Вставляем жиклёры и закручиваем армированные магистрали

Дальше устанавливаем усиленые саленоиды на подачу бензина и закиси

Отдельно не фотал
Дальше тянем магистраль в багажник, прикручиваем баллон, (хочу найти быстросъемные крепления баллона, на случай перевозки холодильника или дивана)…И подключаем мы всё это на кнопку на руле, прям как в фильме с Дизелем

Баллонов у меня два штуки, оба заправлены и готовы к бою…думаю на настройку хватит…
На днях соберу салон, останется покрасить суппорта, дождаться наконец переделанной пневмы и можно потихоньку выкатываться из гаража…хотел красить в этом году, но чёт он какой-то насыщенный, перенесу покраску на весну…
Всё самое интересное только начинается, до новых встреч 🖖🏻🖖🏻🖖🏻

Источник

Закись азота как последний козырь в рукаве.

Всех с наступающим новым годом! всем добра елок и бабосов на тюняшки=)
Решил сегодня поговорит о системе закиси азота, конечно это не особо полезный ликбез едва ли наберется два десятка гражданских машин с установленной системой закиси, если говорить о тех что эксплуатируются в городе каждый день, а не только на треках и гонках, но серовно думаю будет интересно узнать что же это такое и почему оно может дать двигателю дополнительные 50-150 лошадей на короткий промежуток времени.
И так предположим:
Расточен блок цилиндров, установлены облегченные кованые шатуны и поршни, обточен маховик, поставлен широкофазный распредвал и усиленное колено, клапана стали легче, а пружины жестче, впускной коллектор блестит как зеркало. Когда сделано уже практически все возможное. И ты гордый и довольный «зарубаешься» на прямой с какой-то колымагой, а она вдруг на сотне уходит от тебя как от стоячего. В голове рождается мысль о впустую потраченных деньгах. И вроде турбина есть, и топливо льется рекой, а чего-то не хватает. У двигателя — кислородное голодание.
И вот с этой бедой и призван бороться азот, широкое распространение вне территории проклятой америки, началось после фильма «Форсаж» где азот творил прям удивительные вещи.
И так немного истории:
Mike Thermos и Dale Vaznaian разработала успешную, практически универсальную схему применения закиси азота на двигателях внутреннего сгорания. До этого времени выведенную из-под грифа «секретно» в США закись «проталкивали» на рынке несколько мелких фирмочек, однако их продукты были ущербными при сегодняшнем взгляде на них. В 1978 Thermos и Vaznaian сформировали компанию «Системы Закиси Азота» или «Nitrous Oxide Systems» (NOS). По общему признанию ранние годы кампании были в значительной степени потрачены на объяснение того, что закись азота — эффективный, безопасный и надежный способ повышения мощности двигателя. В последствие появилось на свет и несколько новых фирм, разработавших ряд своих решений и усовершенствовавших способы использования N2O, разнообразив и способы доставки закиси и сбалансировав впрыск закиси с дополнительным впрыском топлива.

Что нужно для увеличения мощности двигателя. Главный способ — увеличить подачу воздуха, тем самым сжечь как можно больше топлива. Существует несколько способов для осуществления этой задачи, самый распространенный и известный — использование турбин и механических нагнетателей. Но мы говорим о азоте — впрыск азота тоже способ (и неплохой) сжечь как можно больше смеси.

Впрыск азота решает эту задачу двумя способами. Первый способ имеет меньший эффект в применении и состоит в следующем: азот находится в баллоне под давлением примерно в 1000 Psi в жидком состоянии; при активизации системы азот переходит в газообразное состояние, что способствует понижению температуры воздуха. Тот из вас, кто помнит немного физику, знает, что понижение температуры воздуха повышает его плотность. Типичная система впрыска азота способна понизить температуру поступающего воздуха, примерно, до 15 — 26 градусов Цельсии.

Второй способ имеет большую эффективность : окись азота — двухкомпонентный, при нагревании до 300 градусов Цельсии закис распадается на азот и кислород, именно кислород, содержание которого в закиси чуть ли не в три раза больше, чем в воздухе позволяет сжечь максимальное количество топлива. Впрыск азота имеет и третий, косвенный, способ увеличения мощности: в процессе впрыска повышается давление в цилиндрах двигателя, которое увеличивает эффективность горения смеси.

Имеются два основных типа систем впрыска азота. «Мокрая» система, принцип работы которой заключается в подаче топливно-азотистой смеси. «Сухая» система, принцип которой заключается непосредственно в подаче только азота во впускной коллектор. Очевидно, есть преимущества и недостатки обеих систем. Рассмотрим работу «сухой» системы. Система работает при давлении топлива в 80 psi. Увеличение давления и поддержка постоянной величины в магистрали происходит посредством работы топливного соленоида. При повышенном давлении топливо поступает непосредственно во впускной коллектор. Данная система повышает давление топлива выше нормы именно за счет работы соленоида. Этот тип системы имеет несколько главных преимуществ.
Первое — для установки системы не требуется кардинального вмешательства в штатную топливную систему и установки дополнительной магистрали, что облегчает установку.
Во вторых, поскольку давление азота в баллоне колеблется, количество поступающего топлива, будет изменяться в том же самом количестве (так как система использует давление азота, чтобы повысить количество сгораемого топлива).

У этой системы есть несколько недостатков.
Первое: штатные форсунки могут не выдержать необходимого системе давления в 80 psi, установка комплекта инжекторов Bosch/Ford SVO, может исправить этот недостаток.
Во вторых, количество азота, впрыскиваемого в коллектор может меняться, в то время как количество топлива — постоянно. Из-за этого возможен впрыск несбалансированной топливно-воздушной смеси в некоторые цилиндры.

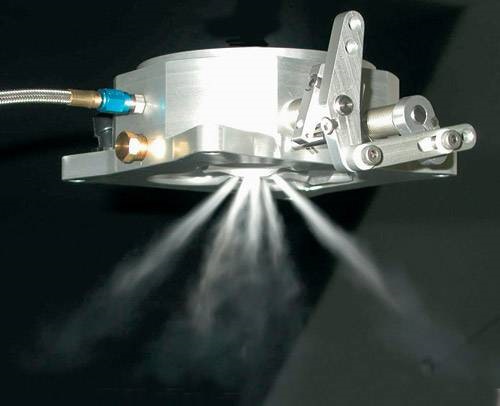

«Мокрые» системы впрыска азота основаны на применении специальных инжекторных пластин, через которые происходит впрыск смеси топлива и азота. Пластины устанавливаются между карбюратором или дросселем и впускным коллектором. Самое большое преимущество этих систем состоит в том, что смесь топлива и азота является постоянной, в отличии от «сухих» систем.
Недостаток данной системы, заключается в следующем — во впускном коллекторе, из-за конструктивных особенностей, может образовываться топливная лужа, (после отключения системы лужа исчезнет).
Во-вторых, соленоид азота постоянно подвергается бензиновым испарениям, этот факт, со временем, ухудшит его работу.
Наконец, если давление азота будет слишком большое, это может привести к утечке топливной смеси из некоторых цилиндров.

Поскольку у каждой из рассмотренных систем есть свои недостатки, и если они вас пугают, обратите внимание на систему прямого впрыска азота. В этих системах применяются отдельные форсунки для каждого цилиндра. Эти системы более совершенны, но и более сложны в установке. Но техническое совершенство влияет на стоимость систем. После того, как вы выбрали для себя тип системы, не забудьте обратить внимание на дополнительное оборудование, как правило, без определенных принадлежностей, эксплуатация системы не приносит должного удовольствия.

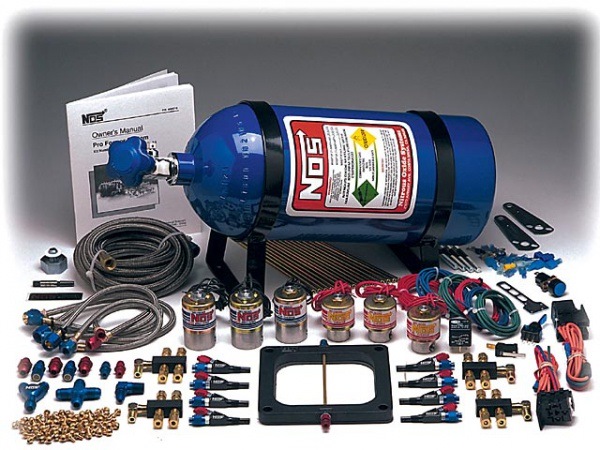

Будучи фактически системой питания, нитрос-системы имеют довольно много различных компонентов, и качество их должно быть безукоризненным.

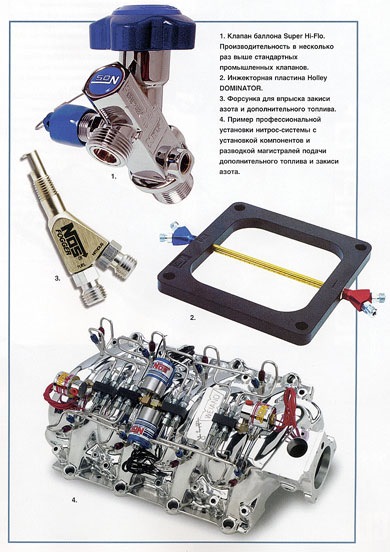

Прежде всего, сам баллон. Зачастую такие емкости производят на тех же линиях, что и знакомые нам баллоны для углекислого газа (СО2). И это хорошо, поскольку они рассчитаны на давление до 100 атм, а закись азота хранится при 60-65 атм. То есть запас прочности более чем значителен. Но я бы не рекомендовал заниматься самодеятельностью и использовать, например, старые огнетушители. Все, что связано с высоким давлением, крайне опасно и требует квалифицированного обслуживания.
Внутри баллона находится металлическая или нейлоновая трубка, проходящая от выходного отверстия под углом до дна баллона в угол. В системах NOS этот угол противоположен стороне с фирменной наклейкой. Это позволяет, установив баллон правильно (рекомендуется угол в 15 градусов), использовать весь запас закиси азота. Крепится баллон в автомобиле специальными скобами. Надежное крепление крайне важно и для удобства пользования, и для безопасности.
Баллон имеет выпускной клапан. Он нужен для повторной заправки закиси азота и стравливания излишнего давления. Для доставки закиси азота к рабочему клапану используется шланг в металлической оплетке. Нейлон и резина также порой встречаются, но серьезные фирмы предпочитают более надежные и безопасные шланги. Тем более что порой приходится использовать достаточно длинные магистрали и иногда под днищем автомобиля.
Клапана, представляющие собой соленоиды, используются для управления подачей закиси азота и топлива (в «мокрых» системах). Их устанавливают как можно ближе к форсункам, дабы избежать возникновения воздушных пробок и эффекта запаздывания. Распыляют закись азота и добавочное топливо особые форсунки, устанавливаемые непосредственно во впускной коллектор или в воздушный канал.
Ну и, конечно, нужна заветная кнопка и тумблер, запускающие всю систему. Есть также микровыключатель на дроссельной заслонке. Он нужен для того, чтобы включить систему именно в тот момент, когда дроссель полностью открыт.
Среди дополнительных компонентов можно упомянуть также специальные чехлы на баллон или даже нагреватели, подогревающие баллон, для поддержания в нем необходимого давления.
Удобен также дистанционный кран баллона, позволяющий открывать подачу газа, не вылезая из машины (если он, к примеру, в багажнике). Правда, многие пользователи предпочитают делать это вручную, чтобы быть уверенным в результате. Не менее полезен и датчик давления. Работа всей системы контролируется блоком управления. В нем нет ничего необычного. Однако есть так называемые прогрессивные управляющие системы, вот они несколько более интересны. Такие системы позволяют при помощи особой конструкции соленоидов, способных пульсировать, впрыскивать закись азота постепенно, по нарастающей. То есть можно использовать нитрос непосредственно со старта и с более низких оборотов. Однако большинству пользователей более по нраву именно «взрывной» эффект нитроса, а не плавное нарастание мощности.

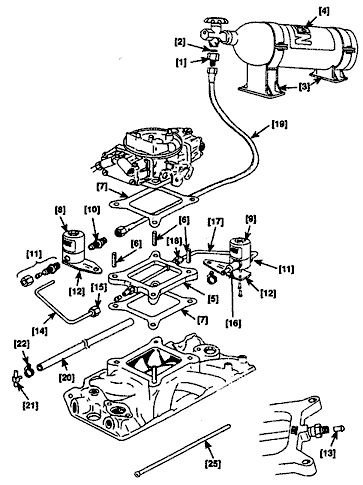

1. Адаптер клапана баллона
2. Шайба клапана баллона
3. Крепежная скобка баллона
4. Баллон с газом
5. Инжекторная пластина
6. Штифты крепления карбюратора
7. Прокладка карбюратора
8. Клапан для нитроса
9. Клапан для топлива
10. Переходник фильтра для нитроса
11. Уплотнительный адаптер
12. Скоба крепления клапана
13. Форсунки
14. Промежуточная трубка к клапану нитроса
15. B-Nut (гайка крепления трубки)
16. Топливный фильтр (в линии)
17. Промежуточная трубка к топливному клапану
18. B-Nut (гайка крепления трубки)
19. Основная магистраль подачи нитроса
20. Топливный шланг
21. Тройник топливной магистрали
22. Хомут топливного шланга
23. Микропереключатель дросселя
24. Тумблер (не показан)
25. Универсальная промежуточная трубка

Эксплуатация
Компания NOS производит нитрос-систе-мы практически для любого автомобиля. Чтобы установить ее, нужно потратить всего несколько часов. При правильной установке и эксплуатации ресурс двигателя нисколько не меняется. Однако нужно быть уверенным в самом моторе и трансмиссии. Если имеется сильный износ или повреждения отдельных деталей, понятное дело, такая мощностная прибавка «доконает» их еще быстрее.
Что касается самой прибавки, то NOS заявляет следующие цифры. 4-цилиндровые моторы могут получить в плюс 40-60 л. с, 6-цилиндровые — 75-100 л. с, V8 с малым блоком цилиндров — до 140 л. с, а с большим — 125-200 л. с. И это при том, что двигатель не модифицируется. Используются литые поршни и колено.
Установка кованых алюминиевых поршней, имеющих лучшую теплопроводность и механическую стойкость, может позволить еще больше азотистого допинга. Зажигание в принципе не меняется, но при серьезных увеличениях мощности может потребоваться установка более позднего угла опережения зажигания на 4-8 градусов (1-1,5 градуса задержки на каждые 50 л. с. прироста).
Также может потребоваться высокопроизводительный топливный насос.
Кованое колено, шатуны гоночного типа, высокопроизводительная топливная помпа, спортивное топливо с октановым числом свыше 100 единиц и прочие усовершенствования пригодятся при желании получить прибавку в 250 л. с. и более.
Поддавать газку можно и до полного осушения баллона, но производители и специалисты рекомендуют не более 15 секунд за раз.
Если не используется прогрессивный процессор, то включать нитрос следует при полном дросселе, примерно на 2500 об/мин. Различные нагнетатели, компрессоры и т. п. не мешают, а, наоборот, усиливают эффект от системы.
Как и в топливной, в нитрос-системе имеются фильтры, которые необходимо периодически чистить. Причем производить эти работы нужно тщательно и осторожно. Также необходимо проверять свечи зажигания. Дело в том, что при использовании закиси азота давление и температура в цилиндрах возрастают. Это способствует тому, что нагар и копоть буквально выжигаются из свечей. Своеобразный эффект самоочистки. Одновременно по ним, как по индикаторам, можно продиагностировать работу каждого цилиндра и обнаружить, нет ли следов детонации.
Детонация при работе нитрос-системы — результат малого количества топлива, а не закиси. Меньше топлива — больше вероятность детонации. Она обнаруживает себя характерными следами на свечах: небольшие серебряные или черные частицы, осажденные на фарфоровом изоляторе, синие радужные разводы на металлическом контакте или его частичное оплавление.
В случае появления подобных следов необходимо уменьшить диаметр нитрос-форсунки, установить свечи с более толстым и коротким контактом и проверить давление в топливной магистрали. Вполне возможно, что нужно заменить либо топливный насос на более производительный, либо фильтр.
Пару слов — о безопасности.
-Закись азота сама по себе негорюча и безвредна. Однако у нее есть одно малоприятное свойство (по крайней мере, для человека). Закись азота известна также как «веселящий газ». Более 150 лет она используется в медицине — в качестве наркоза. При длительном вдыхании это может вызвать чувство эйфории, веселья, а затем перейти в тошноту и дезориентацию. Нет нужды объяснять, насколько важно сохранять полную герметичность системы. Особенно если она располагается в салоне автомобиля. Мало кому «улыбнется» на высокой скорости или в городском потоке получить дозу снотворного или «эликсир радости».
Если же говорить об экологической составляющей, то использование закиси азота не приводит к увеличению количества окислов азота в выхлопных газах.

Основные вопросы по системы закиси азота

Как итог:
Стандартный мотор прибавку, даже кратковременную, в 200 л. с. выдержит едва ли. Хотя сил эдак 40-50 даже стандартным деталям вполне по силам (если недолго).
В любом случае, если есть желание получить больший результат, стадию «железного» тюнинга миновать не удастся. Так что даже с ростом популярности нитроса старые добрые операции по расточке, распиловке, шлифовке и особенно замене стандартных деталей на специально подготовленные будут востребованы еще долго. Да и результат от механических работ, в отличие от кратковременной азотистой инъекции, не на 10-15 секунд, а на весь «рабочий день».

Кто прочитал весь текст тому +1 к карме=) если понравилось ставим лайки, Всем спасибо за внимание.
