Что такое регистры назовите некоторые важные регистры и опишите их функции

Какова роль аппаратуры (HardWare) и программного обеспечения (SoftWare) компьютера?

Какова роль аппаратуры (HardWare) и программного обеспечения (SoftWare) компьютера?

(HardWare)- Составляет основу компьютеров, образует аппаратуру? построенную в основном с использованием электронных и электромеханических элементов и устройств. Принцип действия компьютеров состроит в выполнении программ (SoftWare)- заранее заданных операций. Т.е HardWare- это “железо” внутренности компьютера, а SoftWare- это программное обеспечение, которое заставляет все внутренности компьютера выполнять различные операции.

Какие основные классы компьютеров Вам известны?

Существует два основных класса компьютеров:

• цифровые компьютеры, обрабатывающие данные в виде двоичных кодов;

• аналоговые компьютеры, обрабатывающие непрерывно меняющиеся физические

величины (электрическое напряжение, время и т.д.), которые являются аналогами

В чём состоит принцип действия компьютеров?

Компьютер (англ. computer — вычислитель) представляет собой программируемоеэлектронное устройство, способное обрабатывать данные и производить вычисления, атакже выполнять другие задачи манипулирования символами.

Из каких простейших элементов состоит программа?

Что такое система команд компьютера?

Команда — это описание элементарной операции, которую должен выполнитькомпьютер. В общем случае, команда содержит следующую информацию: • код выполняемой операции; • указания по определению операндов (или их адресов); • указания по размещению получаемого результата.В зависимости от количества операндов, команды бывают: • одноадресные; • двухадресные; • трехадресные; • переменноадресные.

Перечислите главные устройства компьютера.

• память (запоминающее устройство, ЗУ), состоящую из перенумерованных ячеек; • процессор, включающий в себя устройство управления (УУ) и арифметико- логическое устройство (АЛУ); • устройство ввода; • устройство вывода.

Опишите функции памяти и функции процессора.

Функции памяти: • приём информации из других устройств; • запоминание информации; • выдача информации по запросу в другие устройства машины. Функции процессора: • обработка данных по заданной программе путем выполнения арифметических и логических операций; • программное управление работой устройств компьютера.

Назовите две основные части процессора. Каково их назначение?

Первая часть процессора, которая выполняет команды, называется арифметико-логическим устройством (АЛУ), а вторая его часть, выполняющая функции управленияустройствами, называется устройством управления (УУ).

Что такое регистры? Назовите некоторые важные регистры и опишите их функции.

Существует несколько типов регистров, отличающихся видом выполняемыхопераций. Некоторые важные регистры имеют свои названия, например: • сумматор — регистр АЛУ, участвующий в выполнении каждой операции; • счетчик команд — регистр УУ, содержимое которого соответствует адресу очередной выполняемой команды; служит для автоматической выборки программы из последовательных ячеек памяти; • регистр команд — регистр УУ для хранения кода команды на период времени, необходимый для ее выполнения. Часть его разрядов используется для хранения кода операции, остальные — для хранения кодов адресов операндов.

Сформулируйте общие принципы построения компьютеров.

В чём заключается принцип программного управления? Как выполняются команды условных и безусловных переходов?

В чём суть принципа однородности памяти? Какие возможности он открывает?

В чём заключается принцип адресности?

2.14. Какие архитектуры называются «фон-неймановскими»?

В основу построения подавляющего большинства компьютеров положеныследующие общие принципы, сформулированные в 1945 г. американским ученымДжоном фон Нейманом.1. Принцип программного управления. Из него следует, что программа состоитиз набора команд, которые выполняются процессором автоматически друг за другомв определенной последовательности. Выборка программы из памяти осуществляется с помощью счетчика команд. Этотрегистр процессора последовательно увеличивает хранимый в нем адрес очереднойкоманды на длину команды.А так как команды программы расположены в памяти друг за другом, то тем самыморганизуется выборка цепочки команд из последовательно расположенных ячеек памяти.Если же нужно после выполнения команды перейти не к следующей, а к какой-тодругой, используются команды условного или безусловного переходов, которые заносятв счетчик команд номер ячейки памяти, содержащей следующую команду. Выборкакоманд из памяти прекращается после достижения и выполнения команды “стоп”.Таким образом, процессор исполняет программу автоматически, безвмешательства человека. 2. Принцип однородности памяти. Программы и данные хранятся в одной и той жепамяти. Поэтому компьютер не различает, что хранится в данной ячейке памяти — число,текст или команда. Над командами можно выполнять такие же действия, как и надданными. Это открывает целый ряд возможностей. Например, программа в процессесвоего выполнения также может подвергаться переработке, что позволяет задавать всамой программе правила получения некоторых ее частей (так в программе организуетсявыполнение циклов и подпрограмм). Более того, команды одной программы могутбыть получены как результаты исполнения другой программы. На этом принципеоснованы методы трансляции — перевода текста программы с языкапрограммирования высокого уровня на язык конкретной машины. 3. Принцип адресности. Структурно основная память состоит изперенумерованных ячеек; процессору в произвольный момент времени доступналюбая ячейка. Отсюда следует возможность давать имена областям памяти, так, чтобы кзапомненным в них значениям можно было впоследствии обращаться или менять их впроцессе выполнения программ с использованием присвоенных имен. Компьютеры, построенные на этих принципах, относятся к типу фон-неймановских.Но существуют компьютеры, принципиально отличающиеся от фон-неймановских. Дляних, например, может не выполняться принцип программного управления, т.е. онимогут работать без “счетчика команд”, указывающего текущую выполняемую командупрограммы. Для обращения к какой-либо переменной, хранящейся в памяти, этимкомпьютерам не обязательно давать ей имя. Такие компьютеры называются не-фон-неймановскими.

Что такое команда? Что описывает команда?

Команда — это описание элементарной операции, которую должен выполнитькомпьютер.В общем случае, команда содержит следующую информацию: • код выполняемой операции; • указания по определению операндов (или их адресов); • указания по размещению получаемого результата.В зависимости от количества операндов, команды бывают: • одноадресные; • двухадресные; • трехадресные; • переменноадресные.

Каким образом процессор при выполнении программы осуществляет выбор очередной команды?

Что понимается под структурой компьютера? Какой уровень детализации описания компьютера может она обеспечить?

Структура компьютера — это совокупность его функциональных элементов и связеймежду ними. Элементами могут быть самые различные устройства — от основныхлогических узлов компьютера до простейших схем. Структура компьютера графическипредставляется в виде структурных схем, с помощью которых можно дать описаниекомпьютера на любом уровне детализации.

Каковы отличительные особенности классической архитектуры?

К этому типу архитектуры относится и архитектура персонального компьютера с общей шиной, подробно рассмотренная в разделе. Все функциональные блоки здесь связаны между собой общей шиной, называемой также системной магистралью.

Перечислите основные и производные единицы измерения количества памяти.

Тактовая частота, Гигагерцы.

Опишите работу стримера.

Стримеры позволяют записать на небольшую кассету с магнитной лентой огромное количество информации. Встроенные в стример средства аппаратного сжатия позволяют автоматически уплотнять информацию перед её записью и восстанавливать после считывания, что увеличивает объём сохраняемой информации.

Недостатком стримеров является их сравнительно низкая скорость записи, поиска и считывания информации.

В последнее время всё шире используются накопители на сменных дисках, которые позволяют не только увеличивать объём хранимой информации, но и переносить информацию между компьютерами. Объём сменных дисков — от сотен Мбайт до нескольких Гигабайт.

Что такое IP-адрес?

IP (Internet Protocol) — протокол межсетевого взаимодействия, отвечающий за адресацию и позволяющий пакету на пути к конечному пункту назначения проходить по нескольким сетям.

Какие основные услуги предоставляет пользователям система WWW?

World Wide Web (WWW, «Всемирная паутина») — гипертекстовая, а точнее,гипермедийная информационная система поиска ресурсов Интернет и доступа к ним.Гипертекст — информационная структура, позволяющая устанавливать смысловыесвязи между элементами текста на экране компьютера таким образом, чтобы можно былолегко осуществлять переходы от одного элемента к другому. На практике в гипертекстенекоторые слова выделяют путем подчёркивания или окрашивания в другой цвет.Выделение слова говорит о наличии связи этого слова с некоторым документом, вкотором тема, связанная с выделенным словом, рассматривается более подробно. Гипермедиа — это то, что получится, если в определении гипертекста заменитьслово «текст» на «любые виды информации»: звук, графику, видео. Такие гипермедийныессылки возможны, поскольку наряду с текстовой информацией можно связывать и любую другую двоичную информацию, например, закодированный звук или графику, Так, если программа отображает карту мира и если пользователь выбирает на этой карте с помощью мыши какой-либо континент, программа может тут же дать о нём графическую, звуковую и текстовую информацию.

Какова роль аппаратуры (HardWare) и программного обеспечения (SoftWare) компьютера?

(HardWare)- Составляет основу компьютеров, образует аппаратуру? построенную в основном с использованием электронных и электромеханических элементов и устройств. Принцип действия компьютеров состроит в выполнении программ (SoftWare)- заранее заданных операций. Т.е HardWare- это “железо” внутренности компьютера, а SoftWare- это программное обеспечение, которое заставляет все внутренности компьютера выполнять различные операции.

Источник

Лекция 4 РЕГИСТРЫ;

4.1 Общие сведения о регистрах

Регистры — это устройства, предназначенные для записи, хранения, выдачи и преобразования информации, представленной в виде двоичных кодов.

Области применения: устройства памяти, элементы задержки, преобразователи последовательных кодов в параллельный и наоборот, кольцевые распределители сигналов и т.д. В зависимости от функциональных свойств и схемной реализации подразделяются на:

4.2 Регистры памяти

Назначение регистров памяти – сохранять двоичный код на протяжении некоторого промежутка времени. Они состоят из набора триггеров, каждый из которых сохраняет один разряд кода. Следовательно, для хранения n-разрядного двоичного кода регистр должен иметь n триггеров. Структуру и работу такого триггера поясняет схема на рисунке 4.1.

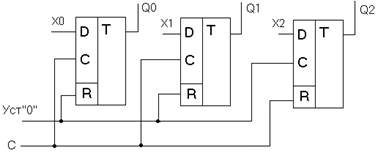

Рисунок 4.1- Структура регистра памяти

Двоичный код поступает в параллельной форме на входы Х0, Х1, Х2, после чего на вход С подается тактирующий импульс, которым производится запись в соответствующий триггер.

4.3 Сдвигающие регистры

Сдвигающий регистр — это группа триггеров, соединенных таким образом, что информация из каждого триггера может передаваться в следующий триггер, сдвигая код, записанный в регистре. В зависимости от направления сдвига различают регистры:

— со сдвигом вправо (в сторону младших разрядов),

— со сдвигом влево (в сторону старших разрядов),

— реверсивные (сдвигающие и вправо и влево).

Условное графическое обозначение сдвигающего вправо регистра показано на рисунке 4.2. Здесь стрелкой показано направление сдвига.

Рисунок 4.2-Условное графическое обозначение сдвигающего регистра

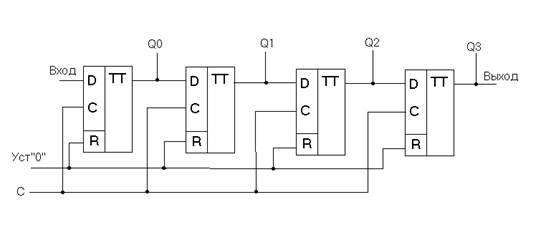

На рисунке 4.3 показан сдвигающий регистр, состоящий из соединенных последовательно D-триггеров, а на рисунке 4.4 функциональная схема сдвигающего регистра основе RS-триггеров. Важной особенностью сдвигающих регистров является их исполнение на триггерах исключительно двухступенчатой MS-структуры.

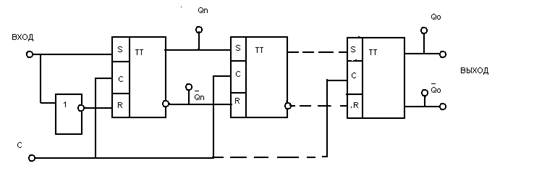

Рисунок 4.4- Функциональная схема сдвигающего регистра основе RS-триггеров

По переднему фронту синхронизирующего импульса С информация со входа записывается в М-часть первого триггера, а с выхода первого – в М-часть второго, со второго – в третий и так далее. По спаду синхронизирующего импульса С информация переписывается и М-части в S-часть. Таким образом, информация сдвигается на один разряд после каждого синхронизирующего импульса.

Такой регистр сдвигает коды в одном направлении. Информация, поступившая на вход во время какого-либо такта, появится на выходе Qn сдвигающего регистра через n тактов.

Если Qn считать старшим разрядом, то сдвиг данных происходит в сторону старших разрядов, т. е. влево. Если Qn — младший разряд, то происходит сдвиг данных вправо от старших разрядов к младшим.

В рассмотренном регистре запись информации производится по входу последовательным кодом (разряд за разрядом).

4.4 Реверсивные регистры

Существуют регистры, которые могут сдвигать данные в обоих направлениях. Такие регистры называются реверсивными. Принцип построения реверсивных регистров показан на схеме, изображенной на рисунке 4.5.

Рисунок 4.5- Функциональная схема реверсивного регистра на основе D-триггеров

4.5 Универсальные регистры

Часто требуются более сложные регистры: с параллельной синхронной записью информации, реверсивные, с параллельно-последовательной синхронной записью. Такие регистры называются универсальными.

Примером универсального регистра служит ИМС типа К155ИР1, условное графическое обозначение которого показано на рисунке 4.6.

Рисунок 4.6-Условное графическое обозначение универсального регистра типа К155ИР1

Это четырехразрядный сдвигающий регистр с возможностью последовательной и параллельной записи информации. Его функциональная схема показана на рисунке 4.7.

Регистр выполнен на четырех RS-триггерах и имеет два тактирующих входа СІ, С2 и один вход V2, управляющий режимом работы регистра. Информационный вход V1 служит для занесения данных в последовательном коде, а входы D1—D4 — для занесения данных в параллельном коде.

Регистр может работать в четырех различных режимах, при которых выполняются: сдвиг кодов вправо, сдвиг кодов влево, параллельное занесение данных, хранение информации. Выбор того или иного из них осуществляется подачей соответствующего уровня логического сигнала на управляющий вход V2. При V2 = О производится сдвиг кодов в сторону старших разрядов. Если V2 = 1, то происходит параллельное занесение информации по входам D1—D4.

Рисунок 4.7-Функциональная схема универсального регистра типа К155ИР1

При работе регистра в режиме преобразования последовательного кода в параллельный со сдвигом в сторону старших разрядов (V2 = 0) отключаются входы параллельной записи D1- D4, разрешаются занесение данных в регистр по входу V1 в последовательном коде и прохождение тактирующих сигналов по входу С1, а также устанавливаются связи выхода каждого младшего разряда со входом последующего старшего. Сдвиг на один разряд вправо осуществляется при каждом спаде тактирующего импульса на входе С1. Информация в виде четырехразрядного параллельного кода появится на выходах Q1,Q2,Q3,Q4 через четыре такта входного импульса.

Параллельное занесение данных происходит через входы D1—D4 при наличии управляющего сигнала V2=1 с приходом спада импульса на вход С2. При этом вход последовательного занесения V1 и вход тактирующих сигналов С1 отключаются.

При организации сдвига кодов в сторону младших разрядов необходимо выполнить внешние соединения, показанные на рисунке 4.8.

Рисунок 4.8-Схема внешних соединений для сдвига в сторону младших разрядов

Последовательная запись в регистр осуществляется по входу D4 при управляющем сигнале V2=1. Сдвиг кодов влево осуществляется при каждом спаде тактирующего импульса С2. Параллельная запись при сдвиге кодов влево невозможна, поскольку каналы параллельного занесения используются для передачи данных от младших разрядов к старшим. Заметим, что в случае соединений, показанных на рисунке 4.8, отсутствует возможность лишь параллельного занесения данных. Сдвиг кодов в сторону старших разрядов возможен и, как и прежде, осуществляется подачей тактирующих сигналов на вход С1 при V2=0. Следовательно, сдвигающий регистр, изображенный на рисунке 4.8, является реверсивным.

5.1 Общие сведения о счетчиках

Счетчиками называют устройства, ведущие счет числа импульсов.

Счетчики применяют не только для счета, но и для выполнения иных операций, которые можно свести к счету импульсов, а именно: преобразование количества импульсов в определенный код, деление частоты, суммирование или вычитание количества сигналов, распределение сигналов и т.д.

В зависимости от направления счета различают суммирующие, вычитающие и реверсивные счетчики.

В суммирующем счетчике каждый счетный сигнал увеличивает число, записанное в счетчик на единицу (прямой счет), в вычитающем каждый счетный сигнал уменьшает содержимое счетчика на единицу (обратный счет). Реверсивный счетчик – может выполнять как прямой, так и обратный счет.

В таблицах 5.1 и 5.2 отображена последовательность изменения кодов в суммирующем и вычитающем счетчиках соответственно.

Таблица 5.1- Коды состояний суммирующего счетчика

Таблица 5.2- Коды состояний вычитающего счетчика

Если в качестве исходного состояния вычитающего счетчика выбрать десятичное число 7 (двоичный код 111), то последовательность входных импульсов уменьшает содержимое счетчика вплоть до 000, после чего наступает переполнение, т. е. возврат к исходному состоянию 111.

Если в качестве исходного состояния счетчика принять число 000, то состояния выходов триггеров счетчика отображают отрицательное число сосчитанных импульсов, представленное в дополнительном коде.

В зависимости от способа построения цепей переноса различают счетчики с последова- тельным и параллельным переносом.

5.2 Счетчики с последовательным переносом

5.2.1 Последовательный суммирующий счетчик

Как следует из таблицы 5.1 самый младший разряд Q0 меняет свое состояние с каждым счетным импульсом, смена состояния каждого последующего разряда происходит, если предыдущий переходит из единичного в нулевое состояние. Если использовать Т-триггеры, соединенные так, как показано на рисунке 5.1, то получим именно такую последовательность смены состояний триггеров.

Рисунок 5.1- Последовательный суммирующий счетчик

На рисунке 5.2 показаны временные диаграммы работы суммирующего счетчика

Рисунок 5.2- Временные диаграммы работы суммирующего счетчика

5.2.2 Последовательный вычитающий счетчик

Возможен и другой вариант последовательного включения триггеров, когда их входы соединены с инверсными выходами предшествующих триггеров, как показано на рисунке 5.3. Так получают двоичный вычитающий счетчик, смена состояний которого показана в таблице 5.2.

На рисунке 5.4 показаны временные диаграммы работы вычитающего счетчика.

Рисунок 5.4- Временные диаграммы работы вычитающего счетчика

На рисунках 5.1 и 5.3 показаны схемы двоичных последовательных счетчиков, т. е. таких счетчиков, в которых при изменении состояния определенного триггера возбуждается последующий триггер, причем триггеры меняют свои состояния последовательно.

Если в данной ситуации должны изменить свои состояния п триггеров, то для завершения этого процесса потребуется п интервалов времени, соответствующих времени изменения состояния каждого из триггеров. Такой последовательный характер работы является причиной двух недостатков последовательного счетчика:

— меньшая скорость счета по сравнению с параллельными счетчиками,

— возможность появления ложных сигналов на выходе схемы.

Допустимая скорость счета в счетчиках обоих типов определяется максимальной скоростью переключения одного триггера.

Определяя максимальную скорость счета последовательного счетчика, следует учитывать наиболее неблагоприятный случай изменения состояния всех т триггеров. Суммарную продолжительность переходного процесса можно определить как сумму времен запаздывания отдельных элементов, соединяющих триггеры, и времен срабатывания всех триггеров. Найденное таким образом максимальное время перехода счетчика из одного состояния в другое следует считать предельным. Обычно реальное время перехода меньше предельного, так как в ряду последовательно включенных триггеров данный триггер начинает переход из одного состояния в другое еще до окончания переходного процесса в возбуждающем его элементе.

Последовательный характер переходов триггеров счетчика является источником ложных сигналов на его выходах. Например, в счетчике, ведущем счет в четырехразрядном двоичном коде с «весами» 8421, при переходе от числа 710 = 01112 к числу 810 = 10002 на выходе появится следующая последовательность сигналов: 0111– 0110 – 0100 – 0000 – 1000. Это означает, что при переходе из состояния 7 в состояние 8 на выходах счетчика на короткое время появятся состояния 6; 4; 0. Эти дополнительные состояния могут вызвать неправильную работу других устройств.

5.3 Счетчики с параллельным переносом

В параллельных счетчиках синхронизирующие сигналы поступают на все триггеры одновременно, что уменьшает время протекания переходных процессов. В этом случае получим параллельный счетчик. Пример схемы суммирующего счетчика приведен на рисунке 5.5.

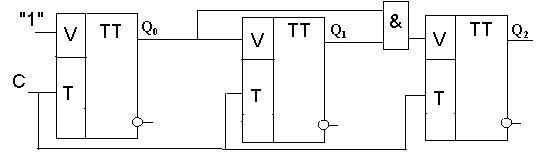

Рисунок 5.5- Параллельный суммирующий счетчик на TV-триггерах

В качестве Т-триггера можно использовать универсальный JK-триггер, например ИМС К155ТВ1. Параллельный суммирующий счетчик на основе JK-триггеров приведен на рисунке 5.6.

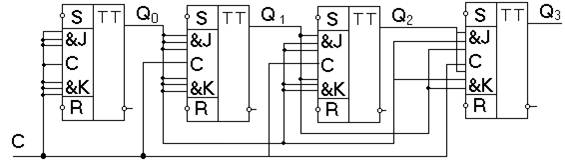

Рисунок 5.6- Параллельный суммирующий счетчик на JK-триггерах

Здесь каждый триггер может находиться только в двух режимах: счетном (режим Т-триггера) и хранения. В первом случае J=K=1, во втором – J=K=0. Логика работы полностью соответствует описанию схемы, представленной на рисунке 5.5.

5.4 Реверсивные счетчики

Иногда требуются счетчики, допускающие вести счет, как в прямом, так и обратном направлении, т.е. реверсивные. Принцип их построения основан на использовании вентильных элементов, позволяющих организовать переключение режима работы. Один из вариантов реверсивного параллельного счетчика на TV-триггерах представлен на рисунке 5.7.

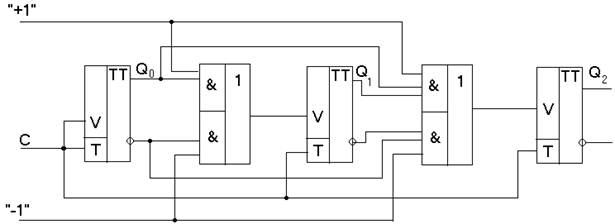

Рисунок 5.7- Параллельный реверсивный счетчик на TV-триггерах

Переключение направления счета достигается подачей сигнала логической единицы “1” на один из управляющих входов. Если “1” подана на вход “+1”, то режим суммирования, если на вход “-1”, то режим вычитания. В первом случае будут открыты верхние по схеме вентили И, поэтому сигналы переноса будут браться с прямых выходов триггеров, во втором случае открыты нижние вентили, и сигналы переноса проходят с инверсных выходов триггеров.

5.5 Счетчики с произвольным коэффициентом счета не равным 2n

В некоторых устройствах требуется счетчики с коэффициентом счета не равным 2n или с переменным коэффициентом счета. Один из возможных способов его изменения заключается в изменении логической структуры схемы в зависимости от сигналов управления коэффициентом счета. Смысл изменения заключается в изменении числа состояний счетчика, т.к. Ксч равен именно этому числу.

Предположим, что необходимо разработать параллельный счетчик, ведущий счет по модулю 5. Минимальное число триггеров, обеспечивающее коэффициент счета 5, равно трем. Действительно, счетчик, содержащий три триггера, может находиться в одном из восьми состояний (включая нулевое состояние 000). Но чтобы получить Ксч =5, необходимо уменьшить количество состояний на величину 8-5=3. Три состояния счетчика должны быть запрещены.

Возможны следующие основные способы уменьшения числа состояний:

— начальная установка кода,

— принудительный насчет в процессе счета,

Под начальной установкой кода понимается предварительное занесение в счетчик перед началом счета числа, равного количеству избыточных состояний (для Ксч =5 их 3). Таким образом, количество импульсов, которые сосчитает счетчик до перехода в исходное состояние уменьшится на величину занесенного числа.

Принудительный насчет требует введения в схему счетчика дополнительных элементов, обеспечивающих в определенный момент занесение в счетчик числа равного количеству избыточных состояний. Примером построения счетчика по этому принципу может служить счетчик с Ксч=10, показанный на рисунке 5.8.

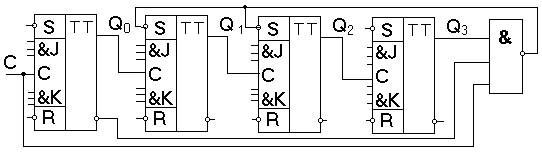

Рисунок 5.8- Счетчик с принудительным насчетом с Ксч=10

В течение первых восьми импульсов состояния счетчика изменяются обычным порядком как показано в таблице 5.3.

Таблица 5.3- Коды состояний счетчика с принудительным насчетом с Ксч=10

С приходом девятого импульса (строка 9а) на входах логического элемента И появляются три единицы, а на его выходе «0», которым устанавливаются по входам S триггеры Q2 и Q1, имеющие веса 4 и 2 соответственно. Это равносильно занесению в счетчик числа 6 – именно столько избыточных состояний при Ксч=10. После окончания девятого импульса (строка 9б) Q0 переходит в единичное состояние, и в итоге в счетчике оказывается число 15 вместо числа 9. Десятым импульсом счетчик переходит в исходное нулевое состояние.

Принцип принудительного обнуления реализован в ИМС К155ИЕ5, которая представляет собой четырехразрядный последовательный двоичный счетчик с изменяемым Ксч в пределах 16. Условное графическое обозначение счетчика К155ИЕ5 представлено на рисунке 5.9.

Рисунок 5.9- Счетчик с принудительным обнулением К155ИЕ5

Структура счетчика К155ИЕ5 показана на рисунке 5.10.

Рисунок 5.10- Структура счетчика с принудительным обнулением К155ИЕ5

Счетчик К155ИЕ5 состоит из четырех счетных триггеров на основе JK-триггеров, причем он содержит две независимые части с Ксч=2 (вход С1 и выход Q1) и с Ксч=8 (вход С2 и выходы Q2, Q3, Q4). С помощью внешних соединений Q1 с С2 можно получить последовательный счетчик с Ксч=2Ч8=16. Входы R1 и R2 служат для сброса (обнуления) счетчика, которое произойдет, если R1 = R2 = 1.

Принцип получения произвольного коэффициента счета основан на подаче единичных сигналов с выходов счетчика на входы обнуления.

Например, для получения Ксч=10 сначала определяют количество триггеров. Их должно быть четыре, т.к. 24=16, что больше, чем 10. Производят соединение Q1 с С2. Затем записывают в двоичной форме десятичное число десять: это будет Q1=0, Q2=1, Q3=0, Q4=1. При Ксч=1010 максимальный выходной код соответствует числу 910, а следующее за ним число – 010, а не 1010. Следовательно, соединив выходы Q2 и Q4, на которых единицы одновременно появляются после десятого импульса, со входами R1 и R2, получим обнуление счетчика десятым импульсом, что и будет соответствовать Ксч=1010. На рисунке 5.11 показан счетчик с Ксч=10, построенный по описанной методике.

Рисунок 5.11-Счетчик с Ксч=10 на основе ИМС К155ИЕ5

Микросхемы К155ИЕ6, К555ИЕ6, КР1533ИЕ6 представляют собой двоично-десятичный, реверсивный счетчик, работающий в коде 1-2-4-8. Его условное графическое обозначение представлено на рисунке 5.12.

Рисунок 5.12-Счетчик К155ИЕ6, К555ИЕ6, КР1533ИЕ6

Назначение выходов и входов микросхемы К155ИЕ6, К555ИЕ6, КР1533ИЕ6:

— вход R служит для установки счетчика в 0,

Режим предварительной записи можно использовать для построения делителей частоты с перестраиваемым коэффициентом деления. Если этот режим не используется, на входе L должен постоянно поддерживаться уровень лог. 1.
